Type de produit	Hotte aspirante
Marque	PKM
Modèle	FS160BSPY
Matériau	Acier inoxydable, tôle d'acier
Dimensions (L x P x H)	59,5 x 29,7-46,3 x 22,5 cm
Largeur d'installation	59,5 cm
Poids net	6,0 kg
Poids brut	7,4 kg
Tension / fréquence	AC 220-240 V / 50 Hz
Puissance connectée	67 W
Consommation annuelle d'énergie	30,4 kWh
Classe d'efficacité énergétique	B
Efficacité dynamique fluide	14,4 (catégorie D)
Efficacité de l'éclairage	44,0 lux/W (catégorie A)
Séparation de graisse	77,5 % (catégorie C)
Modes d'utilisation	Extraction et recirculation
Nombre de vitesses	2
Éclairage	LED, 2 W
Filtre à graisse	2 pièces en aluminium, lavables au lave-vaisselle
Filtre à charbon actif	Optionnel, 2 pièces modèle CF 140, durée de vie 3-6 mois
Distance minimale de la table de cuisson	65 cm (électrique / vitrocéramique), 75 cm (gaz), 85 cm (charbon)
Diamètre du tuyau d'évacuation	120 mm ou 150 mm
Type de commande	Boutons poussoirs
Installation	Murale ou sous placard
Entretien des filtres à graisse	Nettoyer une fois par mois à la main ou au lave-vaisselle

FOIRE AUX QUESTIONS - FS160BSPY PKM

Comment installer la hotte FS160BSPY ?

L'installation peut se faire au mur ou sous un placard. Percez des trous de 8 mm pour le montage mural ou de 4 mm pour le montage sous placard. Utilisez les chevilles et vis fournies. Assurez-vous de respecter les distances minimales par rapport à la table de cuisson : 65 cm pour une plaque électrique, 75 cm pour une cuisinière à gaz et 85 cm pour un appareil à charbon/mazout.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium se nettoient une fois par mois. Vous pouvez les laver à la main avec un détergent doux ou au lave-vaisselle à 30°C. Ne pas utiliser de détergents abrasifs ou alcalins (pH > 7). Séchez-les soigneusement avant de les remettre en place.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif est optionnel et utilisé uniquement en mode recirculation. Il doit être remplacé tous les 3 à 6 mois selon votre fréquence de cuisson. Ne peut pas être lavé ni recyclé. Pour l'installer, retirez d'abord le filtre à graisse, puis insérez le filtre à charbon en le tournant dans le sens horaire de chaque côté du moteur.

Comment changer l'ampoule LED de la hotte ?

Débranchez d'abord l'appareil. Retirez le filtre à graisse en appuyant sur loquet et en tirant vers le bas. Poussez la lumière de l'intérieur et déconnectez le fil de la borne. Remplacez par une ampoule LED neuve. Ne touchez pas l'ampoule avec les mains : utilisez un gant ou un chiffon propre.

La hotte ne fonctionne pas du tout, que faire ?

Vérifiez que la fiche est bien branchée et que la prise est alimentée. Contrôlez le fusible. Si la tension est trop basse, comparez avec les données sur la plaque signalétique. Si le problème persiste, contactez un professionnel qualifié.

La lumière s'allume mais le moteur ne tourne pas, pourquoi ?

Cela peut provenir d'un clapet de ventilation bloqué ou d'un moteur défectueux. Débloquez le clapet. Si le moteur est en cause, il doit être remplacé par un professionnel.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm pour une plaque vitrocéramique ou électrique, 75 cm pour une cuisinière à gaz, et 85 cm pour une cuisinière à charbon, mazout ou bois. Respectez ces distances pour éviter tout risque d'incendie.

La hotte vibre ou fait du bruit, que vérifier ?

Assurez-vous que le moteur est correctement fixé et que la hotte est bien accrochée. Vérifiez aussi que le tuyau d'évacuation n'est pas obstrué et que son diamètre est adapté (120 mm minimum). Un filtre à graisse sale peut aussi augmenter le bruit.

Comment utiliser la hotte en mode extraction ?

En mode extraction, l'air est évacué vers l'extérieur via un conduit. Installez le clapet anti-retour sur la sortie d'air. Le diamètre du tuyau doit être de 120 ou 150 mm. Veillez à ce que le conduit soit le plus court et droit possible, avec une pente minimale de 2° pour éviter la condensation.

Les filtres à graisse peuvent-ils aller au lave-vaisselle ?

Oui, les filtres en aluminium sont lavables au lave-vaisselle. Placez-les seuls, sans vaisselle, et utilisez un cycle doux à 30°C. Évitez les détergents acides ou alcalins. Séchez-les bien avant de les réinstaller.

MODE D'EMPLOI FS160BSPY PKM

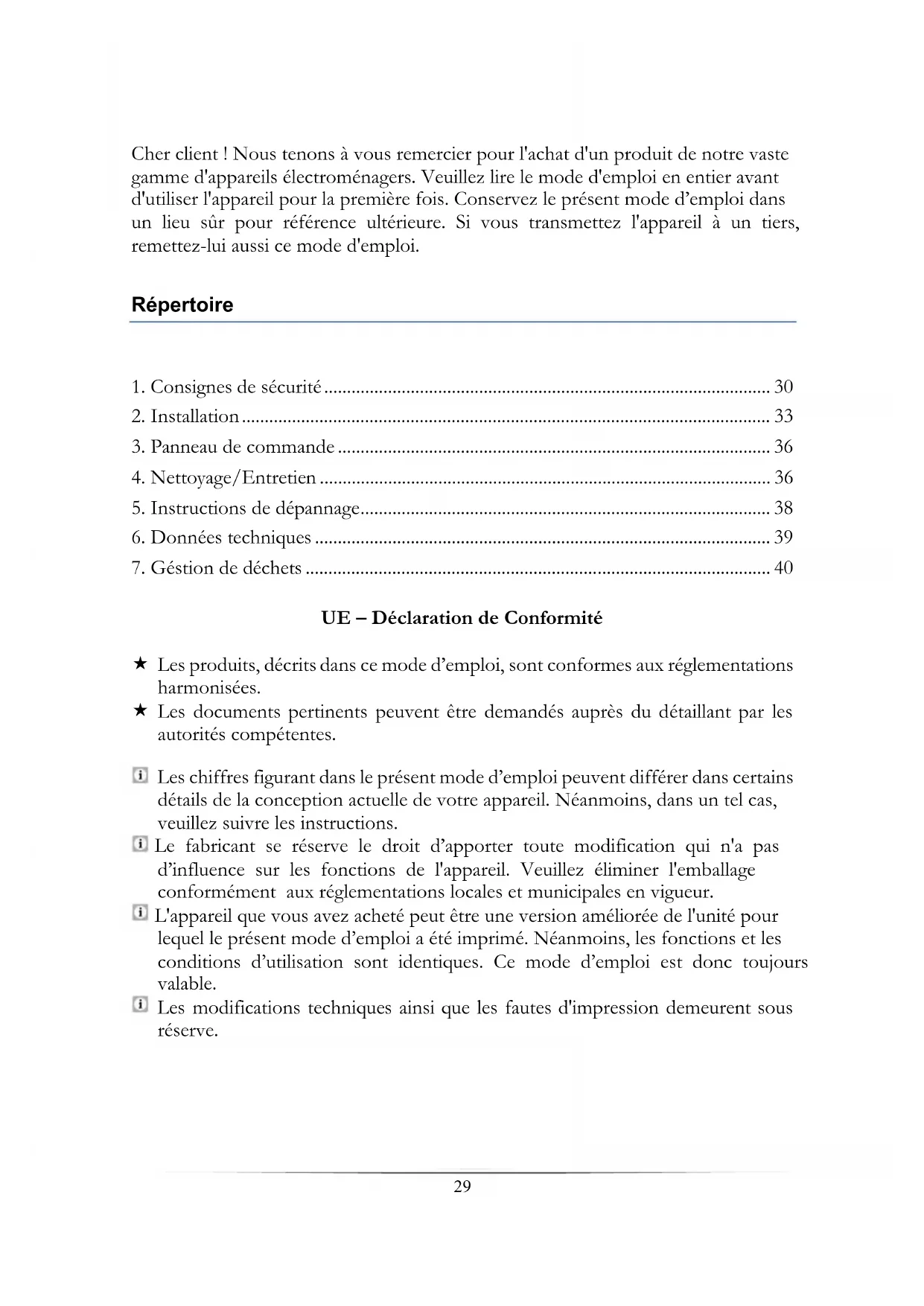

Cher client ! Nous tenons à vous remercier pour l'achat d'un produit de notre vaste gamme d'appareils électroménagers. Veuillez lire le mode d'emploi en entier avant d'utiliser l'appareil pour la première fois. Conservez le présent mode d'emploi dans un lieu sûr pour référence ultérieure. Si vous transmettez l'appareil à un tiers, remettez-lui aussi ce mode d'emploi.

Répertoire

1. Consignes de sécurité...30
2. Installation 33
3. Panneau de commande... 36
4. Nettoyage/Entretien 36
5. Instructions de dépannage.... 38
6. Données techniques.... 39
7. Gestion de déchets 40

UE – déclaration de conformité

★ Les produits, décrits dans ce mode d'emploi, sont conformes aux réglementations harmonisées. ★ Les documents pertinents peuvent être demandés auprès du détaillant par les autorités compétentes. Les chiffres figurant dans le présent mode d'emploi peuvent différer dans certains détails de la conception actuelle de votre appareil. Néanmoins, dans un tel cas, veuillez suivre les instructions. Le fabricant se réserve le droit d'apporter toute modification qui n'a pas d'influence sur les fonctions de l'appareil. Veuillez éliminer l'emballage conformément aux réglementations locales et municipales en vigueur. L'appareil que vous avez acheté peut être une version améliorée de l'unité pour lequel le présent mode d'emploi a été imprimé. Néanmoins, les fonctions et les conditions d'utilisation sont identiques. Ce mode d'emploi est donc toujours valable. Les modifications techniques ainsi que les fautes d'impression demeurent sous réserve.

1. Consignes de sécurité

Lisez les instructions de sécurité avant d'utiliser l'appareil pour la première fois. Toute information apparaissant sur ces pages sert à protéger l'utilisateur. Si vous ignorez les consignes de sécurité, vous mettez votre santé et votre vie en danger.

⚠️ DANGER ! signale une situation à risque qui, si elle est ignorée, entraînera la mort ou des blessures graves.

⚠️ ATTENTION ! signale une situation à risque qui, si elle est ignorée, peut entraîner la mort ou des blessures graves.

⚠ MISE EN GARDE ! signale une situation à risque qui, si elle n'est pas évitée, peut entraîner des blessures corporelles légères.

AVIS ! signale des dommages possibles sur l'appareil.

Conservez le présent mode d'emploi dans un lieu sûr afin que vous puissiez le consulter à chaque fois que cela est nécessaire. Suivez attentivement les instructions afin d'éviter tout accident ou endommagement de l'appareil. Veuillez vérifier la périphérie technique de l'appareil ! Est-ce que tous les fils et les connexions avec l'appareil fonctionnent bien ? Ou sont-ils usés par le temps et ne correspondent pas aux exigences techniques de l'appareil ? Un contrôle des connexions existantes et récemment créées doit être effectué par un professionnel agréé. Toutes les connexions et les composants électriques (y compris les fils dans un mur) doivent être vérifiés par un professionnel qualifié. Toutes les modifications apportées au réseau électrique permettant l'installation de l'appareil doivent être effectuées par un professionnel qualifié. L'appareil est destiné uniquement à usage privé. L'appareil est conçu pour l'extraction/recirculation des vapeurs de cuisson uniquement dans une habitation privée. L'appareil est conçu uniquement pour un usage à l'intérieur. L'appareil n'est pas prévu pour être utilisé à des fins commerciales, pendant le camping et dans les transports publics. Veuillez utiliser l'appareil conformément uniquement à son usage prévu. Ne laissez pas quelqu'un qui ne connaît pas bien le présent mode d'emploi utiliser l'appareil.

DANGER

1. Ne pas utiliser l'appareil quand il ne fonctionne pas correctement, est visiblement endommagé, est tombé ou le cordon ou la fiche d'alimentation sont endommagés.
2. Le cordon d'alimentation doit être remplacé uniquement par un professionnel qualifié.
3. Ne jamais réparer l'appareil vous-même.
4. Ne pas utiliser des cheminées dépendantes de l'air ambiant lors de l'utilisation de l'appareil; sinon, les gaz nocifs descendront de la cheminée dans votre maison. Chaque fois que la hotte fonctionne avec une cheminée ventilée (par ex. le four à charbon), veuillez assurer à ce qu'il y ait suffisamment d'air dans la pièce où l'appareil est installé. Consultez toujours votre ramoneur local qualifié. Lorsque vous utilisez l'appareil en mode de recirculation, vous pouvez mettre en route simultanément des cheminées dépendantes de l'air ambiant.

5. Si le gaz se répand dans votre maison:

a. Ouvrez toutes les fenêtres. b. Ne débranchez pas l'appareil et n'utilisez pas le panneau de commande. c. Ne touchez pas l'appareil avant que le gaz se soit dispersé. d. Autrement, les étincelles peuvent se former, ce qui enflammera le gaz.

Attention!

1. Chaque fois que vous utilisez les hottes aspirantes en combinaison avec des appareils sans contrôle électrique (les appareils à gaz et à mazout), la pression négative de la pièce concernée ne doit pas être supérieure à 4 Pa (4 * 10 ^-5 bar).
2. Une alimentation électrique de 220-240 V AC/50 Hz est nécessaire. Ne pas utiliser une bande d'alimentation ou une prise multiple ou une rallonge lorsque vous utilisez l'appareil avec 220-240 V/50 Hz (AC). Toutes les connexions électriques qui peuvent être endommagées doivent être réparées par un professionnel qualifié.
3. Branchez l'appareil uniquement à une prise spécifique et correctement mise à la terre.
4. L'appareil doit être mis à la terre. Utilisez uniquement une prise de sécurité appropriée pour minimiser le risque de choc électrique. Les données techniques de votre approvisionnement en énergie doivent répondre aux données sur la plaque signalétique.
5. Votre circuit interne doit être équipé d'un disjoncteur automatique.
6. Veuillez respecter strictement la distance minimale entre la hotte et la table de cuisson :

La distance minimale de la hotte à

Anneaux en verre céramique/plaques de cuisson	65 cm
Cuisinière à gaz	75 cm
Cuisinière charbon / mazout / bois	85 cm

1. Ne pas cuire des plats à la flambée en dessous de la hotte. Les flammes peuvent endommager votre appareil et/ou provoquer un incendie.
2. Ne pas utiliser les jets de gaz d'une cuisinière à gaz sans casserole. Les flammes peuvent endommager votre appareil et/ou provoquer un incendie.
3. Si vous faites frire, garder en permanence un œil sur l'huile, car elle peut prendre feu. Le risque d'auto-inflammation augmente lorsque l'huile est utilisée plusieurs fois.
4. N'effectuer aucune des procédures sur la table de cuisson en utilisant l'ampoule nue ou le feu. Les flammes peuvent endommager votre appareil et/ou provoquer un incendie.
5. Le tuyau d'échappement ne doit pas être fait de matériaux inflammables ou contenir des matériaux inflammables.
6. L'air extrait ne doit pas être ramené par un tuyau d'échappement d'un appareil de chauffage ou des appareils similaires sans contrôle électrique.
7. Veuillez utiliser l'appareil uniquement avec les filtres à graisse insérés. Sinon, la graisse transportée par la recirculation formera des couches de graisse dans l'appareil et le système d'échappement. RISQUE D'INCENDIE ! Nettoyez ou remplacez les filtres régulièrement.
8. Débranchez l'appareil du réseau électrique avant le nettoyage et l'entretien.
9. Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de portée des enfants. RISQUE D'ÉTOUFFEMENT !
10. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles et mentales réduites ou le manque d'expérience et de connaissances si elles sont surveillées ou ont reçu des instructions concernant l'utilisation sécuritaire de l'appareil et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien quotidien ne doivent pas être effectués par les enfants, à moins qu'ils soient surveillés.
11. Surveillez toujours les enfants afin qu'ils ne jouent pas avec l'appareil.

Mise en GARDE!

1. Les parties accessibles de la hotte peuvent devenir chaudes pendant la cuisson.
2. Veillez à ce qu’au moins deux personnes effectuent l’installation de l’appareil. Risque d’endommagement. RISQUE DE BLESSURES !

1. L'appareil doit être transporté et installé par au moins deux personnes.
2. Déballez les pièces de la cheminée très délicatement; sinon vous risquez d'endommager la cheminée.
3. Retirez complètement les matériaux d'emballage avant la mise en service. L'appareil peut être équipé d'un verrou de transport. Retirez complètement le verrou de transport. Soyez très prudent lorsque vous le retirez. Ne pas utiliser de détergents agressifs pour enlever les résidus du verrou de transport.
4. Nettoyez et entretenez régulièrement l'appareil pour permettre son bon fonctionnement et des performances optimales.
5. Prenez les pièces jointes de l'emballage et ses composants en polystyrène.
6. Vérifiez que le cordon d'alimentation et l'appareil ne sont pas endommagés avant la connexion électrique.

2. Installation

1. Le diamètre du tuyau d'échappement doit respecter le diamètre de la bague de raccordement.
2. Si votre appareil est équipé d'un filtre à charbon, retirez le filtre à charbon avant d'utiliser l'appareil en mode d'extraction. Le filtre à charbon devrait être utilisé uniquement dans le mode de recirculation.
3. Le conduit d'évacuation doit être aussi court et droit que possible. Le diamètre du tuyau d'échappement doit être d'au moins 120/150 mm (cf. le chapitre DONNÉES TECHNIQUES). Sinon, vous devez vous attendre à une augmentation du bruit et une diminution des performances de votre appareil.
4. L'angle de flexion maximale approprié est 120^0 vers l'extérieur.
5. Utiliser des tubes lisses ou tuyaux d’échappement flexibles, uniquement non-inflammables.
6. Lorsque le conduit d'évacuation est connecté horizontalement, une descente minimale de 1 cm/m ou une inclinaison de 2 ° est nécessaire. Sinon, la condensation entrera dans le moteur de la hotte.
7. Quand un conduit d'échappement est utilisé, la fin du tuyau d'échappement doit être réglée dans le sens de l'écoulement.
8. Si le conduit d'évacuation traverse des zones froides (par ex. un grenier), un gradient de température peut se produire dans les différentes parties du conduit d'échappement, ce qui générera de la condensation. Une bonne isolation des parties correspondantes de la conduite d'échappement est alors nécessaire. Si nécessaire, équipez un tel conduit d'échappement d'un piège de condensation.
9. Selon le modèle, la hotte est équipée d'une (supérieure) ou deux (supérieure, de derrière) sorties d'air.
10. Lorsqu'en état de repos, la sortie est recouverte par un capuchon en plastique. Vous pouvez enlever ce capuchon en le tournant dans le sens inverse des aiguilles d'une montre. Utilisez le capuchon pour couvrir la sortie et la mettre en état de repos.

ATTENTION ! Toute omission d'installer les vis ou de fixer le dispositif conformément aux présentes instructions peut entraîner des risques d'électrocution.

⚠️ ATTENTION ! N'endommagez pas le câblage dans le mur pendant le perçage.

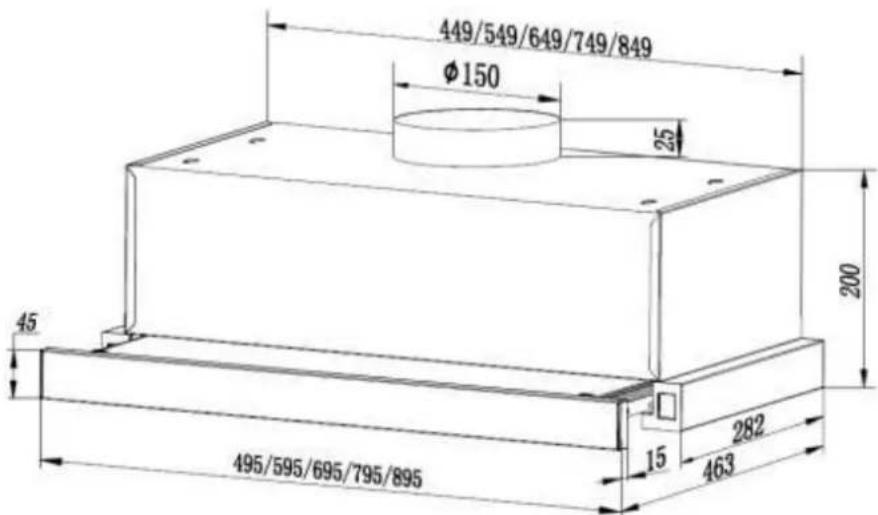

449/549/649/749/849 Ø150 25 200 45 495/595/695/795/895 15 282 463

Le mode d'extraction : Installez le clapet anti-retour sur la sortie d'air.

Installation, option 1 / le mur (dessin № 1) :

1. Percez les trous d'un diamètre de 8 mm (verrou sur le dessin No 1). Avant de percer, vérifiez la position pertinente des trous de vis à l'arrière de l'appareil.
2. Insérez les chevilles dans les trous.
3. Serrez les vis dans les chevilles.
4. Accrochez l'appareil sur les vis.
5. ez-le vers un conduit approprié à l'évacuation de l'air ou vers l'extérieur.

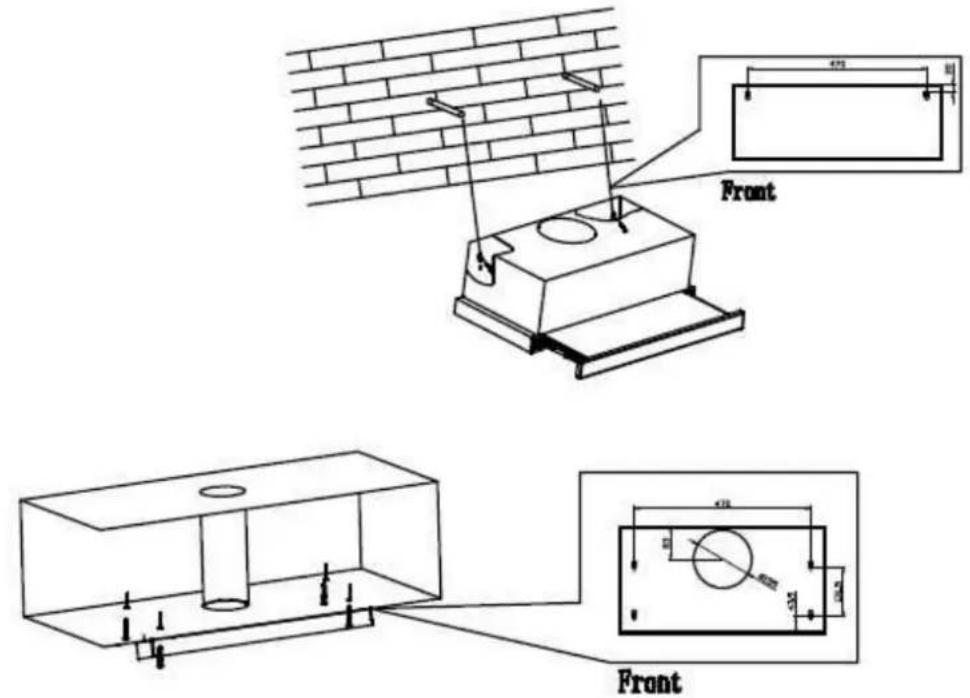

Installation, option 2 / au-dessous du placard (dessin № 2) :

1. Percez six trous avec un diamètre de 4 mm dans le fond du placard.
2. Faites un trou pour la sortie d'air sur la partie inférieure et la partie supérieure du placard.
3. Fixez la sortie d'air sur la hotte. Fixez l'appareil sur le meuble avec les six vis.
4. Raccordez la sortie d'air (de l'appareil) et le trou de fuite de l'air (le trou supérieur) du placard avec un tuyau d'échappement ^7.
5. Si vous n'installez pas un raccord de tuyau d'échappement (le trou inférieur → le trou supérieur du placard), vous ne devez pas bloquer les trous. Nettoyez l'intérieur du placard régulièrement.
6. Fixez le dispositif de réglage sur le fond de l'appareil pour combler l'écart.
7. Uniquement pour le mode d'extraction : Faites un trou à la position pertinente dans le haut et le bas du meuble. Installez le tuyau d'échappement et conduisez-le vers un conduit approprié à l'évacuation de l'air ou vers l'extérieur.

Débranchez l'appareil avant d'installer le filtre à charbon

Uniquement pour le mode de recirculation.

Filtre à charbon actif peut être utilisé pour piéger les odeurs. Normalement, le filtre à charbon actif doit être changé à trois ou six mois selon votre habitude de cuisson. Le filtre à charbon actif ne peut pas être lavé ni recyclé. La procédure d'installation du filtre à charbon actif est la suivante :

1. Glisser la partie avant de la hotte.
2. Pour installer le filtre à charbon actif, le filtre anti-graisse Al doit être détaché en premier. Appuyez sur la serrure et tirez vers le bas.
3. Mettre le filtre à charbon actif dans l'unité sur le côté du moteur et le tourner dans le sens des aiguilles d'une montre. Répétez la même chose de l'autre côté. Remettre en place le filtre à graisse.

Remarque: Lorsque le filtre à charbon actif est fixé, la puissance d'aspiration sera abaissée.

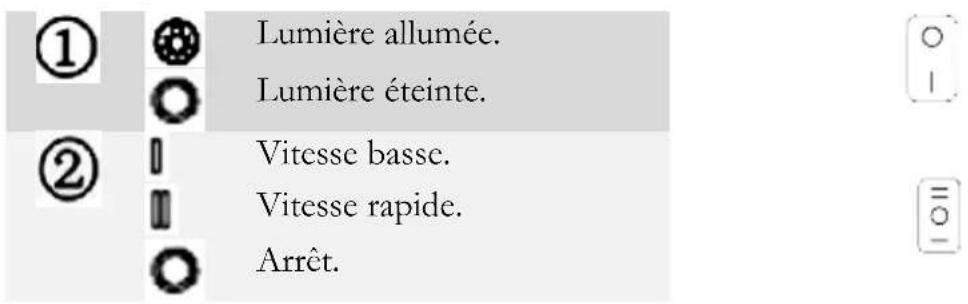

3. Panneau de commande

① Lumière allumée. Lumière éteinte. ② Vitesse basse. Vitesse rapide. Arrêt.

AVIS ! Allumez la lumière uniquement pendant que l'appareil est utilisé. N'allumez pas la lumière pour éclairer la pièce.

4. Nettoyage/entretien

Débranchez l'appareil du réseau électrique avant de le nettoyer ou de l'entretenir. Le non-respect des consignes de nettoyage et d'entretien augmentera le risque d'incendie.

Enlevez toute bague et tout bracelet avant de nettoyer ou entretenir l'appareil; sinon, vous endommagerez la surface de l'appareil.

1. Nettoyez le boîtier de l'appareil avec un détergent approprié. Utilisez un tel produit avec soin et économie.
2. Ne pas nettoyer le panneau de commande avec un détergent. Utilisez un chiffon humide. Sinon, vous risquez d'endommager les composants électroniques du système de commande.
3. Ne jamais utiliser les détergents contenant de l'alcool pour nettoyer les appareils peints en noir mat, car ces détergents provoquent des changements de couleur.
4. Nettoyez les panneaux en verre ^8 uniquement avec un détergent approprié.
5. Lorsque vous nettoyez ou remplacez les filtres à graisse ou les filtres à charbon, veuillez nettoyer aussi tous les composants visibles sur le fond de l'appareil avec un détergent doux, non âcre et dégraissant.
6. Ne pas endommager la grille de filtres à graisse fabriqués en métal. La couleur de la surface métallique peut changer en raison des nettoyages fréquents ainsi que de l'utilisation de détergents agressifs.
7. De tels changements n'influence pas la capacité de l'appareil et ne peuvent pas être une raison de déposer une réclamation.
8. Ne pas utiliser un nettoyeur à vapeur. RISQUE DE CHOC ÉLECTRIQUE !
9. Ne pas utiliser de détergents abrasifs.

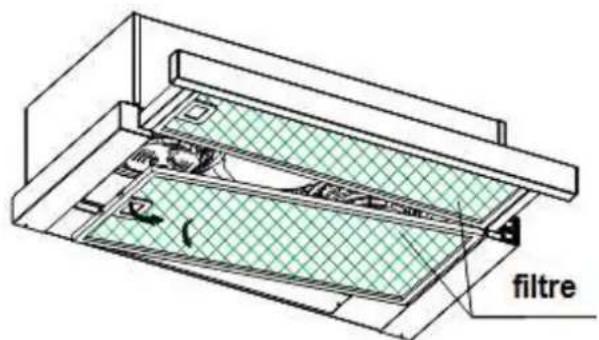

Filtre à graisse

Vous n'avez pas besoin de remplacer les filtres en aluminium. Nettoyez-les une fois par mois soigneusement à la main ou dans le lave-vaisselle (30). Ne pas utiliser de détergents âcres ou corrosifs. Ne pas utiliser de détergents abrasifs ! Ne pas utiliser de détergents alcalins pour lave-vaisselle ! (ph supérieur à 7).

filtre

Ne pas mettre le filtre dans le lave-vaisselle ensemble avec la vaisselle. Pour les filtres qui sont bloqués par les restes de la nourriture, la garantie n'est pas applicable. Séchez les filtres proprement avant de les réinstaller.

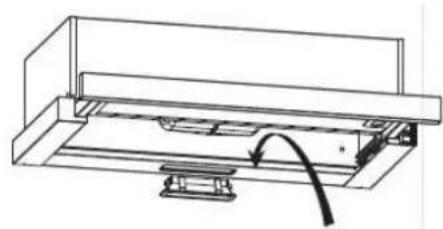

Changement de l'ampoule (n'est possible avec LED)

Ne touchez pas l'ampoule avec vos mains. La sueur sur vos mains réduira le temps d'utilisation de votre nouvelle ampoule. Utilisez un tissu fin ou un gant fin.

1. ⚠️ ATTENTION ! Déconnectez l'appareil du réseau électrique.
2. Eteignez l'appareil et débranchez.
3. Tirez la partie avant de la hotte.
4. Le filtre doit être détaché en premier. Appuyez sur la serrure et tirez vers le bas.
5. Poussez la lumière de l'intérieur et retirez le fil de la lampe de la borne, et remplacez un nouveau.

Le charbon conventionnel et les filtres à charbon actif ne peuvent pas être nettoyés. La capacité de ces filtres est limitée. Vous pouvez utiliser ces filtres pour environ 3-6 mois. Changez un filtre usé. Veuillez trouver plus d'informations sur l'emballage du filtre.

5. Instructions de dépannage

DYSFONCTIONNEMENT
CAUSE POSSIBLE	MESURE
L'appareil ne fonctionne pas du tout.
La fiche d'alimentation de l'appareil n'est pas branchée dans la prise.La fiche d'alimentation est desserrée.La prise n'est pas alimentée de l'énergie.Le fusible est désactivé.	Vérifier la prise appropriée en la connectant avec un autre appareil.Vérifier le fusible.Le voltage est trop bas. Comparez les données sur la plaque signalétique avec les données de votre fournisseur d'énergie.
La lumière fonctionne, mais pas le moteur.
le clapet de ventilation bloqué.le moteur de montage défectueux.	débloquez-le.changez le moteur.
Les odeurs de moteurs anormales.
le moteur défectueux	changez le moteur.
Tache d'huile.
la vanne à sens unique fuitla connexion entre la base de la cheminée et la cheminée télescopique fuit	réparez la vannereparez la connexion avec un matériel approprié
L'appareil vibre.
Le moteur n'est pas correctement fixéLa hotte n'est pas correctement fixée	fixez le moteur correctement.fixez la hotte correctement.
L'insuffisante capacité d'extraction.
trop de distance entre la hotte et la table de cuissontrop de courant d'air à cause de la porte et/ou les fenêtres ouvertes	descendez la hottefermez la porte/les fenêtres
L'appareil est instable.
les rails de montage ne sont pas fixés fermement	fixez les rails de montage correctement

➢ Les vis ne sont pas fixées fermement ➢ Serrez les vis

Si la hotte ne fonctionne pas correctement et/ou vous pouvez entendre le bruit de fonctionnement augmenter, vérifiez la liste de contrôle ci-dessus:

Les dimensions incorrectes du tuyau d'échappement. Une obstruction dans le tuyau d'échappement. Le diamètre du tuyau d'échappement depuis la hotte jusqu'à la boîte murale incluse devrait être de 120 mm; sinon, la capacité du moteur peut être réduite. Si vous avez installé une moustiquaire sur la boîte murale, l'évent d'aération peut être obstrué. Vérifiez-le en enlevant la moustiquaire. Si le panneau protecteur du boîtier mural est équipé de solides lamelles obliques, l'évent d'aération peut être obstrué. Vérifiez-le en enlevant le panneau protecteur. Installez un panneau protecteur à lamelles mobiles, qui n'entravent pas l'évent d'aération. ❖ Vérifiez l'état et la propreté des filtres. ❖ Vérifiez si l'air qui est extrait par la hotte est remplacé pour éviter une pression négative. Lorsque vous mettez en route votre appareil en mode de recirculation, vérifiez si le filtre à charbon a été remplacé à temps (minimum tous les 3-6 mois).

Si l'appareil a un dysfonctionnement qui ne figure pas sur la liste de contrôle ou si vous avez vérifié tous les éléments sur la liste alors que le problème persiste, nous vous prions de vouloir bien contacter le magasin où vous avez acheté l'appareil.

1. Données techniques

Modèle		Hotte de cuisson
Matériel		Acier inoxydable, tôle d'acier
Largeur d'installation en cm		59.50
Boutons poussoirs		2
Mode de recirculation/extraction *		✓ √
Consommation annuelle d'énergie (CAEhotte)		30.4 kW/h
Catégorie d'efficacité d'énergie		B
Efficacité dynamique fluide (EDFhotte)		14,4
Catégorie d'efficacité dynamique fluide		D
Efficacité de l'éclairage (EEhotte)		44.0 luxe/W
Catégorie d'efficacité de l'éclairage		A
Séparation de graisse		77.5 %
Catégorie de la séparation de graisse		C
Consommation d'énergie arrêt (Po)		0.00 W
Consommation d’énergie veille (Ps)		0.00 W
Consommation d’énergie système de l’éclairage (Wl)		2,0 W
Puissance connectée		67,0 W
Voltage/fréquence		AC 220-240V/50Hz
Filtre à graissc/matériel/lavable au lave-vaisselle	2	aluminium √
Filtre à charbon **		2*CF 140
Tuyau d’échappement		-
Installation du matériel		√
Mode d’emploi		√
Cheminée télescopique extractible du-à		-
Dimensions de l’appareil H/W/D en cm	22,50*59.50*29.70-46.30
Poids net / brut en kg	6.00/7.40

* Le mode d'extraction : l'installation avec un conduit de ventilation ou un tuyau d'air uniquement extérieur, la pénétration dans le mur = 150 mm, percer environ ∅ ca. 160 mm.

** L'équipement en option.

6. Gestion de déchets

1. Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de la portée des enfants. RISQUE D'ÉTOUFFEMENT !
2. Les anciens appareils et les appareils non utilisés doivent être envoyés pour être éliminés dans un centre responsable de recyclage. Ne jamais exposer aux flammes nues.
3. Avant de jeter un ancien appareil, rendez-le inutilisable. Débranchez l'appareil et coupez complètement le cordon d'alimentation. Jetez immédiatement le cordon et la fiche d'alimentation.
4. Éliminez le papier et le carton dans les conteneurs réservés.
5. Débarrassez-vous des matières plastiques dans les conteneurs réservés.
6. Si des conteneurs appropriés ne sont pas disponibles dans votre zone d'habitation, jetez ces matériaux dans un centre de collecte de votre commune chargé du recyclage des déchets.
7. Veuillez obtenir des informations plus détaillées auprès de votre revendeur ou des institutions de votre municipalité.

Les matériaux marqués par le présent symbole sont recyclables.

Pour obtenir plus d'informations, veuillez contacter les autorités locales.

Veuillez contacter le magasin où vous avez acheté l'appareil

Sous réserve de modification

Mis à jour 06/26/2019

© PKM GmbH & Co. KG, Neuer Wall 2-6, 47441 Moers
