BEDIENUNGSANLEITUNG KHU602H PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Gebruiksaanwijzing

Dunstabzugshaube

Extractor Hood

Hotte

Afzuigkap

KHU-602-H

Deutsch

Seite 2

English

Page 20

Français

Page 37

Nederlands

Pagina 53

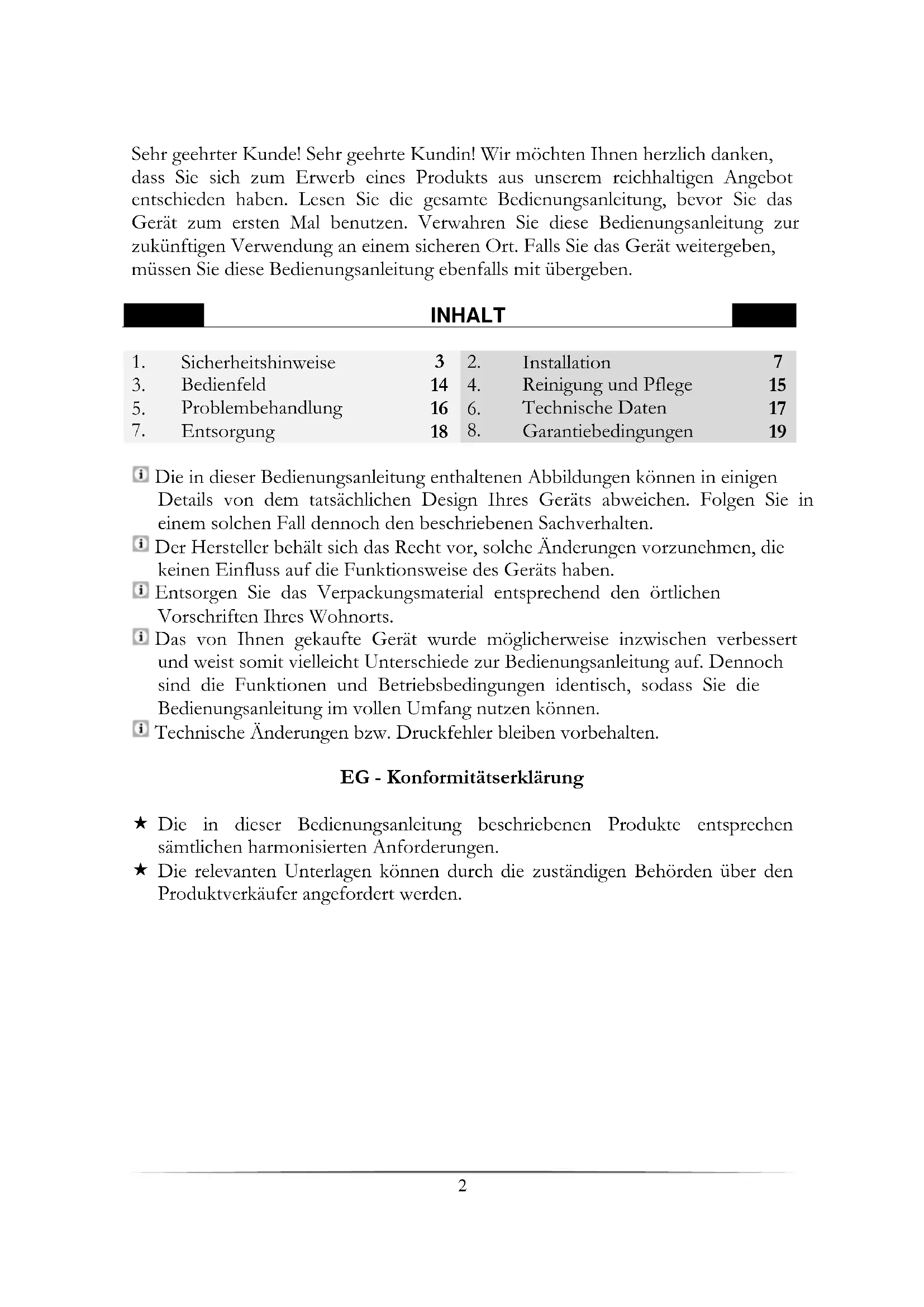

Schr geCHRter Kunde! Schr geCHRte Kundin! Wir mochten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

INHALT

1. Sicherheitshinweise 3 2. Installation 7
2. Bedienfeld 14 4. Reinigung und Pflege 15
3. Problembehandlung 16 6. Technische Daten 17
4. Entsorgung 18 8. Garantiebedingungen 19

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihres Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die kein den Einfluss auf die Funktionseise des Gerats haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gkaufte Gerat wurde möglicherweise inzwischen verbessert und weist damit weiterecht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen.
i Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG-Konformitätserklärung

Die in dieser Bedienungsanleitung beschrieben Produkte entsprechen samentlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkäfer angefordsert werden.

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dieren dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine GefahrensITUation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährung fur Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrschein situation, die ,wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrschein situation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerats zur Folge hat.

i Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbercit ist. Bcfolgen Si corgfaltig alle Hinweis, um Unfälle oder eine Beschädigung des Gerats zu vermeiden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Gerats! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veralt et und halten der Gerateleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bercits vorhandener wie auch neuer Anschlüsse erfolgen. Sümtliche Arbeiten, die zum Anschluss des Gerats an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführten werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführren von Kuchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Geratarf nicht fur gewerbliche Zwecke,beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betrieben Sie das Gerät ausschließlich im Sinne sciner bestimmungsgemänen Verwendung.
Erlauben Sie niemanden, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sightbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.

2. Das Netzanschlusskabelarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgctauscht werden.

3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer brennt. Andernfalls konnen giftinge Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohrnäume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Fecurungen (z.B. Kohlcofen) für cinc ausreichende Frischluftzufahr im Aufstellraum. Befragen Sie hierzu auf jeder Fall ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstücke unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brenbaren Gases kommt sollte:

Offnen Sie alle Fenster zur Beluftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bisSAMTliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen konnen Funken entstehen, die das Gas entflammen.

△WARNUNG!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, daß der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4*10^5 bar) nicht überschreiben.
2. Betreiben Sie das Gerät nur mit 220 240V / 50Hz Wechselspannung Verwenden Sie bei 220 240V / 50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.
3. Das Gerätarf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.

4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprchende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.

6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld bereits ein.

Mindestabstand Unterkante Haubenkörper zu

Glaskramik- und Gusskochplatten	65 cm
Gaskochfeld	75 cm
Kohle- / Öl- / Holzfeuerung	85 cm

1. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen konnen das Gerät zerstören und einen Brand verursachen.
2. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen konnen das Gerät zerstören und einen Brand verursachen.
3. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selfstentzündung.
4. Führer Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursichen.
5. Der Abluftschlaucharf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.
6. Die von dem Gerät angcaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
7. Das Gerätarf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.
8. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
9. Eine Nichtbeachtung der Reinigung- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.
10. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
11. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
12. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Groat speilen.

VORSICHT!

1. Zugängliche und berühbare Teile der Haube können heißt werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.
2. Führn Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufugen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
2. Packen Sie die Kaminteile außerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!
3. Entfernen Sie samentliches Verpackungsmaterial, bevor Sie das Gerät benutzen Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie damit vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfern.
4. Eine konstante Pflege und Wartung gewährleistet einen einwandfrei Betrieb und die optimale Leistung Ihres Geräts.
5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!
6. Überprüfen Sie vor dem Anschluss des Gcrats, ob das Netzkabel oder das Gcrat selbst keine Beschädigungen aufweisen.

2

INSTALLATION

2

1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsgrings übereinstimmen.
2. Sollte Ihr Gerät werkssheit mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
3. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120 / 150~mm (siehe Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderer Absaugleistung zu rcchncn ist.
4. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120^ .
5. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
6. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgebung von 1cm / m oder einen Neigungswinkel von 2^0 ein. Ansonsten lauft Kondenswasser in den Motor der Abzugshaube.
7. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
8. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgebung entstehen. In thisem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung darüber der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.

Installationsschritte

WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!

WARNUNG! Beschädigten Sie beim Bohren keine elektrischen Leitungen in den Wänden.

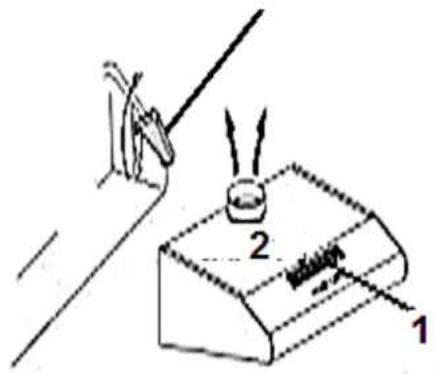

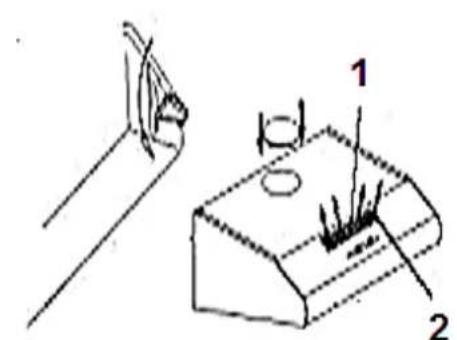

Je nach Modell kann ihre Abzugshaube mit einer (oben) oder zwei (oben und hinten) Abzugsoffnungen ausgestattet sein.
,Die Dunstabzugshaube ist in der Regel für den Gebrauch der oberen Abzugsoffnung zum Einsatz als Abzugshaube vorgerüstet.

Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel verseen, der durch Drehen gegen den Uhrzeitigersinn entfernt werden und auf die nicht benötigte Öffnung gesetzt werden kann.
Sollte Ihr Gerät werkseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gcrät als Abzugshaube verwenden wollen, müssen Sie den Kohlefilter entfernen. Der Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.

HINWEIS! Sollte die Haube ohne Abluftleitung montiert sein, MUSS sie auf Umluft eingestellt sein: Die Abluftöffnungeniben vorn auf der Haube müssen offen sein, sonst sinkt die Luftforderleistung deutlich! Die Haube ist ab Werk auf den Umluftbetrieb voreingestellt. Reklamationen wegen falsch eingestellter Betriebsart konnen nicht akzeptiert werden.

Kunststoffplattchen im Inneren der Haube, links am Motor

Abluftbetrieb

Umluftbetrieb

Nach Entfernen der Kunststoffplatte/Deckel (bei KHU-602-HAusdrücken des perforierten Deckels) kann der Adapter (optional) aufgedrückt werden, auf den der Abluftschlauch gesteckt wird.

Hierzu ist im Inneren der Haube an der vorderen linken Seite des Kunststoffgeschäuses ein Kunststoffplattchen angebracht, mit dem Sie von Umluftbetrieb auf Abluftbetrieb umschalten konnen (durch leichtes Ziehen und anschließendes Einrasten in der nachsten Öffnung). Bevor Sie die Filter entnehmer um anschließend am Motor die gewünschte Betriebsstufe einzustellen, achten Sie

unbedingt daraufuf, dass VORHER DER NETZSTECKER GEZOGEN WURDE UND DASS DAS GERÄT SPANNUNGsfrei IST!

Die Geräte sind in der Regel ab Werk auf Umluftbetrieb eingestellt (Öffnung an der vorderen Oberseite geöffnet).

Wollen Sie das Gerät auf Abluft betreiben, so muss nur dann die Betriebsstufe mit dem Kunststoffplättchen (Schalter) verstellen werden.

Bei der Ablufsteinstellung bleibt die Öffnung an der vorderen Oberseite der Haube geschlossen.

Bei der Umstellung auf Umluft (durch betätigten des oben beschrieben Kunststoffplattchens) wird die Öffnung an der vorderen Oberscite des Gerätes schrag geöffnet, so dass die gefiltrte Luft entweichen kann.

Achten Sie bei Umluftbetrieb darauf, dass die runde Plastikabdeckung auf den runden Auslass an der Gehäuseoberseite gesteckt wurde (bei KHU-602-H festmontiert).

Einc Filterung der Umluft durch Aktivkohlefilter ist nicht vorgcschen. Es kann eine Filtermatte zwischen Fettfilter und Motor gelegt werden! Ein Betrieb ohne Filtermatte schadet nicht dem Motor / der Elektrik!

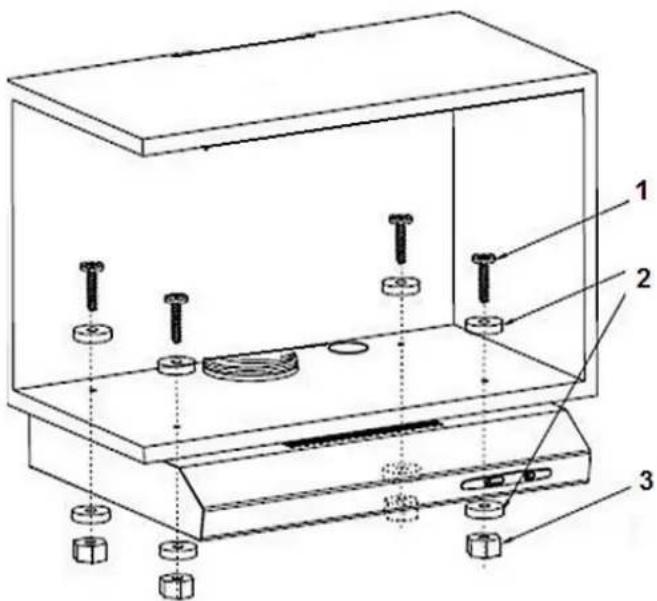

Installation an einem Schrank.

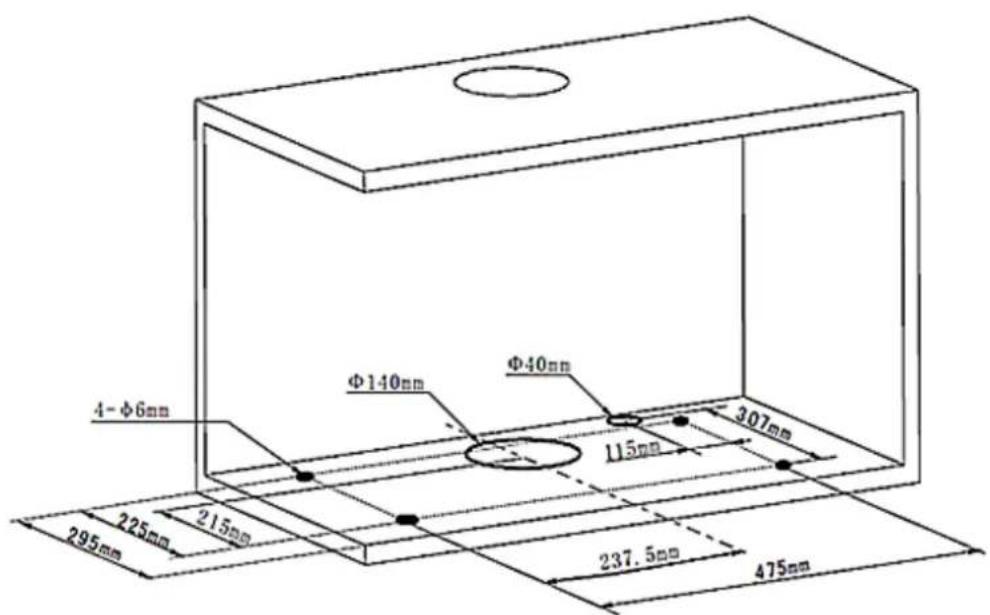

1. Kleben Sie die 1.1 Zeichnung an den Schrank und bohren Sie die entsprechenden Löscher.

1. Schrauben Sie danach die Schrauben ein.

1 4*35 Schrauben (4 St.) 2 Unterlegstücke 3 M4 Schraubenmuttern Wandinstallation (benötgtes Zubehör optional erhältlich):

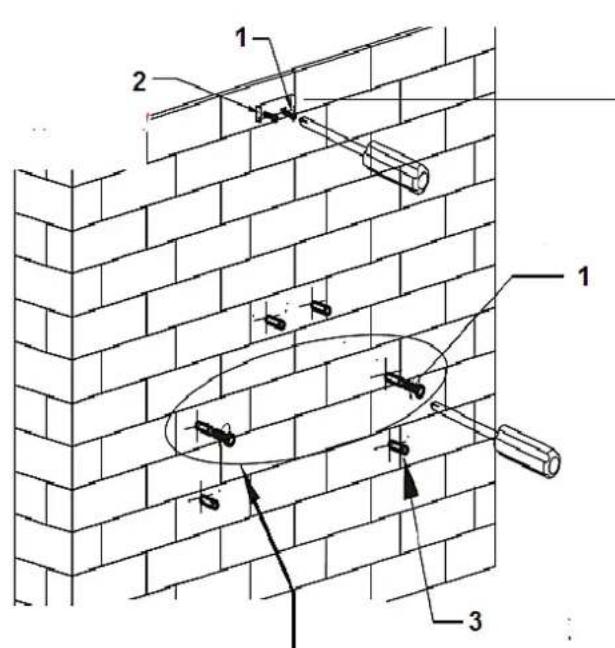

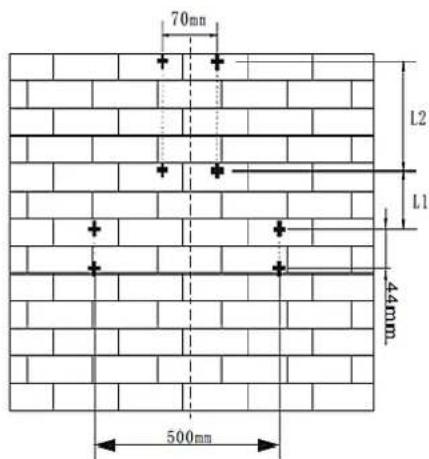

1. Bohren Sie 8 Locher (8 mm) entsprechend des Achesnabstands des Loches hinten im Gerät in die Wand.

Nicht komplett einschrauben, sondern 2mm Abstand zwischen Wand und Schraubenkopf bclassen.

1 4*30 Schrauben

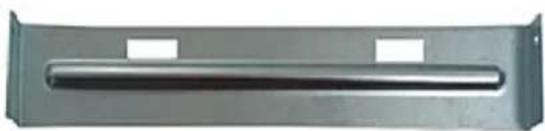

2 Montagcklammer fur oberen Kamin
3 Dube1

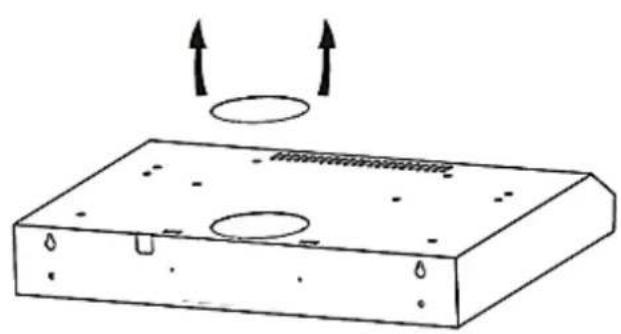

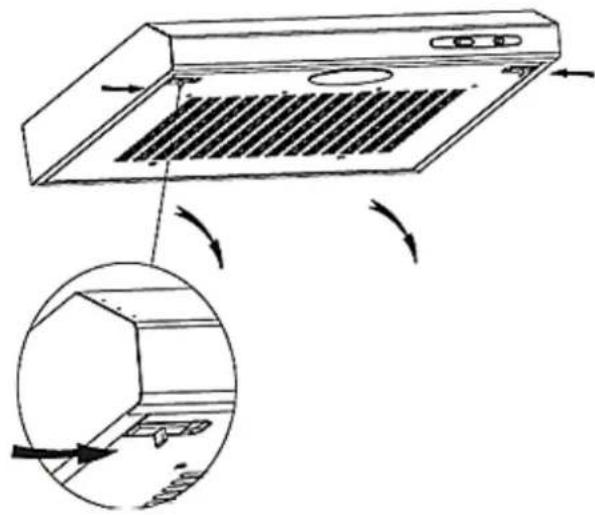

1. Nehmen Sie den Filter und die Abdeckung des Auslasses oben am Gerät ab.

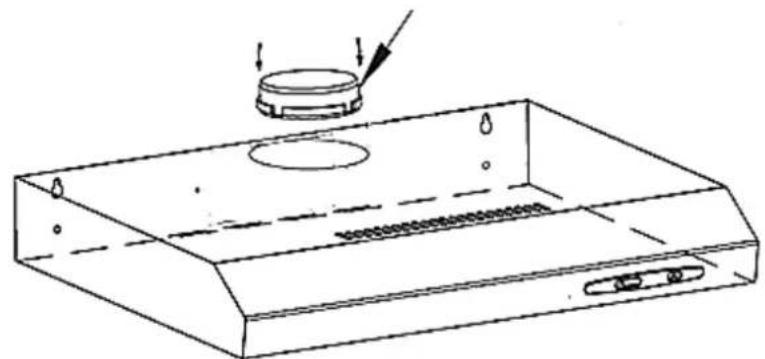

1. Bringen Sie den Kunststoffauslass an.

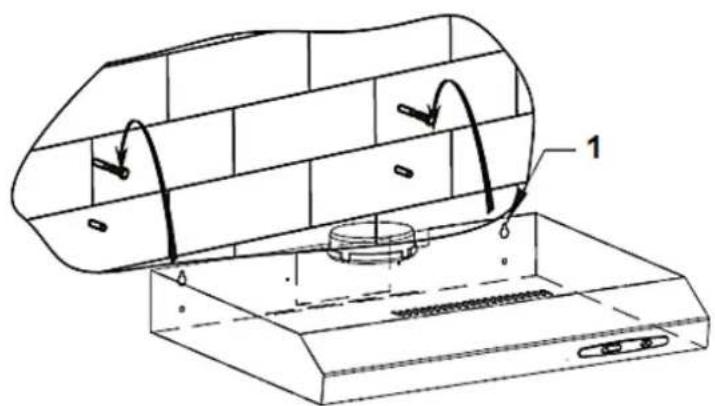

1. Hängen Sie die Haube auf die Schrauben und zieren Sie die Schrauben vom Inneren der Haube aus fest (1 = Loch) .

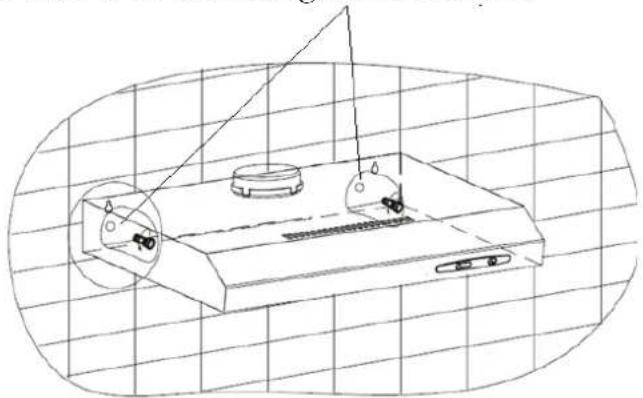

1. Schrauben Sie die zwei 4^*30 Sicherungsschrauben ein.

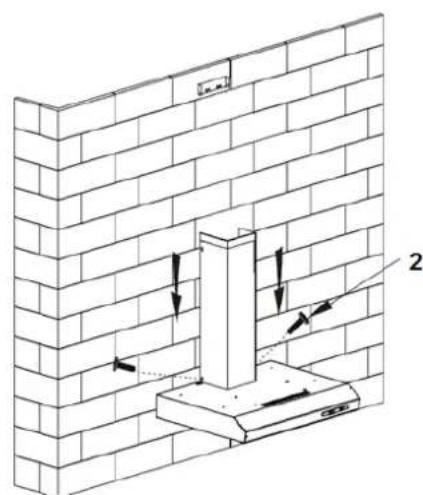

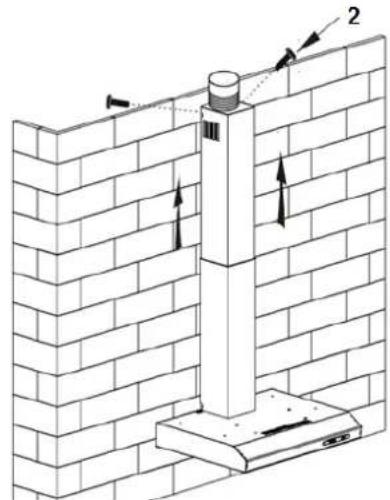

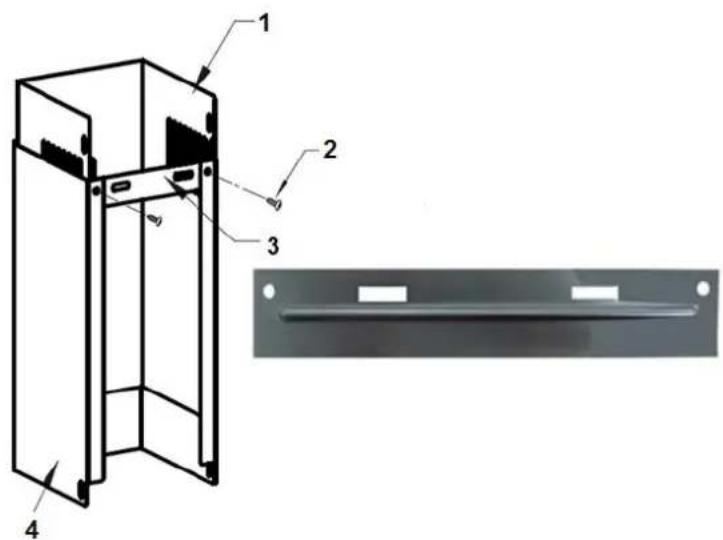

Befestigung des Kamins

1 oberer Kamin

2 4*8 Schrauben

3 Klammer fur unteren Kamin

4 untercr Kamin

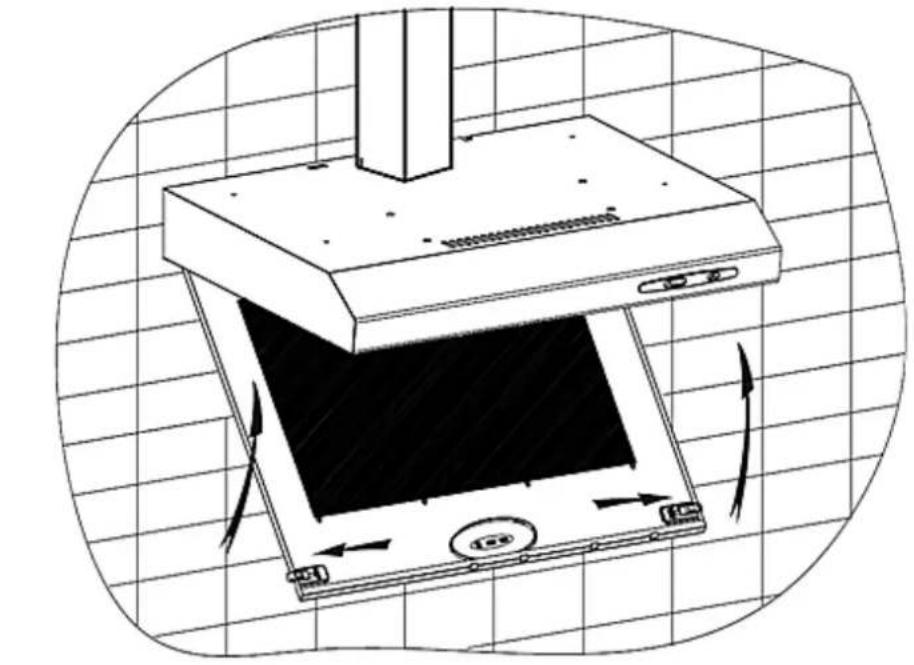

Die Haube ist nun befestigt. Bringen Sie den Filter wieder an.

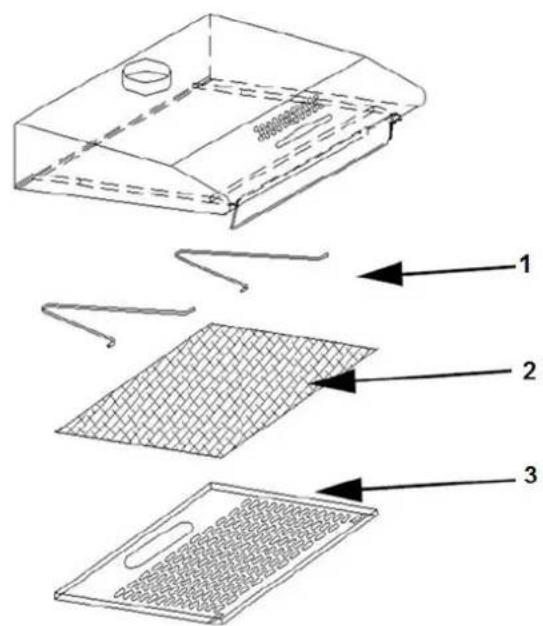

Kohlefilter

1 Stahlbugel

2 Kohlcfiltermatte

3 Fcttfilter

1. Entfernen Sie den Fettfilter.
2. Legen Sie die Filtermatte auf den Fettfilter.
3. Befestigen Sie die Filtermatte ordentlich ausgerichtet und fest mit dem kleinen Stahlbügel.
4. Bringen Sie den Fettfilter wieder an.
5. Verwenden Sie Kohlefilter nur bei Umluftbetrieb.

3

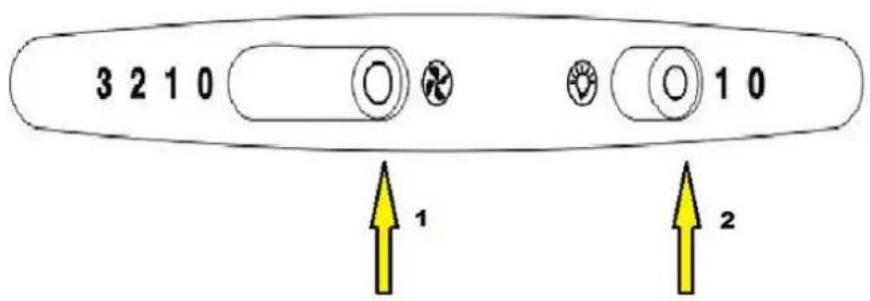

BEDIENFELD

3

1 Leistungsstufeneinstellung
2 Licht ein/aus.

Benutzten Si alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist.

Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

WARNING!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

HINWEIS!

Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armsschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Reinigen Sic glasnerne Bestandtcile' nur mit einem geeigneten Glasreiniger.
4. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht atzenden und fettlosendem Reinigungsmittel.
5. Beschädigten Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch haufiges Reinigen konnen Farbveränderungen der Metalloberfläche entstehen.
6. Solche Veränderungen haben keine Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.
7. Benutzen Sie keine Scheuermittel.
8. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

Fettfilter

Acrylfilter

Wechseln Sie den Acrylfilter regelmäßig aus. Die Häufigkeit des Auswechselns hängt von der Benutzungsintensität der Haube ab. Beachten Sie hierzu beim Kauf eines neuen Acrylfilters auch die Produktinformationen auf dessen Verpackung.

Austausch des Leuchtmittels

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweiß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dūnnes Tuch oder)dūne Stoffhandschuhe.

1. Trennen Sie das Gerät von der Stromversorgung.
2. Die Leuchtmittel = 1x2W LED.
3. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
4. Entnahmen Sic das vcrbrauchte Leuchtmittel.
5. Ersetzen Sie es durch ein Leuchtmittel von gleicher Bauart und Leistung.

Kohlefilter

Herkömmliche Kohlefilter konnen nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

5

PROBLEMBEHANDLUNG

5

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.

Dcr Stromstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Die entsprechende Sicherung ist ausgeschaltet.

Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschließen.
Überprüfen Sie die Sicherung.
Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Beleuchting leuchtet, aber der Motor lauft nicht.

Lüftungsklappe blockiert.

Blockierung beheben.

Motorlager defekt.

Motorersetzen.

Der Motor riecht verdächtig.

Motor defekt.

Motor ersetzen.

Olspuren.

Einwegventil undicht.

Einwegventil abdichten.

Übergang Basischacht-Telescopschacht undicht

Übergang mit geeignetem Mittel abdichten.

Gerät vibriert.

Motor nicht fest montiert.

Motor richtig befestigen.

Haube nicht richtig befestigt.

Haube richtig befestigen.

Ungenügende Abzugsleistung.

Abstand Haube-Kochfeld zu groß.

Haube tiefer hangen.

Zu viel Zugluft aufgrund geöffneter Turen und/oder Fenster.

Türen und/oder Fenster schlieben.

Geratistinstabil.

Befestigungsbügcl/-schrauben nicht fest montiert.

Befestigungsbügcl/-schrauben richtig montieren

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräutsche zu horen sind, können damit die folgenden Ursachen vorliegen:

unzureichende Gröbe der Abluftleitung.
eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120~mm betragen, da ansonsten die Leistung des Motors beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfern den Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkastens feste und sehr schrag stehende Lamellen sind, kann dadurch der Luftstrom becinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wichtigen hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie, ob die durch die Haube der Kuche entnommene Luft ersetzt wird, damit kein Unterdruck entsticht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilterrechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.

6

TECHNISCHE DATEN

6

Geräteart	Dunstabzugshaube
Material	Stahlblech
Max. Leistung/Abluftbetrieb	210 m3/h

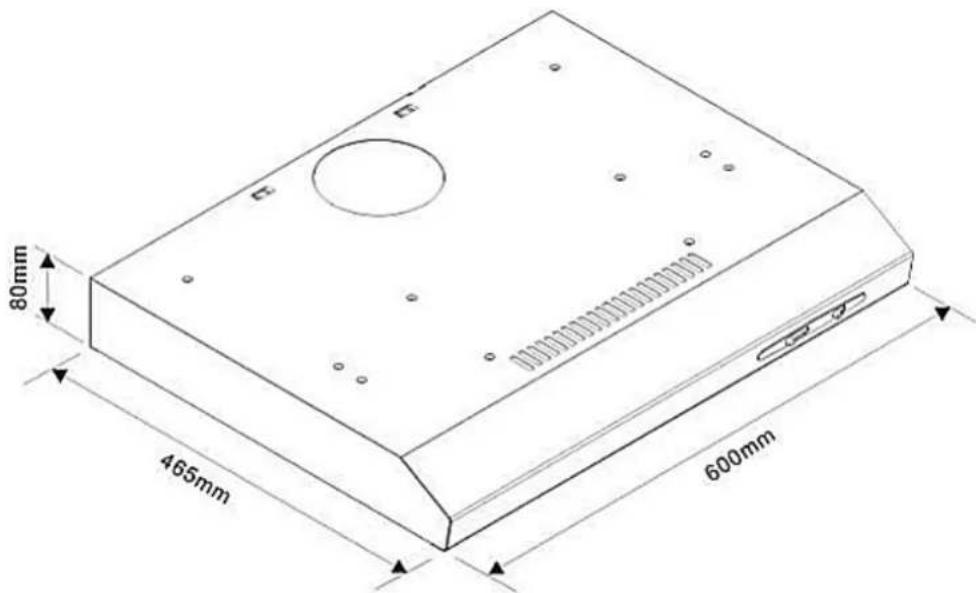

Einbaubreite	60,00 cm
Schiebeschalter	2
Umluft-/Abluftbetrieb2	✓	✓
Leistung in m3/h	99	- 210
Leistung in W	-	- 87

Geräuschentwicklung in db/A	55	-	72
Fettfilter	1*Acryl
Beleuchtung Menge/W/Art	1	1*2W	LED
Anschlusswert	87 W
Stromspannung	220~240V AC/50Hz
Kohlefilter	1*CF 152
Abmcessungen H/B/T in cm	8,00	60,00	46,50
Teleskopkamin ausziehbar in cm	-
Gewicht netto / brutto in kg	5,00		6,00

Mitgeliefertes Zubehör: Befestigungsmaterial, Bedienungsanleitung.

7

ENTSORGUNG

7

1. Achten Sie beim Entpacken unbedingt daraufuf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diese vorher unbedingt Funktionuntüchtig! Das bedeutet, immer den Netzstecker zichen und danach das Stromanschlusskabel am Gerät abschreiben und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplete Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Ihrrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihr dem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

Alle mit diesen gekennzeichneten wiedcerverwertbar.

Symbol Materialien

sind

Alle verfügbar Informationen zur Mülltrennung erhalten Sie bei ihren örtlichen Behörden.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung.

Dem Verbraucher stehen besoin den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf herat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schaden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schaden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkauf, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantielcistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Geräte.

PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

8

Wenden Sie sichitte an das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
