BFS160BSPY - Dunstabzugshaube PKM - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	PKM
Modell	BFS160BSPY
Material	Edelstahl, Stahlblech
Einbaubreite	59.50 cm
Höhe	22.50 cm
Tiefe (mit Teleskopschornstein)	29.70 - 46.30 cm
Nettogewicht / Bruttogewicht	6.00 kg / 7.40 kg
Stromversorgung	220-240 V ~ 50 Hz
Anschlussleistung	67.0 W
Jährlicher Energieverbrauch	30.4 kWh
Energieeffizienzklasse	B
Fluiddynamische Effizienz (Klasse)	14.4 (D)
Beleuchtungseffizienz (Klasse)	44.0 lux/W (A)
Fettabscheidegrad (Klasse)	77.5 % (C)
Bedienungsart	2 Drucktasten
Betriebsarten	Abluft / Umluft
Fettfilter	2 Aluminiumfilter, spülmaschinengeeignet
Aktivkohlefilter (optional)	2 x CF 140
Mindestabstand (Cerankochfeld / Gas / Kohle)	65 cm / 75 cm / 85 cm
Abluftrohrdurchmesser	120 oder 150 mm
Beleuchtung	LED 2 W
Standby / Aus-Verbrauch	0.00 W / 0.00 W
Geräuschpegel	Nicht angegeben

Häufig gestellte Fragen - BFS160BSPY PKM

Wie installiere ich die Haube im Abluftbetrieb?

Für den Abluftbetrieb installieren Sie die Rückschlagklappe am Luftauslass. Schließen Sie ein nicht brennbares Abluftrohr mit einem Durchmesser von 120 oder 150 mm an, das nach außen oder in einen geeigneten Kanal führt. Der Luftauslass muss in Strömungsrichtung ausgerichtet sein und das Rohr sollte so kurz und gerade wie möglich sein.

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Der Mindestabstand hängt von der Kochart ab: 65 cm für Keramik- oder Glaskeramik-Kochfelder, 75 cm für Gasherde und 85 cm für Kohle-, Öl- oder Holzherde.

Wie reinige ich die Fettfilter?

Die Aluminium-Fettfilter sollten einmal im Monat von Hand oder in der Spülmaschine bei 30°C gereinigt werden. Verwenden Sie keine scheuernden oder alkalischen Reinigungsmittel (pH > 7). Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter muss je nach Kochhäufigkeit alle 3 bis 6 Monate gewechselt werden. Er kann nicht gewaschen oder recycelt werden. Verwenden Sie nur das Modell CF 140.

Was tun, wenn sich die Haube nicht einschalten lässt?

Überprüfen Sie zunächst, ob der Netzstecker richtig eingesteckt ist und die Steckdose Strom hat. Kontrollieren Sie die Sicherung. Wenn das Licht funktioniert, aber der Motor nicht, ist möglicherweise die Rückschlagklappe blockiert oder der Motor defekt. Konsultieren Sie die Fehlertabelle in der Bedienungsanleitung.

Wie ersetze ich die LED-Lampe?

Trennen Sie das Gerät vom Strom. Entfernen Sie den vorderen Teil der Haube und den Fettfilter. Drücken Sie das Licht von innen, entfernen Sie den Lampendraht von der Klemme und setzen Sie eine neue 2-W-LED-Lampe ein. Verwenden Sie einen Handschuh oder ein Tuch, um die Lampe nicht mit den Händen zu berühren.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, die Haube muss immer mit eingesetzten Fettfiltern betrieben werden. Ohne sie kann sich Fett im Gerät und im Rohr ansammeln, was die Brandgefahr erheblich erhöht.

Ist die Haube mit einem Gasherd kompatibel?

Ja, aber halten Sie einen Mindestabstand von 75 cm zwischen Haube und Gasherd ein. Achten Sie bei der Nutzung auf ausreichende Belüftung des Raumes und flambieren Sie niemals Speisen unter der Haube.

Wie installiere ich den Aktivkohlefilter?

Trennen Sie das Gerät vom Strom. Entfernen Sie den Fettfilter, indem Sie auf die Verriegelung drücken und nach unten ziehen. Setzen Sie den Aktivkohlefilter auf die Motorseite und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie dies auf der anderen Seite. Setzen Sie den Fettfilter wieder ein.

Was tun bei Geruch von verbranntem Öl oder Fett?

Reinigen Sie die Fettfilter und prüfen Sie, ob sie nicht verschmutzt sind. Stellen Sie sicher, dass der Aktivkohlefilter (im Umluftbetrieb) nicht gesättigt ist; wechseln Sie ihn bei Bedarf. Überprüfen Sie auch, ob das Abluftrohr nicht verstopft ist.

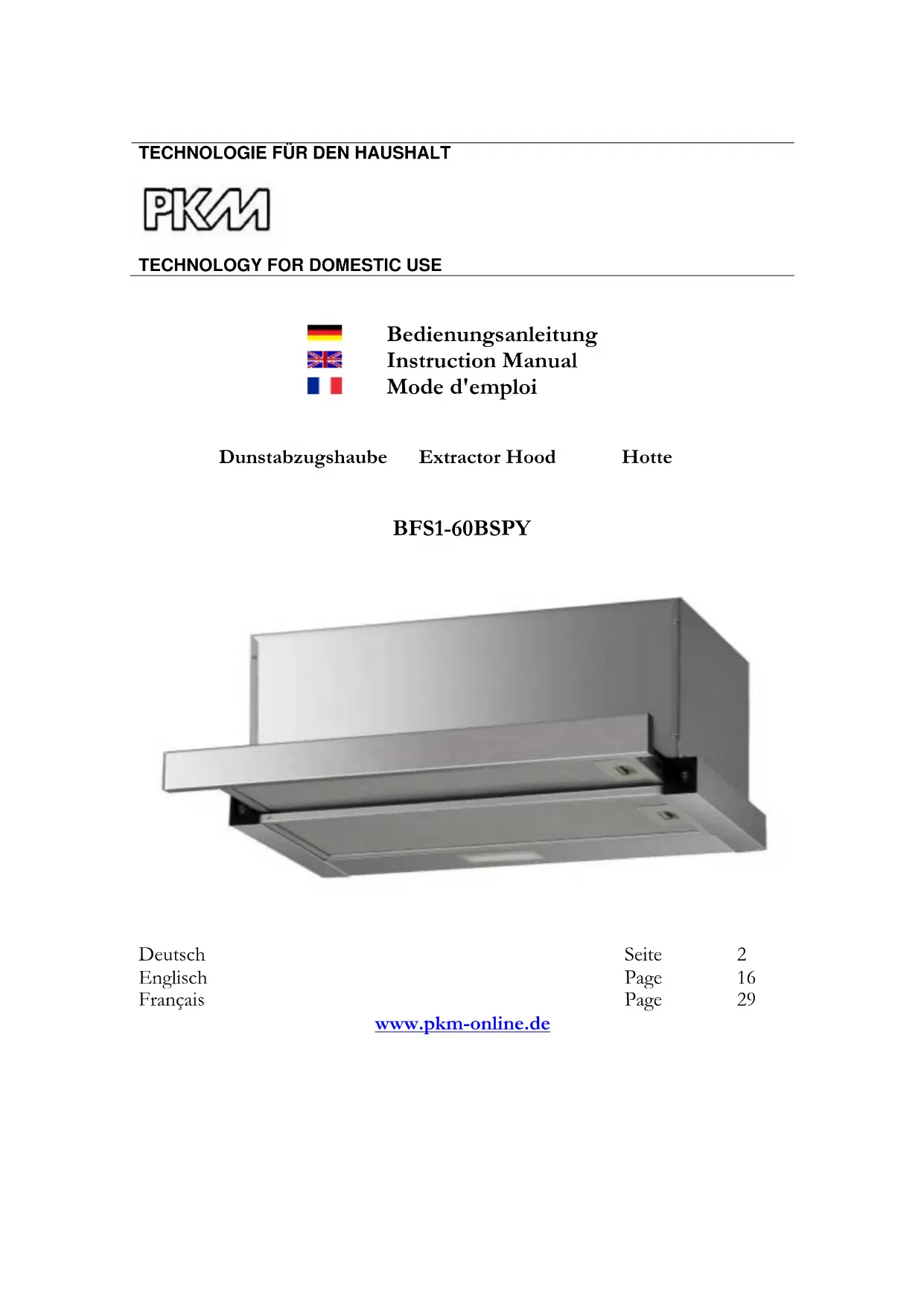

BEDIENUNGSANLEITUNG BFS160BSPY PKM

TECHNOLOGIE FÜR DEN HAUSHALT

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Dunstabzugshaube

Extractor Hood

Hotte

BFS1-60BSPY

Deutsch

English

François

Scite 2

Page 16

Page 29

www.pkm-online.de

Schr geCHRter Kunde! Schr geCHRte Kundin! Wir mochten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 3
   2.Installation 6
2. Bedienfeld. 9
3. Reinigung/Pflege 10
   5.Problembehandlung 12
4. Technische Daten 13
5. Entsorgung 14
6. Garantiebedingungen 15

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihrcs Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunchmen, die keinen Einfluss auf die Funktionseise des Gerats haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit möglichnt Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG-Konformitätserklärung

Die in dieser Bedienungsanleitung beschrieben Produkte entsprechen samtlichen harmonisierten Anforderungen.
Die relevanten Unterlanden konnen durch die zuständigen Behörden über den Produktverkäfer angefordsert werden.

1. Sicherheitschinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dieren dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine

Gefahrensituuation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine GefahrensITUation, die, wenn sie nicht abgewendet wird, zu mittelschweren oderkleineren Verletzungen führen kann.

WARNING! verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bcvorstchende Gefährung fur Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Gerats! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümtliche Arbeiten, die zum Anschluss des Gerats an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführren von Kuchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Geratarfnicht fur gewerblicheZwecke,beimCampingund inÖffentlichenVerkehrsmittelnbetriebenwerden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandom, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

GEFAHR!

1. Benutzen Sie das Grot nicht, wenn es nicht ordnungsgemäß arbeitet, sightbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.
2. Das Netzanschlusskabelarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einschalten des Geräts daraufuf, dass kein offenes Kaminfeuer brennt. Andernfalls konnen giftinge Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufahr im Aufstellraum. Befragen Sie hierzu auf jeder Fall Ihrzuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommt sollte:

Offnen Sie alle Fenster zur Beluftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
Berühren Si nicht das Gerät, bis sämtliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen konnen Funken entstehen, die das Gas entflammen.

WARNING!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, daß der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4*10^5 bar) nicht überschreiben.
2. Betreiben Sie das Gerät nur mit 220 240V / 50Hz Wechselspannung. Verwenden Si c bei 220 240V / 50Hz Nctzbetrieb kinc Steckdosenleisten, Mehrfachsteckdosen oder Verlangerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.
3. Das Gerätarf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.

6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld bereits ein.

Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten 65 cm

Gaskochfeld 75 cm

Kohlc-/Ol-/Holzfcucrung 85cm

1. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen konnen das Gerät zerstören und einen Brand verursachen.
2. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursichen.
3. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selfstentzündung.
4. Führn Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursichen.
5. Der Abluftschlaucharf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.
6. Die von dem Gerät angesaugte Luftarf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
7. Das Gerätarf ausschließlich mit eingcsctzten Fcttfiltern betricben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.
8. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
9. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
10. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
11. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielten.

VORSICHT!

1. Zugängliche und berühbare Teile der Haube können heißt werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.

2. Führn Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufugen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
2. Packen Sie die Kaminteile außerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!
3. Entfernen Sie s amtliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gcät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie damit vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfern.
4. Eine konstante Pflege und Wartung gewährleistet einen einwandfrei den Betrieb und die optimale Leistung Ihres Geräts.
5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!
6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Geräts selbst keine Beschädigungen aufweisen.

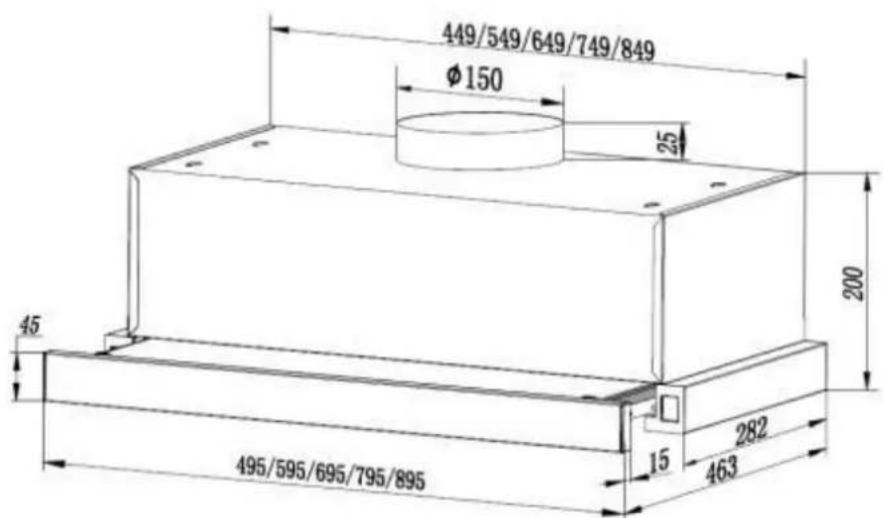

2. Installation

WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!
WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.
1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrisings übereinstimmen.
2. Sollte Ihr Gerät werksscitig mit einem Kohlefilter ausgrüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
3. Die Abluftleitung solle möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120 / 150~mm (siche Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist.
4. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120^0 .

1. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.

2. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgebung von 1cm / m oder einen Neigungswinkel von 2^0 ein. Ansonsten lauft Kondenswasser in den Motor der Abzugshaube.

3. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.

4. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefalle entstehen. In thisem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung darüber der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.

5. Je nach Modell kann ihre Abzugshaube mit einer (oben) oder zwei (oben und hinten) Abzugsoffnungen ausgestellt sein.

6. Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel verschen, der durch Drehen gegen den Uhrzeitigersinn entfern und auf die nicht benötigte Öffnung gesetzt werden kann.

Abluftbetrieb: Befestigen Sie die Rückschlagklappe auf dem Luftauslass.

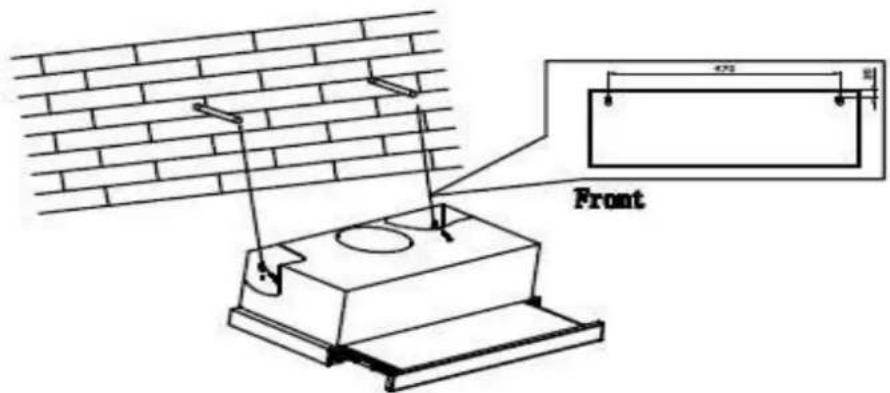

Einbaumogglichkeit 1/Wand (Abb.1):

1. Bohren Sie die Löscher mit einem Durchmesser von 8mm wie auf der Zeichnung angegeben in die Wand entsprechend der Lage der Schraubenlöcher hinteren am Gerät.
2. Versehen Sie die ausgebohrten LÖcher mit den Dübeln.
3. Ziehen Sie die Schrauben in den Dubeln fest.

4. Hängen Sie die Haube auf die Schrauben.

5. Nur Abluftbetrieb: Befestigen Sie den Abluftschlauch und führen Sieihn in einen geeigneten Abluftschacht oder ins Freie.

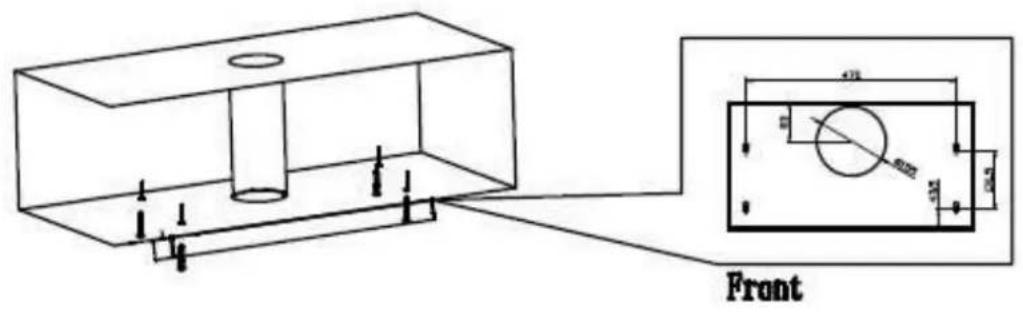

Einbaumogglichkeit 2/unter einem Schrank (Abb.2):

1. Bohren Sie sechs LÖcher mit einem Durchmesser von 4mm in die Unterseite des Schranks.
2. Versehen Sie die Unter- und Oberseite des Schranks an den entsprichenden Stellen mit jeweils einem passenden Loch für den Luftableitung.
3. Befestigen Sie den Luftauslass an der Haube. Befestigen Sie die Haube mit den 6 Schrauben am Schrank.
4. Verbinden Sie den Luftauslass und die obere Luftablassöffnung des Schranks mit einem passenden Abluftschlauch[2].
5. Sollen Sie keine Abluftschlauch-Verbindung (Schrankloch unter Schrankloch offen) für den Umluftbetrieb verwenden, müssen die Öffnungen des Schranks immer frei sein. Reinigen Sie das Schrankinnere regelmäßig.
6. Befestigen Sie die Ausrichtungsvorrichtung unter an der Haube, um die Lücke zu schreiben.
7. Nur Abluftbetrieb: Versehen Sie die Unter- und Oberscite des Schranks an den entsprechenden Stellen mit jeweils einem passenden Loch für die Lufttableitung. Befestigen Sie den Abluftschlauch und führen Sieihn in einen geeigneten Abluftschacht oder ins Freie.

Kohlefilter

Vor Montage Netzsteckerziehen!

Nur im Umluftbetrieb verwenden.

1 auf

2 zu

Aktivkohlefilter werden verwendet um Kochgerüche zu filtern. In der Regel sollen den Filter alle 3-6 Monate ausgewechselt werden.itte die Kohlefilter nicht waschen.

Zur Monatge:

1. Entfernen Sie die Metallfilter
2. Aktivkohlefilter am Motor ansetzen, einrasten und im Uhrzeigersinn drehen.
3. Wiederholen Sie desselbe auf der anderen Seite des Motors.

Hinweis: Beim Betrieb mit Kohlefilter wird die Saugleistung gesenkt. Das Gerät ist etwas lauter.

3. Bedienfeld

①

Licht einschalten.

Licht ausschalten.

(2)

Niedrige Geschwindigkeit.

Hohe Geschwindigkeit.

Aus.

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

4. Reinigung/Pflege

WARNING!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

HINWEIS!

Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armsschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.
1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfährungen verursichen.
4. Reinigen Sie gläserne Bestandteile² nur mit einem geeigneten Glasreiniger.
5. Reinigen Sie bei jedem Fcttfilter- oder Kohlcfictraustausch bzw. bei ciner Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht atzenden und fettlosendem Reinigungsmittel.
6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch früiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.
7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.
8. Benutzen Sie keine Scheuermittel.
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

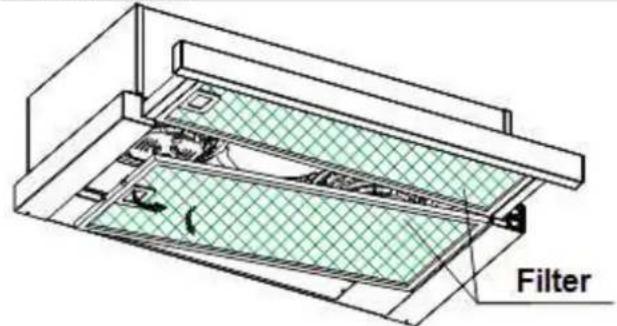

Fettfilter

Metall/Aluminium

Müssen nicht ersetzt werden. Einmal pro Monat vorsichtig von Hand oder in der Spulmaschine (30^) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Filter nicht zusammen mit verschmutzem Geschirr in den Geschirspäuler stellen.

Von Essensresten verstopfte Filter fallen nicht unter die Garantie. Lassen Sie den Filter grundlich trocknen, bevor Sieihn wieder vorsichtig einsetzen.

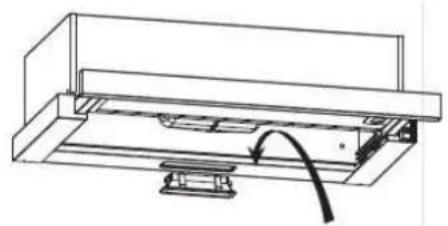

Austausch des Leuchtmittels ( Nicht möglich bei LED-Version )

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dūnnes Tuch oder)dünne Stoffhandschuhe.

1. WARNUNG! Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entnehmen Sie das verbrauchte Leuchtmittel.
4. Drücken Sie vorsichtig die Verriegelung undziehen sie die Leuchtmittel nach unten.
5. Ersetzen Sie es durch ein Leuchtmittel von gleicher Bauart und Leistung.

Kohlefilter

Herkommliche Kohlefilter konnen nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finding Sie auf der Verpackung der Filter.

5. Problembehandlung

FEHLER MÖGLICHE URSACHE	MASSNAHMIEN
Gerät arbeitet überhaupt nicht.
Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.	Überprüfen Sie die fragliche Steckdose, indem Sie cin andres Gerät ebenda anschlieben.
Der Stromstecker ist locker.	Überprüfen Sie die Sicherung.
Die Steckdose wird nicht mit Strom versorgt.	Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.
Die entsprechende Sicherung ist ausgeschaltct.
Beleuchtung leuchtet, aber der Motor lauft nicht.
Lüftungsklappe blockiert.	Blockierung bcheben.
Motorlager defekt.	Motor ersetzen.
Der Motor riecht verdächtig.
Motor defekt.	Motor ersetzen.
Ölspuren.
Einwegventil undicht.	Einwegventil abdichten.
Übergang Basischacht-Telestkopschacht undicht.	Übergang mit geeignetem Mittel abdichten.
Gerät vibriert.
Motor nicht fest montiert.	Motor richtig befestigen.
Haube nicht richtig befestigt.	Haube richtig befestigen.
Ungenügende Abzugsleistung.
Abstand Haube-Kochfeld zu groß.	Haube tiefer hängen.
Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster.	Türen und/oder Fenster schreiben.
Gerät ist instabil.
Befestigungsbügl/-schrauben nicht fest montiert.	Befestigungsbügl/-schrauben richtig montieren

Wenn die Leistung der Haubc unzurichcnd ist und/oder erhöhte Betriebsgeräutsche zu horen sind, konnen damit die folgenden Ursachen vorliegen:

unzureichende Gröbe der Abluftleitung.
eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120 / 150~mm betragen (siche TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann.

falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkastens feste und sehr schrag stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wichtigen hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie, ob die durch die Haube der Kuche entnommene Luft ersetzt wird, damit kein Unterdruck entstellt.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilterrechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.

6. Technische Daten

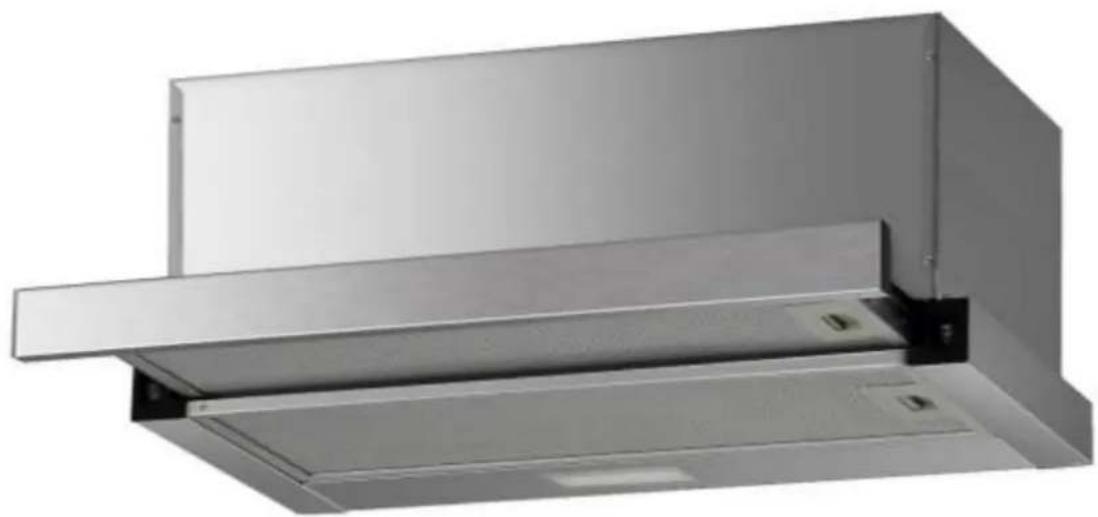

Geräteart	Dunstabzugshaube
Material	Stahlblech, Edelstahl
Einbaubrcitc in cm	59,50
Kippschalter	2
Umluftbetrieb/Abluftbetrieb*	✓	✓
Jährlicher Energieverbrauch (AECood)	30,4 kWh
Energieeffizienzklasse	B
Fluidodynamische Effizienz (FDEood)	14,4
Fluidodynamische Effizienzklasse	D
Beleuchtungseffizienz (LEood)	44,0 lux/W
Beleuchtungseffizienzklasse	A
Fcttabschidcgrad	77,5 %
Fcttabschidcgradklasse	C
Leistungsaufnahme ausgeschaltet (Po)	0,00 W
Leistungsaufnahme Bereitschaft (Ps)	0,00 W
Leistungsaufnahme Lichtsystem (Wj)	2,0 W
Anschlusswert	67,0 W
Stromspannung/Frecquenz	AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	2	Aluminium √
Kohlefilter **	2*CF 140
Abluftschlauch	-
Befestigungsmaterial	✓
Bedienungsanleitung	✓
Teleskopkamin ausziehbar von-bis	-
Abmessungen Gerät H*B*T in cm	22,50*59,50*29,70 – 46,30
Gewicht nctto/brutto in kg	6,00/7,40

• Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie (Mauerdurchführung = 150mm Ø / Bohrung ca. 160mm Ø)
  ** Ausstattung abhängig vom Modell.

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diese vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker zichen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen!
4. Entsorgen Sié Papier und Kartonagen in den darauf vorgeschenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Ihrc Wohnumfeld keine geeigncten Entsorgungsbehalter gibt, bringen Sie diese Materialien zu ciner geeigncten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei ihren entsprechenden communitalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbar Informationen zur Mülltrennung erhalten Sie bei ihren örtlichen Behörden.

fur Elektro-GroBgerate der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte geben in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingefügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schaden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schaden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbcachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschreiben bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

Wenden Sie sichitte an das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten Subject to alterations Sous reserve de modification

Stand

26.06.2019

Updated

06/26/2019

Mis à jour

06/26/2019

PKM GmbH & Co. KG, Neuer Wall 2-6, 47441 Moers
