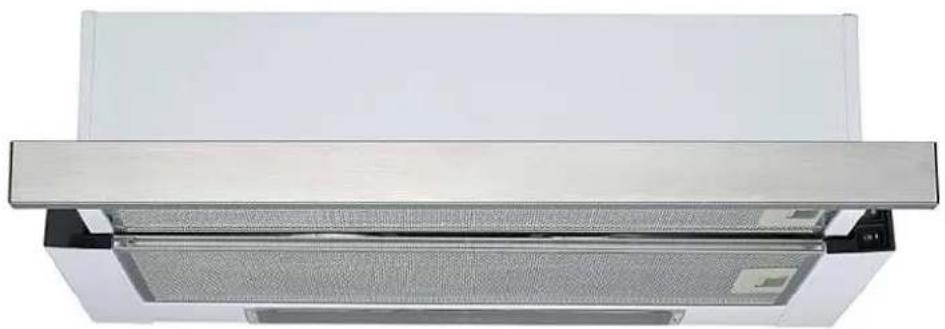

Produkttyp	Dunstabzugshaube
Marke	PKM
Modell	KHU60EB
Einbaubreite	60 cm
Material	Edelstahl, Stahlblech
Stromversorgung	220-240 V, 50 Hz
Anschlussleistung	67 W
Jährlicher Energieverbrauch	27,5 kWh
Energieeffizienzklasse	B
Dynamische Fluideffizienz	D (14,1)
Beleuchtungseffizienz	A (43,2 lux/W)
Fettabscheideeffizienz	E (56,8 %)
Fettfilter	2 Aluminiumfilter, spülmaschinengeeignet
Aktivkohlefilter (optional)	2 Stück, Modell CF 130
Anschlussdurchmesser	120/150 mm
Mindestabstand - Ceranfeld	65 cm
Mindestabstand - Gaskochfeld	75 cm
Mindestabstand - Kohleherd	85 cm
Nettogewicht	6 kg
Bruttogewicht	7 kg

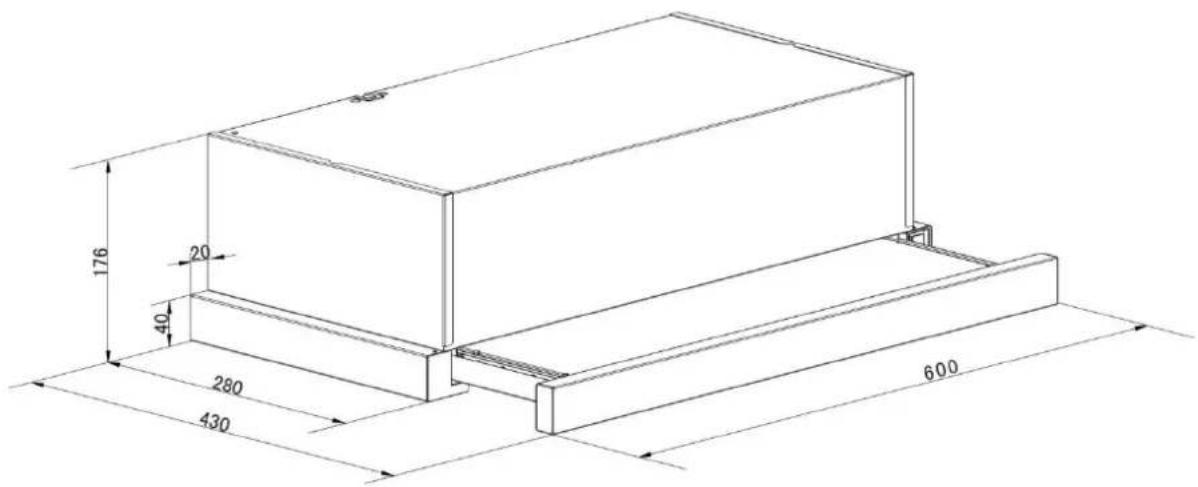

Abmessungen (H x B x T)	17,6 x 60 x 28-43 cm
Betriebsarten	Abluft / Umluft
Anzahl Geschwindigkeitsstufen	2 (Drucktasten)
Beleuchtung	LED, 2 W
Montage	Wandmontage oder Unterbaumontage

Häufig gestellte Fragen - KHU60EB PKM

Wie installiere ich die Dunstabzugshaube PKM KHU60EB?

Die Montage kann an der Wand oder unter einem Schrank erfolgen. Für die Wandmontage bohren Sie 8 mm Löcher, setzen Sie die Dübel ein und befestigen Sie die Haube mit den mitgelieferten Schrauben. Für die Unterbaumontage bohren Sie sechs 4 mm Löcher in den Schrankboden, befestigen Sie die Haube mit sechs Schrauben und schließen Sie den Luftauslass mit einem Abluftschlauch an. Beachten Sie unbedingt die Mindestabstände zum Kochfeld.

Welcher Mindestabstand muss zwischen Dunstabzugshaube und Kochfeld eingehalten werden?

Der Mindestabstand hängt vom Kochfeldtyp ab: 65 cm bei Glaskeramik- oder Keramikkochfeld, 75 cm bei Gaskochfeld und 85 cm bei Kohle-, Öl- oder Holzherd. Diese Abstände sind zwingend erforderlich, um Brandgefahr zu vermeiden.

Wie reinige ich den Fettfilter?

Der Aluminium-Fettfilter sollte etwa einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei 30°C waschen. Vermeiden Sie scheuernde oder korrosive Reinigungsmittel. Lassen Sie ihn gut trocknen, bevor Sie ihn wieder einsetzen.

Wie oft muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter (Modell CF 130) muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er kann nicht gereinigt oder recycelt werden. Ein gebrauchter Filter verringert die Effizienz der Haube im Umluftbetrieb.

Was tun, wenn die Dunstabzugshaube überhaupt nicht funktioniert?

Überprüfen Sie zunächst, ob der Stecker richtig eingesteckt ist und die Steckdose Strom führt. Testen Sie die Steckdose mit einem anderen Gerät. Überprüfen Sie auch die Sicherung des Stromkreises. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Fachmann.

Wie wechsle ich die LED-Lampe der Dunstabzugshaube?

Trennen Sie das Gerät zunächst vom Stromnetz. Ziehen Sie den vorderen Teil der Haube ab, um an die Lampe zu gelangen. Drücken Sie die Lampe von innen heraus und ziehen Sie den Draht von der Klemme ab. Ersetzen Sie sie durch eine identische LED-Lampe (2 W). Berühren Sie die Lampe nicht mit bloßen Händen.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Aktivkohlefilter verwenden?

Nein, der Aktivkohlefilter ist im Umluftbetrieb unerlässlich, um Gerüche zu neutralisieren. Ohne ihn wird die abgesaugte Luft nicht gefiltert und die Haube funktioniert nicht richtig. Dieser Filter ist optional und separat erhältlich.

Welche Installationsmöglichkeiten gibt es?

Die Dunstabzugshaube kann auf zwei Arten installiert werden: an der Wand (Option 1) oder unter einem Küchenschrank (Option 2). Beide Methoden erfordern Bohren und die Verwendung der mitgelieferten Schrauben und Dübel. Die Bedienungsanleitung beschreibt jeden Schritt.

Wie aktiviere ich den Abluftbetrieb?

Für den Abluftbetrieb montieren Sie die Rückschlagklappe am Luftauslass, schließen Sie einen Abluftschlauch (Durchmesser 120/150 mm) an und führen Sie ihn nach draußen. Wenn Sie einen Aktivkohlefilter haben, entfernen Sie ihn vor Verwendung dieses Modus.

Wie entblocke ich die Lüftungsklappe?

Wenn der Motor nicht läuft, aber das Licht leuchtet, ist die Lüftungsklappe möglicherweise blockiert. Trennen Sie das Gerät vom Netz und entblocken Sie die Klappe manuell, indem Sie sie drehen. Wenn das Problem weiterhin besteht, könnte der Motor defekt sein und muss ausgetauscht werden.

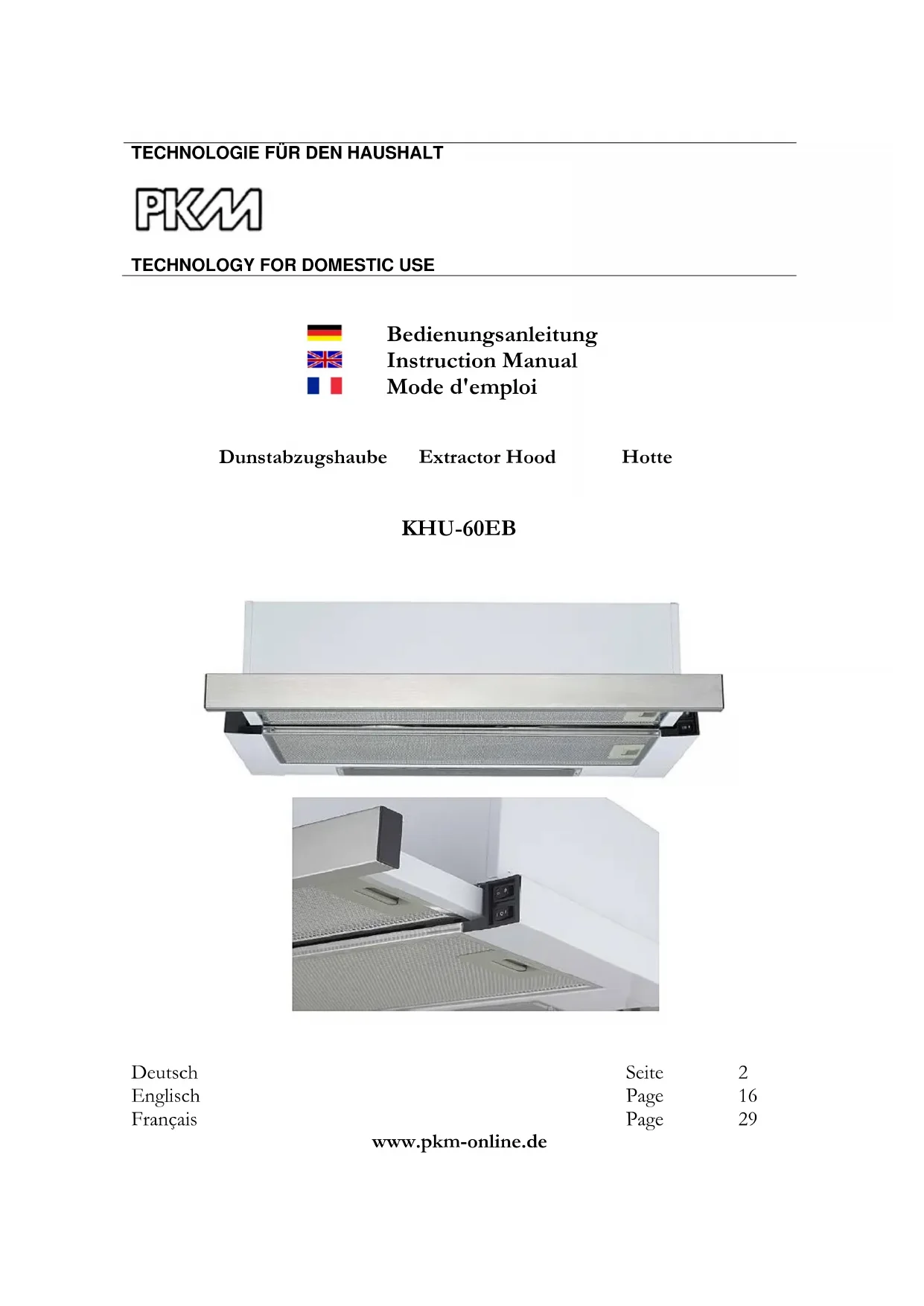

BEDIENUNGSANLEITUNG KHU60EB PKM

TECHNOLOGIE FÜR DEN HAUSHALT

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Dunstabzugshaube

Extractor Hood

Hotte

KHU-60EB

Deutsch

English

Français

Seite 2

Page 16

Page 29

www.pkm-online.de

Schr geCHRter Kunde! Sehr geCHRte Kundin! Wir mochten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitschinwiscic 3
   2.Installation 6
   3.Bcdicnfeld 9
2. Reinigung/Pflege 10
   5.Problembehandlung 12
3. Technische Daten 13
4. Entsorgung 14
5. Garantiebedingungen 14
   Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
   i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Gerats haben.
   Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihr's Wohnorts.
   Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit möglichst Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.
   Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG-Konformitätserklärung

Die in dieser Bedienungsanleitung beschrieben Produkte entsprechen samentlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkäfer angefordsert werden.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dieren dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Becinträchtigungen ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung fur Leben und Gesundheit zur Folge hat. VORSICHT! verweist auf ein Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschwerer oder kleineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerats zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümmtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführren von Kuchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Geratarfnicht fur gewerblicheZwecke,beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

GEFAHR!

1. Bcnutzen Sie das Gcrät nicht, wenn es nicht ordnungsgemäß arbeitet, sightbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.
2. Das Netzanschlusskabelarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einschalten des Geräts daraufuf, dass kein offenes Kaminfeuer brennt. Andernfalls konnen giftingige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohrnäume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufahr im Aufstellraum. Befragcn Sie hierzu auf jeder Fall Ihrn zuständigen Kaminkhrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommt sollte:

Offnen Sie alle Fenster zur Beluftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bisSAMTliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen konnen Funken entstehen, die das Gas entflammen.

WARNING!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, daß der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4*10^5 bar) nicht überschreiben.
2. Betreiben Sie das Gerät nur mit 220 240V / 50Hz Wechselspannung. Verwenden Sie bei 220 240V / 50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.
3. Das Gerätarf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprchende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.

6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld bereits ein.

Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten 65 cm

Gaskochfeld 75 cm

Kohle- / Öl- / Holzfeuerung 85 cm

1. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen konnen das Gerät zerstören und einen Brand verursachen.
2. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
3. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selfstentzündung.
4. Führn Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursichen.
5. Der Abluftschlaucharf nicht aus brennbarem Materialbestehen und keine brennbaren Materialien enthalten.
6. Die von dem Gerät angesaugte Luftarf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
7. Das Gerätarf ausschließlich mit eingcsctzten Fettfiltern betricben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.
8. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
9. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentuten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
10. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
11. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielten.

VORSICHT!

1. Zugängliche und berühbare Teile der Haube können heißt werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.

2. Führn Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigten oder der Person, die an dem Gerät arbeitet, Schaden zufugen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
2. Packen Sie die Kaminteile außerst vorsichtig aus; ansonsten beschädigten Sie die Kaminteile!
3. Entfernen Sie s amtliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Si c di s c k omplett. Ghen Si dabi vorsichtig vor. Benutzen Si keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfern.
4. Eine konstante Pflege und Wartung gewährleistet einen einwandfrei den Betrieb und die optimale Leistung Ihres Geräts.
5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!
6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Gérät selbst keine Beschädigungen aufweisen.

2. Installation

WARNING! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!

WARNUNG! Beschädigten Sie beim Bohren keine elektrischen Leitungen in den Wänden.

1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrisings übereinstimmen.
2. Sollte Ihr Gerät werksscitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
3. Die Abluftleitung solle möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120 / 150~mm (sichc Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist.

4. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120^0 .

5. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.

6. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgebung von 1cm / m oder einen Neigungswinkel von 2^0 ein. Ansonsten lauft Kondenswasser in den Motor der Abzugshaube.
7. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
8. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefalle entstehen. In thisem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung darüber der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.
9. Je nach Modell kann ihre Abzugshaube mit einer (oben) oder zwei (oben und halten) Abzugsoffnungen ausgestellt sein.
10. Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel verschen, der durch Drehen gegen den Uhrzeitigersinn entfernt und auf die nicht benötigte Öffnung gesetzt werden kann.

Abluftbetrieb: Befestigen Sie die Rückschlagklappe auf dem Luftauslass.

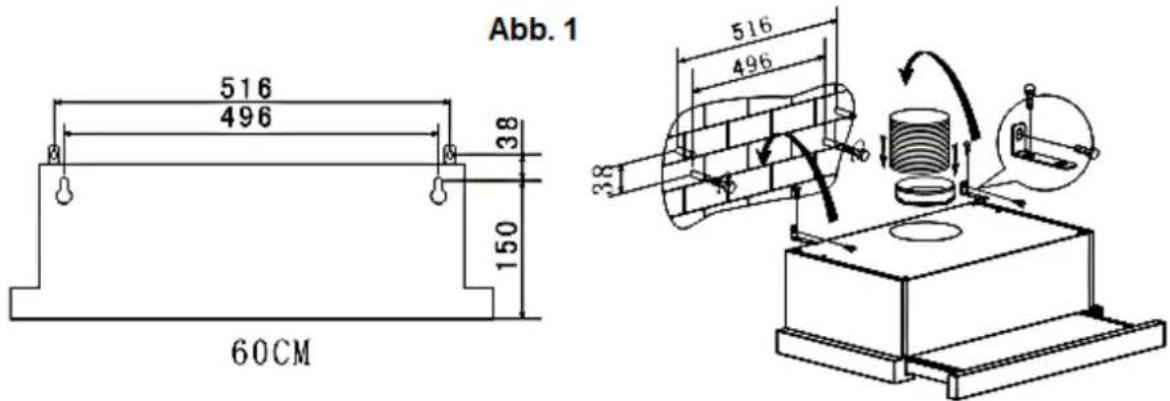

Einbaumogglichkeit 1/Wand (Abb.1):

1. Bohren Sie die Löscher mit einem Durchmesser von 8 mm wie auf der Zeichnung angegeben in die Wand entsprechend der Lage der Schraubenlöcher hinten am Gerät.
2. Versehen Sie die ausgebohrten LÖcher mit den Dübeln.
3. Ziehen Sie die Schrauben in den Dubeln fest.

4. Hängen Sie die Haube auf die Schrauben.

5. Nur Abluftbetrieb: Befestigen Sie den Abluftschlauch und führen Sieihn in einen geeigneten Abluftschacht oder ins Freie.

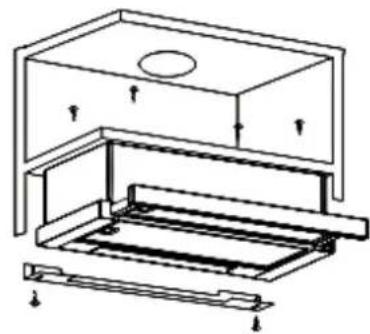

Einbaumogglichkeit 2/unter einem Schrank (Abb.2):

1. Bohren Sie sechs LÖcher mit einem Durchmesser von 4 mm in die Unterseite des Schranks.
2. Versehen Sie die Unter- und Oberseite des Schranks an den entsprechenden Stellen mit jeweils einem passenden Loch für den Lufttableitung.
3. Befestigen Sie den Luftauslass an der Haube. Befestigen Sic die Haube mit den 6 Schrauben am Schrank.
4. Verbinden Sie den Luftauslass und die obere Luftablassöffnung des Schranks mit*cinc passcnden Abluftschlauch[2].
5. Sollten Sie keine Abluftschlauch-Verbindung (Schrankloch unter Schrankloch oben) für den Umluftbetrieb verwenden, müssen die Öffnungen des Schranks immer frei sein. Reinigen Sie das Schrankinnere regelmäßig.
6. Befestigen Sie die Ausrichtungsvorrichtung unter an der Haube, um die Lücke zu schlieben.
7. Nur Abluftbetrieb: Versehen Sie die Unter- und Oberseite des Schranks an den entsprechenden Stellen mit jeweils einem passenden Loch für die Luftableitung. Befestigen Sie den Abluftschlauch und führen Sieihn in einen geeigneten Abluftschacht oder ins Freie.

Abb.2

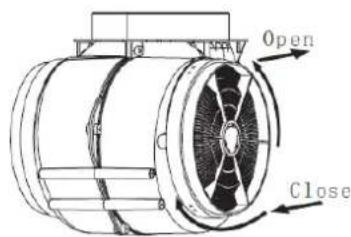

Kohlefilter

Vor Montage Netzsteckerziehen!

Nur im Umluftbetrieb verwenden.

1 auf

2 zu

Aktivkohlefilter werden verwendet um Kochgerüche zu filtern. In der Regel sollen den Filter alle 3-6 Monate ausgewechselt werden.itte die Kohlefilter nicht waschen.

Zur Monatge:

1. Entfernen Sie die Metallfilter
2. Aktivkohlefilter am Motor ansetzen, einrasten und im Uhrzeigersinn drehen.
3. Wiederholen Sie dasselbe auf der anderen Seite des Motors.

Hinweis: Beim Betrieb mit Kohlefilter wird die Saugleistung gesenkt. Das Gerät ist etwas lauter.

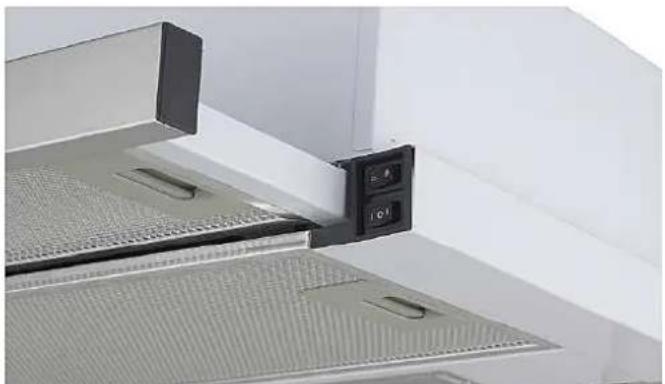

3. Bedienfeld

①

Licht einschalten.

Licht ausschalten.

Niedrige Geschwindigkeit.

Hohe Geschwindigkeit.

Aus.

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

4. Reinigung/Pflege

WARNING!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

HINWEIS!

Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armsschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.
1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfährbungen verursichen.
4. Reinigen Sie gläserne Bestandteile² nur mit einem geeigneten Glasreiniger.
5. Reinigen Siie bei jeder Fcttfilter- oder Kohlciflcrustausch bzw. bei ciner Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Gerats mit einem milden, nicht atzenden und fettlosendem Reinigungsmittel.
6. Beschädigten Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch hängiges Reinigen konnen Farbveränderungen der Metalloberfläche entstehen.
7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.
8. Benutzen Sie keine Scheuermittel.
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

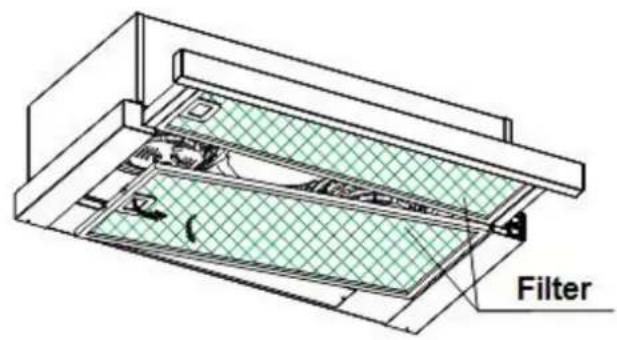

Fettfilter

Metall/Aluminium

Müssen nicht ersetzt werden. Einmal pro Monat vorsichtig von Hand oder in der Spülmaschine (30^) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Filter nicht zusammen mit verschmutztem Geschirr in den Geschirspäler stellen.

Von Essensresten verstoptfe Filter fallen nicht unter die Garantie. Lassen Sie den Filter grundlich trocknen, bevor Sieihn wieder vorsichtig einsetzen.

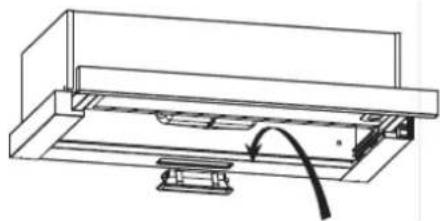

Austausch des Leuchtmittels ( Nicht möglich bei LED-Version)

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dūnnes Tuch oder)dünne Stoffhandschuhe.

1. WARNUNG! Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entnehmen Sie das verbrauchte Leuchtmittel.
4. Drücken Sie vorsichtig die Verriegelung und zieren sie die Leuchtmittel nach unten.
5. Ersetzen Sie es durch ein Leuchtmittel von gleicher Bauart und Leistung.

Kohlefilter

Herkömmliche Kohlefilter konnen nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

5. Problembehandlung

FEHLER MÖGLICHE URSACHE MASSNAHMITEN
Gerät arbeitet überhaupt nicht.
Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.	Überprüfen Sie die fragliche Steckdose, indem Sic cin andrcs Gerät ebenda anschlieben.
Der Stromstecker ist locker.	Überprüfen Sie die Sicherung.
Die Steckdose wird nicht mit Strom versorgt.	Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbicters.
Die entsprechende Sicherung ist ausgeschaltct.
Beleuchtung leuchtet, aber der Motor lauft nicht.
Liftungsklappe blockiert.	Blockierung behcben.
Motorlager defekt.	Motor ersetzen.
Der Motor richt verdächtig.
Motor defekt.	Motor ersetzen.
Ölspuren.
Einwegventil undicht.	Einwegventil abdichten.
Übergang Basischacht-Telestkopschacht undicht.	Übergang mit geeignetem Mittel abdichten.
Gerät vibriert.
Motor nicht fest montiert.	Motor richtig befestigen.
Haube nicht richtig befestigt.	Haube richtig befestigen.
Ungenügende Abzugsleistung.
Abstand Haube-Kochfeld zu groß.	Haube tiefer hangen.
Zu viel Zugluft aufgrund geöffneter Turen und/oder Fenster.	Türen und/oder Fenster schreiben.
Gerät ist instabil.
Befestigungsbügel/-schrauben nicht fest montiert.	Befestigungsbügel/-schrauben richtig montieren

Wenn die Leistung der Haubc unzurichcnd ist und/oder erhöhte Betriebsgeräutsche zu horen sind, konnen damit die folgenden Ursachen vorliegen:

unzurichende Gröbe der Abluftleitung.
eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120 / 150~mm beltragen (siehe TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann.

falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfern den Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkastens feste und sehr schrag stehende Lamellen sind, kann dadurch der Luftstrom becintrachtigt werden. Entfernen Sic zum Überprüfen die Abdeckplatte.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wichtigen hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie, ob die durch die Haube der Kuche entnommene Luft ersetzt wird, damit kein Unterdruck entstellt.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilterrechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.

6. Technische Daten

Geräteart	Dunstabzugshaube
Material	Stahlblech, Edelstahl
Einbaubrcite in cm	60,00
Drucktasten	2
Umluftbetrieb/Abluftbetrieb*	✓	✓
Jährlicher Energieverbrauch (AECood)	27,5 kWh
Energieeffizienzklasse	B
Fluiddynamische Effizienz (FDEood)	14,1
Fluiddynamische Effizienzklasse	D
Beleuchtungseffizienz (LEood)	43,2 lux/W
Beleuchtungseffizienzklasse	A
Fettabschidcgrad	56,8 %
Fettabschidcgradklasse	E
Leistungsaufnahme ausgeschaltet (Po)	0,00 W
Leistungsaufnahme Bereitschaft (Ps)	0,00 W
Leistungsaufnahme Lichtsystem (Wi)	2 W
Anschlusswert	67 W
Stromspannung/Frequenz	AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	2	Aluminium✓
Kohlefilter **	2*CF 130
Abluftschlauch	-
Befestigungsmaterial	✓
Bedienungsanleitung	✓
Teleskopkamin ausziehbar von-bis	-
Abmessungen Gerät H*B*T in cm	17,60*60,00*28,00-43,00
Gewicht netto/brutto in kg	6,00/7,00

• Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freci (Mauerdurchführung = 150mm Ø / Bohrung ca. 160mm Ø)
  ** Ausstattung abhängig vom Modell.

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diese vorher unbedingt Funktionstuntüchtig! Das bedeutet, immer den Netzstecker zichen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehalter gibt, bringen Sie diese Materialien zu ciner gccignieten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von ihrem Fachhändler oder bei ihren entsprechenden communitalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbar Informationen zur Mülltrennung erhalten Sie bei ihren örtlichen Behörden.

8. Garantiebedingungen

für Elektro-Groβgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung.

Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schaden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schaden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbcachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Gräte.

TECHNOLOGIE FÜR DEN HAUSHALT

SERVICE INFORMATION

TECHNOLOGY FOR DOMESTIC USE

Wenden Sie sichitte an das Geschäft, in dem Sie das Gerät erworben haben.

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
