BEDIENUNGSANLEITUNG CS 33EDP HiKOKI

○ Check that the air intake at the recoil starter is not clogged. Monthly maintenance ○ Rinse the fuel tank with gasoline, and clean fuel fi lter. ○ Clean chain oil fi lter. ○ Clean the exterior of the carburetor and the space around it. Quarterly maintenance ○ Clean the cooling fi ns on the cylinder. ○ Clean the fan and the space around it. ○ Clean the carbon of muffl er. CAUTION Cleaning of cylinder fi ns, fan and muffl er shall be done by HiKOKI Authorized Service Centers. NOTE When ordering the parts to HiKOKI Authorized Service Centers, please use the item numbers showing on the parts breakdown section in this instruction. Guide bar and saw chain combinations BAR NO. LENGTH- TYPE NOSE- TYPE CHAIN NO. (OREGON) MODEL NO. E&S PO14-50CR PO16-50CR 14″ 16″ SPROCKET SPROCKET 91PX – 52 91PX – 57 000BookCS33EDPWE.indb15000BookCS33EDPWE.indb15 2019/01/249:39:322019/01/249:39:32BEDEUTUNGEN DER SYMBOLE HINWEIS: Nicht alle Geräte sind mit diesen Symbolen versehen. Symbole WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung des Geräts kann schwere oder tödliche Verletzungen zur Folge haben. Notfallstopp Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst. Kraftstoff -Öl-Gemisch Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen. Kettenöl zugeben Vorsicht Rückschlaggefahr! Die Kettensäge kann plötzlich und unvermittelt mit der Führungsschiene nach oben und/oder nach hinten zurückschlagen. Vergasereinstellung – Leerlauf Einhändige Benutzung nicht erlaubt. Halten Sie die Kettensäge beim Schneiden fest mit beiden Händen, wobei der Daumen fest um den vorderen Griff geschlossen sein muss. Vergasereinstellung – Niedergeschwindigkeitsmischung Kettenbremse Vergasereinstellung – Hochgeschwindigkeitsmischung Choke – Betriebsposition (off en) Ansaugpumpe Choke – Startposition (geschlossen)

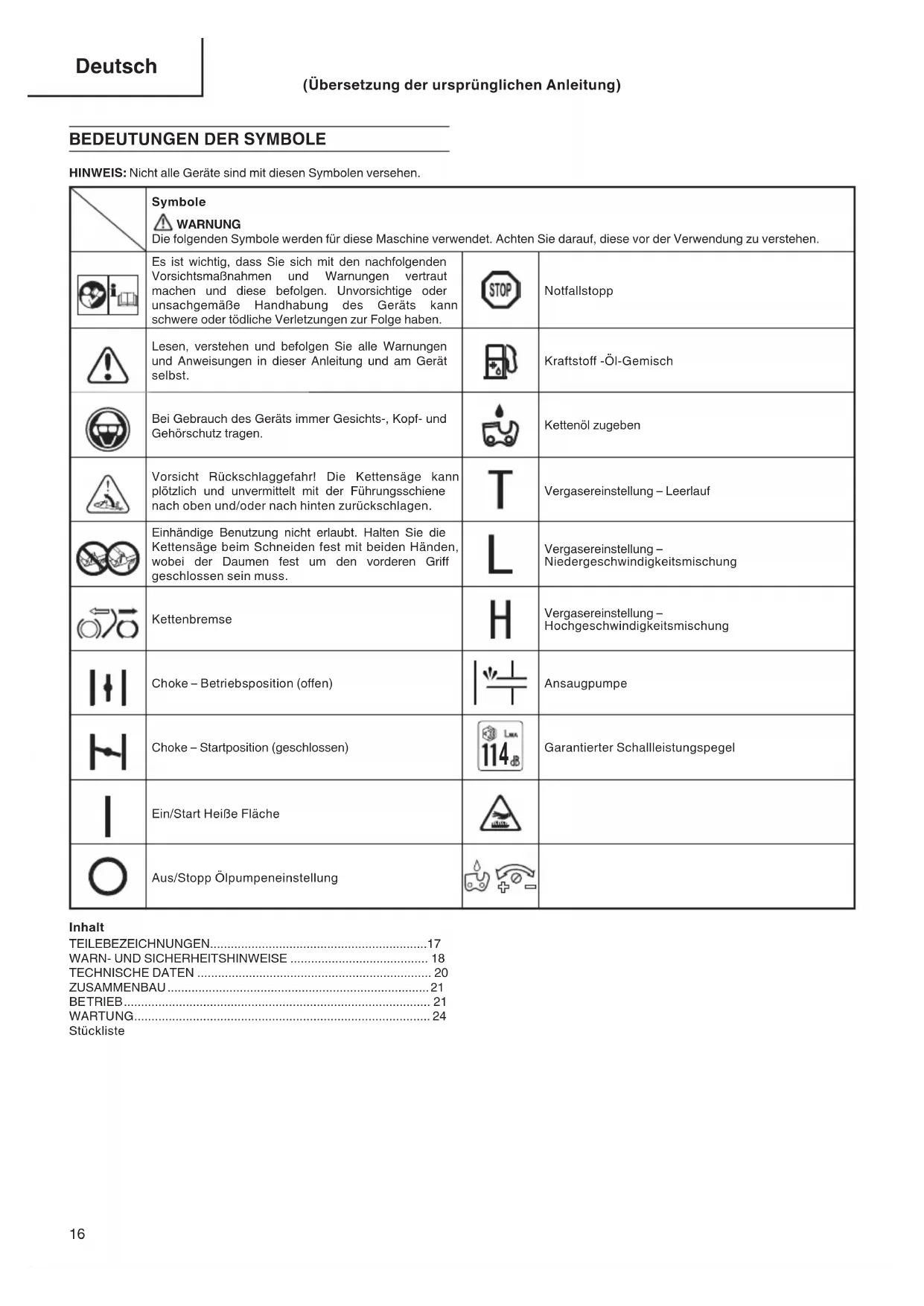

Garantierter Schallleistungspegel Ein/Start Heiße Fläche Aus/Stopp Ölpumpeneinstellung Inhalt TEILEBEZEICHN UNGEN ............................................................... 17

1. Gashebel: Dieser mit dem Finger betätigte Hebel regelt die

2. Gashebelsperre: Diese Vorrichtung verhindert bis zur

Entriegelung der Sperre mit der Hand eine unbeabsichtigte Betätigung des Gashebels.

3. Stoppschalter: Ermöglicht Starten und Stoppen des Motors.

4. Öltankdeckel: Verschließt den Öltank.

5. Zugstarter: Der Motor wird durch Ziehen des Griff es gestartet.

6. Vorderer Griff : Der Griff am vorderen Teil des Motorgehäuses.

7. Kraftstoff tankdeckel: Verschließt den Kraftstoff tank.

8. Hinterer Griff : Haltegriff am bzw. zum Ende des Motorgehäuses

9. Chokehebel: Vorrichtung zum Anreichern des Kraftstoff -Luft-

Gemischs im Vergaser, die den Kaltstart erleichtert.

10. Startpumpe; Starthilfevorrichtung, die die Kraftstoff menge erhöht.

11. Führungsschiene: Dieses Teil hält und führt die Sägekette.

12. Sägekette: Die als Schneidwerkzeug dienende Kette.

13. Kettenbremse (vorderer Handschutz): Vorrichtung zum Stoppen

bzw. Arretieren der Kette.

14. Kettenfangbolzen: Vorrichtung zum Auff angen der Kette, wenn

diese reißen oder von der Schiene springen sollte.

15. Luftfi lterabdeckung: Abdeckung für Luftfi lter und Vergaser.

16. Seitengehäuse: Deckt Führungsschiene, Sägekette, Kupplung

und und Kettenrad im Betrieb ab.

17. Spannungsstellschraube: Eine Vorrichtung zum Einstellen der

Spannung der Sägekette, die oft auf das Schwert einwirkt.

18. Kettenöl-Stellschraube: Eine Vorrichtung zum Einstellen der

Abgabe von Sägekettenöl auf das Schwert und die Sägekette.

19. Schalldämpfer: Vermindert Auspuff geräusche, leitet Auspuff gase ab.

20. Antivibrationsfeder: Vermindert die Übertragung von Vibrationen

auf die Hände des Bedieners.

21. Antivibrationsgummi: Vermindert die Übertragung von Vibrationen

auf die Hände des Bedieners.

22. Schwert-Klemmmutter: Sichert die Seitengehäuse und das

23. Krallenanschlag: Eine Vorrichtung, die am Stamm angesetzt als

24. Kettenschutz: Wird bei Nichtgebrauch zum Schutz über die

Führungsschiene und Kette geschoben.

25. Kombischlüssel: Werkzeug für den Aus- und Einbau der

Zündkerze sowie zum Spannen der Kette.

26. Bedienungsanleitung: Gehört zum Lieferumfang des Geräts.

Sie sollte vor der Inbetriebnahme gelesen und danach zum späteren Nachschlagen gut aufbewahrt werden.

27. Warnschild heiße Oberfl äche: Schild mit Warnhinweis auf heiße

000BookCS33EDPWE.indb17000BookCS33EDPWE.indb17 2019/01/249:39:322019/01/249:39:32WARN- UND SICHERHEITSHINWEISE Die folgenden Wörter sind Abschnitten vorangestellt, denen besondere Aufmerksamkeit gewidmet werden sollte: WARNUNG Kennzeichnet Anweisungen, deren Nichtbefolgung eine schwere Verletzung oder den Tod zur Folge haben kann. VORSICHT Kennzeichnet Anweisungen, deren Nichtbefolgung eine Verletzung oder Sachschaden zur Folge haben kann. HINWEIS Kennzeichnet nützliche Informationen für den vorschriftsmäßigen Gebrauch. Bedienersicherheit ○ Immer einen Gesichtsschutz bzw. eine Schutzbrille tragen. ○ Beim Schärfen der Kette Handschuhe tragen. ○ Beim Gebrauch einer Kettensäge immer Schutzbekleidung, wie Schnittschutzjacke, Gehörschutz, Schnittschutzhose, Schutzbrille, Schutzhelm sowie Sicherheitsschuhe und auch einen Augen-, Ohr- und Beinschutz tragen. Bei Arbeiten in einem Baum sind für Klettertechniken geeignete Sicherheitsschuhe zu tragen. Fragen Sie von HiKOKI autorisierte Service-Werkstätten um Hilfe für die Auswahl des richtigen Gerätes. Das Arbeiten mit lockerer Kleidung, Schmuck, kurzen Hosen, Sandalen oder barfuß ist zu vermeiden. Das Haar ist so zu sichern, dass es nicht bis zu den Schultern herunterhängt. ○ Das Gerät darf nicht von Personen bedient werden, die übermüdet oder krank sind oder unter Alkohol- oder Medikamenteneinfl uss stehen. ○ Unter keinen Umständen zulassen, dass ein Kind oder eine unerfahrene Person mit dem Gerät arbeitet. ○ Gehörschutz tragen. Die Umgebung im Auge behalten. Auf Beistehende achten, die unter Umständen ein Problem signalisieren. Die Schutzbekleidung erst nach Abstellen des Motors wieder ablegen. ○ Kopfschutz tragen. ○ Der Motor darf nie innerhalb geschlossener Räume oder Gebäude gestartet bzw. betrieben werden. Einatmen von Abgasen kann tödlich sein. ○ Eine Atemschutzmaske tragen, um sich gegen den aufgewirbelten Kettenölnebel und Sägemehlstaub zu schützen. ○ Die Griff e frei von Öl und Kraftstoff halten. ○ Hände weg von den Schneiden! ○ Das Gerät nicht an der Schneidgarnitur fassen bzw. halten. ○ Vergewissern Sie sich, wenn das Gerät abgeschaltet ist, dass die Schneidevorrichtung gestoppt hat, bevor Sie das Gerät absetzen. ○ Legen Sie bei längerem Betrieb regelmäßig Pausen ein, damit Sie ein mögliches Hand-Arm-Vibrationssyndrom (HAVS) vermeiden können, das durch Vibration verursacht wird. ○ Nationale Regelungen können die Nutzung der Maschine einschränken. ○ Der Bediener muss die für den Arbeitsplatz geltenden örtlichen Vorschriften beachten. WARNUNG ○ Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen die Weißfi ngerkrankheit bzw. das Karpaltunnelsyndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel gründlich zu überwachen. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen. ○ Das menschliche Gehör kann einen permanenten Schaden davontragen, wenn es längere Zeit oder andauernd einem hohen Geräuschpegel ausgesetzt wird. Daher beim Betrieb des Geräts stets einen vorschriftsmäßigen Gehörschutz tragen. ○ Träger eines medizinischen elektrischen bzw. elektronischen Geräts (Herzschrittmacher u. dgl.) sollten sich vor dem Gebrauch eines Motorgeräts von Ihrem Arzt sowie dem Hersteller des Geräts diesbezüglich beraten lassen. Geräte-/Maschinensicherheit ○ Inspizieren Sie vor jedem Gebrauch und falls es zu Boden gefallen ist oder andere Stöße erlitten hat, das ganze Gerät bzw. die ganze Maschine. Beschädigte Teile ersetzen. Das Gerät auf auslaufenden Kraftstoff untersuchen und sicherstellen, dass alle Befestigungsteile vorhanden und sicher angezogen sind. ○ Gerissene, ausgebrochene oder auf andere Weise beschädigte Teile sind vor dem Einsatz des Gerätes durch neue zu ersetzen. ○ Es ist darauf zu achten, dass das Seitengehäuse ordnungsgemäß angebracht ist. ○ Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten. ○ Nur das vom Hersteller für dieses Gerät empfohlene Zubehör darf verwendet werden. ○ Darauf achten, dass die Kette nirgendwo anschlägt. Sollte die laufende Kette an einen Gegenstand schlagen, den Motor sofort stoppen und die Kette prüfen. ○ Vergewissern Sie sich, dass der automatische Öler funktioniert. Halten Sie den Öltank mit sauberem Öl gefüllt. Lassen Sie die Kette auf dem Schwert nie trocken laufen. ○ Jeder Service an der Kettensäge, der über die im Bedienungs-/ Eigentümerhandbuch aufgelisteten Punkte hinausgeht, sollte durch von HiKOKI autorisierte Service-Werkstätten durchgeführt werden. (Wird beispielsweise das Polrad unfachmännisch oder mit ungeeigneten Werkzeugen ausgebaut oder zum Ausbau der Kupplung blockiert, kann das Polrad beschädigt werden und als Folge davon brechen.) WARNUNG ○ Keinesfalls das Gerät in irgendeiner Weise abändern. Das Gerät nur für die Zwecke verwenden, für die es bestimmt ist. ○ Durch Eingriff e am Motor erlischt die EU-Betriebserlaubnis für diesen Motor. ○ Niemals eine Kettensäge ohne Sicherheitsvorrichtungen oder mit einer defekten Sicherheitsvorrichtung verwenden. Dies kann eine schwere Verletzung nach sich ziehen. ○ Die Verwendung einer nicht vom Hersteller empfohlenen bzw. zugelassenen Schneidgarnitur erhöht das Unfall- und Verletzungsrisiko. Kraftstoff sicherheit ○ Kraftstoff im Freien und von Funken und Feuer entfernt mischen und einfüllen. ○ Einen für Kraftstoff e zugelassenen Behälter verwenden. ○ In der Nähe des Kraftstoff s, des Geräts sowie beim Arbeiten mit dem Gerät ist das Rauchen zu unterlassen. ○ Vor dem Starten des Motors muss eventuell verschütteter Kraftstoff restlos entfernt werden. ○ Zum Starten des Motors das Gerät mindestens 3 m von der Kraftstoff einfüllstelle entfernen. ○ Vor dem Abnehmen des Tankdeckels den Motor ausschalten und ein paar Minuten lang abkühlen lassen. ○ Vor der Einlagerung des Geräts den Kraftstoff tank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft. ○ Gerät und Kraftstoff an einem Ort lagern, wo Kraftstoff dämpfe nicht mit Funken oder off enen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Berührung kommen können. WARNUNG Benzin ist leicht entzündlich und die Dämpfe können leicht eingeatmet werden, seien Sie also bei der Handhabung besonders achtsam. Schneidsicherheit ○ Das Gerät ausschließlich zum Schneiden von Holz und aus Holz bestehenden Gegenständen verwenden. ○ Zum Schutz der Atmungsorgane beim Schneiden von Holz, auf dem Insektenvernichtungsmittel versprüht wurde, eine Aerosolschutzmaske tragen. ○ Kinder, Tiere, Umstehende, Helfer usw. dürfen sich nicht innerhalb der Gefahrenzone aufhalten. Den Motor sofort abstellen, wenn sich jemand nähert. ○ Das Gerät mit der rechten Hand am hinteren Griff und der linken Hand am vorderen Griff fest halten. ○ Auf sicheren Stand und gutes Gleichgewicht achten! Nicht zu weit vorbeugen. Deutsch

000BookCS33EDPWE.indb18000BookCS33EDPWE.indb18 2019/01/249:39:322019/01/249:39:32○ Schneidwerkzeug und Schalldämpfer bei laufendem Motor vom Körper fernhalten. ○ Halten Sie das Schwert/die Kette unter Hüfthöhe. ○ Der Bediener muss sich vor dem Fällen eines Baumes mit der Handhabung und den Funktionen der Kettensäge vertraut machen. ○ Vor dem dem Fällen eines Baumes einen sicheren Rückzugsweg festlegen und freiräumen. ○ Das Gerät/die Maschine beim Schneiden mit beiden Händen und um den vorderen Griff gelegtem Daumen sicher festhalten, dabei einen festen Stand suchen, der ein sicheres Körpergleichgewicht gewährleistet. ○ Stehen Sie beim Schneiden seitlich des Schwertes – nie direkt hinter ihm. ○ Halten Sie den Stoßfänger mit Dorn nach vorne zu einem Baum, weil die Kette, wenn sie so ausgestattet ist, plötzlich in einen Baum gezogen werden kann. ○ Das aus einem Schnitt freikommende Gerät gut abstützen, damit sich die Bewegung nicht zu den Beinen, Füßen oder einem anderen Gegenstand fortsetzt. ○ Seien Sie gegen einen Rückstoß wachsam (wenn die Kettensäge nach oben und zurück auf den Bediener schlägt). Schneiden Sie nie mit der Schwertspitze. ○ Bei Standortwechseln unbedingt den Motor ausschalten und sicherstellen, dass das Schneidwerkzeug still steht. ○ Das Gerät niemals mit laufendem Motor auf dem Boden abstellen. ○ Vor dem Entfernen von Schmutz und Spänen vom Schneidwerkzeug den Motor ausschalten und sicherstellen, dass die Kette zum Stillstand gekommen ist. ○ Beim Arbeiten mit Motorgeräten stets einen Verbandskasten mitführen. ○ Starten oder lassen Sie den Motor nie in einem geschlossenen Raum oder Gebäude und nie in der Nähe einer entzündlichen Flüssigkeit laufen. Einatmen von Abgasen kann tödlich sein. Wartungssicherheit ○ Das Gerät vorschriftsmäßig warten. ○ Vor Durchführung von Wartungsarbeiten den Zündkerzenstecker abziehen, sofern es sich nicht um eine Vergasereinstellung handelt. ○ Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten. ○ Nur Original-Ersatzteile von HiKOKI verwenden, wie vom Hersteller empfohlen. VORSICHT Zerlegen Sie den Anreißstarter nicht. Sie könnten sich mit dem Anreißstarter verletzen. WARNUNG Fehlerhafte Wartung kann eine schwere Beschädigung des Motors oder eine schwere Verletzung zur Folge haben. Transport 0sund Lagerung ○ Das Gerät mit ausgeschaltetem Motor tragen und den Schalldämpfer vom Körper fernhalten. ○ Lassen Sie den Motor abkühlen, leeren Sie den Kraftstoff tank und sichern Sie das Gerät/die Maschine, bevor Sie sie verstauen oder transportieren. ○ Vor der Einlagerung des Geräts den Kraftstoff tank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft. ○ Das Gerät so lagern, dass es nicht in Kinderhände gerät. ○ Das Gerät sorgfältig reinigen und warten, um es dann an einem trockenen Ort zu lagern. ○ Bei Transport oder Lagerung darauf achten, dass der STOPP- Schalter ausgeschaltet ist. ○ Zum Transportieren und bei der Lagerung den Führungsschienenschutz anbringen. In Situationen, die nicht in dieser Anleitung behandelt sind, entsprechende Vor- und Umsicht walten lassen. Sollten Sie Hilfe benötigen, wenden Sie sich an einem einer von HiKOKI autorisierten Service-Werkstatt. WARNUNG RÜCKSCHLAGGEFAHR (Abb. 1) Eine der größten Gefahren beim Arbeiten mit einer Kettensäge ist ein Zurückschlagen des Geräts. Rückschlag kann beispielsweise auftreten, wenn man bei laufender Kette mit dem oberen Teil der Schienenspitze versehentlich einen Gegenstand berührt, oder wenn sich beim Durchschneiden eines Stamms der Spalt schließt und die Kette eingeklemmt wird. Ein versehentliches Berühren mit der Spitze kann die Schiene in einer blitzschnellen Bewegung nach oben und zurück schleudern. Wenn sich die Kette oben festfrisst, kann die Schiene unvermittelt heftig zurückgestoßen werden. Diese Reaktionen können beide verursachen, dass Sie die Kontrolle über die Kettensäge verlieren, was zu schweren Körperverletzungen führen könnte. Auch wenn Ihre Kettensäge Sicherheitsvorrichtungen eingebaut hat, sollten Sie sich nicht ausschließlich auf diese Sicherheitsfunktionen verlassen. Sie sollten jederzeit wissen, wo Ihre Schwertspitze ist. Ein Rückstoß tritt auf, wenn Sie zulassen, dass die Rückstoßzone (1) des Schwertes einen Gegenstand berührt. Benutzen Sie diesen Bereich nicht. Ein Rückstoß durch Einklemmen wird dadurch verursacht, dass sich ein Schnitt schließt und die obere Seite des Schwertes einklemmt. Untersuchen Sie Ihren Schnitt und vergewissern Sie sich, dass er sich beim Durchschneiden öff nen wird. Behalten Sie die Kontrolle während der Motor läuft, indem Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff fest im Griff halten und Ihre Daumen um die Griff e geschlossen sind. Halten Sie die Kettensäge bei der Arbeit immer mit beiden Händen und schneiden Sie mit hoher Motorgeschwindigkeit. Beachten Sie die Herstelleranweisungen zum Schärfen und zur Pfl ege der Sägekette. Bei einem Mangel an Pfl ege erhöht sich die Gefahr von Rückschlägen. Deutsch

)180 Trockengewicht (kg) (Ohne Führungsschiene und Kette) 3,7 Schnittlänge der Führungsschiene (mm) 350 400 Kettenteilung (mm) 9,53 Treibgliedstärke (mm) 1,27 Schalldruckpegel LpA (dB (A)) nach ISO 22868 Äquivalen *

Schallleistungspegel LwA (dB (A)) nach ISO 22868 Gemessener *

Unsicherheit Schallleistungspegel LwA (dB (A)) nach 2000/14/EG Gemessener *

) nach ISO 22867 Vorderer Griff *

Unsicherheit 3,8 4,6

Max. Motorleistung nach ISO 7293 (kW) 1,3 Max. Motordrehzahl (min

)13500 Leerlaufdrehzahl (min

) 2800 – 3200 Kettentyp 91PX (Oregon) Max. Kettengeschwindigkeit (m/Sek.) 25,7 Kettenrad (Zähnezahl) 6 Typ des Antriebskettenrads Stirnrad HINWEIS: Die Schall-/Vibrationspegel sind als zeitgewichtete Gesamtenergie für Schall-/Vibrationspegel unter verschiedenen Arbeitsbedingungen mit folgender Zeitverteilung berechnet:

: 1/3 Leerlauf, 1/3 Vollbetrieb, 1/3 Höchstgeschwindigkeit.

: 1/2 Vollbetrieb, 1/2 Höchstgeschwindigkeit. Alle Daten können ohne Vorankündigung Änderungen unterliegen. Deutsch

000BookCS33EDPWE.indb20000BookCS33EDPWE.indb20 2019/01/249:39:322019/01/249:39:32ZUSAMMENBAU WARNUNG Vor der Durchführung von Prüfungen oder Wartungsarbeiten immer den Motor abschalten. Versuchen Sie nie, den Motor ohne Seitengehäuse, und wenn Schwert und Kette nicht sicher befestigt sind, zu starten.

1. Ziehen Sie den vorderen Handschutz (2) zum Vordergriff , um zu

überprüfen, ob die Kettenbremse angezogen ist. (Abb. 2)

2. Die Führungsschienenbefestigungsmuttern (3) entfernen. Das

Seitengehäuse (4) abnehmen. (Abb. 3)

• Wenn der Krallenanschlag (5) montiert werden soll, den Krallenanschlag (5) mit zwei Schrauben an der Motoreinheit befestigen. (Abb. 4)

3. Die Führungsschiene (6) auf die Gewindebolzen (7) aufsetzen

und dann bis zum Anschlag in Richtung Kettenrad (8) schieben. (Abb. 5)

4. Überprüfen sie, ob die Richtung der Kettensäge (9) wie in

der Abbildung richtig ist, und richten Sie die Kette auf das Kettenzahnrad (8) aus. (Abb. 5)

5. Führen Sie die Kettenantriebsglieder in die Schwertrille rund um

das ganze Schwert (6) ein.

6. Installieren Sie das Seitengehäuse (4) an den Bolzen (7).

Achten Sie darauf, dass der Buckel des Kettenspannbolzens (10) in das Loch am Schwert (11) passt. (Abb. 5) Ziehen Sie dann die Schwert-Klemmmuttern (3) von Hand an, so dass sich das Schwert noch leicht nach oben und unten bewegen lässt. (Abb. 6)

7. Heben Sie das Schwertende an und spannen Sie die Kette

(9), indem Sie den Kettenspannbolzen (12) im Uhrzeigersinn drehen. Zum Prüfen der richtigen Spannung heben Sie die Mitte der Kette leicht. Es sollte ein Zwischenraum von etwa 0 - 0,5 mm zwischen Schwert (6) und dem Rand des Kettenglieds (13) sein. (Abb. 7, 8) VORSICHT

DIE RICHTIGE SPANNUNG IST ÄUSSERST WICHTIG

8. Heben Sie das Schwertende an und ziehen Sie die Schwert-

Klemmmuttern (3) mit dem Combibox-Spanner (14) gut fest. (Abb. 9)

9. Eine neue Kette dehnt sich nach der Inbetriebnahme, weshalb

die Spannung in den ersten 30 Betriebsminuten wiederholt kontrolliert und berichtigt werden muss. HINWEIS Für optimale Leistung und Langlebigkeit die Kettenspannung regelmäßig prüfen. VORSICHT ○ Wenn die Kette zu stark gespannt ist, werden das Schwert und die Kette rasch beschädigt. Ist die Kette dagegen zu locker gespannt, kann sie aus der Rille im Schwert heraus rutschen. ○ Die Kette nur mit Handschuhen anfassen! WARNUNG Die Kettensäge beim Betrieb mit beiden Händen gut festhalten. Einhändiges Sägen kann eine schwere Verletzung zur Folge haben! BETRIEB Kraftstoff (Abb. 10) WARNUNG ○ Die Kettensäge ist mit einem Zweitaktmotor ausgestattet. Sie muss daher mit Kraftstoff -Ölgemisch betrieben werden. Beim Handhaben von und Auftanken mit Kraftstoff ist stets für gute Belüftung zu sorgen. ○ Benzin ist hoch entzündlich und Sie können schwere Verletzungen davontragen, wenn Sie seine Dämpfe einatmen, oder ihn auf Ihrem Körper verschütten. Seien Sie bei der Handhabung von Benzin immer achtsam. Sorgen Sie immer für gute Belüftung, wenn Sie mit Benzin in Gebäuden hantieren. Kraftstoff ○ Stets einen bleifreien Markenkraftstoff mit einer Oktanzahl von 89 oder höher verwenden. ○ Original-Zweitaktöl oder ein fertiges Zweitaktgemisch in einem Mischungsverhältnis von 25:1 bis 50:1 verwenden. Hierzu die Anweisungen am Zweitaktölbehälter beachten oder einen einer von HiKOKI autorisierten Service-Werkstatt um Rat fragen. ○ Sollte Original-Zweitaktöl nicht zu beschaff en sein, ein qualitativ hochwertiges Öl mit Korrosionsschutz-Additiv verwenden, das laut Beschriftung speziell für luftgekühlte Zweitaktmotoren geeignet ist (Klassifi kation JASO FC oder ISO EGC). Kein BIA- oder TCW-Mischöl (für wassergekühlte Zweitakter) verwenden. ○ Unter keinen Umständen Mehrbereichsöl (10 W/30) oder Altöl verwenden. ○ Mischen Sie nie Benzin und Öl im Benzintank der Maschine. Kraftstoff und Öl immer in einem separaten sauberen Behälter mischen. Zuerst die Hälfte des zu verwendenden Benzins einfüllen. Dann die ganze Ölmenge. Die Kraftstoff mischung verrühren (schütteln). Das restliche Benzin hinzufügen. Die Kraftstoff mischung sorgfältig verrühren (schütteln), bevor sie in den Tank gefüllt wird. Mischungsverhältnis von Zweizyklen-Öl und Benzin Benzin (Liter) Zweizyklen-Öl (ml) Verhältnis 50:1 Verhältnis 25:1 0,5 10 ——— 20

Auftanken (Abb. 11) WARNUNG ○ Schalten Sie den Motor immer aus und lassen Sie ihn einige Minuten abkühlen, bevor Sie Benzin nachfüllen. Rauchen Sie nicht und bringen Sie keine off enen Flammen oder Funken in die Nähe des Ortes, an dem Sie Benzin nachfüllen. ○ Öff nen Sie zum Nachfüllen von Benzin den Benzintank (15) langsam, sodass ein möglicher Überdruck entweichen kann. ○ Ziehen Sie den Deckel des Benzintanks nach dem Nachfüllen sorgfältig fest. ○ Den Motor des Geräts mindestens 3 m von der Auftankstelle entfernt starten. ○ Eventuell auf die Kleidung geratenen Kraftstoff sofort mit Seife auswaschen. ○ Nach dem Auftanken sicherstellen, dass kein Kraftstoff ausläuft. Vor dem Betanken des Geräts den Bereich um den Tankdeckel gut säubern, damit kein Schmutz in den Tank gerät. Den Behälter vor dem Betanken schütteln, um Öl und Kraftstoff gut zu mischen. Kettenöl (Abb. 11) WARNUNG Benutzen Sie nie Altöl oder wiederaufbereitetes Öl. Eine Benutzung solchen Öls kann Ihre Gesundheit oder dieses Gerät schädigen. Öff nen Sie den Öltank (16) langsam und füllen Sie ihn mit Kettenöl auf. Benutzen Sie immer Kettenöl von hoher Qualität. Wenn der Motor läuft, wird das Kettenöl automatisch abgegeben. Füllen Sie den Öltank (16) jedes Mal mit Kettenöl auf, wenn Sie Benzin nachfüllen. HINWEIS Zum Einfüllen von Kraftstoff oder Kettenöl die Kettensäge so auf die Seite legen, dass die Tankdeckel oben sind. (Abb. 11)

EINSTELLUNG DER KETTENÖL-SCHMIERMENGE

Die Schmiermenge wurde im Werk auf maximale Schmierung voreingestellt, kann jedoch in Übereinstimmung mit den jeweiligen Einsatzbedingungen reguliert werden. Deutsch

000BookCS33EDPWE.indb21000BookCS33EDPWE.indb21 2019/01/249:39:322019/01/249:39:32Drehen Sie die Einstellschraube (17) gegen den Uhrzeigersinn um das Gemisch fetter einzustellen, im Uhrzeigersinn wird das Gemisch adgemagert. (Abb. 12) Funktion der Kettenbremse (Abb. 2, 13) Die Kettenbremse ist so konzipiert, dass sie in einem Notfall, z. B. bei einem Rückschlag, die Kette sofort zum Stillstand bringt. Die Bremse wird betätigt, indem man den vorderen Handschutz (2) zum Schwert hin bewegt. Bei aktivierter Kettenbremse bleibt die Kette festgestellt, so dass die Motordrehzahl auch bei stärkerem Drücken des Gashebels nicht zunimmt. Zum Lösen der Bremse den Kettenbremshebel (2) nach oben ziehen. Hochjagen des Motors mit aktivierter Kettenbremse verursacht eine Überhitzung der Kupplung mit eventuellen Folgeschäden.Sollte die Bremse beim Betrieb ausgelöst werden, ist sofort der Gashebel freizugeben, um die Motordrehzahl zu senken. Überprüfung der Aktivierung der Kettenbremse (Abb. 14)

1) Den Motor ausschalten.

2) Die Kettensäge mit beiden Händen waagrecht und mit der

Schienenspitze über einem Baumstumpf oder einem Stück Holz halten. Nun den vorderen Griff loslassen, so dass die Spitze der Schiene aufschlägt, und nachsehen, ob die Kettenbremse ausgelöst wurde. Die zur Auslösung erforderliche Höhe hängt von der jeweiligen Schienenlänge ab. Falls die Bremse nicht wirksam sein sollte, bitten Sie autorisierte Service-Werkstätten von HiKOKI um eine Inspektion und Reparaturen. Starten des kalten Motors (Abb. 2, 13, 15-18) VORSICHT Vergewissern Sie sich vor dem Starten, dass das Schwert/die Kette nichts berührt.

1. Schieben Sie den vorderen Handschutz (2) nach vor, sodass die

Bremse eingelegt ist. (Abb. 13)

2. Stellen Sie den (18) auf ON. (Abb. 15)

3. Drücken Sie die Einspritzpumpe (20) ungefähr zehn Mal, damit

das Benzin in den Vergaser fl ießt. (Abb. 16)

4. Drehen Sie den Choke-Hebel (19), um ihn auf START zu stellen

). (Abb. 16) Dadurch wird automatisch Halbdrosselung eingerastet.

5. Ziehen Sie den Anreißstarter (21) rasch und achten Sie darauf,

seinen Griff fest zu halten, so dass er nicht zurückschnellen kann. (Abb. 17)

6. Wenn Sie die erste Zündung hören, schieben Sie den Choke-

Hebel (19), um ihn auf RUN ( ) zu stellen (Abb. 16). HINWEIS Wenn der Choke-Hebel von Hand von der Stellung START( ) in die Stellung RUN ( ) gestellt wurde, wird der Gashebel halb off en gehalten (halbgedrosselt).

7. Ziehen Sie noch einmal den Anreißstarter (21) auf die oben

erwähnte Weise. (Abb. 17) HINWEIS Falls der Motor nicht startet, wiederholen Sie die Schritte 4 bis 7.

8. Sobald der Motor startet, ziehen Sie den Gashebel (23) ein Mal

voll und halten dabei die Gashebelsperre (22) gedrückt, dann geben Sie den Gashebel (23) sofort frei. Die Halbdrosselung ist dann ausgerastet. (Abb. 18)

9. Ziehen Sie den vorderen Handschutz (2) zu sich, sodass die

Bremse gelöst ist. (Abb. 2) Lassen Sie den Motor etwa 2-3 Minuten warmlaufen, bevor Sie ihn belasten. Lassen Sie den Motor nicht ohne Last mit hoher Geschwindigkeit laufen, um eine Verringern der Lebensdauer des Motors zu vermeiden. Starten des warmen Motors Führen Sie für einen Motor mit Anreißstarter nur die Schritte 1, 2, 7 und 9 des Startvorgangs durch. Wenn der Motor nicht startet, gehen Sie zum Starten wie bei einem kalten Motor vor. Testen der Kettenschmierung (Abb. 19) Prüfen Sie, ob das Kettenöl ordnungsgemäß abgegeben wird. Wenn sich die Sägekette zu drehen beginnt, richten Sie den Kopf des Schwertes auf einen Baumstumpf o.ä. und ziehen den Gashebel, um den Motor etwa 10 Sekunden mit hoher Geschwindigkeit laufen zu lassen. Wenn der Baumstumpf mit Kettenöl besprüht wird, dann wird es ordnungsgemäß abgegeben. WARNUNG Tragen Sie die Maschine nicht mit laufendem Motor. Stoppen (Abb. 20) Verringern Sie die Motorgeschwindigkeit und drücken Sie den Stoppschalter (18) auf Stoppstellung. WARNUNG Legen Sie die Maschine nicht an Stellen ab, wo entzündliche Stoff e sind wie etwa trockenes Gras, denn der Schalldämpfer ist nach dem Stoppen des Motors noch heiß. HINWEIS Wenn der Motor nicht stoppt, kann sein Stopp erzwungen werden, indem man den Choke-Hebel auf Position START

) dreht. Bitten Sie vor einem erneuten Start des Motors eine von HiKOKI autorisierte Servicewerkstatt um eine Reparatur. WARNUNG ○ Überstrecken Sie sich nicht und schneiden Sie nicht oberhalb der Schulterhöhe. ○ Seien Sie beim Baumfällen besonders vorsichtig und benutzen Sie die Kettensäge nicht in einer Stellung mit der Schwertspitze nach oben bzw. über Schulterhöhe. KETTENFANGBOLZEN Der Kettenfangbolzen sitzt an der Motoreinheit unterhalb der Kette und hat die Aufgabe, eine gerissene Kette aufzufangen, so dass sie den Bediener nicht verletzt. WARNUNG Beim Sägen nicht in einer Linie mit der Kette stehen. GRUNDLAGEN ZUM FÄLLEN, ENTASTEN UND ABLÄNGEN Die folgenden Informationen sind als allgemeine Einführung in die Schnitttechniken für den praktischen Einsatz einer Kettensäge gedacht. WARNUNG ○ Diese Information deckt nicht alle spezifi schen Situationen ab, die durch Unterschiede in Gelände, Vegetation, Holzart, Form und Größe von Bäumen usw. bedingt sein können. Wenden Sie sich an von HiKOKI autorisierten Service-Werkstatt, eine Forstverwaltung, oder an örtliche Forstschulen für Beratung zu spezifi schen Problemen beim Holzschneiden. Das wird Ihre Arbeit effi zienter und sicherer machen. ○ Nicht unter ungünstigen Wetterverhältnissen arbeiten, z. B. in dichtem Nebel, starkem Regen, bitterer Kälte oder starkem Wind u. dgl. Schlechte Witterung führt nicht nur zu schneller Ermüdung, sondern birgt auch andere Gefahrenquellen in sich, z. B. einen schlüpfrigen Untergrund. Beim Fällen eines Baumes in starkem Wind kann dieser unerwartet in eine andere Richtung fallen und schwere Sach- oder Personenschäden verursachen. VORSICHT Kettensägen niemals als Hebel oder für andere Zwecke verwenden, für die sie nicht vorgesehen sind! WARNUNG ○ Bei der Arbeit den Boden im Auge behalten, um nicht über Baumstümpfe, Wurzeln, Gesteinsbrocken, Äste und gefällte Bäume zu stolpern. Auch auf Löcher und Gräben im Boden achten. An Hängen und auf unebenem Boden besondere Vorsicht walten lassen. Schalten Sie den Motor aus, wenn Sie von einem Arbeitsplatz zu einem anderen gehen. Schneiden Sie immer mit weit geöff neter Drossel. Eine sich langsam bewegende Kette kann sich leicht verfangen und die Kettensäge zum Schleudern bringen. Deutsch

000BookCS33EDPWE.indb22000BookCS33EDPWE.indb22 2019/01/249:39:322019/01/249:39:32○ Benutzen Sie die Kettensäge nie mit nur einer Hand. Sie können die Kettensäge einhändig nicht ordentlich kontrollieren. Wenn Sie die Kontrolle verlieren, könnten Sie sich schwer verletzen. Halten Sie den Körper der Kettensäge eng an Ihrem Körper, um die Kontrolle zu verbessern und die Belastung zu verringern. Wenn Sie mit dem unteren Teil der Säge schneiden, zieht die Reaktionskraft die Kettensäge von Ihnen weg zum Holz hin, das geschnitten wird. Die Säge bestimmt dann die Schnittgeschwindigkeit und das Sägemehl fl iegt in Ihre Richtung. (Abb. 21) ○ Wenn Sie mit dem oberen Teil der Säge schneiden, zieht die Reaktionskraft die Kettensäge zu Ihnen hin und vom Holz weg, das geschnitten wird. (Abb. 22) ○ Wenn die Kettensäge weit genug zurückgeschoben wird, so dass Sie mit der Spitze des Schwertes zu schneiden beginnen, besteht Gefahr eines Rückstoßes. Die sicherste Schneidemethode ist, mit dem unteren Teil der Kette zu schneiden. Mit dem oberen Teil zu sägen macht es schwerer, die Kettensäge unter Kontrolle zu behalten, und erhöht die Gefahr eines Rückstoßes. ○ Sollte die Kette blockieren, lassen Sie sofort den Gashebel los. Wenn der Gashebel bei blockierter Kette auf hoher Drehzahl bleibt, läuft die Kupplung heiß und macht dann Schwierigkeiten. HINWEIS Halten Sie den Stoßfänger mit Dorn immer nach vorne zu einem Baum, weil die Kette, wenn sie so ausgestattet ist, plötzlich in einen Baum gezogen werden kann. FÄLLEN Fällen eines Baumes erfordert Übung und ein gutes Einschätzungsvermögen. Der Baum muss dabei in einen vorbestimmten Bereich (Fällrichtung) fallen, ohne umstehende Bäume u. dgl. zu beschädigen. Vor dem Fällen eines Baumes alle Faktoren prüfen, die die Fällrichtung beeinfl ussen, unter Anderem: Standwinkel des Baums. Form der Krone. Eventueller Schnee auf der Krone. Windrichtung und -stärke. Gegenstände innerhalb der Reichweite des Baums (andere Bäume, Leitungen, Straßen, Gebäude usw.). WARNUNG ○ Stets den allgemeinen Zustand des Baums untersuchen. Den Stamm auf Faul- und Schwachstellen untersuchen, die ein frühzeitiges Brechen und Fallen des Baums verursachen können. ○ Auch auf abgestorbene Aste achten, die beim Fällen abbrechen und Verletzungen verursachen können. Beim Fällen darauf achten, dass Tiere und andere Personen mindestens das Zweifache der Baumlänge entfernt sind. Gestrüpp und Aste in der näheren Umgebung des Baums entfernen. Einen Rückzugsweg entgegen der Fällrichtung vorbereiten.

GRUNDREGELN ZUM FÄLLEN EINES BAUMES

Bäume werden gewöhnlich in zwei Arbeitsgängen gefällt: Ausschneiden des Fallkerbs und der abschließende Fällschnitt. Zunächst wird an der Fällrichtungsseite des Stamms der obere (schräge) Kerbschnitt gemacht. Beim darauff olgenden Ausschneiden des Kerbs ist darauf zu achten, dass der zweite Einschnitt nicht zu tief in den Stamm gesägt wird. Der Fallkerb muss so ausgeschnitten werden, dass beim abschließenden Fällschnitt eine ausreichend breite und starke Bruchleiste stehen bleibt. Der Winkel sollte so breit sein, dass der Stamm beim Fall ausreichend lange in Fällrichtung gehalten wird. Der Fällschnitt wird danach auf der anderen Seite 3 bis 5 cm oberhalb des unteren Kerbschnitts in den Stamm gesägt. (Abb. 23)

Den Stamm des zu fällenden Baumes niemals ganz durchsägen. Stets eine ausreichend starke Bruchleiste stehen lassen. Die Bruchleiste führt den fallenden Baum. Wenn die Bruchleiste durchtrennt wird, fällt der Baum unter Umständen in eine andere Richtung. Beim Fällschnitt einen Keil oder ein Fälleisen in den Einschnitt treiben, bevor der Baum an Standfestigkeit verliert und sich zu bewegen beginnt. Der Keil verhütet, dass die Schiene im Einschnitt eingeklemmt wird, wenn der Baum nicht in die vorgesehene Richtung fällt. Vor dem endgültigen Umkeilen und Fällen des Baumes noch einmal sichergehen, dass sich keine Personen im Fällbereich befi nden. FÄLLSCHNITT BEI EINEM STAMM, DESSEN DURCHMESSER MEHR ALS DAS ZWEIFACHE DER SCHIENENLÄNGE BETRÄGT Zunächst einen großen Fallkerb mit breitem Winkel ausschneiden. Danach in der Mitte der Kerbe mit einem Stechschnitt waagrecht in den Stamm sägen. Dabei links und rechts eine ausreichend starke Bruchleiste stehen lassen. (Abb. 24) Danach den Fällschnitt wie in Abb. 25 um den Stamm herum vornehmen. WARNUNG Dieses Verfahren ist extrem gefährlich, da es den Einsatz der Schienenspitze erfordert und Rückschläge nicht ausgeschlossen sind. Das Fällen von Bäumen sollte grundsätzlich von entsprechend geschulten Fachkräften ausgeführt werden. ENTASTEN Unter Entasten versteht man das Entfernen der Äste von einem gefällten Baum. WARNUNG Die meisten Unfälle durch Rückschlag ereignen sich beim Entasten. Niemals mit der Schienenspitze sägen! Unbedingt darauf achten, dass die Schienenspitze beim Hantieren der Säge nicht mit dem Stamm, Ästen oder anderen Gegenständen in Berührung kommt. Unter Spannung stehende Äste sind besonders gefährlich, da sie beim Durchschneiden wie ein Peitsche hervorschnellen und direkt oder indirekt Verletzungen verursachen können. (Abb. 26) Stehen Sie auf der linken Seite des Baumstamms. Behalten Sie einen sicheren Stand bei und legen Sie die Kettensäge an den Baumstamm an. Halten Sie die Kettensäge eng bei sich, so dass Sie volle Kontrolle über sie haben. Ausreichend Abstand zur Kette einhalten. Bei Änderungen des Standorts die Kette stets auf der anderen Seite des Stamms halten. Auf Äste achten, die unter Spannung stehen, da diese beim Abschneiden wie eine Peitsche wirken.

ABSCHNEIDEN STÄRKERER ÄSTE

Beim Schneiden dicker Äste verklemmt sich die Führungsschiene leicht. Unter Spannung stehende Äste können unvermittelt brechen und hochschnellen und sollten daher besser in mehreren Arbeitsgängen entfernt werden. Im Allgemeinen gelten hier dieselben Prinzipien wie beim Ablängen. Gute Voraussicht und sorgfältige Arbeitsplanung sind die beste Versicherung gegen Unfälle.

TRENNSCHNITTE/ABLÄNGEN

Zunächst sollte man sich überlegen, was beim Durchsägen des Stamms passiert. Den Stamm auf Belastungspunkte untersuchen und so sägen, dass die Schiene nicht eingeklemmt wird. ABLÄNGEN VON STÄMMEN, DRUCK VON OBEN Einen festen Stand einnehmen. Zunächst oben einen Entlastungsschnitt machen. Dieser darf nicht zu tief sein, 1/3 des Stammdurchmessers ist ausreichend. Danach den Trennschnitt von unten her machen. Die beiden Einschnitte müssen sich decken. (Abb. 27)

28. Entlastungsschnitt

33. Relative Tiefe der beiden Einschnitte

IST ALS DIE SCHIENENLÄNGE

Zunächst einen Einschnitt an der gegenüberliegenden Seite des Stamms machen. Ziehen Sie die Kettensäge zu sich heran und wiederholen Sie dann die vorhergehende Prozedur. (Abb. 28) Sollte der Stamm auf dem Boden liegen, den Trennschnitt mit einem Stechschnitt einleiten, um zu verhüten, dass in den Boden gesägt wird. Danach den Trennschnitt von unten her machen. (Abb. 29) WARNUNG RÜCKSCHLAGGEFAHR Stechschnitte dürfen nur von geschulten Kräften gemacht werden, da hierbei mit der Schienenspitze gesägt wird und Rückschläge nicht auszuschließen sind. ABLÄNGEN VON STÄMMEN, DRUCK VON UNTEN Einen festen Stand einnehmen. Zunächst unten einen Entlastungsschnitt machen. Dieser darf nicht zu tief sein, 1/3 des Stammdurchmessers ist ausreichend. Danach den Trennschnitt von oben her machen. Die beiden Einschnitte müssen sich decken. (Abb. 30)

34. Entlastungsschnitt

39. Relative Tiefe der beiden Einschnitte

BEI STÄMMEN MIT EINEM DURCHMESSER, DER GRÖSSER

IST ALS DIE SCHIENENLÄNGE

Zunächst einen Einschnitt an der gegenüberliegenden Seite des Stamms machen. Ziehen Sie die Kettensäge zu sich heran und wiederholen Sie dann die vorhergehende Prozedur. Sollte der Stamm auf dem Boden liegen, den Entlastungsschnitt mit einem Stechschnitt einleiten. Danach den Trennschnitt von oben her machen. (Abb. 31) WARNUNG RÜCKSCHLAGGEFAHR Stechschnitte dürfen nur von geschulten Kräften gemacht werden, da hierbei mit der Schienenspitze gesägt wird und Rückschläge nicht auszuschließen sind. (Abb. 32)

WENN DIE KETTENSÄGE EINGEKLEMMT WIRD

Stoppen Sie den Motor. Heben Sie den Baumstamm an oder verändern Sie seine Lage, indem Sie einen dicken Ast oder eine Stange als Hebel benutzen. Versuchen Sie nicht, die Kettensäge herauszuziehen. Wenn Sie das tun, können Sie den Griff verbiegen, oder sich mit der Kettensäge verletzen, wenn sie plötzlich frei kommt. WARTUNG Vergaserseinstellung (Abb. 33) Im Vergaser werden Luft und Kraftstoff gemischt. Der Vergaser wurde beim werkseitigen Probelauf des Motors bereits eingestellt. Je nach Klima und Höhenlage des Einsatzorts kann eine Korrektur dieser Einstellung erforderlich werden. Der Vergaser bietet eine Einstellmöglichkeit: T = Leerlauf-Einstellschraube. Einstellung des Leerlaufs (T) Der Luftfi lter muss sauber sein. Bei korrekter Einstellung dreht das Schneidwerkzeug sich im Leerlauf nicht mit. Falls eine Einstellung notwendig ist, bei laufendem Motor die Leerlauf-Einstellschraube T (im Uhrzeigersinn) hineindrehen, bis das Schneidwerkzeug sich zu drehen beginnt. Die Schraube danach (gegen den Uhrzeigersinn) wieder herausdrehen, bis sich das Schneidwerkzeug nicht mehr mitdreht. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in jeder Lage gut unterhalb der Drehzahl läuft, bei der das Schneidwerkzeug sich zu drehen beginnt. Wenn die Leerlaufdrehzahl nicht so eingestellt werden kann, dass sich das Schneidwerkzeug nicht mitdreht, einen einer von HiKOKI autorisierten Service-Werkstatt aufsuchen. WARNUNG Im Leerlauf darf sich das Schneidwerkzeug auf keinen Fall mitdrehen. HINWEIS Berühren Sie nicht das Einstellmittel für hohe Drehzahl (H) und das Einstellmittel für niedrige Drehzahl (L). Einstellungen dürfen hier nur von den vom HiKOKI autorisierte Service-Werkstätten vorgenommen werden. Wenn Sie daran drehen, können Sie den Motor stark beschädigen. Luftfi lter (Abb. 34) Den Luftfi lter (40) regelmäßig von Staub und Schmutz befreien zur Vermeidung von: ○ Vergaserstörungen. ○ Startschwierigkeiten. ○ Leistungsverminderung. ○ Unnötiger Verschleiß von Motorteilen. ○ Unnormal hoher Kraftstoff verbrauch. Den Luftfi lter mindestens täglich reinigen, bei extremer Staubbelastung entsprechend öfter. Den Luftfi lterdeckel (41) abnehmen und den Filter (40) herausnehmen. Die Teile in warmer Seifenlauge spülen. Den Luftfi lter erst wieder einbauen, wenn er vollständig trocken ist. Ein Luftfi lter, der bereits längere Zeit verwendet wurde, wird nicht vollständig sauber. Er sollte daher in regelmäßigen Abständen durch einen neuen ersetzt werden. Ein beschädigter Luftfi lter muss umgehend ausgewechselt werden. Zündkerze (Abb. 35) Der Zustand der Zündkerze wird durch folgende Faktoren beeinträchtigt: ○ Eine falsche Vergasereinstellung. ○ Falsches Kraftstoff gemisch (zu viel Öl im Benzin). ○ Verschmutzter Luftfi lter. ○ Harte Einsatzbedingungen (z.B. bei kalter Witterung). Diese Faktoren verursachen Ablagerungen an den Elektroden der Zündkerze, die zu Betriebsstörungen und Startschwierigkeiten führen können. Wenn der Motor einen Leistungsabfall zeigt, schwer zu starten ist oder den Leerlauf nicht gut hält, immer als erstes die Zündkerze kontrollieren. Ist die Zündkerze verschmutzt, so ist sie zu reinigen und der Elektrodenabstand zu prüfen. Den Abstand bei Bedarf korrigieren. Der korrekte Elektrodenabstand beträgt 0,6 mm. Die Zündkerze ist nach ungefähr 100 Betriebsstunden bzw. bei starkem Verschleiß der Elektroden auszutauschen. HINWEIS In manchen Gebieten ist zur Unterdrückung von Zündstörungen die Verwendung einer Zündkerze mit eingebautem Widerstand vorgeschrieben. Sollte das Gerät anfänglich mit einer solchen Zündkerze ausgestattet gewesen sein, müssen auch später stets gleichwertige Ersatzkerzen verwendet werden. Ölbohrung (Abb. 36) Die Ölbohrung (42) sollte bei jeder Gelegenheit gesäubert werden. Führungsschiene (Abb. 37) Reinigen Sie vor Benutzung der Maschine die Rille und den Schmiernippel (43) am Schwert. Seitengehäuse (Abb. 38) Das Seitengehäuse und den Bereich um die Antriebsmechanik regelmäßig von Sägemehl und Schmutzteilchen befreien. Diesen Bereich von Zeit zu Zeit mit Öl oder Fett schmieren, um Korrosionsbildung vorzubeugen, da gewisse Baumarten einen relativ hohen Säuregehalt haben. HINWEIS Ziehen Sie den vorderen Handschutz zu sich heran und lösen Sie die Bremse, um das Seitengehäuse entfernen bzw. installieren zu können. Kraftstoff fi lter (Abb. 39) Den Kraftstoff fi lter (44) aus dem Kraftstoff tank ziehen und gut mit Lösungsmittel auswaschen. Den Filter danach wieder in den Tank schieben. Deutsch

000BookCS33EDPWE.indb24000BookCS33EDPWE.indb24 2019/01/249:39:332019/01/249:39:33HINWEIS Wenn der Benzinfi lter (44) durch Staub und Schmutz hart geworden ist, tauschen Sie ihn aus. Kettenölfi lter (Abb. 39) Den Kettenölfi lter (45) herausziehen und gut mit Lösungsmittel auswaschen. Den Filter danach wieder in den Tank schieben. HINWEIS Wenn der Ölfi lter (45) durch Staub und Schmutz hart geworden ist, tauschen Sie ihn aus. Längerfristige Lagerung Den Kraftstoff vollständig aus dem Tank ablassen. Den Motor starten und laufen lassen, bis er von selbst stoppt. Eventuell beim Einsatz entstandene Schäden instand setzen. Das Gerät mit einem sauberen Lappen oder Druckluft gründlich reinigen. Einige Tropfen Zweitaktmotoröl durch die Zündkerzenbohrung in den Zylinder geben und den Motor einige Male mit dem Zugstarter drehen, damit sich das Öl gut verteilt. Das Gerät abdecken und an einem trockenen Ort lagern.

Schneidzahnteile (Abb. 40, 41) WARNUNG ○ Beim Schärfen der Kette Handschuhe tragen. ○ Die Stirnfl äche der Tiefenbegrenzer unbedingt abrunden, um die Rückschlaggefahr zu verringern und ein Brechen von Verbindungsgliedern zu vermeiden.

55. Korrekter Winkel des Zahndachs (Steilheit abhängig vom

56. Leicht vorstehender „Haken“ bzw. Spitze (bei anderen

Kettentypen abgerundet)

57. Oberster Punkt des Tiefenbegrenzers in korrekter Höhe

unterhalb der Zahndachebene

58. Abgerundetes Stirnende des Tiefenbegrenzers

HERUNTERFEILEN DER TIEFENBEGRENZER

WARNUNG ○ Der obere Teil der Kettenglieder des Stoßfängers (59) darf nicht mit einer Feile geglättet oder verformt werden. (Abb. 42) ○ Richten Sie die Tiefenanzeige auf die angegebene Einstellung ein. Wird das nicht befolgt, steigt die Möglichkeit eines Rückstoßes, was zu Verletzungen führen kann.

1) Nach wiederholtem Schärfen der Schneidzähne mit einem

Feilenhalter ist auch auch die Höhe der Tiefenbegrenzer zu kontrollieren und ggf. zu korrigieren.

2) Die Tiefenbegrenzer bei jedem dritten Schärfen der Kette

3) Eine Tiefenlehre auf die Schneidzähne aufl egen. Sollte der

Tiefenbegrenzer überstehen, ihn mit einer Flachfeile bis auf die Höhe der Tiefenlehre herunterfeilen. Dabei von Kettenmitte in Richtung des nach außen versetzten Schneidzahnes feilen. (Abb. 43)

4) Nach der Korrektur mit der Tiefenlehre die Stirnfl äche des

Tiefenbegrenzers rundfeilen, um die ursprüngliche Form zu bewahren. Befolgen Sie immer die empfohlene Einstellung der Tiefenanzeige, die Sie im Wartungs- und Bedienungshandbuch Ihrer Kettensäge fi nden. (Abb. 44)

ALLGEMEINE ANWEISUNGEN ZUM SCHÄRFEN DER

SCHNEIDZÄHNE Den jeweiligen Schneidzahn von der anderen Kettenseite her von innen nach außen mit der Rundfeile (60) schärfen. Hierbei nur beim Vorwärtshub feilen. (Abb. 45)

5) Darauf achten, dass alle Schneidzähne dieselbe Länge haben.

6) Die Schneiden (Seitenplatte (61) und Zahndach (62))

der Schneidzähne so weit bearbeiten, dass vorhandene Beschädigungen beseitigt werden. (Abb. 46) FEILWINKEL BEIM SCHÄRFEN DER SÄGEKETTE

3. Tiefenbegrenzermaß 0,025″

4. Seitenplatten-Feilwinkel 80°

5. Zahndachwinkel 30°

6. Feilführungswinkel 90°

Wartungsplan Im Folgenden sind einige allgemeine Wartungsanweisungen aufgeführt. Weitergehende Informationen erhalten Sie bei einem einer von HiKOKI autorisierten Service-Werkstatt. Inspektion und Service vor Gebrauch ○ Vergewissern Sie sich, dass das Antivibrationsgummi fest sitzt und dessen Halterungen weder lose noch beschädigt sind. ○ Vergewissern Sie sich, dass die Antivibrationsfedern fest sitzen und deren Halterungen weder lose noch beschädigt sind. ○ Prüfen Sie den vorderen und den hinteren Griff auf Verformungen oder Schäden. ○ Prüfen Sie, ob die Befestigungen des vorderen und des hinteren Griff s ausreichend angezogen und unbeschädigt sind. ○ Überprüfen Sie, ob die Schrauben, Muttern usw. an jedem Teil ausreichend angezogen und unbeschädigt sind. Tägliche Wartung ○ Das Äußere des Geräts reinigen. ○ Die Ölbohrung am Gerät säubern. ○ Die Führungsnut und die Ölbohrung der Schiene säubern. ○ Das Seitengehäuse von Sägemehl befreien. ○ Prüfen, ob die Sägekette scharf ist. ○ Überprüfen Sie, ob die Schwert-Klemmmuttern ausreichend angezogen sind. ○ Vergewissern Sie sich, dass das Schwert unbeschädigt ist und sich sicher einpassen lässt. ○ Prüfen, ob Mutter und Schrauben ausreichend fest angezogen sind. ○ Prüfen Sie die Spitze der Führungsschiene. Falls sie Verschleißspuren aufweist, tauschen Sie die Spitze gegen eine neue Spitze aus. ○ Prüfen Sie das Kettenbremsband. Falls es Verschleißspuren aufweist, tauschen Sie es gegen ein neues Teil aus. ○ Überprüfen Sie, ob sich die Kette nicht dreht, wenn der Motor im Leerlauf läuft. ○ Den Luftfi lter säubern. Wöchentliche Wartung ○ Den Rücklaufstarter prüfen; insbesondere das Seil. ○ Die Zündkerze äußerlich reinigen. ○ Die Zündkerze herausschrauben und den Elektrodenabstand kontrollieren. Den Abstand auf 0,6 mm einstellen oder die Zündkerze auswechseln. ○ Überprüfen Sie, ob die Lufteinlassöff nung am Anreißstarter nicht verstopft ist. Monatliche Wartung ○ Den Kraftstoff tank mit Benzin ausspülen und den Kraftstoff fi lter reinigen. ○ Den Kettenölfi lter säubern. ○ Das Äußere des Vergasers und seine Umgebung reinigen. Deutsch

000BookCS33EDPWE.indb25000BookCS33EDPWE.indb25 2019/01/249:39:332019/01/249:39:33Vierteljährliche Wartung ○ Reinigen Sie die Kühlrippen am Zylinder. ○ Den Lüfter und seine Umgebung reinigen. ○ Den Schalldämpfer von Rußablagerungen befreien. VORSICHT Das Reinigen von Zylinderrippen, Gebläse und Schalldämpfer muss von einem von HiKOKI autorisierten Service-Werkstatt durchgeführt werden. HINWEIS Zum Bestellen der Teile bei von HiKOKI autorisierten Service- Werkstatt geben Sie bitte die Artikelnummern an, die im Abschnitt Stückliste in dieser Gebrauchsanleitung angegeben sind. Kombinationen von Schwert und Sägekette SCHIENENNUMMER LÄNGE- TYP SCHNEIDENTYP KETTENNUMMER (OREGON) MODELLNUMMER E&S PO14-50CR PO16-50CR 14″ 16″ KETTENRAD KETTENRAD 91PX – 52 91PX – 57 Deutsch

DIMINUER LA HAUTEUR DES LIMITEURS DE PROFONDEUR

EG-KONFORMITÄTSERKLÄRUNG
