BEDIENUNGSANLEITUNG MTM MEDISANA

Oberarm-Blutdruck-Messgerät MTM

Bitte sorgfältig lesen! Please read carefully!

D Gebrauchsanweisung

Klappen Sie bitte diese Seite auf und lassen Sie sie zur schnellen Orientierung aufgeklappt.

1 Oberarmmanschette mit Luftschlauch
2 START-Taste
3 Display
4 SET-Taste
5 MODE-Taste
6 USB-Schnittstelle
7 Anschluss für Netzteil
8 Anschluss für Luftschlauch

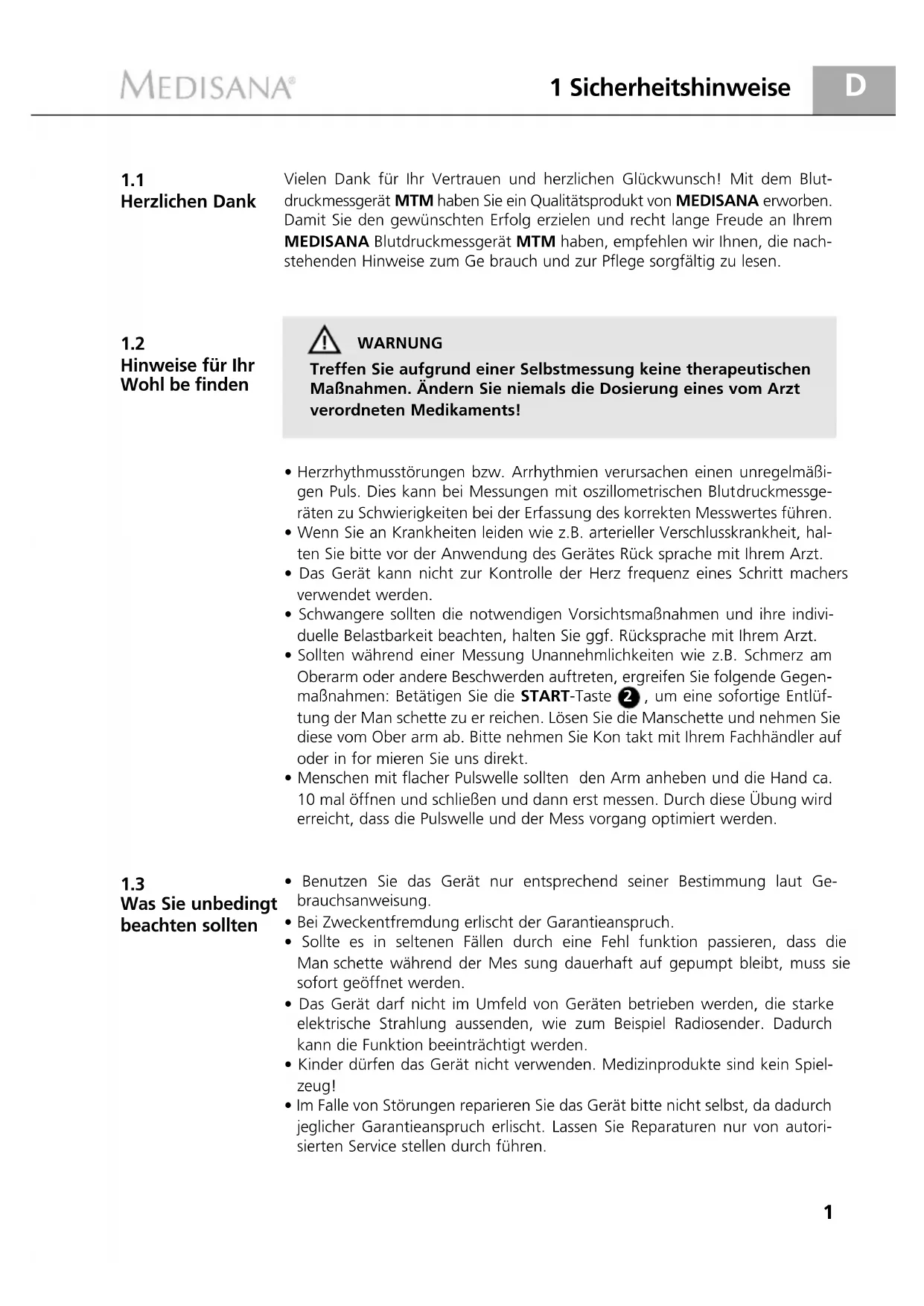

Vielen Dank für Ihr Vertrauen und herzlichen Glückwunsch! Mit dem Blutdruckmessgerät MTM haben Sie ein Qualitätsprodukt von MEDISANA erworben. Damit Sie den gewünschten Erfolg erzielen und recht lange Freude an Ihrem MEDISANA Blutdruckmessgerät MTM haben, empfehlen wir Ihnen, die nachstehenden Hinweise zum Ge brauch und zur Pflege sorgfältig zu lesen.

1.2 Hinweise für Ihr Wohl be finden

! WARNING

Treffen Sie aufgrund einer Selbstmessung keine therapeutischen Maßnahmen. Ändern Sie niemals die Dosierung eines vom Arzt verordneten Medikaments!

• Herzrhythmusstörungen bzw. Arrhythmien verursachen einen unregelmäßigen Puls. Dies kann bei Messungen mit oszillometrischen Blutdruckmessgeräten zu Schwierigkeiten bei der Erfassung des korrekten Messwertes führen.
• Wenn Sie an Krankheiten leiden wie z.B. arterieller Verschlusskrankheit, halten Sie bitte vor der Anwendung des Gerätes Rück sprache mit Ihrem Arzt.
• Das Gerät kann nicht zur Kontrolle der Herz frequenz eines Schritt machers verwendet werden.
• Schwangere sollten die notwendigen Vorsichtsmaßnahmen und ihre individuelle Belastbarkeit beachten, halten Sie ggf. Rücksprache mit Ihrem Arzt.
• Sollten während einer Messung Unannehmlichkeiten wie z.B. Schmerz am Oberarm oder andere Beschwerden auftreten, ergreifen Sie folgende Gegenmaßnahmen: Betätigen Sie die START-Taste 2, um eine sofortige Entlüftung der Man schette zu er reichen. Lösen Sie die Manschette und nehmen Sie diese vom Ober arm ab. Bitte nehmen Sie Kon takt mit Ihrem Fachhändler auf oder in for mieren Sie uns direkt.
• Menschen mit flacher Pulswelle sollten den Arm anheben und die Hand ca. 10 mal öffnen und schließen und dann erst messen. Durch diese Übung wird erreicht, dass die Pulswelle und der Mess vorgang optimiert werden.

1.3 Was Sie unbedingt beachten sollten

• Benutzen Sie das Gerät nur entsprechend seiner Bestimmung laut Gebrauchsanweisung.
• Bei Zweckentfremdung erlischt der Garantieanspruch.
• Sollte es in seltenen Fällen durch eine Fehl funktion passieren, dass die Man schette während der Mes sung dauerhaft auf gepumpt bleibt, muss sie sofort geöffnet werden.
• Das Gerät darf nicht im Umfeld von Geräten betrieben werden, die starke elektrische Strahlung aussenden, wie zum Beispiel Radiosender. Dadurch kann die Funktion beeinträchtigt werden.
• Kinder dürfen das Gerät nicht verwenden. Medizinprodukte sind kein Spielzeug!
• Im Falle von Störungen reparieren Sie das Gerät bitte nicht selbst, da dadurch jeglicher Garantieanspruch erlischt. Lassen Sie Reparaturen nur von autorisierten Service stellen durch führen.

1.4 Lieferumfang und Verpackung

- Schützen Sie das Gerät vor Feuch tigkeit. Sollte dennoch einmal Flüssigkeit in das Gerät eindringen, müssen die Batterien sofort entfernt und weitere Anwen dün gen vermieden werden. Setzen Sie sich in diesem Fall mit Ihrem Fach händler in Verbindung oder informieren Sie uns direkt. Wie Sie uns erreichen können, steht auf der Adress seite.

Bitte prüfen Sie zunächst, ob das Gerät vollständig ist. Zum Liefer umfang gehören:

• 1 MEDISANA Blutdruckmessgerät MTM
• 1 Manschette mit Luftschlauch • 1 USB-Kabel
• 4 Batterien (Typ AA, LR 6) 1,5V • 1 Software CD
• 1 Aufbewahrungstasche • 1 Gebrauchsanweisung

Verpackungen sind wiederverwendbar oder können dem Rohstoffkreislauf zurückgeführt werden. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung.

WARNUNG

Achten Sie darauf, dass die Verpackungsfolien nicht in die Hände von Kindern gelangen. Es besteht Erstickungsgefahr!

2.1 Was ist Blutdruck?

Blutdruck ist der Druck, der bei jedem Herzschlag in den Gefäßen entsteht. Wenn sich das Herz zusammenzieht (=Systole) und Blut in die Arterien pumpt, führt das zu einem Druck anstieg. Dessen höchster Wert wird als systolischer Druck bezeichnet und bei einer Blutdruck messung als erster Wert gemessen. Wenn der Herzmuskel erschlafft, um neues Blut aufzunehmen, sinkt auch der Druck in den Arterien. Sind die Gefäße entspannt, wird der zweite Wert – der diastolische Druck – gemessen.

2.2 Wie funktioniert die Messung?

Das MTM ist ein Blutdruckmessgerät, das für die Blutdruckmessung am Oberarm bestimmt ist. Die Messung erfolgt hier durch einen Mikro prozessor, der über einen Drucksensor die Schwingungen auswertet, die beim Aufpumpen und Ablassen der Blutdruckmanschette über die Arterie entstehen.

2.3 Warum ist es sinnvoll, den Blut druck zu Hause zu messen?

MEDISANA verfügt über mehrjährige Erfahrung auf dem Gebiet der Blutduckmessung. Die hohe Genauigkeit des Messprinzips der MEDISANA-Geräte wird von umfangreichen klinischen Studien, die nach strengen internationalen Standards durchgeführt werden, belegt. Ein wichtiges Argu ment für die Blutdruckmessung zu Hause ist die Tatsache, dass die Messung in der gewohnten Umgebung und unter ausgeruhten Bedingungen durchgeführt wird. Besonders aussagekräftig ist der sogenannte „Basiswert“, der morgens direkt nach dem Aufstehen, vor dem Frühstück gemessen wird.

Grundsätzlich sollten Sie möglichst immer zur gleichen Zeit und unter gleichen Bedingungen Ihren Blut druck messen. Denn dann ist die Vergleich barkeit der Ergebnisse gewährleistet und eine beginnende Bluthochdruckerkrankung kann frühzeitig erkannt werden.

Bleibt Blut hochdruck lange unentdeckt, steigt das Risiko für weitere Herz-Kreislauf-Erkrankungen.

DESHALB UNSER TIPP:

Messen Sie Ihren Blutdruck täglich und regelmäßig, auch dann, wenn Sie keine Beschwerden haben.

2.4 Blutdruck- klassifikation

In der nachfolgenden Tabelle werden die Richtwerte für hohen und niedrigen Blutdruck ohne Berücksichtigung des Alters angegeben. Diese Werte wurden von der Weltgesund heits organisation (WHO) festgelegt.

Niedriger Blutdruck Normaler Blutdruck systolisch <100 systolisch 100 – 139 diastolisch <60 diastolisch 60 – 89

Formen des Bluthochdrucks

leichter Bluthochdruck mittlerer Bluthochdruck starker Bluthochdruck systolisch 140 – 159 systolisch 160 – 179 systolisch >_180 diastolisch 90 – 99 diastolisch 100 – 109 diastolisch >_110

WARNUNG

Zu niedriger Blutdruck stellt ebenso ein Gesundheitsrisiko dar wie Bluthochdruck! Schwindelanfälle können zu gefährlichen Situationen führen (z.B. auf Treppen oder im Straßenverkehr)!

2.5 Blutdruck- schwankungen

Es gibt viele Faktoren, die den Blutdruck beeinflussen können. So wirken sich schwere körperliche Arbeit, Angst, Stress oder die Tageszeit der Messung sehr stark auf die gemessenen Werte aus. Die persönlichen Blutdruckwerte unterliegen während des Tages und des Jahres großen Schwan kungen. Bei Hoch - druckpatienten sind diese Schwankungen besonders stark ausgeprägt. Normalerweise ist der Blutdruck während körperlicher Anstrengung am höchsten und während der Nacht im Schlaf am niedrigsten.

2.6 Beeinflussung und Auswertung der Messungen

• Messen Sie Ihren Blutdruck mehrfach, speichern Sie die Ergebnisse und vergleichen Sie diese dann miteinander. Ziehen Sie keine Rück schlüsse aus einem einzigen Ergebnis.
• Ihre Blutdruckwerte sollten immer von einem Arzt beurteilt werden, der auch mit Ihrer medizinischen Vor geschichte vertraut ist. Wenn Sie das Gerät regelmäßig benutzen und die Werte für Ihren Arzt aufzeichnen, sollten Sie auch von Zeit zu Zeit Ihren Arzt über den Verlauf informieren.
• Bedenken Sie bei den Blutdruckmessungen, dass die täglichen Werte von vielen Faktoren abhängen. So beeinflussen Rauchen, Alkoholgenuss, Medikamente und körperliche Arbeit die Messwerte in unterschiedlicher Weise.
• Messen Sie Ihren Blutdruck vor den Mahlzeiten.
• Bevor Sie Ihren Blutdruck messen, sollten Sie sich mindestens 5 Min. ausruhen.
• Wenn Ihnen der systolische oder der diastolische Wert der Messung trotz korrekter Hand habung des Gerätes ungewöhnlich erscheinen (zu hoch oder zu niedrig) und sich dies mehrmals wiederholt, dann informieren Sie Ihren Arzt. Dies gilt auch, wenn in seltenen Fällen ein unregelmäßiger oder sehr schwacher Puls keine Messungen ermöglicht.

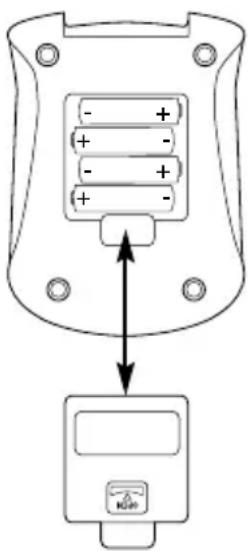

3.1 Batterien einlegen/ entnehmen

- + + - + + + - ↓ K200

Einlegen: Öffnen Sie das Batteriefach an der Geräteunterseite mit einem leichten Druck gegen den Riegel in Pfeilrichtung und legen Sie die vier mitgelieferten Batterien (Alkaline-Bat terien, Typ AA LR 6) ein. Ach ten Sie auf die Liegerichtung der Batterien (Abbildung im Batteriefach). Setzen Sie den Batteriefachdeckel wieder auf und drücken Sie ihn an, so dass er hörbar einrastet.

Entnehmen: Erscheint das Batterie symbol auf dem Display, setzen Sie bitte neue Batterien ein. Sollten die verbrauchten Batterien im Batteriefach etwas klemmen, benutzen Sie einen spitzen Gegenstand zum vorsichtigen Heraushebeln, z.B. einen Kugel schreiber.

Beachten Sie bitte, dass Sie nach dem Einsetzen neuer Batterien das Datum und die Uhrzeit neu einstellen müssen. Die bisherigen Messer gebnisse bleiben gespeichert. Alternativ können Sie das Gerät auch mit einem Netzteil betreiben (MEDISANA Art.-Nr. 51036), das Sie an den dafür vorgesehenen Anschluss 7 an der hinteren Geräteseite einstecken.

BATTERIE-SICHERHEITSHINWEISE

• Von Kindern fernhalten! • Nicht wiederaufladbar!
• Nicht kurzschließen! • Nicht ins Feuer werfen!
• Werfen Sie verbrauchte Batterien und Akkus nicht in den Hausmüll, sondern in den Sondemüll oder in eine Batterie-Sammelstation im Fachhandel!

3.2 Einstellung des Benutzer speichers

Das MTM bietet die Möglichkeit, die gemessenen Werte zwei unterschiedlichen Speichern zuzuordnen. In jedem Speicher stehen 99 Plätze zur Verfügung. Durch Drücken der MODE-Taste 5 für mehrere Sekunden beginnt das Symbol für den Speicher 1 im Display 3 zu blinken. Indem Sie die SET-Taste 4 betätigen, können Sie zwischen Speicher 1 und Speicher 2 wählen.

3.3 Einstellung des Messverfahrens

Beim MTM kann zwischen zwei Messverfahren gewählt werden.

• Einzelmessung
• 3 Folgemessungen (3/MAM-Verfahren, MAM = Measurement Average Mode)

Bei der Einzelmessung wird eine einmalige Blutdruckmessung vorgenommen und ab gespeichert.

Das 3/MAM-Verfahren empfiehlt sich, wenn Sie unter stark schwankendem Blutdruck leiden. Durch die 3 im Ab stand von 15 Sekunden aufeinanderfolgenden Messungen werden stark abweichende Werte eleminiert. Bei gravierenden Abwei chungen kann unter Umständen eine 4. Mess ung erfolgen.

Aus diesen drei Messungen wird ein gewichteter Mittelwert gebildet, angezeigt und im gewählten Speicher abgespeichert. Eine in dieser Art ausgeführte Messung wird mit im Speicher gekennzeichnet.

Durch das 3/MAM-Verfahren wird das Risiko einer Falschmessung deutlich minimiert.

Sie können das 3/MAM-Verfahren aktivieren, indem Sie die MODE-Taste 5 für mehrere Sekunden drücken. Es beginnt das Symbol für den gewählten Speicher zu blinken. Drücken Sie nun erneut kurz die MODE-Taste 5 und es erscheint gleich anschließend die blinkende Anzeige OFF und ein blinkendes A im Display 3. Durch Betätigen der SET-Taste 4 können Sie die Messung im 3/MAM-Verfahren ein- (ON) und ausschalten (OFF). Bei eingeschaltetem 3/MAM- Verfahren erscheint ein A im Display.

3.4

Datum und

Uhrzeit einstellen

Datum und Uhrzeit können Sie einstellen, indem Sie die MODE-Taste 5 für mehrere Sekunden drücken. Es beginnt das Symbol für den gewählten Speicher zu blinken. Drücken Sie nun erneut kurz zweimal die MODE-Taste 5 Gleich anschließend erscheint die blinkende Anzeige der Jahreszahl im Display. Um die Jahreszahl zu ändern, betätigen Sie die SET-Taste 4 . Durch Drücken der MODE-Taste 5 gelangen Sie zum Monats- und Tagesdatum und zur Uhrzeit. Um die angezeigten Werte zu ändern, betätigen Sie jeweils die SET-Taste 4

4.1

Anlegen der

Druck man schette

Stecken Sie zuerst das freie Ende des Luftschlauches von der Oberarmmanschette 1 in den dafür vorgesehenen Anschluss am Gerät 8. Öffnen Sie die Manschette zu einem Ring und streifen Sie diese über den unbekleideten linken Oberarm oberhalb der Ellbogenbeuge. Achten Sie darauf, dass der Arm bei eng anliegender Ober armbekleidung durch das Hoch krempeln des Ärmels nicht abgeschnürt wird.

Beachten Sie bitte, dass der Manschettenbügel niemals über der Arterie liegen darf, da sonst die Blut druckwerte verfälscht werden können.

Der Schlauch der Manschette muss in der Mitte der Armbeuge liegen und in Richtung Handgelenk zeigen. Die Manschette selbst darf in keiner Weise verdreht werden.

Schließen Sie die Druckmanschette so, dass sie eng anliegt, aber nicht einschnürt. Ziehen Sie dafür das durch den Man schettenbügel geführte Man - schet tenende an und drücken Sie es auf den Klett ver schluss.

• Führen Sie die Messung im Sitzen durch.
• Entspannen Sie Ihren Arm und legen Sie ihn locker auf, z.B. auf einem Tisch. Verhalten Sie sich während der Mes sung ruhig: Bewegen Sie sich nicht und sprechen Sie nicht, da sich sonst die Messergebnisse verändern können.

4.3 Den Blutdruck messen

a. Drücken Sie die START-Taste 2.

• Alle Symbole des Displays 3 erscheinen für ca. zwei Sekunden.
• Anschließend pumpt sich die Man schette 1 auf. Dabei wird der steigende Druck in Zahlen angezeigt.
• Wird die START-Taste 2 während des Aufpumpens gedrückt, unterbrechen Sie den Aufpumpvorgang. Das Gerät schaltet sich aus und die Luft entweicht aus der Manschette.
  b. Wenn das Aufpumpen beendet ist, wird der Messvorgang automatisch gestartet, indem der aufgebaute Druck in der Manschette wieder abgelassen wird. Der im Display angezeigte Wert entspricht jeweils dem aktuellen Druckwert in der Man schette.

Die Entlüftung erfolgt zunächst mit konstanter Geschwindigkeit. Wenn der Puls zum ersten Mal ermittelt werden kann, wird die Entlüftung mit dem Herzschlag synchronisiert, bis die Messung beendet ist. Dabei blinkt das HerzSymbol ♥. Die Messung ist beendet, sobald die Manschette schlagartig entlüftet wird und neben den Bezeichnungen SYS, DIA und PUL Werte angezeigt werden. Dabei wird das Display des MTM beleuchtet.

5.1 Ergebnisse speichern

Dieses Gerät verfügt über 2 separate Speicher mit einer Kapazität von jeweils 99 Speicherplätzen. Die Ergebnisse werden automatisch in dem angewählten Speicher abgelegt. Ist ein Speicher voll, so entfällt die jeweils älteste Messung.

5.2 Anzeigen der gespeicherten Werte

Drücken Sie die SET-Taste 4, um die gespeicherten Messergebnisse abzurufen. Zunächst wird ein mit einem "A" gekennzeichneter Mittel wert aller im gewählten Speicher befindlichen Messungen angezeigt.

Nach einem weiteren Druck auf die SET-Taste 4 werden die einzelnen Messwerte (Systole, Diastole, Puls und Datum/Uhrzeit im Wechsel) der zuletzt durchgeführten und gespeicherten Messung angezeigt. Bei der Anzeige wird das Display 3 jeweils kurz beleuchtet. Das A zeigt an, dass eine Messung im 3/MAM-Verfahren durchgeführt wurde.

Drücken Sie die SET-Taste 4 erneut, um in der Messreihe zurückzublättern. Links unten im Display über dem Symbol MR erscheint die der Mes sung zugeordnete Speichernummer. Die Anzeige erfolgt immer absteigend. Wenn also z.B. insgesamt sieben Ergebnisse gespeichert sind, erscheint zuerst das Ergebnis Nr. 7 (die letzte, aktuellste Messung), dann das Ergebnis Nr. 6 (die vorletzte Mes sung) u.s.w..

5.3 PC-Link

Dem Gerät sind eine Software CD und ein USB-Kabel beigefügt, mit denen Sie die Daten aus dem MEDISANA Blutdruckmessgerät MTM über die USB-Schnittstelle auf Ihren Com puter übertragen können.

Verbinden Sie das USB-Kabel mit der USB-Schnittstelle 6 an Ihrem Gerät auf der einen Seite und der USB-Eingangsbuchse Ihres Computers auf der anderen Seite. Das MTM zeigt bei korrekter Verbindung drei blinkende waagrechte Striche im Display. Legen Sie die CD in Ihren Computer ein und führen Sie den Installationsvorgang durch. Die Software ist selbsterklärend. Bei eingelegter CD startet die Installationsroutine automatisch. Folgen Sie einfach den Anweisungen auf Ihrem Computer-Bildschirm. Im Fall von Problemen bietet die Software umfangreiche Hilfedateien.

Die Auswertesoftware bietet die Möglichkeit, die gemessenen Werte grafisch oder tabellarisch anzuzeigen.

5.4

Löschen des Speichers

Die Daten im angewählten Speicher können gelöscht werden, indem die SET-Taste 4 für ca. 7 Sekunden gedrückt wird. Nach 7 Sekunden erscheint die Anzeige "CL" im Display 3, die signalisiert, dass alle Daten gelöscht wurden.

5.5

Abschalten des Gerätes

Das Gerät schaltet sich nach ca. 3 Min. selbst ab, wenn keine weitere Taste gedrückt wurde oder kann mit der START-Taste 2 ausgeschaltet werden. Die Uhrzeit wird permanent angezeigt. Durch einen kurzen Druck auf die MODE-Taste 5 wird das Datum angezeigt, um dann wieder auf die Uhrzeit zurückzuspringen.

6.1

Erklärung der Anzeigen symbole

ERROR Fehlmessung

Pulserkennung

Batterie leer. Bitte neue Batterien einlegen.

6.2

Fehler und Behebung

Erscheint in der Anzeige eine der folgenden Fehlermeldungen, konnte das Gerät nicht einwandfrei den Blut druckwert ermitteln.

Fehlermeldung

Mögliche Gründe und Lösungen

ERR 1 Mit der systolischen Druckmessung wurde abgeschlossen. Ursache: Es könnte die Verbindung zum Luftschlauch unterbrochen sein oder es wurde kein Puls festgestellt. Überprüfen Sie den Anschluss zwischen Oberarmmanschette und Gerät.

ERR 2 Unphysiologische Druckimpulse wurden festgestellt. Ursache: Der Arm wurde während der Messung bewegt. Wiederholen Sie die Messung bei ruhiger Armhaltung.

ERR 3 Wenn der Druckaufbau in der Oberarmmanschette zu lange dauert, könnte die Oberarm manschette nicht richtig plat ziert sein oder die Schlauch ver bindung ist nicht dicht. Überprüfen Sie die Verbindungen und wiederholen Sie die Messung.

ERR 4 Der Unterschied zwischen systolischem und diastolischem Druck ist überhöht. Messen Sie den Blutdruck erneut genau entsprechend den Anwen - dungshinweisen und unter ruhigen Bedingungen. Falls die Fehlermeldung bei erneuter Messung wieder auftritt, setzen Sie sich bitte mit MEDISANA in Verbindung.

ERR 5 Aufgrund unstabiler Bedingungen während der Messungen konnte kein Mittelwert berechnet werden. Wiederholen Sie die Messung bei ruhiger Armhaltung und sprechen Sie nicht während der Messung.

6.3 Reinigung und Pflege

• Entfernen Sie die Batterien, bevor Sie das Gerät reinigen.
• Verwenden Sie nie aggressive Reini gungsmittel oder starke Bür sten.
• Reinigen Sie das Gerät mit einem weichen Tuch, das Sie mit einer milden Seifenlauge leicht befeuchten. In das Gerät darf kein Wasser eindringen. Benutzen Sie das Gerät erst wieder, wenn es völlig trocken ist.
• Nehmen Sie die Batterien aus dem Gerät, wenn Sie es längere Zeit nicht benutzen möchten. Es besteht sonst die Gefahr, dass die Batterien auslaufen.
• Setzen Sie das Gerät nicht der direkten Sonneneinstrahlung aus, schützen Sie es vor Schmutz und Feuchtigkeit.
• Pumpen Sie nur dann Luft in die Man schette, wenn sie um den Ober arm gelegt ist.
• Messtechnische Kontrolle:
  Das Gerät ist vom Hersteller für die Dauer von zwei Jahren kalibriert. Die messtechnische Kontrolle muss bei gewerblicher Nutzung spätestens alle zwei Jahre erfolgen. Die Kontrolle ist kostenpflichtig und kann entweder durch eine zuständige Behörde oder durch autorisierte Wartungsdienste – entsprechend der „Medi zin produkte-Betreiber Veror dnung“ – erfolgen.

6.4 Hinweis zur Entsorgung

Dieses Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden.

Jeder Verbraucher ist verpflichtet, alle elektrischen oder elerktronischen Geräte, egal, ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Stadt oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Entnehmen Sie die Batterie, bevor Sie das Gerät entsorgen. Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern in den Sondermüll oder in eine Batterie-Sammelstation im Fachhandel.

Wenden Sie sich hinsichtlich der Entsorgung an Ihre Kommunalbehörde oder Ihren Händler.

6.5 Richtlinien / Normen

Das Blutdruckmessgerät entspricht den europäischen Vorschriften EN 1060 Teil 1 / 1995 und EN 1060 Teil 3 / 1997. DIN 58130, NIBP – Klinische Untersuchungen EANSI / AAMI SP10, NIPB - Anforderungen. Das Gerät entspricht den Anforderungen der europäischen Standardnorm EN 60601-1-2.

Klinische Ergebnisse:

Klinische Untersuchungen mit dem Gerät wurden in USA und Deutschland nach der Norm DIN 58130 / 1997 Ablauf N 6 (sequentiell) und nach AAMI – Standard (US) durchgeführt.

Die Anforderungen der EG-Richtlinien 93 / 42 / EWG für Medizinische Produkte Klasse II a wurden erfüllt. Die CE-Kennzeichnung des Gerätes bezieht sich auf die EG-Richtlinie 93 / 42 EWG

Geräteklassifikation: Typ BF

Anwenderkreis:

Das Gerät ist für nichtinvasive Blutdruckmessungen bei Erwachsenen geeignet (das heißt, es ist für die äußere Anwendung geeignet).

6.6

Technische Daten

Name und Modell : MEDISANA Blutdruckmessgerät MTM

Anzeigesystem : Digitale Anzeige

Speicherplätze : 2 x 99

Messmethode : Oszillometrisch

Spannungsversorgung : 6 V= , 4 x 1,5 V Mignon AA LR 6, Alkaline

Messbereich Blutdruck : 30 – 280 mmHg

Messbereich Puls : 40 – 200 Schläge / Min.

Maximale Messabweichung

des statischen Drucks : ± 3 mmHg

Maximale Messabweichung

der Pulswerte : ± 5 % des Wertes

Druckerzeugung : Automatisch mit Mikropumpe

Luftablass : Automatisch

Autom. Abschaltung : Nach ca. 3 Min.

Betriebsbedingungen : + 10 °C bis + 40 °C,

15 - 85 % Luftfeuchte

Lagerbedingungen : - 5 °C bis + 50 °C

Abmessungen : 120 mm x 163 mm x 66 mm

Manschette: : 22 – 32 cm für Erwachsene mit durchschnittlichem Oberarmumfang

Gewicht : ca. 483 g inkl. Batterien

Artikel-Nummer : 51062

EAN-Nummer : 4015588510625

Sonderzubehör : Netzadapter Art.-Nr. 51036 Manschette groß 32 - 42 cm für Erwachsene mit kräftigem Oberarmumfang Art.-Nr. 51037

0297

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

7.1 Garantie- und Reparatur- bedingungen

Bitte wenden Sie sich im Garantiefall an Ihr Fachgeschäft oder direkt an die Servicestelle. Sollten Sie das Gerät einschicken müssen, geben Sie bitte den Defekt an und legen eine Kopie der Kaufquittung bei.

Es gelten dabei die folgenden Garantiebedingungen:

1. Auf MEDISANA Produkte wird ab Verkaufsdatum eine Garantie für drei Jahre gewährt. Das Verkaufsdatum ist im Garantiefall durch die Kaufquittung oder Rechnung nachzuweisen.
2. Mängel infolge von Material- oder Fertigungsfehlern werden innerhalb der Garantiezeit kostenlos beseitigt.

3. Durch eine Garantieleistung tritt keine Verlängerung der Garantiezeit, weder für das Gerät noch für ausgewechselte Bauteile, ein.

4. Von der Garantie ausgeschlossen sind:

a. alle Schäden, die durch unsachgemäße Behandlung, z.B. durch Nichtbeachtung der Gebrauchsanleitung, entstanden sind.
b. Schäden, die auf Instandsetzung oder Eingriffe durch den Käufer oder unbefugte Dritte zurückzuführen sind.
c. Transportschäden, die auf dem Weg vom Hersteller zum Verbraucher oder bei der Einsendung an den Kundendienst entstanden sind.
d. Zubehörteile, die einer normalen Abnutzung unterliegen.

1. Eine Haftung für mittelbare oder unmittelbare Folgeschäden, die durch das Gerät verursacht werden, ist auch dann ausgeschlossen, wenn der Schaden an dem Gerät als ein Garantiefall anerkannt wird.
