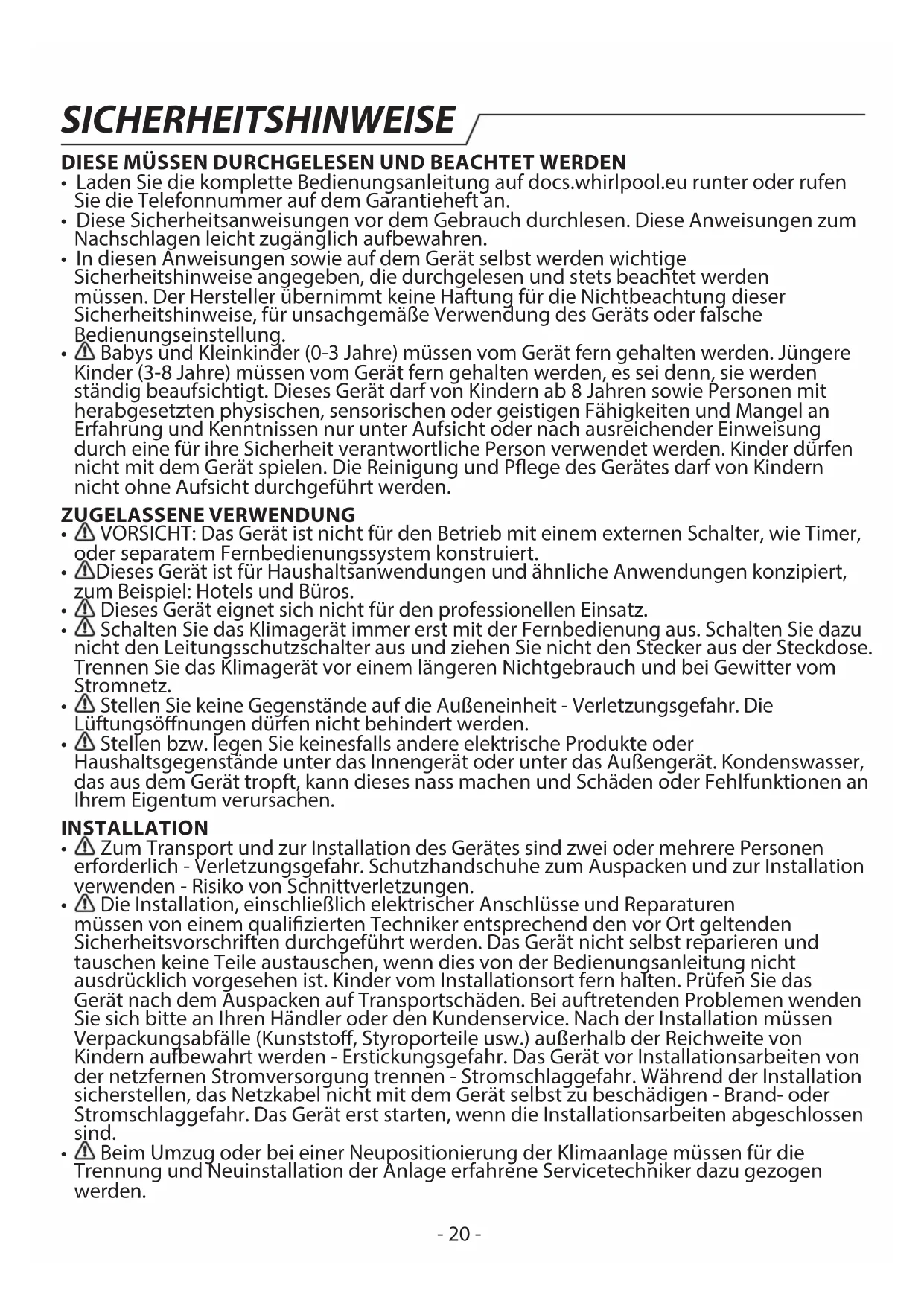

BEDIENUNGSANLEITUNG SPIW312A2WF WHIRLPOOL

• Laden Sie die komplette Bedienungsanleitung auf docs.whirlpool.eu runter oder rufen Sie die Telefonnummer auf dem Garantieheft an.
• These Sicherheitsanweisungen vor dem Gebrauch durchlesen. These Anweisungen zum Nachschlagenleitung zugänglich aufbewahren.
• In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die durchgeleen und stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäß Verwendung des Geräts oder falsche Bedienungseinstellung.
• Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät fern gehalten werden. Jüngere Kinder (3-8 Jahre)須ssom vom Gerät fern gehalten werden,es sei desserwerden ständig beaufsichtigt.Dieses Gerät darf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine fur ihre Sicherheit verantwortliche Person verwendet werden.Kinder dufen nicht mit dem Gerät speien.Die Reinigung und Pflege des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden.

ZUGELASSENE VERWENDUNG

VORSICHT: Das Gerät ist nicht für den Betrieb mit einem externen Schalter, wie Timer, oder separatem Fernbedienungssystem konstruiert.
- Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Hotels und Büros.
- Dieses Geräte eignet sich nicht für den professionellen Einsatz.
- Schalten Sie das Klimagerät immer erst mit der Fernbedienung aus. Schalten Sie dazu nicht den Leitungsschutzschalter aus undziehen Sie nicht den Stecker aus der Steckdose. Trennen Sie das Klimagerät vor einem längeren Nichtgebrauch und bei Gewitter vom Stromnetz.
- Stellen Sie keine Gegenstände auf die AuBeneinheit - Verletzungsgefahr. Die Luftungsöffnungen dürfen nicht behindiert werden.
- Stellen bzw. legen Sie keinesfalls andere elektrische Produkte oder Haushaltsgegenstände unter das Innengerät oder unter das Außergerät. Kondenswasser, das aus dem Gerät tropf, kann diese nass machen und Schäden oder Fehlfunktionen an Ihrlem Eigentum verursichen.

INSTALLATION

• Zum Transport und zur Installation des Gerätes sind zwei oder mehrere Personen erforderlich - Verletzungsgefahr. Schutzhandschuhe zum Auspacken und zur Installation verwenden - Risiko von Schnittverletzungen.
  Die Installation, einschließlich elektrischer Anschluss und Reparaturen müssen von einem qualifizierten Techniker entsprechend den vor Ort geltenden Sicherheitsvorschriften durchgeführt werden. Das Gerät nicht selbst reparieren und tauschen keine Teile austauschen, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist. Kinder vom Installationssort fern halten. Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei auftretenden Problemen wenden Sie sichitte an ihren Handler oder den Kundenservice. Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der netzfernen Stromversorgung trennen - Stromschlaggefahr. Wahrend der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind.
• Beim Umzug oder bei einer Neupositionierung der Klimaanlage müssen für die Trennung und Neuinstallation der Anlage erfahrene Servicetechniker dazu gezogen werden.

Das Gerätarf nicht in Räumen installiert werden, die zum Waschen und Trocknen von Wäsche genutzt werden.

HINWEISE ZUR ELEKTRIK

• Die Netzspannung muss der Nennspannung des Geräts entsprechen, und für den Geräteanschluss ist ein separater Stromkreis einzurichten. Der Querschnitt des Netzanschlusskabels muss diese Anforderungen erfüllen.
• Ein mehrpoliger Schalter muss gemäß den Sicherheitsvorschriften in das ortsfeste Anschlusskabel eingesetzt werden und das Gerät muss gemäß den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.
• In das ortsfeste Anschlusskabel muss ein allpolig trennender Hauptschalter mit einem Kontaktabstand von mindestens 3 mm eingesetzt sein.
• Verwenden Sie keine Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation)duren Strom fuhrende Teile fur den Benutzer nicht mehr zuganglich sein. Das Gerät nicht in nassem Zustand oder barfuß verwenden. Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei Funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde.
• Wenn das Netzkabel beschadigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.
• In der Festverdraughtung muss gemäß der nationalen Gesetzgebung eine Reststromvorrichtung (RCD) vorhanden sein, die so eingestellt ist, dass ein Reststrom 30 mA nicht überschreitet.
  Die Temperatur des Kältemittelkreislaufs ist hoch,itte halten Sie das Verbindungskabel vom Kupferrohr fern.
• Es muss sichergestellt werden, dass eine sichere Erdung mit einem Erdungskabel vorhanden ist, die von einem Fachbetrieb an eine spezielle Erdungsanlage des Gebäudes angeschlossen wurde. Das Gerät ist über einen Fehlerstrom-Schutzschalter und einen eigenen Leitungsschutzschalter mit ausreichendem Ausschaltvermögen anzuschlieben. Der Leitungsschutzschalter muss über eine thermisch-magnetische Auslösung verfügen, um einen Schutz gegen Kurzschluss und Überlastung zu gewährleisten.

Modell 9K & 12K 18K 24K
Ausschaltvermögen des Leitungsschutzbalters	16A 20A 25A

• Für den Anschluss des Netzanschlusskabels und der Kabelverbindung zwischen Innen- und Außergeräten, siehe Stromlaufplan des Gerätes.

REINIGUNG UND PFLEGE

• WARNING: Vor dem Durchführung von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgeschaltet und von der Stromversorgung getrennt ist; Verwenden Sie niemals dampfreiniger - Stromschlaggefahr.
• Wartungs- oder Reparaturarbeiten, für welche die Unterstützung von weiterem Fachpersonal erforderlich ist, müssen unter der Überwachung der Person ausgeführrt werden, die fachlich in derutzendlicher Kaltemittel ausgebildet ist.
• Wartungsarbeiten bzw. Kundendienst)durfen nur mit vom Gerätehersteller empfohlener Ausrüstung durchgeführt werden.

ENTSORGUNG VON VERPACKUNGSMATERIALIEN

Das Verpackungsmaterial ist zu 100 % wiederverwertbar undträgt das Recycling-Symbol ( „ Werfen Sie das

Verpackungsmaterial deshalb nicht einfach weg, sondern entsorgen Sie es gemäß den geltenden ortlichen Vorschriften.

ENTSORGUNG VON HAUSHALTSGERÄTEN

Dieses Gerät wurde aus recybelbaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten sind bei der örtlichen Behörde, der Müllabfuhr oder dem Handler erhältlich, bei dem das Gerät gekauft wurde. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE)

gekennzeichnet. Durch ihren Beitrag zur korrekten Entsorgung these Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Das Symbol (X) auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist daraufhin, dass these Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

KONFORMITÄTSERKLÄRUNG

• Der vollständige Text der Konformitätserklung ist auf folgender Internetseite zu finden: docs.whirlpool.eu.
  Die Funkanlage arbeitet auf 2.4 GHz ISM Frequenzband, die maximale übertragene Funkfrequenzleistung überschreitet 20 dBm (e.i.r.p.) nicht.
• Dieses Produkt enthalt gewisse Open-Source-Software, die von Dritten entwickelt wurde. Die Open-Source-Lizenzverwendungsserklarung ist auf der folgenden Website verfügbar: docs.whirlpool.eu.
• Dieses Produkt enthalt vom Kyoto-Protekoll abgedeckte, fluorierte Treibhausgase; das Kühlmittelgas befindet sich in einem hermetisch abgedachteten System (R32, GWP 675). Die maximale Befüllmenge mit Kältemittel beträgt 2,5kg . Weitere Informationen finden Sie auf dem Typenschild.

SICHERHEITSHINWEISE FÜR WARTUNGEN/KUNDENDIENST VON GERÄTEN MIT SPEZIELLEN KÜHLMITTELN

• Laden Sie das vollständige Handbuch für detailierte Installations-, Wartungs- und Reparaturmethoden auf docs.whirlpool.eu.herunter.
• Benutzen Sie ausschließlich die vom Hersteller empfohlenen Mittel zur Beschleunigung des Auftauprozesses oder zur Reinigung.
  Das Gerat muss in einem gut belufteten Bereich gelagert werden, dessen RaumgroBe dem fur den Vorgang vorgeschreibenben Raumbereich entspricht Das Gerat muss in einem Raum ohne dauerhaft betriebene Zündquellen (wie beispielsweise offene Flammen, ein aktives Gasgerät oder eine aktive elektrische Heizung) gelagert werden.
• Nicht eindringen oder verbrennen. Denken Sie immer daran, dass Kaltemittel unter Umständen vollig geruchlos sind.
• Jede Person, die an der Arbeit an einem Kältekreislauf beseitigt ist, sollte über ein gultiges Zertifikat einer in der Industrie zugelassenen Zertifizierungsstelle verfügen, die ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer in der Branche anerkannten Bewertungsspezifikation autorisiert. Wartungsarbeiten bzw. Kundendienst)dürfen nur entsprechend der Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- oder Reparaturarbeiten, für welche die Unterstützung von weiterem Fachpersonal erforderlich ist, müssen unter der Überwachung der Person ausgeführt werden, die fachlich in der Nutzung entzündlicher Kältemittel ausgebildet ist. Das Gerät muss in einem Raum installiert, betrieben und gelagert werden, der eine Bodenfläche von über 10 m2 aufweist. Die Installation der Leitungen muss in einem Raum erfolgen, der eine Bodenfläche von über 10 m2 aufweist. Die Leitungen müssen den nationalen Gasvorschriften entsprechen. Die maximale Befüllmenge mit Kältemittel beträgt 2,5 kg. Im Innenbereich verwendete mechanische Steckverbinder müssen der ISO 14903 entsprechen. Wenn Mechanische Steckverbinder in Innenräumen wiederverwendet werden,.musten die Dichtungsteile erneuert werden. Wenn aufgeweitete Fugen in Innenräumen wiederverwendet werden, musts der aufgeweitete Teil neu hergestellt werden. Die Installation von Leitungen sollte auf ein Minimum beschränkt werden. Mechanische Verbindungen müssen zu Wartungszwecken zugänglich sein.
• Der Transport von Geräten, die entzündliche Kältemittel enthalten, muss die Transportvorschriften erfüllen.
• Die Markierung von Geräten mit Hilfe von Plaketten, muss die nationalen Vorschriften erfüllen.

• Die Entsorgung von Geräten, die entzündliche Kaltemittel enthalten, muss die nationalen Vorschriften erfüllen.

• Die Lagerung von Ausrüstung/Geräten muss gemäß den Herstelleranweisungen erfolgen.

• Lagerung von verpackten (nicht verkaufen) Geräten Die Lagerschutzverpackung muss so beschaffen sein, dass ein mechanischer Schaden am Gerät in der Verpackung kein Leck der Kältemittelfüllung verursacht. Die maximal zulässige Anzahl von Geräten, die gelagert werden dürfen, werden von den lokalen Vorschriften bestimmt.

• Informationen für Wartungen/Kundendienst.

6-1 Bereichsprüfungen

Vor dem Beginn von Arbeiten an Systemen, die entzündliche Kältemittel enthalten sind Sicherheitsprüfungen erforderlich, um sicherzustellen, dass das Risiko einer Entzündung minimiert ist. Bei Reparaturen am Kühlsystem müssen folgende Vorsichtsmaßnahmen vor Beginn der Arbeiten am System getroffen werden.

6-2 Vorgehensweise

Alle Arbeiten müssen innerhalb einer kontrollierten Vorgehensweise durchgeführt werden, um das Risiko des Vorhandenseins von entzündlichem Gas oder Dampf während dieser Arbeiten zu minimieren.

6-3 Allgemeiner Arbeitsbereich

Alle Wartungstechniker und alle anderen Personen, die sich im betreffenden Bereich aufhalten, müssen über die Art der durchzuführenden Arbeiten informiert sein. Die Arbeit in begrenzten Räumlichkeiten muss vermieden werden. Der Bereich um den Arbeitsbereich herum muss von anderen Bereich getrennt werden. Es muss sichergestellt sein, dass innerhalb des Arbeitsbereichs sichere Bedingungen durch die Kontrolle des entzündlichen Materials hergestellt ist.

6-4 Prüfung auf Anwesenheit von Kaltemittel

Der Arbeitsbereich muss mit einem geeigneten Kältemitteldetektor vor und während der gesamten Arbeiten geprüft werden, um sicherzustellen, dass die Techniker potenzielle entzündliche Gase/Dämpfe sofort bemerken können. Stellen Sie safer, dass die verwendete Lecksuchausrückung für die Nutzung mit entzündlichen Kältemitteln geeignet ist, d.h. diesearf keine Zündfunken erzeugen und sie muss vorschriftsmäßig abgedachtet und brandschutzmaßig eigensicher sein.

6-5 Vorhandensein eines Feuerlöschers

Falls an der Kältemitteltausrüstung oder damit verbundenen Teilen Arbeiten in Verbindung mit Wärme oder Hitze ausgeführrt werden müssen, muss ein geeigneter Feuerlöscher zur Hand sein. Am Befüllbereich muss ein Trockenpulverlöscher oder ein CO₂ Feuerlöscher vorhanden sein.

6-6 Keine Zündquellen erlaubt

Keine Person, die Arbeiten in Verbindung mit dem Kühlsystem durchfuhrt, bei denen auch an Leitungen gearbeitet wird, die entzündliches Kaltemittel enthalten oder enthielten,arf irgendwelche Zundquellen benutzen, die zum Risiko eines Brands oder einer Explosion führn. Alle möglichen Zundquellen,wozu auch Zigarettenrauch gehort,müssen ausreichendweit entfernt vom Ort der Installation,der Reparaturen oder des Aus- oder Einbauus entfernt sein, wenn während dieser Arbeiten die Mochigkeit besteht, dass entzündliches Kaltemittel in den umgebenden Bereich gelangen kann.Vor Beginn von Arbeiten und damit muss der Bereich um die Anlage uberwacht werden,um Sicherzustellen,dass keine brennbaren Gefahren oder Risiken fur eine Entzungendebestehen. Es müssen Schilder mit der Aufschrift „Rauchen verboten" aufgestellt werden.

6-7 Belüftung des Bereichs

Stellen Sie vor dem Offnen des Systems oder vor Beginn von Arbeiten in Verbindung mit Wärme oder Hitze sicher, dass sich der Arbeitsbereich im Freien oder in einem gründlich belufteten Bereich befindet. Wahrend der gesamten Arbeiten ist die Belüfunglaufen zu halten. Die Belüfung musst brandschutzmäßig sichere und so ausgeführrt sein, dass frei gesetztes Kaltemittel auf sichere Art und Weise und bevorzugt nach draußen in eine ungebährliche Atmosphäre entlassen wird.

6-8 Prüfungen am Kuhlgerät

Wenn elektrische Komponenten getauscht werden, müssen Sie für diesen Zweck geeignet sein und die korrekte Spezifikation aufweisen. Es sind stets die Anweisungen des Herstellers zu Wartungen und Kundendienst zu befolgen.itte konsultieren Sie bei Fragen die technische Abteilung des Herstellers. Die folgenden Prüfungen müssen bei Installationen durchgefuhrt werden, die entzündliche Kaltemittel nutzen:

• Die Befüllungsgröbe ist gemäß der Grübe des Raums, in dem die Teile installiert sind, welche Kätemittel enthalten;

• Die Belüftungsaggregate und Auslöse funktionieren einwandfrei und sind nicht verstopft/blockiert;

• Wenn ein indirekter Kuhlkreislauf verwendet wird, muss der Sekundärkreislauf auf das Vorhandsein von Kaltemittel geprüft werden;

• Alle Markierungen an den Geräten müssen deutlich sightbar und lesbar sein. Markierungen und Schilder, die nicht lesbar sind, müssen korrigiert werden;

• Kältemittelleitungen oder Kältemittelkomponenten müssen in einer Position installiert sein, in der es unwahrscheinlich ist, dass sie einer Substanz ausgesetzt sind, die zur Korrosion von Komponenten führen kann, die Kältemittel enthalten, es sei dess, dass die betreffenden Komponenten aus Material bestehen, das eigensicher und nicht korrodierbar ist oder das in entsprechender Weise vor Korrosion geschützt ist.

6-9 Prüfungen der elektrischen Vorrichtungen

Zur Vorbereitung von Reparatur- und Wartungsarbeiten an elektrischen Komponenten gehoren anfangliche Sicherheitsprüungen und Inspektionsprozeduren der Komponenten. Wenn ein Fehler vorhanden ist, der die Sicherheit gefährden könnte, dannarf die elektrische Stromversorgung erst dann eingeschaltet werden, wenn der Fehler sachgemäß behoben ist. Ist es nicht möglich, den Fehler sofort zu beheben, muss der Betrieb aber weiter geführt werden, dann muss eine adäquate Übergangslösung angewendet werden. Diese muss dem Eigentümer der Anlage mitgeteilt werden, damit alle Betroffenen davon unterrichtet werden. Zu den anfänglichen Sicherheitsprüungen gehoren:

• Die Kondensatoren müssen entfüllen werden; dies muss in einer sicheren Art und Weise geschehen zur Vermeidung der Möglichkeit von Funkenbildung;

• Beim Auffullen, Nachfullen oder Reinigen des Systems dürfen Reine Strom führenden Komponenten oder Kabel frei gelegt werden;

• Es muss Durchgang an den Erdleifer bestehen.

• Reparaturen an abgedichteten Komponenten

Bei Arbeiten an abgedachteten Komponenten müssen alle elektrischen Versorgungen von der Anlage getrennt werden, bevor mit Arbeiten daran begonnen wird oder bevor Abdichtungsdeckel etc. entfernt werden. Falls es unbedingt erforderlich ist, bei Wartungsarbeiten eine elektrische Versorgung der Anlage zu haben, dann muss eine kontinuierliche Form der Lecksuche an den kritischsten Stellen durchgeführt werden, um jederzeit vor einer potenziellen Gefahrens Situation warnen zu konnen. Besondere Aufmerksamkeit muss folgenden Punkten geschenkt werden., Um sicherzustellen, dass bei Arbeiten an elektrischen Komponenten das Gehäuse nicht so verändert wird, dass der Schutzgrad davon betroffen ist. Dazu gehören Schäden an der Verkabelung, eine übermögige hohe Anzahl an Anschlüssen, Klemmenverbindungen, die nicht gemäß Originalspezifikation ausgeführst sind, Schäden an Dichtungen, falsche Montage von Kabelbuchsen etc. Die Apparatur muss safer montiert sein. Es muss sichergestellt sein, dass Dichtungen oder Dichtungsmaterialien nicht so gealtert oder verschlüssen sind, dass sie nicht länger dem Zweck dienen, das Eindringen entzündlicher Atmosphären zu verhindern. Alle Ersatzteile müssen gemäß Herstellerspezifikation ausgeführst sein.

HINWEIS:

Die Verwendung von Silikondichtmittel kann die Effektivität einiger Lecksuchgerätypen verhindern. Eigen-/berührungssichere Komponenten müssen vor Arbeiten an ihren nicht isoliert werden.

1. Reparaturen an eigen-/berührungssicheren Komponenten

Legen Sie keine permanenten induktiven oder kapazitativen Lasten an den Stromkreis

an, ohne sicherzustellen, dass dies nicht die zulässige Spannung und die zulässige Stromstärke für die in Betrieb befindliche Anlage/Ausrüstung überschreitet. Eigen-/ berührungssichere Komponenten sind die einzigen Typen, an denen mit Strom bei Anwesenheit einer entzündlichen Atmosäre garbeitet werden kann. Die Testapparatur muss auf den korrekten Bemessungswert eingestellt sein. Komponenten)dürfen nur durch Teile ersetzt werden, die der Hersteller spezifiziert hat. Andere Teile konnen bei einem Leck zu einer Entzündung des Kaltemittels in der Atmosäre führen.

9.Verkabelung

Prüfen Sie, dass die Verkabelung folgenden Punkten nicht unterworfen ist: Alterung/Verschleiß, Korrosion, zu hohem Druck, Vibrationen, scharfen Kanten oder anderen nachteilig windenden Einflüssen aus der Umgebung. Bei diesen Prüfungen müssen auch die Auswirkungen von Alterung oder Dauervibration durch Quellen wie Kompressoren oder Lüfter berücksichtigt werden.

10.Detektion von entzündlichem Kaltemittel

Unter keinen Umständen dürfen potenzielle Zündquellen bei der Suehe oder Erfassung von Kältemittellecks eingesetzt werden. Ein Halogenlecksuchgerät (oder ein anderer Detektor, der mit offener Flamme/arbeitet) darf keinesfalls verwendet werden.

11.Lecksuchmethoden

Die folgenden Lecksuchmethoden sind für Systeme zulässig, die entzündliche Kältemittel enthalten:

• Es müssen elektronische Lecksuchgeräte zur Erfassung entzündlicher Kältemittel eingesetzt werden, aber unter Umständen ist die Ansprechempfindlichkeit nicht ausreichend oder es muss eine Neukalibrierung vorgenommen werden. (Das

Lecksuchgerat/Detektor muss in einem kaltemittel-freien Bereich kalibriert werden.)

• Stellen Sie sicher, dass der Detektor nicht eine potenzielle Zündquelle darstellt, und dass er für das vorhandene Kaltemittel geeignet ist.

• Das Lecksuchgerät muss zu einem Prozentsatz des LFL des Kältemittels eingestellt sein und muss auf das verwendete Kältemittel kalibriert sein, und der entsprechende Prozentsatz Gas (maximal 25%) muss bestätigt sein.

• Lecksuchflüssigkeiten sind für den Einsatz mit den meisten Kältemitteln geeignet, aber die Verwendung von Detektoren, die Chlor enthalten, müssen unbedingt vermieden werden, da das Chlor mit dem Kältemittel reagieren und die Kupferleitungen korrodieren kann.

• Wird ein Leck vermutet, müssen alle offenen Flammen entfernt/gelöscht werden.

• Wird ein Kältemittelleck befinden, bei dem Hartlöten erforderlich ist, muss das gesamte Kältemittel aus dem System abgelassen oder (mit Hilfe von Absperrventilen) in einen Teil des Systems isoliert werden, der von dem Leck welt entfernt ist.

• Sauerstofffreier Stickstoff (OFN) muss dann sowohl vor als auch während des Hartlötens zur Reinigung des Systems eingesetzt werden.

12. Entfernen und Absaugen

• Für das Eindringen in den Kältemittelkreislauf zum Zweck von Reparaturen – oder für andere Zwecke – sind konventionelle Prozeduren anzuwenden. Allerdings ist es wichtig, dass die Beste Praxis befolgt wird, da stets die Möglichkeit einer Entzündung gegeben ist.

Es muss folgende Vorgehensweise durchgeführt werden:

Kältemittel entfern;
- Den Kreislauf mit Inertgas reinigen;
-Absaugen/entleeren;
- Erneut mit Inertgas reinigen;
- Den Kreislauf durch Aufschneiden oder Hartlöten öffnen.

Die Kältemittelmenge muss in sachgemäßen Aufnahmeylindern aufgefangen werden. Das System muss mit OFN „gesplt" werden, damit die Sicherheit der Anlage gewährleistet ist. Diese Prozess muss unter Umständen mehrmals wiederholt werden. Für diese Aufgabe)durfen weder Druckluft noch Sauerstoff eingesetzt werden. Das

"Spülen" wird erzielt, indem der Unterdruck im System mit OFN aufgebrochen und das System so lange befüllt wird, bis der Arbeitsdruck erreicht ist. Dann muss in die Atmosphäre entlüftet werden, und abschlussend wieder der Unterdruck hergestellt werden. Diese Vorgang muss so lange wiederholt werden, bis sich kein Kältemittel mehr im System befindet. Wenn die abschlussende Ladung OFN verwendent wird, muss das System auf Umgebungsdruck entlüftet werden, damit die Arbeiten staatfinden können. Diese Vorgang ist absolut wichtig, wenn Lötvorgänge an den Leitungen vorgenommen werden sollen. Stellen Sie safer, dass sich der Auslass für die Unterdruckpumpe nicht in der Höhe von Zündquellen befindet und dass eine Entlüftung verfügbar ist.

13.Befullvorgänge

Zusätzlich zu den konventionellen Auffüllprozeduren müssen folgende Anforderungen erfüllt sein:

• Stellen Sie safer, dass keinerlei Verunreinigung der verschiedene Kältemittel bei der Verwendung von Aufüllgeräten erfolgt.

• Schlauche bzw. Leitungen sind so kurz wie möglich zu halten, um die darin enthaltene Kältemittelmenge soweit wie möglich zu reduzieren.

• Die Zylinder sind aufrecht zu halten.

• Stellen Sie vor dem Aufflüssen des Systems mit Kältemittel sicher, dass das Kältemittelsystem geerdet ist.

• Etikettieren Sie das System nacherfolgter Befüllung entsprechend (falls nicht schon vorhanden).

• Es muss unbedingt darauf geachtet werden, das Kaltemittelsystem nicht zu überfüllen. Vor der Neubefüllung des System muss theses mit OFN druckgeprüft werden.

Das System muss nach Beendigung des Befüllvorgangs, aber vor der Inbetriebnahme, auf Lecks geprüft werden.

Bevor der Bereich verlassen wird, ist ein Folge-Lecksuchtest auszufahren.

14.Außerbetriebnahme

Vor der Durchführung dieser Prozedur ist es wichtig, dass der Techniker mit der Anlage/Ausrüstung und allen Details vollkommen vertraut ist. Es wird eine gute Praxis empfohlen, damit alle Kältemittel auf sichere Weise gewonnen werden konnen. Vor Beginn der auszuführenden Arbeiten muss eine Öl- und Kältemittelprobe genommen werden, für den Fall, dass eine Analyse vor der Wiederverwendung des besagten Kältemittels durchgeführt wird. Es ist wichtig, dass vor Beginn dieser Arbeit die elektrische Stromversorgung gewährleistet ist.

a. Machen Sie sich mit der Anlage/Ausrüstung und allen Details vollkommen vertraut.

b. Isolieren Sie das System elektrisch.

c. Stellen Sie vor Beginn der Prozedur sicher, dass:

• Die mechanische Ausrüstung verfügbar ist, die ggf. für den Umgang mit den Kaltemittelzylindern erforderlich ist;

• Die gesamte persönliche Schutzausrüstung verfügbar ist und in korrekter Weise getragen/verwendet wird;

• Der Wiedergewinnungsprozess muss ständig von einer kompetenten Person überwacht werden;

• Die Wiedergewinnungsausrüstung und die zugehörigen Zylindern müssen den geltenden Normen entsprechen.

d. Pumpen Sie nach Möglichkeit das Kaltemittelsystem leer.

e. Ist ein Vakuum nicht möglich, stellen Sie einen Verteiler her, über den das Kältemittel aus den verschiedenen Systemteilen abgezogen werden kann.

f. Stellen Sie sicher, dass die Zylinder vor Beginn der Wiedergewinnung auf der Skala steht.

g. Starten Sie die Wiedergewinnungsmaschine und betreiben Sie diese gemäß den Herstelleranweisungen.

h. Die Zylinder nicht überfüllen. (Nicht mehr als 80% Volumenflüssigkeitsbefüllung).

i. Überschreiben Sie den maximalen Arbeitsdruck der Zylinder niemals, nicht einmal kurzzeitig.

j. Wenn die Zylinder korrekt befüllt sind und der Vorgang abgeschlossen ist, stellen Sie安心, dass die Zylinder und die Ausrüstung sofort aus dem Bereich entfernt werden und dass alle Trennventile der Ausrüstung geschlossen sind.

k. Das wiedergewonnene Kältemittelarf nicht in ein anderes KältemittelsystembefuIlt werden, es sei dess,这点es wurdere geninigt und geprüft.

1. Etikettierung

Die Anlage muss so etikettiert werden, dass die Außerbetriebnahme und Entleerung des Kältemittels angezeigt sind. Das Etikett muss datiert und signiert sein. Alle Etiketten der Anlage müssen aussagen, dass die Anlage entzündliches Kältemittel enthalt.

16.Wiedergewinnung

Beim Ablassen von Kältemittel aus einem System - entweder für Wartungszwecke oder für eine Außerbetriebnahme - wird stets eine gute Praxis empfohlen, damit alle Kältemittel auf sichere Weise entfernt werden. Beim Übertragen des Kältemittels in die Zylinder muss sichergestellt sein, dass geeignete Auffangzylinder verwendet werden. Stellen Sie sicher, dass die korrekte Anzahl von Zylindern zum Halten der Gesamtbefullmenge des Systems verfügbar ist. Alle Zylinder, die verwendet werden sollen, müssen für die Wiedergewinnung von Kältemittel ausgelegt und für diesees Kältemittel etikettiert sein (d.h. Spezialzylinder für die Wiedergewinnung von Kältemittel). Die müssen komplett sein mit Überdruck-Entlastungsventil und den zugehörigen Trennventilen und in gutem Zustand sein. Leere Auffangzylinder mussen entleert und nach Möglichkeit vor Beginn der Wiedergewinnung gekühlt werden. Die Ausrüstung zum Auffangen des Kältemittels muss in gutem Betriebszustand sein. Die zugehörigen schriftlichen Anweisungen davon mussen zur Hand sein und für die Wiedergewinnung von entsündlichen Kältemitteln geeignet sein. Zusätzlich dazu muss ein Satz kalibrierter Wageskalen verfügbar sein, der sich in gutem Betriebszustand befindet. Die Schläuche müssen komplett mit leckfrei Trennkupplungen und in gutem Zustand sein. Vor der Benutzung der Wiedergewinnungsmaschine muss geprüft werden, dass sich diese in einem guten Zustand befindet, dass sie korrekt gewartet wurde und dass alle damit in Verbindung stehenden elektrischen Komponenten so abgedachtet sind, dass eine Entzündung im Fall der Freisetzung von Kältemittel ausgeschlossen ist.itte konsultieren Sie bei Zweifeln ihren Hersteller. Das wiedergewonnene Kältemittel muss dem Kältemittelllieferant in den korrekten Auffangzylindern zurück gegeben werden und der entsprechende Lieferschein für die Transferierung von Sondermull ausgestellt werden. Mischen Siemals verschiedene Kältemittel in Wiedergewinnungs-/Auffangeinheiten und ganz besonders keinesfalls in den Zylindern. Falls Kompressoren oder Kompressorole entfternt werden mussen, muss sichergestellt werden, dass diese auf ein akzeptables Maß entleert wurden, um Sicherzustellen, dass kein entsündliches Kältemittel im Schmiermittel bleibt. Der Entleerungsvorgang muss vor der Rückgabe der Kompressoren an die Lieferanten erfolgen. Zur Beschleunigung theses Prozesses darf nur die elektrische Heizung des Kompressorgehauses genutzt werden. Wenn das Öl aus dem System abgezogen ist, muss these auf sichere Weise erfolgen. Beim Umzug oder bei einer Neupositionierung der Klimaanlage mussen für die Trennung und Neuinstallation der Anlage erfahrene Servicetechniker dazu gezogen werden. Stellen bzw. legen Sie keinesfalls andere elektrische Produkte oder Haushaltsgegenstände unter das Innengerät oder unter das Außergerät. Kondenswasser, das aus dem Gerät tropf, kann these nass machen und Schäden oder Fehlfunktionen an Ihrem Eigentum verursachen. Decken Sie die Beluftungsöffnungen des Gerätes nicht ab und stellen Sie diese nicht zu. Das Gerät muss in einem gut beflufteten Bereich gelagert werden, dessen Raumgroße dem für den Vorgang vorschreibenben Raumbereich entspricht. Das Gerät muss in einem Raum ohne dauerhaft betriebene offene Flammen (wie beispisseweise eine aktives Gasgerät) und ohne Zündquellen (wie beispisseweise eine aktive elektrische Heizung) gelagert werden. Wiederverwendbare mechanische Verbinder und aufgeweitete Fugen sind nicht zulässig.

Beschreibung des Geräts

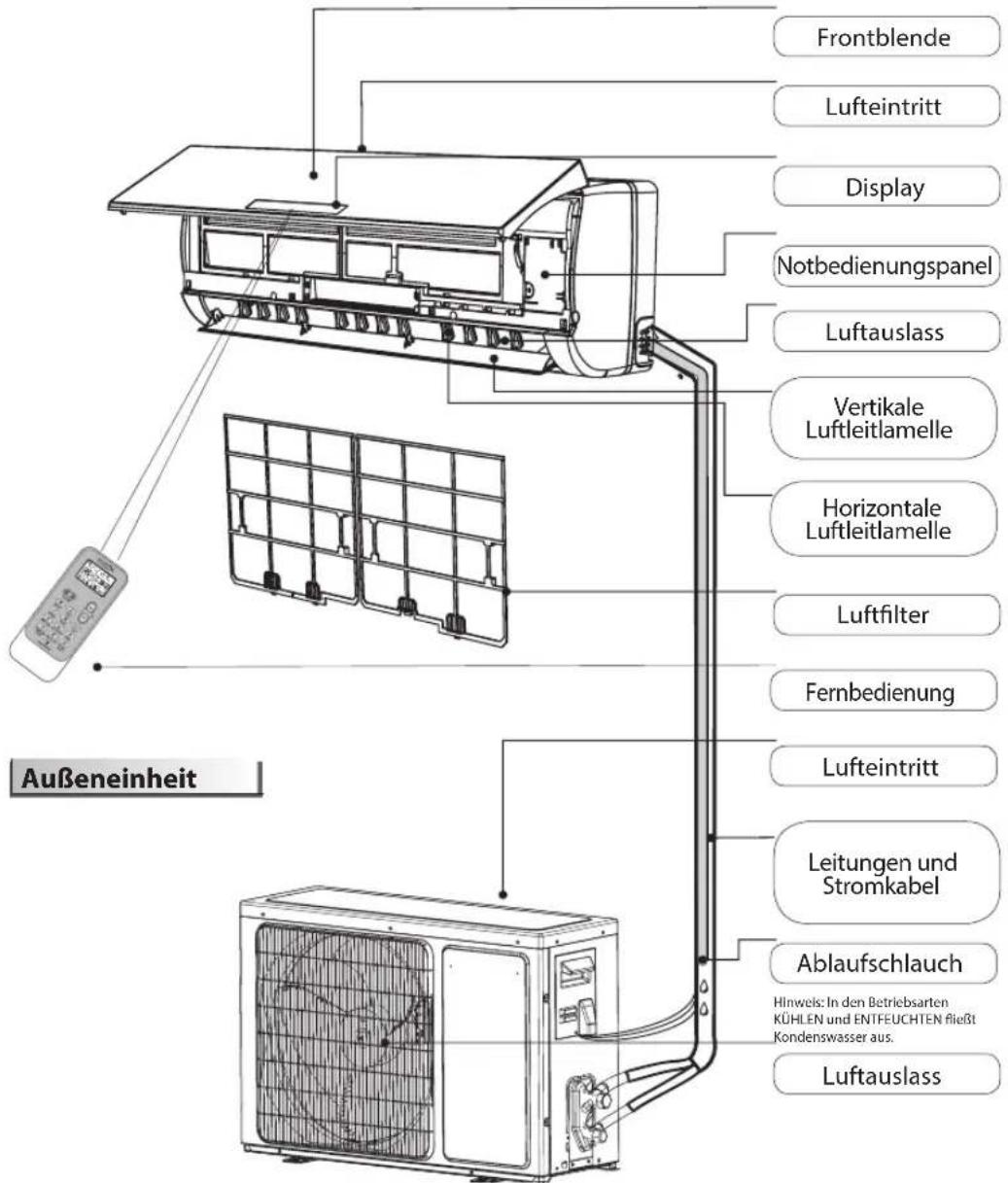

Inneneinheit

4 Die Abdillungen der Bedienungsanleitung zein ein Gerat in Standardausfuhrung, das sich in Grobe und Design von Imr Her Garat underschieden kann.

Erklärung der Symbole auf der Innen- und AuBeneinheit.

	WARNING	Dieses Symbol zeigt, dass diesen Gerät ein entsündliches Kältemittel benutzt. Falls es ein Kältemittelleck gibt und das Kältemittel in Berührung mit einer externen Zündquelle kommt, besteht Brandgebung.
	VORSICHT	Dieses Symbol zeigt, dass das Handbuch sorgfältig durchgelesen werden muss.
	VORSICHT	Dieses Symbol zeigt, dass das Servicepersonal immer konform mit den Anweisungen im Installationshandbuch mit thisem Gerät umgeben muss.
i	VORSICHT	Dieses Symbol zeigt, dass Informationen verfügbar sind wie die Betriebsanleitung oder das Installationshandbuch.

Benutzerschnittstelle

88

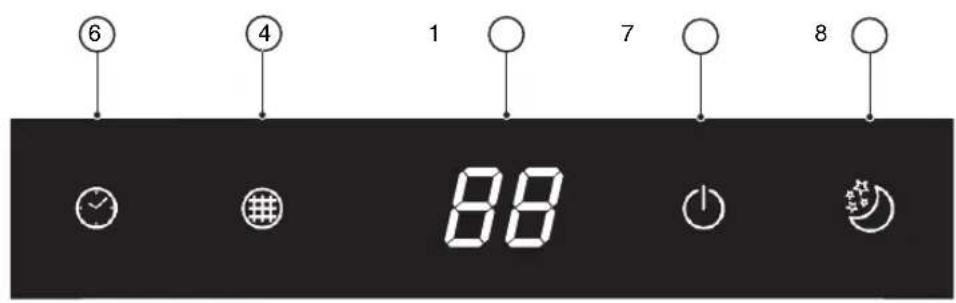

Temperaturanzeige (1)

Zeigt die Solltemperatur an.

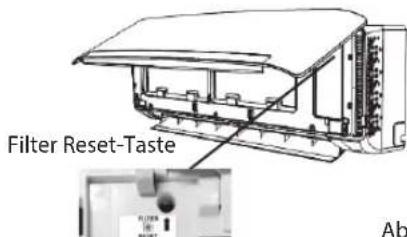

Falls die Angabe, FC" erscheint, muss der Filter gereinigt werden.

Wi-Fi Anzeige (2)

Sie blinkt schnell (3 Hz), wenn eine Verbindung zum Router hergestellt wird oder die Verbindung zum Router unterbrochen wird.

Sie blinkt langsam (1,5 Hz), wenn sie mit dem Router, aber nicht mit der Cloud verbunden ist.

Sie leuchtet beständig, wenn das Wi-Fi vollständig verbunden ist.

Sie Goes aus, wenn das Wi-Fi nicht eingestellt oder ausgeschaltet ist.

6th-Sense Anzeige (3)

Leuchtet auf, wenn 6th Sense eingeschaltet ist.

Filterkontrolle-Anzeige (4)

Blinkt, wenn der Filter gereinigt werden muss.

Die Filteranzeige blinkt nach 720 Betriebsstunden zur Erinnerung, dass Sie den Filter reinigen müssen. Drücken Sie nach der Filterreinigung die Reset-Taste des Filters an der Inneneinheit hinter der Frontabdeckung, um das Blinken der Filteranzeige zu beenden.

Feuchtigkeits-Anzeige (5)

Leuchtet auf bei der Anzeige der Feuchtigkeitsstufe.

Erlischt bei der Anzeige der Temperatur.

TIMER-Anzeige (6)

Leuchtet während der eingestellten Zeit.

Erlischt, wenn der Timer-Betrieb endet.

Betriebsanzeige (6)

Leuchtet, wenn das Gerät in Betrieb ist.

Blinkt während des Abtauvorgangs der Außeneinheit.

Anzeige fur Schlaf-Modus (8)

Sie leuchtet auf, sobald der Schlaf-Modus eingestellt ist. Die Betriebs-Anzeige blinkt 10 Mal, dann erlischt die gesamte Anzeige.

Für Klimageräte ohne Wi-Fi-Steuerung empfehlen wir Wpro SmartClim: ein intelligentes Gerät, um über Wi-Fi die Haupteinstellungen Ihres Geräts von Ihr dem Smartphone aus zu steuern.
Dieses Zubehör ist nicht in der Produktverpackung enthalten.itte kontaktieren Sie unseren Kundendienst fur weitere Details und den Erwerb.

Einlagen der Batterien in die Fernbedienung

1. Drücken Sie mit einem spitzen Gegenstand in die Vertiefung der Batteriefach-Abdeckung und schiben Sie die Abdeckung in Pfeilrichtung, um sie abzunehmen (siehe Bild).
2. Legen Sie zwei 1,5-V-Batterien vom Typ AAA in das Fach ein. Achten Sie darauf, dass die Batteriepole + und - polrlichtig eingelegt sind.
3. Schlieben Sie die Batteriefach-Abdeckung der Fernbedienung wieder.

Voreinstellung der Fernbedienung

• Jedes Mal, wenn die Batterien der Fernbedienung ausgetauscht werden, wird die Fernbedingung automatisch auf den Modus Wärmpumpe voreingestellt. Die Fernbedienung der AC-Wärmpumpe kann zur Steuerung von AC-Modelen verwendet werden, die für den reinen Kühlbetrieb ausgelegt sind.

Verwendend der Fernbedienung zur Steuerung des Gerätes

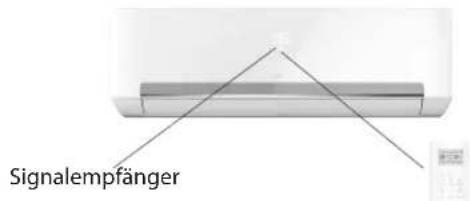

• Richten Sie die Fernbedienung zur Bedienung des Geräts auf das Empfangsteil der Inneneinheit aus, damit eine gute Signalqualität gewährleistet ist.
• Wahlend der Befehlsübertragung durch die Fernbedienung blinkt das Symbol Sekunde lang. Den Empfang des Befehls bestätigt das Gerat durch einen Hinweiston.

• Mit der Fernbedienung konnen Sie das Klimagerät aus einem Abstand von bis zu 7 m bedieten.
• Nach einem Batteriewechsel schaltet die Fernbedienung standardmäßig in den Heizen-Modus (Wärmpumpe).

Hinweis: Btte befolgen Sie die Anweisungen fur die Fernbedienung, die Sie fur den Betrieb des Klimagerats erhalten. Beschreibung der Funktionen der Tasten (P1-03)

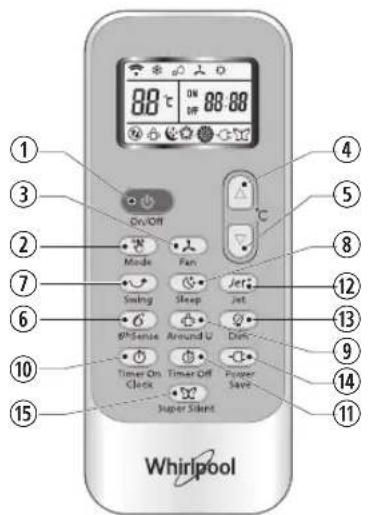

1. ON/OFF TASTE (Ein/Aus)

Startet oder stoppt das Gerät durch

Drucken dieser Taste.

3.TASTE FAN (Lüfter)

Dient zur Wahl der Ventilatordrehzahl in der Reihenfolge Automatik, Hoch, Mittel und Niedrig.

4-5.TASTETEMPERATURE

(Temperatur)

Dient zur Wahl der Raumtemperatur.
Dient zur Einstellung des Timer-Modus.

6.6th SENSE TASTE

Ein- oder Ausschalten der Betriebsart 6^th Sense.

7. TASTE SWING (Schwenken)

Startet und stoppt die Schwenkbewegung ("Swing") der horizontalen Luftleitlamelle und stellt die vertikale Luftverteilung ein.

10-11. TASTE HUMIDITY (Feuchtigkeit)

Dient der Einstellung der gewünschten Feuchtigkeitsstufe, nur verfügbar im Modus 6th SENSE.

16. TASTE SUPER SILENT (Superleise)

Startet und stoppt die „Super Silent“- Funktion für eine leise Umgebung.

2. TASTE MODE (Betriebsart)

Dient zur Wahl des Betriebsmodus. In der Reihenfolge Kuhlen, Heizen oder Ventilator.

8.TASTE SLEEP (Nachtbetrieb)

Stellt den Nacht-Modus ("Sleep") ein in der Reihenfolge sleep 1, sleep 2, sleep 3 sleep 4 and sleep off.

9.TASTE "AROUND U" (Wohlfuhl-Funktion)

Aktiviert bzw.deaktiviert die Wohlfuhl-Funktion ( Around U).

12.TASTE JET (Schnell-Kuhlen und Schnell-Heizen)

Startet und stoppt das schnelle Kuhlen und schnelle Heizen.

13.TASTE DIM (Displaybeleuchtung)

Schaltet die Displaybeleuchtung der Inneneinheit ein und aus.

14.WI-FITASTE

Verwendet zum Aktivieren oder Deaktivieren von Wi-Fi.

15. TIMERTASTE (Zeitschalttaste)

Dient zur Einstellung der Zeit zum Einoder Ausschalten des Geräts.

Symbole auf der Anzeige der Fernbedienung

Die Fernbedienung mit der FREIGABE-Taste aktivieren

Anzeige Kuhlen Lüfterdrehzahl-Automatik Anzeige für Schlaf-Modus 1

Anzeige Feuchtigkeit Plus Lufterdrehzahchöste Stufe Anzeige für Schlaf-Modus 2

Kontrolleuche Feuchtigkeit Minus Lufundrehzahl-mittlere Stufe Anzeige fur Schaf-Modus 3

Anzeige FAN ONLY fur Lüfterbetrieb Lünderrehzahl-niedrige Stufe Anzeige fur Schlaf-Modus 4

Anzeige HEATING fur Heizen Anzeige Super Silent (Superleise)

Anzeige Wohlfuhl-Funktion _ Around U

6^th SENSE-Anzeige

Display Temperatureinstellung

Nach dem Drucken dieser Taste ist das Display beleuchtet und die Funktionstanten der Fernbedienung sind aktiviert. Durch erneutes Drucken wird die Fernbedienung wieder gesperrt. Wenn Sie innerhalb von 10 Sekunden keine Taste drucken, wird die

Anzeige JET (Schnell-Kühlen/Heizen)

Anzeige "Power Save" (Energiesparen)

Signalübertragung

Fernbedienung

Beschreibung der Funktionen der Tasten (J1-3A)

1. ON/OFF TASTE (Ein/Aus)

Startet oder stoppt das Gerät durch Drücken dieser Taste.

1. TASTE MODE (Betriebsart)

Dient zur Wahl des Betriebsmodus in Reihenfolge Cooling (Kühlen) oder Dry (Luftentfeuchtung), Fan only (Lüfterbetrieb) oder Heating (Heizen).

1. TASTE FAN (Lüfter)

Dient zur Wahl der Ventilatordrehzahl in der Reihenfolge Automatik, Hoch, Mittel und Niedrig.

4-5.TASTE TEMPERATURE (Temperatur)

Dient zur Wahl der Raumtemperatur. Dient zur Einstellung des Timer-Modus und zum Einstellen der Echtzeituhr.

6.6 ^TH SENSE TASTE

Ein- oder Ausschalten der Betriebsart 6^th Sense.

1. TASTE SWING (Schwenken)

Startet und stoppt die Schwenkbewegung (,Swing^ ) der horizontalen Luftleitlamelle und stellt die vertikale Luftverteilung ein.

1. TASTE SLEEP (Nachtbetrieb)

Ein- oder Ausschalten des Nachtbetriebs in Reihenfolge 9. TASTE "AROUND U" (Wohlfuhl-Funktion)

Aktiviert bzw. deaktiviert die Wohlfuhl-Funktion („Around U“).

1. TIMER ON/CLOCK TASTE

Dient zum Einstellen der aktuellen Uhrzeit.
Dient zum Einstellen und Löschen der Timer Einsatzzeit.

11 TIMER OFF TASTE

Dient zum Einstellen und Löschen der Timer Ausschaltzeit. 12. TASTE JET (Schnell-Kühlen und Schnell-Heizen)

Schaltet den Modus Schnell-Kühlen und Schnell-Heizen ein und ab.

13. TASTE DIM (Displaybeleuchtung)

Schaltet die Displaybeleuchtung der Inneneinheit ein und aus. 14. POWER SAVE TASTE (Energiesparen)

Dient zum Ein- oder Ausschalten des Energiesparbetriebs.

1. TASTE SUPER SILENT (Superleise)

Startet und stoppt die „Super Silent“-Funktion für eine leise Umgebung.

Symbole auf der Anzeige der Fernbedienung

Anzeige Kühlen Anzeige für Schlaf-Modus 1 Lüfterdrehzahl-Automatik

Anzeige JET (Schnell-Kuhlen/Heizen)

Anzeige DRY for Luftentfeuchtung

Anzeige fur Schlaf-Modus 2

Lüfterdrehzahl-höchste Stufe

Signalübertragung

Anzeige FAN ONLY fur Lüfterbetrieb Anzeige fur Schlaf-Modus 3 Lüfterdrehzahl-mittlere Stufe

88

Anzeige HEATING fur Heizen Aneig furl Schlaf-Modus 4 Lufterrehzahl-niefrige Stufe Display aktuelle Zeit

6^th Sense-Anzeige

Anzeige Wohlfuhl-Funktion ( Around U")

Anzeige Super Silent (Superleise) Digital Temperatureinstellung

Anzeige "Power Save"(Energiesparen)

SCHUTZEINRICHTUNGEN

Betriebszustand

In folgenden Fällen kann die Schutzeinrichtung auslösen und das Gerät ausschalten.

Aufheizen Außentemperatur über 24°C

Außentemperatur unter -7°C

Raumtemperatur über 27°C

Kühlen Außentemperatur über 43°C

Raumtemperatur unter 21°C

Entfeuchten Raumtemperatur unter 18°C

Falls das Klimagerät in der Betriebsart KÜHLEN oder ENTFEUCHTEN lauft, über langere Zeit eine Tur oder ein Fenster geöffnet ist und die Luftfeuchtigkeit mehr als 80% beträgt, kann Kondenswasser am Luftaustritt heraustropfen. Funktionen der Schutzeinrichtung Warten Sie mindestens 3 Minuten lang, bis Sie das Gerät wieder einschalten, nach dem es durch die Schutzeinrichtung abgeschelt wurde oder Sie bei laufendem Gerät die Betriebsart geändert haben. Wenn Sie das Gerät direkt nach dem Anschlieben an das Stromnetz einschalten, lauft es evtl. erst nach einer Verzögerung von 20 Sekunden an. Falls)samliche Gerätefunktionen gestoppt sind, müssen Sie zum Neustart erneut die ON/OFF-Taste drucken. Falls der Timer gelöscht wurde, muss er neu eingestellt werden. Funktionen des KÜHLEN-Modus Einfrierschutz Wenn die Temperatur des

Wärmetauschers der Inneneinheit auf 0^ oder darunter abfällt, wird der Verdichter zum Schutz des Gerats abgeschaltet.

Funktionen des HEIZEN-Modus Vorheizen

Um ein anfängliches Ausblasen von Kaltluft zu verhindern, müssen Sie die Inneneinheit nach der Einschaltung der Betriebsart HEIZEN 2 - 5 Minuten lang vorwärmen lassen. Wahrend des Vorwärmens steht der Ventilator der Inneneinheit still.

Auftauen

In der Betriebsart HEIZEN taut sich das Gerät selbstätig ab, um stets mit maximalem Wirkungsgrad zu arbeiten. Dieser Vorgang dauerert normalerweise 6-10 Minuten. Wahrend des Abtauvorgangs stehen die Ventilatoren still und blinkt die Betriebsanzeige. Nach Abschluss des Abtauvorgangs schaltet sich das Gerät selbstfällig wieder in die Betriebsart HEIZEN.

Säbern der Frontabdeckung der Inneneinheit

1. Trennen des Geräts vom Stromnetz

Schalten Sie das Gerät aus, bevor Sie es vom Stromnetz trennen.

2. Abnehmen der Frontabdeckung

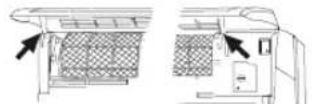

Klappen Sie die Frontabdeckung in Pfeilrichtung hoch (Abb. A).

Ziehen Sie die Frontabdeckung dann mit einem Ruck aus den beiden Schlatzen (Abb. B).

3. Säubern der Frontabdeckung

Wischen Sie sie mit einem weichen trockenen Lappen sauber. Feuchten Sie den Lappen evtl. mit lauwarmem Wasser (unter 40^ ) an, um eine stark verschmutzte Abdeckung zu saubern. Lassen Sie sie nach dem Reinigen trocknen.

4. Wiederanbringen und Schlieben der Frontabdeckung

Setzen Sie die Frontabdeckung wieder ein und drücken Sie sie nach unten, bis sie einrastet.

Hinweis:

- Verwenden Sie zum Reinigen des Geräts kein Waschbenzin oder Scheuerpulver.

- Spritzen Sie kein Wasser auf die Inneneinheit. Gefahr! Elektrischer Schlag!

Säubern des Luftfilters

Der Luftfilter muss nach ca. 200 Stunden gesäubert werden. Wenn das Klimagerät in einer extrem staubigen Umgebung betrieben wird, müssen Sie den Luftfilter alle zwei Wochen saubern.

1. Trennen des Geräts vom Stromnetz

Schalten Sie das Gerät aus, bevor Sie es vom Stromnetz trennen.

2. Herausnehmen des Luftfilters (Abb.C).

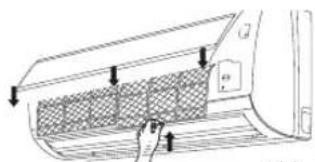

1. Öffnen Sie die Frontabdeckung. 2. Packen Sie den Filter vorsichtig an seinem Griff. 3. Ziehen Sie den Filter herself.

3. Säubern des Luftfilters (Abb. D)

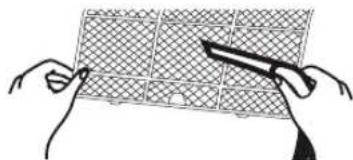

Einen stark verschmutzten Filter konnen Sie mit lauwarmem Wasser und Neutralreiniger saubern.

Lassen Sie sie nach dem Reinigen trocknen.

4. Bauen Sie den Filter wieder ein, drücken Sie mit einem spitzen Gegenstand auf die Reset-Taste des Filters (Abb. E) an der rechten Seite und schlieben Sie die Frontabdeckung.

Hinweis:

• Achtung - Verletzungsgefahr. Berühren Sie nach dem Herausnehmen des Filters nicht die Wärmetauscherlamellen der Inneneinheit mit den Fingern.
  Versuchen Sie nicht, das Klimagerät voninnen zu reinigen.
• Waschen Sie den Filter nicht in der Waschmaschine.

Abb. B

Abb.C

Abb. D

Abb.E

NOTBETRIEB

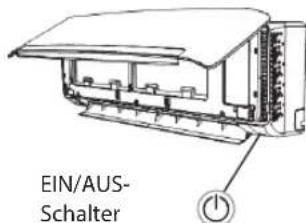

In einem Notfall oder wenn die Fernsteuerung nicht verfügbar ist, können Sie das Gerät mit dem EIN/AUS

Schalter an der Inneneinheit bedieren.

• Schalten Sie das Gerät ein: wenn diese Taste bei ausgeschalteten Gerät gedrückt wird, startet und laufte in der Betriebsart 6th SENSE.
• Ausschalten des Geräts: Drücken Sie diese Taste bei eingeschaltetem Gerät, so wird es ausgeschaltet.

EIN/AUS-Schalter

Hinweis: Drücken Sie diese Taste immer nur kurz, längeres Drucken kann zu Funktionstörungen führen.

Automatischer Wiederanlauf

Um die automatische Wiederanlauf-Funktion zu aktivieren, schalten Sie die Stromversorgung ein, drücken die ON/OFF-Taste der Inneneinheit und halten sie länger als 5 Sekunden gedrückt. Danach ertont ein Hinweiston und der automatische Wiederanlauf ist aktiviert.

Wenn die automatische Wiederanlauf-Funktion aktiviert ist, drücken Sie die ON/OFF-Taste der Inneneinheit und halten sie länger als 5 Sekunden gedrückt. Danach ertont ein Hinweiston, der automatische Wiederanlauf ist deaktiviert und das Klimagerät in den Standby-Modus geschaltet.

Entsorgung der Batterien

Leisten Sie einen Beitrag zur Ressourcenschonung. Trennen Sie die Batterien vom Hausmull und recyclen Sie diese über das kostenlose Batterie-Rückgabesystem an Ihr dem Wohnort.

Installationsanweisung

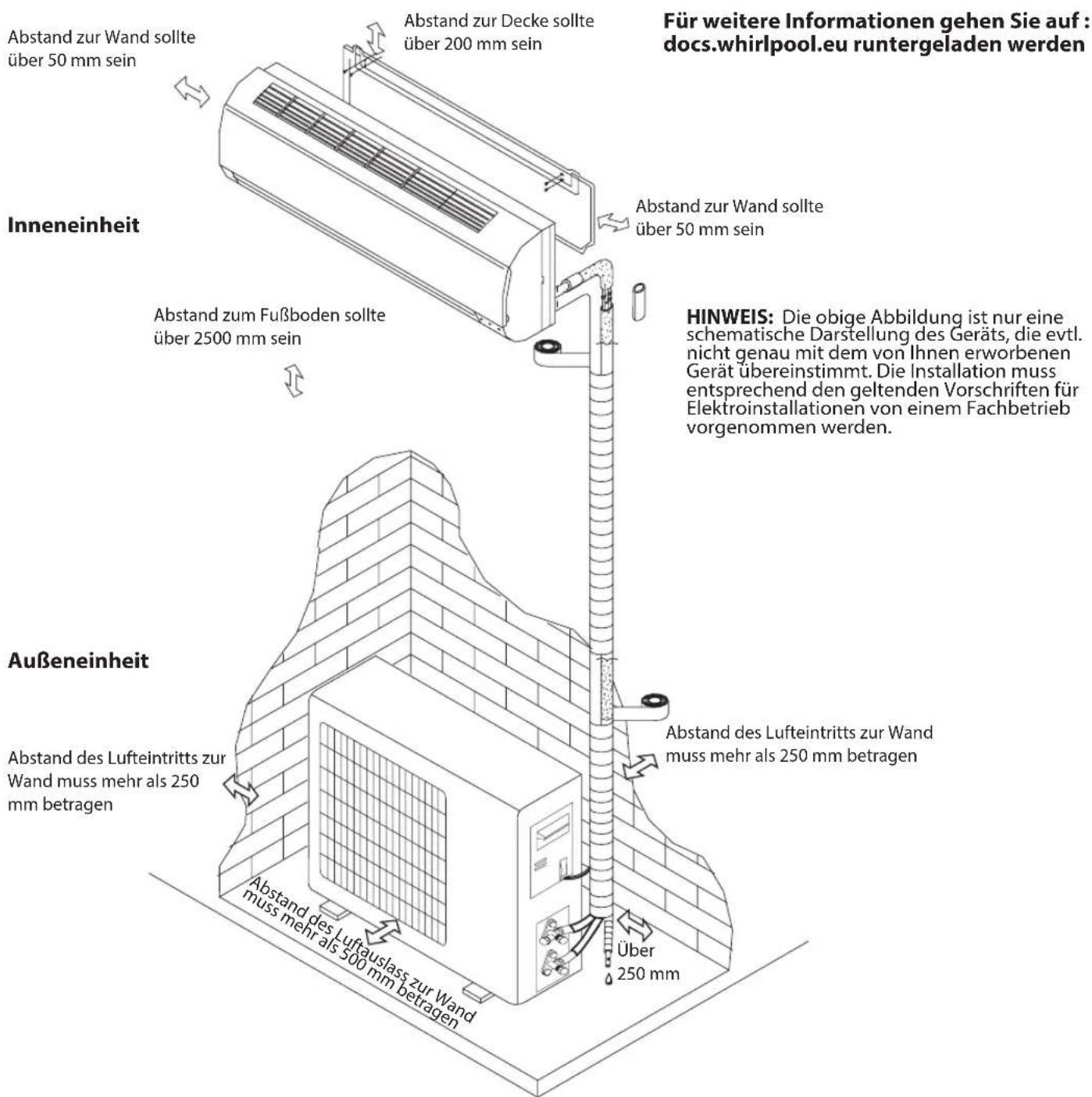

Aufstellungszeichnung

Be der Installation des Verbindungskabels sicherstellen, dass Kabelfarben und Klemmennummern an AuBeneinheit und Inneneinheit übereinstimmen.

Kabelspezifikation

Leistung (Btu/h) Netzkabel Netzanschlusskabel
	Typ	Normaler Querschnittsbereich	Typ	Normaler Querschnittsbereich
7K, 9K, 12K H07RN-F	1,0mm	2X3 H07RN-F	1,0mm	2X5
18K H07RN-F	5mm	2X3 H07RN-F	1,5mm	2X5
24 K H07RN-F	2,5mm	2X3 H07RN-F	2,5mm	2X5

Funktionstörungen haben oft gingefügige Ursachen - überprüfen Sie das Gerät dazu berlehen anhand der folgenden Tabelle, bevor Sie den Kundendienst anrufen. So spare Sie evtl. Zeit und vermeiden unnötige Kosten.

Störung Ursache
Das Gerät lauft nicht	· Hat der Schutzschalter ausgelöst oder ist die Sicherung durchgebrannt? ·itte 3 Minuten warten und dann das Gerät wieder einschalten. Evtl. verhindert der Schutzschalter einen Betrieb des Geräts. ·Sind die Batterien der Fernbedienung entladen? ·Ist der Stecker evtl. nicht korrekt eingesteckt?
Kein Luftstrom bei Kuhl- oder Heizbetrieb	·Ist der Luftfilter verschmutzt? ·Sind Luftweitritt und -austritt des Klimageräts verdeckt? ·Ist die Temperatur korrekt eingestellt? ·Sind Türen oder Fenster geöffnet?
Die Gerätesteuerung Funktioniert nicht	·Sind starke elektrische Störungen aufgetreten (durch eine sehr starke elektrostatische Entlung oder Überspannungen im Stromnetz)? Sie bemerken ein anomales Betriebsverhalten. Ziehen Sie in thisem Fall den Stecker aus der Steckdose und stecken Sie ihn nach 2-3 Sekunden wieder ein.
Das Gerät lauft nicht sofort	·Ein Wechsel der Betriebsart bei laufendem Gerät bewirkt eine 3-minütige Verzögerung.
Unangenehmer Geruch	·Dieser Geruch stammt evtl. aus einer sonstigen Quelle wie z. B. Ausdünstungen von Möbeln oder Zigarettenrauch, die vom Gerät eingesaugt und mit dem Luftstrom ausgeblasen werden.
Ein Geräusch wie von fließen dem Wasser	·Das ist normal, es wird durch den Kältemittelstrom im Klimagerät verursacht. ·Geräusch des Abtauvorgangs im Heizen-Modus.
Geräusch wie bei einem Reifen von Material	·Das Geräusch kann durch Ausdehnung oder Zusammenziehen der Frontabdeckung aufgrund von Temperaturänderungen verursacht sein.
Am Luftausritt tritt Wasserdampf aus	·Ist im kühlen Raum Wasserdampf vorhanden? Ein normaler Vorgang, der in der Betriebsart KühLEN oder ENTFEUCHTEN durch die an der Inneneinheit ausströmende, kühle Luft verursacht wird.
Die Betriebsanzeige blinkt, noch der Ventilator der Inneneinheit lauft nicht.	·Das Gerät schaltet von Heizen auf Abtauen um. Die Anzeige verlöstcht anschließend und das Gerät schaltet erneut in den Heizen-Modus.

Hinweis: Wenn die Störung weiterbesteht, müssen Sie das Gerät zuerst ausschalten und dann vom Stromnetz trennen. Kontaktieren Sie anschließend einen autorisierten Whirlpool Kundendienst in ihrer Höhe. Versuchen Sie nicht, das Gerät selbst zuersetzen, zu reparieren, zu zerlengen oder umzurüsten.

KUNDENSERVICE

Bevor Sie den Kundendienst kontaktieren:

1. Versuchen Sie zuerst, anhand der Hinweise im Abschnitt Störungsdiagnose" das Problem selbst zu beheben.
2. Schalten Sie das Gerät aus und danach wieder ein, um zu prufen, ob der Fehler weiterhin erscheidt.

Sollte der Fehler nach Durchführung der oben genannten Prüfungen weiterhin bestehen, kontaktieren Sieitte den Kundendienst.

BittemachenSiefolgendeAngaben
- eine kurze Beschreibung der Storung,
Die exakte Modellbezeichnung Ihres Klimagerats
- Die Servicenummer (die Nummer unter dem Wort „Service" auf dem Service-Aufkreber seitlich oder unten an der Inneneinheit).
Die Servicenummer finden Sie auch im Garantie-Handbuch,
- Ihr vollständige Anschrift,
- Ihre Telefonnummer.

Falls eine Reparatur erforderlich ist, sollen den Sie stets das Kundendienstzentrum kontaktieren, um sicherzugehen, dass Original-Ersatzteile verwendet werden und die Reparatur sachgerecht ausgeführht wird.

Sie müssen den Original-Rechnungsbeleg vorlagen.

Die Nichtbeachtung dieser Vorschriften kann die Sicherheit und Qualität des Produktes beeinträchtigen.

SERVICE

0000 000 0000

Hinweis: Sie können das komplette Handbuch für Ihr Gerät von der Internetseite herunterlagen. Dazu den folgenden Link verwenden: docs.whirlpool.eu den QR Code benutzen.

CONSIGNES DE SECURITE

2. KNAPPEN MODE (LAGE)

8. KNAPPEN SLEEP (VIOLAGE)

8. KNAPPEN SLEEP (VIOLLAGE)

Prosedyren nedenfor m' folges:

Aktiverer erler inaktiverer Funktionen 6th sense.

7. KNAPPEN SWING

3. KNAPPEN FAN (BLAESER)

Aktiverer ell er inaktiverer Funktionen 6^th sense.

7. KNAPPEN SWING

Aktiverer aller inaktiverer Funktionen Dvale i rækkefolgen

9. KNAPPEN AROUND U

Funktionen Auto-genstart

1. Scoatei panoul frontal

Deschideti panoul frontal aça cum este indicat de sageata (Fig. A).

Hdikatop ehepro36epexhenn
