Produkttyp	Heimkino-Soundbar mit aktivem Subwoofer (kabellos)
Marke	Panasonic
Modell	SCHTB900
Hauptgerät	Center-Lautsprecher mit Frontlautsprechern (6,5 cm Woofer und 1,6 cm Hochtöner) und Mittellautsprechern (6,5 cm Vollbereich)
Aktiver Subwoofer	16 cm Lautsprecher, Bassreflex-Typ
Gewicht des Subwoofers	Ca. 5,4 kg
Stromversorgung	AC 220-240 V, 50 Hz
Stromverbrauch im Standby (Hauptgerät)	0,3 W (Netzwerk-Standby aus); 2,0 W (Netzwerk-Standby an)
Konnektivität	Bluetooth 4.2, Wi-Fi (2,4 GHz/5 GHz), HDMI (2 Eingänge, 1 Ausgang ARC), optischer Eingang, Ethernet LAN, IR Blaster
Unterstützte Audioformate	Dolby Atmos, Dolby TrueHD, DTS:X, DTS-HD Master Audio, LPCM (bis zu 7.1 Kanäle)
Klangmodi	Standard, Stadium, Music, Cinema, News, Straight, 3D Surround
Sonderfunktionen	Integrierter Chromecast, VIERA Link (HDAVI Control 5), Subwoofer-Pegelregelung, Dialogkontrolle, Low-Volume-Modus, Lautstärkebegrenzer
Bluetooth-Reichweite	Ca. 10 m in Sichtlinie
Pflege und Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel verwenden; Bedienfeld waagerecht reinigen
Sicherheit	Nicht Feuchtigkeit aussetzen; Lüftungsöffnungen nicht blockieren; Verschluckungsgefahr durch Knopfzelle; Wandmontage durch Fachpersonal
Mitgeliefertes Zubehör	Fernbedienung (Batterie enthalten), Wandhalterungen, Schrauben, Netzkabel, IR-Blaster-Modul

Häufig gestellte Fragen - SCHTB900 PANASONIC

Wie schließe ich die Soundbar an den Fernseher an?

Verwenden Sie ein HDMI-Kabel zwischen der HDMI AV OUT (TV (ARC))-Buchse der Soundbar und dem HDMI-ARC-Anschluss des Fernsehers. Falls der TV-Anschluss nicht mit ARC gekennzeichnet ist, fügen Sie ein optisches Audiokabel hinzu.

Wie verbinde ich mein Smartphone über Bluetooth?

Drücken Sie die Taste [-PAIRING], bis "PAIRING" angezeigt wird. Wählen Sie "Panasonic HTB900-****" aus der Bluetooth-Liste Ihres Smartphones. Das Passwort lautet "0000", falls erforderlich.

Der Subwoofer gibt keinen Ton wieder, was tun?

Überprüfen Sie, ob der Subwoofer eingeschaltet ist und die WIRELESS LINK-Anzeige grün leuchtet. Falls rot, führen Sie eine kabellose Kopplung durch: Drücken Sie auf der Rückseite des Subwoofers länger als 3 Sekunden die [I/D SET]-Taste, dann halten Sie auf der Fernbedienung [INPUT] gedrückt und drücken Sie an der Soundbar länger als 4 Sekunden [VOL+].

Wie verwende ich die VIERA-Link-Funktion?

Aktivieren Sie VIERA LINK im SETUP-Menü. Verbinden Sie die Soundbar über HDMI (ARC) mit dem Fernseher. Sie können dann die Soundbar mit der TV-Fernbedienung ein-/ausschalten und die Lautstärke regeln.

Wie aktualisiere ich die Firmware?

Stellen Sie sicher, dass die Soundbar mit dem Internet verbunden ist. Gehen Sie zu SETUP > F/W UPDATE und wählen Sie "UPDATE YES". Ziehen Sie während des Updates nicht den Netzstecker.

Die Fernbedienung funktioniert nicht mehr, was tun?

Überprüfen Sie die Batterie (Typ CR2025) und entfernen Sie ggf. die Isolierlasche. Falls der Fernbedienungscode abweicht, halten Sie [MUTE] + [OK] 4 Sekunden lang für REMOTE 2 oder [MUTE] + [-PAIRING] für REMOTE 1.

Welche Klangmodi sind verfügbar?

Drücken Sie mehrmals [SOUND], um zu wählen zwischen: STANDARD (Filme/Comedy), STADIUM (Sport), MUSIC, CINEMA (3D Surround), NEWS (klare Stimmen), STRAIGHT (unbearbeiteter Klang).

Wie stelle ich die Lautstärke des Subwoofers ein?

Wählen Sie im Menü SOUND die Option SUBWOOFER und stellen Sie einen Pegel von LEVEL 1 bis LEVEL 4 ein. Je höher der Pegel, desto stärker die Bässe.

Das Display zeigt "F61" an, was bedeutet das?

Der Code F61 weist auf ein Problem mit dem Verstärker hin. Ziehen Sie das Netzkabel und wenden Sie sich an einen autorisierten Händler.

Kann die Soundbar an der Wand montiert werden?

Ja, verwenden Sie die mitgelieferten Wandhalterungen. Stellen Sie sicher, dass die Wand ein Gewicht von mindestens 60 kg tragen kann. Schrauben Sie die Halterungen fest und hängen Sie die Soundbar gemäß der Abbildung im Handbuch (Seite 14) ein. Verwenden Sie ein Sicherungsseil.

BEDIENUNGSANLEITUNG SCHTB900 PANASONIC

Heimkino-Audiosystem

Heimkino-Audiosystem

Heimkino-Audiosystem

Heimkino-Audiosystem

Heimkino-Audiosystem

Modell Nr. SC-HTB900

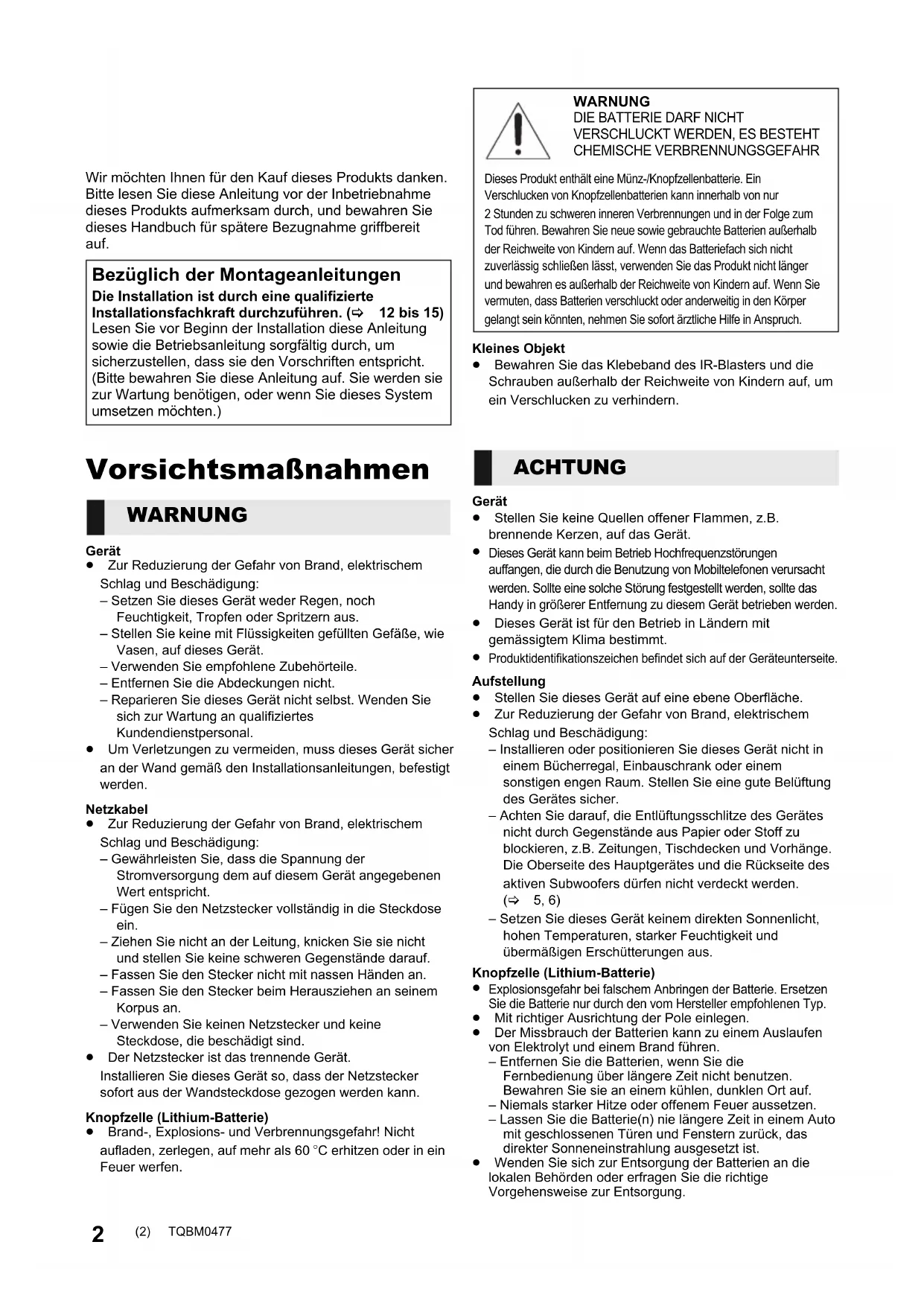

Wir möchten Ihnen für den Kauf dieses Produkts danken. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Bezüglich der Montageanleitungen

Die Installation ist durch eine qualifizierte Installationsfachkraft durchzuführen. (⇒ 12 bis 15) Lesen Sie vor Beginn der Installation diese Anleitung sowie die Betriebsanleitung sorgfältig durch, um sicherzustellen, dass sie den Vorschriften entspricht. (Bitte bewahren Sie diese Anleitung auf. Sie werden sie zur Wartung benötigen, oder wenn Sie dieses System umsetzen möchten.)

Vorsichtsmaßnahmen

WARNUNG

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
• Verwenden Sie empfohlene Zubehörteile.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanleitungen an der Wand befestigt werden.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.
• Fügen Sie den Netzstecker vollständig in die Steckdose ein. Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
• Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.
• Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

Knopfzelle (Lithium-Batterie)

• Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 °C erhitzen oder in ein Feuer werfen.

WARNUNG

DIE BATTERIE DARF NICHT VERSCHLUCKT WERDEN, ES BESTEHT CHEMISCHE VERBRENNUNGSGEFAHR

Dieses Produkt enthält eine Münz-/Knopfzellenbatterie. Ein Verschlucken von Knopfzellenbatterien kann innerhalb von nur

2 Stunden zu schweren inneren Verbrennungen und in der Folge zum Tod führen. Bewahren Sie neue sowie gebrauchte Batterien außerhalb der Reichweite von Kindern auf. Wenn das Batteriefach sich nicht zuverlässig schließen lässt, verwenden Sie das Produkt nicht länger und bewahren Sie es außerhalb der Reichweite von Kindern auf. Wenn Sie vermuten, dass Batterien verschluckt oder anderweitig in den Körper gelangt sein könnten, nehmen Sie sofort ärztliche Hilfe in Anspruch.

Kleines Objekt

• Bewahren Sie das Klebeband des IR-Blasters und die Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemäßigtem Klima bestimmt.
• Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

Aufstellung

• Stellen Sie das Gerät auf eine ebene Oberfläche.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. Die Oberseite des Hauptgerätes und die Rückseite des aktiven Subwoofers dürfen nicht verdeckt werden. (⇒ 5,6)
• Setzen Sie dieses Gerät nicht dem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Knopfzelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ. Mit richtiger Ausrichtung der Pole einlegen.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.
• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.
• Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für weitere Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafen verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten): Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dies auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

Konformitätserklärung (DoC)

Hiermit erklärt "Panasonic Corporation", dass dieses Produkt die grundlegenden Anforderungen sowie die anderen relevanten Vorschriften der Richtlinie 2014/53/EU erfüllt. Kunden können eine Kopie der Original-DoC unserer RE-konformen Geräte von unserem DoC-Server herunterladen: http://www.ptc.panasonic.eu Wenden Sie sich an einen zugelassenen Vertragshändler: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland. Das 5,15 - 5,35 GHz-Band ist in den folgenden Ländern auf Betrieb nur in Innenräumen beschränkt.

AT	BE	BG	CZ	DK	EE	FR	DE	IS	IE	IT
EL	ES	CY	LV	LI	LT	LU	HU	MT	NL	NO
PL	PT	RO	SI	SK	TR	FI	SE	CH	UK	HR

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
WLAN (The main unit)	2412-2472 MHz 5180-5320 MHz 5500-5700 MHz	20 dBm 20 dBm 20 dBm
Bluetooth® (The main unit)	2402-2480 MHz 10	dBm
2.4 GHz Wireless System (The main unit and the active subwoofer)	2401.35-2479.35 MHz	10 dBm

Über Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung dieses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich. Die unten genannten Handlungen sind in einigen Ländern strafbar: Ein Auseinanderbauen oder Modifizieren des Geräts. Ein Entfernen der Spezifikationskennzeichnung

Nutzungsbeschränkungen

Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden. - Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen. - Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung unter Umständen nicht hergestellt werden, oder Funktionen können sich unterscheiden. - Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System. - Dieses System kann keine Daten an ein Bluetooth-Gerät übertragen.

Einsatzbereich

Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m.

Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen abnehmen.

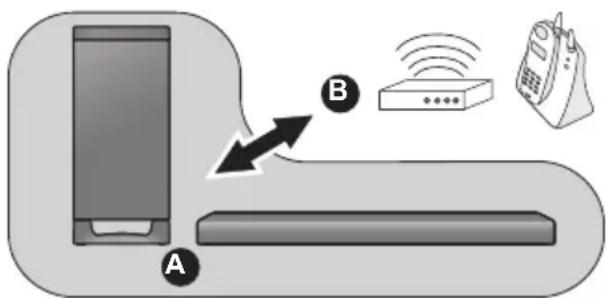

Interferenz von anderen Geräten

• Dieses System funktioniert aufgrund von Funkwelleninterferenzen möglicherweise nicht korrekt, oder es können Störungen wie Rauschen und Tonsprünge auftreten, wenn das Hauptgerät zu nahe an anderen Bluetooth-Geräten oder Geräten aufgestellt ist, die das 2,4-GHz-Band verwenden.
• Dieses System könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation usw. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors usw.).

Inhaltsverzeichnis

Vorsichtsmaßnahmen. 2

Über Bluetooth 3

Mitgelieferte Artikel. 4

Vor dem Gebrauch

Anordnung der Bedienelemente....5

Inbetriebnahme

Schritt 1 Anschlüsse. 8

Schritt 2 Aufstellung 12

Schritt 3 Drahtlosverbindung aktiver Subwoofer 16

Schritt 4 Netzwerkeinstellungen 16

Vorgänge

Verwendung dieses Systems.....18

Streamen von Musik über das Netzwerk 19

Bluetooth®-Betrieb. 20

Sound-MENU 21

Setup-MENU 22

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI ControlTM") 24

Referenz

Fehlerbeseitigung 26

Pflege des Geräts. 31

Lizenzen 31

Technische Daten 32

Mitgelieferte Artikel

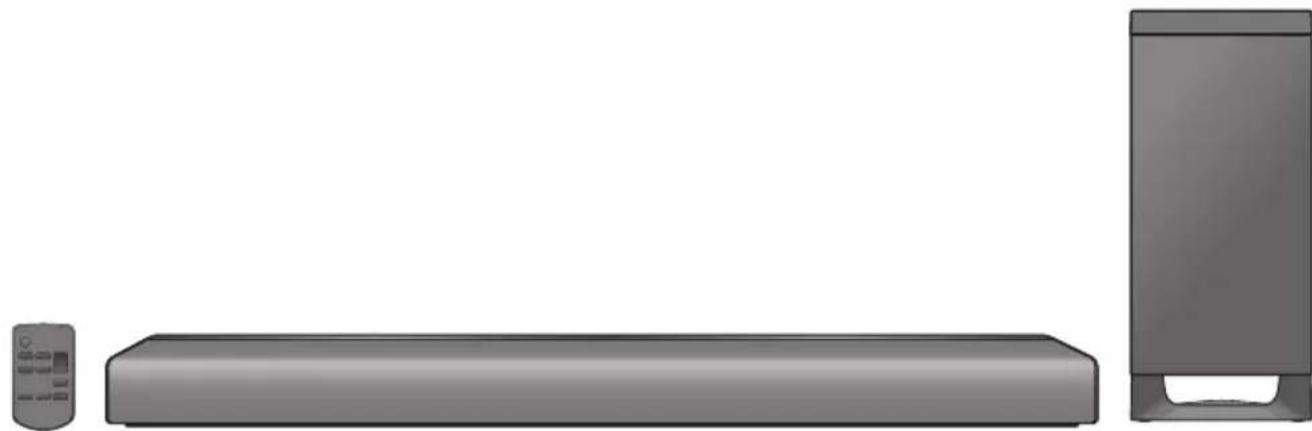

Dieses System (SCHTB900)

1 Hauptgerät (Lautsprecher) (⇒ 5) (SU-HTB900) 1 Aktiver Subwoofer (⇔ 5) (SB-HWA900)

Zubehör

Kontrollieren Sie vor der Nutzung dieses Systems die mitgelieferten Zubehörteile.

1 Fernbedienung (mit Batterie) (⇒ 7) (N2QAYC000121) 1 IR-Blaster (⇔ 10) 2 Wandhalterungen (⇒ 14) 2 Netzkabel (⇔ 11) 2 Schrauben (⇔ 14)

• Stand der Produktnummern: April 2019. Änderungen vorbehalten.
• Das mitgelieferte Netzkabel ist ausschließlich zur Nutzung mit diesem System vorgesehen. Verwenden Sie es nicht mit anderen Geräten. Verwenden Sie auch keine Kabel von anderen Geräten mit diesem System.

Hinweise zu Beschreibungen in dieser Bedienungsanleitung

• Seitenverweise werden dargestellt als “⇒ OO”.
• Beschriftungen am Gerät oder der Fernbedienung sind in dieser Bedienungsanleitung mit [O] gekennzeichnet.
• Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden. Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschrieben, jedoch können Sie sie auch am aktiven Subwoofer ausführen, wenn die Bedienelemente die gleichen sind.

Anordnung der Bedienelemente

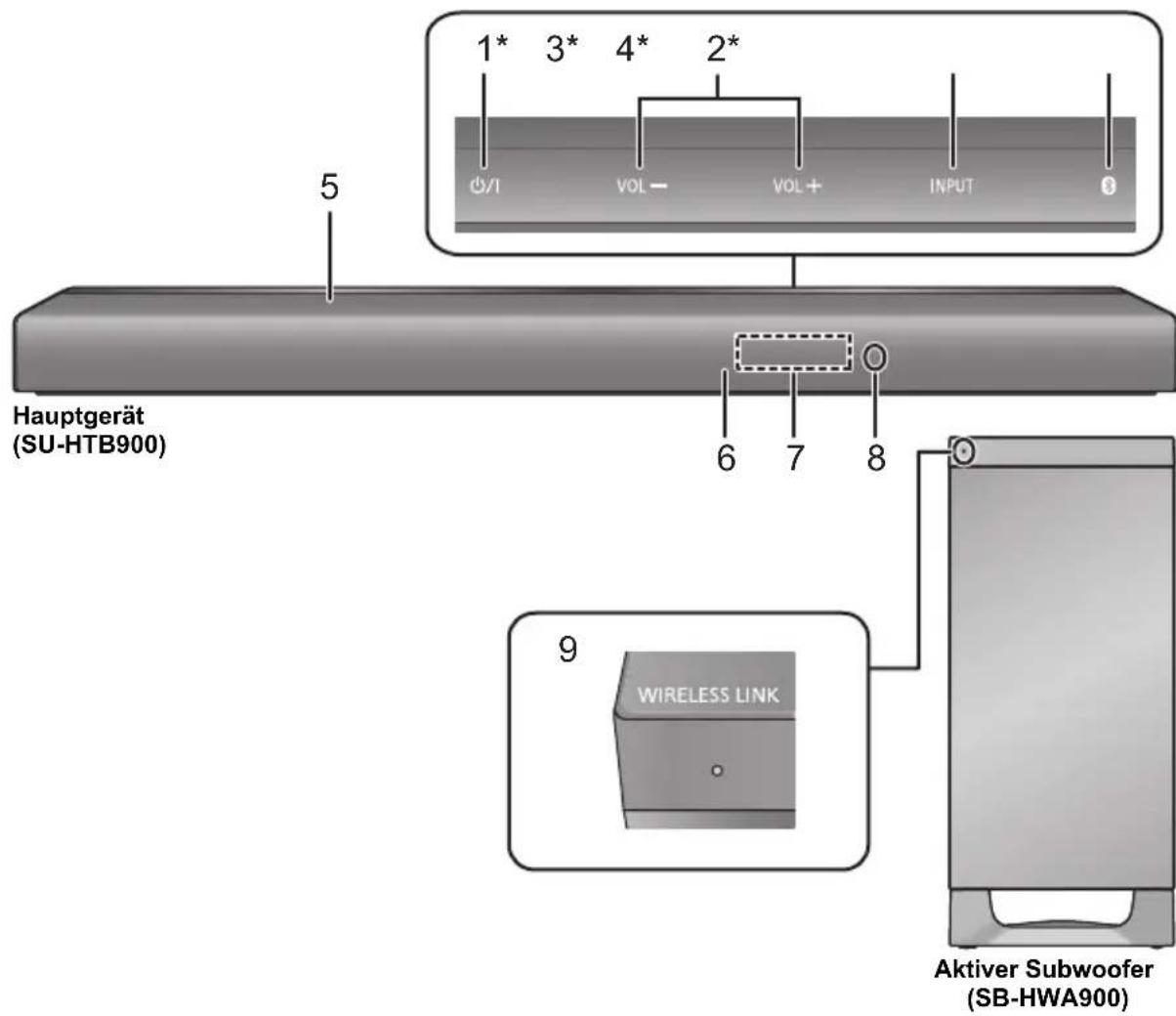

Dieses System (Vorderseite)

1 [#/I] Standby-/Ein-Schalter (#/I) Berühren Sie, um das Gerät aus dem Standby-Modus einzuschalten oder umgekehrt. Auch im Standby-Modus verbraucht das Gerät etwas Strom. 2 [VOL -] [VOL +] Passen Sie die Lautstärke des Systems an (⇒ 18) 3 [INPUT] Wählen Sie die Eingangsquelle aus (⇔ 18) 4 [B] Wählen Sie das Bluetooth-Gerät als Quelle (→ 18) Bluetooth-Verbindung (⇒ 20) Abtrennen eines Bluetooth-Geräts (20) 5 Lüfter 6 Fernbedienungs-Signalsensor (⇒ 7) 7 Display

8 Anzeige

• Blinkt zweimal, wenn die Wiedergabe gestartet wird oder wenn das Gerät über die App eingeschaltet wird.

9 WIRELESS LINK-Anzeige (⇒ 16)

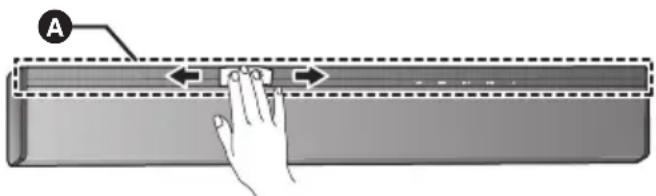

• Diese Schalter funktionieren durch bloßes Berühren der Markierungen. Beim Berühren des Schalters wird ein Signalton ausgegeben. Die Signalton-Einstellung kann geändert werden. (→ 22)

• Stellen Sie keine Gegenstände vor dieses System.
• Stellen Sie keine Gegenstände auf der Oberseite des Hauptgeräts ab.
• Entfernen Sie regelmäßig Staub usw. von diesem System. (31, "Reinigen Sie dieses System mit einem weichen, trockenen Tuch")

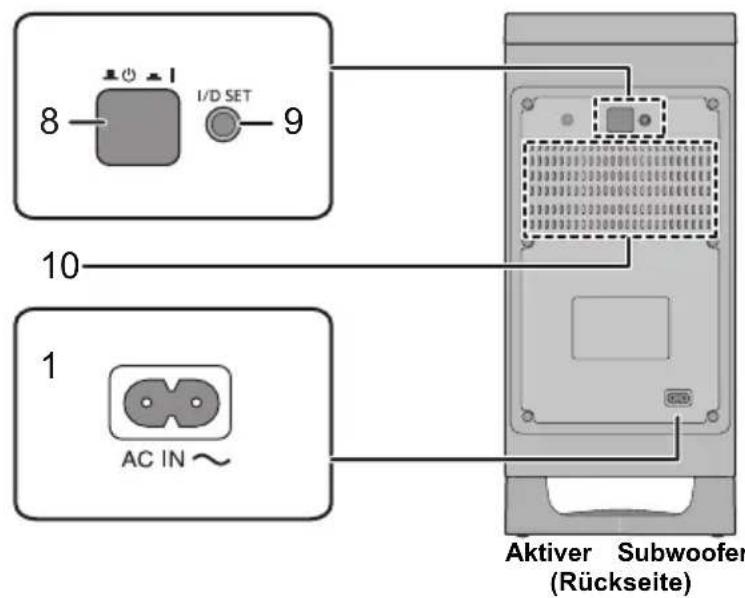

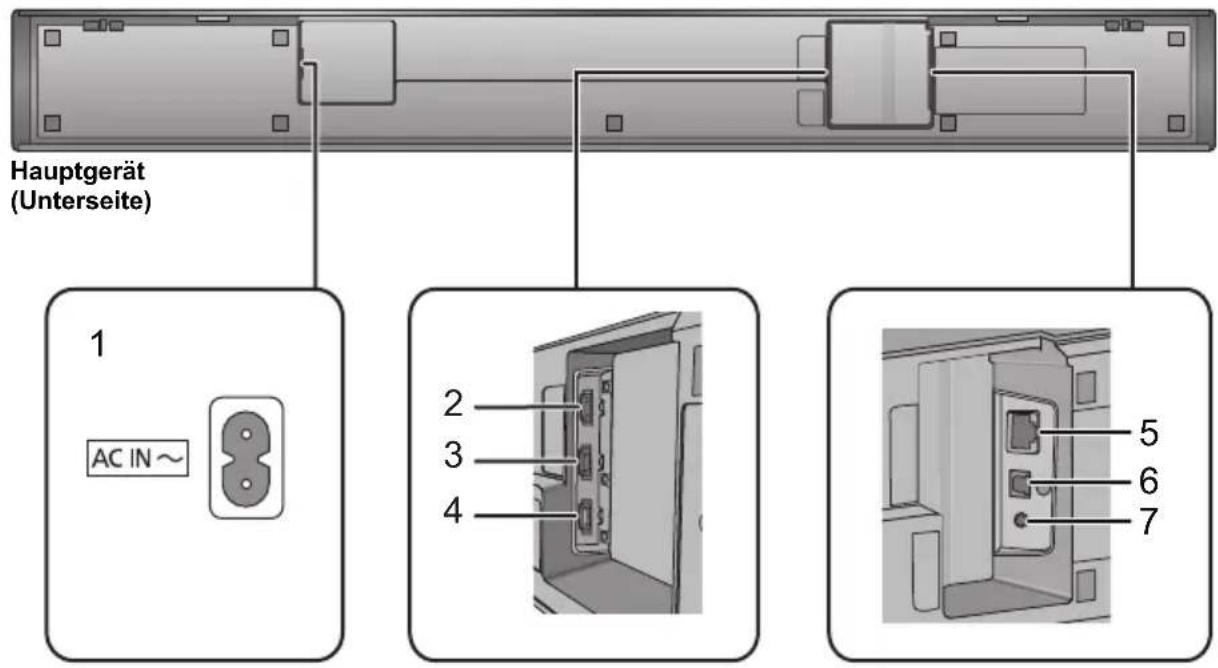

Dieses System (Sonstiges)

1 AC IN () Anschluss (⇒ 11) 2 HDMI AV OUT (TV (ARC)) Anschluss (ARC-kompatibel) (⇒ 8) 3 HDMI AV IN (HDMI 2) Anschluss (⇒ 10) 4 HDMI AV IN (HDMI 1) Anschluss (⇒ 10) 5 LAN-Anschluss (⇒ 17) 6 OPTICAL DIGITAL AUDIO IN (TV) Anschluss (⇒ 8) 7 IR SYSTEM Anschluss (→ 10) 8 [■] Ein/Aus-Taste für aktiven Subwoofer (⇒ 16) 9 [I/D SET] I/D SET-Taste Dies wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (⇒ 29) 10 Belüftungsöffnungen

Die Symbole auf diesem Produkt haben die folgenden Bedeutungen.

Wechselstrom Gerät der Klasse II (doppelt isoliert konstruiert.)

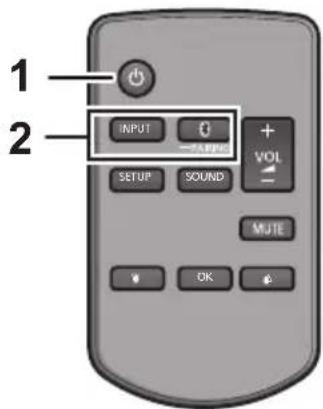

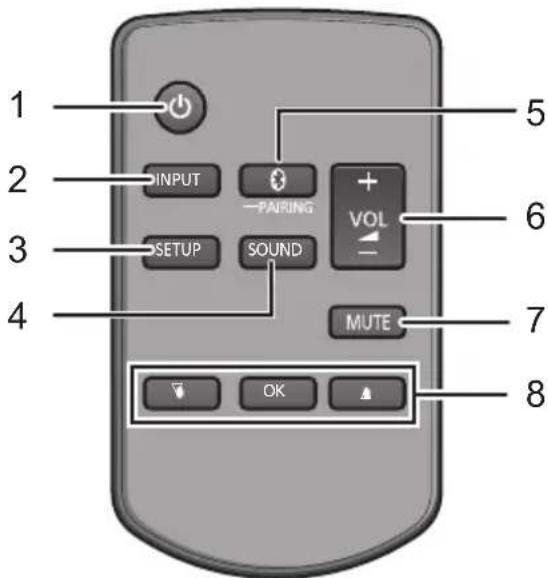

Fernbedienung

1 [S] Schaltet das Hauptgerät aus dem eingeschalteten Zustand in den Standby-Modus oder umgekehrt (→ 18)

2 [INPUT] Wählen Sie die Eingabequelle (→ 18) 3 [SETUP] Wählen Sie das Setup-Menü aus. (→ 22) 4 [SOUND] Wählen Sie das Sound-Menü aus. (→ 21) 5 [PAIRING]

Wählen Sie das Bluetooth-Gerät als Quelle (18) - Bluetooth-Verbindung (20) Abtrennen eines Bluetooth-Geräts (20)

6 [+VOL -] Passen Sie die Lautstärke des Systems an (18)

7 [MUTE] Stummschalten des Tons (→ 18) 8 [▼][OK][▲] Wählen Sie aus und bestätigen Sie die Option

Vor dem ersten Gebrauch

Entfernen Sie die Isolierfolie A.

• Entsorgen Sie die Isolierfolie sachgerecht, wenn Sie sie entfernt haben.

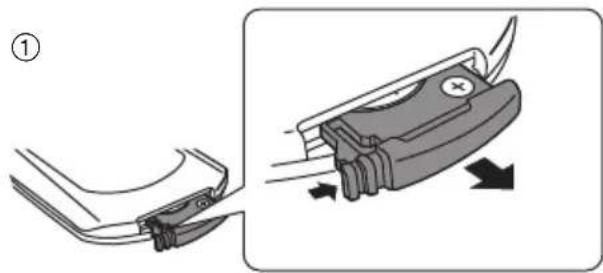

Austauschen einer Knopfbatterie

Batterietyp: CR2025 (Lithium-Batterie)

• Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

Zum Fernbedienungs-Signalsensor

Der Signalsensor der Fernbedienung befindet sich am Hauptgerät.

• Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs.

Entfernung: Innerhalb von ca. 7 m direkt auf die Vorderseite

Winkel: Ca. 30° von links und rechts

Schritt 1 Anschlüsse

Schalten Sie vor dem Anschluss alle Geräte aus und lesen Sie die betreffenden Bedienungsanleitungen durch. Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

Verwenden Sie beim Verbinden mit 4K-kompatiblen Geräten und 4K-Ultra-HD-TV HDMI-Hochgeschwindigkeitskabel mit Unterstützung für eine Bandbreite von 18 GB/s.

Anschluss an den Fernseher

Prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" markiert ist.

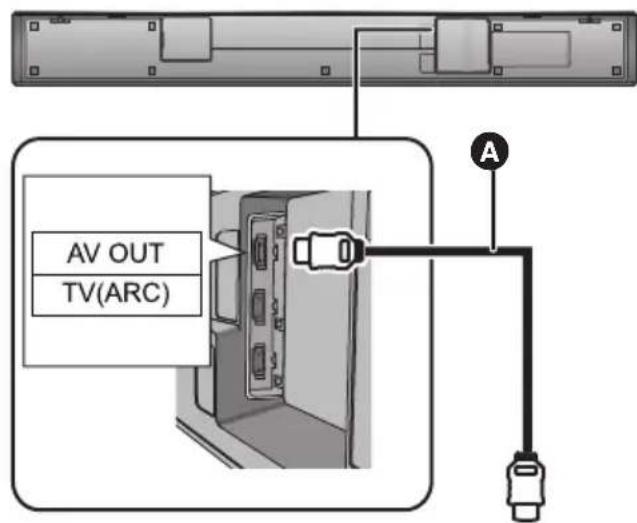

Mit Beschriftung "HDMI (ARC)"

HDMI IN (ARC)

Achten Sie darauf, die Verbindung am zum ARC kompatiblen Anschluss des Fernsehers herzustellen. (Siehe in der Bedienungsanleitung zum Fernseher.)

A HDMI-Kabel

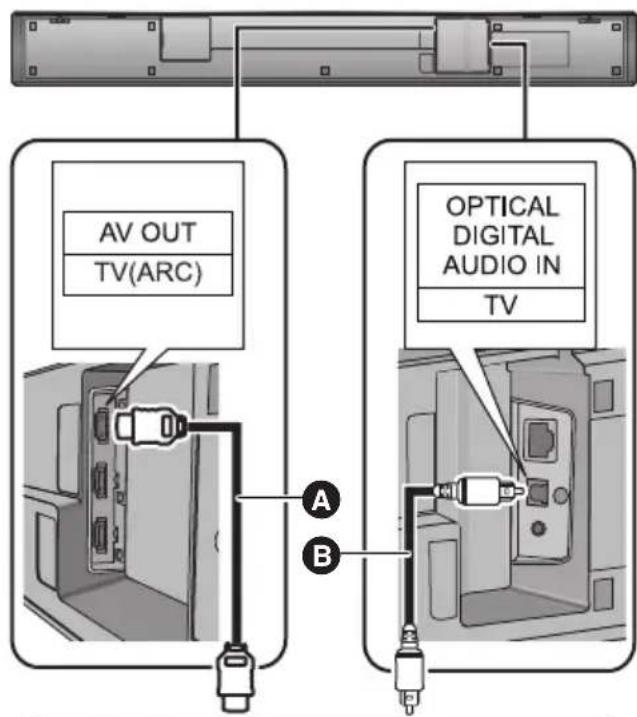

Ohne Beschriftung "HDMI (ARC)"

HDMI IN OPTICAL OUT

A HDMI-Kabel Optisches Digital-Audiokabel

• Stellen Sie sicher, dass Sie bei Verwendung des optischen Digital-Audiokabels den Stecker richtig einstecken.

Was ist ARC?

ARC ist eine Abkürzung für Audio Return Channel, auch als HDMI ARC bekannt. Es bezieht sich auf eine der HDMI-Funktionen. Wenn Sie das Hauptgerät an den Anschluss mit der Kennzeichnung "HDMI (ARC)" am Fernseher anschließen, ist das optische Digital-Audiokabel, das normalerweise verwendet wird, um Sound über einen Fernseher auszugeben, nicht mehr erforderlich, und Sie können die Bilder und den Sound des Fernsehers über ein einzelnes HDMI-Kabel genießen.

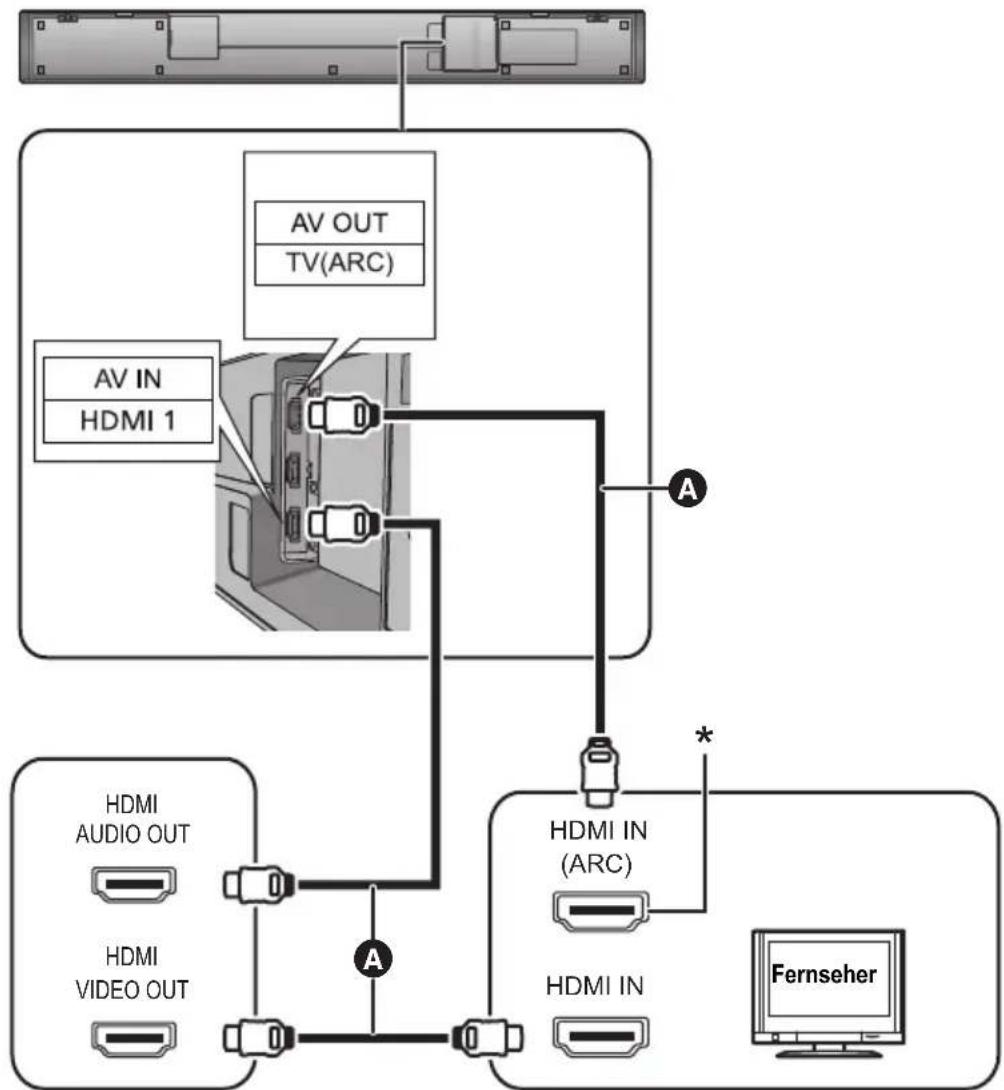

Verbindung mit Wiedergabegeräten usw., die HDR10+ und Dolby VisionTM unterstützen

Dieses System unterstützt HDR10+ und Dolby Vision™ nicht. Beim Verbinden mit einem Wiedergabe- oder Fernsehgerät usw., das HDR10+ oder Dolby Vision™ unterstützt, verwenden Sie die folgende Verbindung.

• Der Name des Anschlusses kann sich je nach dem Gerät mit HDR10+-Unterstützung unterscheiden. Details finden Sie in der Bedienungsanleitung des jeweiligen Geräts.
• Wenn nach dem Verbinden dieses Systems keine Netflix-Wiedergabe möglich ist, verwenden Sie die folgende Verbindung.
• VIERA Link funktioniert nicht, wenn Sie diese Verbindung verwenden. (→ 24)

Wiedergabegerät o.ä., das HDR10+ unterstützt

A HDMI-Kabel

• Wenn dieser Anschluss kein ARC unterstützt, verwenden Sie zusätzlich ein optisches Digital-Audiokabel, um das Hauptgerät mit dem Fernseher zu verbinden. (⇒ 8, "Ohne Beschriftung "HDMI (ARC)")

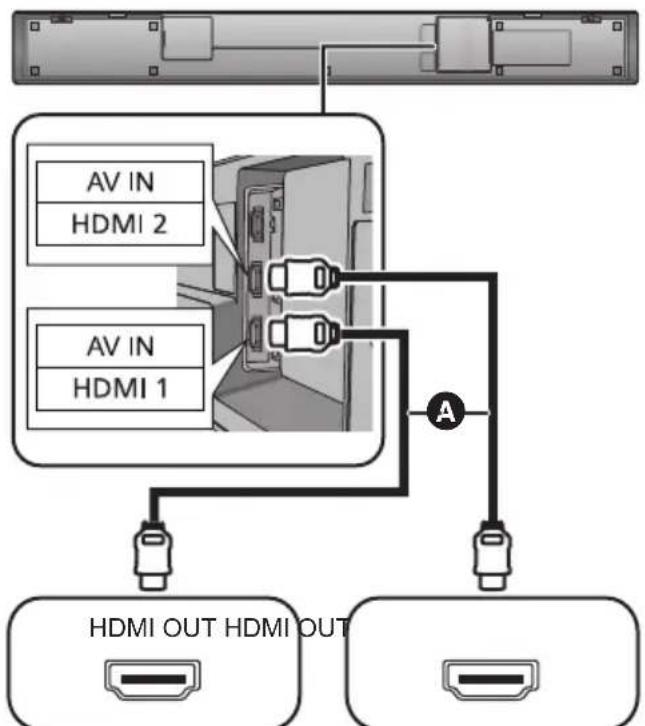

Anschluss von einem HDMI-kompatiblen Gerät

Sie können das Audiosignal von dem angeschlossenen Blu-ray Disc Player, DVD-Player, der Set-Top-Box, etc. zu diesem System leiten.

Vorbereitung

• Verbinden Sie das Hauptgerät mit dem Fernseher. (⇒ 8)

z.B. Blu-ray-Disc-Player z.B. Set-Top-Box

A HDMI-Kabel

Die notwendigen Einstellungen zur Ausgabe der Video- und Audiosignale entnehmen Sie der Betriebsanleitung des angeschlossenen HDMI-kompatiblen Geräts.

Verwenden des IR-Blaster

(Wenn die Fernbedienung nicht richtig funktioniert)

Je nachdem, wie das Hauptgerät eingerichtet ist, kann es den Fernbedienungssignalsensor des TV-Geräts blockieren, wodurch die Fernbedienung des TV-Geräts nicht funktioniert. Verwenden Sie in diesem Fall das mitgelieferte IR-Systemkabel. Die vom Hauptgerät empfangenen Fernbedienungssignale werden an das TV-Gerät gesendet, um dieses zu bedienen.

• Für den Tätigkeitsbereich siehe Seite 7.
• Verwenden Sie ausschließlich den mitgelieferten IR-Blaster.

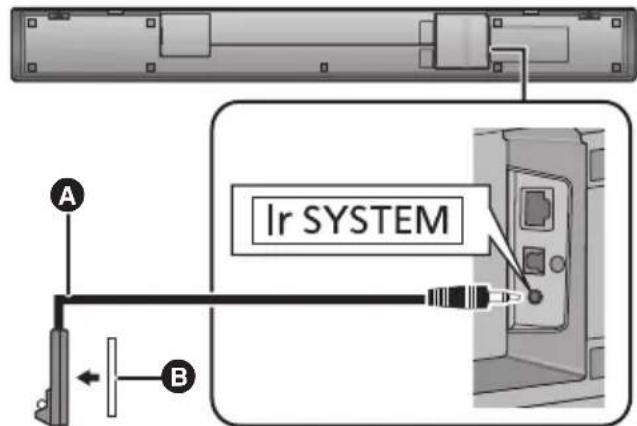

1. Schließen Sie den Klinkenstecker an die Buchse IR SYSTEM des Hauptgerätes an.

IR-Blaster (mitgeliefert) Klebeband (mitgeliefert)

2. Platzieren Sie den Infrarot-Emitter in Sichtweite des Sensors der Fernbedienung des Fernsehers.

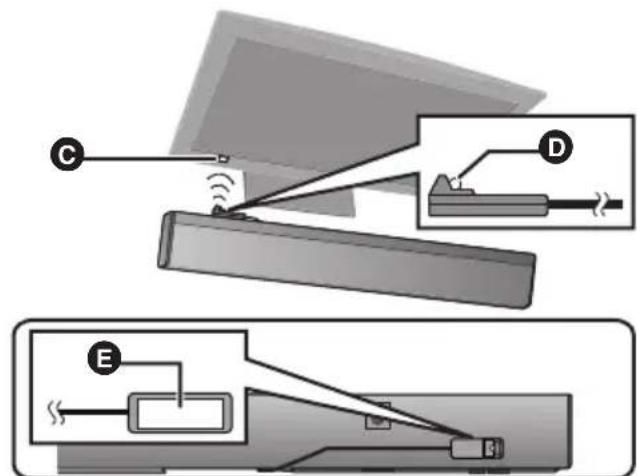

Aufstellungsbeispiel

Auf der Rückseite des Hauptgerätes:

Fernbedienungssignalsensor des Fernsehers D Infrarot-Emitter Klebeband (mitgeliefert)

3. Richten Sie die

Fernseherfernbedienung auf den Fernbedienungssensor dieses Systems und betätigen Sie den Fernseher.

• Für die Anbringung des Fernbedienungssignalsensors des Fernsehers siehe Betriebsanleitung des Fernsehers. Wählen Sie einen Aufstellort aus, der zur Umgebung passt.
• Stellen Sie sicher, dass die Oberfläche, auf der das Klebeband angebracht wird, sauber ist.
• Wenn Sie das Klebeband abziehen, kann die Oberfläche beschädigt werden und das ausgesetzte Klebeband kann zurückbleiben. Nachdem Sie festgestellt haben, dass der Fernseher korrekt funktioniert, sichern Sie ihn durch Andrücken des Klebebands.
• Wenn der Fernseher Signale sowohl von seiner Fernbedienung als auch vom IR-Blaster empfängt, können sich die Signale gegenseitig stören, weshalb Sie den Fernseher nicht bedienen können. Versuchen Sie, die Fernbedienung des Fernsehers aus einem anderen Winkel zu verwenden.

Wenn die Fernbedienung des Fernsehers auch nach der Änderung des Winkels nicht funktioniert, verwenden Sie den IR-Blaster nicht. Installieren Sie das Hauptgerät so, dass der Fernbedienungs-Signalsensor des Fernsehers von der Position aus sichtbar ist, aus der die Fernbedienung des Fernsehers bedient wird.

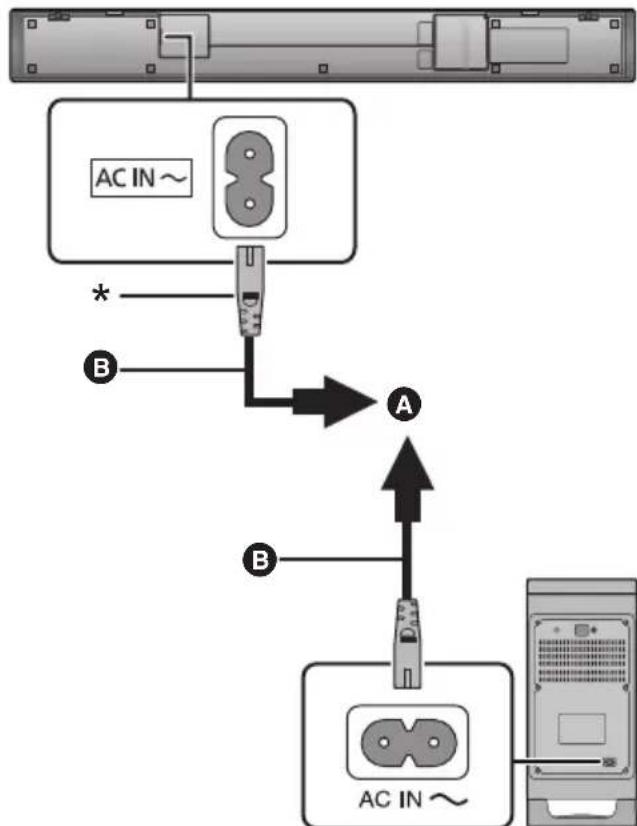

Netzkabelanschluss

• Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

An eine Netzsteckdose Netzkabel (mitgeliefert) * Stecken Sie das Netzkabel vollständig in das Hauptgerät ein.

• Dieses System verbraucht auch eine geringe Menge Strom (⇒ 32), wenn es ausgeschaltet ist. Ziehen Sie im Interesse der Energieeinsparung den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.

Energie sparen

Das Hauptgerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen.

• Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und ca. 20 Minuten lang kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 22, "AUTO OFF".

Schritt 2 Aufstellung

Sicherheitsmaßnahmen

Die Installation muss fachmännisch durchgeführt werden.

Die Installation sollte prinzipiell durch einen Fachmann erfolgen.

PANASONIC IST NICHT VERANTWORTLICH FÜR SCHÄDEN AM EIGENTUM ODER FÜR SCHWERE VERLETZUNGEN, EINSCHLIESSLICH TOD INFOLGE UNVORSCHRIFTSMÄSSIGEN EINBAUS ODER INKORREKTER HANDHABUNG.

• Achten Sie darauf, das Hauptgerät wie in dieser Bedienungsanleitung beschrieben zu installieren.
• Verwenden Sie Montagemethoden, die der Struktur und dem Material des Montageorts angemessen sind.

Achtung

• Dieses System ist nur wie in dieser Bedienungsanleitung beschrieben zu verwenden. Andernfalls kann es zu Schäden am Verstärker und/oder Lautsprecher kommen und zu Brandgefahr führen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Schäden aufgetreten sind oder Sie eine plötzliche Leistungsänderung feststellen.
• Versuchen Sie nicht, das Hauptgerät mit anderen als den in diesem Handbuch beschriebenen Methoden an einer Wand anzubringen.

• Halten Sie das Hauptgerät nicht mit einer Hand, um Verletzungen zu vermeiden. Sie könnten das Hauptgerät beim Tragen fallen lassen.
• Bedecken Sie die Montagefläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.
• Stellen Sie den aktiven Subwoofer nur wenige Meter vom Hauptgerät entfernt und in horizontaler Position auf, mit der Oberseite nach oben.
• Verwenden Sie das Hauptgerät oder den aktiven Subwoofer nicht in einem Metallschrank.
• Wenn Sie den aktiven Subwoofer zu nahe an Wänden und Ecken aufstellen, können dadurch die Bässe zu stark werden. Decken Sie Wandecken und Fenster mit dicken Vorhängen ab.
• Halten Sie magnetisierte Gegenstände fern. Magnetisierte Karten, Uhren usw. können beschädigt werden, wenn sie sich zu nah am Hauptgerät und am aktiven Subwoofer befinden.

Aktiver Subwoofer

Beim Umsetzen des aktiven Subwoofers

Achten Sie darauf, den Innenbereich der Lautsprecher nicht zu beschädigen.

A Heben Sie den aktiven Subwoofer nicht an dieser Öffnung an.

Anderenfalls können die inneren Komponenten beschädigt werden. Stützen Sie stets die Unterseite des aktiven Subwoofers ab, wenn Sie ihn bewegen.

Drahtlos-Schnittstelle

Es können Störungen auftreten, wenn Sie andere Geräte (WLAN-Router/Mikrowellen/schnurlose Telefone etc.) verwenden, die das 2,4 GHz Frequenzband nutzen, wodurch Kommunikationsprobleme verursacht werden können (Tonstörungen, Tonaussetzer, viel Rauschen etc.).

Trennen Sie in diesem Fall die anderen elektronischen Geräte vom Hauptgerät und vom Subwoofer, sodass keine Störungen auftreten.

A Hauptgerät/Aktiver Subwoofer 3 Wireless Router, drahtloses Telefon und andere elektronische Geräte

Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch

Zusätzlich erforderliches Zubehör (handelsüblich)

• Halteschnur
• Schrauben (zur Befestigung der Halteschnur)

• Verwenden Sie im Handel erhältliche Schrauben, die mehr als 60 kg tragen können.
• Verwenden Sie ein Seil, das mindestens 60 kg tragen kann (Seilstärke: ca. 1,5 mm).
• Platzieren Sie das Gerät zum Aufbauen auf einem Laken oder weichen Tuch.

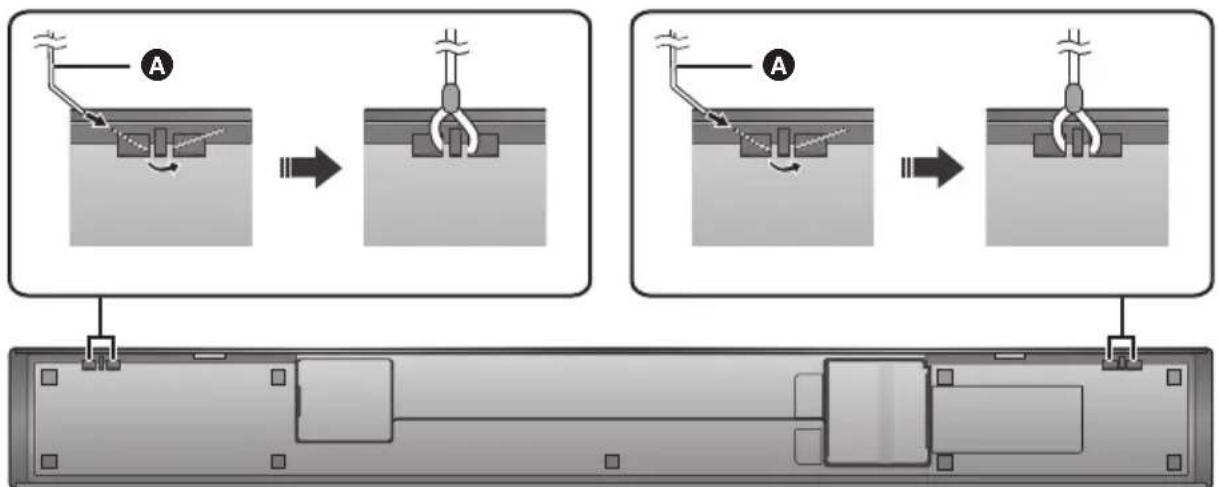

1 Bringen Sie das Kabel am Hauptgerät an.

(Unterseite)

A Schnur*

• Kann das Kabel nicht durch die Löcher geführt werden, versuchen Sie, es an 2 Stellen zu biegen, ca. 5 mm von der Kuppe entfernt, in einem Winkel von 45° (wie oben abgebildet).

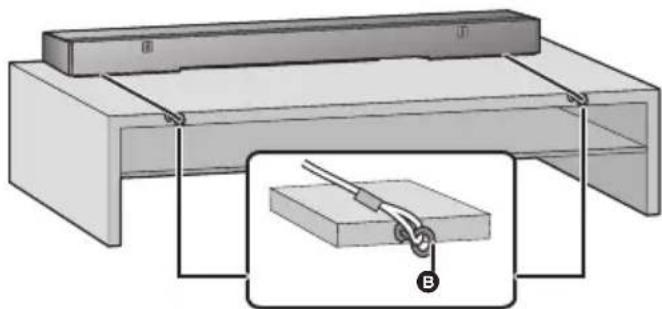

2 Stellen Sie das Hauptgerät an der gewünschten Position auf und bringen Sie jedes Seil am Regal oder Tisch an.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist. Lehnen Sie das Hauptgerät nicht an den Fernseher oder an die Wand an.

3 Ösenschraube

• Bringen Sie die Ösenschraube in einer Position an, in der sie mindestens 60 kg tragen kann.
• Je nach der Position des Hauptgeräts kann sich die Schraubposition der Schraubenöse unterscheiden.

■ Bei Positionierung des Hauptgeräts vor dem Fernseher

Das Hauptgerät kann verschiedene Sensoren des Fernsehers (C.A.T.S. (Contrast Automatic Tracking System)-Sensor, Fernbedienungssensor, etc.) und des 3D-Brillensenders an einem zu 3D kompatiblen Fernseher blockieren oder stören.

• Wenn Störungen auftreten, bewegen Sie das Hauptgerät weiter vom Fernseher weg. Wenn der Fernseher immer noch nicht richtig funktioniert, versuchen Sie, es in einem Regal oder an der Wand montiert zu verwenden.

Bei der Anbringung des Hauptgeräts an einer Wand

Das Hauptgerät kann mit den beiliegenden Wandhalterungen usw. an der Wand montiert werden. Stellen Sie sicher, dass die verwendete Schraube und die Wand ausreichend stark sind, um ein Gewicht von mindestens 60 kg zu tragen.

Die Schrauben und sonstigen Bauteile liegen nicht bei, da Typ und Größe bei jeder Installation unterschiedlich sind.

• Siehe in Schritt 3 für Details zu den erforderlichen Schrauben.
• Bringen Sie als eine zusätzliche Sicherheitsmaßnahme unbedingt die Halteschnur an.

Mitgelieferte Zubehörteile

2 Schrauben, 2 Wandhalterungen

Zusätzlich erforderliches Zubehör (handelsüblich)

Schrauben zur Wandmontage. 2 Halteschnüre. 2 Stockschrauben (zur Befestigung der Halteschnur)

• Verwenden Sie ein Seil, das mindestens 60 kg tragen kann (Seilstärke: ca. 1,5 mm).
• Platzieren Sie das Gerät zum Aufbauen auf einem Laken oder weichen Tuch.

1 Führen Sie Schritt 1 unter "Beim Aufstellen des Hauptgeräts in einem Regal oder auf einem Tisch" aus. (⇒ 13)

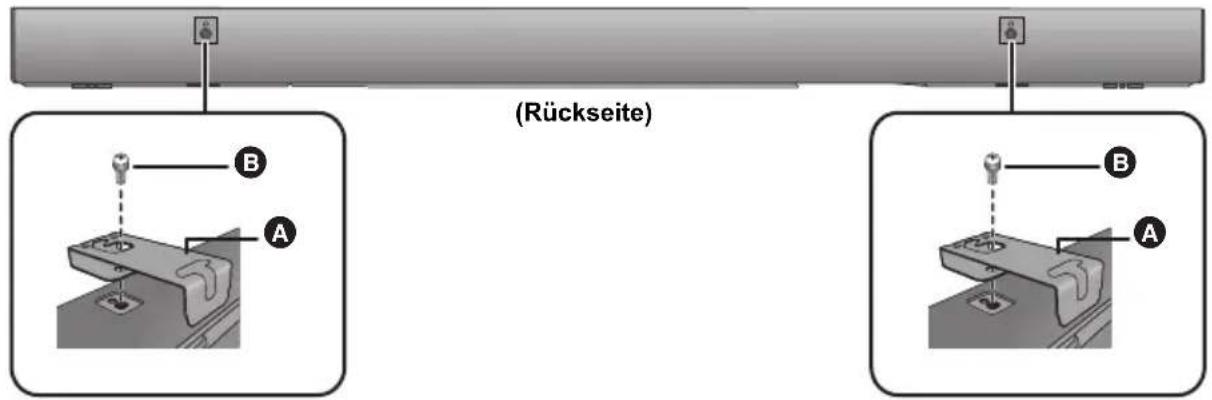

2 Bringen Sie die Wandhalterungsbügel am Hauptgerät an.

A Wandhalterungen (mitgeliefert) Schraube (mitgeliefert)

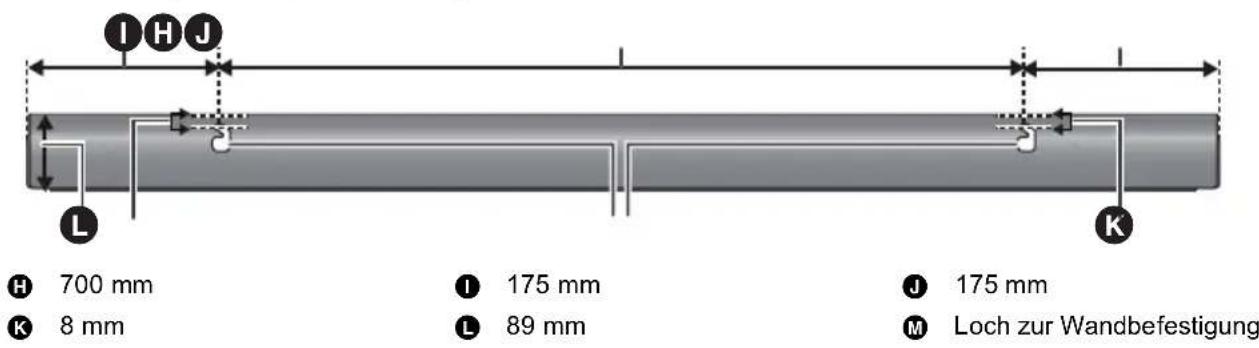

3 Schrauben Sie eine Schraube in die Wand.

• Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
• Lassen Sie mindestens 200 mm Freiraum über dem Hauptgerät, damit ausreichend Platz zum Einsetzen des Hauptgerätes vorhanden ist.
• Verwenden Sie eine Wasserwaage, um sicherzustellen, dass beide Schraubbohrungen waagerecht zueinander sind.

C Mindestens 30 mm D Ø 4,0 mm 7,0 mm bis 9,4 mm F Wand oder Säule G 2,5 mm bis 4,5 mm

Frontansicht (halbtransparentes Bild)

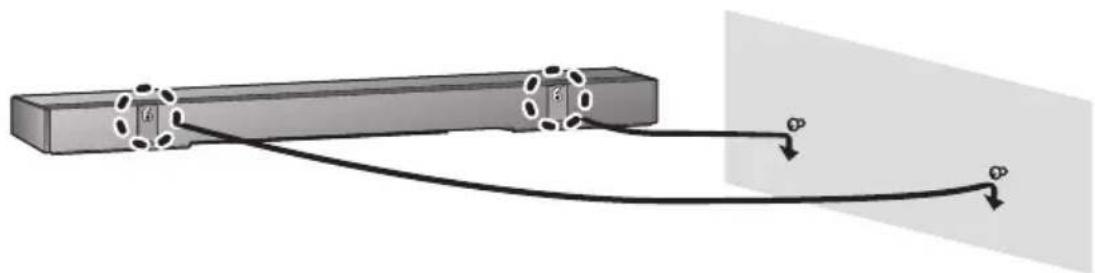

4 Befestigen Sie das Hauptgerät sicher an der Schraube/den Schrauben.

SO SO NICT
+ +	· Bewegen Sie den Laufsprecher so, dass sich die Schraube an dieser Position befindet.	+ +	· Bei dieser Position besteht die Gefahr, dass der Laufsprecher hinunterfällig, wenn er nach links oder rechts bewegt wird.

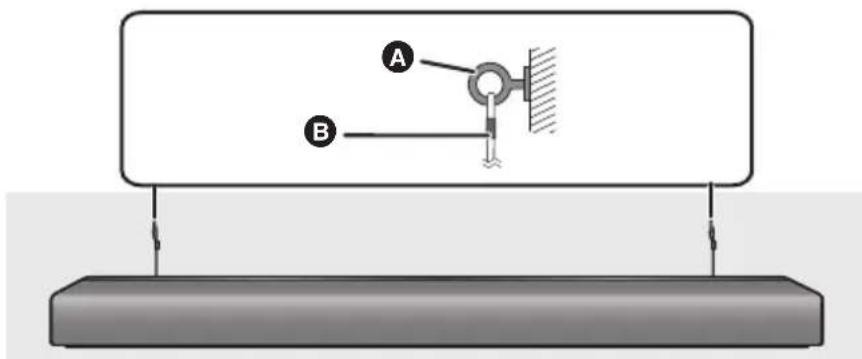

5 Sichern Sie das Seil an der Wand.

• Prüfen Sie, ob der Schlupf der Schnur minimal ist.

A Wandschraube B Schnur

Schritt 3 Drahtlosverbindung aktiver Subwoofer

Vorbereitung

Schalten Sie das Hauptgerät ein.

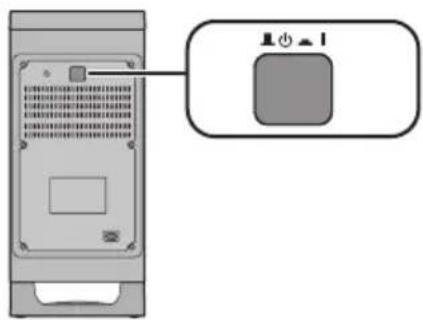

1 Drücken Sie [I]

Ein/Aus-Taste des aktiven Subwoofers [10]

Verwenden Sie diese Taste, um den aktiven Subwoofer ein- und auszuschalten.

1: Der aktive Subwoofer ist eingeschaltet.

Der aktive Subwoofer ist ausgeschaltet. Der aktive Subwoofer verbraucht eine geringe Menge Strom, auch wenn er ausgeschaltet ist (1, 0).

2 Vergewissern Sie sich, dass die Wireless Link aktiviert ist.

WIRELESS LINK-Anzeigeleuchte

Leuchtet rot:

Wireless Link ist nicht aktiviert.

Leuchtet grün:

Wireless Link ist aktiviert.

Blinkt grün:

Der aktive Subwoofer versucht, eine drahtlose

Verbindung zum Hauptgerät herzustellen.

• Der Wireless-Link wird aktiviert, wenn das Hauptgerät und der aktive Subwoofer beide eingeschaltet sind.

Schritt 4: Netzwerkeinstellungen

Sie können Online-Musikdienste streamen.

Zur Verwendung dieser Funktionen muss sich diese Einheit im selben Netzwerk mit Internet-Verbindung wie das Gerät befinden.

• Aktualisieren Sie die Firmware des Systems, wenn die Netzwerkeinstellungen abgeschlossen sind. (⇒ 23, "Firmware-Update")

Wählen Sie eine Netzwerkkonfigurationsmethode aus den folgenden Methoden.

Wireless LAN-Anschluss

Methode 1:

Verwendung der App "Google Home" (⇒ 17)

• Sie können die Drahtlosnetzwerk-Einstellungen mit der kostenlosen App "Google Home" vornehmen.

Kabelgebundene LAN-Verbindung

Methode 2:

Verwendung eines LAN-Kabels (⇒ 17)

• Sie können per LAN-Kabel eine stabile Verbindung zum Netzwerk herstellen.

Die Einstellung wird nach dem eingestellten Zeitlimit abgebrochen. Wiederholen Sie die Einrichtung.

Methode 1:

Verwendung der App "Google Home"

Vorbereitung

Dieses System verfügt über integriertes Wi-Fi® und kann mit einem Wireless-Router verbunden werden.

• Stecken Sie ein angeschlossenes LAN-Kabel aus. Dadurch wird die Wi-Fi®-Funktion deaktiviert. Wenn ein LAN-Kabel an dieses System angeschlossen ist, trennen Sie das LAN-Kabel, nachdem Sie das Netzkabel abgezogen haben. Schließen Sie danach das Netzkabel wieder an.
• Vergewissern Sie sich, dass Ihr Smartphone oder Tablet mit demselben Netzwerk verbunden ist wie dieses System.

1 Schalten Sie das System ein.

2 Laden Sie die kostenlose App "Google Home" auf Ihr Smartphone oder Tablet herunter.

• Zum Herunterladen der "Google Home"-App, sehen Sie nach bei:

3 Starten Sie die App und folgen Sie den Anweisungen auf dem Bildschirm.

4 Vergewissern Sie sich, dass die Verbindung hergestellt wurde.

• Wenn die Verbindung hergestellt wurde, wird auf dem

Display des Hauptgeräts "LAN" angezeigt.

• Wenn keine Wi-Fi-Verbindung möglich ist, vergewissern Sie sich, dass "Wi-Fi" im Setup-MENU auf "ON" eingestellt ist. (→ 23, "Wi-Fi") Die drahtlose Verbindung zur App "Google Home" kann gelegentlich ausfallen. Stellen Sie in diesem Fall das Hauptgerät auf die Werkseinstellungen zurück. (26. "Rücksetzen auf die Werkseinstellungen.")
• Dieses System wird als "Panasonic HTB900-*" angezeigt, wenn kein Gerätename festgelegt wurde. ("*" steht für Zeichen, die bei jedem Set einzigartig sind.) Der Name dieses Systems kann mit der App "Google Home" geändert werden (⇒ben).
• Sie können ihre Netzwerkinformationen (SSID, MAC-Adresse und IP-Adresse) in der App "Google Home" oder im Setup-Menü dieses Systems überprüfen. Zum Überprüfen auf diesem System siehe "NET INFO". (⇒ 23)
• Einige Elemente in der App "Google Home" sind für dieses System nicht relevant.

Methode 2:

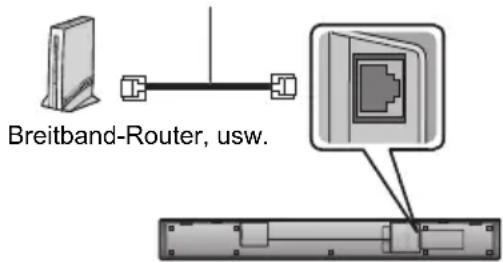

Verwenden eines LAN-Kabels

z.B. LAN-Kabel (nicht mitgeliefert)

1 Ziehen Sie das Netzkabel.

2 Verbinden Sie das Hauptgerät über ein LAN-Kabel etc. mit einem Breitband-Router.

3 Schließen Sie das Netzkabel an das Hauptgerät an und schalten Sie dieses System ein.

• Wenn die Verbindung hergestellt wurde, wird auf dem Display des Hauptgeräts "LAN" angezeigt.

4 Starten Sie die App "Google Home" und folgen Sie den Anweisungen auf dem Bildschirm, um eine Verbindung einzurichten.

• Zur Verwendung von Chromecast-fähigen Apps mit diesem Gerät (⇒ 19)

• Für den Anschluss von Peripheriegeräten verwenden Sie gerade LAN-Kabel (STP) der Kategorie 7 oder höher. Das LAN-Kabel muss ein- oder ausgesteckt werden, während das Netzkabel ausgesteckt ist.
• Ausschließlich LAN-Kabel in die LAN-Buchse einstecken, da sonst das Gerät beschädigt werden kann.
• Wenn das LAN-Kabel getrennt wird, führen Sie die Netzwerkeinstellung erneut aus.
• Wenn ein LAN-Kabel angeschlossen wird, wird die Wi-Fi-Funktion deaktiviert.

Verwendung dieses Systems

Vorbereitung

Schalten Sie den aktiven Subwoofer ein. Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

1 Drücken Sie [], um das Hauptgerät einzuschalten.

2 Wählen Sie die Quelle.

Drücken Sie Zur Auswahl von
[INPUT]	Bei jedem Drücken von [INPUT]ändert sich die Eingabe in der folgenden Reihenfolge. "TV"→“HDMI 1”→“HDMI 2” ↑“NETWORK”←“BLUETOOTH”←
[AIRING]	Wählen Sie das Bluetooth®-Gerät als Quelle. (⇒ 20)

• Diese Fernbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern.

Bei Auswahl von "HDMI 1" oder "HDMI 2"

Ändern Sie den Eingang am TV-Gerät auf den, mit dem dieses Gerät verbunden ist, und starten Sie anschließend die Wiedergabe auf dem Gerät, das mit diesem Gerät verbunden ist.

Bei Auswahl von "BLUETOOTH"

Starten Sie die Wiedergabe am Bluetooth®-Gerät, das mit diesem Gerät verbunden ist.

Einstellen der Lautstärke des Systems

Drücken Sie [+VOL - ] Lautstärkebereich: 0 bis 100

Stummschalten

Drücken Sie [MUTE].

• Während der Stummschaltung wird "MUTE" am Display angezeigt.
• Drücken Sie die Taste erneut, um abzubrechen, oder regeln Sie die Lautstärke. Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

Funktioniert dieses System nicht wie erwartet oder ist der Ton ungewöhnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden. (⇒ 26)

• Kommt Sound aus den Lautsprechern des Fernsehers, verringern Sie die Lautstärke des Fernsehers auf das Minimum.
• Es bestehen möglicherweise Unterschiede zwischen der maximalen Lautstärke des Fernsehgeräts und diesem Gerät.
• Wenn Sie Geräte verwenden, die mit dem HDMI AV IN-Anschluss verbunden sind, wechseln Sie die Eingabe zum TV-Tuner, um Audio/Video zum Fernsehgerät zu wechseln. Wenn VIERA Link (HDMI) ( ⇒ 24) nicht aktiviert ist, wechseln Sie bereits die Eingabe zum Fernsehgerät.

Fernbedienungscode

Wenn andere Panasonic-Geräte auf die Fernbedienung dieses Systems reagieren, ändern Sie den Fernbedienungscode an diesem System und an der Fernbedienung.

Vorbereitung

Schalten Sie alle anderen Panasonic-Produkte aus. Schalten Sie das Hauptgerät an. - Richten Sie die Fernbedienung auf den Fernbedienungssensor dieses Geräts.

So stellen Sie den Kode auf "REMOTE 2"

Während Sie [MUTE] gedrückt halten, halten Sie [OK] mindestens 4 Sekunden lang gedrückt.

"REMOTE 2" erscheint auf dem Display.

So stellen Sie den Kode auf "REMOTE 1"

Während Sie [MUTE] gedrückt halten, halten Sie [▼] mindestens 4 Sekunden lang gedrückt.

"REMOTE 1" erscheint auf dem Display.

Streamen von Musik über das Netzwerk

Sie können Online-Musikdienste oder Musikdateien von Ihrem Smartphone/Tablet an dieses System streamen.

Streamen von Onlinemusik

Dieses System ist mit Chromecast-fähigen Apps kompatibel. Für eine Liste von Chromecast-fähigen Apps sehen Sie nach bei: g.co/cast/apps

Vorbereitung

• Beenden Sie die Netzwerkeinstellungen. (⇒ 16)
• Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist.
• Vergewissern Sie sich, dass Ihr Smartphone oder Tablet mit demselben Netzwerk verbunden ist wie dieses System.

1 Schalten Sie dieses System ein.

• Überprüfen Sie, ob auf dem Display angezeigt wird.
• Wenn das Symbol nicht angezeigt wird oder blinkt, überprüfen Sie die Netzwerkeinstellungen. (⇒ 16)

2 Laden Sie die Chromecast-fähige App auf Ihr Smartphone oder Tablet herunter.

3 Starten Sie die Chromecast-fähige App und tippen Sie auf das Cast-Symbol.

4 Wählen Sie dieses System aus oder die Gruppe, zu der dieses System gehört.

• "CASTING" wird auf dem Display des Hauptgeräts angezeigt.
• Verwenden Sie die App "Google Home", um Lautsprecher zu gruppieren, wenn Online-Musik an andere kompatible Lautsprecher gestreamt werden soll.

5 Wählen Sie die gewünschte Musik in Ihrer Chromecast-fähigen App aus und spielen Sie sie ab.

Nicht alle Musikstreaming-Dienste sind in allen Ländern/Regionen verfügbar. Eine Registrierung oder ein Abonnement kann erforderlich sein, oder es fallen möglicherweise Gebühren für die Nutzung von Musikstreaming-Diensten an. Dienste können geändert oder eingestellt werden. Einzelheiten finden Sie auf der Website des jeweiligen Musikstreaming-Dienstes.

Wichtiger Hinweis: Bevor Sie dieses Gerät entsorgen oder an Dritte weitergeben, melden Sie sich von Ihren Konten für Musikstreaming-Dienste ab, um eine unbefugte Nutzung Ihrer Konten zu verhindern.

Bluetooth®-Betrieb

Durch Verwendung der Bluetooth®-Verbindung können Sie drahtlos Sound vom Bluetooth®-Audiogerät mit diesem Gerät anhören.

• Weitere Informationen zur Verbindung eines Bluetooth-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

• Schalten Sie die Bluetooth-Funktion des Geräts ein und stellen Sie das Gerät in der Nähe des Hauptgeräts auf.

Bluetooth®-Verbindung

1 Drücken Sie [PAIRING], um "BLUETOOTH" auszuwählen.

• Wird "PAIRING" auf dem Display angezeigt, gehen Sie zu Schritt 3.

2 Drücken und halten Sie [PAIRING] gedrückt, bis "PAIRING" auf dem Display erscheint.

3 Wählen Sie "Panasonic HTB900-****" im Bluetooth®-Menü des Bluetooth®-Geräts aus.

• Wenn der Gerätename in der App "Google Home" eingestellt ist, wird der eingestellte Name angezeigt. Der Gerätename kann mit der speziellen Anwendung "Google Home" geändert werden. (⇒ 17) Vor der Anzeige des Gerätenamens wird möglicherweise die MAC-Adresse angezeigt (eine alphanumerische Zeichenfolge, die das Gerät eindeutig identifiziert und von diesen angezeigt wird).
• Wenn Sie zur Eingabe des Zugangsschlüssels am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" ein.
• Wenn das Bluetooth-Gerät angeschlossen ist, wird der Name des angeschlossenen Geräts ein paar Sekunden lang auf dem Display angezeigt.

• Wenn Sie mehr als 8 Geräte registrieren, kann es vorkommen, dass Geräte, die länger nicht verbunden waren, aus der Liste der registrierten Geräte gelöscht werden. Koppeln Sie in diesem Fall die gelöschten Geräte erneut.

Anschluss eines gekoppelten Bluetooth-Geräts

1 Drücken Sie [PAIRING], um den Bluetooth®-Modus auszuwählen.

2 Nachdem Sie sich vergewissert haben, dass auf dem Display "BLUETOOTH READY" angezeigt wird, wählen Sie "Panasonic HTB900-***" im Bluetooth®-Menü des Bluetooth®-Gerätes aus.

• Wenn der Gerätename in der App "Google Home" eingestellt ist, wird der eingestellte Name angezeigt. Der Gerätename kann mit der speziellen Anwendung "Google Home" geändert werden. (⇒ 17)

Abtrennen eines Bluetooth®-Geräts

Drücken und halten Sie [AIRING] gedrückt, bis "BLUETOOTH READY" auf dem Display erscheint.

• Wird "BLUETOOTH" als Quelle ausgewählt, versucht das System automatisch, den Anschluss an das zuletzt angeschlossene Bluetooth®-Gerät herzustellen. Wenn keine Verbindung hergestellt werden kann, versuchen Sie es noch einmal.
• Dieses System kann nur mit einem Gerät auf einmal verbunden sein.
• Zur Änderung der Tonqualität, siehe "LINK MODE". (⇒ 22)
• Wenn Sie Videoinhalte mit dieser Funktion ansehen, sind die Video- und Audioausgabe möglicherweise nicht synchron.

Sound-MENU

1 Drücken Sie wiederholt [SOUND] zur Auswahl des Soundeffekts und drücken Sie dann [OK].

• Sie können auch [∇] oder [Δ] wiederholt drücken, um die Einstellung auszuwählen.

2 Drücken Sie wiederholt [∇] [▲], um die gewünschte Einstellung auszuwählen, danach drücken Sie [OK].

■ SOUND MODE

Wählen Sie den Sound-Modus passend zum Programm bzw. zu den angeschlossenen Geräten aus.

STANDARD: Für dramatische und Unterhaltungssendungen geeignet.

STADIUM: Erzeugt einen realistischen Ton für Live-Sportsendungen.

MUSIC: Der Klang von Musikinstrumenten und Liedern wird optimiert.

CINEMA: Erzeugt einen kräftigen dreidimensionalen Klang bei Spielfilmen.

NEWS: Verstärkt die Stimmen der Sprecher bei Nachrichten und Sportkommentaren.

STRAIGHT*1: Bei der Stereo-Wiedergabe erfolgt eine 2.1-Kanal-Ausgabe und bei der Mehrkanal-Wiedergabe eine 3.1-Kanal-Ausgabe.

3D SURROUND**2

Dieses System erweitert das Klangfeld nicht nur nach links und rechts, sondern auch nach oben, um einen atmosphärischen Soundeffekt zu realisieren.

z. B. Eindruck des 3D-Surround-Effekts

Wenn der Ton unnatürlich wird, wählen Sie "OFF".

• Der Surround-Effekt hängt von der Quelle ab.
• Dies funktioniert nur, wenn der ausgewählte Eingang "TV", "HDMI 1" oder "HDMI 2" ist.

SUBWOOFER

Sie können den Bass einstellen.

In den Stufen "LEVEL 1" bis "LEVEL 4" nimmt der Effekt mit steigender Stufenzahl zu.

CLR DIALOG

Sie können die Einstellung der Dialogklarheit ändern, wenn Sie die Stimmen der Personen o. ä. hervorheben möchten.

In den Stufen "LEVEL 1" bis "LEVEL 4" nimmt der Effekt mit steigender Stufenzahl zu.

Wenn der Ton unnatürlich wird, wählen Sie "OFF".

DTS:X DIALOG CONTROL*

Sie können die Einstellung der Dialogklarheit ändern, wenn Sie die Stimmen der Personen o. ä. hervorheben möchten.

Dies wirkt sich nur bei der Wiedergabe von DTS:X Inhalten aus.

In den Stufen "LEVEL 0" bis "LEVEL 6" nimmt der Effekt mit steigender Stufenzahl zu.

DUAL AUDIO*

Stellt den bevorzugten Audiokanal-Modus ein, wenn das System zwei Audiomodi empfängt.

M1: Hauptmodus

M2: Sekundär

M1+M2: Hauptmodus + Zusatzmodus

Dieser Effekt funktioniert nur, wenn die Audioausgabe des Fernsehers oder Players auf "Bitstream" eingestellt ist und "Dolby Dual Mono" in der Tonquelle vorhanden ist.

DRC

Sie können die Lautstärke leise stellen, aber den Dialog davon noch klar vernehmen.

Wenn der Ton unnatürlich wird, wählen Sie "OFF".

• Wenn bei der "Dolby TrueHD"-Wiedergabe "AUTO" ausgewählt ist, kann es je nach Inhalt passieren, dass der erzeugte Effekt der Einstellung "ON" entspricht.

Die automatische Gain-Kontrolle verhindert einen plötzlichen lauten Ton, indem sie den Tonpegel verringert, wenn der Eingang zu hoch ist.

Diese Funktion ist für Fernsehsendungen mit Tonpegelunterschieden geeignet.

Wenn der Ton unnatürlich wird, wählen Sie "OFF".

LOW VOL MODE

Verbessert den Dialog bei geringer Lautstärke.

Wählen Sie "OFF" aus, um diesen Effekt zu löschen, wenn sich der Dialog bei leiser Lautstärke unnatürlich anhört.

WALL MOUNT

Wählen Sie den entsprechenden Modus für die Lautsprecheraufstellung entsprechend Ihrer Aufstellungsmethode. Dieses System passt den Toneffekt entsprechend der Einstellung der Aufstellungsmethode an.

ON: Layout bei Wandmontage

OFF: Layout bei Anordnung auf Tisch

Die geänderten Einstellungen werden bis zur nächsten Änderung beibehalten, sofern nicht anders angegeben. 1 "SOUND MODE" kann nicht auf "STRAIGHT" eingestellt werden, während "3D SURROUND" auf "ON" eingestellt ist, und umgekehrt. 2 Effekte sind deaktiviert, wenn der Eingang "BLUETOOTH" oder "NETWORK" ausgewählt ist. Eine Änderung der Einstellungen ist ebenfalls nicht möglich.

Audio-Format

Sie können sich das laufende Audioformat ansehen.

Halten Sie [SOUND] mindestens 4 Sekunden lang gedrückt.

Das Audioformat wird ca. 3 Sekunden lang angezeigt. - Wenn das Eingangssignal dieses Geräts über Bluetooth oder Netzwerk empfangen wird, erfolgt keine Anzeige des Audioformats.

Setup-MENU

1 Drücken Sie wiederholt [SETUP], um den Einrichtungspunkt auszuwählen, und drücken Sie dann [OK].

• Sie können auch [▼] oder [▲] wiederholt drücken, um die Einstellung auszuwählen.

2 Drücken Sie wiederholt [▼] [▲], um die gewünschte Einstellung auszuwählen, danach drücken Sie [OK].

DIMMER

Schaltet die Helligkeit des Displays um.

• Wenn "DISPLAY OFF" eingestellt ist, leuchtet das Display ca. 5 Sekunden lang auf, wenn Bedienvorgänge am Hauptgerät oder mit der Fernbedienung ausgeführt werden.
• Wenn "DISPLAY OFF" eingestellt ist, leuchtet ein Bereich im rechten unteren Teil, wenn das Display ausgeschaltet, das Hauptgerät jedoch eingeschaltet ist.

BEEP

Wenn der Schalter am Hauptgerät berührt oder das Gerät ein- bzw. ausgeschaltet wird, wird ein Signaton ausgegeben. - Dies ist auch bei Stummschaltung der Fall.

AUTO OFF

Das Hauptgerät schaltet sich automatisch aus, wenn kein Audioeingang stattfindet und Sie es etwa 20 Minuten lang nicht bedienen.

• Bei dieser Einstellung wird im Display "P.OFF 1MIN" angezeigt. Dies bedeutet, dass das Hauptgerät in etwa 1 Minute ausgeschaltet wird.
• Wenn "STANDBY MODE" oder "VIERA LINK" auf "ON" eingestellt ist, so ist auch diese Funktion auf "ON" eingestellt. Um die Einstellung zu ändern, stellen Sie "STANDBY MODE" und "VIERA LINK" auf "OFF". (→ 23)

LAUTSTÄRKEBEGRENZUNG

Wenn diese Funktion auf "ON" eingestellt ist und der Lautstärkepegel beim Ausschalten des Hauptgeräts 50 übersteigt, wird die Lautstärke beim Einschalten des Hauptgeräts auf 50 eingestellt.

LINK-MODUS

Ändern Sie den Bluetooth®-Übertragungsmodus, um der Übertragungs- oder Tonqualität Vorrang zu geben. Stellen Sie sicher, dass das Bluetooth®-Gerät nicht angeschlossen ist ("BLUETOOTH READY" wird am Display angezeigt).

MODUS 1: Schwerpunkt auf Konnektivität. MODUS 2: Schwerpunkt auf Klangqualität. Die Standardeinstellung lautet "MODUS 2".

VIERA-LINK

Schalten Sie die VIERA Link-Funktion ein.

Wählen Sie "OFF", wenn Ihr HDAVI Control-Gerät mit diesem System nicht einwandfrei funktioniert.

• ARC wird deaktiviert. Schließen Sie ein optisches Digital-Audiokabel an.
• Schalten Sie alle angeschlossenen Geräte aus und schalten Sie sie nach der Änderung der Einstellungen wieder ein.

STANDBY-MODUS

Wenn diese Funktion auf "ON" eingestellt ist, schaltet sich das Hauptgerät in folgenden Fällen automatisch ein.

• Wenn ein gekoppeltes Bluetooth®-Gerät eine Bluetooth®-Verbindung zum Hauptgerät herstellt.
• Wenn ein über das Netzwerk verbundenes Gerät Wiedergabevorgänge am Hauptgerät durchführt.

Die Standardeinstellung lautet "ON". - Wenn diese Funktion auf "ON" gestellt ist, erhöht sich der Stromverbrauch im Standby-Modus. (⇒ 32)

Wi-Fi

Die Wireless LAN-Funktion kann aktiviert oder deaktiviert werden.

Wi-Fi SIGNAL LEVEL

Hier können Sie die Signalstärke der Wi-Fi-Verbindung überprüfen.

Die Signalstärke wird angezeigt, wenn Sie [OK] drücken, während "Wi-Fi SIGNAL LEVEL" angezeigt wird. Drücken Sie erneut [OK], um die Anzeige zu stoppen. - Es wird eine Signalstärke von "LEVEL 3" empfohlen. Wenn "LEVEL 2" oder "LEVEL 1" angezeigt wird, ändern Sie die Position oder den Winkel Ihres WLAN-Routers oder dieses Systems und überprüfen Sie, ob sich die Verbindung dadurch verbessert. - Wenn "LEVEL 0" angezeigt wird, kann dieses System keine Verbindung mit dem WLAN-Router herstellen. - "WIRED LAN" wird bei einer LAN-Kabelverbindung angezeigt.

NETINFO

Sie können die IP-Adresse, die diesem System zugewiesen wurde, die MAC-Adresse sowie den Netzwerknamen (SSID) dieses Systems überprüfen.

IP ADDRESS

SSID

MAC ADDRESS

• Zeichen, die nicht dargestellt werden können, werden mit " * " ersetzt.

RESET

Dies setzt die Einstellungen auf die Werkseinstellungen zurück.

Details finden Sie unter "Rücksetzen auf die Werkseinstellungen." (⇒ 26)

F/W VERSION

Hier können Sie die Firmware-Version überprüfen.

• Drücken Sie [▼] [▲], um "FIRMWARE" oder "CHROMECAST BUILT-IN" auszuwählen, und drücken Sie dann [OK].
• Wenn Sie "FIRMWARE" auswählen, wird die Version der installierten Firmware angezeigt.
• Wenn Sie "CHROMECAST BUILT-IN" auswählen, wird die integrierte Chromecast-Version angezeigt. Drücken Sie erneut [OK], um die Anzeige zu stoppen.

F/W UPDATE

Sie können die Firmware dieses Systems aktualisieren.

• Details finden Sie unter "Firmware-Update" (⇒ unten)

Die geänderten Einstellungen werden bis zur nächsten Änderung beibehalten, soweit nicht anders angegeben.

Firmware-Update

Panasonic gibt möglicherweise gelegentlich aktualisierte Firmware für dieses System heraus, mit der Funktionen hinzugefügt werden oder die Funktionsweise verbessert wird. Diese Updates stehen kostenlos zur Verfügung.

Die neuesten Informationen finden Sie auf der unten aufgeführten Seite:

https://panasonic.jp/support/global/cs/audio/

(Diese Seite steht nur auf Englisch zur Verfügung.)

Automatische Updates

Wenn ein neues Update verfügbar ist, wird die Firmware automatisch nach Mitternacht aktualisiert, sofern das System nicht verwendet wird.

• Beenden Sie die Netzwerkeinstellungen. (⇒ 16) - Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist. (⇒ 16)

• Wenn ein Update während der Netzwerkeinstellung erkannt wird, so wird das Update im Rahmen der Netzwerkeinstellung ausgeführt.
• Wenn ein kritisches Update erkannt wird, während das System verwendet wird, wird das Update priorisiert.
• Der Updatevorgang dauert je nach Verbindung möglicherweise länger oder kann nicht ausgeführt werden.

Manuelle Updates

Nach der Verbindung mit dem Netzwerk wird "NEW FIRMWARE FOUND/PRESS[OK]" auf dem Display des Hauptgeräts angezeigt, wenn ein herunterladbarer Teil einer neuen Firmware gefunden wird. Die "F/W UPDATE"-Anzeige aus Schritt 2 wird angezeigt, wenn Sie [OK] drücken.

Vorbereitung

• Beenden Sie die Netzwerkeinstellungen. (⇒ 16) - Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist. (⇒ 16)

1 Drücken Sie wiederholt [SETUP] zur Auswahl von "F/W UPDATE" und drücken Sie dann [OK].

• Sie können auch [∇] oder [Δ] wiederholt drücken, um die Einstellung auszuwählen.

2 Drücken Sie [▼] [▲] zur Auswahl von "UPDATE YES" und drücken Sie dann [OK], um das Update zu starten.

• "WAIT" blinkt auf dem Display.

STECKEN SIE DAS NETZKABEL NICHT AUS, während eine der folgenden Meldungen angezeigt wird. "UPDATING", "UPDATE □□□%" oder "□/□□□□%" ("□" steht für eine Zahl.)

• Während des Update-Prozesses können keine anderen Vorgänge ausgeführt werden.

Nachdem das Update erfolgreich beendet wurde, wird "SUCCEED" angezeigt.

3 Drücken Sie [U/I] am Hauptgerät, um es auszuschalten, und drücken Sie dann [U/I] am Hauptgerät, um es wieder einzuschalten.

• Wenn keine Updates vorhanden sind, wird "NO NEED" angezeigt.
• Das Herunterladen dauert maximal ca. 30 Minuten. Es kann je nach Verbindungsumgebung länger dauern oder nicht richtig funktionieren.
• Sie können über dieses Gerät keinen Sound ausgegeben, während die Firmware aktualisiert wird.
• Um während des Updates fernzusehen, ändern Sie die Einstellungen des Fernsehgeräts so, dass die Audioausgabe aus den Lautsprechern des Fernsehgeräts erfolgt. Details finden Sie in der Bedienungsanleitung des TV-Geräts.

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI ControlTM")

Was ist VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" ist eine nützliche Funktion, die eine Verknüpfung der Bedienung dieses Geräts mit einem Panasonic-Fernsehgerät (VIERA) unter "HDAVI Control" bietet. Sie können diese Funktion verwenden, indem Sie die Geräte über ein HDMI-Kabel anschließen. Einzelheiten zur Bedienung finden Sie in der Betriebsanleitung der angeschlossenen Geräte.

Vorbereitung

① Vergewissern Sie sich, dass die HDMI-Verbindung vorgenommen wurde. (⇒ 8,10) ② Stellen Sie den "HDAVI Control"-Betrieb am angeschlossenen Gerät (z.B. Fernseher) ein. ③ Um zu gewährleisten, dass "HDAVI Control" optimal funktioniert, ändern Sie die folgenden Einstellungen am angeschlossenen TV*1.

• Stellen Sie die Standard-Lautsprechereinstellungen auf dieses Gerät.*2
• Stellen Sie die Lautsprecherwahleinstellungen auf dieses Gerät.

④ Schalten Sie alle zu "HDAVI Control" kompatiblen Geräte ein und wählen Sie den Eingangskanal des Fernsehers für dieses System, damit die "HDAVI Control"-Funktion ordnungsgemäß arbeitet. ⑤ Wenn das Gerät mit dem HDMI AV IN-Anschluss verbunden ist, starten Sie die Wiedergabe, um zu überprüfen, ob das Bild richtig auf dem Fernseher angezeigt wird.

Wiederholen Sie den Vorgang bei Änderung des Anschlusses oder der Einstellungen.

1 Je nach Fernsehgerät sind unterschiedliche Funktionen und Einstellungen vorhanden. Einzelheiten sind der Betriebsanleitung des TV zu entnehmen. 2 Besitzt der TV eine Standard-Lautsprechereinstellung innerhalb der VIERA Link-Optionen, wird durch die Auswahl dieses Geräts die Standardlautsprecherwahl automatisch auf dieses Gerät gestellt.

• VIERA Link "HDAVI Control" beruht auf den Steuerungsfunktionen von HDMI, wobei es sich um einen Industriestandard namens HDMI CEC (Consumer Electronics Control) handelt, und ist eine von uns eigens entwickelte und hinzugefügte Funktion. Deshalb kann ihr Betrieb bei Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht gewährleistet werden.
• Dieses Gerät unterstützt die Funktion "HDAVI Control 5". "HDAVI Control 5" ist der Standard für die zu Panasonics HDAVI Control kompatible Ausstattung. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.
• Angaben zu Geräten anderer Hersteller, welche die VIERA Link-Funktion unterstützen, können Sie den jeweiligen Handbüchern entnehmen.

Möglichkeiten von VIERA Link "HDAVI Control"

Um sicherzustellen, dass die Audioausgabe über dieses System erfolgt, schalten Sie das Hauptgerät durch Verwenden der TV-Fernbedienung ein und wählen Sie das Heimkino über das Lautsprechermenü im Menü VIERA Link.

Die Verfügbarkeit und die Funktion der Einstellungen kann je nach Fernseher variieren. Siehe in der Bedienungsanleitung des Fernsehers für Details.

Lautsprechersteuerung

Mithilfe der TV-Menüeinstellungen können Sie auswählen, ob die Tonausgabe über dieses Gerät oder die TV-Lautsprecher erfolgen soll.

Heimkino

Dieses System ist aktiv.

• Wenn sich das Hauptgerät im Standby-Modus befindet, wird durch Wechseln der TV-Lautsprecher zu diesem System im VIERA Link-Menü automatisch das Hauptgerät eingeschaltet.
• Sie können die Lautstärkeeinstellung dieses Systems mit der Lautstärke- oder Stummschalttaste auf der Fernbedienung des Fernsehers steuern.
• Wenn Sie das Hauptgerät ausschalten, werden automatisch die TV-Lautsprecher aktiviert.
• Der Ton wird automatisch von diesem System ausgegeben, wenn der Fernseher zu VIERA Link "HDAVI Control 4" oder einer neueren Version kompatibel ist.

Fernseher

TV-Lautsprecher sind aktiviert.

Die Lautstärke dieses Geräts wurde auf den Tiefstwert gestellt.

Automatische Eingangsumschaltung

Wenn die folgenden Bedienvorgänge ausgeführt werden, wechselt das Hauptgerät automatisch den Eingang auf die entsprechende Quelle.

• Bei Beginn der Wiedergabe auf einem an die HDMI-Schnittstelle angeschlossenen Gerät.*3
• Beim Ändern des Fernsehereingangs oder -kanals.

*3 Wenn die Ausgabeinstellung des Lautsprechers am Fernseher auf dieses System eingestellt ist, werden der Fernseher und das Hauptgerät automatisch eingeschaltet (Einschaltautomatik).

Ausschalt-Link

Wenn der Fernseher ausgeschaltet wird, wird das Hauptgerät automatisch ausgeschaltet. (Diese Funktion ist nicht aktiv, wenn "BLUETOOTH" oder "NETWORK" als Quelle genutzt wird.)

Automatische Lippen-Synchronisation (HDAVI Control 3 oder später)

Eine Verzögerung zwischen Ton und Bild wird automatisch durch Hinzufügen eines Zeitlochs bei der Tonausgabe korrigiert, wodurch Sie einen störungsfreien Ton zum Bild vernehmen.

• Nach dem Einschalten des TV-Geräts (VIERA) kann es bis zu 8 Sekunden dauern, bis Sound über dieses Gerät ausgegeben wird. Sie können die für die Tonausgabe benötigte Zeit reduzieren, indem Sie ein optisches Digital-Audiokabel verwenden. Verbinden Sie das HDMI-Kabel in diesem Fall neu mit einem nicht ARC-kompatiblen HDMI-Anschluss am TV-Gerät (VIERA). (→ 8)
• Bei Fernsehgeräten, die kompatibel mit dem VIERA Link "HDAVI Control 3" oder später sind, erfolgt die Verzögerungseinstellung automatisch und der VIERA Link wird auf Ein eingestellt.

Die Einstellung führt zu einer Sound-Verzögerung von ca. 0,04 Sekunden, wenn über VIERA Link (HDMI) Version 2 oder früher ein Panasonic-TV-Gerät (VIERA) oder ein TV-Gerät von einem anderen Hersteller angeschlossen ist.

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.

Funktioniert das System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben.

Rücksetzen auf die Werkseinstellungen.

① Drücken Sie wiederholt [SETUP] zur Auswahl von "RESET" und drücken Sie dann [OK]. - Sie können auch [∇] oder [△] wiederholt drücken, um die Einstellung auszuwählen. ② Drücken Sie [▼] [▲], um "OK?YES" auszuwählen. Drücken Sie dann [OK]. - "RESET" blinkt auf dem Display. Nachdem die "RESET"-Anzeige erlischt, wird "TV" als Eingangsquelle für dieses System ausgewählt. - Der Fernbedienungscode kehrt auf "REMOTE 1" zurück, wenn das System auf die Werkseinstellungen zurückgesetzt wird. Um den Fernbedienungscode zu ändern, siehe "Fernbedienungscode" (⇒ 18).

Allgemeine Bedienung

Kein Strom.

• Stecken Sie das Netzkabel aus und warten Sie mindestens 3 Minuten lang, bevor Sie es wieder einstecken.
• Nachdem Sie das Gerät eingeschaltet haben, wenn sich das Hauptgerät sofort ausschaltet, stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler.
• Wenn sich das Hauptgerät bei Einschalten des Fernsehers (HDAVI Control) nicht einschaltet, schalten Sie das Hauptgerät manuell ein. Wenn das Problem weiterhin besteht, siehe "HDMI" in "Fehlerbeseitigung".

Die Fernbedienung funktioniert nicht richtig.

Die Batterie ist leer. Ersetzen Sie sie durch eine neue. (⇒ 7) - Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (→ 7) - Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (⇒ 18) - Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (⇒ 7)

Das Hauptgerät wird automatisch in den Standby-Modus geschaltet.

Die "AUTO OFF"-Funktion ist eingeschaltet. Das Hauptgerät wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und für ca. 20 Minuten kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 22.

Das Hauptgerät wird ausgeschaltet, wenn die Lautsprecher des Fernsehers in der Lautsprechersteuerung ausgewählt werden.

Dies ist eine normale Erscheinung, wenn VIERA Link (HDAVI Control 4 oder aktueller) verwendet wird. Nähere Informationen erhalten Sie in der Bedienungsanleitung des TV-Gerätes. (→ 24)

Die Schalter am Hauptgerät funktionieren nicht.

[O/I], [VOL-], [VOL +], [INPUT] und [ ] am Hauptgerät sind Touch-Tasten. Berühren Sie die Schalter. Wenn Sie die Fingernägel verwenden oder Handschuhe tragen, funktionieren die Schalter möglicherweise nicht.

Farbunregelmäßigkeiten auf einem CRT-TV-Gerät.

Wenn Farbunregelmäßigkeiten auf dem TV-Gerät erscheinen, schalten Sie das TV-Gerät für ca. 30 Minuten aus. Wenn das Problem dadurch nicht behoben wird, bewegen Sie das Hauptgerät und den aktiven Subwoofer vom TV-Gerät weg.

Die Fernbedienung des Fernsehers funktioniert nicht, obwohl der IR-Blaster mit dem Hauptgerät verbunden ist.

Wenn der Fernseher Signale sowohl von seiner Fernbedienung als auch dem IR-Blaster empfängt, können sich die Signale gegenseitig stören, weswegen Sie den Fernseher nicht bedienen können. Ändern Sie den Winkel, in dem Sie die Fernbedienung des Fernsehers bedienen. (→ 11)

Dieses Gerät funktioniert nicht richtig.

Wenn das HDMI-Kabel mit dem falschen Anschluss (HDMI AV IN oder HDMI AV OUT) verbunden ist, funktioniert dieses Gerät nicht korrekt. Schalten Sie das Gerät aus, ziehen Sie das Netzkabel ab und schließen Sie das/die HDMI-Kabel neu an. (→ 8, 10)

VIERA Link-Bedienungen funktionieren nicht mehr richtig.

• Überprüfen Sie die VIERA Link-Einstellung auf den angeschlossenen Geräten. Schalten Sie die VIERA Link-Funktion an den verbundenen Geräten ein. Wählen Sie dieses System als Lautsprecher im VIERA Link-Menü des Fernsehers.
• Haben Sie die Einstellungen für VIERA Link ausgeschaltet? (→ 23)
• Nach der Änderung der HDMI-Anschlüsse aufgrund eines Stromausfalls oder des Abziehens des Netzkabels können VIERA Link-Bedienungen u.U. nicht mehr richtig funktionieren.
• Schalten Sie alle Geräte ein, die mit dem Fernseher über ein HDMI-Kabel verbunden sind, und schalten Sie dann den Fernseher ein. Schalten Sie die Einstellungen für VIERA Link aus und dann wieder ein. Weitere Einzelheiten sind der Betriebsanleitung Ihres Fernsehers zu entnehmen.
• Während das Hauptgerät und der Fernseher mit dem HDMI-Kabel verbunden sind, schalten Sie den Fernseher ein und entfernen Sie dann das Netzkabel des Hauptgeräts und verbinden Sie es erneut.

Die ersten Sekunden des Tons sind bei Verwendung des HDMI-Anschlusses nicht zu vernehmen.

Dies kann während der Wiedergabe eines Kapitels einer DVD-Video auftreten. Ändern Sie die Einstellungen für die digitale Audioausgabe auf dem angeschlossenen Gerät von "Bitstream" in "PCM".

Bei Betrieb eines zu HDMI kompatiblen Gerätes einer anderen Marke reagiert dieses System auf unerwünschte Weise.

Für die HDAVI Control werden u.U. je nach der Gerätemarke andere Steuerbefehle genutzt. Schalten Sie VIERA Link in diesem Fall aus. (23)

Wenn das Hauptgerät ein- oder ausgeschaltet wird, sind Audio und Video vorübergehend deaktiviert.

Wenn das Hauptgerät ein- oder ausgeschaltet wird, ist die vorübergehende Deaktivierung von Audio und Video normal. Hierbei handelt es sich nicht um eine Funktionsstörung. Dies kann auftreten, wenn das Gerät, an das es über HDMI angeschlossen ist, die Panasonic VIERA Link-Funktion nicht unterstützt (HDAVI Control 3 oder neuer).

Die Bilder von diesem System erscheinen nicht auf dem Fernseher.

Bei der Ausgabe in 60p (4K) kann das Bild je nach HDMI-Kabel verzerrt erscheinen. Verwenden Sie HDMI-Hochgeschwindigkeitskabel mit Unterstützung für eine Bandbreite von 18 GB/s.

Bluetooth®

Die Kopplung kann nicht ausgeführt werden.

Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät kann nicht verbunden werden.

Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzeichnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (20) - Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über dieses System zu hören.

Bei einigen Bluetooth®-Geräten müssen Sie die Audioausgabe manuell auf "Panasonic HTB900-****" einstellen. Details dazu finden Sie in der Bedienungsanleitung des Geräts.

Die Verbindung ist unterbrochen.

Der Sound wird unterbrochen/es gibt Tonaussetzer/ es gibt viel Rauschen.

• Entfernen Sie alle Hindernisse zwischen dem Hauptgerät und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequenzband verwenden (Wireless Router, Mikrowellen, drahtlose Telefone, etc.), verursachen Störungen. Verringern Sie die Entfernung des Bluetooth®-Geräts zum Hauptgerät und erhöhen Sie seine Entfernung von anderen Geräten. Wählen Sie "MODE 1" für eine stabile Kommunikation. (→ 22, "LINK MODE")

Wenn obiges das Problem nicht behebt, können Sie das Problem möglicherweise beheben, indem Sie dieses Gerät und das Bluetooth®-Gerät neu verbinden. (⇒ 20)

Ton

Kein Ton (oder Bild).

Stummschaltung ausschalten. (⇒ 18) - Überprüfen Sie die Verbindungen zu den anderen Geräten. (→ 8, 10) - Prüfen Sie, ob das empfangene Audio-Signal zu diesem Gerät kompatibel ist. (→ 32) - Dieses Gerät aus- und wieder einschalten. - Wenn das Hauptgerät nur über ein HDMI-Kabel mit dem Fernseher verbunden ist, stellen Sie sicher, dass der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" gekennzeichnet ist. Wenn nicht, stellen Sie eine Verbindung über das optische Digital-Audiokabel her. (⇒ 8) - Wenn das Hauptgerät an einen Panasonic-Fernseher angeschlossen ist und über die Fernbedienung oder die Touch-Taste am Hauptgerät eingeschaltet wird, kann über dieses System unter Umständen kein Sound ausgegeben werden. Schalten Sie den Fernseher in diesem Fall über die Fernbedienung des Fernsehers ein. (→ 24) - Ist der Anschluss richtig, liegt möglicherweise ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln. - Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Der Audioausgang kann nicht vom Hauptausgang zum sekundären Ausgang umgeschaltet werden. Handelt es sich bei dem vom angeschlossenen Gerät empfangenen Audio nicht um "Dolby Dual Mono" oder lautet die Einstellung des Ausgangs nicht "Bitstream", kann die Einstellung von diesem System nicht geändert werden. Ändern Sie die Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringert, wenn das Hauptgerät eingeschaltet wird.

"VOL LIMITATION" ist an. Wird das Hauptgerät ausgeschaltet, während sich die Lautstärkeeinstellung in der oberen Hälfte (über 50) befindet, wird automatisch die Lautstärke des Hauptgeräts auf die Mitte (50) gesenkt, wenn das Hauptgerät eingeschaltet wird. (⇒ 22)

Der Dialog steht zu stark im Vordergrund oder die Stimme erscheint nicht natürlich.

Dieses Gerät besitzt eine Funktion, so dass der Dialog bei geringer Lautstärke in den Vordergrund gestellt wird. (⇒ 21)

Der Ton wird im Vergleich zum Bild verzögert ausgegeben.

Wenn dieses Gerät über Bluetooth mit dem Fernsehgerät verbunden ist, ist es je nach Fernsehgerät möglich, dass der von diesem Gerät ausgegebene Ton im Vergleich zum Fernsehbild verzögert ausgegeben wird. Verbinden Sie dieses Gerät und das Fernsehgerät mit einem HDMI-Kabel oder einem optischen Digital-Audiokabel. (→ 8)

Ton stoppt.

Das Hauptgerät schaltet sich automatisch aus.

(Wenn das Hauptgerät ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet sich automatisch in den Standby-Modus.)

• Es liegt ein Problem am Verstärker vor.
• Ist die Lautstärke extrem hoch? Verringern Sie in diesem Fall die Lautstärke. Steht das Gerät an einem sehr warmen Ort? Versetzen Sie das Gerät in diesem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten.

Wenn das Problem weiterhin besteht, bestätigen Sie am Display, schalten Sie dieses System aus, stecken Sie das Netzkabel aus und wenden Sie sich an Ihren Händler. Bitte merken Sie sich, welche Anzeigen ausgegeben wurden, und informieren Sie den Händler.

Verbindung zum Netzwerk kann nicht hergestellt werden.

Die Wi-Fi-Sicherheit dieses Systems unterstützt nur WPA2TM. Ihr Wireless-Router muss deshalb zu WPA2TM kompatibel sein. Details zur von Ihrem Router unterstützten Sicherheit, und dazu, wie Sie die Einstellungen ändern können, lesen Sie bitte die Bedienungsanleitung oder kontaktieren Sie Ihren Internetanbieter. - Wenn das Netzwerk auf unsichtbar gestellt ist, machen Sie das Netzwerk sichtbar, während Sie das Netzwerk für dieses System einrichten, oder stellen Sie eine kabelgebundene LAN-Verbindung her. (⇒ 17) - Stellen Sie sicher, dass die Multicast-Funktion im Wireless-Router aktiviert ist.

Dieses System kann nicht als Ausgabelautsprecher ausgewählt werden.

• Vergewissern Sie sich, dass die Geräte und dieses System mit dem gleichen Netzwerk verbunden sind.
• Verbinden Sie die Geräte erneut mit dem Netzwerk. Schalten Sie den Wireless-Router aus und wieder ein.

Wiedergabe startet nicht.

Der Sound wird unterbrochen.

• Bei Verwendung des 2,4 GHz-Bandes im Wireless-Router kann das gleichzeitige Verwenden von anderen 2,4 GHz-Geräten, wie Mikrowellen, schnurlosen Telefonen etc. zu Verbindungsunterbrechungen führen. Erhöhen Sie die Entfernung zwischen diesem System und diesen Geräten.
• Wenn Ihr Wireless-Router das 5 GHz-Band unterstützt, versuchen Sie, das 5 GHz-Band zu verwenden.

Um zum 5 GHz-Band zu wechseln, führen Sie die Netzwerkeinstellung erneut aus (⇒ 16). Achten Sie bei der Einrichtung darauf, ihren Netzwerknamen (SSID) für das 5 GHz-Band auszuwählen.

• Stellen Sie dieses System nicht in einen Metallschrank, da dieser u.U. das Wi-Fi-Signal blockiert.
• Stellen Sie dieses System näher am Wireless-Router auf.
• Wenn mehrere Wireless-Geräte gleichzeitig das gleiche Wireless-Netz nutzen, wie auch dieses System, versuchen Sie, die anderen Geräte auszuschalten oder deren Zugriff auf das Wireless-Netz einzuschränken.
• Verbinden Sie die Geräte erneut mit dem Netzwerk. Schalten Sie den Wireless-Router aus und wieder ein.
• Versuchen Sie es mit einer kabelgebundenen LAN-Verbindung. (⇒ 17)
• Starten Sie die App neu.

Kein Strom.

Achten Sie darauf, dass das Stromversorgungskabel des aktiven Subwoofers richtig angeschlossen ist.

Nach dem Einsatz des Subwoofers schaltet sich dieser sofort wieder aus.

Ziehen Sie das Netzkabel heraus und fragen Sie Ihren Händler um Rat.

Kein Ton vom Subwoofer.

• Überprüfen Sie, ob der aktive Subwoofer eingeschaltet ist.
• Überprüfen Sie, ob die Anzeigenleuchte WIRELESS LINK grün leuchtet. (⇒ 16)

Die Anzeigenleuchte des WIRELESS LINK leuchtet rot.

• Es gibt keine Verbindung zwischen dem Hauptgerät und dem aktiven Subwoofer.
• Prüfen Sie, ob das Hauptgerät eingeschaltet ist.
• Schalten Sie den aktiven Subwoofer aus und wieder ein. Sie können stattdessen auch den aktiven Subwoofer ausschalten, das Netzkabel ziehen und wieder anschließen.
• Der aktive Subwoofer und das Hauptgerät können nicht korrekt gekoppelt werden. Versuchen Sie folgenden Bedienvorgang. (Drahtlos-Kopplung)

① Schalten Sie das Hauptgerät und den aktiven Subwoofer ein. ② Drücken Sie und halten Sie [I/D SET] auf der Rückseite des aktiven Subwoofers mindestens 3 Sekunden lang gedrückt.

Die WIRELESS LINK-Anzeige blinkt rot.)

③ Während Sie [INPUT] auf der Fernbedienung gedrückt halten, berühren Sie [VOL +] am Hauptgerät für mehr als 4 Sekunden. ("SUBWOOFER PAIRING" wird auf dem Display angezeigt.)

• Wenn die drahtlose Paarung erfolgreich hergestellt wurde, wird "PAIRED" am Display für 2 Sekunden angezeigt und die WIRELESS LINK-Anzeigelampe leuchtet grün.

④ Schalten Sie das Hauptgerät aus und wieder ein. - Wenden Sie sich an Ihren Händler, wenn Sie weiterhin Probleme haben.

Hauptgerät-Displays

"F61"

• Es liegt ein Problem beim Systemveränder vor.
• Stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handler.

"F70 HDMI" / "U701" / "U703"

• Kontrollieren Sie den HDMI-Anschluss. Schalten Sie das Hauptgerät aus und wieder ein.
• Stecken Sie das HDMI-Kabel aus.

"F703"/"F704"

Schalten Sie das Hauptgerät aus und wieder ein. - Wenden Sie sich an ihren Handler, wenn Sie weiterhin Probleme haben.

"F76"

• Es liegt ein Problem mit der Stromversorgung vor.
• Stecken Sie das Netzkabel aus und wenden Sie sich an ihren Handler.

"U704"

Dieses System empfängt von der Eingabequelle ein Videoformatsignal, das nicht Unterstützung wird.

• Ändern Sie die Videoauflösungseinstellung am angeschlossenen Gerät. (Lesen Sie die Bedienungsanleitung des Geräts.)
• Wenn kein Bild ausgegeben wird, schließen Sie das Gerät direkt an das Fernsehgerät an, um die Einstellungen zu ändern.

U705

Der HDMI-Anschluss des Fernsehgeräts, mit dem das Hauptgerät verbunden ist, oder die Einstellung des Fernsehgeräts ist nicht kompatibel mit der HDCP 2.2-Wiedergabequelle.

• Achten Sie darauf, eine Verbindung mit dem HDCP 2.2-kompatiblen Ausgang des Fernsehgeräts herzustellen.
• Achten Sie darauf, dass die HDMI HDCP-Einstellung des Fernsehgeräts HDCP 2.2 entspricht. (Lesen Sie die Bedienungsanleitung des Fernsehgeräts.)

DL ERROR

Der Firmware-Download ist fehlgeschlagen. Drücken Sie [OK] zum Beenden. Bitte versuchen Sie es später erneut.

FAIL

Die Einstellung ist fehlgeschlagen. Lesen Sie die Anweisungen und versuchen Sie es erneut.

LINKING

• Es wird versucht, eine Verbindung mit dem Bluetooth-Gerät herzustellen, mit dem zuletzt eine Verbindung hergestellt wurde, wenn "BLUETOOTH" ausgewählt ist.
• Dieses System kommuniziert mit dem Wireless-Router, um die Netzwerkeinstellungen abzuschließen. Je nach Wireless-Router kann dieser Vorgang eine Minute in Anspruch nehmen. Versuchen Sie, das System näher beim Wireless-Router zu platzieren.

NO CONNECT

Dieses System kann keine Verbindung mit dem Netzwerk herstellen.

Überprüfen Sie die Netzwerkverbindung. (⇒ 16)

"REMOTE" (" ") steht für eine Zahl.

Die Fernbedienung und dieses System verwenden unterschiedliche Codes. Ändern Sie den Code an der Fernbedienung. (→ 18)

"Wired LAN"

Die Verbindung zum Netzwerk besteht über eine kabelgebundene LAN-Verbindung.

• Wenn Sie eine drahtlose Verbindung einrichten, stecken Sie das LAN-Kabel aus diesem System aus.

"Wi-Fi OFF"

Die Wireless LAN-Funktion an diesem System ist deaktiviert. - Wenn Sie eine drahtlose Verbindung einrichten, stellen Sie die Einstellung "Wi-Fi" auf "ON". (→ 23)

"WAIT"

• Dies wird beispielsweise angezeigt, wenn dieses System ausgeschaltet ist.
• Blinkt, wenn das System versucht, in einen Netzwerkeinstellungsmodus zu wechseln.

"2:blink

• Dies kann vorkommen, wenn beispielsweise die Netzwerkverbindung unterbrochen wird.

Pflege des Geräts

■ Reinigen Sie dieses System mit einem weichen, trockenen Tuch

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung der Lautsprecher ein feines Tuch. Verwenden Sie keine Papiertaschentücher oder andere Materialien (Handtücher, etc.), die auseinanderfallen können. Fasern können in der Lautsprecherabdeckung hängen bleiben.
• Stecken Sie vor der Wartung das Netzkabel aus der Netzsteckdose aus. Reinigen Sie das Hauptgerät mit einem weichen Tuch. Um die obere Leiste (A) am Hauptgerät zu reinigen, verwenden Sie ein weiches Tuch wie z. B. ein Reinigungstuch (optional) und wischen Sie die Leiste horizontal in Richtung ihrer Struktur ab.

• Verwenden Sie zur Reinigung dieses Systems niemals Alkohol, Farbverdünnungsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuchs sorgfältig durch.

Entsorgung oder Weitergabe des Systems

Das Hauptgerät kann die Benutzereinstellungen im Hauptgerät beibehalten. Wenn Sie das Gerät entweder entsorgen oder weitergeben, befolgen Sie das Verfahren für das Zurücksetzen auf die Werkseinstellungen und das Löschen der Benutzereinstellungen. (⇒ 26, "Rücksetzen auf die Werkseinstellungen.") - Das Bedienungsarchiv könnte im Hauptgerätespeicher registriert worden sein.

Lizenzen

Dolby, Dolby Audio, Dolby Atmos und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. DTS, the Symbol, DTS and the Symbol together, DTS:X, the DTS:X logo, Virtual:X, and the DTS Virtual:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved.

The product with the Hi-Res Audio logo is conformed to Hi-Res Audio standard defined by Japan Audio Society. The logo is used under license from Japan Audio Society.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

HDAVI ControlTM ist ein Markenzeichen von Panasonic Corporation.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Google, Google Home, Chromecast built-in und andere verwandte Marken und Logos sind Marken von Google LLC.

WiFi® CERTIFIED Das Wi-Fi CERTIFIED™-Logo ist ein Gütezeichen von Wi-Fi Alliance®. "Wi-FF" ist ein eingetragenes Warenzeichen von Wi-Fi Alliance®. "WPA™" und "WPA2™" sind Markenzeichen von Wi-Fi Alliance®.

FLAC Decoder Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007, 2008,2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND Contributors "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTY, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR EDITORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Technische Daten

VERSTÄRKERTEIL

EFFEKTIVE AUSGANGSLEISTUNG (nicht-simultane Ansteuerung)

FRONTLAUTSPRECHER (L/R)

85W+85W

(1 kHz, T.H.D. 10,0 %, 4 Ω, 20 kHz LPF)

FRONTLAUTSPRECHER (Mitte)

85W

(1 kHz, T.H.D. 10,0 %, 4 Ω, 20 kHz LPF)

SUBWOOFER

250W

(100 Hz, T.H.D. 10,0%, 8Ω, 20 kHz LPF)

GESAMTE EFFEKTIVE AUSGANGSLEISTUNG

505W

ANSCHLUSS-ABSCHNITT

HDAVI Control

Dieses Gerät unterstützt die Funktion "HDAVI Control 5"

HDMI AV-Eingang (HDMI 1) 1

Eingangsanschluss Typ A (19 Pin)

HDMI AV-Eingang (HDMI 2) 1

Eingangsanschluss Typ A (19 Pin)

HDMI AV-Ausgang (TV (ARC)) 1

Ausgangsanschluss Typ A (19 Pin)

Digitaleingang

Optischer Digitaleingang (optischer Anschluss)

Ethernet-Schnittstelle

LAN (100BASE-TX/10BASE-T)

IR-Blaster

Anschlusstyp: 3,5-mm-Klinkenbuchse

LAUTSPRECHERTEIL

FRONTLAUTSPRECHER (L/R) Im Hauptgerät integriert, Typ

2-Wege, 3 Lautsprecher (Bassreflex)

Lautsprechereinheit(en)

Tieftöner 6,5 cm x 2 pro Kanal, Konusform

Hochtöner 1,6 cm x 1 pro Kanal, Kalottenform

FRONTLAUTSPRECHER (C) Im Hauptgerät integriert, Typ

1-Weg, 2 Lautsprecher (geschlossen)

Lautsprechereinheit(en)

Breitband 6,5 cm x 2/Kanal, Konusform

SUBWOOFER

Typ

1 Weg, 1 Lautsprecher (Bassreflex)

Lautsprechereinheit(en)

Subwoofer 16 cm x 1, Konusform

ALLGEMEIN

Stromverbrauch

Hauptgerät 40 W

Aktiver Subwoofer

48 W

Standby

Hauptgerät

0,3 W (Netzwerk-Standby Aus)*1

2,0 W (Netzwerk-Standby Ein mit Wireless-LAN)*1

2,0 W (Netzwerk-Standby Ein mit Kabel-LAN)*1

Aktiver Subwoofer

Netzschalter ausgeschaltet

0,3 W

Wireless Link ist nicht aktiviert

0,6 W

Stromversorgung

AC 220 V bis 240 V, 50 Hz

Abmessungen (B × H × T)

Hauptgerät

Layout bei Anordnung auf Tisch

1050 mm × 78 mm × 129 mm

Layout bei Wandmontage

Betriebstemperaturbereich

0 °C bis +40 °C

Betriebsfeuchtigkeitsbereich

35% bis 80% RH (keine Kondensation)

Standard

2,4 GHz Band/5 GHz Band

Sicherheit

WPA2TM, Mischmodus WPA2TM/WPA TM

• Die WLAN-Funktion dieses Produkts darf ausschließlich in geschlossenen Räumen genutzt werden.

FORMAT-ABSCHNITT

HDMI AV-Eingang

LPCM (Max 7.1 ch)

Dolby Digital

Dolby TrueHD

Dolby Digital Plus

Dolby Atmos

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

DTS-HD High Resolution Audio

DTS-HD® Master Audio

DTS-Express

DTS:X

HDMI AV-Eingang: (TV(ARC))

LPCM (2 ch)

Dolby Digital

Dolby Digital Plus

Dolby Atmos® (Dolby Digital Plus)

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

Optischer Digitaleingang

LPCM (2 ch)

Dolby Digital

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

LAN (DMR)

Formatunterstützung

WAV/FLAC/AIFF/ALAC

2,40335 GHz bis 2,47735 GHz

38

Bluetooth®-ABSCHNITT

Bluetooth® Systemspezifikationen

Bluetooth® Ver.4.2

Klassifizierung von Drahtlosgeräten

Klasse 2 (2,5 mW)

Unterstützte Profile

A2DP/AVRCP

Unterstützter Codec

AAC, SBC

Frequenzband

• Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
• Bei den Angaben für Gewicht und Abmessungen handelt es sich um Näherungswerte. Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.
• Unkomprimierte FLAC-Dateien funktionieren möglicherweise nicht richtig. Audioformate mit hohen Abtastraten werden für die Wiedergabe auf 96 kHz oder niedriger heruntergerechnet.

*1 "Netzwerk-Standby" bezieht sich auf "STANDBY MODE"

und "VIERA LINK".

Wenn die anderen angeschlossenen Geräte

ausgeschaltet sind.

*2 Voraussichtliche Entfernung für den Datenaustausch

Messumgebung: Temperatur 25 °C, Höhe 1,0 m

Messung in "MODE 1"

2,4-GHz-Band/5-GHz-Band

Sicherheit

WPA2™, gemischter Modus WPA2™/WPA™

Technische Daten. 32

Zeichen, die nicht dargestellt werden können, werden durch * ersetzt

RESET

Automatische Updates

Die Fernbedienung funktioniert nicht richtig.

Es kommt kein Ton aus dem Subwoofer.

Vollbereich 6,5 cm x 2/Kanal, Konustyp

SUBWOOFER

Typ

1-weg, 1 Lautsprecher (Bassreflex)

Lautsprechereinheit(en)

Subwoofer 16 cm × 1, Konustyp

ALLGEMEIN

Stromverbrauch

Hauptgerät 40 W

Optischer Digitaleingang

LPCM (2 Kanäle)

Dolby Digital

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

LAN (DMR)

Dieses Produkt umfasst folgende Software:

(1)Die Software wurde unabhängig von oder für Panasonic Corporation entwickelt,

(2)die Software ist Eigentum eines Drittpartners, in Lizenz für Panasonic Corporation.

(3)die Software ist gemäß GNU General Public License, Version 2.0 (GPL V2.0) lizenziert,

(4)die Software ist lizenziert gemäß GNU LESSER General Public License, Version 2.1 (LGPL V2.1) und/oder,

(5)Open-Source-Software, außer Software, die unter GPL V2.0 und/oder LGPL V2.1 lizenziert ist.

Die als (3) - (5) kategorisierte Software wird in der Hoffnung vertrieben, dass sie nützlich sein kann, aber OHNE JEGLICHE GEWÄHR, auch ohne die implizierte Garantie der VERKÄUFLICHKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

Bitte beachten Sie die detaillierten Geschäftsbedingungen, die auf der unten stehenden Website angezeigt werden. http://panasonic.jp/support/global/cs/music/oss/all8_3_1c.html

Für mindestens drei (3) Jahre ab der Lieferung dieser Produkte erteilt Panasonic allen Dritten, die sich unter den unten angegebenen Kontaktinformationen für eine Lieferung zu unseren Kosten der physischen Erbringung des Quellcodevertriebs an uns wenden, eine komplette maschinenlesbare Kopie des entsprechenden Quellcodes, der von GPL V2.0, LGPL V2.1 oder anderen Lizenzen abgedeckt wird, mit der Verpflichtung dies zu tun, sowie die entsprechende Urheberrechtserklärung.

Kontaktinformationen: [e-mail]

Der Quellcode und die Urheberrechtserklärung stehen auch kostenlos auf unserer unten genannten Website zur Verfügung. https://panasonic.net/cns/oss/
