SCHTB900 - Sistema de alta fidelidad PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido home cinema con subwoofer activo inalámbrico
Marca	Panasonic
Modelo	SCHTB900
Dispositivo principal	Altavoz central con altavoces frontales (woofers de 6,5 cm y tweeters de 1,6 cm) y altavoces centrales (placa completa de 6,5 cm)
Subwoofer activo	Altavoz de 16 cm, tipo bass reflex
Peso del subwoofer	Aproximadamente 5,4 kg
Alimentación	CA 220-240 V, 50 Hz
Consumo en reposo (principal)	0,3 W (repos en red desactivado); 2,0 W (repos en red activado)
Conectividad	Bluetooth 4.2, Wi-Fi (2,4 GHz/5 GHz), HDMI (2 entradas, 1 salida ARC), entrada óptica, Ethernet LAN, IR Blaster
Formatos de audio compatibles	Dolby Atmos, Dolby TrueHD, DTS:X, DTS-HD Master Audio, LPCM (hasta 7.1 canales)
Modos de sonido	Estándar, Estadio, Música, Cine, Noticias, Directo, Sonido envolvente 3D
Funciones especiales	Chromecast integrado, VIERA Link (HDAVI Control 5), ajuste del nivel del subwoofer, control del diálogo, modo de volumen bajo, limitador de volumen
Alcance Bluetooth	Aproximadamente 10 m en línea de visión
Mantenimiento y limpieza	Paño suave y seco; no usar disolventes; limpiar el panel en sentido horizontal
Seguridad	No exponer a la humedad; no obstruir las ventilaciones; riesgo de ingestión de pila de botón; instalación en pared por un profesional
Accesorios incluidos	Mando a distancia (pila incluida), soportes de pared, tornillos, cable de alimentación, módulo IR Blaster

Preguntas frecuentes - SCHTB900 PANASONIC

¿Cómo conectar la barra de sonido al televisor?

Use un cable HDMI entre el conector HDMI AV OUT (TV (ARC)) de la barra y el conector HDMI ARC del televisor. Si el conector del TV no está etiquetado como ARC, añada un cable de audio óptico.

¿Cómo conectar mi smartphone por Bluetooth?

Presione el botón [-PAIRING] hasta que aparezca « PAIRING ». Seleccione « Panasonic HTB900-**** » en la lista Bluetooth de su smartphone. La contraseña es « 0000 » si se solicita.

El subwoofer no produce sonido, ¿qué hacer?

Verifique que el subwoofer esté encendido y que el indicador WIRELESS LINK esté verde. Si está rojo, realice un emparejamiento inalámbrico: presione [I/D SET] en la parte trasera del subwoofer durante más de 3 segundos, luego en el mando a distancia mantenga presionado [INPUT] y toque [VOL+] en la barra durante más de 4 segundos.

¿Cómo usar la función VIERA Link?

Active VIERA LINK en el menú SETUP. Conecte la barra al televisor mediante HDMI (ARC). Así podrá encender/apagar la barra con el mando a distancia del televisor y controlar el volumen.

¿Cómo actualizar el firmware?

Asegúrese de que la barra esté conectada a Internet. Vaya al menú SETUP > F/W UPDATE y seleccione « UPDATE YES ». No desconecte la alimentación durante la actualización.

El mando a distancia no funciona, ¿qué hacer?

Verifique la pila (tipo CR2025) y retire la lengüeta aislante si no lo ha hecho. Si el código del mando es diferente, mantenga presionado [MUTE] + [OK] durante 4 segundos para cambiar a REMOTE 2 o [MUTE] + [-PAIRING] para REMOTE 1.

¿Cuáles son los modos de sonido disponibles?

Presione varias veces [SOUND] para elegir entre: STANDARD (películas/comedias), STADIUM (deportes), MUSIC, CINEMA (sonido envolvente 3D), NEWS (voces claras), STRAIGHT (sonido sin procesar).

¿Cómo ajustar el volumen del subwoofer?

En el menú SOUND, seleccione SUBWOOFER y elija un nivel de LEVEL 1 a LEVEL 4. Cuanto más alto sea el nivel, más fuertes serán los graves.

La pantalla muestra « F61 », ¿qué significa?

El código F61 indica un problema de amplificador. Desconecte el cable de alimentación de la red y contacte a un distribuidor autorizado.

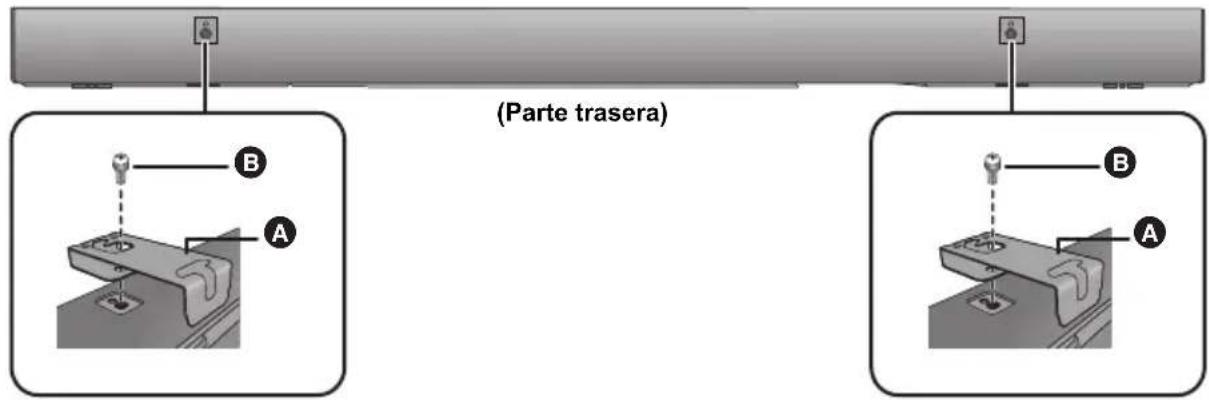

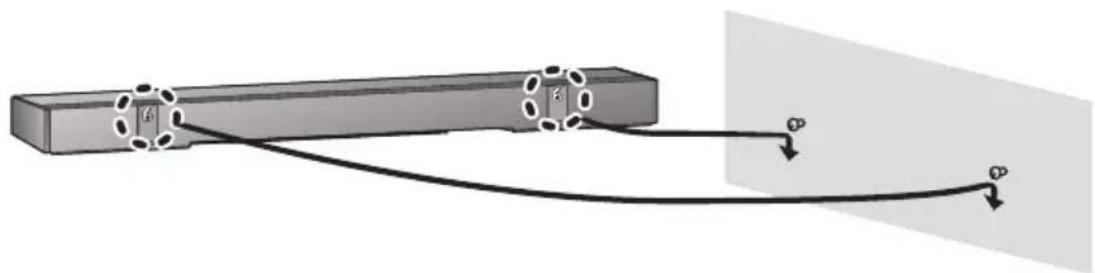

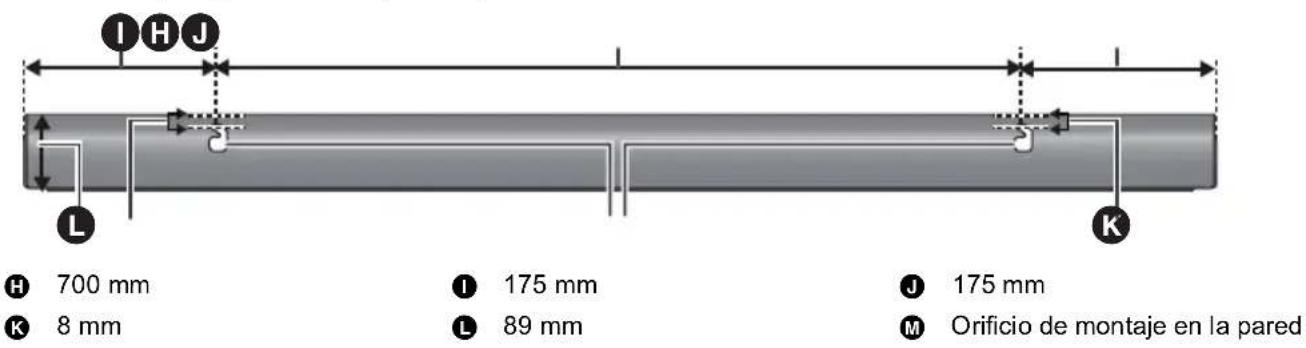

¿Se puede montar la barra de sonido en la pared?

Sí, use los soportes de pared incluidos. Asegúrese de que la pared pueda soportar un peso de al menos 60 kg. Atornille los soportes, luego cuelgue la barra siguiendo el esquema del manual (página 14). Use un cordón de seguridad.

MANUAL DE USUARIO SCHTB900 PANASONIC

Instrucciones de funcionamiento

Instrucciones de uso

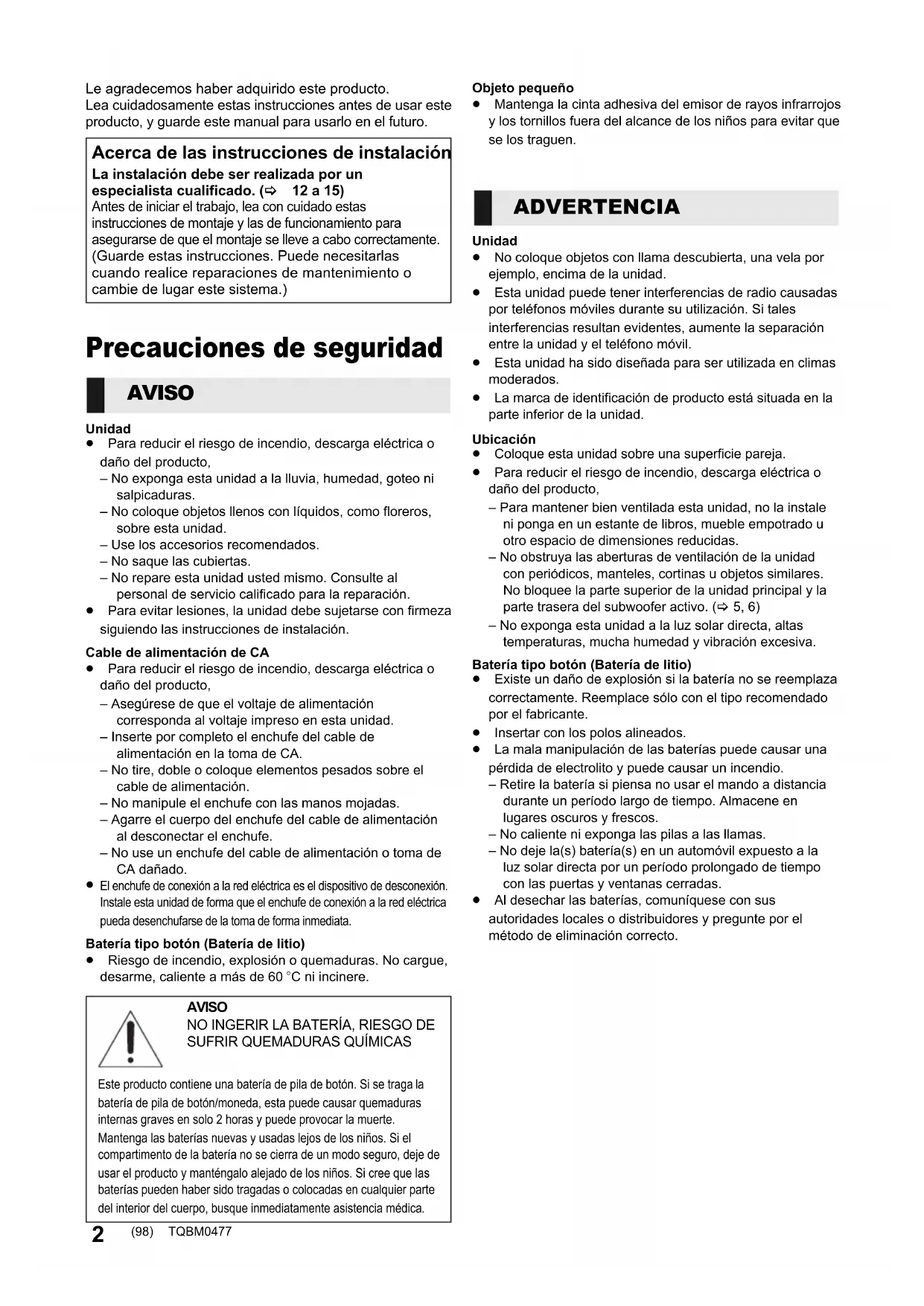

Le agradecemos haber adquirido este producto. Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para uso en el futuro.

Acerca de las instrucciones de instalación

La instalación debe ser realizada por un especialista calificado. (⇒ 12a15) Antes de comenzar el trabajo, lea con cuidado estas instrucciones de montaje y las de funcionamiento para asegurarse de que el montaje se lleve a cabo correctamente. Guarde estas instrucciones. Puede necesitarlas cuando realice reparaciones de mantenimiento o cambie de lugar este sistema.

Precauciones de seguridad

AVISO

Unidad

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• No exponga esta unidad a la lluvia, humedad, goteo ni salpicaduras.
• No coloque objetos llenos con líquidos, como floreros, sobre esta unidad.
• Use los accesorios recomendados.
• No saque las cubiertas.
• No repare esta unidad usted mismo. Consulte al personal de servicio calificado para la reparación.

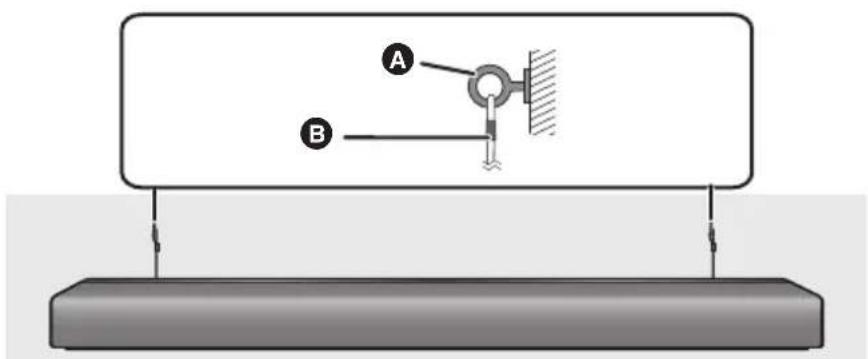

• Para evitar lesiones, la unidad debe sujetarse con firmeza siguiendo las instrucciones de instalación.

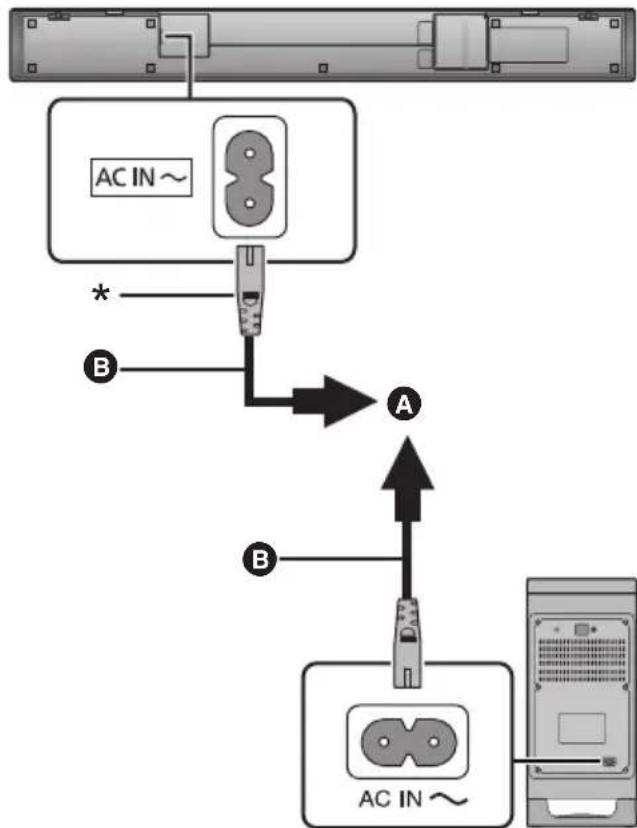

Cable de alimentación de CA

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Asegúrese de que el voltaje de alimentación corresponda al voltaje impreso en esta unidad.
• Inserte completamente el enchufe del cable de alimentación en la toma de CA.
• No tire, doble ni coloque elementos pesados sobre el cable de alimentación.
• No manipule el enchufe con las manos mojadas.
• Agarre el cuerpo del enchufe del cable de alimentación al desconectar el enchufe.
• No use un enchufe del cable de alimentación o toma de CA dañado.
• El enchufe de conexión a la red eléctrica es el dispositivo de desconexión. Instale esta unidad de forma que el enchufe de conexión a la red eléctrica pueda desenchufarse de la toma de forma inmediata.

Batería tipo botón (Batería de litio)

• Riesgo de incendio, explosión o quemaduras. No cargue, desarme, caliente a más de 60 °C ni incinere.

AVISO

NO INGERIR LA BATERÍA, RIESGO DE SUFRIR QUEMADURAS QUÍMICAS

Este producto contiene una batería de pila de botón. Si se traga la batería de pila de botón/moneda, esta puede causar quemaduras internas graves en solo 2 horas y puede provocar la muerte. Mantenga las baterías nuevas y usadas lejos de los niños. Si el compartimento de la batería no se cierra de un modo seguro, deje de usar el producto y manténgalo alejado de los niños. Si cree que las baterías pueden haber sido tragadas o colocadas en cualquier parte del interior del cuerpo, busque inmediatamente asistencia médica.

Objeto pequeño

• Mantenga la cinta adhesiva del emisor de rayos infrarrojos y los tornillos fuera del alcance de los niños para evitar que se los traguen.

ADVERTENCIA

Unidad

• No coloque objetos con llama descubierta, como una vela, encima de la unidad. Esta unidad puede tener interferencias de radio causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil. Esta unidad ha sido diseñada para ser utilizada en climas moderados.
• La marca de identificación de producto está situada en la parte inferior de la unidad.

Ubicación

• Coloque esta unidad sobre una superficie pareja.
• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Para mantener bien ventilada esta unidad, no la instale ni la coloque en un estante de libros, mueble empotrado u otro espacio de dimensiones reducidas.
• No obstruya las aberturas de ventilación de la unidad con periódicos, manteles, cortinas u objetos similares. No bloquee la parte superior de la unidad principal y la parte trasera del subwoofer activo. (⇒ 5,6)
• No exponga esta unidad a la luz solar directa, altas temperaturas, mucha humedad y vibración excesiva.

Batería tipo botón (Batería de litio)

• Existe un daño de explosión si la batería no se reemplaza correctamente. Reemplace solo con el tipo recomendado por el fabricante.
• Insertar con los polos alineados.
• La mala manipulación de las baterías puede causar una pérdida de electrolito y puede causar un incendio.
• Retire la batería si piensa no usar el mando a distancia durante un periodo largo de tiempo. Almacene en lugares oscuros y frescos.
• No caliente ni exponga las pilas a las llamas.
• No deje la(s) batería(s) en un automóvil expuesto a la luz solar directa por un periodo prolongado de tiempo con las puertas y ventanas cerradas.
• Al desechar las baterías, comuníquese con sus autoridades locales o distribuidores y pregunte por el método de eliminación correcto.

Eliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado.

Estos símbolos en los productos, su embalaje o en los documentos que los acompañan significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin coste alguno para ellos. El coste de la gestión medioambiental de los residuos de pilas, acumuladores y baterías está incluido en el precio de venta.

Si los elimina correctamente ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida y reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

(Nota para el símbolo de pilas y baterías (símbolo debajo)):

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Declaración de Conformidad (DoC)

Por la presente, "Panasonic Corporation" declara que este producto es conforme con los requisitos esenciales y con las disposiciones pertinentes de la Directiva 2014/53/UE. Para descargar una copia de la declaración de conformidad original (DoC) de los productos RE, visite el servidor DoC: http://www.ptc.panasonic.eu

Contacto con el representante autorizado: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburgo, Alemania

La banda de 5,15 - 5,35 GHz se restringe a operaciones en interiores únicamente en los siguientes países.

AT	BE	BG	CZ	DK	EE	FR	DE	IS	IE	IT
EL	ES	CY	LV	LI	LT	LU	HU	MT	NL	NO
PL	PT	RO	SI	SK	TR	FI	SE	CH	UK	HR

Tipo de red inalámbrica	Banda de Frequencia	Potencia máximo (dBm p.i.r.e)
WLAN (The main unit)	2412-2472 MHz5180-5320 MHz5500-5700 MHz	20 dBm20 dBm20 dBm
Bluetooth®(The main unit)	2402-2480 MHz 10	dBm
2.4 GHz Wireless System (The main unit and the active subwoofer)	2401.35-2479.35 MHz	10 dBm

Acerca de Bluetooth®

Panasonic no se hace responsable de los daños y/o información que se puedan poner en peligro durante una transmisión inalámbrica.

Banda de frecuencia utilizada

Esta unidad utiliza una banda de frecuencia de 2,4 GHz.

Certificación de este dispositivo

• Este sistema se adecua a las restricciones de frecuencia y ha sido certificado en base a las leyes de frecuencia. Por lo tanto, no se necesita un permiso inalámbrico.

Las siguientes acciones son castigadas legalmente en algunos países:

Desarmar o modificar la unidad. Retirar las indicaciones de las especificaciones.

■ Restricciones de uso

• La transmisión inalámbrica y/o uso de los dispositivos equipados con Bluetooth® no está garantizada.
• Todos los dispositivos deben cumplir con las normas establecidas por Bluetooth SIG, Inc.
• De acuerdo con las especificaciones o configuraciones de un dispositivo, es posible que la conexión no se establezca o que varíen algunas operaciones.
• Este sistema admite las funciones de seguridad Bluetooth®. Según el entorno de operación y/o las configuraciones, es posible que esta calidad no sea suficiente. Transmita de forma inalámbrica los datos a este sistema con cuidado.
• Este sistema no puede transmitir datos hacia un dispositivo Bluetooth®.

Rango de uso

Use este dispositivo a un rango máximo de 10m

El rango puede disminuir según el entorno, los obstáculos o la interferencia.

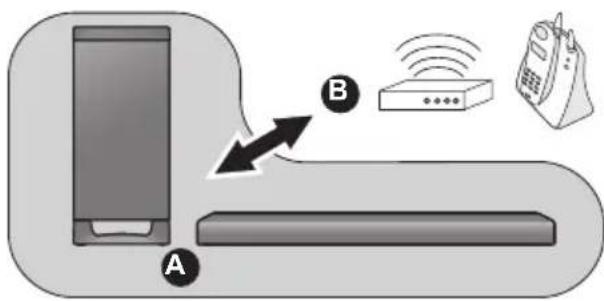

Interferencia desde otros dispositivos

• Este sistema puede no funcionar correctamente y pueden surgir problemas como ruido y saltos de sonido debido a la interferencia de onda de radio si la unidad principal está ubicada demasiado cerca de dispositivos Bluetooth o dispositivos que usan la banda de 2,4 GHz.
• Este sistema puede no funcionar correctamente si las ondas de radio de una emisora cercana, etc. son demasiado fuertes.

Uso específico

• Este sistema es para un uso normal y general solamente.
• No use este sistema cerca de un equipo ni en un entorno que sea sensible a la interferencia de frecuencia de radio (Ej.: aeropuertos, hospitales, laboratorios, etc.).

Índice

Precauciones de seguridad. 2

Acerca de Bluetooth® 3

Artículos suministrados 4

Antes del uso

Guía de referencia de control......5

Cómo empezar

Paso 1 Conexiones 8

Paso 2 Ubicación. 12

Paso 3 Conexión inalámbrica del subwoofer activo. 16

Paso 4 Ajustes de red. 16

Operaciones

Uso de este problema. 18

Transmisión de música a través de la red 19

Operaciones Bluetooth 20

Menú de sonido. 21

Menú de configuración 22

Operaciones entrelazadas con el televisor (VIERA Link "HDAVI ControlTM") 24

Referencias

Resolución de problemas. 26

Cuidados de la unidad. 31

Licencias 31

Especificaciones 32

Artículos suministrados

Este producto (SC-HTB900)

1 Unidad principal (altavoz) (⇒ 5) (SU-HTB900) 1 Subwoofer activo (⇒ 5) (SB-HWA900)

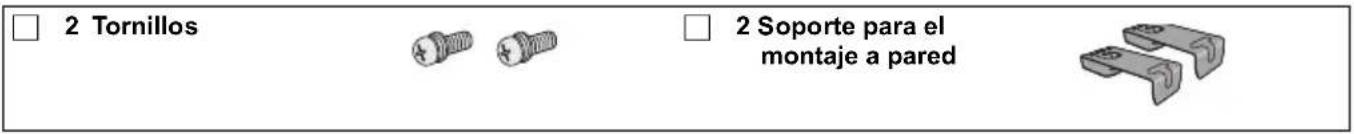

Accesorios

Verificar los accesorios suministrados antes de utilizar este sistema.

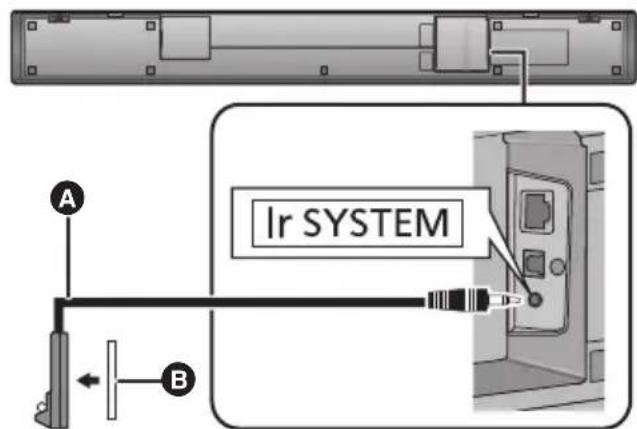

1 Mando a distancia (con una batería) (⇒ 7) (N2QAYC000121) 1 IR Blaster (⇒ 10) 2 Soportes para el montaje a pared (⇒ 14) 2 Cables de alimentación de CA (⇒ 11) 2 Tornillos (⇔ 14)

• Los nombres de los productos son correctos a partir de abril de 2019. Puede estar sujetos a modificaciones.
• El cable de alimentación de CA incluido se usa solamente con este sistema.

No lo use con otros equipos. Además, no use cables de otros equipos con este sistema.

Acerca de las descripciones en este manual de instrucciones

Las páginas de consulta se indican del siguiente modo ⇒ OO". Las etiquetas en este aparato y el mando a distancia se indican con [O] en estas instrucciones de funcionamiento. Las ilustraciones que se muestran pueden ser distintas a las de su aparato. Las operaciones en estas instrucciones de funcionamiento se describen principalmente con el mando a distancia, pero suele realizar las operaciones en el subwoofer activo si los colores son los mismos.

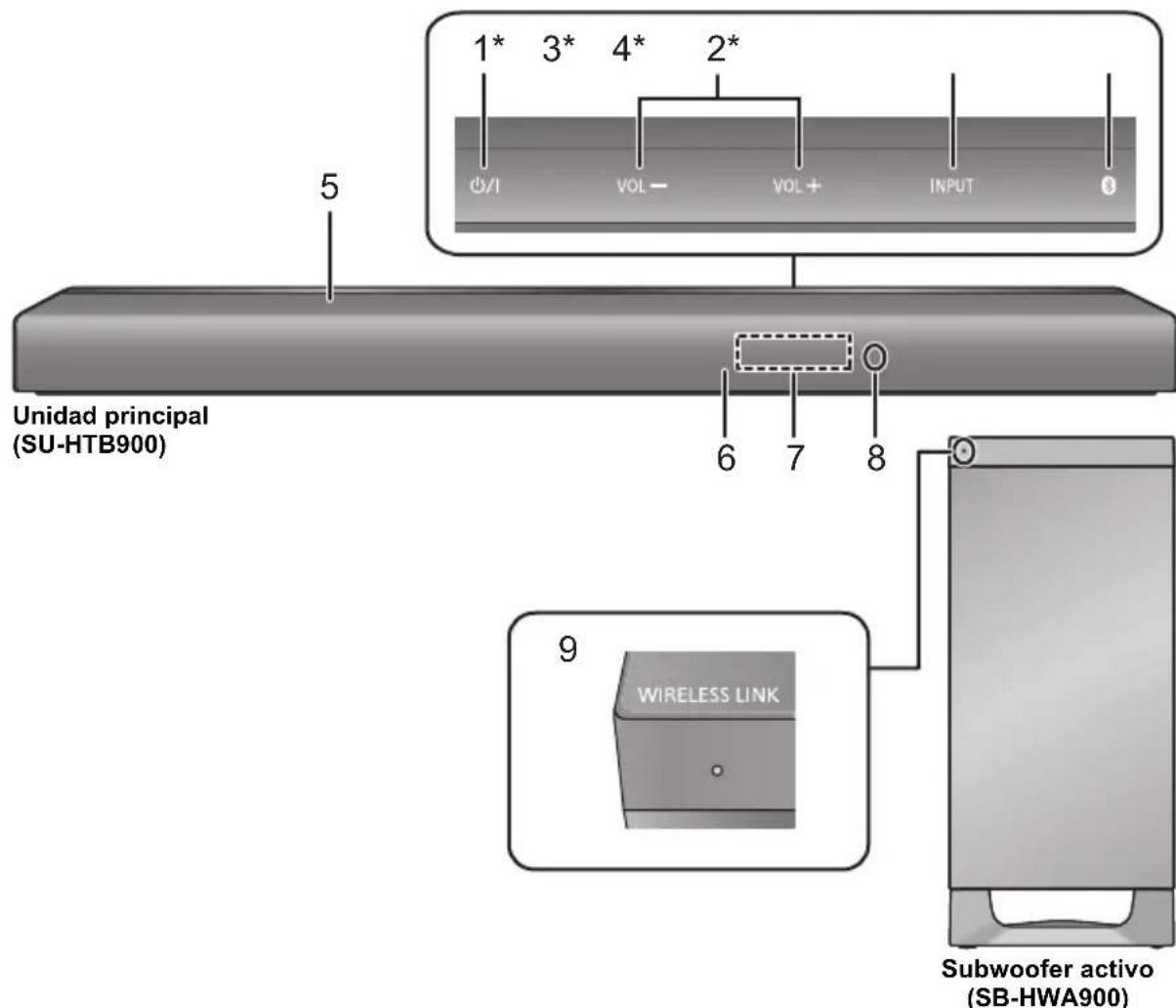

Guía de referencia de control

Este panel (Parte frontal)

1 [O/I] Interruptor de alimentación en espera/ conectada (O/I)*

Toque para cambiar el dispositivo de estado encendido a modo de espera o viceversa. En modo de espera, el dispositivo sigue consumiendo una pequeña cantidad de energía.

2 [VOL -] [VOL +] Ajuste el volumen de este. * (18)

3 [INPUT] Selecciona la fuente de entrada* (⇒ 18)

4 [X]

• Seleccione el dispositivo Bluetooth como la fuente (⇒ 18)
• Sincronización Bluetooth (⇒ 20)
• Desconexión del dispositivo Bluetooth(⇒ 20)

5 Ventilador de refrigeración 6 Sensor de señal del mando a distancia (⇒ 7) 7 Pantalla

8 Indicador

• Parpadea 2 veces cuando se inicia la reproducción o cuando se enciende el aparato desde la aplicación.

9 Indicador del WIRELESS LINK (⇒ 16)

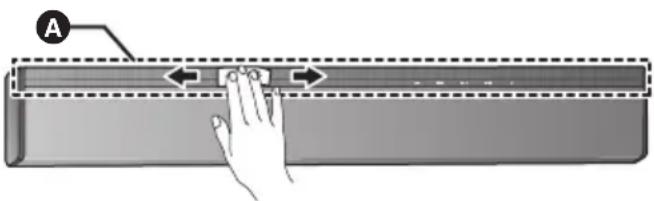

• Estos interruptores funcionan con solo tocar las MARCAS. Cada vez que se toca el interruptor, sonará un pitido.

Se puede cambiar el ajuste del pitido. (⇒ 22)

No coloque objetos delante de este sistema. - No coloque objetos sobre la superficie superior de la unidad principal. - Limpie regularmente el polvo, etc. de este sistema. (⇒ 31, "Para limpiar este sistema, pase por él un paño blanco y seco.")

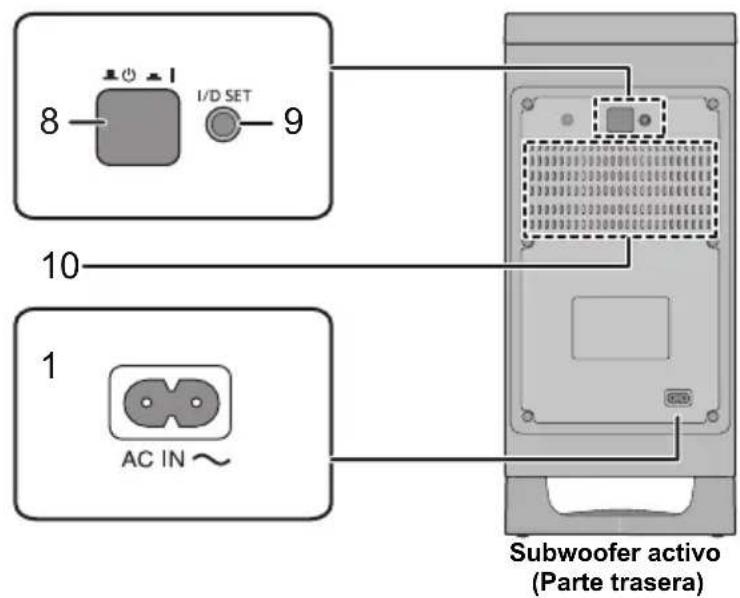

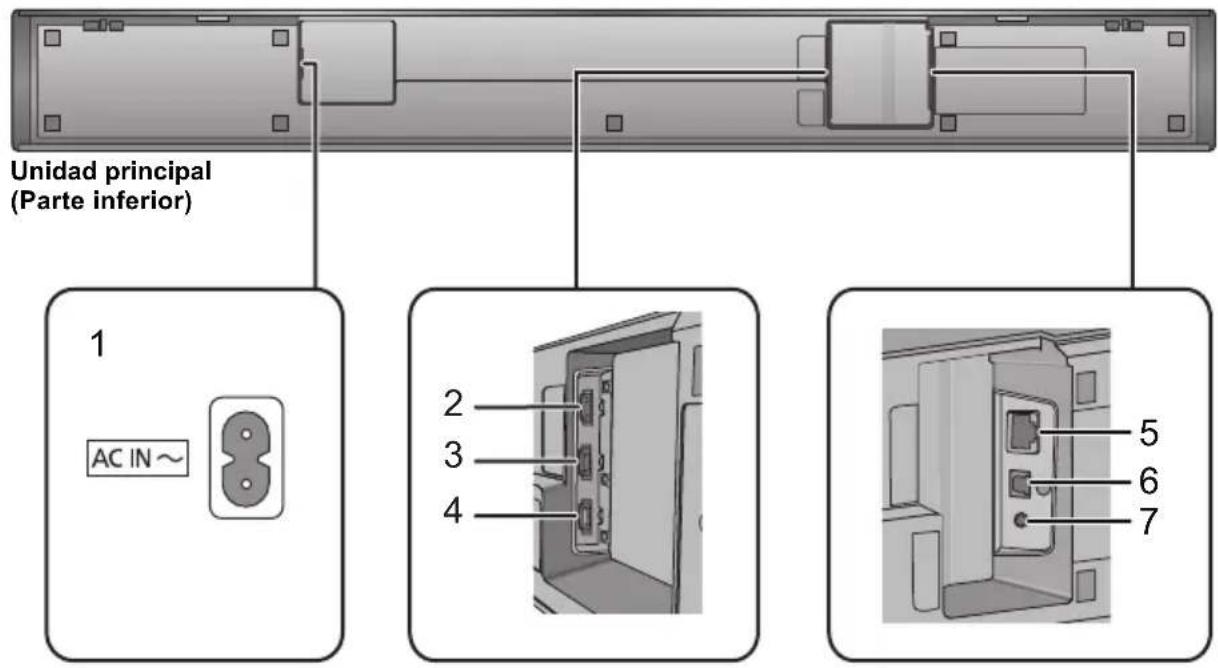

Este problema (Otros)

1 AC IN ( ) terminal (⇒ 11) 2 Terminal HDMI AV OUT (TV (ARC)) (compatible con ARC) (⇒ 8) 3 Terminal HDMI AV IN (HDMI 2) (⇒ 10) 4 Terminal HDMI AV IN (HDMI 1) (⇒ 10) 5 Terminal LAN (→ 17) 6 Terminal OPTICAL DIGITAL AUDIO IN (TV) (⇒ 8) 7 Terminal SYSTEM (⇒ 10) 8 [I] Botón de encendido/apagado del subwoofer activo (→ 16) 9 [I/D SET] Botón I/D SET Se usa solamente cuando la unidad principal no está emparejada con el subwoofer activo. (⇒ 29) 10 Orificios de ventilación

Los símbolos en este producto representan lo siguiente:

～CA Equipo de Clase II (La construcción del producto es de doble aislamiento.)

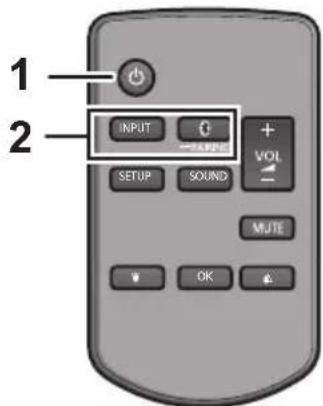

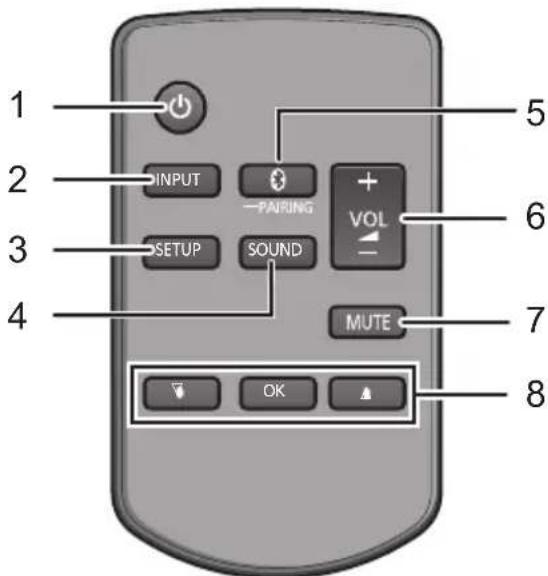

Mando a distancia

1 [C] Cambie la unidad principal de encendida a apagada o viceversa (→ 18) 2 [INPUT] Selecciona la fuente de entrada (⇒ 18) 3 [SETUP] Selecciona el menú de instalación (⇒ 22) 4 [SOUND] Selecciona el menú de sonido (⇒ 21) 5 [-P]RING]

• Seleccione el dispositivo Bluetooth como la fuente (⇒ 18)
• Sincronización Bluetooth (20)
• Desconexión del dispositivo Bluetooth (20)

6 [+ VOL -] Ajuste el volumen de este sistema (⇒ 18)

7 [MUTE] Silencie el sonido (⇒ 18) 8 [▼][OK][▲] Selecciona y confirma la opción

■ Antes de usar por primera vez

Saque la hoja de aislamiento A.

• Deseche la hoja de aislamiento de forma responsable.

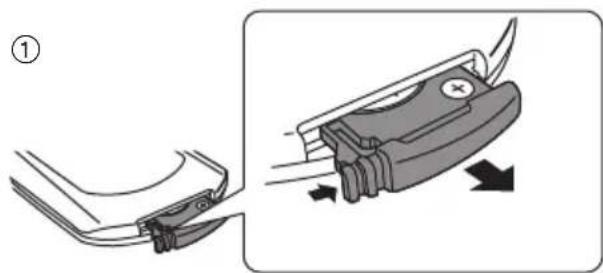

Para reemplazar una batería tipo botón

Tipo de batería: CR2025 (Batería de litio)

• Coloque la batería tipo botón con su marca (+) hacia arriba.

Sobre el sensor de señal del mando a distancia

El sensor de señal del mando a distancia está ubicado en la unidad principal.

• Use el mando a distancia dentro del rango de funcionamiento correcto. Distancia: aprox. 7 m directamente al frente. Ángulo: aprox. 30° a la izquierda y derecha

Paso 1 Conexiones

Antes de hacer la conexión, apague todos los equipos y lea los manuales de instrucciones apropiados.

No conecte el cable de corriente de CA si no se han finalizado todas las conexiones.

Cuando conecte un equipo compatible con 4K y un televisor 4K Ultra HD, utilice cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

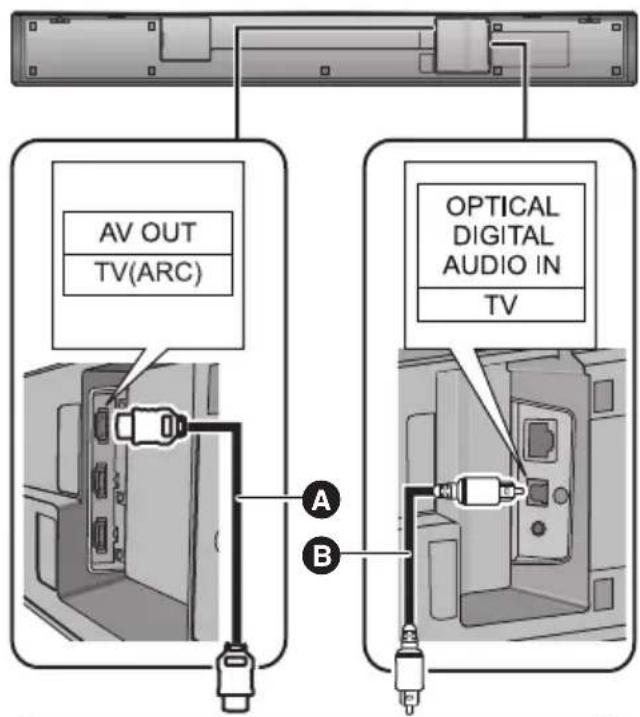

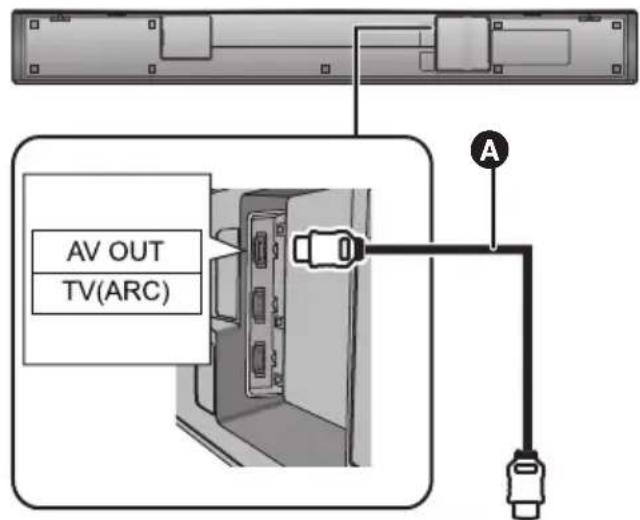

Conexión con el televisor

Verifique si el terminal HDMI del TV tiene una etiqueta que dice "HDMI (ARC)".

Etiquetado "HDMI (ARC)"

HDMI IN (ARC)

Asegúrese de conectar al terminal compatible con ARC del TV. (Consulte las instrucciones operativas del TV.)

A Cable HDMI

No etiquetado "HDMI (ARC)" HDMI IN OPTICAL OUT

A Cable HDMI 3 Cable de audio digital óptico

• Cuando usa el cable de audio digital óptico, inserte la punta correctamente en el terminal.

¿Qué es un ARC?

ARC es la abreviatura de Canal de retorno de audio, también conocido como HDMI ARC. Se refiere a una de las funciones de HDMI. Cuando conecta la unidad principal al terminal con la etiqueta que dice "HDMI (ARC)", ya no se requiere el cable óptico de audio digital que se requiere generalmente para escuchar el sonido del TV y las imágenes y sonidos del TV se pueden disfrutar con un cable HDMI simple.

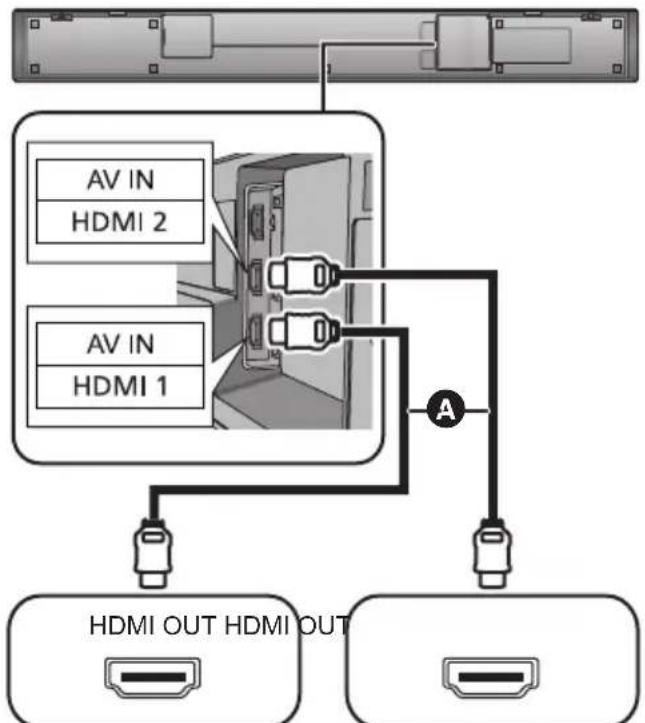

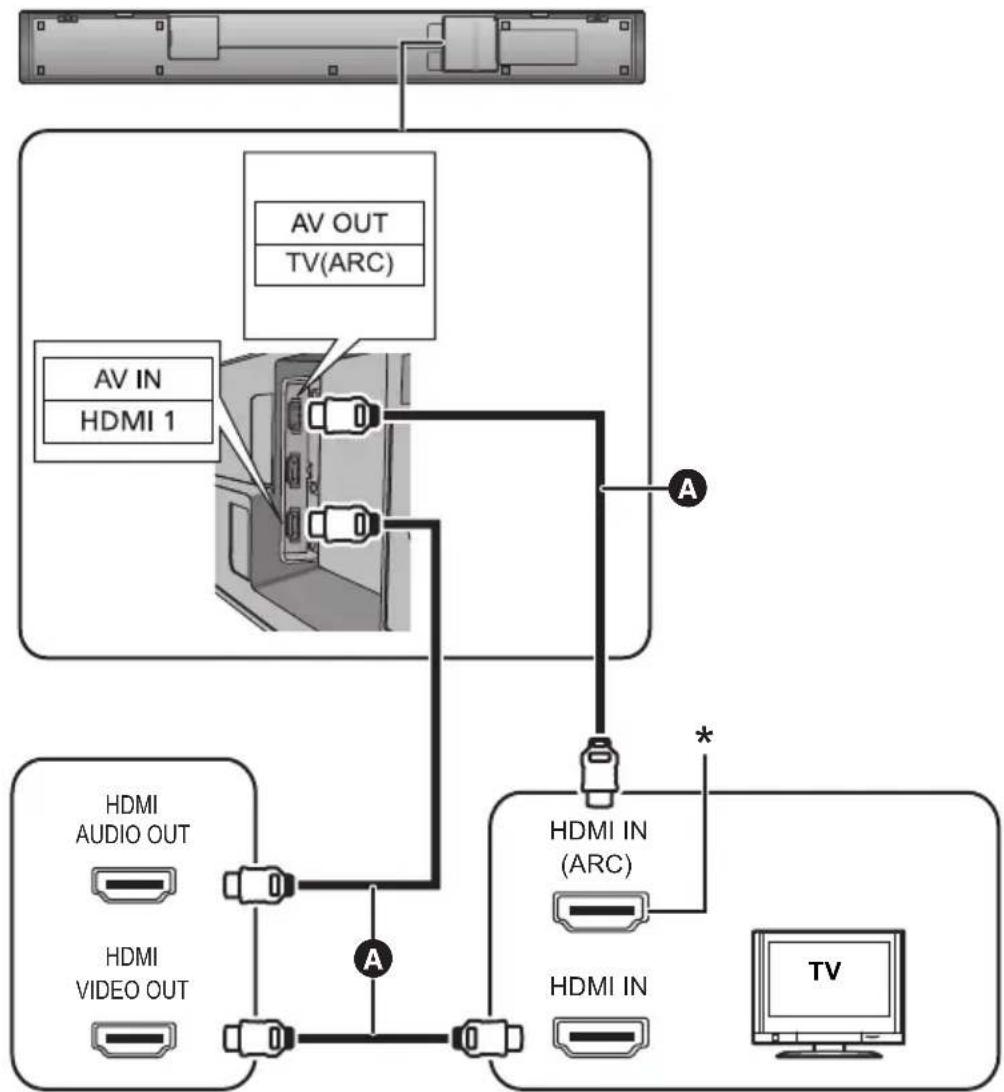

Conexión con reproductores, etc., compatibles con HDR10+ y Dolby Vision™

Este sistema no es compatible con HDR10+ y Dolby Vision™. Cuando lo conecte a un reproductor, TV, etc., compatible con HDR10+ o Dolby Vision™, utilice la siguiente conexión.

• El nombre del terminal puede que sea diferente dependiendo del dispositivo compatible con HDR10+. Consulte las instrucciones de funcionamiento del dispositivo compatible para obtener más detalles.
• Si conecta este sistema y no puede ver Netflix, utilice la suma de conexión.
• VIERA Link no funciona cuando se utiliza esta conexión. (→ 24)

Reproductor, etc., compatible con HDR10+

Cable HDMI

• Si este terminal no es compatible con ARC, utilice también un cable óptico de audio digital para conectar la unidad principal y el televisor. (⇒ 8, "No etiquetado "HDMI (ARC)"")

Conexión desde un dispositivo compatible con HDMI

Puede dirigir la señal de audio desde el reproductor de Blu-ray Disc conectado, reproductor de DVD, decodificador, etc. a este sistema.

Preparación

• Conecte la unidad principal al TV. (⇒ 8)

Por ejemplo, Reproductor de Blu-ray, por ejemplo, Decodificador

Cable HDMI

• Para los ajustes necesarios, consulte las instrucciones de configuración del dispositivo compatible con HDMI conectado, para producir las señales de video y audio.

Cómo usar el IR Blaster

(Cuando el mando a distancia no funciona correctamente)

En función de la configuración de la unidad principal, puede que el sensor de la señal del mando a distancia del televisor esté bloqueado, lo que impediría el funcionamiento del mismo. En caso de que así sea, utilice el cable del sistema IR provisto. Las señales del mando a distancia recibidas por la unidad principal se envían al televisor para hacerlo funcionar.

• Para poder el rango de funcionamiento, consulte la página 7.
• No use ningún otro emisor de rayos infrarrojos excepto el suministrado.

1 Conecte el enchufe al terminal Ir SYSTEM de la unidad principal.

A IR Blaster (suministrado) Cinta adhesiva (suministrado)

2 Ubique el emisor de rayos infrarrojos en frente del sensor de señales del mando a distancia del TV.

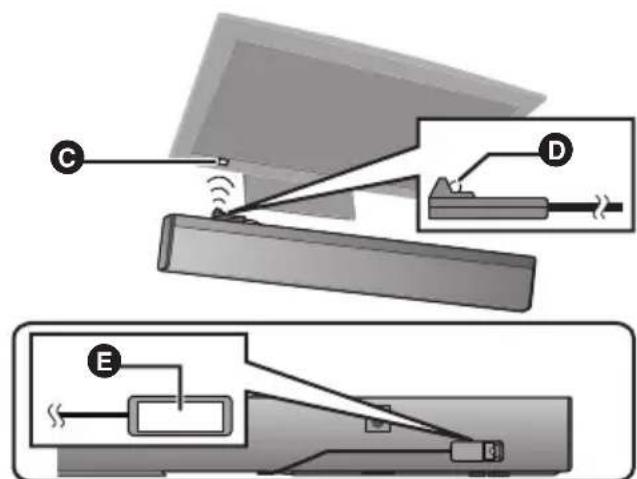

Ejemplo de la ubicación

En la parte trasera de la unidad principal:

Sensor de señales del mando a distancia del TV Emisor de rayos infrarrojos Cinta adhesiva (suministrado)

3 Apunte el control remoto del TV al sensor del control remoto del sistema y haga funcionar el TV.

• Para poder ubicar el sensor de señales del mando a distancia del TV, consulte las instrucciones de funcionamiento para el TV.
• Seleccione una ubicación que sea apropiada para el entorno.
• Asegúrese de limpiar la superficie donde se va a colocar la cinta adhesiva.
• Si saca la cinta adhesiva, la superficie se puede dañar y pueden quedar restos de adhesivo. Cuando haya confirmado que el TV funciona correctamente, asegúrelo colocando cinta adhesiva.
• Cuando el televisor recibe señales desde el mando a distancia y el emisor de rayos infrarrojos, las señales pueden interferir entre sí, lo que hace imposible que pueda utilizar el televisor.

Intente utilizar el mando a distancia del televisor desde un ángulo diferente.

Si el mando a distancia del televisor no funciona incluso después de haber ajustado su ángulo, no utilice el emisor de rayos infrarrojos. Instale la unidad principal de modo que el sensor de señal del mando a distancia del televisor sea visible desde la posición en la que se utiliza el mando a distancia del televisor.

Cable de alimentación de CA

• Conecte solamente después de haber finalizado todas las demás conexiones.

A una toma de corriente de casa Cable de alimentación de CA (suministrado)

• Introduzca por completo el cable de alimentación de CA en la unidad principal.

• Este sistema consume poca corriente CA, (⇒ 32) incluso cuando está apagado. Para ahorrar energía, si no va a usar este sistema durante mucho tiempo, desenchúfelo del tomacorriente de alimentación principal.

Ahorro de energía

Esta unidad principal está diseñada para conservar su consumo de energía y ahorrar energía.

• La unidad principal cambia automáticamente al modo en espera cuando no detecta una señal y no se realiza ninguna operación durante 20 horas aproximadamente. Consulta la página 22, "AUTO OFF" para desactivar esta función.

Paso 2 Ubicación

Precauciones de seguridad

Es imprescindible un montaje profesional. El montaje nunca debe ser realizado por una persona que no sea especialista calificado para la instalación.

PANASONIC RECHAZA TODO DAÑO A LA PROPIEDAD Y/O SERIAS LESIONES INCLUYENDO LA MUERTE DEBIDOS A UN MONTAJE ERRÓNEO O UN MANEJO INCORRECTO.

• Asegúrese de instalar la unidad principal como se indica en las instrucciones de funcionamiento.
• Monte usando técnicas y convenibles para la estructura y para los materiales del lugar de instalación.

Advertencia

• Este sistema se debe usar solo como se indica en estas instrucciones. De lo contrario, se pueden provocar daños en el amplificador y/o en el altavoz, y puede resultar en un riesgo de incendio. Consulte a una persona de servicio calificada si se producen daños o si experimenta un cambio brusco en el rendimiento.
• No intente sujetar la unidad principal a una pared utilizando métodos que no sean los descritos en este manual.

• No sostenga la unidad principal con una mano para evitar lesiones; podría hacer caer la unidad principal al transportarla.
• Para evitar daños o rayones, coloque un paño suave y realice el armado sobre él.
• Ubique el subwoofer activo a algunos metros de la unidad principal y en una posición horizontal con el panel superior mirando hacia arriba.
• No use la unidad principal o el subwoofer activo en un gabinete de metal.
• Si se ubica el subwoofer activo muy cerca de las paredes y esquinas, se puede producir un sonido grave excesivo. Cubra las paredes y ventanas con cortinas gruesas.
• Mantenga los elementos imantados lejos. Las tarjetas imantadas, relojes, etc. se pueden averiar si se dejan demasiado cerca de la unidad principal y del subwoofer activo.

Subwoofer activo

Al transportar el subwoofer activo

Tenga cuidado de no provocar daños en el interior de la unidad de altavoz.

A No sujete el subwoofer activo desde esta abertura. Las piezas del interior podrían dañarse. Siempre sostenga la parte inferior del subwoofer activo al moverlo.

Interferencia inalámbrica

Puede haber interferencias si está usando otros dispositivos (LAN inalámbrico, hornos de microondas, teléfonos inalámbricos, etc.) que usen la banda de frecuencia de 2,4 GHz, lo que podría ocasionar algunos problemas con la comunicación (el sonido se interrumpe, el sonido salta, hay demasiado ruido, etc.).

Si esto sucediera, separe el equipo electrónico de la unidad principal y del subwoofer activo para que no haya interferencia.

Unidad principal/Subwoofer activo, router inalámbrico, teléfono inalámbrico y otros dispositivos electrónicos

Cuando se coloca la unidad principal en un bastidor o una mesa

Accesorios requeridos adicionalmente (disponibles en comercios)

Cable de prevención contra caídas - Ojos de los tornillos (para pasar el cable de prevención de caídas) × 2

• Use tornillos disponibles en comercios que sean capaces de soportar más de 60 kg
• Use un cable que sea capaz de soportar más de 60 kg (con un diámetro de aproximadamente 1,5 mm).
• Coloque el aparato sobre un paño o tela suave para su montaje.

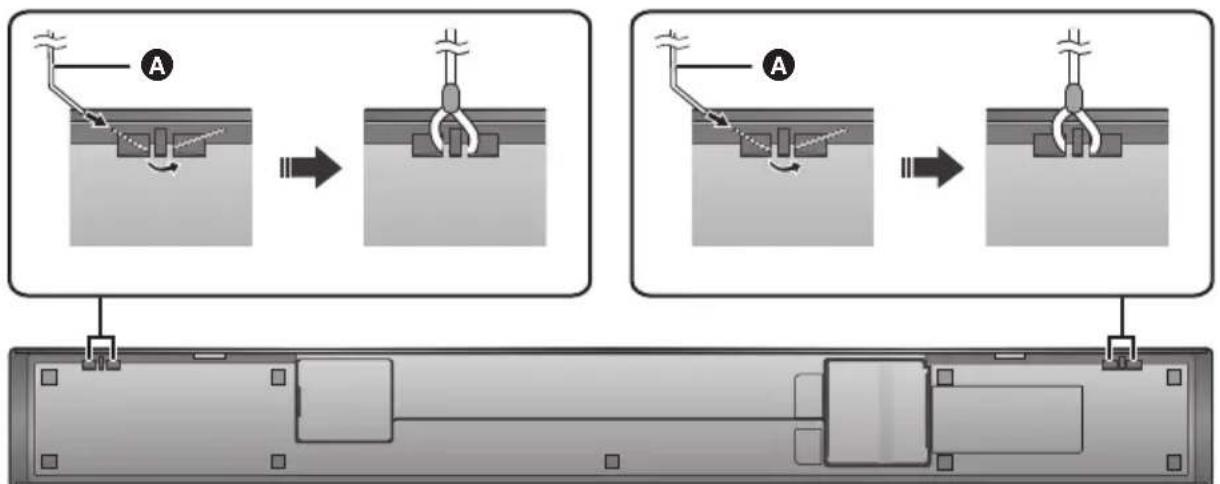

1. Sujete el cable a la unidad principal.

(Parte inferior)

A Cable*

• Si el cable no se puede pasar por los orificios, intente doblar el cable en 2 ubicaciones, aproximadamente a 5 mm de distancia de la punta, en un ángulo de 45° (como se ilustra arriba).

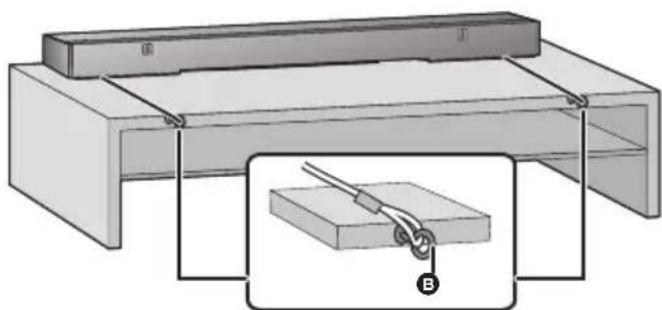

2. Coloque la unidad principal en la posición deseada y sujete los cables al bastidor o a la mesa.

• Asegúrese de que el huelgo sea mínimo. No apoye la unidad principal contra el televisor o la pared.

Ojos de los tornillos

• Sujete en una posición capaz de soportar más de 60 kg.
• Según la ubicación de la unidad principal, puede diferir la posición de atornillado de la armella roscada.

Al ubicar la unidad principal delante del TV

La unidad principal puede bloquearse o interoperar con los diferentes sensores del TV (sensor C.A.T.S - Sistema de localización automatística de contraste, sensor del control remoto, etc.) y los transmisores de los anteojos para 3D en un TV compatible con 3D.

• Si se produce una interferencia, aleje la unidad principal de la televisión. Si el televisor aún no funciona correctamente, colóquelo sobre un bastidor o en la posición de montaje en la pared.

Al sujetar la unidad principal en una pared

La unidad principal se puede montar en la pared con los soportes de montaje en la pared suministrados, etc. Asegúrese de que el tornillo que utilice y la pared sean lo suficientemente fuertes como para soportar el peso de al menos 60kg.

Los tornillos y otros elementos no se suministran ya que el tipo y la longitud variarán con cada instalación. - Consulte el paso 3 para ver los detalles sobre los tornillos requeridos. - Asegúrese de sujetar el cable de prevención de caídas como medida de seguridad secundaria.

Accesorios suministrados

Accesorios requeridos adicionalmente (disponibles en comercios)

• Tornillos para el montaje a pared
• Cable de prevención contra las caídas
• Ojos de los tornillos (para pasar el cable de prevención de caídas) × 2

• Use un cable que sea capaz de soportar más de 60kg (con un diámetro de aproximadamente 1,5mm).
• Coloque el aparato sobre un paño o tela suave para su montaje.

1 Realice el paso 1 en "Cuando se coloca la unidad principal en un bastidor o una mesa". (⇒ 13)

2 Coloque los soportes de montaje en la unidad principal.

A Soporte para el montaje a pared (suministrado) B Tornillo (suministrado)

3 Clave un tornillo en la pared.

• Utilice las medidas a continuación para ver el punto de los tornillos en la pared.
• Deje por lo menos 200 mm de espacio sobre la unidad principal para que haya el espacio suficiente para colocar la unidad principal.
• No olvide usar un nivel para garantizar que los orificios de montaje estén horizontales.

Al menos 30 mm D 4,0mm 7,0mm a 9,4 mm Pared o columna 2,5mm a 4,5 mm

Vista frontal (imagen semitransparente)

4 Ajuste correctamente la unidad principal en los tornillos.

CORRECTO INCORRECTO
Mueva el.altavoz para que el tornillo quede en esta posición.	En esta posición, el altavoz caerá posiblemente si se mueve hacer la derecha o hacerla izquierda.

5 Sujete el cable a la pared.

• Asegúrese de que el huelgo de la cuerda sea mínimo.

A Ojos de los tornillos B Cable

Paso 3 Conexión inalámbrica del subwoofer activo

Preparación

• Encienda estaidad.

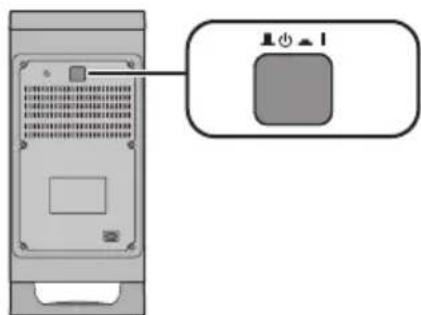

1 P u l s e [ ]

Botón de encendido/apagado del subwoofer activo[1]

Utilice este botón para encender y apagar el subwoofer activo.

El subwoofer activo está encendido.

El subwoofer activo está apagado.

El subwoofer activo consumirá una cantidad de corriente, incluso cuando se apaga (1, 0).

2 Revise que el enlace inalámbrico está activado.

WIRELESS LINK el indicador se ilumina

Se ilumina en rojo:

El enlace inalámbrico no está activado.

Se ilumina en verde:

El enlace inalámbrico está activado.

Parpadea en verde:

El subwoofer activo está intentando activar el enlace inalámbrico con la unidad principal.

• El enlace inalámbrico se activará cuando la unidad principal y el subwoofer activo estén encendidos.

Paso 4 Ajustes de red

Puede transmitir servicios de música online.

Para utilizar estos servicios, este aparato debe integrarse en la misma red de conexión a Internet que el dispositivo.

• Actualice el firmware del sistema una vez que se haya completado la configuración de la red. (23, "Actualización de firmware")

Seleccione uno de los métodos de configuración de red que aparecen a continuación.

Conexión LAN inalámbrica

Método 1:

Uso de la aplicación "Google Home" (→ 17)

• Puede establecer los ajustes de red inalámbrica con la aplicación "Google Home" (gratuita).

Conexión LAN convencional

Método 2:

Uso de un cable de red LAN (⇔ 17)

• Se puede establecer una conexión estable a la red con un cable de red LAN.

• La configuración se cancelará una vez que haya transcurrido el límite de tiempo establecido. Vuelva a realizar la configuración.

Método 1:

Uso de la aplicación "Google Home"

Preparación

Este sistema tiene Wi-Fi® incorporado y puede conectarse a un router inalámbrico.

• Desconecte un cable de red LAN.
• Hacerlo deshabilitará la función Wi-Fi.
• Cuando se haya conectado un cable de red LAN a este sistema, desconecte el cable de red LAN cuando desconecte el cable de alimentación de CA. Vuelva a conectar el cable de alimentación de CA cuando lo haga.
• Compruebe que su teléfono inteligente o tableta está conectado a la misma red que este sistema.

1 Encienda este sistema.

2 Descargue la aplicación "Google Home" (gratuita) en su teléfono inteligente o tableta.

• Para descargar la aplicación "Google Home", visite: https://www.google.com/cast/setup/

3 Inicie la aplicación y siga las instrucciones en pantalla.

4 Compruebe que la conexión se haya establecido.

• Cuando la conexión se ha establecido, aparece en la pantalla de la unidad principal.

• Si la conexión Wi-Fi no es posible, asegúrese de que "Wi-Fi" en el menú de configuración está ajustado en "ON". (23, "Wi-Fi")
• Puede que la conexión inalámbrica de la aplicación "Google Home" falle a veces. Si esto ocurre, restaure los ajustes de fábrica de la unidad principal. (⇒ 26, "Para volver a los ajustes de fábrica.")
• Este sistema aparecerá como "Panasonic HTB900-*" si no se ha establecido el nombre del dispositivo. ("*" representa caracteres únicos para cada set). El nombre de este sistema se puede cambiar; lo que se quitará. (→arriba).
• Puede probar la información de su red (SSID, dirección MAC y dirección IP) desde la aplicación "Google Home" o el menú de configuración de este sistema. Para comprobarlo en este sistema, consulte "NET INFO". (⇒ 23)
• Algunos elementos de la aplicación "Google Home" son irrelevantes para este sistema.

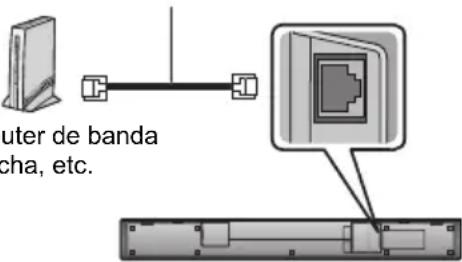

Método 2:

Uso de un cable de red LAN

por ej. Cable de red LAN (no suministrado)

1 Desconecte el cable de alimentación de CA.

2 Conecte la unidad principal a un router de banda ancha, etc. con un cable de red LAN.

3 Conecte el cable de alimentación de CA a la unidad principal y encienda el sistema.

• Cuando la conexión se ha establecido, aparece en la pantalla de la unidad principal.

4 Abra la aplicación "Google Home" y siga las instrucciones en pantalla para configurar una conexión.

• Para usar las aplicaciones habilitadas con Chromecast con este aparato (⇒ 19)

• Use la categoría 7 o superior de cables LAN (STP) al conectar a dispositivos periféricos.
• El cable de red LAN debe estar conectado o desconectado mientras el cable de alimentación de CA esté desconectado.
• Si inserta cualquier otro cable distinto del cable LAN en el terminal LAN, puede dañar la unidad.
• Si se desconecta el cable de red LAN, se pierde la conexión y se deben realizar los ajustes de red.
• Cuando se conecta un cable de red LAN, se deshabilita la función Wi-Fi.

Uso de este sistema

Preparación

• Encienda el subwoofer activo.
• Encienda el TV o el dispositivo conectado.

2 Seleccione la fuente.

Pulse Para	Selecciónar
[INPUT]	La entrada cambia en esteorden cada vez que se pulsa [INPUT]. "TV"→“HDMI 1”→“HDMI 2” ↑ “NETWORK”←“BLUETOOTH”←
[SAIRING]	Seleccióna el dispositivo Bluetooth® como la fuente. (⇒ 20)

• Este mando a distancia no se puede usar para controlar las operaciones de los dispositivos conectados.

Cuando selecciona "HDMI 1" o "HDMI 2"

La entrada del televisor cambia a aquella a la que está conectada la unidad y empieza la reproducción en el dispositivo conectado a esta unidad.

Cuando selecciona "BLUETOOTH"

La reproducción se inicia en el dispositivo Bluetooth conectado a esta unidad.

Para ajustar el volumen de este sistema

Pulse [+VOL -]

Rango de volumen: de 0 a 100

Para acallar el sonido

Pulse [MUTE].

• Mientras se encuentra en silencio, aparece "MUTE" en la pantalla.
• Para cancelar, presione nuevamente el botón y ajuste el volumen.
• El silencio se cancela si se apaga esta unidad.

Si este sistema no opera como se espera o el sonido es inusual, volver los ajustes a lo preestablecido de fábrica puede resolver el

problema (⇒ 26)

• Si sale sonido de los altavoces del televisor, reduzca el volumen del televisor al nivel mínimo.
• Podría haber una diferencia en el valor de volumen máximo del televisor y el aparato.
• Cuando se reproduzca un equipo conectado a la terminal HDMI AV IN, para cambiar el audio/video al televisor, cambie la entrada al sintonizador de TV. Si VIERA Link (HDMI) (⇒ 24) no está activado, también cambie la entrada de este aparato a TV.

Código del mando a distancia

Cuando otros dispositivos Panasonic responden al control remoto de este sistema, cambie el número de control remoto en este sistema y en el control remoto.

Preparación

• Apague todos los demás productos Panasonic.
• Encienda esta unidad.
• Dirija el mando a distancia hacia el respectivo sensor de este aparato.

Para establecer el número "REMOTE 2"

Mientras mantiene pulsado [MUTE], mantenga pulsado [OK] durante más de 4 segundos.

Aparece "REMOTE 2" en la pantalla.

Para establecer el número "REMOTE 1"

Mientras mantiene pulsado [MUTE], mantenga pulsado [∇] durante más de 4 segundos.

Aparece "REMOTE 1" en la pantalla.

Transmisión de música a través de la red

Puede transmitir servicios de música en línea o archivos de música desde su teléfono inteligente/tableta a este sistema.

Transmisión de música en línea

Este equipo es compatible con aplicaciones habilitadas con Chromecast. Para la lista de aplicaciones habilitadas con Chromecast, visite: g.co/cast/apps

Preparación

• Complete los ajustes de la red. (⇒ 16)
• Asegúrese de que la red está conectada a Internet.
• Compruebe que su teléfono inteligente o tableta está conectado a la misma red que este sistema.

1 Encienda este sistema.

• Verifique que se indique en la pantalla.

-Si no se indica o parpadea, compruebe los ajustes de red. (⇔ 16)

2 Descargue la aplicación habilitada con Chromecast en su teléfono inteligente o tableta.

3 Abra la aplicación habilitada con Chromecast y toque el icono Cast.

4 Seleccione este sistema o el grupo que incluye este sistema.

• "CASTING" se indica en la pantalla de la unidad principal.
• Utilice la aplicación "Google Home" para agrupar los altavoces para la transmisión de música en línea a otros altavoces compatibles.

5 Seleccione y reproduzca la música deseada en su aplicación habilitada con Chromecast.

No todos los servicios de transmisión de música están disponibles en todos los países/regiones. Es posible que sea necesario registrarse o suscribirse, o que se cobren tarifas por utilizar los servicios de transmisión de música. Los servicios están sujetos a cambios o a su suspensión. Para obtener más información, visite la página web del servicio de transmisión de música particular.

Aviso importante:

Antes de desechar o transferir este aparato a un tercero, asegúrese de cerrar la sesión de sus cuentas de servicios de transmisión de música para evitar el uso no autorizado de las mismas.

Operaciones

Bluetooth®

Al usar la conexión Bluetooth®, puede escuchar el sonido desde el dispositivo de audio Bluetooth® desde este sistema, de forma inalámbrica.

• Consulte las instrucciones de configuración del dispositivo Bluetooth® para obtener más instrucciones sobre cómo conectar un dispositivo Bluetooth®.

Preparación

• Encienda la función Bluetooth del dispositivo y coloque el dispositivo cerca de la unidad principal.

Sincronización Bluetooth®

1 Pulse [-PAIRING] para seleccionar "BLUETOOTH".

• Si aparece "PAIRING" en la pantalla, vaya al paso 3.

2 Mantenga pulsado [-PAIRING] hasta que aparezca "PAIRING" en la pantalla.

3 Seleccione "Panasonic HTB900-****" desde el menú Bluetooth® del dispositivo Bluetooth®.

• Si el nombre del dispositivo está establecido en la aplicación "Google Home", se mostrará el nombre establecido. El nombre del dispositivo se puede cambiar.
• El nombre del dispositivo se puede cambiar (→ 17).
• Puede que antes de que se muestre el nombre del dispositivo aparezca la dirección MAC (una cadena de caracteres alfanuméricos que se muestra para el dispositivo y es exclusiva del mismo).
• Si se le solicita una contraseña en el dispositivo Bluetooth®, ingrese "0000".
• Una vez se conecta el dispositivo Bluetooth, aparecerá el nombre del dispositivo conectado en la pantalla durante unos segundos.

• Si registra más de 8 dispositivos, puede que los que no hayan estado conectados durante un largo periodo de tiempo se eliminen de la lista de dispositivos registrados. En este caso, empareje de nuevo los dispositivos eliminados.

Conexión a un dispositivo Bluetooth® sincronizado

1 Pulse [-FAIRING] para seleccionar el modo Bluetooth®.

2 Tras confirmar que la pantalla indique "BLUETOOTH READY", seleccione "Panasonic HTB900-****" del menú Bluetooth® del dispositivo Bluetooth®.

• Si el nombre del dispositivo está establecido en la aplicación "Google Home", se muestra el nombre establecido. El nombre del dispositivo se puede cambiar.
• Para cambiar el nombre del dispositivo, use la aplicación "Google Home". (⇒ 17)

Desconexión del dispositivo Bluetooth®

Mantenga pulsado [PAIRING] hasta que aparezca "BLUETOOTH READY" en la pantalla.

• Cuando se selecciona "BLUETOOTH" como la fuente, este sistema intentará conectarse automáticamente al último dispositivo conectado Bluetooth®. Si el intento de conexión falla, trate de establecer una conexión de nuevo.
• Este sistema se puede conectar solamente a un dispositivo por vez.
• Para mejorar la calidad de sonido, consulte "LINK MODE" (⇒ 22)
• Cuando visualice contenido de video con esta función, puede que la calidad del video y el audio no estén sincronizadas.

Menú de sonido

1 Pulse [SOUND] repetidamente para seleccionar el efecto de sonido y después pulse [OK].

2 Pulse [∇] [Δ] repetidamente para seleccionar la configuración deseada y a continuación pulse [OK].

■ SOUND MODE

Seleccione el modo de sonido que se ajuste al programa de TV o al equipo conectado.

STANDARD: Mejor selección para espectáculos de comedia y drama.

STADIUM: Produce un sonido realista para las retransmisiones deportivas en directo.

MUSIC: Mejora el sonido de los instrumentos musicales y las canciones.

CINEMA: Produce un sonido único tridimensional para las películas.

NEWS: Mejora las voces de los comentarios sobre noticias y deportes.

STRAIGHT*1: La calidad es de 2.1 canales durante la reproducción estéreo y de 3.1 canales durante la reproducción multicanal.

3D SURROUND**2

Este sistema no solo empuja el campo sonoro hacia la izquierda y la derecha, sino también hacia arriba para poder aunar un efecto sonoro envolvente.

p. ej. Impresión del efecto envolvente 3D

Si el sonido se vuelve poco natural, seleccione "OFF".

• El efecto envolvente depende de la fuente.
• Esto funciona solamente cuando la entrada seleccionada es "TV", "HDMI 1" o "HDMI 2".

SUBWOOFER

Puede ajustar la cantidad de graves.

De los niveles "LEVEL 1" a "LEVEL 4", el efecto aumenta a medida que aumenta el número de nivel.

CLR DIALOG

Puede ajustar el nivel de claridad de los diálogos cuando quiera enfatizar las voces de las personas, etc.

De los niveles "LEVEL 1" a "LEVEL 4", el efecto aumenta a medida que aumenta el número de nivel.

Si el sonido se vuelve poco natural, seleccione "OFF".

DTS:X DIALOG CONTROL

Puede ajustar el nivel de claridad de los diálogos cuando quiera enfatizar las voces de las personas, etc. Esto solo tiene efecto cuando se reproducen contenidos DTS:X.

De los niveles "LEVEL 0" a "LEVEL 6", el efecto aumenta a medida que aumenta el número de nivel.

DUAL AUDIO

Establece el modo de canal de audio preferido cuando este sistema recibe dos modos de audio.

M1: Principal

M2: Secundario

M1+M2: Principal + Secundario

Este efecto solo funciona si el reproductor o la televisión se establece a "Bitstream" y "Dolby Dual Mono" se encuentra disponible en la fuente de sonido.

DRC

Puede escuchar con un volumen bajo y al mismo tiempo oír los diálogos con claridad.

Si el sonido se vuelve poco natural, seleccione "OFF".

• Al reproducir audio "Dolby TrueHD", si está seleccionado "AUTO", dependiendo del contenido, la sensación de efecto puede que sea la misma que cuando está seleccionado "ON".

AGC

El control automático de ganancia evita el sonido fuerte repentino al reducir el nivel de sonido de forma automática cuando la entrada es demasiado alta. Esta función es adecuada para las emisiones de televisión que tienen diferentes niveles de sonido.

Si el sonido se vuelve poco natural, seleccione "OFF".

LOW VOL MODE

Mejora el diálogo en condiciones de poco volumen.

Seleccione "OFF" para cancelar este efecto si el diálogo no suena natural en condiciones de poco volumen.

WALL MOUNT

Seleccione el modo de colocación de altavoces adecuado para adaptarse a su método de colocación. Este sistema ajustará el efecto de sonido de acuerdo con la configuración del modo de colocación.

ON: Para la disposición de montaje en la pared OFF: Para la disposición de colocación sobre la mesa

• Los ajustes modificados se mantendrán hasta que se vuelvan a cargar, a menos que se indique lo contrario. 1 El "SOUND MODE" no se puede ajustar en "STRAIGHT" al mismo tiempo que "3D SURROUND" se ajusta en "ON" y viceversa. 2 Los efectos están deshabilitados cuando la entrada seleccionada es "BLUETOOTH" o "NETWORK". Tampoco es posible cambiar los ajustes.

Formato del audio

Se puede ver el formato de audio actual.

• El formato de audio se muestra durante unos 3 segundos.
• No se muestra ningún formato de audio si la entrada a este aparato es Bluetooth® o la red.

Menú de configuración

1 Pulse [SETUP] repetidamente para seleccionar el elemento de ajuste y después pulse [OK].

2 Pulse [∇] [A] repetidamente para seleccionar la configuración deseada y a continuación pulse [OK].

DIMMER

Cambie el brillo de la pantalla.

• Mientras está ajustado "DISPLAY OFF", la pantalla se iluminará durante unos 5 segundos si se realizan operaciones en la unidad principal o con el mando a distancia.
• Mientras está ajustado "DISPLAY OFF", una parte de la parte inferior derecha de la pantalla se iluminará si la pantalla está apagada, pero la unidad principal está encendida.

BEEP

Se emite un pitido cuando toca el interruptor de la unidad principal y cuando enciende o apaga la unidad. - Esto también funciona durante el modo silencioso.

AUTO OFF

La unidad principal se apaga automáticamente si no hay ninguna entrada de audio y cuando no se utiliza durante 20 minutos aproximadamente.

• Cuando este está configurado, la pantalla muestra "P.OFF 1MIN" para indicar que la unidad principal se apagará en aproximadamente 1 minuto.
• Si "STANDBY MODE" o "VIERA LINK" está configurado en "ON", esta función también se configurará en "ON". Para anular el ajuste, configure "STANDBY MODE" y "VIERA LINK" en "OFF". (⇒ 23)

LIMITACIÓN DE VOLUMEN

Cuando esta función está ajustada en "ON", si el volumen supera 50 cuando la unidad principal está apagada, el volumen se ajusta en 50 cuando se enciende la unidad principal.

MODO LINK

Cambie el modo de transmisión Bluetooth® para priorizar la calidad de transmisión o la calidad de sonido. Compruebe que el dispositivo Bluetooth® no está conectado (aparece "BLUETOOTH READY" en la pantalla).

MODO 1: Énfasis en la conectividad.

MODO 2: Énfasis en la calidad de sonido.

• El ajuste predeterminado es "MODO 2".

VIERA LINK

Encienda la función VIERA LINK.

• Se deshabilitará ARC. Conecte un cable de audio digital.
• Apague todos los dispositivos conectados y, a continuación, vuelva a encenderlos después de cambiar la configuración.

MODO DE ESPERA

Cuando esta función se ajusta en "ON", la unidad principal se enciende automáticamente en los siguientes casos.

• Cuando se establece una conexión Bluetooth con la unidad principal desde un dispositivo Bluetooth emparejado.
• Cuando se realizan operaciones de reproducción en la unidad principal desde un dispositivo conectado a la red.
• El ajuste predeterminado es "ON".
• Si esta función está en "ON", aumentará el consumo de energía en espera. (⇒ 32)

Wi-Fi

La función LAN inalámbrica puede habilitarse o deshabilitarse.

Wi-Fi SIGNAL LEVEL

Puede probar la fuerza de la señal de la conexión inalámbrica.

• La fuerza de la señal se muestra cuando pulsa [OK]. Mientras se visualiza "Wi-Fi SIGNAL LEVEL", pulse [OK] de nuevo para detener la visualización.
• Se recomienda tener una fuerza de señal de "LEVEL 3". Cambie la posición o ángulo de su router inalámbrico o de este sistema si la indicación es "LEVEL 2" o "LEVEL 1" y cerciórese de que la conexión haya mejorado.
• Si se visualiza "LEVEL 0", este sistema no puede establecer un enlace con el router de red inalámbrico.
• Se visualiza "WIRED LAN" al conectar un cable de red LAN.

NETINFO

Puede confirmar la dirección IP asignada a este sistema, la dirección MAC de este sistema y su nombre de red (SSID).

DIRECCIÓN IP

SSID

DIRECCIÓN MAC

• Los caracteres que no se puedan introducir se reemplazarán con *.

REINICIO

Esto restablece los ajustes a los ajustes de fábrica.

• Para obtener más información, consulte “Para volver a los ajustes de fábrica.” (⇒ 26)

VERSIÓN DE FIRMWARE

Puede verificar la versión de firmware.

• Pulse [▼] [▲] para seleccionar "FIRMWARE" o

"CHROMECAST BUILT-IN" y a continuación pulse [OK].

• Cuando seleccione "FIRMWARE", se muestra la versión del firmware instalado.
• Cuando seleccione "CHROMECAST BUILT-IN", se muestra la versión de Chromecast integrado.

Pulse [OK] de nuevo para detener la visualización.

F/W UPDATE

Puede actualizar el firmware de este sistema.

• Para obtener más información, consulte "Actualización de firmware" (→ abajo).

• Los ajustes modificados se mantendrán hasta que se vuelvan a cambiar, a menos que se indique lo contrario.

Actualización de firmware

En ocasiones, Panasonic puede lanzar actualizaciones del firmware para este sistema con el fin de agregar u optimizar el funcionamiento de ciertas características. Estas actualizaciones se encuentran disponibles de forma gratuita.

Para obtener la información más reciente, consulte el sitio web mencionado a continuación. https://panasonic.jp/support/global/cs.audio/ (En este sitio solo se utiliza el idioma inglés.)

Actualizaciones automáticas

Cuando esté disponible una nueva actualización, este sistema actualizará el firmware automáticamente después de medianoche cuando no esté en uso.

• Complete los ajustes de la red. (⇒ 16)
• Asegúrese de que la red está conectada a Internet.

(⇒ 16)

• Si se detecta una actualización durante la configuración de red, la actualización se realizará como una parte de la configuración de red.
• Si se detecta una actualización crítica, mientras el sistema está en uso, se dará prioridad a la actualización.
• La actualización podría tardar más o no funcionar correctamente dependiendo del entorno de conexión.

Actualizaciones manuales

Después de conectar a la red, en la pantalla de la unidad principal aparecerá "NEW FIRMWARE FOUND/ PRESS[OK]" cuando se encuentre una nueva versión de firmware que se pueda descargar. La visualización "F/W UPDATE" del paso 2 aparece cuando se pulsa [OK].

Preparación

• Complete los ajustes de la red. (⇒ 16)
• Asegúrese de que la red esté conectada a Internet. (⇒ 16)

1 Presione [SETUP] reiteradas veces para seleccionar "F/W UPDATE" y luego presione [OK].

2 Pulse [▼] [▲] para seleccionar "UPDATE YES" y luego pulse [OK] para iniciar la actualización.

• "WAIT" aparece parpadeando en la pantalla.

NO DESCONECTE el cable de alimentación CA. cuando aparezca uno de los siguientes mensajes.

"UPDATING", "UPDATE □□□% 0 / □□□□%"

(“□” representa un número.)

• Durante el proceso de actualización, no se podrán realizar otras operaciones.

Cuando la actualización finaliza correctamente, se visualiza "SUCCEED".

3 Pulse [O/I] en la unidad para apagarla, después pulse [O/I] en la unidad principal para encenderla.

• Si no hay actualizaciones, se visualizará "NO NEED".
• La descarga tarda un máximo de aprox. 30 horas. Podría tardar más o no funcionar correctamente; depende del entorno de conexión.
• NOURT A CRYSTAL. No podrá emitir sonido a través de esta unidad cuando esté actualizando el firmware.
• Para ver el televisor durante la actualización, cambie la configuración del mismo, de tal manera que el sonido se emita desde los altavoces del televisor. Consulte las instrucciones de funcionamiento del televisor para obtener más información al respecto.

Operaciones entrelazadas con el televisor (VIERA Link "HDAVI Control TM")

¿Qué es VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" es una función conveniente que ofrece operaciones vinculadas de esta unidad y un Panasonic TV (VIERA) bajo "HDAVI Control".

Puede usar esta función al conectar el equipo con un cable HDMI. Consulte las instrucciones de funcionamiento para el equipo conectado a fin de obtener detalles operativos.

Preparación

① Confirme que se haya realizado la conexión HDMI. (⇒ 8, 10) ② Ajuste las operaciones "HDAVI Control" en el equipo conectado (Ej., un televisor). Para las operaciones óptimas "HDAVI Control", cambie los ajustes a continuación en el TV conectado*1.

• Fije los ajustes predeterminados del altavoz en esta unidad.*2
• Fije los ajustes de selección del altavoz en esta unidad.

④ Encienda todo equipo compatible con el "HDAVI Control" y seleccione la entrada de TV para este sistema de forma que la referencia "HDAVI Control" funcione correctamente. ⑤ Si se conectó un dispositivo al terminal HDMI AV IN, comience la reproducción. Asegúrese de que se visualice correctamente en el TV.

Repita este procedimiento cuando vaya a cambiar la conexión o los ajustes.

1 La disponibilidad y el funcionamiento de los ajustes pueden variar según el TV. Refiérase a las instrucciones de funcionamiento del TV para obtener más detalles. 2 Si el TV tiene un ajuste predeterminado del altavoz dentro del detalle de ajuste de VIERA Link, el escoger esta unidad como altavoz predeterminado cambiará la respuesta de selección de esta unidad.

• VIERA Link "HDAVI Control", basada en las configuraciones de control provistas por HDMI, una norma industrial conocida como HDMI CEC (Consumer Electronics Control), es una función que nosotros hemos desarrollado y agregado. Como tal, su funcionamiento con equipos de otros fabricantes que soportan HDMI CEC no puede ser garantizado.
• Este aparato soporta la función "HDAVI Control 5". "HDAVI Control 5" es la forma más reciente para el equipo compatible con Panasonic de HDAVI Control. Esta forma es compatible con el equipo HDAVI convencional de Panasonic.
• Refiérase a los manuales únicos del equipo de otros fabricantes que soportan la función VIERA Link.

Lo que puede hacer con VIERA Link "HDAVI Control"

Para asegurarse de que el audio salga de este sistema, encienda la unidad principal con el control remoto del TV y seleccione Cine en casa del menú de altavoz del menú VIERA Link.

La disponibilidad y el funcionamiento de los ajustes pueden variar según el TV. Consulte las instrucciones de funcionamiento del TV para obtener más detalles.

Control del altavoz

Puede seleccionar si la calidad de audio es desde esta unidad o desde los altavoces del TV usando los ajustes del menú del TV.

Cine en casa

Este sistema está activo.

• Cuando la unidad principal se encuentra en el modo de espera, al cambiar los altavoces del TV a este sistema en el menú VIERA Link, se encenderá automáticamente la unidad principal.
• Puede controlar el ajuste del volumen de este sistema usando el botón de volumen o silencio en el mando a distancia del TV.
• Si apaga la unidad principal, los altavoces del TV se activarán automáticamente.
• El audio saldrá automáticamente desde este sistema si el TV es compatible con VIERA Link "HDAVI Control 4" o posterior.

TV

Los altavoces del TV están activos.

• El volumen de esta unidad se ajusta al mínimo.

■ Selección de entrada automática

Cuando se realizan las siguientes operaciones, la unidad principal cambiará automáticamente la entrada a la fuente correspondiente.

• Cuando la reproducción comienza en un dispositivo conectado HDMI.*3
• Cuando se cambia la entrada del TV al canal del TV. *3 Si el ajuste de salida del altavoz en el TV se fija en este sistema, el TV y la unidad principal se encienden automáticamente (Enlace de encendido).

Enlace de apagado

Cuando se apaga el TV, la unidad principal también se apaga automáticamente.

(Esta función no funciona cuando "BLUETOOTH" o "NETWORK" es la fuente.)

Función automática de sincronización

para HDAVI Control 3 o posterior

El retraso entre el audio y el video se ajusta automáticamente al agregar un retraso a la calidad de audio, lo que le permite disfrutar de un audio ininterrumpido para la imagen.

• El sonido puede tardar hasta 8 segundos en salir de este aparato después de encender el TV (VIERA). Puede reducir la cantidad de tiempo que tarda la calidad de sonido utilizando un cable óptico de audio digital. Si lo hace, vuelva a conectar el cable HDMI a un terminal HDMI no compatible con ARC del TV (VIERA). (=> 8)
• La información de retraso se ajusta automáticamente si el TV es compatible con el "HDAVI Control 3" o posterior de VIERA Link y VIERA Link está encendido.

La configuración provocará un retraso del sonido de aproximadamente 0,04 segundos cuando se conecte a un televisor Panasonic (VIERA) con VIERA Link (HDMI) versión 2 o anterior o a un televisor de otro fabricante.

Resolución de problemas

Haga las comprobaciones siguientes antes de solicitar el servicio de reparaciones. Si tiene una duda acerca de los puntos de comprobación, o si las soluciones indicadas en la siguiente guía no solucionan el problema, consulte a su concesionario para recibir instrucciones.

Si este sistema no opera como se espera, volver los ajustes a lo preestablecido de fábrica puede resolver el problema.

Para volver a los ajustes de fábrica.

① Presione [SETUP] reiteradas veces para seleccionar "RESET" y luego presione [OK]. - Puede pulsar [▼] o [▲] repetidamente para seleccionar el elemento de ajuste. ② Pulse [▼] [▲] para seleccionar "OK?YES" y después pulse [OK]. - "RESET" parpadea en la pantalla. Después de que la visualización "RESET" desaparezca, se selecciona "TV" como la fuente para este sistema. - El número del mando a distancia volverá a "REMOTE 1" cuando este sistema vuelva al ajuste de fábrica. Para cambiar el número del mando a distancia, consulte "Número del mando a distancia" (=> 18).

Operaciones generales

Ninguna alimentación.

• Desconecte el cable de alimentación de CA durante al menos 3 horas antes de conectarlo de nuevo.
• Si antes de encender la unidad principal, se apaga inmediatamente, desenchufe el cable de alimentación de CA y consulte a su distribuidor.
• Si la unidad principal no se enciende al encender el (HDAVI Control) del televisor, encienda la unidad principal de forma manual.

Si el problema persiste, consulte "HDMI" en "Resolución de problemas".

El mando a distancia no funciona correctamente.

• La batería está agotada. Cámbiela por otra nueva. (⇒ 7)
• Es posible que no se haya sacado la hora de aislamiento. Saque la hora de aislamiento. (⇒ 7)
• Puede ser necesario fijar nuevamente el número del mando a distancia después de cambiar la batería del mando a distancia. (⇒ 18)
• Use el mando a distancia dentro del rango de operación correcto. (⇔ 7)

La unidad principal se pone automáticamente en el modo de espera.

La función "AUTO OFF" está encendida.

La unidad principal se pone automáticamente en modo de espera cuando no recibe una señal y no se realiza una operación durante 20 minutos aproximadamente.

Consulte la página 22 para desactivar esta función.

La unidad principal se apaga cuando se seleccionan los altavoces del TV en el control del altavoz.

Esta es una característica normal cuando se usa VIERA Link (HDAVI Control 4 o posterior). Para obtener más información, lea las instrucciones de funcionamiento del televisor en su función de ahorro de energía. (⇒ 24)

Los interruptores de la unidad principal no funcionan.

[Θ/I], [VOL -], [VOL +], [INPUT] y [Θ] en la unidad principal son botones táctiles. Toque los interruptores con el dedo. Posiblemente no funcionen si los toca con las uñas o con guantes.

Irregularidades de color en un televisor CRT (tubo de rayos catódicos).

Si se presentan irregularidades de color en el televisor, apague el televisor durante aproximadamente 30 minutos. Si esto no soluciona el problema, aleje la unidad principal y el subwoofer activo del televisor.

El mando a distancia del televisor no funciona cuando el emisor de rayos infrarrojos está conectado a la unidad principal.

Cuando el televisor recibe señales desde el mando a distancia y desde el emisor de rayos infrarrojos, las señales pueden interferir entre sí, lo que hace imposible que pueda utilizar el televisor. Ajuste el ángulo en el que utiliza el mando a distancia del televisor. (→ 11)

HDMI

Esta unidad no funciona correctamente.

Si el cable HDMI está conectado al terminal incorrecto (HDMI AV IN o HDMI AV OUT), este sistema no funciona correctamente. Apague la unidad principal, desconecte el cable de alimentación de CA y vuelva a conectar el/los cable/s HDMI. (→ 8, 10)

Las operaciones relacionadas con VIERA Link ya no funcionan correctamente.

• Revise los ajustes de VIERA Link en los dispositivos conectados.
• Encienda la función VIERA Link en los dispositivos conectados.
• Seleccione este sistema como el altavoz en el menú VIERA Link del televisor.
• ¿Apagó los ajustes de VIERA Link? (→ 23)
• Cuando se cambian las conexiones de HDMI, después de una falla de energía o después de que se sacó la alimentación de CA, las operaciones de VIERA Link pueden no funcionar correctamente.
• Encienda todos los dispositivos que están conectados al TV con el cable HDMI y luego encienda el TV.
• Apague los ajustes de VIERA Link y vuelva a encenderlos. Para obtener detalles, consulte las instrucciones de funcionamiento del TV.
• Mientras la unidad principal y el TV están conectados con el cable HDMI, encienda el TV y, a continuación, desenchufe el cable de alimentación de CA de la unidad principal y vuelva a conectarlo.

Los primeros segundos de audio no se pueden escuchar cuando se usa la conexión HDMI.

Esto puede ocurrir durante la reproducción del capítulo de un video de DVD. Cambie el ajuste de calidad de audio digital en el dispositivo conectado de "Bitstream" a "PCM".

Al operar un dispositivo compatible con HDMI de una marca diferente, este sistema puede reaccionar de manera no deseada.

Los comandos de HDAVI Control pueden usar una señal similar según la marca del dispositivo. En este caso, ajuste VIERA Link en apagado. (→ 23)

Cuando se enciende o apaga la unidad principal, el sonido y el video se deshabilitan temporalmente.

Cuando se enciende o apaga la unidad principal, es normal que el sonido y el video se deshabiliten temporalmente. Esto no significa un funcionamiento defectuoso. Puede ocurrir cuando el dispositivo conectado a través de HDMI no es compatible con la dirección de Panasonic VIERA Link (HDAVI Control 3 o posterior).

Las imágenes procedentes de este sistema no aparecen en el televisor.

Al reproducir en 60p (4K), las imágenes pueden verse distorsionadas dependiendo del cable HDMI. Utilice cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

Bluetooth®

No se puede realizar la conexión.

Verifique la condición del dispositivo Bluetooth.

El dispositivo no se puede conectar.

• La sincronización del dispositivo no fue exitosa o se reemplazó el registro. Intente sincronizar de nuevo el dispositivo. (→ 20)
• Este sistema puede estar conectado a un dispositivo diferente. Desconecte el otro dispositivo e intente sincronizarlo de nuevo.

El dispositivo está conectado pero el audio no se puede escuchar. Este es el problema.

Para algunos dispositivos Bluetooth®, tiene que configurar la calidad de audio como "Panasonic HTB900-****" manualmente. Lea las instrucciones de funcionamiento bajo el diseño.

La conexión se interrumpe.

El sonido se interrumpe, el sonido salta o hay demasiado ruido.

• Retire los obstáculos entre la unidad principal y el dispositivo.
• Otros dispositivos que usan la banda de frecuencia de 2,4 GHz (router inalámbrico, microondas, teléfonos inalámbricos, etc.) están interfiriendo. Mueva el dispositivo Bluetooth® más cerca de la unidad principal y aléjelo de otros dispositivos.
• Seleccione "MODE 1" para una comunicación estable. (⇒ 22, "LINK MODE")

Si lo descrito anteriormente no soluciona el problema, intente solucionarlo volviendo a conectar este aparato y el dispositivo Bluetooth. (⇒ 20)

Sonido

Sin sonido (o imagen).

Desactive el silencio. (⇒ 18) Verifique las conexiones a los demás dispositivos. (⇒ 8, 10) - Asegúrese de que la señal de audio recibida sea compatible con esta unidad. (⇒ 32) - Apague esta unidad y luego vuelva a prenderla. - Si la unidad principal está conectada al TV con solamente un cable HDMI, asegúrese de que el terminal HDMI del TV esté identificado como "HDMI (ARC)". Si no lo está, conecte usando el cable óptico digital de audio. (⇒ 8) - Si se conecta la unidad principal a un televisor Panasonic y se enciende con el mando a distancia o los botones de la unidad principal, es posible que no se escuche sonido de los altavoces del sistema. En este caso, encienda la unidad principal con el mando a distancia del televisor. (24) - Si las conexiones son correctas, es posible que haya un problema con los cables. Vuelva a conectar con cables diferentes. - Revise los ajustes de calidad de audio en el dispositivo conectado.

El audio doble no se puede transferir de principal a secundario.

Si el audio recibido desde el dispositivo conectado no es "Dolby Dual Mono" o el ajuste de la calidad no es "Bitstream", no se puede cambiar el ajuste de este sistema. Cambie el ajuste en el dispositivo conectado.

El volumen se baja cuando se enciende la unidad principal.

Si la unidad principal se apaga con el ajuste de volumen en más de la mitad (más de 50), la unidad principal bajará automáticamente el volumen a la mitad (50) cuando la unidad principal esté encendida. (⇒ 22)

El diálogo es demasiado persistente o el diálogo no suena natural.

Este sistema tiene una referencia para hacer que el diálogo sobresalga cuando el volumen está bajo. (⇒ 21)

El sonido se retrasa con respecto a la imagen.

Dependiendo del televisor, cuando este aparato está conectado al televisor a través de Bluetooth, la calidad de sonido de este aparato podría retrasarse con respecto a la imagen del televisor. Conecte este aparato y el televisor con un cable HDMI o cable óptico de audio digital. (⇔ 8)

El sonido se detiene.

La energía de la unidad principal se apaga automáticamente.

(Cuando la unidad principal detecta un problema, se activa una medida de seguridad y la unidad principal cambia automáticamente al modo de espera.)

Hay un problema con el amplificador. - ¿El volumen es extremadamente alto?

Si lo es, baje el volumen.

• ¿Esta unidad está ubicada en un lugar extremadamente caluroso?

Si es así, mueva la unidad a un lugar más frío y espere un momento y luego vuelva a encenderla.

Si el problema continúa, confirme la pantalla, apague el sistema, retire el cable de alimentación de CA y consulte a su distribuidor. Asegúrese de recordar la pantalla que aparece e informar al distribuidor.

Red Subwoofer activo

No se puede conectar a una red.

• La seguridad Wi-Fi de este sistema solamente es compatible con WPA2™. Por lo tanto, su router inalámbrico debe ser compatible con WPA2™. Para obtener información sobre las funciones de seguridad compatibles con su router y sobre cómo modificar su configuración, consulte las instrucciones de funcionamiento o póngase en contacto con su proveedor de servicios de Internet.
• Si la red está configurada para ser invisible, haga visible la red cuando configure la red para este sistema o realice una conexión LAN por cable. (→ 17)
• Compruebe que la función multidifusión del router inalámbrico está habilitada.

• Compruebe que los dispositivos están conectados a la misma red que este sistema.
• Vuelva a conectar los dispositivos a la red.
• Apague el router inalámbrico y a continuación vuelva a encenderlo.

No se inicia la reproducción. Se interrumpe el sonido.

• Si utiliza simultáneamente la banda de 2,4 GHz en el router inalámbrico con algunos dispositivos de 2,4 GHz tales como microondas, teléfonos inalámbricos, etc., puede causar interrupciones en la conexión. Aumente la distancia entre este sistema y esos dispositivos.
• Si su router inalámbrico soporta la banda de 5 GHz, intente utilizar una banda de 5 GHz. Para cambiar a la banda de 5 GHz, vuelva a realizar los ajustes de red (⇒ 16). Asegúrese de seleccionar su nombre de red (SSID) para la banda de 5 GHz durante la configuración.
• No coloque este sistema dentro de un gabinete metálico, ya que puede bloquear la señal Wi-Fi.
• Coloque este sistema cerca del router inalámbrico.
• Si varios dispositivos inalámbricos usan simultáneamente la misma red inalámbrica que este sistema, intente apagar los otros dispositivos o reducir el uso de la red inalámbrica.
• Vuelva a conectar los dispositivos a la red.
• Apague el router inalámbrico y a continuación vuelva a encenderlo.
• Pruebe con una conexión LAN con cable. (⇒ 17)
• Reinicie la aplicación.

Ninguna alimentación.

Asegúrese de que el cable de alimentación de CA del subwoofer activo está conectado correctamente.

Luego de encender el subwoofer, este se apaga de inmediato.

Desenchufe el cable de alimentación de CA y consulte a su distribuidor.

No hay sonido desde el subwoofer.

• Verifique que el subwoofer activo está encendido.
• Verifique que el indicador WIRELESS LINK se ilumine en verde. (⇒ 16)

WIRELESS LINK se ilumina en rojo.

• No hay un enlace entre la unidad principal y el subwoofer activo.

Revise que la unidad esté encendida. - Apague el subwoofer activo y vuelva a encenderlo. Alternativamente, apague el subwoofer activo, desconecte el cable de alimentación de CA y luego vuelva a conectarlo.

• El subwoofer activo y la unidad principal no se conectan correctamente. Intente la misma operación. (Conexión inalámbrica)

① Encienda la unidad principal y el subwoofer activo. ② Mantenga pulsado [I/D SET] en la parte posterior del subwoofer activo durante más de 3 segundos. (El indicador WIRELESS LINK parpadeará en color rojo.) ③ Mientras mantiene pulsado [INPUT] en el mando a distancia, mantenga pulsado [VOL +] en la unidad principal durante más de 4 segundos. (Aparecerá "SUBWOOFER PAIRING" en la pantalla.)

• Cuando no se pueda realizar la sincronización inalámbrica, aparecerá "PAIRED" en la pantalla durante más de 2 segundos y el indicador WIRELESS LINK se iluminará en verde.

Apague y encienda la unidad principal. - Consulte con su distribuidor si el problema persiste.

Pantallas de la unidad principal

"F61"

Hay un problema con el amplificador del sistema. - Desconecte el cable de alimentación de CA y consulte a su distribuidor.

"F70 HDMI" / "U701" / "U703"

• Verifique la conexión HDMI.
• Apague la unidad principal y a continuación vuelva a encenderla.
• Desconecte el cable HDMI.

"F703"/"F704"

• Apague la unidad principal y a continuación vuelva a encenderla.
• Consulte con su distribuidor si el problema persiste.

"F76"

• Hay un problema con la fuente de alimentación.
• Desconecte el cable de alimentación de CA y consulte a su distribuidor.

“U704”

Este sistema está recibiendo una señal de formato de video no compatible desde la fuente de entrada.

• Cambie la configuración de resolución del video en el dispositivo conectado. (Consulte las instrucciones de funcionamiento del dispositivo.)
• Si no hay ninguna imagen, conecte el dispositivo directamente al televisor para comprobar la configuración.

“U705”

La terminal HDMI del televisor conectada a la unidad principal o la configuración del televisor no es compatible con la fuente de reproducción HDCP 2.2.

• Asegúrese de conectarse a la terminal HDCP 2.2 compatible del televisor.
• Asegúrese de que la configuración HDMI HDCP del televisor es la apropiada para HDCP 2.2.

(Consulte las instrucciones de funcionamiento del televisor.)

"DLErrOR"

Falló la descarga del firmware. Pulse [OK] para salir. Vuelva a intentarlo más tarde.

"FAIL"

Falló la configuración. Lea las instrucciones y vuelva a intentarlo.

"LINKING"

• Este sistema está intentando conectarse al dispositivo Bluetooth® conectado cuando está seleccionada la opción "BLUETOOTH".
• Este sistema se comunica con el router inalámbrico para completar los ajustes de la red. Según el router inalámbrico, este proceso puede tardar algunas horas. Intente mover este sistema más cerca del router inalámbrico.

"NO CONNECT"

Este sistema no se puede conectar a la red.

Verifique la conexión a la red. (⇒ 16)

"REMOTE □" ("□" significa un número.)

El mando a distancia y este sistema utilizan códigos diferentes. Cambie el código del mando a distancia.

(→ 18)

"Wired LAN"

La conexión a la red se realiza a través de una conexión LAN convencional. - Cuando configure una conexión inalámbrica, desconecte el cable de red LAN del sistema.

"Wi-Fi OFF"

La función LAN inalámbrica de este sistema está deshabilitada.

• Cuando configure una conexión inalámbrica, coloque el ajuste "Wi-Fi" en "ON". (⇒ 23)

"WAIT"

• Este ajuste se muestra, por ejemplo, cuando este sistema se esté apagando.
• Esto parpadea cuando el sistema está intentando entrar a un modo de configuración de red.

“

• Esto puede ocurrir cuando, por ejemplo, la conexión a la red se interrumpe.

Cuidados de la unidad

Para limpiar este problema, pase por el un paño blanco y seco.

• Cuando la suciedad es difícil de eliminar, moje un paño en agua, escúrralo y limpie la unidad; después repase con un paño seco.
• Use un paño fino para limpiar los altavoces. No use pañuelos de papel u otros materiales (toallas, etc.) que se puedan deshacer. Las partículas pueden quedar atrapadas bajo la cubierta del altavoz.
• Desconecte el cable de alimentación de CA de la toma antes de realizar el mantenimiento. Limpie la unidad principal con un paño suave. Para limpiar el panel superior (A) de la unidad principal, utilice un paño suave como un paño de limpieza (opcional), etc., y límpielo horizontalmente a lo largo de su textura.

• No utilice alcohol, diluyente de pintura o bencina para limpiar este sistema.
• Antes de utilizar un paño tratado químicamente, lea cuidadosamente las instrucciones que lo acompañan.

Para tirar o transferir este sistema

La unidad puede guardar información de la configuración del usuario en ella. Si decide deshacerse de la unidad principal y la va a eliminar o transferir, siga los procedimientos para restituir todas las configuraciones a los ajustes de fábrica para así borrar la configuración del usuario. (⇒ 26 "Para volver a los ajustes de fábrica.") - Se puede grabar el historial de funcionamiento en la memoria de la unidad principal.

Licencias

Dolby, Dolby Audio, Dolby Atmos y el symbolo de la doble D son MARCAS MARCALES de Dolby Laboratories.

For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. DTS, the Symbol, DTS and the Symbol together, DTS:X, the DTS:X logo, Virtual:X, and the DTS Virtual:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved.

The product with the Hi-Res Audio logo is conformed to Hi-Res Audio standard defined by Japan Audio Society. The logo is used under license from Japan Audio Society.

Los关键时刻 HDMI y HDMI High-Definition Multimedia Interface, y el Logotipo HDMI son MARCAS MARCALES o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.

HDAVI Control™ es una marca de fábrica de Panasonic Corporation.

Lamarca denominativa Bluetooth® y sus logos son marcas commerciales registradas de Bluetooth SIG, Inc. yrialquier uso de dichas MARCAS por parte de Panasonic Corporation se realiza bajo licencia. Otroznamos de MARCAS y MARCAS commerciales son propidad de sus respectivos propietarios.

Google, Google Home, Chromecast integrado y othermarcas y logotipos asociados son MARCAS commerciales de Google LLC.

Wi-Fi CERTIFIED El logotipo Wi-Fi CERTIFIED™ es una marca de certificación de Wi-Fi Alliance®. “Wi-FF”es una marca registrada de Wi-Fi Alliance®. “WPA™ y “WPA2™”son MARCAS commerciales de Wi-Fi Alliance®.

FLAC Decoder Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007, 2008,2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND COLLECTORS "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTYES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTYES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR COLLECTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCEDURE OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ASING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Especificaciones

SECCIÓN DEL AMPLIFICADOR

POTENCIA DE SALIDA RMS (unidad no simultánea) ALTAVOZ DELANTERO (L/R)

85 W+85 W

(1 kHz, T.H.D. 10,0 %, 4 Ω, 20 kHz LPF)

ALTAVOZ DELANTERO (Centro)

85W

(1 kHz, T.H.D. 10,0 %, 4 Ω, 20 kHz LPF)

SUBWOOFER

250W

(100 Hz, T.H.D. 10,0%, 8Ω, 20 kHz LPF)

POTENCIA DE SALIDA RMS total

505 W

SECCIÓN DE LOS TERMINALES

HDAVI Control

Este aparato es compatible con la referencia "HDAVI

Control 5"

HDMI Entrada AV (HDMI 1) 1

conector de entrada Tipo A

(19 contactos)

HDMI Entrada AV (HDMI 2) 1

conector de entrada Tipo A

(19 contactos)

Salida AV HDMI (TV (ARC)) 1

conector de calidad Tipo A

(19 contactos)

Entrada digital

Entrada digital óptica (Terminal óptica)

Interfaz Ethernet

LAN (100BASE-TX/10BASE-T)

IR Blaster

Tipo de terminal

Conector de 3,5 mm

SECCIÓN ALTAVOCES

ALTAVOZ DELANTERO (L/R) Unidad principal integrada Tipo

2 vías, 3 altavoces (Reflexión de graves)

Unidad(es) de altavoz

Altavoz de graves 6,5 cm x 2/canal, tipo cono

Altavoz de alta

frecuencia 1,6 cm x 1/canal, tipo cúpula

ALTAVOZ DELANTERO (C) Unidad principal integrada

Tipo

1 vía, 2 altavoces (Cerrado)

Unidad(es) de altavoz

Gama completa 6,5 cm x 2/canal, tipo cono

SUBWOOFER

Tipo

1 vía, 1 altavoz (Reflexión de graves)

Unidades de Altavoz

Subwoofer 16cm× 1, Tipo cono

GENERALIDADES

Consumo de energía

Unidad principal 40 W

Subwoofer activo 48 W

En espera

Unidad principal

0,3 W (Modo de espera de red Off)*1

2,0 W (Modo de espera de red On con LAN

inalámbrica)*1

2,0 W (Modo de espera de red On con LAN por

cable)*1

Subwoofer activo

Interruptor de encendido apagado

0,3W

El enlace inalámbrico no está activado

0,6W

Alimentación

CA 220 V a 240 V, 50 Hz

Dimensiones (An×Al×Prof)

Unidad principal

Para la disposición de colocación sobre la mesa

Para la disposición de montaje en la pared

Gama de temperaturas de funcionamiento

De 0 °C a +40 °C

• La característica WLAN de este producto debe utilizarse exclusivamente en el interior de los edificios.

SECCIÓN DE FORMATO

Entrada HDMI AV

LPCM (Máx. 7.1 canales)

Dolby Digital

Dolby TrueHD

Dolby Digital Plus

Dolby Atmos

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

DTS-HD® High Resolution Audio

DTS-HD® Master Audio

DTS-Express

DTS:X

Entrada HDMI AV (TV(ARC))

LPCM (2 canales)

Dolby Digital

Dolby Digital Plus

Dolby Atmos® (Dolby Digital Plus)

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

Entrada digital óptica

LPCM (2 canales)

Dolby Digital

DTS

DTS-ES Discrete 6.1

DTS-ES Matrix 6.1

DTS 96/24

LAN (DMR)

Compatibilidad de formatos

WAV/FLAC/AIFF/ALAC

Clasificación del Equipo Inalámbrico

Clase 2 (2,5 mW)

Perfiles admitidos

A2DP/AVRCP

Códec admitido

AAC, SBC

Banda de Frecuencia

Banda de 2,4 GHz FH-SS

Distancia de Operación

Línea de visión de aprox. 10 m*2

Las asignaciones están sujetas a cambios sin aviso previo. - Los pesos y las dimensiones son aproximados. - La distorsión armónica total se mide con un analizador de espectro digital. - Los archivos FLAC descomprimidos pueden no funcionar correctamente. - El audio en formatos con altas frecuencias de muestreo se reduce a 96 kHz o menos para su reproducción.

*1 "Modo de espera de red" se refiere a "STANDBY MODE" y "VIERA LINK".

Cuando los otros dispositivos conectados están apagados.

*2 Distancia de comunicación posible.

Entorno de medicación: Temperatura 25°C , Altura 1,0 m Medida en "MODE 1"

Este producto incorpora el siguiente software:

(1) el software desarrollado independientemente por o para Panasonic Corporation, (2) el software propietario de terceros y con licencia para Panasonic Corporation, (3) el software con licencia bajo GNU General Public License, Versión 2.0 (GPL V2.0), (4) el software con licencia bajo GNU LESSER General Public License, Versión 2.1 (LGPL V2.1), y/o (5) el software de fuente abierta que no es el software con licencia bajo GPL V2.0 y/o LGPL V2.1.

El software categorizado como (3) - (5) se distribuye con la esperanza de que sea útil, pero SIN NINGUNA GARANTÍA, incluso sin la garantía implícita de COMERCIABILIDAD o APTITUD PARA UN FIN PARTICULAR.

Consulte los términos y condiciones detallados de los mismos que aparecen a continuación en nuestra página web. http://panasonic.jp/support/global/cs.audio/oss/all8_3_1c.html

Al menos durante tres (3) años desde la entrega de este producto, Panasonic le dará a cualquier tercero que se comunique con nosotros la información proporcionada abajo, por un costo no mayor a nuestro costo para realizar físicamente la distribución del código fuente, una copia completa que se pueda leer con una máquina del correspondiente código fuente cubierto bajo GPL V2.0,

LGPL V2.1 u otras licencias con la obligación de hacerlo y también la notificación de copyright del presente. Información de contacto:

[e-mail]

El código fuente y la notificación de copyright también están disponibles sin cargo en nuestro sitio web que se menciona a continuación. https://panasonic.net/cns/oss/
