BEDIENUNGSANLEITUNG 6966EK Weller

Inhaltsverzeichnis Seiten

1. Zu dieser Anleitung 1
2. Zu Ihrer Sicherheit 1
3. Lieferumfang 2
4. Gerätebeschreibung 2
5. Gerat in Betriebnehmen 2
   6.Gerat bedienen 3
6. Sonderfehlfunktion 4
7. Pflegegen und Warten 5
8. Fehlermeldungen und Fehlerbehebung 6
9. Zubehör 6
10. Entsorgung 6
11. Garantie 6

Legen Sie das Lötwerk-zeug bei Nichtgebrauch immer in der Sicherheitsablage ab.

1. Display
2. • Taste
3. • Taste
4. DC-Anschluss
5. Anschlussleitung für das Löt-werkzeug
6. Trennschalter fur Akku
7. Potentialausgleichsbuchse
8. Temperaturanzeige
9. Temperatursymbol
10. Zeitfunktion
11. Verriegelung
12. Festtemperatur 2
13. Batteriestatus
14. Festtemperatur 1
15. Offset

16. Setback

17. Off

18. Standby
19. Trichtereinsatz
20. Ablagefeder
21. Sicherheitsablage
22. Befestigungsgummis
23. Behalter mit Spiralwolle
24. Kolbengriff
25. RT-Lotspitze
26. Schaltnetzteil

1. Zu dieser Anleitung

Wir danken Ihnen für das mit dem Kauf der Weller WSM 1 / WSM 1C erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfrei Funktion des Gerätes sicherstellen.

These Anleitungs enthalt wichtige Informationen, um die Lötstation WSM 1 / WSM 1C sicher und sachgerecht in Betrieb zunehmen, zu bedieten, zu warten und einfache Störungen selbst zu beseitigen.

③ Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme des Gerätes vollständig, bevor Sie mit der Lötstation WSM 1 / WSM 1C arbeiten.
③ Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist.

1.1 Berücksichtigte Richtlinien

Die Weller mikroprozessorgeregelte Lötstation WSM 1 / WSM 1C entspricht den Angaben der EG-Konformitätserklärung mit den Richtlinien 2004/108/EG 2006/95/EG und 2011/65/EG (RoHS).

1.2 Mitgeltende Dokumente

• Betriebsanleitung der Lötstation WSM 1 / WSM 1C
  -Begleitheft Sicherheitschinweise zu dieser Anleitung

2. Zu Ihrer Sicherheit

Die Lötstation WSM 1 / WSM 1C wurde entsprechend dem heutigen Stand der Technik und den anerkannten Sicherheitstechnischen Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft, sowie die Warnhinweise in dieser Anleitung nicht beachten. Geben Sie die Lötstation WSM 1 / WSM 1C an Dritte stets zusammen mit der Betriebsanleitung weiter.

2.1 Bestimmungsgemäßer Gebrauch

Verwenden Sie die Lötstation WSM 1 / WSM 1C ausschließlich gemäß dem, in der Betriebsanleitung angegebenen, Zweck zum Loten unter den hier angegebenen Bedingungen. Der bestimmungsgemäß Gebrauch der Lötstation WSM 1 / WSM 1C schliebt auch ein, dass

• Sie diese Anleitung beachten,
• Sie alle weiteren Begleitunterlagen beachten,
• Sie die nationalen Unfallverhütungsvorschriften am Einsatzzort beachten.

Für eigenmächtig vorgenommene Veränderungen am Gerät wird vom Hersteller keine Haftung übernommen.

2.2 Akku und Netzeilinformationen

Ihr Gerät wird von einem Schaltnetzteil bzw. Akku gespeist. Der Akku kann,zwar mehrere hundert Mal ge- und entladen

werden, nutzt sich aber im Laufe der Zeit ab. Wenn die Standzeiten deutlich kürzer als normal sind, ersetzen Sie den Akku. Verwenden Sie ausschließlich von Weller zugelassene Akkus und laden Sie Akkus nur mit von Weller zugelassenen Ladegeräten, die speziell für diesen Zweck vorgesehen sind.

Für den Servicefall den Akku nicht ausbauen und einzeln versenden, sondern nur das gesamte Gerät ausgeschaltet und mit entfernter Lötspitze versenden, da ansonsten spezielle Gefahrgutvorschriften einzuhalten sind.

Bevor die Station zum ersten Mal im Akkumodus betrieben wird, oder der Akku über einen längeren Zeitraum nicht verwendet wird, sollte der Akku zuvor voll aufgeladen werden. Bei Nichtgebrauch entländt sich ein voll aufgeladener Akku mit der Zeit. Benutzen Sie den Akku nur für den vorgesehenen Zweck. Benutzen Sie keine beschädigten Ladegeräte oder Akkus. Schließen Sie den Akku nicht kurz. Durch Kurzschlieben der Pole konnen der Akku oder der verbindende Gegenstand beschädigt werden.

Extreme Temperaten verkurzen die Kapazität und Lebensdauer des Akkus. Versuchen Sie davon immer, den Akku bei Temperaten zwischen 15^ und 25^ (59°F und 77^ ) aufzubewahren. Ein Gerät mit einem kalten oder warmen Akku Funktioniert unter Umständen vorübergehend nicht, selbst wenn der Akku vollständig geladen ist. Die Leistung von Akkus ist insbesondere bei Temperaten deutlich unter dem Gefrierpunkt eingeschrankt.

Werfen Sie Akkus nicht ins Feuer, da sonst Explosionsgefahr besteht! Akkus konnen ebenfalls explodieren, wenn sie beschädigt sind. Akkus mussen ordnungsgemäß entsorgt werden. Führren Sie diese der Wiederverwertung zu. Verbraucher sind gestzlich verpflichtet, Akkus/Batterien zu einer geeigneten Sammelstelle zubringen. Entsorgen Sie diese nicht über den Hausmüll. Versuchen Sie nicht, Akkus zu öffnen oder zu zerstären. Tritt aus einem Akku Flüssigkeit aus, achten Sie daraufuf, dass diese Flüssigkeit nicht mit der Haut oder den Augen in Berührung kommt. Sollte es Dennoch zu einer Berührung kommt, reinigen Sie die Haut oder die Augen sofort mit Wasser oder wenden Sie sich an einen Arzt.

Das von Weller verwendete Schaltnetzteil besitzt einen Weitbereichseingang und kann somit an die in den technischen Daten angegebenen Netzspannungsbereich angeschlossen werden.

Das Schaltnetzteilarf Nur in trockenen Räumen eingesetzt werden.

Bei Betrieb entsteht Wärmeentwicklung.

Bei Transport, muss die RT-Lötspitze (25) entfern und der

Trennschalter (6) auf 0^ stehen (Akkuversion), um ein ungewolltes einschalten zu verhindern.

Achtung Brandgefahr!

3. Lieferumfang

WSM1/WSM1C

Netzkabel

Schaltnetteil

Klinkenstecker

Lötkolben mit RT 3 Lötspitze

Sicherheitsablage mit Trockenreinigung

Betriebsanleitung

Sicherheitsheft

4. Gerätebeschreibung

Die Weller Lötstation WSM 1 / WSM 1C ist eine vielseitig verwendbare Lötstation für professionelle Reparaturarbeiten an elektronischen Baugruppen neuester Technologie in der industriellen Fertigungstechnik, sowie im Reparatur- und Laborbereich.

Die digitale Regelektrotechnik gewährleistet zusammen mit einer hochwertigen Sensor- und Wärmeübertragungstechnik im Lötwerkzeug ein prazises Temperaturregelverhalten an der Lötspitze. Die schnelle Messwerterfassung sorgt für hochste Temperaturgenaigung und ein optimes dynamisches Temperaturverhalten im Belastungsfall. Die gewünschte Temperatur kann im Bereich von 100^-400^ eingestellt werden. Soll- und Ist-Wert werden digital angezeigt.

Akku Verwendungshinweis:

• Akku vor 1. Inbetriebnahme oder nach längerem Nichtgebrauch erst vollständig laden.
• Zum Laden den Trennschalter auf „I“ stellen.
• Es empfeihlt sich, den Akku mindest einmal im Monat vollständig zu laden.
• Akku bei Raumtemperatur lagern und verwenden.
• Langzeitlagerung nur mit mindestens 50% geladenen Akku und Trennschalter (6) auf 0^ stellen.
• Die Akkustandzeit kann mit der Standbyfunktion verlangert werden, welche optimal auf den entsprechenden Gebrauchsfall abgestimmt ist.

4.1 Sicherheitsablage

Ablagefeder (20) mit Trichtereinsatz (19) montieren, dazu den Klemmbügel der Ablagefeder in die darauf vorgesehene Vertiefung der Sicherheitsablage (21) einstecken.

Die Stahlwolle in das Gehäuseteil (23) einstecken. Gehauseteil auf Sicherheitsablage einsetzen und mit den Befestigungsgummis (22) fixieren.

4.2 Technische Daten WSM 1 / WSM 1C

Abmessungen: L x B x H (mm): 133 x 110 x 55

L x B x H (inch): 5.24 x 4.33 x 2.17

Gewicht: ca. 2,0 kg

Netzspannung: 100 V bis 240 V

50 Hz bis 60 Hz

Leistungsaufnahme: 50 W

WSM 1 Schutzklasse: I

WSM 1C Schutzklasse (Schaltnetzeil): II

WSM 1C Schutzklasse (bei Akkuverwendung):III

Temperaturregelung: 100^ - 400^ (200°F - 750°F)

Temperaturgenaigung: ± 9^ (± 17^)

Temperaturstabilität: ± 5 °C (± 9 °F)

Potentiausgleich: Über 3,5 mm Schaltklinkenbuchse

an der Geräteseite (7).

Betriebstemperatur: 10^ - 35^ (50°F - 95°F)

Lagertemperatur: -24 °C - 45 °C (75 °F - 113 °F)

Rel. Luftfeuchtigkeit: 0% - 90% , nicht kondensierend

Beachten Sie folgende Angaben bei Verwendung des Akkus:

Maximale Betriebshöhe:

3.000 m über NN, ohne Druckausgleich

Maximale Lagerhöhe:

4.500 m über NN, ohne Druckausgleich

Maximale Transporthöhe:

10.500 m über NN, ohne Druckausgleich

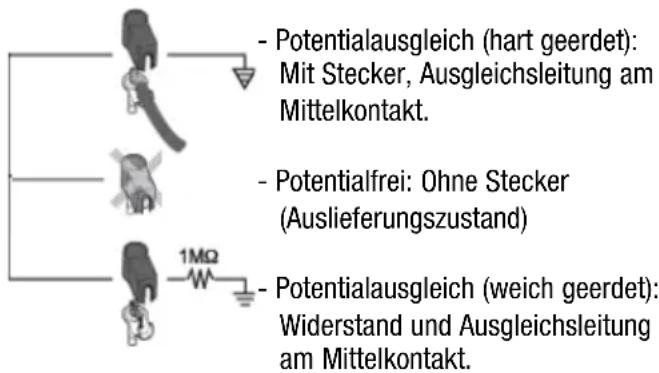

Potentiausgleich fur WSM 1 / WSM 1C

Durch entsprechliche Beschaltung der 3,5 mm Schaltklinkenstecker (7) sind 3 Varianten möglich

5. Gerät in Betriebnehmen

WARNING!

Stromschlag und Verbrennungsgefahr

Durch unsachgemäßes Anschlieben des Steuergerats besteht Verletzungsgefahr und das Gerät kann beschädigt werden. Beim Betrieb des Steuergerats besteht Verbrennungsgefahr am Lötwerkzeug.

⑤ Lesen Sie die beiliegenden Sicherheitschinweise, die

Sicherheitshinweise dieser Betriebsanleitung, sowie die Anleitung Ihres Steuergeräts, vor in Betriebnahme des Steuergeräts vollständig durch und beachten Sie die darin gegebenen Vorsichtsmaßnahmen.

⑤ Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab.
⑤ Trennschalter dient nicht zur Netztrennung!
⑤ Trennschalter bei Nichtgebrauch abschalten (,0^ - Stellung).

1. Das Gerät sorgfältig auspacken.
2. Beim Einsetzen der neuen Lötspitze muss darauf geachtet werden, dass die Lötspitze in einem Vorgang vollständig bis zum Anschlag eingesteckt wird. Der Betrieb mit nicht vollständig eingesteckter Lötspitze kann zu Fehlfunktionen führen.

Achtung:

Immer auf ordnungsgemänen Sitz der Lötspitze achtenden.

1. Das Lötwerkzeug in der Sicherheitsablage ablegen.
2. Überprüfen, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt und der Trennschalter (6) sich in ausgeschalteten Zustand befindet, nur Akkuversion.
3. Das Steuererat mittels Schaltnetzeiles (26) mit dem Netz verbinden. Trennschalter (6) auf „I“ schalten, Akku wird geladen. Auf dem Display (1) erscheidt „OFF“.
4. Ein Blichen von BAT (10) zeigt den Ladevorgang an.
5. Drücken Sie ca. 1 sec. auf die Tasten + (2) und - (3) das Gerät wird eingeschaltet auf dem Display (1) erscheint „ON".

Danach schaltet die Elektronik automatisch auf die Istwertanzeige.

6. Gerät bedienen

6.1 Temperatur einstellen

Temperatur individuell einstellen

Im Display werden 2 frei belegbare Temperatursollwerte angezeigt. Der aktive Sollwert wird durch einen Unterpfeil gekennzeichnet. Durch Drücken der Tasten + (2) oder (-3) wird die jeweilige Festtemperatur angewählt und kann mit + (2) oder (-3) verstellt werden.
- Kurzes Tippen verstellt den Sollwert um ein Grad Celsius/Fahrenheit

• Permanentes Drucken verstellt den Sollwert im Schnelldurchlauf.

Ca. 2 Sekunden nach Loslassen der Einstelltasten erscheint im Display wieder der Istwert des ausgewählten Kanals.

6.2 Loten

Behandlung der Lottspitzen

• Benetzen Sie beim ersten Aufheizen die verzinnte Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.
• Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens daraufuf, dass die Lötspitze gut verzinn ist.
• Verwenden Sie keine zu aggressiven Flussmittel.
• Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
• Wahlen Sie die Arbeitsstemperatur so niedrig wie möglich.
• Wahlen Sie die für die Anwendung großmögliche Lottspitzenform.
  Daumenregel: ca. so groß wie das Bauteil bzw. die Landefläche der Leiterplatte
• Sorgen Sie für einen großflächigen Wärmeübergang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.
• Schalten Sie bei längeren Arbeitspausen das Lottiystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.
• Benetzen Sie die Spitze, bevor Sie den Lötkolben in die Ablage legen.
• Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
• Üben Sie keine mechanische Kraft auf die Lötspitze aus.

Hinweis:

Die Steuergeräte wurden für eine mittlere Lötspitzengröbe justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen, diese können jedoch über die Offsetsfunktion angepasst werden.

6.3 Gerät Ausschalten

Drücken Sie die Taste + und - bis „OFF“ auf dem Display erscheint.

Hinweis

Bei längerem Nichtgebrauch Trennschalter (6) auf „0“ stellen. Dabei ist zu beachten, dass der Akku mind. 50 % geladen ist, siehe Akku Verwendungshinweis Seite 2.

Lötspitzenwechsel

Vorsicht Verbrennungsgefahr!

Für den Lottspitzenwechsel wird kein Werkzeug besteht. Lottspitze nur im kalten Zustand wechseln.

Die Lotspitze ist im hinteren Kolbengriff (24) eingesteckt und kann durch einfaches Ziehen am Softgriff der Lotspitze (25) ausgesteckt werden.

Achtung

• Lotspitze im kalten Zustand wechseln.
• Immer auf ordnungsgemäßen Sitz der Lötspitze achten.

6.4 Temperatur umstellen

Umschalten der Temperatureinheit von ^ in ^^ (8) oder umgekehrt.

1. Menupunkt / im Menu auswahlen.
2. Temperatureinheit mit Taste - oder + einstellen.
3. Nach 2 sec. ohne Tastendruck wird auf die Normaltemperatur umgeschaltet.

Der Kolben ist mit einem Sensor ausgestattet, der dieutzung überwacht, d. h. wird der Kolben in die Ablage gelegt, wird der Kolben nach 5 min auf Standbytemperatur herunter geregelt und nach weiteren 5 min abgeschaltet.

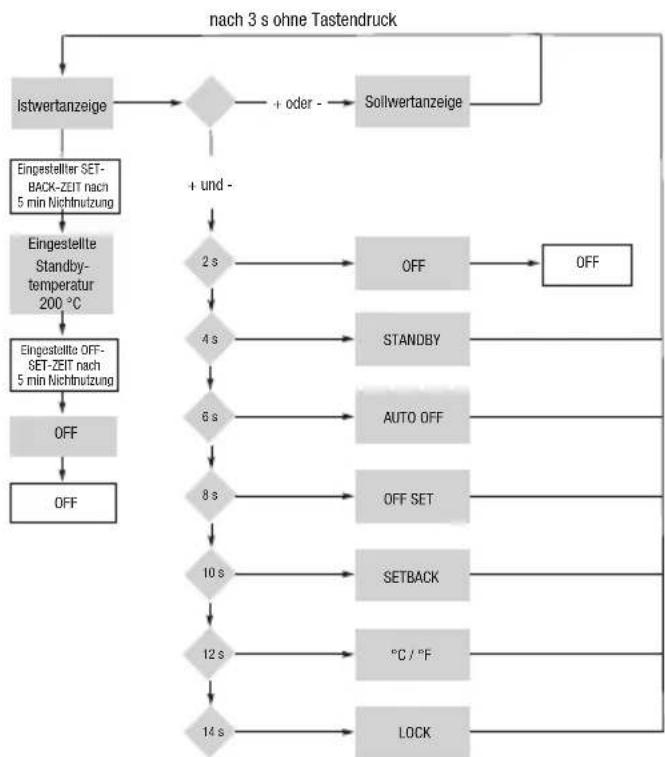

7. Sonderfunktionen für WSM 1 / WSM 1C

Standby-Temperature einstellen

Folgende Standby- Temperaturen sind möglich (150^ - 250^ / 300^ - 480^)

1. Menüpunkt „STANDBY“ (18) im Menu auswahlen.
2. Sollwert für Standby-Temperatur mit Taste - oder + einstellen.
3. Nach 3 sec. ohne Tastendruck wird auf die Normal-temperatur umgeschaltet.

Automatische Abschaltzeit (AUTO-OFF) einstellen

Folgende AUTO-OFF-Zeit-Einstellungen (17) sind möglich: - 10 - 60 min. " AUTO-OFF-ZEIT, individuell einstellbar.

1. Menüpunkt „OFF“ im Menu auswahlen.
2. AUTO-OFF-Zeitsollwert mit Taste - oder + einstellen.
3. Nach 3 sec. ohne Tastendruck wird auf die Normaltemperatur umgeschaltet.

Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der AUTO-OFF-Zeit die Heizung des Lötwerkzeuges abgeschaltet.

Die Temperaturabschaltung wird unabhängig von der eingestillten Setback-Funktion ausgeführrt. Im Display erscheint „OFF".

Temperatur-Offset einstellen

Die reale Lottspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40^ (± 72^) angepasst werden.

1. Menüpunkt „OFFSET" (15) im Menu auswahlen.
2. OFFSET-Temperaturwert mit Taste - oder + einstellen.
3. Nach 3 sec. ohne Tastendruck wird auf die Normaltemperatur umgeschaltet

Temperaturabschaltung (SETBACK) einstellen

Folgende Setback-Einstellungen (16) sind möglich: -5-30 min": Setback (individual einstellbar)

1. Menüpunkt „SETBACK“ im Menu auswahlen.
2. Setback-Wert mit Taste - oder + einstellen.
3. Nach 3 sec. ohne Tastendruck wird auf die Normaltemperatur umgeschaltet.

Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur nach Ablauf der eingestellen Setback-Zeit auf Standby-Temperatur abgesenkt. Der Setbackzustand wird durch ein blinkendes „STANDBY“ Symbol angezeigt. Drücken der Taste - oder +, oder Bewegen des Kolbens beendet diesen Setbackzustand.

Der Kolben ist mit einem Sensor ausgestattet, der die Nutzung überwacht, d. h. wird der Kolben in die Ablage gelegt, dann wird der Kolben nach eingestellter Setbackzeit auf Standbytemperatur herunter geregelt. Nach eingesteller AUTO-OFF-Zeit wird der Kolben abgeschalte.

Temperatureinheit umstellen

Umschalten der Temperatureinheit von ^ C in ^ oder umgekehrt.

1. Menüpunkt „C/°F" (9) im Menu auswahlen.
2. Temperatureinheit mit Taste - oder + einstellen.
3. Nach 3 sec. ohne Tastendruck wird auf die Normaltemperatur umgeschaltet.

Verriegelungsfunktion ein-/ausschalten

Nach Einschalten der Verriegelung (11) sind an der Lötstation nur noch die Festtemperaturtasten 1 (14) und 2 (15) bedienbar. Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden.

Löstation verriegeln:

1. Verriegelung im Menu auswahlen. Im Display erscheint "OFF", das Schlüsselsymbol blinkt.
2. Den Code (0-255) über die Tasten - oder + eingeben.
3. Nach 3 sec. ohne Tastendruck wird auf die Normal-temperatur umgeschaltet.

Die Station ist jetzt verriegelt.

Löstation entriegeln:

1. Vertriegelung im Menu auswahlen. Im Display wird das Schlüsselsymbol angezeigt.
2. Den Code (0-255) über die Tasten - oder + eingeben.
3. Nach 3 sec. ohne Tastendruck wird auf die Normal-temperatur umgeschaltet.

Die Station ist jetzt entriegelt.

Bei Verlust des Zugriffscode wenden Sie sichitte an den Weller Kundenservice.

8. Pflegen und Warten

Ihr Gerät wurde mit großer Sorgfalt entworfen und hergestellt und sollte auch mit Sorgfalt behandelt werden. Die folgenden Empfehlungen sollen Ichnen halten, ihre Garantie- und Gewährleistungsansprüche zu wahren.

• Bewahren Sie das Gerät trocken auf. In Niederschlägen, Feuchtigkeit und allen Arten von Flüssigkeiten und Nasse können Mineralien enthalten sein, die elektronische Schaltkreise korrodieren halten.
• Verwenden Sie das Gerät nicht in staubigen oder schmutzigem Umgebungen oder bewahren Sie es Dort auf. Die beweglichen Teile und elektronischen Komponenten können beschädigt werden.
• Bewahren Sie das Gerät nicht inheiten Umgebungen auf bzw. schützen Sie es vor Sonneneinstrahlung. Hohe Temperatur konnen die Lebensdauer elektronischer Geräte verkurzen, Akkus beschädigen und bestimmte Kunststoffe verformen oder zum Schmelzen bringen.
• Bewahren Sie das Gerät nicht in kalten Umgebungen auf. Wenn das Gerät anschließend wieder zu seiner normalen Temperatur zusückkehrt, kann sich in seinem Innern Feuchtigkeit bilden und die elektronischen Schaltungen beschädigen.
  Versuchen Sie nicht, das Gerät zu öffnen.
• Lassen Sie das Gerät nicht fallen, setzen Sie es keinen Schlagen oder Stößen aus und schütteln Sie es nicht. Durch eine grobe Behandlung konnen im Gerät befindliche elektronische Schaltungen und Mechanische Feinteile Schadennehmen.
• Verwenden Sie keine scharfen Chemikalien, Reinigungslösungen oder starke Reinigungsmittel zur Reinigung des Geräts.
• Reinigen Sie die Glasbedienfront nur mit einem weichen, sauberen und trockenen, oder maximal nebelfeuchten

Tuch.

• Verwenden Sie das Schaltnetzteil nicht im Freien.

These Empfehlungen gelten in gleicher Weise für Ihr Gerät, Akku, Schaltnetzteil sowie samentliches Zubehör. Wenn ein Gerät nicht ordnungsgemäß Funktioniert, bringen Sie es zum nachsten autorisierten Kundenservice.

9. Fehlermeldungen / Fehlerbehebung

Meldung / Mögliche Maßnahmen Symptom Ursache zur Abhilfe

Anzeige , - “

• Spitze defekt -Neue
• Spitze nicht Lottpitze Richtig eingesteckt einstecken

Anzeige "BAT" (13) - Akku leer - Akku laden

Trennschalter
einschalten
,I" (6)

Keine Displayfunktion - keine Betriebs- - Trennschalter (Display aus) spannung einschalten vorhanden,1" (6)

(nur bei Akku- Version)

-Netzspannung überprüfen
-Akku laden

10. Zubehör

T005 15 125 99

WDC 2 Trockenreinigungseinsatz

T005 13 841 99

Spiralwolle fur WDC 2

T005 87 518 93

Netzteil

T005 87 518 80

Kfz-Ladeadapter 12 V

Sicherheitshinweise des Ladeadapters beachten!

Lötspitzen für Lötkolben WMRP siehe Übersicht Seite 55-56
Explosionszeichnung siehe Seite 57

11. Entsorgung

Entsorgen Sie ausgetauschte Geräteile oder alte Geräte gemäß den Vorschriften Ihres Landes.

Das Symbol der durchgestruchten Abfalltonne, das auf dem Produkt, in der Dokumentation oder auf dem Verpackungsmaterial zu finden ist, bedeutet, dass elektrische und elektronische Produkte, Batterien und Akkumulatoren am Ende ihrer Lebensdauer in der Europäischen Union einer getrennten Müllsammlung

zugeführrt werden müssen. Entsorgen Sie diese Produkte nicht über den unsortingen Hausmüll.

Entsorgen Sie diese Produkte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Informationen zur getrennten Müllsammlung erhalten Sie von ihrem Handler, den zuständigen Behörden, den nationalen Organisationen für Produzentenverantwortung.

12. Garantie

Die Mängelansprüche des Käufers verjahren in einem Jahr ab Ablieferung anihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach § 478, 479 BGB.

Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs "Garantie" abgegeben worden ist.

Technische Änderungen vorbehalten!

Dieactualisierten BetriebsanleitungenfindenSie unter www.weller-tools.com.

4.2 Technische gegevens WSM 1 / WSM 1C

Afmetingen: L x b x h (mm): 133 x 110 x 55

Lxbh (inch): 5.24× 4.33× 2.17

Gewicht: ca. 2,0 kg

Netspanning: 100 V tot 240 V

50 Hz tot 60 Hz

WSM 1 Beschermklasse: I

Rel. luchtvochtigkeit: 0% - 90% , nicht condenserend

6.4 Temperatur veränderen

T005 15 125 99 WDC 2 rengöringsssats für torkning

T005 13 841 99 Spiralull WDC 2

T005 87 518 93 Nattel

T005 87 518 80 Laddningsadapter for motorfordon 12V

Observera sakerhetsanvisingarna for laddningsadaptern!
