BEDIENUNGSANLEITUNG WD 4 Premium Kärcher

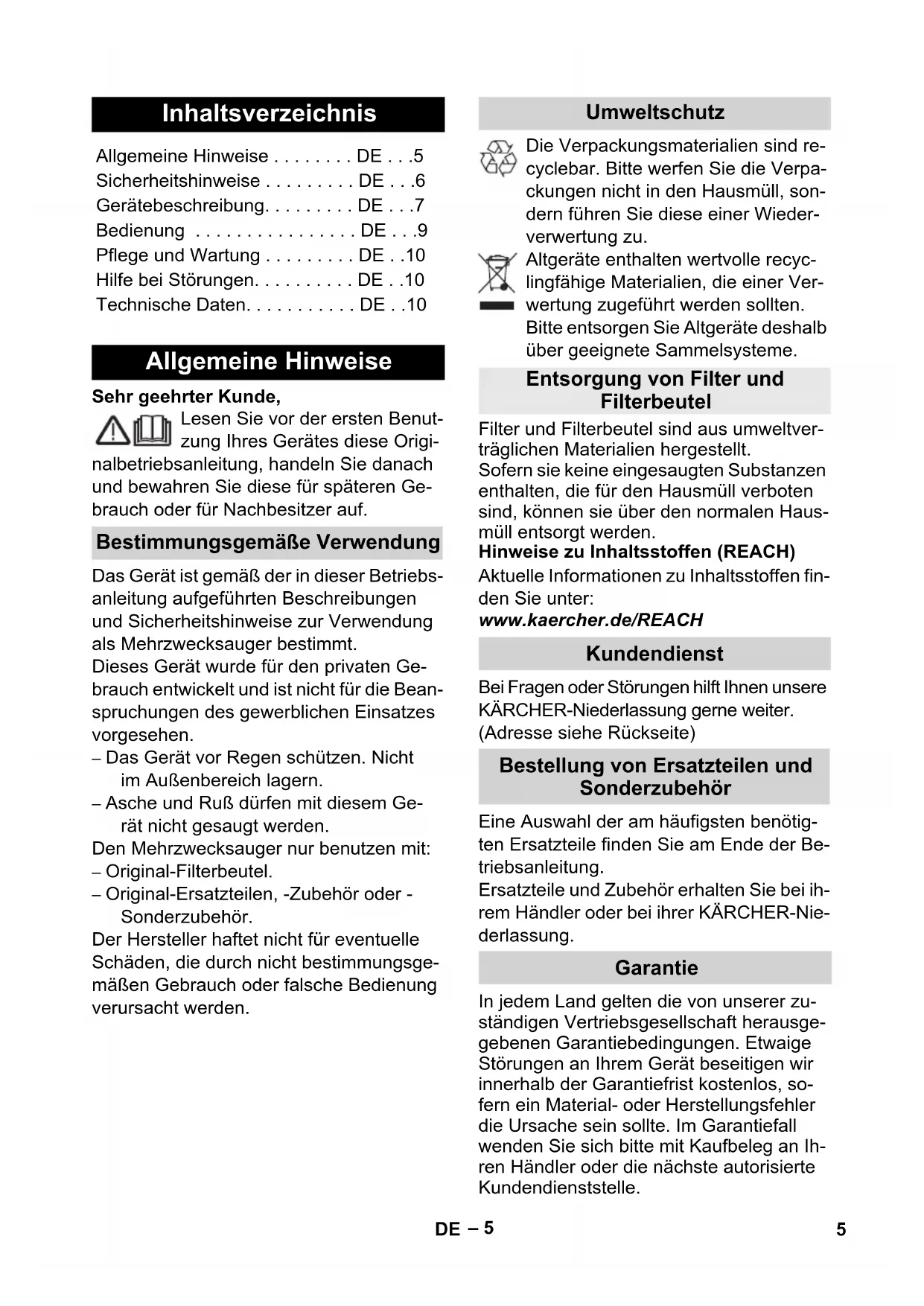

• 234– 5 Sehr geehrter Kunde, Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Das Gerät ist gemäß der in dieser Betriebs- anleitung aufgeführten Beschreibungen und Sicherheitshinweise zur Verwendung als Mehrzwecksauger bestimmt. Dieses Gerät wurde für den privaten Ge- brauch entwickelt und ist nicht für die Bean- spruchungen des gewerblichen Einsatzes vorgesehen. – Das Gerät vor Regen schützen. Nicht im Außenbereich lagern. – Asche und Ruß dürfen mit diesem Ge- rät nicht gesaugt werden. Den Mehrzwecksauger nur benutzen mit: – Original-Filterbeutel. – Original-Ersatzteilen, -Zubehör oder - Sonderzubehör. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsge- mäßen Gebrauch oder falsche Bedienung verursacht werden. Die Verpackungsmaterialien sind re- cyclebar. Bitte werfen Sie die Verpa- ckungen nicht in den Hausmüll, son- dern führen Sie diese einer Wieder- verwertung zu. Altgeräte enthalten wertvolle recyc- lingfähige Materialien, die einer Ver- wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Filter und Filterbeutel sind aus umweltver- träglichen Materialien hergestellt. Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Haus- müll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gerne weiter. (Adresse siehe Rückseite) Eine Auswahl der am häufigsten benötig- ten Ersatzteile finden Sie am Ende der Be- triebsanleitung. Ersatzteile und Zubehör erhalten Sie bei ih- rem Händler oder bei ihrer KÄRCHER-Nie- derlassung. In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Inhaltsverzeichnis Allgemeine Hinweise
• DE Sicherheitshinweise p. 5
• DE Gerätebeschreibung p. 6
• DE Bedienung p. 7
• DE Pflege und Wartung p. 9
• DE Hilfe bei Störungen p. 10
• DE Technische Daten p. 10
• DE Allgemeine Hinweise Bestimmungsgemäße Verwendung Umweltschutz Entsorgung von Filter und Filterbeutel Kundendienst Bestellung von Ersatzteilen und Sonderzubehör Garantie 5DE– 6 – Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/ oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Si- cherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und ha- ben die daraus resultieren- den Gefahren verstanden. – Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhiel- ten, wie das Gerät zu benut- zen ist und die daraus resul- tierenden Gefahren verstan- den haben. – Kinder dürfen mit dem Gerät nicht spielen. – Kinder beaufsichtigen, um si- cherzustellen, dass sie nicht mit dem Gerät spielen. – Die Reinigung und Anwen- derwartung dürfen von Kin- dern nicht ohne Aufsicht durchgeführt werden. – Verpackungsfolien von Kin- dern fernhalten, es besteht Erstickungsgefahr! – Gerät nach jedem Gebrauch und vor jeder Reinigung/War- tung ausschalten. – Brandgefahr. Keine brennen- den oder glimmenden Ge- genstände aufsaugen. – Der Betrieb in explosionsge- fährdeten Bereichen ist unter- sagt. 몇 Elektrischer Anschluss Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen. Stromschlaggefahr Netzstecker und Steckdose nie- mals mit feuchten Händen an- fassen. Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen. Anschlussleitung mit Netzste- cker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kunden- dienst/Elektro-Fachkraft austau- schen lassen, um Gefährdun- gen zu vermeiden. Zur Vermeidung von Elektroun- fällen empfehlen wir, Steckdo- sen mit vorgeschaltetem Fehler- strom-Schutzschalter (max. 30 mA Nennauslöse-Stromstär- ke) zu benutzen. Sicherheitshinweise 6 DE– 7 Warnung Bestimmte Stoffe können durch die Verwirbelung mit der Saug- luft explosive Dämpfe oder Ge- mische bilden! Nachfolgende Stoffe niemals aufsaugen: – Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reaktive Stäube) – Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reini- gungsmitteln – Unverdünnte starke Säuren und Laugen – Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl). Zusätzlich können diese Stoffe die am Gerät verwendeten Ma- terialien angreifen. Gefahr Für eine unmittelbar drohende Gefahr, die zu schweren Körper- verletzungen oder zum Tod führt. 몇 Warnung Für eine möglicherweise gefähr- liche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte. Vorsicht Für eine möglicherweise gefähr- liche Situation, die zu leichten Verletzungen oder zu Sach- schäden führen kann. Abbildungen siehe Ausklapp- seite! Diese Betriebsanleitung beschreibt die auf dem vorderen Umschlag aufgeführ- ten Mehrzwecksauger. Die Abbildungen zeigen die maximale Ausstattung, je nach Modell gibt es Un- terschiede in Ausstattung und mitgelie- fertem Zubehör. Prüfen Sie beim Auspacken den Pa- ckungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler. Abbildung Zum Anschließen des Saugschlauches beim Saugen. Abbildung Stellung I: Gerät ist eingeschaltet. Stellung 0: Gerät ist ausgeschaltet. Zum Tragen des Gerätes oder zum Ab- nehmen des Gerätekopfes nach dem Entriegeln. Abbildung Abbildung Zur Reinigung des Filters Entriege- lungstaste drücken, Filterkassette her- ausklappen und entnehmen. Diese Zubehöraufnahme ermöglicht die Aufbewahrung von Saugdüsen und Netz- kabel. Symbole in der Betriebsanleitung Gerätebeschreibung Saugschlauchanschluss Geräteschalter (EIN/AUS) Tragegriff Filterkassette und Entriegelungs- taste Zubehöraufnahme Haken 7DE– 8 Abbildung Zum Abstellen der Bodendüse bei Ar- beitsunterbrechungen. Abbildung Zum Öffnen nach außen ziehen, zum Verriegeln nach innen drücken. Abbildung Diese Zubehöraufnahme ermöglicht die Aufbewahrung von Saugrohren oder sonstigem Zubehör. Abbildung Behälter umdrehen, Lenkrollen in die Öffnungen am Behälterboden bis zum Anschlag eindrücken. Hinweis: Zum Nasssaugen darf kein Filter- beutel eingesetzt werden! Abbildung Empfehlung: Zum Saugen von Fein- staub den Filterbeutel einsetzen. Vorsicht Immer mit eingesetztem Flach- faltenfilter arbeiten, sowohl beim Nass- als auch beim Trocken- saugen! Abbildung Saugschlauch in Anschluss am Gerät eindrücken, er rastet ein. Zum Entnehmen Raste mit Daumen drücken und Saugschlauch herauszie- hen. Hinweis: Zubehöre, wie z. B. Saugbürsten (optional), können direkt auf das Verbin- dungsstück aufgesteckt und somit mit dem Saugschlauch verbunden werden. Für bequemes Arbeiten auch auf engen Räumen. Der abnehmbare Handgriff kann bei Bedarf zwischen Zubehör und Saugschlauch an- gebracht werden. Siehe Position 13. Empfehlung: Zum Bodensaugen Hand- griff auf Saugschlauch stecken. Abbildung Handgriff mit Saugschlauch verbinden, bis er einrastet. Abbildung Zur Abnahme des Handgriffes von Saugschlauch, Raste mit Daumen drü- cken und Handgriff abziehen. Hinweis: Durch die Abnahme des Hand- griffes können Zubehöre auch direkt auf den Saugschlauch gesteckt werden. Siehe Position 12. Empfehlung: Zum Bodensaugen Hand- griff auf Saugschlauch stecken. Abbildung Beide Saugrohre zusammenstecken und mit Handgriff verbinden. Zum Bodensaugen von trockenem Schmutz, Einsatz mit zwei Bürstenstrei- fen in die Bodendüse einklipsen. Zum Bodensaugen von Wasser, Ein- satz mit zwei Gummilippen in die Bo- dendüse einklipsen. Parkposition Behälterverschluss Zubehöraufnahme Behälter Lenkrolle Filterbeutel Flachfaltenfilter (bereits im Gerät eingesetzt) Saugschlauch mit Verbindungs- stück Abnehmbarer Handgriff Saugrohre 2 x 0,5 m Bodendüse (mit Einsätzen) 8 DE– 9 Für Kanten, Fugen, Heizkörper und schwer zugängige Bereiche. Vorsicht Immer mit eingesetztem Flach- faltenfilter arbeiten, sowohl beim Nass- als auch beim Trocken- saugen! Abbildung Gerätekopf entriegeln und abnehmen. Behälter umdrehen, Lenkrollen in die Öffnungen am Behälterboden bis zum Anschlag eindrücken. Gerätekopf aufsetzen und verriegeln. Abbildung Zubehör anschließen. Abbildung Netzstecker einstecken. Abbildung Gerät einschalten. Vorsicht Nur mit trockenem Flachfalten- filter arbeiten. Vor dem Einsatz den Filter auf Beschädigungen prüfen und bei Bedarf austauschen. Abbildung Empfehlung: Zum Saugen von Fein- staub den Filterbeutel einsetzen. – Der Füllgrad des Filterbeutels ist abhän- gig vom aufgesaugten Schmutz. – Bei Feinstaub, Sand usw sollte der Fil- terbeutel häufiger ausgetauscht werden. – Zugesetzte Filterbeutel können platzen, deshalb den Filterbeutel rechtzeitig wechseln! Vorsicht Saugen von kalter Asche nur mit Vorabscheider. Bestell-Nr. Basic-Ausführung: 2.863-139.0, Premium-Ausführung: 2.863-161.0. Zum Aufsaugen von Feuchtigkeit bzw. Nässe auf richtigen Bodendüsenein- satz achten und entsprechendes Zube- hör anschließen. 몇 Warnung Bei Schaumbildung oder Flüs- sigkeitsaustritt das Gerät sofort ausschalten oder den Netzste- cker ziehen! Keinen Filterbeutel verwenden! Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Ge- rät läuft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren. Abbildung Gerät ausschalten. Abbildung Bodendüse in die Parkposition einhän- gen. Gerät ausschalten und Netzstecker zie- hen. Abbildung Gerätekopf abnehmen, mit Nass- oder Trockenschmutz gefüllten Behälter ent- leeren. Abbildung Zubehör und Netzkabel am Gerät ver- stauen und Gerät in trockenen Räumen aufbewahren. Fugendüse Bedienung Vor Inbetriebnahme Inbetriebnahme Trockensaugen Hinweise Filterbeutel Nasssaugen Betrieb unterbrechen Betrieb beenden Behälter entleeren Gerät aufbewahren 9DE– 10 Gefahr Vor allen Pflege– und Wartungs- arbeiten das Gerät ausschalten und den Netzstecker ziehen. Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kunden- dienst durchgeführt werden. 몇 Warnung Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden! Gerät niemals in Wasser tau- chen. Gerät und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunst- stoffreiniger pflegen. Behälter und Zubehör bei Bedarf mit Wasser ausspülen und vor der Weiter- verwendung trocknen. Empfehlung: Nach jeder Anwendung Filterkassette reinigen. Abbildung Filterkassette entriegeln, herausklap- pen und entnehmen, Schmutz aus der Filterkassette über einem Mülleimer ausleeren. Zur Reinigung des eingesetzten Flach- faltenfilters, Filterkassette gegen den Rand des Mülleimers klopfen. Flachfal- tenfilter muss dazu nicht aus der Filter- kassette ausgebaut werden. Bei Bedarf Flachfaltenfilter separat rei- nigen. Abbildung Filterkassette entriegeln, herausklap- pen und entnehmen. Abbildung Flachfaltenfilter aus der Filterkassette herausnehmen und ausklopfen. Bei Bedarf nur unter fließendem Was- ser reinigen, nicht abreiben oder ab- bürsten. Vor dem Gebrauch vollständig trocknen lassen. Zum Schluss den trockenen Flachfal- tenfilter wieder in das Gerät einbauen. Filterkassette in das Gerät einsetzen. Lässt die Saugleistung des Gerätes nach, bitte folgende Punkte prüfen: Zubehör, Saugschlauch oder Saugroh- re sind verstopft, Verstopfung mit einem Stock entfernen. Abbildung Filterbeutel ist voll: Neuen Filterbeutel einsetzen. Abbildung Flachfaltenfilter ist verschmutzt: Filter- kassette herausnehmen und Filter reini- gen (siehe Kapitel „Flachfaltenfilter rei- nigen“). Beschädigten Flachfaltenfilter austau- schen. Technische Änderungen vorbehalten! Pflege und Wartung Flachfaltenfilter reinigen Hilfe bei Störungen Nachlassende Saugleistung Technische Daten Spannung 1~50/60 Hz p. 10
