Produkttyp	Tauchpumpe für Schmutzwasser
Marke	Einhell
Modell	GEDP 7330 LL
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	730 W
Max. Förderstrom	16500 l/h
Max. Förderhöhe	8,5 m
Max. Eintauchtiefe	8 m
Max. Wassertemperatur	35 °C
Schlauchanschluss	ca. 47,8 mm (G 1½) AG
Max. Fremdkörper	30 mm
Einschaltniveau	max. ca. 60 cm
Ausschaltniveau	min. ca. 5 cm
Restwasserstand	min. 1 mm (Flachabsaugung)
Schutzart	IPX8
Gewicht	ca. 6,5 kg
Betriebsart	Automatisch (Schwimmerschalter) oder manuell
Wartung	Regelmäßige Reinigung des Saugkorbs und des Pumpengehäuses
Sicherheit	Motorschutz, Schwimmerschalter, Fehlerstromschutzschalter (max. 30 mA)
Ersatzteile	Erhältlich über den Kundendienst (Referenzen auf www.isc-gmbh.info)
Garantie	24 Monate

Häufig gestellte Fragen - GEDP 7330 LL EINHELL

Wie installiere ich die Pumpe GEDP 7330 LL richtig?

Die Installation kann fest mit fester Verrohrung oder mit einer gekoppelten Leitung erfolgen. Die Pumpe muss am Griff oder an den Aufhängeösen mit einem Seil aufgehängt werden. Stellen Sie sicher, dass der Behälterboden sauber ist und der Pumpensumpf mindestens 50×50×50 cm groß ist, um die freie Bewegung des Schwimmerschalters zu ermöglichen.

Wie reinige ich die Pumpe?

Trennen Sie vor der Reinigung den Netzstecker. Reinigen Sie den Saugkorb und das Pumpengehäuse, indem Sie die drei Schrauben entfernen, das Gerät bis zum Anschlag nach oben drehen und dann den Korb herausnehmen. Mit klarem Wasser reinigen. Verwenden Sie ein feuchtes Tuch und etwas Seife für die Außenseite; keine aggressiven Reinigungsmittel verwenden.

Die Pumpe startet nicht, was tun?

Überprüfen Sie die Netzspannung und stellen Sie sicher, dass der Schwimmerschalter schalten kann. Wenn der Schwimmer blockiert ist, setzen Sie ihn in eine höhere Position. Überprüfen Sie auch, ob der Einlassfilter nicht verstopft ist.

Die Pumpe stoppt nicht, was tun?

Der Schwimmerschalter kann nicht absinken. Montieren Sie die Pumpe richtig auf dem Behälterboden. Überprüfen Sie, ob das Kabel des Schwimmers nicht behindert wird und die Ausschalthöhe richtig eingestellt ist (min. 5 cm).

Die Förderleistung der Pumpe ist unzureichend, warum?

Dies kann an einem verstopften Einlassfilter oder einer geknickten Druckleitung liegen. Reinigen Sie den Filter und richten Sie die Leitung gerade. Stark verschmutztes Wasser kann ebenfalls die Leistung verringern; reinigen Sie in diesem Fall die Pumpe und ersetzen Sie ggf. Verschleißteile.

Wie entlüfte ich die Pumpe?

Die Pumpe ist selbstansaugend. Stellen Sie sicher, dass der Saugschlauch eingetaucht ist und alle Verbindungen dicht sind. Im manuellen Modus läuft die Pumpe kontinuierlich, was hilft, die Luft zu entfernen. Bei Problemen prüfen Sie auf Lufteinschlüsse.

Kann die Pumpe im Winter verwendet werden?

Die Pumpe muss vor Frost geschützt werden. Lagern Sie sie an einem trockenen, frostfreien Ort (optimale Lagertemperatur 5-30 °C). Vor dem Winter die Pumpe entleeren und reinigen, um Schäden zu vermeiden.

Wie ist der Schutz vor Ölleckagen?

Das Gerät kann Schmiermittel verlieren, das das Wasser verschmutzen kann. Die Pumpe darf nicht in Schwimmbecken oder Gewässern verwendet werden, in denen sich Personen oder Tiere aufhalten können. Bei einem Leck die Pumpe stoppen und reinigen.

Was ist die maximale Wassertemperatur?

Die Wassertemperatur darf 35 °C nicht überschreiten. Darüber kann der Motorschutz die Pumpe auslösen. Verwenden Sie die Pumpe nur für klares oder leicht verschmutztes Wasser, niemals für chemische Flüssigkeiten.

Wie wechsle ich vom automatischen in den manuellen Modus?

Im manuellen Modus muss der Schwimmerschalter wie in Abbildung 1 der Anleitung montiert werden. Die Pumpe läuft dann kontinuierlich. Verwenden Sie diesen Modus nur unter Aufsicht, um Trockenlauf zu vermeiden. Ziehen Sie den Stecker, sobald kein Wasser mehr aus der Leitung kommt.

BEDIENUNGSANLEITUNG GEDP 7330 LL EINHELL

D Originalbetriebsanleitung Schmutzwasserpumpe

NL Originele handleiding Vuilwaterpomp

Art.-Nr.: 41.707.90 I.-Nr.: 11013

Art.-Nr.: 41.707.80 I.-Nr.: 11013

-2-

D

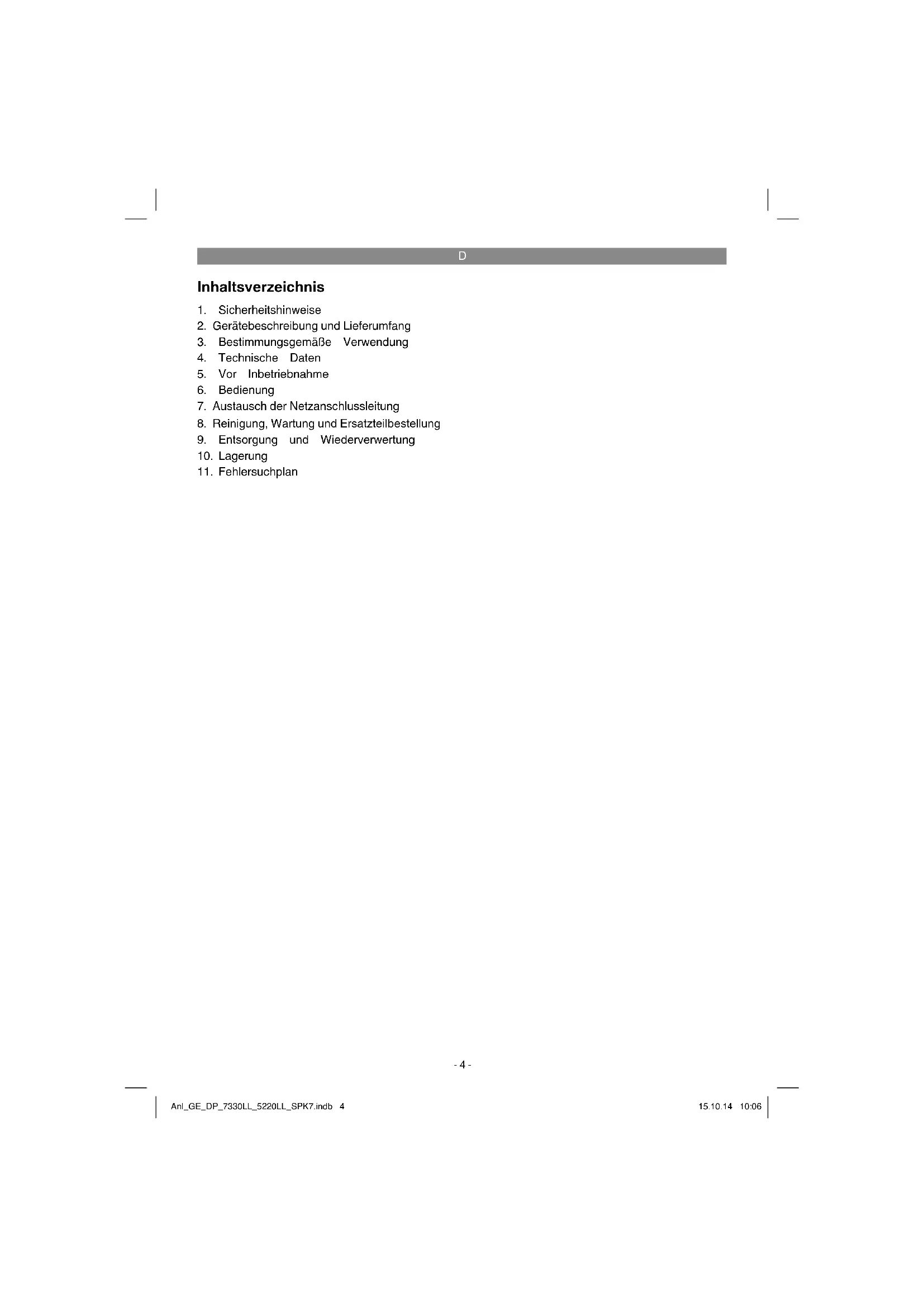

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
11. Fehlersuchplan

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Gefahr

Die Pumpe muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30mA versorgt werden (nach VDE 0100 Teil 702 und 738).

Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten konnen. Ein Betrieb des Gerätes während des Aufenthalts von Menschen oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie ihren Elektrofachmann!

Gefahr

• Bevor Sie das Gerät in Betriebnehmen,lassen Sie fachmännisch prüfen,ob die Erdung, Nullung oder Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei Funktionieren.
  Die elektrischen Steckverbindungen sind vor Nasse zuschützen.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
  Die Forderung von aggressiven Flüssigkeiten, sowie die Forderung von abrasiven (schmirlgelden) Stoffen ist auf jeder Fall zu vermeiden.
  Das Gerat ist vor Frost zuschützen.
  Das Gerat ist vor Trockenlauf zu schützen.
• Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
• Verschmutzung der Flüssigkeit besteht durch Ausflieben von Schmiermitteln auftreten.

D

2. Gerätebeschreibung und Lieferumfang

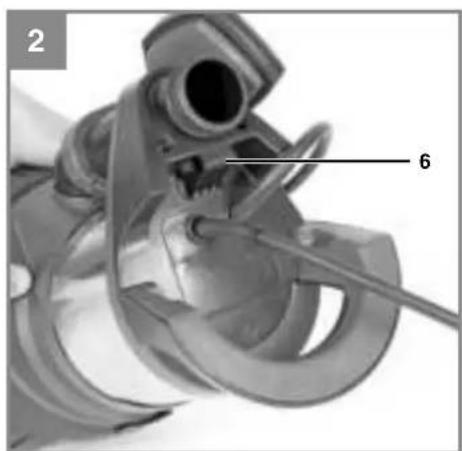

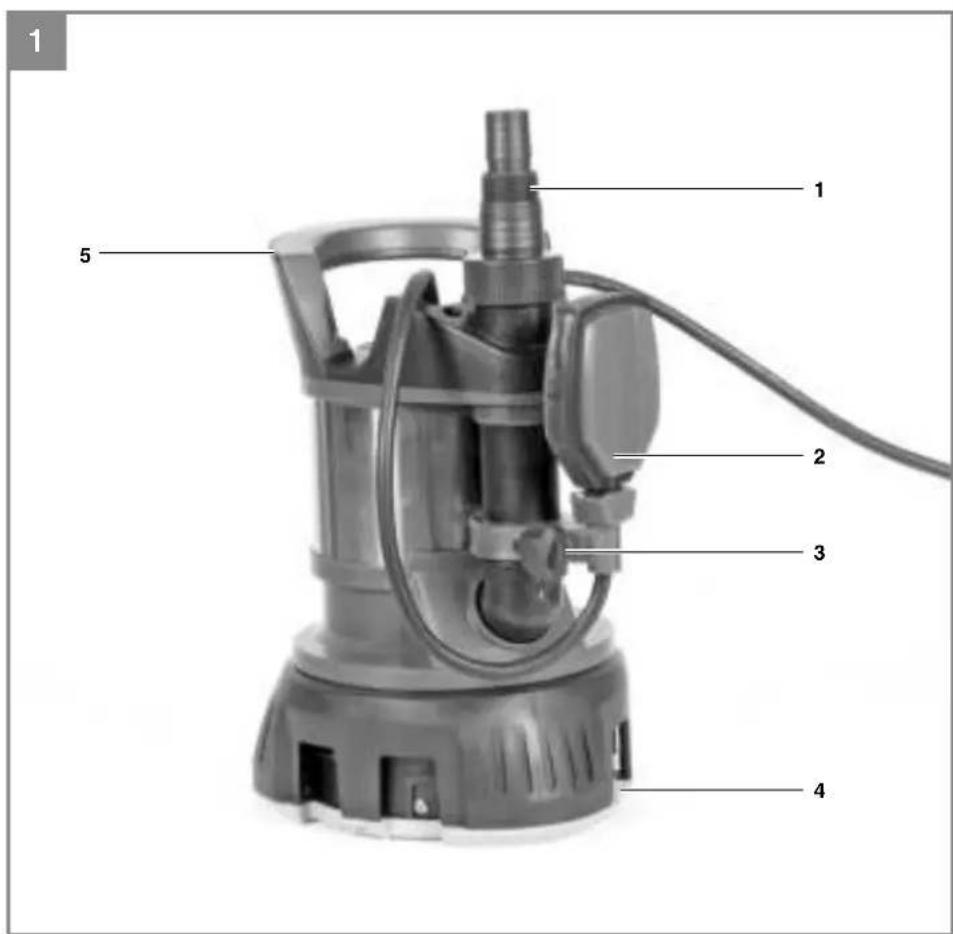

2.1 Gerätebeschreibung (Bild 1/2)

1. Universal-Schlauchanschluss
2. Schwimmschalter
3. Schraube zur Hohenverstellung
4. Ansaugkorb
5. Handgriff
6. Aufhängeose

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Articles anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Articles unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an den nachstgegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Schmutzwasserpumper
Universal-Schauchanschluss
Originalbetriebsanleitung

3. Bestimmungsgemäß Verwendung

Das von Ihnen erworbene Gerät ist für die Föderung von Wasser mit einer maximalen Temperatur von 35^ bestimmt. Das Gerätarf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden!

Klaren Sie vor dem Betrieb der Pumpe mögliche Sonderbedingungen für die Installation!

Wenn z.B. ein Stromausfall, eine Verschmutzung oder eine defekte Abdichtung zu Sachschäden führen können, sind zusätzliche Schutzmaßnahmen zu installieren.

These Schutzmaßnahmen sind zum Beispiel: parallel laufende Pumpen auf einem getrennt abgesicherten Stromkreis,

Feuchtingigkeitssensoren zur Abschaltung, und ähnliche Sicherheitseinrichtungen.

In Zweifelsfalen setzen Sie sich unbedingt von einem Sanitärfachmann beraten.

Das Gerä fi ndet aber auch überall dort Anwendung, wo Wasser umgefördert werden muss, z.B. im Haushalt, im Garten, undvielen Anwendungen mehr. Es darf nicht für den Betrieb von Schwimmbecken verwendet werden!

Bei Benutzung des Gerätes in Gewässern mit natürlichem, schlamzigem Boden stellen Sie das Gerät leicht erhöht auf, z.B. auf Ziegelsteinen.

Für Dauerbenutzung, z.B. als Umwälzpumpe im Teich, ist das Gerät nicht bestimmmt. Die zu erwartende Lebenszeit des Gerätes wird sich dadurch deutlich verkurzen, da das Gerät nicht für eine andauernde Belastung konstruiert wurde.

Das Gerat darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

D

4. Technische Daten

GE-DP 7330 LL

Netzanschluss 230 V ~ 50 Hz
Aufnahmeleistung 730 Watt
Fördermenge max. 16500 l/h
Förderhöhe max. 8,5 m
Eintauchtiefe max. 8 m
Wassertemperatur max. 35^ Schlauchanschluss ca. 47,8 mm (G 1½) A
Fremdkörper max.: Ø 30 mm
Schaltpunkthöhe: EIN max. ca. 60 cm
Schaltpunkthöhe: AUS min. ca. 5 cm
Ansaughöhe: min.1mm
Schutzart IPX8

GE-DP 5220 LL

Netzanschluss 230 V ~ 50 Hz
Aufnahmeleistung 520 Watt
Fördermenge max. 13500 l/h
Förderhöhe max. 7,5 m
Eintauchtiefe max. 8 m
Wassertemperatur max. 35^ C
Schlauchanschluss ca. 47,8 mm (G 1½) A
Fremdkörper max.: Ø 20 mm
Schaltpunkthöhe: EIN max. ca. 60 cm
Schaltpunkthöhe: AUS min. ca. 5 cm
Ansaughöhe: min. 1 mm
Schutzart IPX8

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

5.1 Die Installation

Die Installation des Gerätes erfolgt entweder: Stationär mit fester Rohrleitung oder Stationär mit flexibler Schlauchleitung

Das Gerät muss an der Aufhängeöse mit einem Seil befestigt werden (Abb. 2/Pos.6).

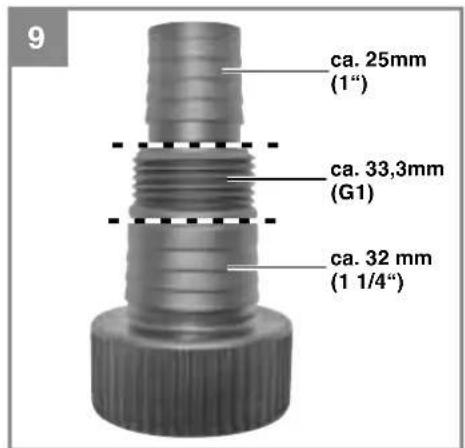

Die maximale Fordermenge kann nur mit dem großmöglichen Leitungsdurchmesser erreicht werden, beim Anschluss kleinerer Schläuche oder Leitungen wird die Fordermenge reduziert. Bei Verwendung des Universal-Schauchan

schlusses (Abb. 1/Pos. 1) sollte dieser deshalb wie in Abb. 9 gezeigt bis zum genutzten Anschluss gekürzt werden, um die Fordermenge nicht unnöttig zu reduzieren. Flexible Schlauchleitungen sind mit einer Schlauchselle (nicht im Lieferumfang enthalten) am Universal-Schauchanschluss zu befestigen.

Zu beachten!

Bei der Installation ist zu beachten, dass das Gerät niemals freihangend an die Druckleitung oder am Stromkabel montiert werden darf. Das Gerät muss an dem davon vorgesehenen Tragegriff oder der Aufhängeöse aufgehigt werden, bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion des Gerätes zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zugegenomm Wasserspiegel kann der im Schacht befni ndliche Schlamm schnell eintocknen und das Gerät am Anlaufen hindern. Deshalb ist es notwendig, das Gerät regelmäß zu prufen (Anlaufversuche durchführren).

Der Pumpenschacht sollte mindestens die Abmessungen von 50 × 50 × 50 cm haben, damit sich der Schwimmsschalter frei bewegen kann.

5.2 Der Netzanschluss

Das von Ihnen erworbene Gerät ist bereits mit einem Schutzkontaktstecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230V 50Hz .Vergewisser Sie sich, dass die Steckdose ausreichend abgeschichert ist (mind.6 A) und einwandfrei in Ordnung ist. Führen Sie den Netzstecker in die Steckdose ein und das Gerät ist somit betriebsbereit.

Gefahr!

These Arbeits ist nur von einem Fachmann des Elektrohandwerks oder vom Kundendienst durchzufahren, um Gefährdungen zu vermeiden.

D

6. Bedienung

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte das Gerät in Betriebephmen:

• Prufen Sie, dass das Gerät sicher aufgestellt ist.
• Prufen Sie, dass die Druckleitung ordnungsgemäß angebracht wurde.
  Vergewissern Sie sich, dass der elektrische Anschluss 230V 50Hz betragt.
• Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
  Vergewissern Sie sich, dass niemals Feuchtigkeit oder Wasser an den Netzanschluss kommt.
• Vermeiden Sie, dass das Gerät trocken lauft.

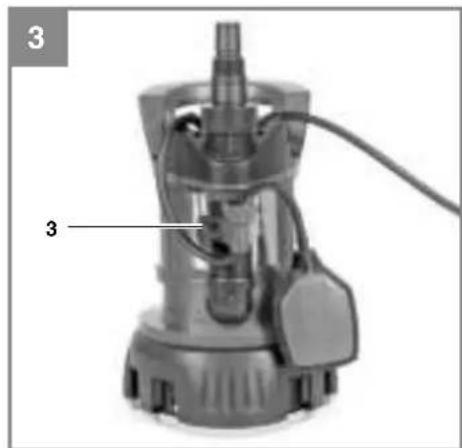

Einstellung des Ein/Aus-Schaltpunktes: Der Ein- bzw. Ausschaltpunkt kann durch Verschieben an der Höhenverstellung am Gerät stufenlos vorgenommen werden. Hierzu muss die Schraube (Abb. 3, Punkt 3) vorher gelockert werden. Die Schaltdifferenz kann universell durch Verlangern oder Verkürzen des Schwimmerkabels eingestellt werden (Abb. 3).

• Der Schwimmschalter muss so angebracht sein, dass die Schaltpunkthöhe: EIN und die Schaltpunkthöhe: AUS leicht und mit weniger Kraftaufwand erreicht werden kann. Prufen Sie dies, indem Sie das Gerät in ein Gefäß, gefällt mit Wasser, stellen und den Schwimmshalter mit der Hand vorsichtig hochheiten und anschließend wieder senken. Dabei konnen Sie sehen, ob das Gerät sich ein, bzw. ausschaltet.
• Achten Sie auch darauf, dass der Abstand zwischen dem Schwimmshalterkopf und der Kabelhalterung nicht kleiner als 10cm ist. Bei zu geringem Abstand wird die einwandfrei Funktion nicht gewährleistet.
• Achten Sie bei der Einstellung des Schwimmshalters darauf, dass der Schwimmsschalter nicht vor dem Ausschalten des Gerätes den Boden berührt. Achting! Gefahr des Trockenlaufes.

Manueller Betrieb:

Der Schwimmschalter muss wie in Bild 1 montiert werden. Somit lauft das Gerät ständig. Das Gerät darf in dieser Betriebsart nur unter Aufsicht benutzrt werden, um Trockenlauf zu vermeiden. Das Gerät muss abgeschaltet werden (Netzstecker

ziehen), sobald kein Wasser mehr aus der Druckleitung austritt.

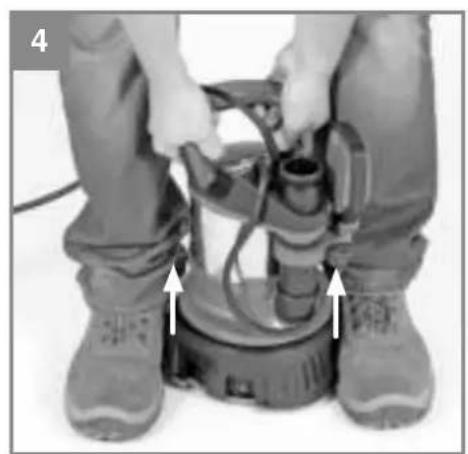

Schmutzwasserbetrieb (Abb. 4/5):

Drehen Sie das Gerät entgegen dem Uhrzeigersinn bis zum Anschlag nach oben (Abb. 4/5).

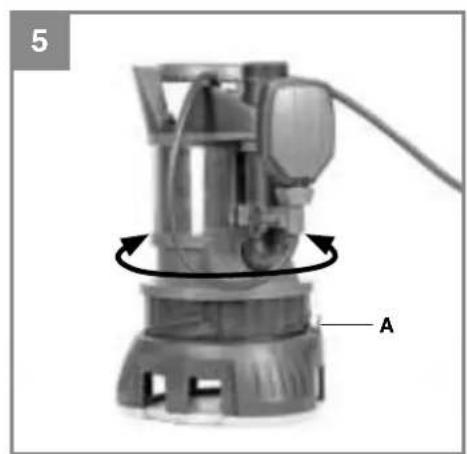

Flachsaugbetrieb (Abb. 5):

Drehen Sie das Gerät im Uhrzeigersinn bis zum Anschlag nach unten (Abb.5).
- Im Flachsaugbetrieb kann das Wasser bis auf 1 mm abgesaugt werden.
- Beim Flachabsagen kann nur Klarwasser abgesaugt werden.

Bitte beachten:

Damit das Gerät im Flachsaugbetrieb absaugen kann, ist eine Wasserhöhe von mind. 10 mm erforderlich.

7. Austausch der

Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung theses Gerates beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

D

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

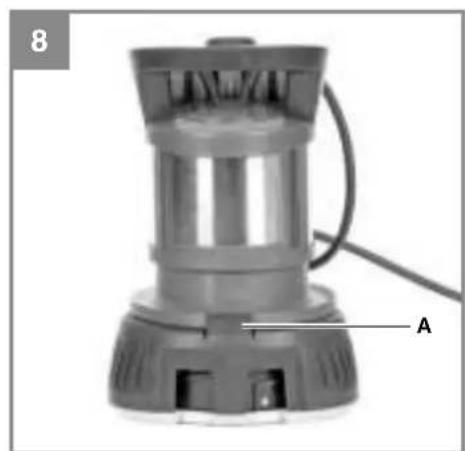

8.2 Reinigung von Ansaugkorb und Pumpengehause (Abb. 5/6/7/8):

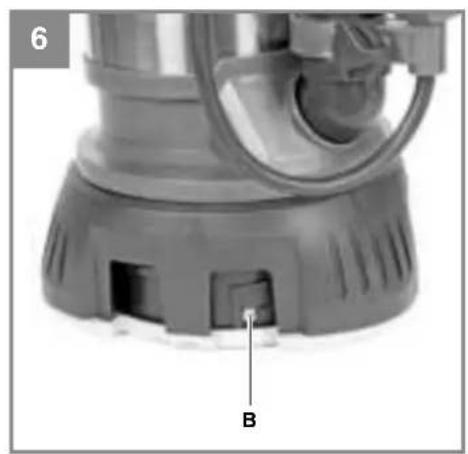

1. Schrauben Sie die drei Schrauben (Abb. 6/Pos.B) entgegen dem Uhrzeigersinn Heraus.
2. Drehen Sie das Gerät bis zum Anschlag nach oben (Abb.5). Merken Sie sich die Position der Lasche (Abb. 5/Pos. A) und entfern den Den Ansaugkorb (Abb.7/Pos.4).

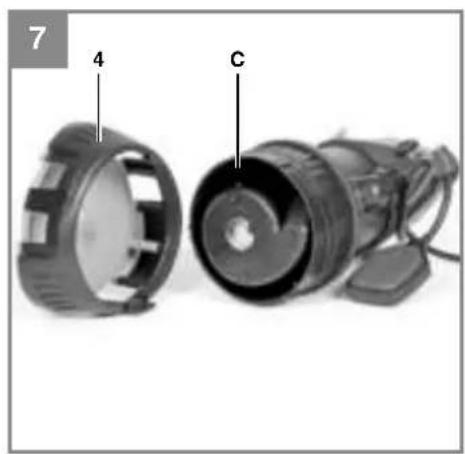

3. Reinigen Sie den Ansaugkorb (Abb. 7/Pos.4) und das Pumpenradgehause (Abb.7/Pos.C) mit klarem Wasser.
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
5. Im zusammengebauten Zustand muss sich die Lasche in der richtigen Position befirnden (Abb. 8/Pos. A).

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende An-gaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ohnen keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

11. Fehlersuchplan

Störungen Mögliche Ursache Behebung
Gerät lauft nicht an -	Netzspannung fehl- Schwimmschalter schaltet nicht	- Netzspannung überprüfen- Schwimmschalter in höhere Stel-lung bringen
Gerät fordert nicht -	Einlaufsieb verstopt- Druckschlauch geknicht	- Einlaufsieb mit Wasserstrahl reini-gen- Knickstelle beheben
Gerät schaltet nicht aus	- Schwimmschalter kann nicht absin- ken	- Gerät auf dem Schachtboden rich-tig aufstellen
Fördermenge unge-nugend	- Einlauf verstopt- Leistung verringit, durch stark verschmutzte und schmirgeldne Wasserbeimengungen	- Einlauf reinigen- Gerät reinigen und Verschleiße ersetzen
Gerät schaltet nach kurzer Laufzeit ab	- Motorschutz schaltet das Gerät we-gen zu starker Wasserverschmut-zung ab- Wassertemperatur zu hoch, Motor-schutz schaltet ab	- Netzsteckerziehen und Gerät so- wie Schacht reinigen- Auf maximale Wassertemperatur von 35 Grad achten!

D

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*Pumpenrad
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt.itte beachten Si, dass ourere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt aber nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind: - Schaden am Gerä, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräns an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

4. Schaden am Gerät, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) entstandens sind.

5. Schaden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zureckzuführen sind.

6. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

7. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zuruck.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
- Servicestellen Vorort für Benzingeräte
Defekte Geräte anmelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6-94405 Landau/Isar (Deutschland)

GB

Table of contents

Optagen effekt 730 watt

Ydelse maks. 16500 I/h

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

7. Byta ut nätkabeln

Fara!

Endast for EU-länder

4. Technische gegevens

GE-DP 7330 LL

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Anteil

Schmutzwasserpumpe GE-DP 5220 LL/GE-DP 7330 LL (Einhell)

□87/404/EC_2009/105/EC

2005/32/EC_2009/125/EC

2006/95/EC

2006/28/EC

2004/108/EC

2004/22/EC

1999/5/EC

□97/23/EC

Landau/Isar, den 29.09.2014

WangProduct-ManagementWelchseigartner/General-Manager

First CE:14

Art-No.:41.707.80/41.707.90 I-No.:11013
