BRUKSANVISNING GEDP 7330 LL EINHELL

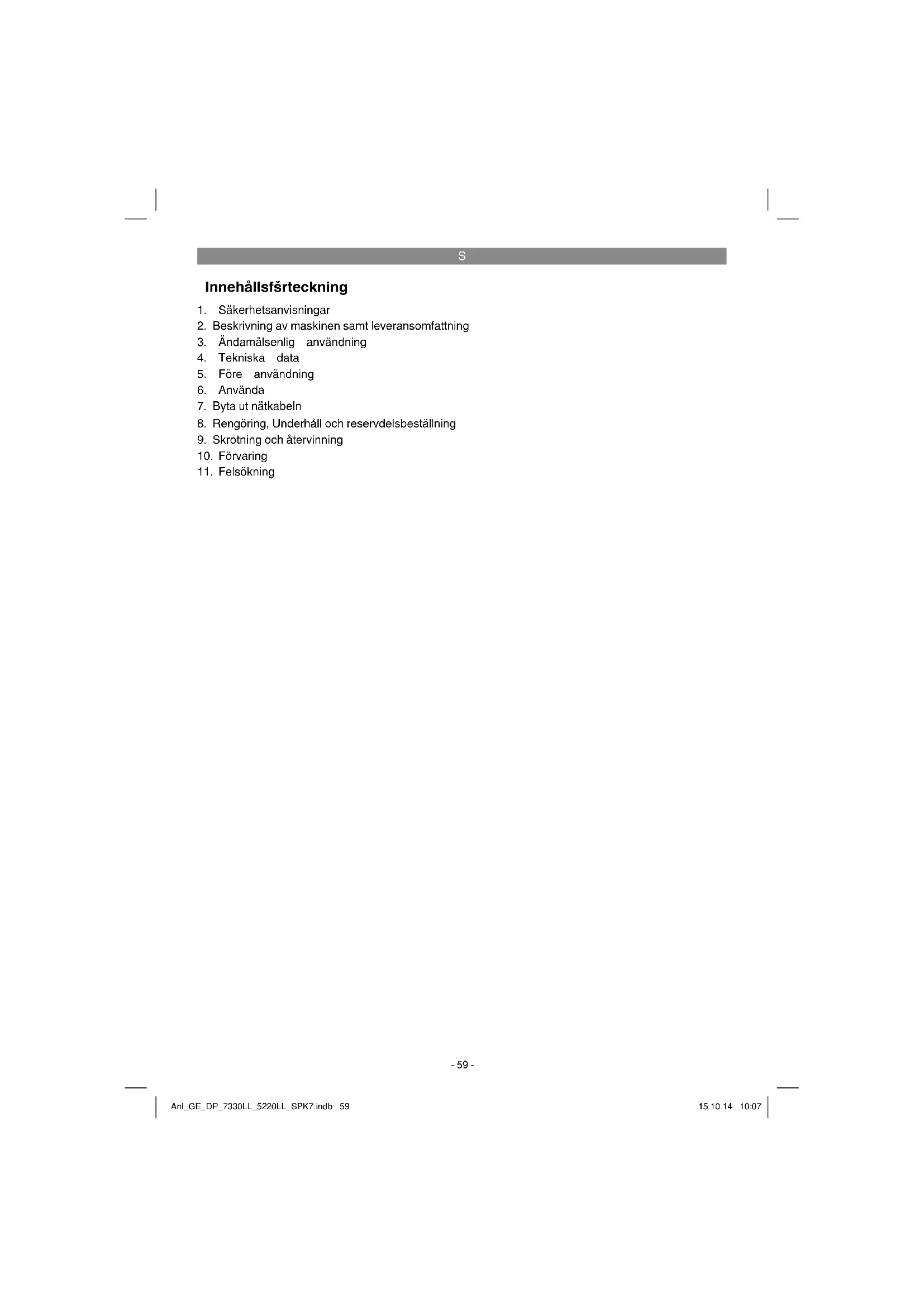

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

8. Rengöring, Underhåll och reservdelsbeställning

9. Skrotning och återvinning

Denna apparat kan användas av barn från 8 års ålder samt av per- soner med begränsade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av ap- paraten och förstår vilka faror som kan uppstå. Barn får inte leka med apparaten. Barn får endast rengöra och underhålla apparaten under uppsikt. Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Anl_GE_DP_7330LL_5220LL_SPK7.indb 60Anl_GE_DP_7330LL_5220LL_SPK7.indb 60 15.10.14 10:0715.10.14 10:07S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Fara! Pumpen ska anslutas till en strömförsörjning som skyd- das av en jordfelsbrytare (RCD) med max. 30 mA märk- ström (enl. VDE 0100, del 702 och 738). Pumpen är inte avsedd för användning i simbassänger, plaskdammar av olika slag eller andra vattendrag i vilka personer eller djur kan vistas medan apparaten är i drift. Pumpen får inte tas i drift medan personer eller djur befi nner sig i farozonen. Fråga din elinstallatör! Fara!

Innan du tar pumpen i drift måste du låta en fackman kontrollera att, jordningen, nollningen, jordfelsbrytaren fungerar på avsett vis och motsvarar säkerhetsföreskrif- terna som har utgetts av ener- gibolaget.

Skydda elektriska stickkontak- ter mot väta.

Vid risk för översvämningar måste stickkontakterna pla- ceras på en plats där det inte finns risk för att de översväm- mas.

Tilltag lämpliga åtgärder för att förhindra att barn kommer åt pumpen.

Risk för att vätskan smutsas ned om smörjmedel rinner ut.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

3. Skruv för höjdinställning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen. Anl_GE_DP_7330LL_5220LL_SPK7.indb 61Anl_GE_DP_7330LL_5220LL_SPK7.indb 61 15.10.14 10:0715.10.14 10:07S

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Pumpen som du har köpt är avsedd för pumpning av vatten vars max. temperatur uppgår till 35°C. Denna pump får inte användas till andra vätskor. Detta gäller särskilt för motorbränsle, rengörings- medel eller andra kemiska produkter! Innan pumpen tas i drift måste du informera dig om ev. särskilda villkor gäller för installationen. Om t ex strömavbrott, nedsmutsning eller en defekt packning kan leda till materiella skador, måste extra skyddsåtgärder installeras. Dessa skyddsåtgärder är till exempel: Parallellt löpande pumpar på en separat säkrad strömkrets, fuktighetssensorer för frånkoppling samt liknande säkerhetsanordningar. Kontakta tvunget en behörig VVS-installatör om du är osäker. Pumpen kan användas inom alla områden där vatten måste pumpas, t ex inom hushåll, trädgård eller många andra tillämpningar. Pumpen får inte användas i simbassänger! Om pumpen ska användas i vattendrag med naturlig, slammig botten bör pumpen placeras upphöjt från botten, t ex på tegelstenar. Pumpen är inte avsedd för kontinuerlig använd- ning, t ex som cirkulationspump i en damm. Detta skulle leda till en markant förkortning av pumpens avsedda livslängd eftersom pumpen inte har konstruerats för en kontinuerlig belastning. Pumpen får endast användas till sitt avsedda än- damål. Användningar som sträcker sig utöver det- ta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller indust- riell användning. Vi ger därför ingen garanti om pumpen används inom kommersiella, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter. Om smörjolja/smörjmedel läcker ut fi nns det risk för att vattnet förorenas.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

stationärt med en fast rörledning eller

stationärt med en flexibel slangledning Pumpen ska fästas med en lina i upphängningsö- glan (bild 2/pos. 6). Den maximala kapaciteten kan endast uppnås med största möjliga ledningsdiameter. Om mindre slangar eller ledningar ansluts kommer kapacite- ten att reduceras. Om universal-slanganslutnin- gen (bild 1/pos. 1) används, bör den kortas av till den aktuella anslutningen enligt beskrivningen i bild 9 så att kapaciteten inte reduceras i onödan. Flexibla slangledningar ska fästas vid universal- slanganslutningen med en slangklämma (med- följer ej). Kom ihåg! Vid installation måste man beakta att pumpen inte får monteras fritt hängande i tryckledningen eller nätkabeln. Pumpen ska hängas upp i det härför avsedda handtaget eller upphängningsöglan, eller ställas på schaktets botten. För att garantera att pumpen fungerar på avsett vis ska schaktets botten alltid vara fri från slam och annan smuts. Om vattennivån är för låg fi nns det risk för att slam som fi nns i schaktet snabbt torkar in och hindrar pumpen från att starta. Av denna anled- ning är det nödvändigt att pumpen kontrolleras regelbundet (gör provstart). Schaktet där pumpen befi nner sig bör minst upp- visa måtten 50 x 50 x 50 cm så att fl ottörbrytaren kan röra sig fritt.

5.2 Ansluta till elnätet

Fara! Pumpen som du har köpt är redan utrustad med en jordad stickkontakt. Pumpen är avsedd för anslutning till ett jordat stickuttag med 230 V ~ 50 Hz. Övertyga dig om att stickuttaget har kopplats till en tillräckligt dimensionerad säkring (minst 6 A) och befi nner sig i intakt skick. Sätt in stickkontakten i stickuttaget. Pumpen är nu drift- beredd. Fara! För att undvika risker får denna arbetsuppgift endast utföras av en behörig elinstallatör eller av vår kundtjänst.

Efter att du läst igenom installations- och bruk- sanvisningen noggrant kan du använda pumpen. Beakta nedanstående punkter.

Kontrollera att pumpen har ställts säkert.

Kontrollera att tryckledningen har monterats på föreskrivet sätt.

Kontrollera att den elektriska anslutningen uppgår till 230 V ~ 50 Hz.

Kontrollera att den elektriska stickkontakten är intakt.

Se till att nätanslutningen aldrig utsätts för fukt eller vatten.

Låt aldrig pumpen köra torrt.

Dra ut stickkontakten ur stickuttaget om du vill stänga av pumpen. Ställa in till-/från-kopplingspunkten Ställ in till- resp. frånkopplingspunkten steglöst genom att skjuta pumpens höjdinställning i av- sedd riktning. Först måste skruven (bild 3/pos. 3) lossas. Ställ in kopplingsdiff erensen universellt genom att förlänga eller förkorta fl ottörkabeln (bild 3).

Flottörbrytaren måste vara placerad så att kopplingshöjden: TILL och kopplingshöjden: FRÅN kan uppnås lätt och utan mycket kraft. Kontrollera detta genom att ställa pumpen i en behållare med vatten. Lyft upp flottörbry- taren försiktigt för hand och sänk den sedan igen. Du kan därmed kontrollera om pumpen slås till resp. ifrån.

Se även till att avståndet mellan flottörbryta- rens huvud och kabelhållaren inte är mindre än 10 cm (bild 3). Om avståndet är alltför litet är det inte säkert att flottörbrytaren kommer att fungera.

När du ställer in flottörbrytaren måste du se till att flottörbrytaren inte rör vid botten innan pumpen slås ifrån. Varning! Risk för att pum- pen kör torrt. Manuell drift Flottörbrytaren ska monteras enligt bild 1. Detta innebär att pumpen ständigt är i drift. I detta drifts- lag ska pumpen ständigt hållas under uppsikt så att den inte kör torrt. Pumpen ska slås ifrån (dra Anl_GE_DP_7330LL_5220LL_SPK7.indb 63Anl_GE_DP_7330LL_5220LL_SPK7.indb 63 15.10.14 10:0715.10.14 10:07S

ut stickkontakten) när tryckledningen inte längre avger något vatten. Drift i smutsvatten (bild 4/5):

Vrid pumpen uppåt i motsols riktning tills det tar emot (bild 4/5). Drift för fl atsugning (bild 5):

Vrid pumpen nedåt i medsols riktning tills det tar emot (bild 5).

I drift för flatsugning kan vattnet sugas ända ned till 1 mm.

Tänk på att endast klart vatten kan sugas upp. Kom ihåg! För att pumpen ska kunna användas till fl atsug- ning krävs ett vattendjup på minst 10 mm.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

8.2 Rengöra insugningslådan och pumphuset

1. Skruva ut de tre skruvarna (bild 6/pos. B) i

2. Vrid pumpen uppåt tills det tar emot (bild 5).

Kom ihåg tungans (bild 5/pos. A) position och ta sedan av insugningslådan (bild 7/pos. 4).

3. Rengör insugningslådan (bild 7/pos. 4) och

pumphjulhuset (bild 7/pos. C) med klart vat- ten.

4. Montera samman i omvänd ordningsföljd.

5. När delarna har monterats samman ska tun-

I maskinens inre fi nns inga delar som kräver un- derhåll.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info Anl_GE_DP_7330LL_5220LL_SPK7.indb 64Anl_GE_DP_7330LL_5220LL_SPK7.indb 64 15.10.14 10:0715.10.14 10:07S

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_GE_DP_7330LL_5220LL_SPK7.indb 65Anl_GE_DP_7330LL_5220LL_SPK7.indb 65 15.10.14 10:0715.10.14 10:07S

Störningar Orsaker Åtgärder Pumpen startar ej - Nätspänning saknas - Flottörbrytare kopplar inte in - Kontrollera nätspänningen. - Flytta fl ottörbrytaren till ett högre läge Pumpen matar inte - Inloppssilen tilltäppt - Tryckslangen har vikts - Rengör inloppssilen med vatten- stråle - Räta ut slangen som har vikts Pumpen kopplas inte ifrån - lottörbrytaren kan inte sjunka - Ställ pumpen rätt på schaktets bot- ten Otillräcklig kapacitet - Inloppssilen tilltäppt - Reducerad prestanda pga. kraftigt smutsiga och nötande föroreningar i vattnet - Rengör inloppssilen - Rengör pumpen och byt ut slitage- delarna Pumpen kopplas ifrån efter kort tids drift - Motorbrytaren kopplar ifrån pum- pen pga. hög smutshalt i vattnet - Vattentemperaturen för hög, motor- brytaren kopplar ifrån - Dra ut stickkontakten och rengör pumpen samt schaktet - Beakta maximal vattentemperatur 35°C! Anl_GE_DP_7330LL_5220LL_SPK7.indb 66Anl_GE_DP_7330LL_5220LL_SPK7.indb 66 15.10.14 10:0715.10.14 10:07S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_GE_DP_7330LL_5220LL_SPK7.indb 67Anl_GE_DP_7330LL_5220LL_SPK7.indb 67 15.10.14 10:0715.10.14 10:07S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Skovelhjul Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GE_DP_7330LL_5220LL_SPK7.indb 68Anl_GE_DP_7330LL_5220LL_SPK7.indb 68 15.10.14 10:0715.10.14 10:07S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas

inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister i produkten som bevisligen kan härledas till materi-

al- eller tillverkningsfel. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GE_DP_7330LL_5220LL_SPK7.indb 69Anl_GE_DP_7330LL_5220LL_SPK7.indb 69 15.10.14 10:0715.10.14 10:07HR/BIH
