BEDIENUNGSANLEITUNG FM102DAB IMG STAGE LINE

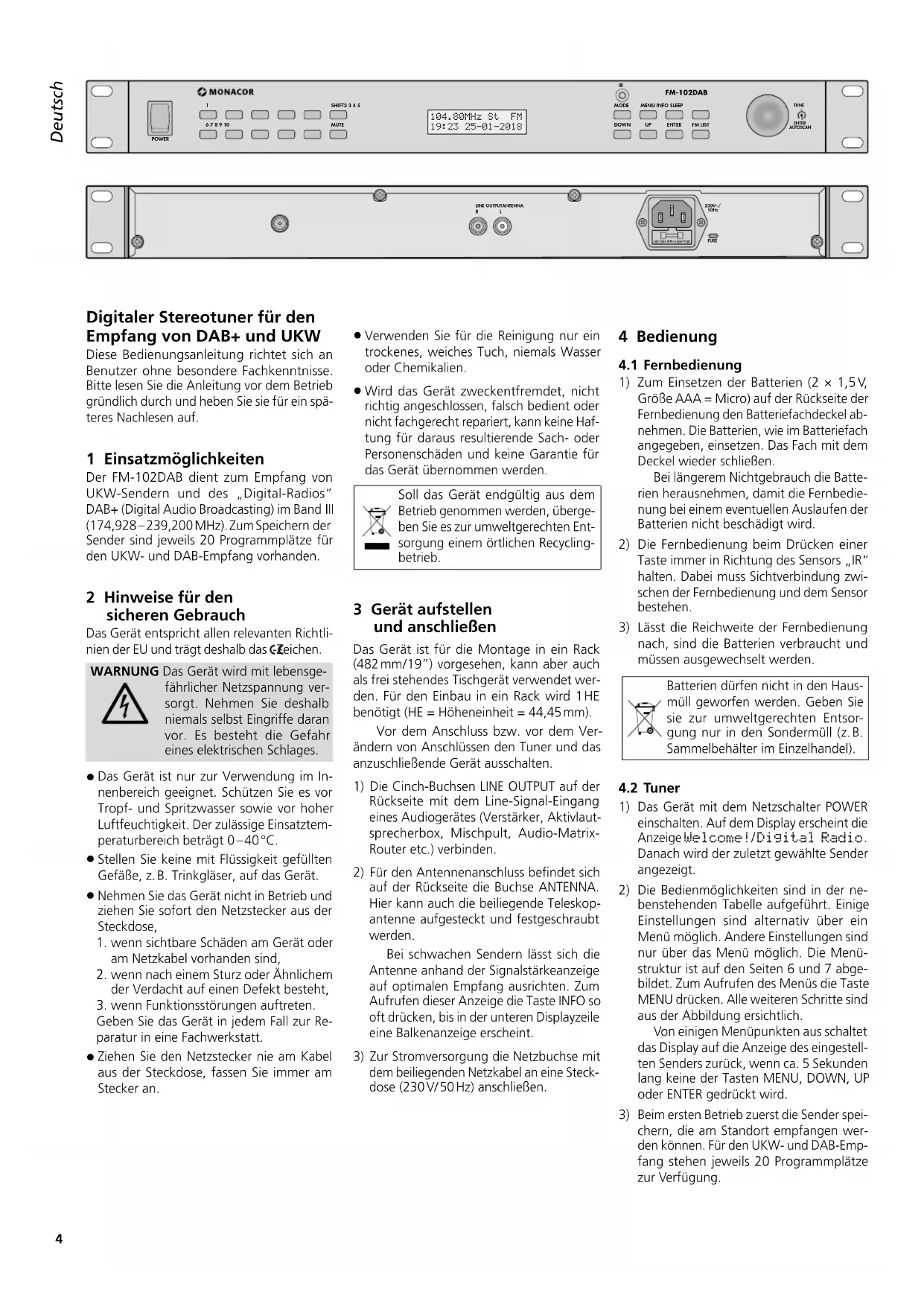

FM-102DAB R L LINE OUTPUTANTENNA230V~/50Hz FUSE Deutsch Deutsch Seite Inhalt Digitaler Stereotuner für den Empfang von DAB+ und UKW Diese Bedienungsanleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein spä- teres Nachlesen auf. 1 Einsatzmöglichkeiten Der FM-102DAB dient zum Empfang von UKW-Sendern und des „Digital-Radios“ DAB+ (Digital Audio Broadcasting) im BandIII (174,928 – 239,200 MHz). Zum Speichern der Sender sind jeweils 20 Programmplätze für den UKW- und DAB-Empfang vorhanden. 2 Hinweise für den sicherenGebrauch Das Gerät entspricht allen relevanten Richtli- nien der EU und trägt deshalb das -Zeichen. WARNUNG Das Gerät wird mit lebensge- fährlicher Netzspannung ver- sorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor. Es besteht die Gefahr eines elektrischen Schlages.

Das Gerät ist nur zur Verwendung im In- nenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztem- peraturbereich beträgt 0 – 40 °C.

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.

Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose,

1. wenn sichtbare Schäden am Gerät oder

am Netzkabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem

der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Re- paratur in eine Fachwerkstatt.

Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.

Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fach gerecht repariert, kann keine Haf- tung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden. Soll das Gerät endgültig aus dem Betrieb genommen werden, überge- ben Sie es zur umweltgerechten Ent- sorgung einem örtlichen Recycling- betrieb. 3 Gerät aufstellen undanschließen Das Gerät ist für die Montage in ein Rack (482 mm / 19”) vorgesehen, kann aber auch als frei stehendes Tischgerät verwendet wer- den. Für den Einbau in ein Rack wird 1 HE benötigt (HE = Höheneinheit = 44,45 mm). Vor dem Anschluss bzw. vor dem Ver- ändern von Anschlüssen den Tuner und das anzuschließende Gerät ausschalten.

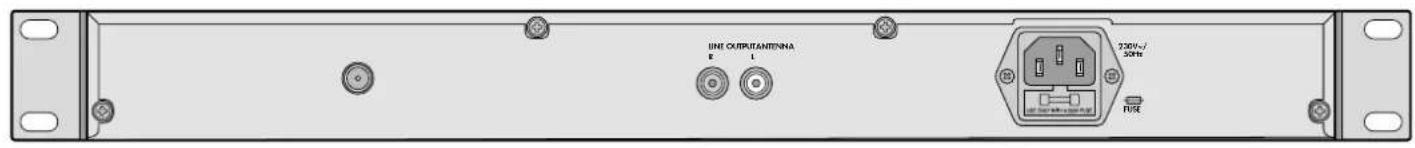

1) Die Cinch-Buchsen LINE OUTPUT auf der

Rückseite mit dem Line-Signal-Eingang eines Audiogerätes (Verstärker, Aktivlaut- sprecherbox, Mischpult, Audio-Matrix- Router etc.) verbinden.

2) Für den Antennenanschluss befindet sich

auf der Rückseite die Buchse ANTENNA. Hier kann auch die beiliegende Teleskop- antenne aufgesteckt und festgeschraubt werden. Bei schwachen Sendern lässt sich die Antenne anhand der Signalstärkeanzeige auf optimalen Empfang ausrichten. Zum Aufrufen dieser Anzeige die Taste INFO so oft drücken, bis in der unteren Displayzeile eine Balkenanzeige erscheint.

3) Zur Stromversorgung die Netzbuchse mit

dem beiliegenden Netzkabel an eine Steck- dose (230 V/ 50 Hz) anschließen. 4 Bedienung

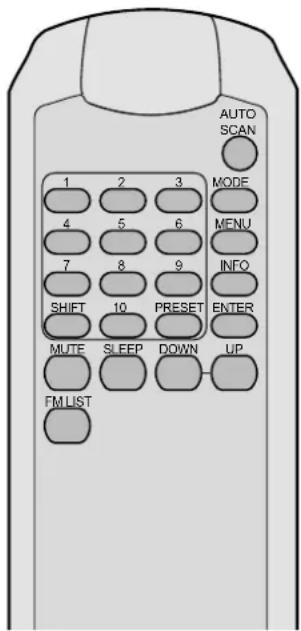

Zum Einsetzen der Batterien (2 × 1,5 V, Größe AAA = Micro) auf der Rückseite der Fernbedienung den Batteriefachdeckel ab- nehmen. Die Batterien, wie im Batteriefach angegeben, einsetzen. Das Fach mit dem Deckel wieder schließen. Bei längerem Nichtgebrauch die Batte- rien herausnehmen, damit die Fernbedie- nung bei einem eventuellen Auslaufen der Batterien nicht beschädigt wird.

Die Fernbedienung beim Drücken einer Taste immer in Richtung des Sensors „IR“ halten. Dabei muss Sichtverbindung zwi- schen der Fernbedienung und dem Sensor bestehen.

Lässt die Reichweite der Fernbedienung nach, sind die Batterien verbraucht und müssen ausgewechselt werden. Batterien dürfen nicht in den Haus- müll geworfen werden. Geben Sie sie zur umweltgerechten Entsor- gung nur in den Sondermüll (z. B. Sammelbehälter im Einzelhandel).

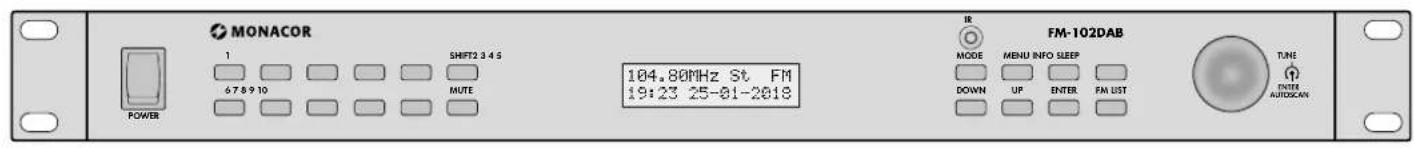

Das Gerät mit dem Netzschalter POWER einschalten. Auf dem Display erscheint die Anzeige Welcome!

Danach wird der zuletzt gewählte Sender angezeigt.

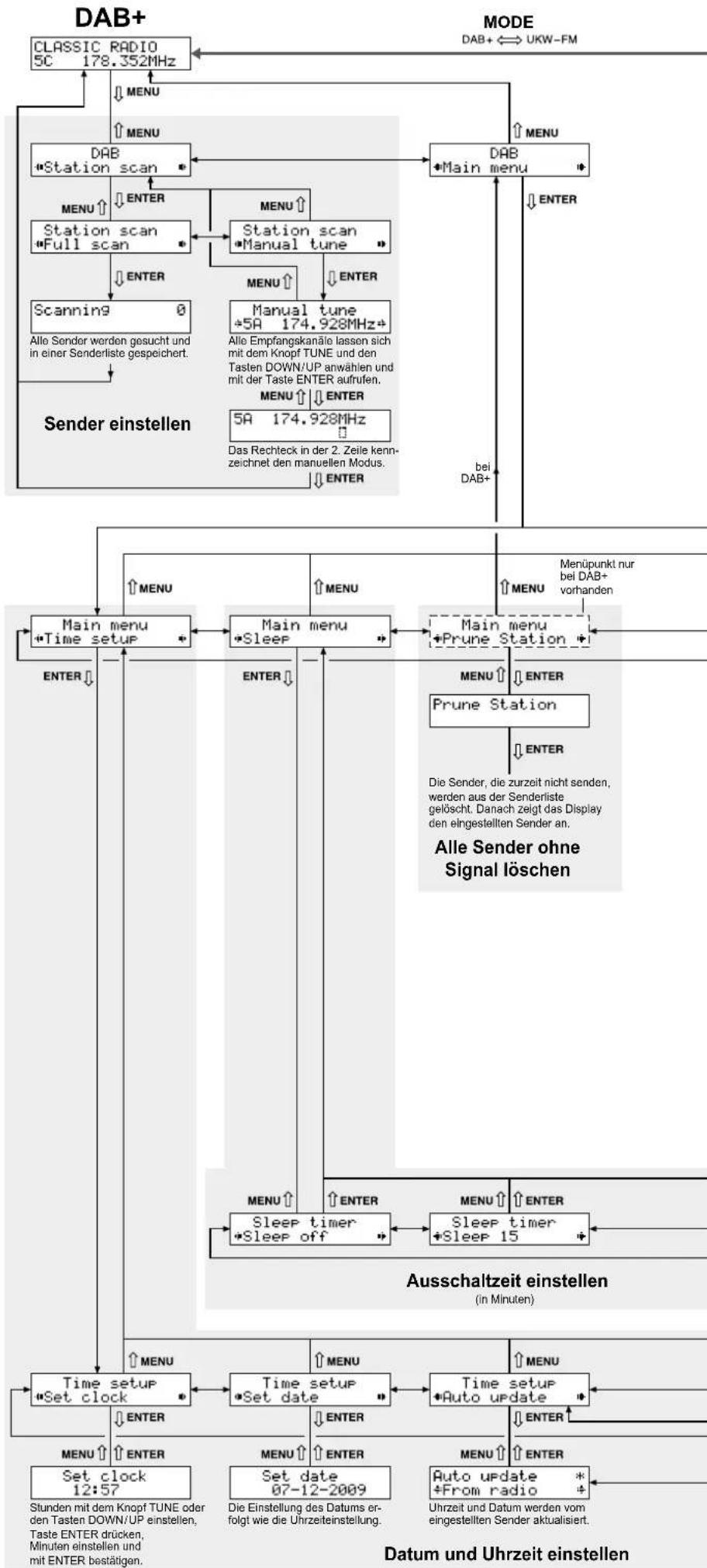

Die Bedienmöglichkeiten sind in der ne- benstehenden Tabelle aufgeführt. Einige Einstellungen sind alternativ über ein Menü möglich. Andere Einstellungen sind nur über das Menü möglich. Die Menü- struktur ist auf den Seiten 6 und 7 abge- bildet. Zum Aufrufen des Menüs die Taste MENU drücken. Alle weiteren Schritte sind aus der Abbildung ersichtlich. Von einigen Menüpunkten aus schaltet das Display auf die Anzeige des eingestell- ten Senders zurück, wenn ca. 5 Sekunden lang keine der Tasten MENU, DOWN, UP oder ENTER gedrückt wird.

• Beim ersten Betrieb zuerst die Sender spei- chern, die am Standort empfangen wer- den können. Für den UKW- und DAB-Emp- fang stehen jeweils 20 Programmplätze zur Verfügung.5 Deutsch 5 Technische Daten DAB+ Empfangsfrequenz: ,928 MHz bis 239,200 MHz Trennschärfe zum Nachbarkanal: ≥ 31 dB zu entfernteren Kanälen: ≥ 49 dB Empfindlichkeit: p. 174
• −97 dB UKW Empfangsfrequenz: p. 87
• ,5 – 108 MHz Abstimmschritt: p. 50
• kHz Empfindlichkeit: p. 10
• μV Ausgang Ausgangpegel: ,4 V Anschluss: p. 0
• Cinch Allgemeine Daten Stromversorgung: V/ 50 Hz Leistungsaufnahme: p. 230
• max. 50 VA Einsatztemperatur: p. 0
• – 40 °C Abmessungen (B × H × T): 482 × 44 × 210 mm, 1 HE (Höheneinheit) Gewicht: ,15 kg Änderungen vorbehalten Diese Bedienungsanleitung ist urheberrechtlich für MONACOR INTERNATIONAL GmbH & Co. KG ge-schützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.TasteFunktionauf der Fernbedienung am Gerät MODE × ×Umschalten zwischen — UKW-Empfang (Display zeigt oben rechts FM) — DAB-Empfang ( FM ausgeblendet)DAB-Sender speichernAUTO SCAN × ×Alle Sender suchen und automatisch in einer Liste speichern:Die Taste / den Knopf 2 s gedrückt halten, bis Scanning angezeigt wird. Alle Sender sind gespeichert, wenn das Display den 1. Sender aus der Liste anzeigt. TUNE DOWN UP p. 2

Einen Sender aus der Liste aufrufen:Den Knopf TUNE drehen und die Taste ENTER* drücken oder die Taste DOWN oder UP (mehrfach) drücken und die Taste ENTER* drücken.PRESET ×Den eingestellten Sender auf einen Programmplatz 1 – 20 speichern:1. Die Taste PRESET drücken.2. Die gewünschte Programmnummer mit der Taste DOWN oder UP wählen.3. Die Taste ENTER 2 Sekunden gedrückt halten, bis PRESET … saved angezeigt wird.UKW-Sender speichernAUTO SCAN × ×Alle Sender suchen und automatisch in einer Liste speichern:Die Taste / den Knopf 2 s gedrückt halten, bis Scanning angezeigt wird. Alle Sender sind gespeichert, wenn das Display den 1. Sender aus der Liste anzeigt.FM LIST × ×Einen Sender aus der Senderliste aufrufen:1. Die Taste FM LIST drücken: Das Display zeigt FM Station List an.2. Durch Drehen des Knopfs TUNE oder durch Drücken der Taste DOWN oder UP den Sender anwählen.3. Mit der Taste ENTER* den Sender aufrufen.DOWN UP × ×Den Sendersuchlauf starten: Die Taste gedrückt halten, bis die Zahlen der Frequenzanzeige durchlaufen.Feinabstimmung in 0,05-MHz-Schritten: Die Taste (mehrfach) kurz drücken.TUNE ×Manuelle Sendereinstellung: Den Knopf drehen.PRESET ×Den eingestellten Sender auf einen Programmplatz 1 – 20 speichern:1. Die Taste PRESET drücken.2. Die gewünschte Programmnummer mit der Taste DOWN oder UP wählen.3. Die Taste ENTER 2 Sekunden gedrückt halten, bis PRESET … saved angezeigt wird.Gespeicherte Sender aufrufen1… 10, SHIFT × ×Nr. Tasten 4 4 10 10 18 SHIFT, 8 20 SHIFT, 10TUNE ×Den Knopf TUNE drehen.Bei DAB+: Einen Sender aus der Liste auswählen und mit der Taste ENTER* aufrufen.Bei UKW: Den Empfangsbereich manuell in 0,05-MHz-Schritten durchstimmen.PRESET ×Den vorherigen / nächsten Sender aufrufen:1. Die Taste PRESET drücken.2. Die Taste DOWN oder UP (mehrfach) drücken. Ein Programmplatz ohne gespeicherten Sender wird mit Preset . . empty angezeigt.3. Die Taste ENTER* drücken.Weitere FunktionenMUTE × ×Den Ton aus- und wieder einschalten.INFO × ×Auswahl der angezeigten Zusatzinformation bei DAB+ × ×

(radio data system bei UKW, Anzeige None bei fehlender Info) Informationen zum Titel / zur Sendung ..[ ABBA - Mama Mia ] Genre ...........................[ Pop Music ] Name der Sendeanstalt..............[ DR Deutschland ] Uhrzeit / Datum ....................[ 15:29 16-01-2018] Kanal und Frequenz ................[ 5C 178.352MHZ ] Datenrate, Mono / Stereo.............[ 72kbps Stereo ] Signalstärke ......................[ ƈƈƈƈƈƈƈ ] Fehlerrate ........................[ Signal error 2 ] SLEEP × ×Automatisches Ausschalten des Tuners:1. Die Taste SLEEP drücken, sodass Sleep off angezeigt wird.2. Mit der Taste DOWN oder UP oder mit dem Knopf TUNE die Zeit in Minuten bis zum Ausschalten einstellen.3. Die Taste ENTER* drücken.4. Die Restlaufzeit lässt sich mit der Taste SLEEP ein- und ausblenden. Bei einge- blender Zeit kann die Funktion wieder ausgeschaltet werden ( Sleep off). 5. Nach der eingestellten Zeit schaltet sich der Tuner aus. Die Displaybeleuchtung lässt sich jedoch mit jeder Taste kurz einschalten, um die Uhrzeit und das Datum ablesen zu können.6. Zum Wiedereinschalten die Taste SLEEP drücken.Die Ausschaltzeit kann auch über das Menü eingestellt werden.* Anstelle der Taste ENTER kann auch der Drehknopf TUNE – ENTER /AUTOSCAN kurz hineingedrückt werden. (Dieses ist jedoch nicht möglich, wenn die Taste ENTER zum Speichern eines Senders 2 s gedrückt gehalten werden muss.) PRESETSHIFT

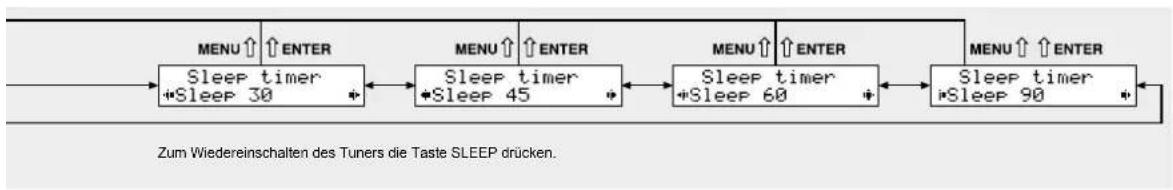

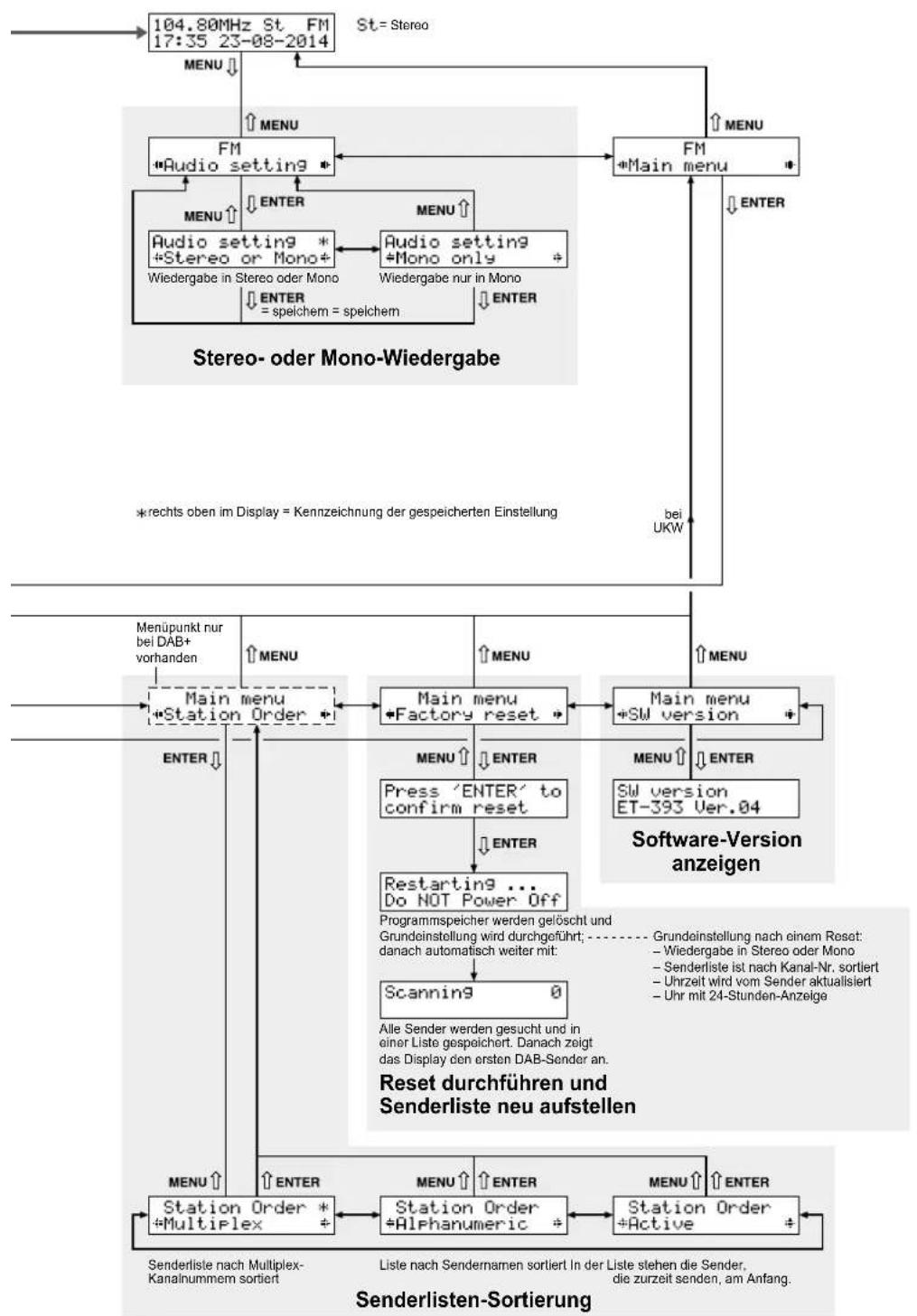

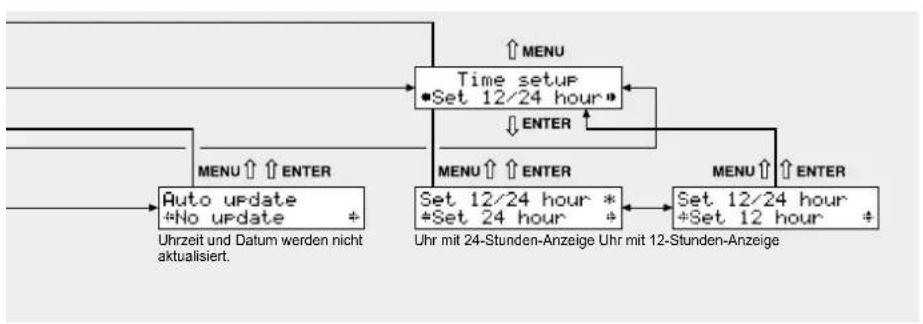

ENTERMENU Wiedergabe in Stereo oder Mono= speichern = speichern= Stereorechts oben im Display = Kennzeichnung der gespeicherten EinstellungWiedergabe nur in Mono Mit der Taste ENTERwird eine Einstellunggespeichert.Mit der Taste MENU wirdein Menüpunkt ohne eineEinstellung zu speichernwieder verlassen.Die Einstellung des Datums er-folgt wie die Uhrzeiteinstellung.Stunden mit dem Knopf TUNE oderden Tasten DOWN/UP einstellen,Taste ENTER drücken,Minuten einstellen undmit ENTER bestätigen.Uhrzeit und Datum werden vomeingestellten Sender aktualisiert. Uhrzeit und Datum werden nichtaktualisiert.Uhr mit 24-Stunden-Anzeige Uhr mit 12-Stunden-Anzeige Menüpunkt oder Einstellung wählen mit Knopf drehen oder Taste drückenAlle Empfangskanäle lassen sichmit dem Knopf TUNE und denTasten DOWN/UP anwählen undmit der Taste ENTER aufrufen.Die Sender, die zurzeit nicht senden,werden aus der Senderlistegelöscht. Danach zeigt das Displayden eingestellten Sender an. Programmspeicher werden gelöscht undGrundeinstellung wird durchgeführt; - - - - - - - -danach automatisch weiter mit:Alle Sender werden gesucht und ineiner Liste gespeichert. Danach zeigtdas Display den ersten DAB-Sender an.Senderliste nach Multiplex-Kanalnummern sortiert Zum Wiedereinschalten des Tuners die Taste SLEEP drücken. Liste nach Sendernamen sortiert In der Liste stehen die Sender, die zurzeit senden, am Anfang.Grundeinstellung nach einem Reset:– Wiedergabe in Stereo oder Mono– Senderliste ist nach Kanal-Nr. sortiert– Uhrzeit wird vom Sender aktualisiert– Uhr mit 24-Stunden-Anzeige Menüpunkt nurbei DAB+vorhanden Menüpunkt nurbei DAB+vorhanden Das Rechteck in der 2. Zeile kenn-zeichnet den manuellen Modus. bei DAB+ beiUKW Alle Sender werden gesucht undin einer Senderliste gespeichert. Stereo- oder Mono-Wiedergabe Datum und Uhrzeit einstellen Ausschaltzeit einstellen (in Minuten) Sender einstellen Alle Sender ohne Signal löschen Senderlisten-Sortierung Reset durchführen und Senderliste neu aufstellen Software-Version anzeigen7 Deutsch
