Tipo di prodotto	Ricevitore audio digitale e FM
Marca	IMG STAGE LINE
Modello	FM102DAB
Dimensioni	482 × 44 × 210 mm (1U)
Peso	2,15 kg
Alimentazione	230 V / 50 Hz
Temperatura di funzionamento	da 0 a 40 °C
Gamma di frequenze FM	87,5 – 108 MHz
Gamma di frequenze DAB+	174,928 – 239,200 MHz
Preselezioni	20 FM + 20 DAB+
Livello di uscita audio	0,4 V (RCA)
Sensibilità FM	10 µV
Sensibilità DAB+	-97 dB
Selettività FM	31 dB (canale adiacente), ≥49 dB (canali distanti)
Antenna	Telescopica inclusa
Telecomando	Sì, con batterie 2× R03
Funzioni principali	Ricerca automatica, preselezioni, display RDS, timer Sleep
Manutenzione e pulizia	Panno morbido e asciutto, senza prodotti chimici
Sicurezza	Uso interno, evitare spruzzi d'acqua, scollegare in caso di danni
Riparabilità	Riparazione solo da tecnico specializzato
Accessori inclusi	Cavo di alimentazione, antenna, telecomando, batterie

Domande frequenti - FM102DAB IMG STAGE LINE

Come accendere l'apparecchio?

Utilizzare l'interruttore POWER situato sul pannello frontale. Il display mostra 'Welcome!' e poi l'ultima stazione selezionata.

Come passare dalla ricezione FM a DAB+?

Premere il tasto MODE del telecomando o del pannello anteriore. Il display mostra 'FM' in alto a destra per la FM, e scompare per il DAB+.

Come cercare automaticamente le stazioni?

Tenere premuto il tasto AUTO SCAN per due secondi. Il display mostra 'Scanning' e tutte le stazioni disponibili vengono memorizzate in una lista.

Come memorizzare una stazione come preimpostazione (preset)?

Selezionare la stazione desiderata, premere PRESET, scegliere un numero (1-20) con DOWN/UP, quindi tenere premuto ENTER per due secondi finché non viene visualizzato 'PRESET ... salvato'.

Come richiamare una preimpostazione?

Premere PRESET, quindi utilizzare DOWN/UP per selezionare il numero desiderato e confermare con ENTER. È anche possibile utilizzare i tasti numerati del telecomando (1-10, SHIFT per 11-20).

Cosa fare se il telecomando non funziona più?

Controllare prima le batterie (2× R03): sostituirle se necessario. Assicurarsi che non ci siano ostacoli tra il telecomando e il sensore IR dell'apparecchio. Se la portata diminuisce, le batterie sono probabilmente esaurite.

Come utilizzare la funzione Sleep (spegnimento automatico)?

Premere SLEEP per visualizzare 'SLEEP off'. Impostare la durata in minuti con DOWN/UP o il pulsante TUNE, quindi confermare con ENTER. Il sintonizzatore si spegnerà dopo il tempo impostato.

Come visualizzare le informazioni aggiuntive (RDS) in FM o DAB+?

Premere più volte il tasto INFO per scorrere le informazioni: nome della stazione, titolo, genere, ora/data, canale, tasso di errore, potenza del segnale, ecc.

Come pulire l'apparecchio?

Utilizzare un panno morbido e asciutto. Non utilizzare mai acqua, prodotti chimici o solventi. Scollegare l'apparecchio prima della pulizia.

Quali sono le importanti precauzioni di sicurezza?

Non aprire mai l'apparecchio (tensione pericolosa). Utilizzarlo solo in interni, al riparo da spruzzi d'acqua e calore (0-40°C). Scollegarlo immediatamente in caso di danni visibili, caduta o malfunzionamento. Le riparazioni devono essere effettuate da un tecnico specializzato.

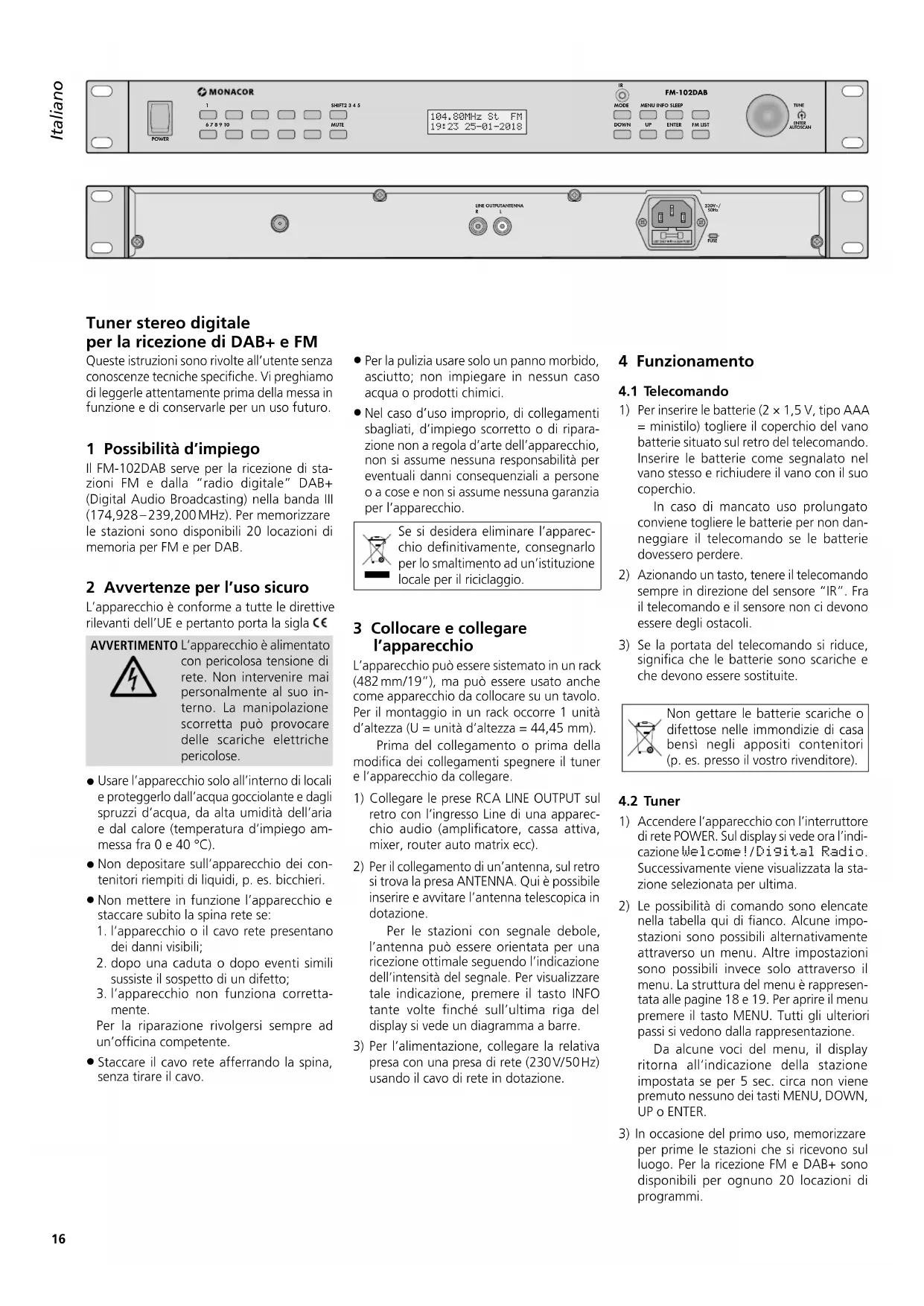

MANUALE UTENTE FM102DAB IMG STAGE LINE

Tuner stereo digitale per la ricezione di DAB+ e FM

Queste istruzioni sono rivolte all'utente senza conoscenze tecniche specifiche. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservare per un uso futuro.

1 Possibilità d'impiego

Il FM-102DAB serve per la ricezione di stazioni FM e alla "radio digitale" DAB+ (Digital Audio Broadcasting) nella banda III (174,928-239,200MHz). Per memorizzare le stazioni sono disponibili 20 localazioni di memoria per FM e per DAB.

2 Avvertenze per l'uso sicuro

L'apparecchio è conforme a tutte le dirittive rilevanti dell'UE e pertanto porta la sigla C€

• Usare l'apparecchio solo all'interno di locali e proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).
  Non depositare sull'apparecchio dei contentitori riempiti di liquidi, p. es. bicchieri.
  Non mettere in funzione l'apparecchio e staccare subito la spina rete se:

• l'apparecchio o il cavo rete presentano dei danni visibili;
  2.undyacutaodopoeventisimilissussisteisospetdiundifetto;

• l'apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad un'officina competente.
- Staccare il cavo rete afferrando la spina, alla tirare il cavo.

• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
• Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilita per eventuali danni consequencesi a persona o a cose e non si assume nessuna garanzia per l'apparecchio.

3 Collocare e collegare I'apparecchio

L'apparecchio più essere sistematico in un rack (482 mm/19"), ma più essere usatoanche comme apparecchio da collocare su un ravolo. Per il montaggio in un rack occorre 1 unità d'altezza (U = unita d'altezza = 44,45mm)

Prima del collegamento o prima della modifica dei collegamenti spegnere il tuning e l'apparecchio da collegare.

1) Collegare le prese RCA LINE OUTPUT sul retro con l'ingresso Line di una apparecchio audio (amplificatore, cassa attiva, mixer, router auto matrix ecc).
2) Per il collegamento di un'antenna, sul retro si trovava la presa ANTENNA. Qui è possibile insereire e avvitare l'antenna telescopia in dotazione.
Per le stazioni con segnale debole, l'antenna può essere orientata per una riscione ottimale seguendo l'indicazione dell'intensità del segnale. Per visualizzare tale indicazione, premere il tasto INFO tante volte finché sull'ultima riga del display si vede un diagramma a barre.
3) Per l'alimentazione, collegare la relativa presa con una presa di rete (230V / 50Hz) usingo il cavo di rete in dotazione.

4 Funzionamento

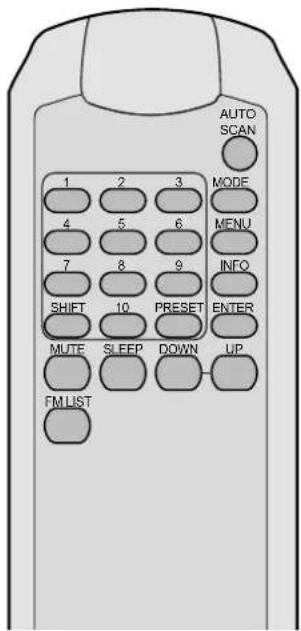

4.1 Telekomando

1) Per insere le batterie (2× 1,5V , tipo AAA = ministilo) togliere il coperchio del vano batterie situato sul retro del telecomando. Inserire le batterie come segnalato nel vano stesso e richiudere il vano con il suo coperchio.

In caso di mancato uso prolongato conviene togliere le batterie per non daneggiare il telecomando se le batterie dovessero perdere.

2) Azionando un tasto, tenere il telecomando sempre in direzione del sensore "IR". Fra il telecomando e il sensore non ci devono essere degli ostacoli.
3) Se la portata del telecomando si riduce, significa che le batterie sono scariche e che devono essere sostituite.

Non gettare le batterie scariche o difettose nelle immondizie di casa bensi negli apposti contentitori (p. es. presso il vosto rivenditore).

4.2 Tuner

1) Accendere l'apparecchio con l'interruttore di rete POWER. Sul display si vede ora l'indicazione Welcome!/Digital Radio. Successivement viene visualizzata la stazione selezionata per ultima.
2) Le possibilità di dato sono elencate nella tabella qui di fianco. Alcune impostazioni sono possibili alternativamenteattraverso un menu. Altre impostazioni sono possibili invece soloattraverso ilmenu. La struttura del menu è rappresentata alle pagine 18 e 19.Per aprire il menu premere il tasto MENU. Tutti gli ulteriori passisi si vedono alla rappresentazione.

Da alcune voci del menu, il display ritorna all'indicazione della stazione impostata se per 5 sec. circa non viene premuto nessuno dei tasti MENU, DOWN, UP o ENTER.

3) In occasione del primo uso, memorizzare per prime le stazioni che si ricevono sul luogo. Per la riscione FM e DAB+ sono disponibili per ognuno 20 localazioni di programmi.

5 Dati tecnici

DAB+

Frequenza di ricezione: .174,928 MHz a 239,200 MHz

Selettivita

contro il canale
adiacente: .. ≥ 31 dB
contro canali
piu distanti: .. ≥ 49 dB

Sensibilità: -97 dB

FM

Frequenza di ricezione: .87,5-108MHz

Passi di sintonizzazione: . . .50 kHz

Sensibilità: 10 μV

Uscita

Livello d'uscita: .0,4 V

Connessione: .RCA

Dati generali

Alimentazione: 230V/50Hz

Potenzaassorbita: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Temperatura d'esercizio: ..0-40°C

Dimensioni (1× h× p): .482× 44× 210mm 1U(unitad'altezza)

Peso: 2,15 kg

Con riserva di modifiche tecniche.

La MONACORE INTERNATIONAL GmbH & Co. KG si riserva agli diritto di elaborazione in qualiasi forma delle presenti istruzioni per l'uso. La riproduzione -anche parziale -per propri scopi commerciali e vietata.

Tasto		Funzione
sul telecomando ↓
sull'apparechio ↓
MODE × ×		Cambio fra —Ricezione FM (il display indica in alto a destra FM) —Ricezione DAB+ (F# non si vede)
Memorizzare le stazioni DAB+
AUTO SCAN × ×		Ricercare tutte le stazioni e memorizzare automaticamente in un elenco: Tenere premuto il tasto/il pulsante per 2 sec., finché si vede Scanning. Tutte le stazioni sono memorizzate se il display visualizza la 1. stazione dell'élenco.
TUNE	× ×	Chiamare una stazione dell'élenco: Girare la manopola TUNE e premere il tasto ENTER* oppure premire il tasto DOWN o UP (più volte) e premere il tasto ENTER*.
DOWN UP	× ×
PRESET ×		Memorizzare la stazione impostata in una location di programmi 1 - 20: 1. Premere il tasto PRESET. 2. SeLECTIONI are numero del programma con il tasto DOWN o UP. 3. Tener premuto per 2 sec. il tasto ENTER分钟后 si vede PRESET ... saved.
Memorizzare le stazioni FM
AUTO SCAN × ×		Ricercare tutte le stazioni e memorizzare automaticamente in un elenco: Tenere premuto il tasto/il pulsante per 2 sec., finché si vede Scanning. Tutte le stazioni sono memorizzate se il display visualizza la 1. stazione dell'élenco.
FM LIST × ×		Chiamare una stazione dell'élenco: 1. Premere il tasto FM LIST: il display indica FM Station List. 2. Girando la manopola TUNE o premendo il tasto DOWN o UP selezioneare la stazione. 3. Con il tasto ENTER* chiamare la stazione.
DOWN UP × ×		Avviare la ricerca automatica: Tener premuto il tasto finché scorrono i dati dell'indicazione della frequenza. Sintonizzazione fine a passi di 0,05 MHz; Premere il tasto breveamente (più volte).
TUNE	×	Impostazione manuale delle stazioni: girare la manopola.
PRESET ×		Memorizzare la stazione impostata in una location di programmi 1 - 20: 1. Premere il tasto PRESET. 2. SeLECTIONI are numero del programma con il tasto DOWN o UP. 3. Tener premuto per 2 sec. il tasto ENTER分钟后 si vede PRESET ... saved.
Chiamare le stazioni memorizzate
1...10,SHIFT	× ×	N. Tasti 4 4 10 10 18 SHIFT, 8 20 SHIFT, 10
TUNE	×	Girare la manopola TUNE. Con DAB+: Scegliere una stazione dell'élenco e chiamarla con il tasto ENTER*. Con FM: Scrollare il Campo di ricezione a passi di 0,05 MHz.
PRESET ×		Chiamare la stazione precedente / successiva: 1. Premere il tasto PRESET. 2. Premere il tasto DOWN o UP (più volte). Una location di programma + stazione memorizzata viene segnalata con Preset ... empty. 3. Premere il tasto ENTER*.
Ulteriori funzioni
MUTE	× ×	Disattivare l'audio e attivarlo di nuovo.
INFO	× ×	Selezione delle informazioni supplementari visualizzate con DAB+ RDS (radio data system con FM, informazione None se l'informatione manca) × × Informazioni sul titolo/sulla trasmissione. [RBBA - Mama Mia] × × Genre...... [Pop Music] × - Nome della stazione...... [RADIO 24] × × Ora/Data...... [15:29 16-01-2018] × - Canale e frequenza...... [5C 178.352MHz] × - Datarate, mono/stereo...... [72kbs Stereo] × × Intensità del segnale...... [信号错误] × - Tasso di errori...... [Signal error 2]

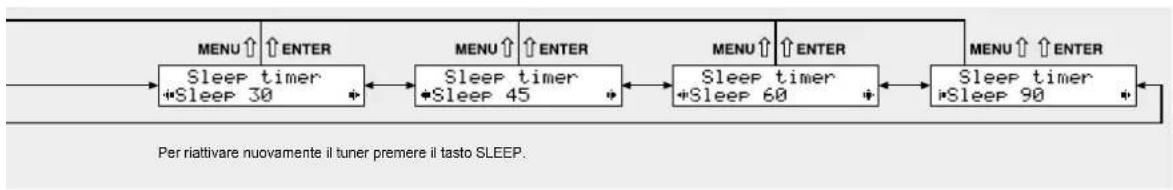

SLEEP	× ×	Spegnimento automatico del tuner: 1. Premere il tasto SLEEP in modo da Vedere Sleep off. 2. Con il tasto DOWN o UP oppure con la manopola TUNE impostare il tempo in minuti fino allo spegnimento. 3. Premere il tasto ENTER*. 4. Il tempo residuo più essere visualizzato e nascosto con il tasto SLEEP. Con il tempo visualizzato, si potr disattivare la funzione (Sleep off). 5. Dopio il tempo impostato, il tuner si spegne. L'illuminazione del display più comunque essere attivata brevamente azionando un qualiasi s tasto per poter leggere l'ora e la data. 6. Per la nuova accensione premere il tasto SLEEP. Il tempo di spegnimento più essere impostatoanche tramite il menu.
* Al dato del tasto ENTER si più premere brevamente nelle manopola TUNE - ENTER AUTOSCAN. (Tuttavia,之意 non è possibile se il tasto ENTER delve ri- manere premuto per 2 secondi per salvare una stazione.)

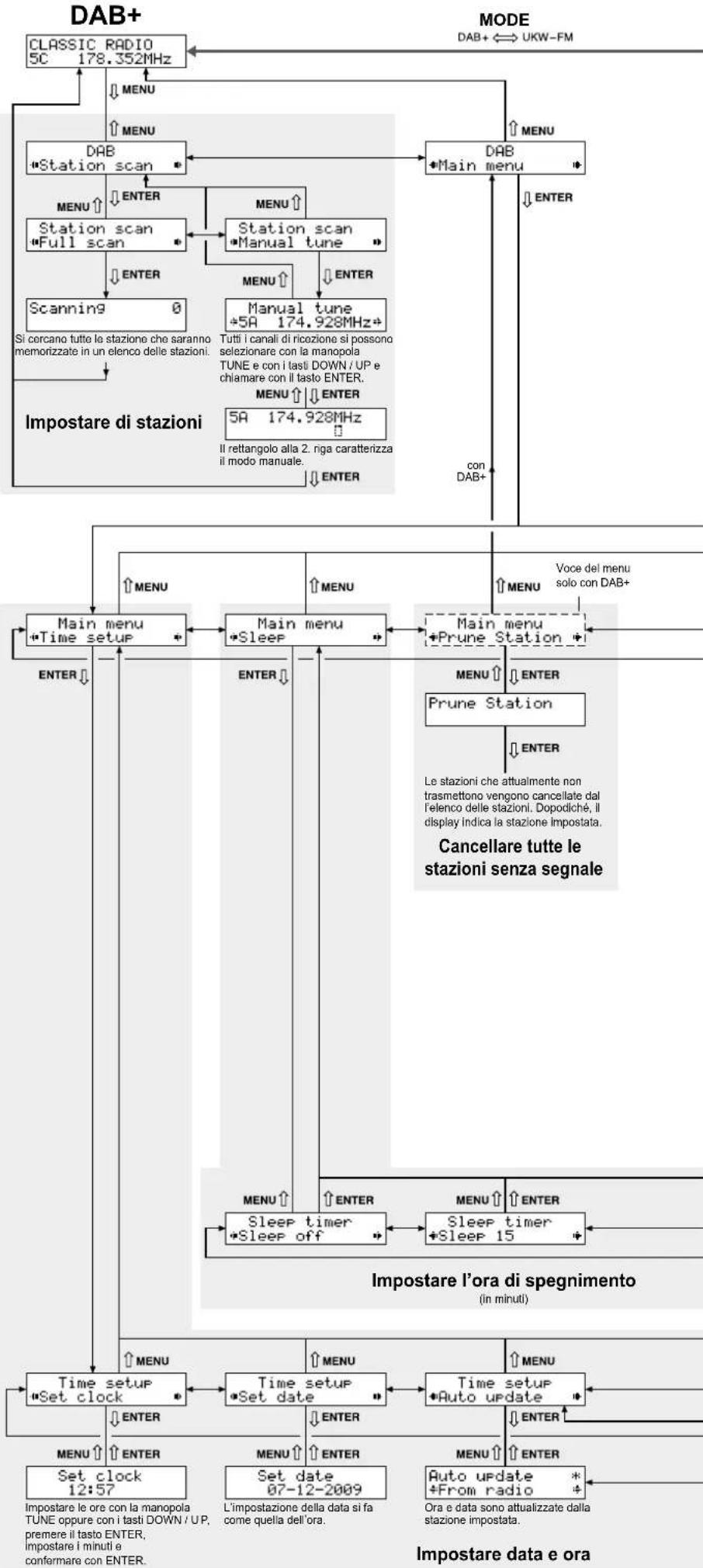

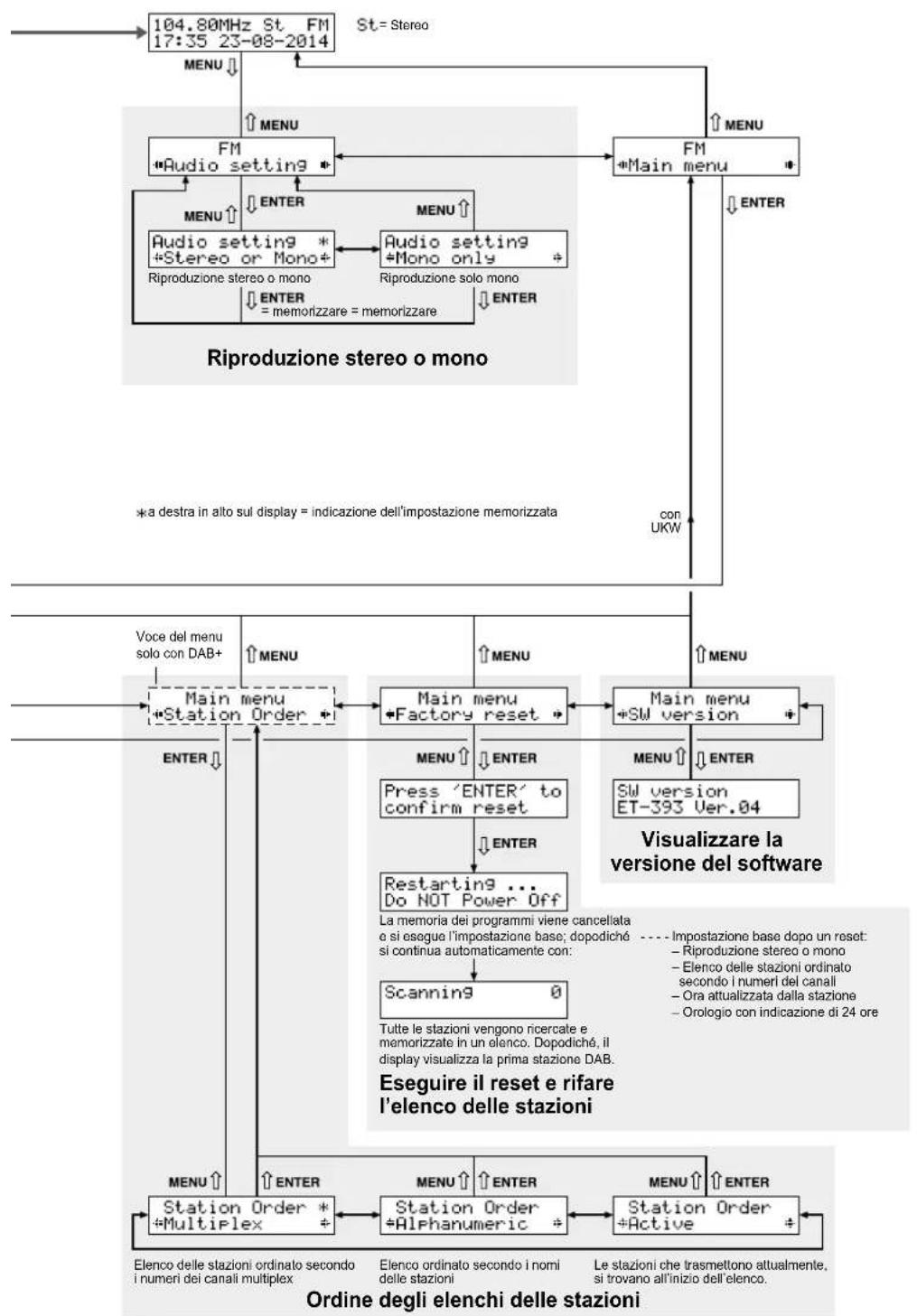

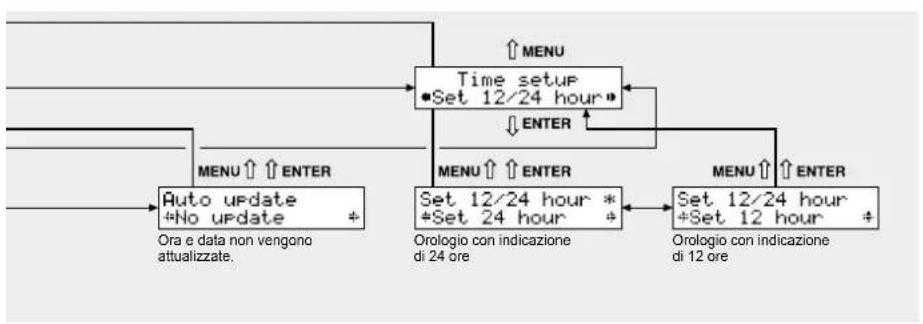

Struttura del menu
