| Produkttyp | Empfänger-Verstärker mit CD-Player und Radio |
| Marke | IMG STAGE LINE |
| Modell | PA8120RCD |
| RMS-Ausgangsleistung | 120 W |
| Lautsprecherimpedanz | 4/8/16 Ω, 70/100 V |
| FM-Empfangsbereich | 87,5 - 108 MHz |
| AM-Empfangsbereich | 525 - 1650 kHz |
| Mikrofoneingänge | 4 Kanäle (XLR/Klinke 6,35 mm symmetrisch) mit Phantomspeisung 48 V |
| Line-Eingänge | 2 Stereo (Cinch oder Schraubklemmen) |
| CD-Player | Audio-CD, CD-R, MP3-Dateien über USB |
| Stromversorgung | 230 V~/50 Hz, 370 VA max |
| Abmessungen (B × H × T) | 482 × 110 × 450 mm (2U) |
| Gewicht | 10,5 kg |
| Betriebstemperatur | 0 - 40 °C |
| Sonderfunktionen | Alarmsirene, Gong, Talkover-Priorität, Telefoneingang |
| Pflege und Reinigung | Trockenes, weiches Tuch, keine Chemikalien oder Wasser |
| Sicherheit | Nicht Wasser aussetzen, bei sichtbarem Schaden Netzstecker ziehen |
| Reparierbarkeit | Reparatur nur durch Fachpersonal |
Häufig gestellte Fragen - PA8120RCD IMG STAGE LINE
Benutzerfragen zu PA8120RCD IMG STAGE LINE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch PA8120RCD - IMG STAGE LINE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PA8120RCD von der Marke IMG STAGE LINE.
BEDIENUNGSANLEITUNG PA8120RCD IMG STAGE LINE
ELA-MISCHVERSTÄRKER MIT RADIO UND CD-SPIELER
PA MIXING AMPLIFIER WITH RADIO AND CD PLAYER
D Bevor Sie einschalten ...
A Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von MONACOR. Bitte lesen Sie diese Bedienungsanlei-
CH tung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglichkeiten kennen, vermeiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch. Heben Sie die Anleitung für ein späteres Nachlesen auf.
Der deutsche Text beginnt auf der Seite 4.
F Avant toute installation ...

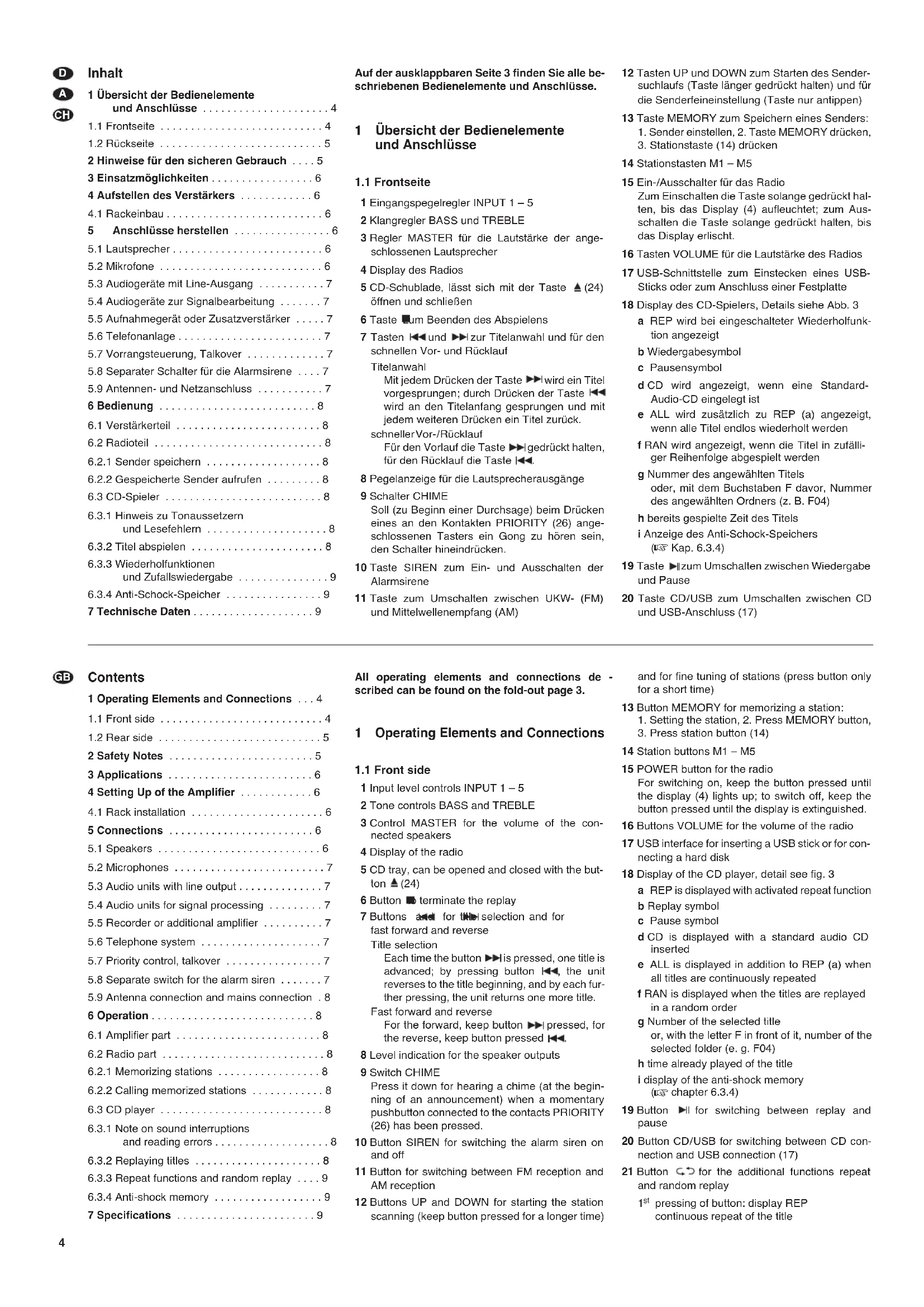

1 Übersicht der Bedienelemente und Anschlüsse 4
1.1 Frontseite 4
1.2 Rückseite 5
2 Hinweise für den sicheren Gebrauch .... 5
3 Einsatzmöglichkeiten 6
4 Aufstellen des Verstärkers 6
4.1 Rackeinbau 6
5 Anschlüsse herstellen 6
5.1 Lautsprecher....6
5.2 Mikrofone 6
5.3 Audiogeräte mit Line-Ausgang .....7
5.4 Audiogeräte zur Signalbearbeitung ..... 7
5.5 Aufnahmegerät oder Zusatzverstärker ..... 7
5.6 Telefonanlage 7
5.7 Vorrangsteuerung, Talkover ..... 7
5.8 Separater Schalter für die Alarmsirene .... 7
5.9 Antennen- und Netzanschluss ..... 7
6 Bedienung 8
6.1 Verstärkerteil 8
6.2 Radioteil 8
6.2.1 Sender speichern 8
6.2.2 Gespeicherte Sender aufrufen ..... 8
6.3 CD-Spieler 8
6.3.1 Hinweis zu Tonaussetzern und Lesefehlern 8
6.3.2 Titel abspielen 8
6.3.3 Wiederholfunktionen und Zufallswiedergabe ....9
6.3.4 Anti-Schock-Speicher 9
7 Technische Daten 9
Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.
1 Übersicht der Bedienelemente und Anschlüsse
1.1 Frontseite
1 Eingangspegelregler INPUT 1 – 5
2 Klangregler BASS und TREBLE
3 Regler MASTER für die Lautstärke der angeschlossenen Lautsprecher
4 Display des Radios
5 CD-Schublade, lässt sich mit der Taste ▲ (24) öffnen und schließen
6 Taste ■um Beenden des Abspielens
7 Tasten ◀◀ und ▶▶ zur Titelanwahl und für den schnellen Vor- und Rücklauf
Titelanwahl
Mit jedem Drücken der Taste ▶▶I wird ein Titel vorgesprungen; durch Drücken der Taste ◀◀ wird an den Titelanfang gesprungen und mit jedem weiteren Drücken ein Titel zurück.
schneller Vor-/Rücklauf
Für den Vorlauf die Taste ▶▶I gedrückt halten, für den Rücklauf die Taste ◀◀◀.
8 Pegelanzeige für die Lautsprecherausgänge
9 Schalter CHIME
Soll (zu Beginn einer Durchsage) beim Drücken eines an den Kontakten PRIORITY (26) angeschlossenen Tasters ein Gong zu hören sein, den Schalter hineindrücken.
10 Taste SIREN zum Ein- und Ausschalten der Alarmsirene
11 Taste zum Umschalten zwischen UKW- (FM) und Mittelwellenempfang (AM)
12 Tasten UP und DOWN zum Starten des Sender- suchlaufs (Taste länger gedrückt halten) und für die Senderfeineinstellung (Taste nur antippen)
13 Taste MEMORY zum Speichern eines Senders: 1. Sender einstellen, 2. Taste MEMORY drücken, 3. Stationstaste (14) drücken
14 Stationstasten M1 - M5
15 Ein-/Ausschalter für das Radio Zum Einschalten die Taste solange gedrückt halten, bis das Display (4) aufleuchtet; zum Ausschalten die Taste solange gedrückt halten, bis das Display erlischt.
16 Tasten VOLUME für die Lautstärke des Radios
17 USB-Schnittstelle zum Einstecken eines USB-Sticks oder zum Anschluss einer Festplatte
18 Display des CD-Spielers, Details siehe Abb. 3
a REP wird bei eingeschalteter Wiederholfunktion angezeigt
b Wiedergabesymbol
c Pausensymbol
d CD wird angezeigt, wenn eine Standard-Audio-CD eingelegt ist
e ALL wird zusätzlich zu REP (a) angezeigt, wenn alle Titel endlos wiederholt werden
f RAN wird angezeigt, wenn die Titel in zufälliger Reihenfolge abgespielt werden
g Nummer des angewählten Titels oder, mit dem Buchstaben F davor, Nummer des angewählten Ordners (z. B. F04)
h bereits gespielte Zeit des Titels
i Anzeige des Anti-Schock-Speichers (Kap. 6.3.4)
19 Taste ▶ zum Umschalten zwischen Wiedergabe und Pause
20 Taste CD/USB zum Umschalten zwischen CD und USB-Anschluss (17)
GB
Contents
21 Taste 40 die Zusatzfunktionen Wiederholung und Zufallswiedergabe
-
Tastendruck: Anzeige REP endlose Wiederholung des Titels
-
Tastendruck: Anzeige REP ALL endlose Wiederholung aller Titel
-
Tastendruck: Anzeige RAN Wiedergabe der Titel in zufälliger Reihenfolge
-
Tastendruck: Anzeige RAN erlischt Zusatzfunktionen ausgeschaltet
22 Tasten ◆nd zuf-Einstellung der Lautstärke des CD-Spielers
23 Ein-/Ausschalter für den CD-Spieler Nachdem Betätigen der Taste min. 3 Sek. warten, bevor sie erneut gedrückt wird.
24 Taste ▲ zum Öffnen und Schließen der CD-Schublade (5)
25 Netzschalter POWER
1.2 Rückseite
Wird ein hier angeschlossener Taster oder Schalter geschlossen, werden die Eingänge INPUT 2 – 4 und AUX 1/2 stummgeschaltet. Bei hineingedrücktem Schalter CHIME (9) ertönt zusätzlich ein Gong.
27 Anschlussbuchse für eine UKW-Antenne
28 Anschlüsse für einen separaten Schalter zum Aktivieren der Alarmsirene
29 Anschlussklemmen für eine Mittelwellenantenne
Sind diese Kontakte (z. B. über einen Schalter oder eine Drahtbrücke) miteinander verbunden, werden die Eingänge INPUT 2 – 4 und AUX 1/2
* Die Schraubanschlüsse lassen sich zur besseren Handhabung von der Steckverbindung abziehen.
ausgeblendet, so lange ein Signal am Eingang INPUT 1 anliegt (Talkover).
31 Steckbrücke: muss entfernt werden, wenn ein Audiogerät zur Signalbearbeitung in den Verstärker eingeschleift werden soll
32 Cinch-Buchsen TAPE OUT für ein Aufnahmegerät oder zum Weiterleiten des Mischsignals an einen weiteren Verstärker
33 Buchsen AMP IN und PRE OUT zum Einschleifen eines Audiogerätes zur Signalbearbeitung
34 Cinch-Buchsen AUX 1 und AUX 2 für den Eingangskanal INPUT 5 Es lassen sich 2 (Stereo-) Geräte anschließen, die über den DIP-Schalter Nr. 1 (46) umgeschaltet werden können.
35 Kombibuchsen (XLR / 6,3-mm-Klinke, sym.) für die Eingangskanäle INPUT 1 – 4 zum Anschluss von Mikrofonen oder Geräten mit Line-Ausgang; umschaltbar mit den DIP-Schaltern Nr. 1 (47)
36 Schraubanschlüsse* der Eingangskanäle 1 – 4, alternativ zu den XLR-Buchsen (35)
37 Netzbuchse zum Anschluss an eine Steckdose (230 V\~/50 Hz) über das beiliegende Netzkabel
38 Halterung für die Netzsicherung Eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen.
39 Anschlüsse für Niederohmlautsprecher (Impedanz min. 4 Ω, 8 Ω oder 16 Ω)
40 Anschlüsse für 70-V- oder 100-V-Lautsprecher
41 Schutzabdeckungen
WARNUNG
Den Verstärker nie ohne die Abdeckungen betreiben. Anderenfalls besteht bei Berührung der Anschlüsse die Gefahr eines elektrischen Schlages.
42 Masseanschluss, kann z. B. bei Brummproblemen verwendet werden
43 Anschlüsse* für ein Telefonsignal, das über die ELA-Anlage zu hören sein soll
44 Eingangspegelregler GAIN für das Signal an den Anschlüssen TEL PAGING (30, 43)
45 Schraubanschlüsse* für den Kanal INPUT 5, alternativ zu den Cinch-Buchsen (34)
46 DIP-Schalterblock für den Eingang 5 (34, 45); Schalter Nr. x in der Position ON:
Nr. 1 = Eingang 2 angewählt
Nr. 2 = Eingangsempfindlichkeit erhöht
Nr. 3 = Hochpassfilter ein
Nr. 4 = Eingangsempfindlichkeit erhöht
47 DIP-Schalter für die Eingänge 1 – 4 (35, 36); Schalter Nr. x in der Position ON:
Nr. 1 = Mikrofonpegel für den Eingang
Nr. 2 = Signal um 180° in der Phase gedreht
Nr. 3 = Hochpassfilter ein
Nr. 4 = Phantomspeisung ein
(nicht für die Klinkenbuchsen)
2 Hinweise für den sicheren Gebrauch
Das Gerät entspricht allen erforderlichen Richtlinien der EU und ist deshalb mit € gekennzeichnet.
WARNUNG
Das Gerät wird mit lebensgefährlicher Netzspannung (230 V\~) versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor und stecken Sie nichts durch die Lüftungsöffnungen! Es besteht die Gefahr eines elektrischen Schlages.
Beachten Sie auch unbedingt die folgenden Punkte:
- Verwenden Sie das Gerät nur im In nen bereich und schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
- Die in dem Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.
- Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose,
- wenn sichtbare Schäden am Gerät oder an der Netzanschlussleitung vorhanden sind,
- wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
- wenn Funktionsstörungen auftreten.
Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.
- Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
- Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
- Wird das Gerät zweckentfremdet, nicht richtig an geschlossen, falsch be dient oder nicht fach gerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
3 Einsatzmöglichkeiten
Dieser Verstärker mit einer Sinusausgangsleistung von 120 W ist speziell für den Einsatz in ELA-Anlagen konzipiert. Es können entweder 100-V- bzw. 70-V-Laut sprecher oder Niederohmlautsprecher (Impedanz min. 4 Ω) verwendet werden. Ausstattung:
4 × Eingangskanal umschaltbar Line- oder Mikrofonpegel und mit XLR / 6,3-mm-Klinken- und Schraubanschlüssen
1 × Eingangskanal umschaltbar zwischen zwei Line-Stereo-Signalquellen und mit Schraub- und Cinch-Anschlüssen
1 × Schraubanschlüsse für Telefonsignal
1 × Ein- und Ausgang mit Cinch-Buchsen zum Einschleifen eines Audiogerätes zur Signalbearbeitung (autom. Lautstärkereglung, Equalizer etc.)
1 × CD-Spieler
1×AM/FM-Radio
1 × Alarmsirene, einschaltbar über internen und externen Schalter
1 × Signalgong, auslösbar über Taster
1 × Vorrangschaltung für INPUT 1
4 Aufstellen des Verstärkers
Der Verstärker ist für den Einschub in ein Rack für Geräte mit einer Breite von 482 mm (19") vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsoffnungen strömen können, damit eine ausreichende Kühlung des Verstärkers gewährleistet ist.
4.1 Rackeinbau
Für die Rackmontage werden 2 HE (2 Höheneinheiten = 89 mm) benötigt. Damit das Rack nicht kopflastig wird, muss der Verstärker im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte allein nicht aus. Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten.
5 Anschlüsse herstellen
Vor dem Anschluss oder vor dem Verändern von Anschlüssen den PA-8120RCD und die anzuschließenden Geräte ausschalten.
Viele der Anschlüssen befinden sich unter den beiden Schutzabdeckungen (41), z. B. die der Lautsprecher. Zum Anschließen die Abdeckungen abnehmen.
WARNUNG
Den Verstärker nie ohne die Ab deckungen (41) betreiben. Anderenfalls besteht bei Berührung der Anschlüsse die Gefahr eines elektrischen Schlages.
5.1 Lautsprecher
Entweder 100-V- oder 70-V-Lautsprecher an die Klemmen (40) anschließen (Abb. 4a und 4b) – der Verstärker darf mit maximal 120 W durch die Lautsprecher belastet werden, anderenfalls kann er beschädigt werden
oder einen Lautsprecher oder eine Lautsprechergruppe mit einer Gesamtimpedanz von 4 Ω, 8 Ω oder 16 Ω an die Klemmen (39) anschließen. Die Abbildungen 4c bis 4n zeigen verschiedene Arten, die korrekte Impedanz zu erhalten. Es gibt aber noch weitere Möglichkeiten.
Beim Anschluss der Lautsprecher immer auf die richtige Polarität achten, so wie es in den Abbildungen dargestellt ist.
5.2 Mikrofone
Vier Mikrofone mit einem XLR- oder 6,3-mm-Klin-ken stecker lassen sich an die XLR / 6,3-mm-Klinken-Kombibuchsen (35) der Eingänge 1 – 4 an schließen. Für Mikrofone mit freien Anschlusskabeln alternativ die Schraubklemmen (36) verwenden. Diese lassen sich zu besseren Handhabung beim Anschließen aus ihrer Steckverbindung herausziehen.
Das Mikrofon am Eingang 1 kann Vorrang vor allen anderen Eingängen erhalten, wenn ein mit den Klemmen PRIORITY (26) verbundener Schalter geschlossen wird.
1) Beim Anschluss eines Mikrofons den Schalter Nr. 1 des zugehörigen DIP-Schalterblocks (47) in die untere Position (ON) stellen.
2) Wird ein phantomgespeistes Mikrofon verwendet, den Schalter Nr. 4 des zugehörigen DIP-Schalterblocks in die untere Position (ON) stellen. Die Phantomspeisung liegt nur an den XLR-Kontakten und den Schraubklemmen an. Über Klinkenstecker angeschlossene Mikrofone erhalten keine Phantomspeisung.
VORSICHT!
- Den Schalter nur bei ausgeschaltetem Gerät be tätigen (Schaltgeräusche).
- Bei eingeschalteter Phantomspeisung (48 V ^m ) darf kein Mikrofon mit asymmetrischer Beschaltung angeschlossen sein, weil dieses beschädigt werden kann.
3) Soll das Hochpassfilter eingeschaltet werden, um z. B. die Sprachverständlichkeit zu verbessern oder um Trittschall zu unterdrücken, den Schalter Nr. 3 des zugehörigen DIP-Schalterblocks in die untere Position (ON) stellen.
4) Tritt zwischen zwei Mikrofonen eine unterschiedliche Phasenlage auf (schlechte Basswiedergabe einer Schallquelle), kann ein Umschalten des Schalters Nr. 2 an einem der zugehörigen DIP-Schalterblöcke eventuell eine Klangverbesserung bewirken.
5.3 Audiogeräte mit Line-Ausgang
Es können 6 Geräte mit Line-Ausgang (Mischpult, MP3-Player etc.) angeschlossen werden:
1) Geräte mit einem Mono-Ausgang an die Kombibuchsen (35) oder an die Klemmen (36) der Eingänge 1 – 4 anschließen. Die zugehörigen DIP-Schalter Nr. 1 – 4 (46) zur Grundeinstellung in die obere Position stellen.
2) Geräte mit einem Stereo-Ausgang entweder an die Cinch-Buchsen (34) oder an die Klemmen (45) des Kanals 5 anschließen. Mit dem Schalter Nr. 1 des zugehörigen DIP-Schalterblocks (46) zwischen den Eingangsbuchsen AUX 1 (obere Schalterstellung) und AUX 2 (untere Schalterstel-
lung ON) wählen. Mit den Schaltern Nr. 2 und Nr. 4 kann bei Bedarf eine Pegelanpassung vorgenommen werden. In der unteren Position (ON) erhöht sich die Lautstärke des angeschlossenen Gerätes.
Beim Anschluss eines Stereo-Gerätes an einen der Eingänge 1 – 4 einen Stereo-Mono-Adapter (z. B. SMC-1 von MONACOR) und ein Adapterkabel (z. B. MCA-154 von MONACOR) verwenden, sonst können Signalanteile fehlen.
3) Soll das Hochpassfilter eingeschaltet werden, um z. B. die Sprachverständlichkeit zu verbessern, den zugehörigen DIP-Schalter Nr. 3 in die untere Position (ON) stellen.
5.4 Audiogeräte zur Signalbearbeitung
Über die Cinch-Buchsen AMP IN und PRE OUT (33) lässt sich zur Signalbearbeitung ein Audiogerät einschleifen (z. B. ein Equalizer oder eine automatische Lautstärkeregelung). Dazu die Steckbrücke (31) herausziehen, den Eingang des Audiogerätes an die Buchse PRE OUT anschließen und den Ausgang an die Buchse AMP IN.
Hinweis: Im Verstärker entsteht eine Signalunterbrechung, wenn nur eine der beiden Buchsen (33) angeschlossen ist oder das eingeschleifte Gerät nicht eingeschaltet, defekt oder falsch angeschlossen ist. Die Lautsprecher bleiben dann stumm.
5.5 Aufnahmegerät oder Zusatzverstärker
Ein Aufnahmegerät und / oder ein weiterer Verstärker (z. B. wenn mehr Lautsprecher benötigt werden, als zulässig ist) lassen sich an die Cinch-Buchsen TAPE OUT (32) anschließen.
An beiden Buchsen liegt dasselbe Mono-Signal an, das weder durch den Regler MASTER (3) noch durch die Klangregler BASS und TREBLE (2) beeinflusst wird. Die Ausgangssignale dieser Buchsen können deshalb auf zwei verschiedene Geräte gegeben werden.
5.6 Telefonanlage
Von einer Telefonanlage lassen sich Durchsagen über die ELA-Anlage wiedergeben.
1) Das Signal von der Telefonanlage (Line-Pegel) auf die Klemmen TEL PAGING (43) geben.
2) Während einer Durchsage mit dem Regler GAIN (44) die Lautstärke einstellen.
Alle anderen Eingangssignale, außer dem Sirenen-signal, werden automatisch ausgeblendet, sobald ein Signal am Eingang TEL. PAGING anliegt.
5.7 Vorrangsteuerung, Talkover
Mit einem an den Klemmen PRIORITY (26) angeschlossenen Schalter können alle Eingangssignale, außer dem des Kanals INPUT 1 und dem Sirenensignal, stummgeschaltet werden. Damit ist es möglich, dass für eine gute Verständlichkeit nur die Durchsage über den Kanal 1 zu hören ist.
Sind die Anschlüsse PRIORITY INPUT 1 (30) mithilfe einer Drahtbrücke oder eines Schalters verbunden, werden die Eingänge INPUT 2 – 4 und AUX 1/2 automatisch ausgeblendet, so lange ein Signal am Eingang INPUT 1 anliegt (Talkover).
5.8 Separater Schalter für die Alarmsirene
Zur Fernauslösung der Alarmsirene einen Schalter an die Klemmen SIREN (28) anschließen.
5.9 Antennen- und Netzanschluss
1) An die Buchse FM (27) eine UKW-Antenne anschließen und an die Klemmen AM (29) eine Mittelwellenantenne. In guten Empfangslagen können auch die beiliegenden Antennen verwendet werden.
2) Zum Schluss das beiliegende Netzkabel zuerst in die Netzbuchse (37) stecken und dann den Netzstecker in eine Steckdose (230 V\~/ 50 Hz).
5.2 Microphones
A Zur Vermeidung von Einschaltgeräuschen zuerst die angeschlossenen Geräte einschalten, dann den
CH Verstärker mit dem Netzschalter POWER (25). Die gelbe LED „PWR ON“ der Pegelanzeige (8) leuchtet.
6.1 Verstärkerteil
1) Den Regler MASTER (3) so weit aufdrehen, dass die nachfolgenden Einstellungen gut zu hören sind.
2) Die Eingangssignale mit den Reglern INPUT 1 – 5 (1), das Signal des Radioteils mit den Tasten VOLUME (16) und das Signal des CD-Spielers mit den Tasten und (22) mischen oder bei Bedarf ein- und ausblenden. Die Lautstärke der nichtbenutzten Kanäle stets auf Null stellen.
3) Mit dem Regler MASTER die endgültige Lautstärke einstellen. Die LED-Kette (8) zeigt den Ausgangspegel an. Leuchtet die rote LED häufig auf, wird der Verstärker übersteuert. Dann den Regler MASTER entsprechend zu rückdrehen.
4) Den Klang mit den Reglern BASS und TREBLE (2) optimal einstellen.
5) Ist an den Klemmen PRIORITY (26) ein Schalter oder Taster angeschlossen, können mit diesem Schalter alle Signale an den Eingängen INPUT 2 – 4 und AUX 1/2 stummgeschaltet werden. Da durch wird eine Durchsage über den Eingang INPUT 1 verständlicher.
Soll zusätzlich vor jeder Durchsage beim Betätigen des angeschlossenen Schalters oder Tasters ein Gong ertönen, diesen mit dem Schalter CHIME (9) einschalten.
6) Zur akustischen Alarmierung lässt sich die Sirene mit dem Schalter SIREN (10) einschalten.
7) Nach dem Betrieb den Verstärker vor allen anderen angeschlossenen Geräten zuerst ausschalten.
6.2 Radioteil
Zum Einschalten des Radioteils die Taste POWER (15) solange gedrückt halten, bis das Display (4) aufleuchtet. Das Radioteil muss immer zusätzlich eingeschaltet werden, auch nach einem Stromausfall oder wenn der Verstärker mit dem Netzschalter (25) aus- und wieder eingeschaltet wird. Die Lautstärke mit den Tasten VOLUME (16) wählen.
6.2.1 Sender speichern
Es lassen 5 UKW- und 5 Mittelwellensender speichern:
1) Den Empfangsbereich mit der Taste AM / FM (11) wählen. Dieser wird links im Display (4) angezeigt:
$$ \begin{array}{l} F M = U K W \ A M = \text { Mittelwelle } \ \end{array} $$
2) Die Taste UP oder DOWN (12) solange gedrückt halten, bis der Sendersuchlauf vor- bzw. rückwärts startet.
3) Der Sendersuchlauf stoppt bei dem nächstliegenden Sender. Den Suchlauf so oft erneut starten, bis der gewünschte Sender gefunden ist.
4) Liegen Sender sehr dicht nebeneinander, ggf. eine Feineinstellung vornehmen: Die Taste UP oder DOWN nur kurz antippen, sodass sich die Empfangsfrequenz in kleinen Schritten erhöht oder verringert, bis die Empfangsqualität optimal ist.
5) Zum Speichern die Taste MEMORY (13) drücken. Im Display blinkt ganz rechts ein waage-rechtes Segment.
6) Die Stationstaste M1 – M5 (14), unter der der Sender gespeichert werden soll, drücken. Das Display bestätigt den Speichervorgang mit der Anzeige OK.
7) Für alle weiter zu speichernden Sender die Bedienschritte wiederholen. Die Sender bleiben bis zu einer Woche gespeichert, wenn der Verstärker ausgeschaltet ist.
6.2.2 Gespeicherte Sender aufrufen
Zuerst den Empfangsbereich mit der Taste AM / FM (11) wählen (wird links im Display angezeigt) und dann den gewünschten Sender mit der zugehörigen Stationstaste M1 – M5 (14). Die Nummer der eingestellten Station erscheint ganz rechts im Display.
6.3 CD-Spieler
Auf dem CD-Spieler können Standard-Audio-CDs ab gespielt werden, auch selbst gebrannte (CD-R). Bei wiederbeschreibbaren CDs (CD-RW) kann es jedoch je nach CD-Typ, verwendetem CD-Brenner und Brenn programm beim Abspielen zu Problemen kommen. Es lassen sich auch komprimierte Audiodateien (erstellt mit dem derzeit gängigsten Kompres sionsverfahren) von CDs und über die USB-Schnittstelle (17) abspielen.
6.3.1 Hinweis zu Tonaussetzern und Lesefehlern
Zigarettenrauch und Staub dringen leicht durch alle Öffnungen des Geräte s und setzen sich auch auf der Optik des Laser-Abtastsystems ab. Sollte dieser Be lag zu Lesefehlern und Tonaus setzern führen, muss das Gerät dann in einer Fachwerkstatt gereinigt werden. Diese Reinigung ist kosten pflichtig, auch während der Garantiezeit!
6.3.2 Titel abspielen
1) Den CD-Spieler mit der Taste (23) einschalten. Er muss immer zusätzlich eingeschaltet werden; auch nach einem Stromausfall oder wenn der Verstärker mit dem Netzschalter (25) aus- und wieder eingeschaltet wird.
Hlnwels: Nachdem Betätigen der Taste min. 3 Sek. warten, bis sie erneut gedrückt wird. Anderenfalls kann der CD-Spieler blockiert werden. In diesem Fall das Gerät mit dem Netzschalter (25) aus- und wieder einschalten.
2) Die CD-Schublade (5) mit der Taste (24) öffnen und eine CD mit der Beschriftung nach oben ein-
legen. Die Schublade mit der Taste schließen. Nach dem Einlesevorgang (Anzeige r)Startet der 1. Titel automatisch [Anzeige b]).
3) Zusätzlich oder alternativ kann ein USB-Stick oder eine Festplatte (ggf. mit eigener Stromversorgung) in den USB-Anschluss (17) gesteckt bzw. mit dem USB-Anschluss verbunden werden.
4) Zum Umschalten zwischen dem USB-Anschluss und einer CD die Taste CD / USB (20) drücken.
5) Die Lautstärke des CD-Spielers mit den Tasten
◀+ und ◀22) einstellen (Anzeige ..na) sel 32 sel
6) Das Abspielen lässt sich jederzeit mit der Taste ▶II (19) unterbrechen [die Anzeige (c) erscheint; die Laufzeit (h) blinkt] und wieder fortsetzen.
7) Zum Anwählen eines anderen Titels die Taste ▶▶(7) kurz drücken (einen Titel vorspringen) oder die Taste ▶□an den Titelanfang springen, durch weiteres Drücken jeweils einen Titel zurückspringen). Bei CDs mit mehreren Ordnern (nicht bei Standard-Audio-CDs) werden die Titel in folgender Reihenfolge abgespielt und angewählt:
1. alle Titel ohne Ordner auf der Hauptebene (root directory)
2. alle Titel in Ordnern auf der Hauptebene
3. alle Titel in Unterordnern usw.
8) Während des Abspielens kann innerhalb eines Titels schnell vor- oder zurückgefahren werden. Für den Vorlauf die Taste ▶gedrückt halten und für den Rücklauf die Taste I◀
9) Soll das Abspielen beendet werden, die Taste ■ (6) drücken.
6.3.3 Wiederholfunktionen und Zufallswiedergabe
1) Soll der Titel wiederholt werden, die Taste (21) einmal drücken. Im Display erscheint REP (a).
2) Sollen alle Titel der CD wiederholt werden, die Taste ein zweites Mal betätigen. Das Display zeigt jetzt REP ALL (e) an.
3) Zum Abspielen der Titel in zufälliger Reihenfolge die Taste ein drittes Mal drücken. Das Display zeigt jetzt RAN (f).
4) Zum Ausschalten der Zusatzfunktion die Taste so oft drücken, bis die Anzeige RAN erlischt.
6.3.4 Anti-Schock-Speicher
Der Anti-Schock-Speicher des CD-Spielers kann kurzzeitige Störungen durch Stöße oder Vibrationen beim Ablasten einer CD ausgleichen, jedoch nicht bei anhaltenden, heftigen Erschütterungen. Je mehr Segmente der Speicheranzeige (i) im Display sichtbar sind, desto länger können Störungen ausgeglichen werden.
7 Technische Daten
Verstärkerteil
Sinus-Ausgangsleistung: .. 120 W
Klirrfaktor: 0,5 % bei 1 W
Lautsprecherausgänge: ... 4/8/16 Ω, 70/100 V
Eingänge (Empfindlichkeit, Impedanz)
Mikrofon INPUT 1-4: .. 1,8 mV, 5 kΩ, sym.
Phantomspeisung: ..... 48 V=
Line INPUT 1-4: .....300 mV, 5 kΩ, sym.
Line AUX 1, AUX 2: .... 100 mV, 10 kΩ, asym.
Frequenzbereich: ..... 50–16 500 Hz, ±3 dB
Klangregelung
BASS (Tiefen): ....±10 dB bei 100 Hz
TREBLE (Höhen): ..... ±10 dB bei 10 kHz
Störabstand: .... > 65 dB
Radioteil
Empfangsbereich
FM: 87.5-108 MHz
AM: 525-1650 kHz
Empfindlichkeit FM /AM: ... 2,5 / 20 μV
Störabstand FM /AM: ..... 65 / 50 dB
Allgemeine Daten
Stromversorgung: ..... 230 V\~ / 50 Hz
Leistungsaufnahme: ..... max. 370 VA
Einsatztemperatur: ..... 0 – 40 °C
Abmessungen (B × H × T): . 482 × 110 × 450mm,
2 HE (Höheneinheit)
Gewicht: 10,5 kg
Änderungen vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
6.3.4 Antischokgeheugen 21
7 Technische gegevens 21
6.3.4 Antischokgeheugen
7 Technische gegevens
NL
B
