BEDIENUNGSANLEITUNG LBL 2 Kärcher

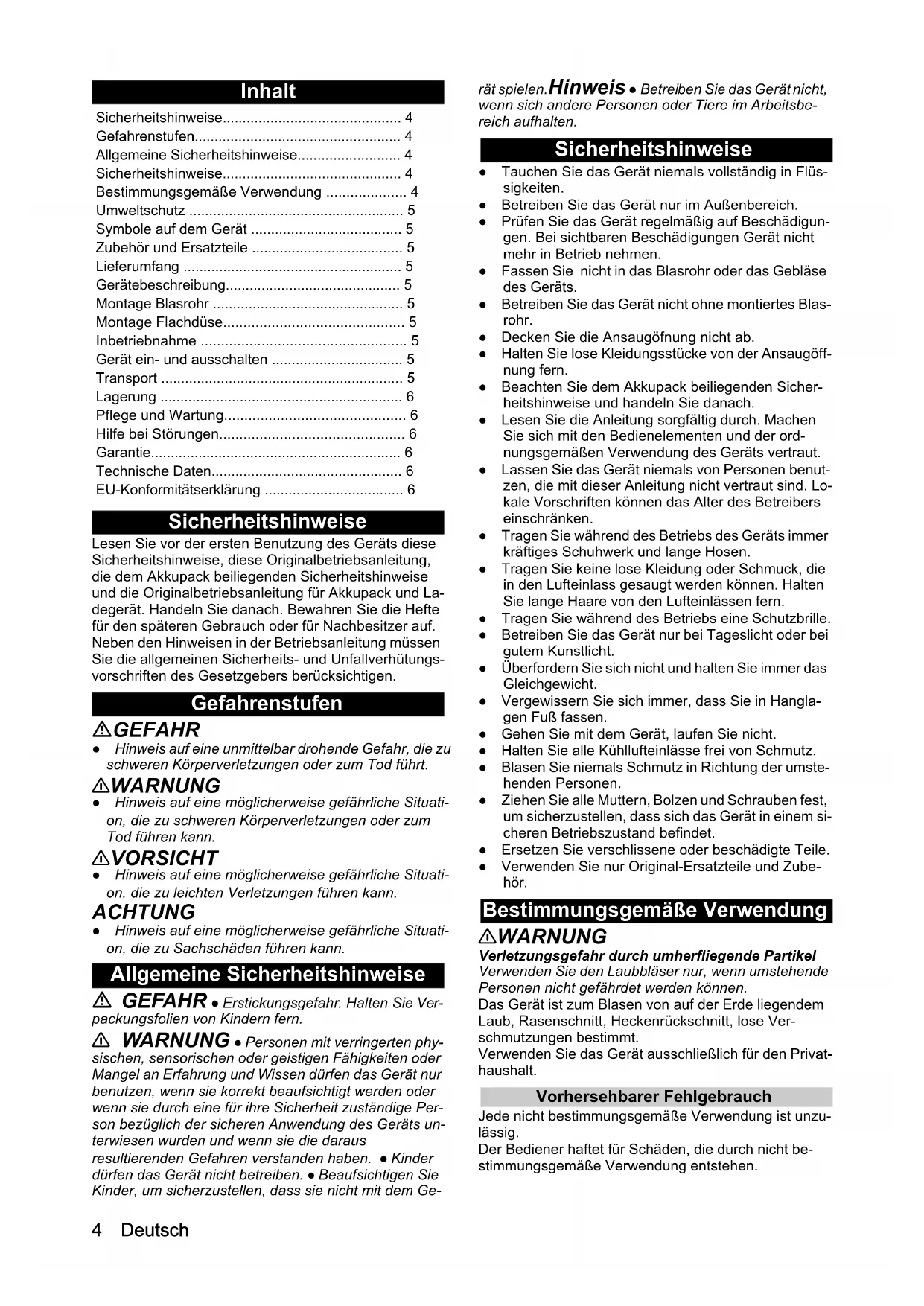

• 96AB C D E F4 Deutsch Inhalt Sicherheitshinweise Lesen Sie vor der ersten Benutzung des Geräts diese Sicherheitshinweise, diese Originalbetriebsanleitung, die dem Akkupack beiliegenden Sicherheitshinweise und die Originalbetriebsanleitung für Akkupack und La- degerät. Handeln Sie danach. Bewahren Sie die Hefte für den späteren Gebrauch oder für Nachbesitzer auf. Neben den Hinweisen in der Betriebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungs- vorschriften des Gesetzgebers berücksichtigen. Gefahrenstufen GEFAHR ● Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG ● Hinweis auf eine möglicherweise gefährliche Situati- on, die zu schweren Körperverletzungen oder zum Tod führen kann. 몇 VORSICHT ● Hinweis auf eine möglicherweise gefährliche Situati- on, die zu leichten Verletzungen führen kann. ACHTUNG ● Hinweis auf eine möglicherweise gefährliche Situati- on, die zu Sachschäden führen kann. Allgemeine Sicherheitshinweise GEFAHR ● Erstickungsgefahr. Halten Sie Ver- packungsfolien von Kindern fern. 몇 WARNUNG ● Personen mit verringerten phy- sischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen dürfen das Gerät nur benutzen, wenn sie korrekt beaufsichtigt werden oder wenn sie durch eine für ihre Sicherheit zuständige Per- son bezüglich der sicheren Anwendung des Geräts un- terwiesen wurden und wenn sie die daraus resultierenden Gefahren verstanden haben. ● Kinder dürfen das Gerät nicht betreiben. ● Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Ge- rät spielen.Hinweis ● Betreiben Sie das Gerät nicht, wenn sich andere Personen oder Tiere im Arbeitsbe- reich aufhalten. Sicherheitshinweise ● Tauchen Sie das Gerät niemals vollständig in Flüs- sigkeiten. ● Betreiben Sie das Gerät nur im Außenbereich. ● Prüfen Sie das Gerät regelmäßig auf Beschädigun- gen. Bei sichtbaren Beschädigungen Gerät nicht mehr in Betrieb nehmen. ● Fassen Sie nicht in das Blasrohr oder das Gebläse des Geräts. ● Betreiben Sie das Gerät nicht ohne montiertes Blas- rohr. ● Decken Sie die Ansaugöfnung nicht ab. ● Halten Sie lose Kleidungsstücke von der Ansaugöff- nung fern. ● Beachten Sie dem Akkupack beiliegenden Sicher- heitshinweise und handeln Sie danach. ● Lesen Sie die Anleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und der ord- nungsgemäßen Verwendung des Geräts vertraut. ● Lassen Sie das Gerät niemals von Personen benut- zen, die mit dieser Anleitung nicht vertraut sind. Lo- kale Vorschriften können das Alter des Betreibers einschränken. ● Tragen Sie während des Betriebs des Geräts immer kräftiges Schuhwerk und lange Hosen. ● Tragen Sie keine lose Kleidung oder Schmuck, die in den Lufteinlass gesaugt werden können. Halten Sie lange Haare von den Lufteinlässen fern. ● Tragen Sie während des Betriebs eine Schutzbrille. ● Betreiben Sie das Gerät nur bei Tageslicht oder bei gutem Kunstlicht. ● Überfordern Sie sich nicht und halten Sie immer das Gleichgewicht. ● Vergewissern Sie sich immer, dass Sie in Hangla- gen Fuß fassen. ● Gehen Sie mit dem Gerät, laufen Sie nicht. ● Halten Sie alle Kühllufteinlässe frei von Schmutz. ● Blasen Sie niemals Schmutz in Richtung der umste- henden Personen. ● Ziehen Sie alle Muttern, Bolzen und Schrauben fest, um sicherzustellen, dass sich das Gerät in einem si- cheren Betriebszustand befindet. ● Ersetzen Sie verschlissene oder beschädigte Teile. ● Verwenden Sie nur Original-Ersatzteile und Zube- hör. Bestimmungsgemäße Verwendung 몇 WARNUNG Verletzungsgefahr durch umherfliegende Partikel Verwenden Sie den Laubbläser nur, wenn umstehende Personen nicht gefährdet werden können. Das Gerät ist zum Blasen von auf der Erde liegendem Laub, Rasenschnitt, Heckenrückschnitt, lose Ver- schmutzungen bestimmt. Verwenden Sie das Gerät ausschließlich für den Privat- haushalt. Vorhersehbarer Fehlgebrauch Jede nicht bestimmungsgemäße Verwendung ist unzu- lässig. Der Bediener haftet für Schäden, die durch nicht be- stimmungsgemäße Verwendung entstehen. Sicherheitshinweise p. 4
• Gefahrenstufen p. 4
• Allgemeine Sicherheitshinweise p. 4
• Sicherheitshinweise p. 4
• Bestimmungsgemäße Verwendung p. 4
• Umweltschutz p. 5
• Symbole auf dem Gerät p. 5
• Zubehör und Ersatzteile p. 5
• Lieferumfang p. 5
• Gerätebeschreibung p. 5
• Montage Blasrohr p. 5
• Montage Flachdüse p. 5
• Inbetriebnahme p. 5
• Gerät ein- und ausschalten p. 5
• Transport p. 5
• Lagerung p. 6
• Pflege und Wartung p. 6
• Hilfe bei Störungen p. 6
• Garantie p. 6
• Technische Daten p. 6
• EU-Konformitätserklärung Deutsch 5 Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Symbole auf dem Gerät Laubbläser LBL 2 / LBL 4 Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Lieferumfang Der Lieferumfang des Geräts ist auf der Verpackung ab- gebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Trans- portschäden benachrichtigen Sie bitte Ihren Händler. Gerätebeschreibung Abbildung A 1 Flachdüse mit integrierter Kratzkante 2 Blasrohr-Unterteil 3 Blasrohr-Oberteil 4 Luftauslass 5 Geräteschalter 18 V: Ein/Aus 36 V: Aus, Stufe 1, Stufe 2 6 Entriegelungstaste Akkupack 7 Typenschild 8 Aufnahme für Akkupack Battery Power (+) 9 Ansaugöffnung 10 *Akkupack Battery Power 36/25 11 *Schnelladegerät Battery Power 36 V 12 *Standard-Ladegerät Battery Power 18 V 13 *Akkupack Battery Power 18/25 p. 6

• Option, nicht im Lieferumfang enthalten Montage Blasrohr

1. Blasrohr-Unterteil auf das Blasrohr-Oberteil ste-

2. Blasrohr zum Verriegeln im Uhrzeigersinn drehen

(Bajonettverschluss). Abbildung D Zum Abnehmen, das Blasrohr gegen den Uhrzeigersinn drehen. Montage Flachdüse

1. Flachdüse auf das Blasrohr-Unterteil stecken.

Abbildung B Inbetriebnahme Akku einsetzen ACHTUNG Verschmutzte Kontakte Schäden an Gerät und Akku Prüfen Sie Akkuaufnahme und Kontakte vor dem Ein- setzen auf Verschmutzung und reinigen Sie diese gege- benenfalls. Abbildung E

1. Akku in die Aufnahme schieben, bis er hörbar ein-

rastet. Akku entnehmen 몇 WARNUNG Unkontrollierter Anlauf Verletzungsgefahr Nehmen Sie den Akku in Arbeitspausen und vor War- tungs- und Pflegearbeiten aus dem Gerät. Abbildung F

1. Entriegelungstaste drücken.

2. Akku aus dem Gerät nehmen.

Gerät ein- und ausschalten Schalten Sie das Gerät mit dem Geräteschalter ein be- ziehungsweise aus.

1. Den Geräteschalter nach vorne in Stellung “1” oder

“2”(nur LBL 4 Battery) schieben. Das Gerät läuft an.

2. Den Geräteschalter nach hinten schieben.

Das Gerät stoppt. Transport 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Verletzungen und Beschädigungen bei Nichtbeachten des Gewichts. Warnung vor umherfliegenden Objek- ten. Halten Sie andere Personen vom Ar- beitsbereich fern. Tragen Sie beim Betrieb des Geräts ge- eigneten Gehörschutz und eine Schutz- brille. Schützen Sie das Gerät vor Regen und Spritzwasser.6 Deutsch Beachten Sie bei Transport und Lagerung das Gewicht des Geräts. Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Ge- räts. Hinweis Lagern Sie das Gerät stets trocken und entfernen Sie den Akkupack. Pflege und Wartung Das Gerät ist wartungsfrei. Hilfe bei Störungen Störungen haben oft einfache Ursachen, die Sie mit Hil- fe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kunden- dienst. Mit zunehmender Alterung wird sich die Kapazität des Akkupacks auch bei guter Pflege verringern, sodass auch im vollgeladenen Zustand nicht mehr die volle Laufzeit erreicht wird. Dies stellt keinen Mangel dar. Typenschild Auf dem Typenschild finden Sie die wichtigsten Geräte- daten. Im Kapitel “Gerätebeschreibung” wird gezeigt, wo das Typenschild am Gerät angebracht ist. Störungen Gerät Gerät läuft nicht an Der Akkupack ist nicht richtig eingesetzt.

1. Den Akkupack in die Aufnahme schieben bis er ein-

rastet. Der Akkupack ist leer.

1. Den Akkupack aufladen.

Der Akkupack ist im Schlafmodus.

1. Den Geräteschalter länger oder ein zweites mal drü-

cken. Der Akkupack ist defekt.

1. Den Akkupack austauschen.

Gerät stoppt während des Betriebs Der Akku ist überhitzt Die Arbeit unterbrechen und den Akku unter den zu- lässigen Temperaturbereich abkühlen lassen. Dies kann einige Minuten dauern. Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite) Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads". Technische Daten Technische Änderungen vorbehalten. EU-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Produkt: Laubbläser Typ: LBL 2 Typ: LBL 4 Einschlägige EU-Richtlinien 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Angewandte harmonisierte Normen EN 60335-1 EN 50636-2-100 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 62233: 2008 EN IEC 63000: 2018 Angewandtes Konformitätsbewertungsverfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) LBL 2 Gemessen: 86 Garantiert: 88 LBL 4 Gemessen: LBL 2 Batter

Leistungsdaten Gerät Luftgeschwindigkeit max. km/h 210 250 Volumenstrom max. m

/h 220 330 Betriebsspannung V 18 36 Geschwindigkeitsregulie- rung -ja Geschwindigkeitsstufen - 2 enthaltener Akkupack - - Ladegerätstyp - - Maße und Gewichte Gewicht kg 2,0 2,2 Länge x Breite x Höhe mm 975 x 170 x

Ermittelte Werte gemäß EN 60335-2-79 * Die Mes- sungen erfolgten mit der Flachdüse Hand-Arm-Vibrationswert m/s

1,7 2,1 Unsicherheit K m/s

• Schalldruckpegel dB(A) 74 82

• Schallleistungspegel
