Produkttyp	Hi-Fi-Anlage mit CD-Player, Radio FM/AM, Bluetooth, USB und Karaoke-Funktionen
Marke	Panasonic
Modell	SC-AKX710
RMS-Gesamtausgangsleistung	2000 W (2 x 500 W vorne hoch + 2 x 500 W vorne tief, bei 2 Ω)
Disc-Player	CD, CD-R/RW (CD-DA, MP3)
Radio	FM (87,5 - 108 MHz, 30 Stationen speicherbar), AM (522 - 1629 kHz, 15 Stationen speicherbar)
Bluetooth	Version 2.1 + EDR, Klasse 2, Reichweite ca. 10 m
USB-Anschlüsse	2 Anschlüsse (USB A und B), Unterstützung für MP3-Dateien, Aufnahme möglich
Interner Speicher	4 GB für Aufnahme und Wiedergabe von MP3-Dateien
Mikrofon-Eingang	6,3-mm-Mono-Klinkenbuchse (Mikrofon nicht im Lieferumfang)
Mitgelieferte Lautsprecher	Modell SB-AKX700, Impedanz 2 Ω, Lautsprecher: Super-Woofer 20 cm, Woofer 8 cm, Hochtöner 6 cm
Abmessungen Lautsprecher (B x H x T)	313 x 425 x 264 mm
Gewicht Lautsprecher	6,9 kg pro Stück
Stromversorgung	AC 220-240 V, 50 Hz
Stromverbrauch	225 W (Bereitschaft 0,5 W, mit Bluetooth-Bereitschaft 0,6 W)
DJ-Funktionen	Effekte (Phaser, Filter, Chopper, Echo, Pitch, Harmonizer), Sampler, DJ Jukebox
Karaoke	Stimmenausblendung, Tonhöhenregelung, Echo, Tempo, Mikrofon-Equalizer
Timer	Bereitschaft, Wiedergabe (Wecker), Aufnahme
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; weiches, trockenes Tuch verwenden; Alkohol, Verdünnung, Benzin vermeiden
Schutzklasse	Schutzklasse II (doppelte Isolierung)

Häufig gestellte Fragen - SCAKX710 PANASONIC

Wie verbinde ich mein Telefon über Bluetooth?

Drücken Sie die Taste [] auf der Fernbedienung. Wählen Sie « SC-AKX710 » in den Bluetooth-Einstellungen Ihres Telefons. Wenn ein Code angefordert wird, geben Sie « 0000 » oder « 1234 » ein. Das Gerät verbindet sich automatisch.

Warum kommt kein Ton?

Überprüfen Sie die Lautstärke des Geräts und der Lautsprecher. Stellen Sie sicher, dass die richtige Quelle ausgewählt ist (CD, USB, Bluetooth usw.). Wenn der Ton verzerrt ist, reduzieren Sie die Lautstärke. Wenn das Gerät « AUTO OFF » anzeigt, drücken Sie eine Taste, um den Standby-Modus zu beenden.

Wie stelle ich die Uhr ein?

Drücken Sie mehrmals [SETUP], bis « CLOCK » angezeigt wird. Verwenden Sie [▲, ▼], um die Uhrzeit einzustellen, und drücken Sie dann [OK] zur Bestätigung. Die Uhr arbeitet im 24-Stunden-Zyklus.

Wie nehme ich Musik auf einem USB-Stick auf?

Stecken Sie einen USB-Stick in den USB B-Anschluss. Wählen Sie die aufzunehmende Quelle (CD, Radio usw.). Drücken Sie [REC MODE], um den Aufnahmemodus auszuwählen, und dann [REC / II], um zu starten. Drücken Sie [■], um zu stoppen. Die Aufnahme erfolgt im MP3-Format im Ordner « REC_DATA ».

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist. Wenn sich das Gerät im Standby befindet, drücken Sie [U/I] am Hauptgerät. Wenn nichts passiert, ziehen Sie das Netzkabel für einige Sekunden ab und stecken Sie es wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie nutze ich die Karaoke-Funktion?

Schließen Sie ein Mikrofon (nicht im Lieferumfang) an die Mikrofonbuchse an. Wählen Sie die Musikquelle aus. Drücken Sie mehrmals [KARAOKE], um einen Effekt auszuwählen: « VOCAL CANCEL » zum Reduzieren der Stimme, « ECHO » zum Hinzufügen von Echo, « KEY CONTROL » zum Ändern der Tonlage. Drücken Sie [OK] zur Bestätigung.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Alkohol, Verdünnung oder Benzin. Bei hartnäckigen Flecken verwenden Sie ein leicht angefeuchtetes Tuch und wischen Sie anschließend mit einem trockenen Tuch nach.

Kann ich andere Lautsprecher als die mitgelieferten verwenden?

Nein, es wird empfohlen, nur die mitgelieferten Lautsprecher (SB-AKX700) zu verwenden. Die Verwendung anderer Lautsprecher kann das System beschädigen, die Klangqualität mindern und eine Brandgefahr darstellen.

Wie setze ich das Gerät zurück?

Ziehen Sie den Netzstecker. Halten Sie die Taste [U/I] am Hauptgerät gedrückt, während Sie den Stecker wieder einstecken. Drücken Sie weiter, bis « ---- » angezeigt wird, und lassen Sie dann los. Die Werkseinstellungen werden wiederhergestellt.

Wie groß ist die Bluetooth-Reichweite?

Die maximale Reichweite beträgt ca. 10 Meter bei Sichtverbindung. Hindernisse (Wände, Möbel) oder Störungen (andere 2,4-GHz-Geräte) können die Reichweite verringern. Wenn der Ton abgehackt ist, bringen Sie das Gerät näher an die Anlage.

BEDIENUNGSANLEITUNG SCAKX710 PANASONIC

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.

Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

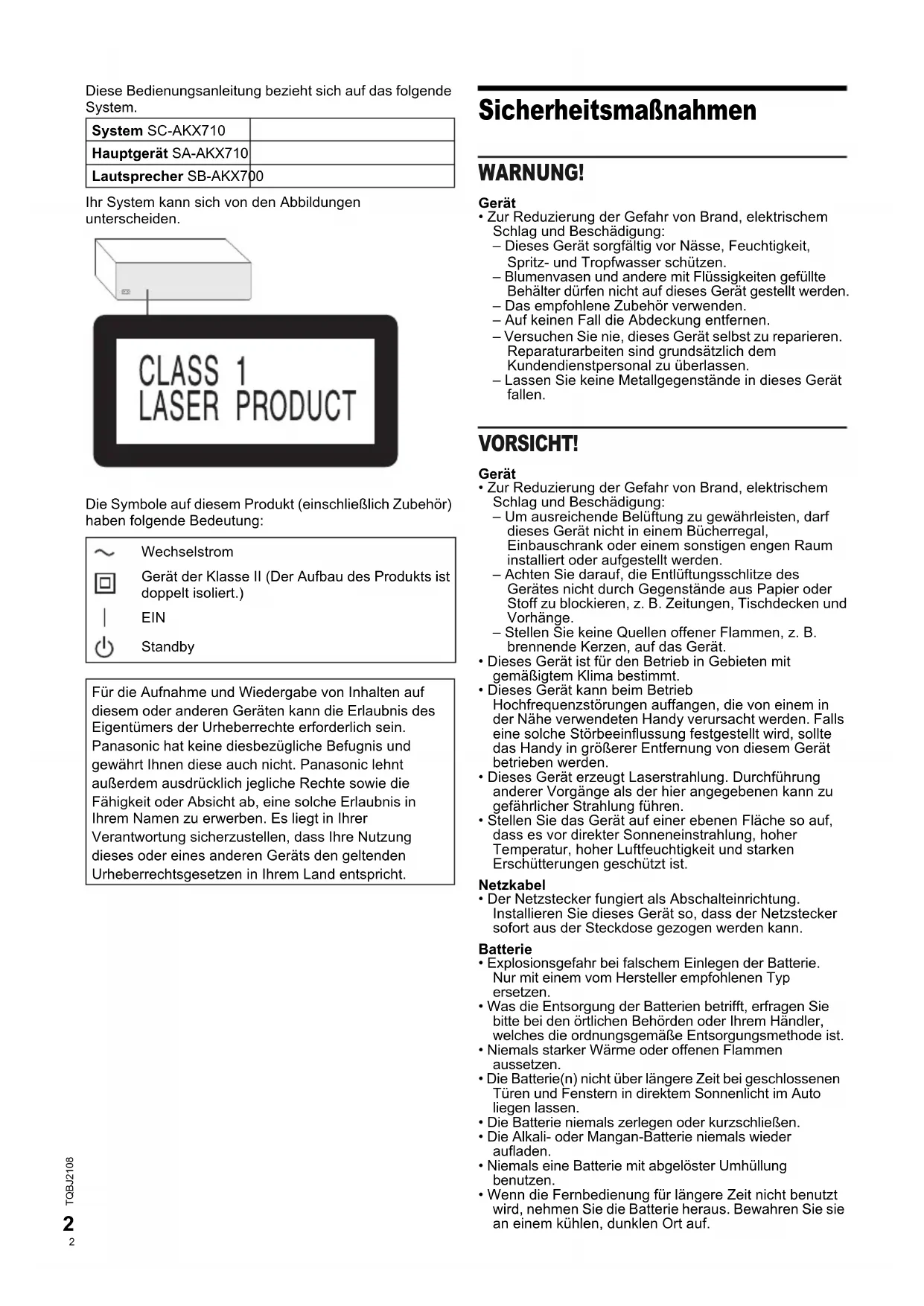

Diese Bedienungsanleitung bezieht sich auf das folgende System.

System SC-AKX710
Hauptgerät SA-AKX710
Lautsprecher SB-AKX700

Ihr System kann sich von den Abbildungen unterscheiden.

Die Symbole auf diesem Produkt (einschließlich Zubehör) haben folgende Bedeutung:

~	Wechselstrom
○	Gerät der Klasse II (Der Aufbau des Produkts ist doppellt isoliert.)
|	EIN
◎	Standby

Für die Aufnahme und Wiedergabe von Inhalten auf diesem oder anderen Geräten kann die Erlaubnis des Eigentümers der Urheberrechte erforderlich sein. Panasonic hat keine diesbezügliche Befugnis und gewährt Ihnen diese auch nicht. Panasonic lehnt außerdem ausdrücklich jegliche Rechte sowie die Fähigkeit oder Absicht ab, eine solche Erlaubnis in Ihrem Namen zu erwerben. Es liegt in Ihrer Verantwortung sicherzustellen, dass Ihre Nutzung dieses oder eines anderen Geräts den geltenden Urheberrechtsgesetzen in Ihrem Land entspricht.

Sicherheitsmaßnahmen

WARNUNG!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritz- und Tropfwasser schützen.
• Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden.
• Das empfohlene Zubehör verwenden.
• Auf keinen Fall die Abdeckung entfernen.
• Versuchen Sie nie, dieses Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen.
• Lassen Sie keine Metallgegenstände in dieses Gerät fallen.

VORSICHT!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Um ausreichende Belüftung zu gewährleisten, stellen Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum auf.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge.
• Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.
• Dieses Gerät erzeugt Laserstrahlung. Durchführung anderer Vorgänge als der hier angegebenen kann zu gefährlicher Strahlung führen.
• Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es vor direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit und starken Erschütterungen geschützt ist.

Netzkabel

• Der Netzstecker fungiert als Abschalteinrichtung. Installieren Sie das Gerät so, dass der Netzstecker sofort aus der Steckdose gezogen werden kann.

Batterie

• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
• Niemals starker Wärme oder offenen Flammen aussetzen. Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen. Die Batterie niemals zerlegen oder kurzschließen. Die Alkali- oder Mangan-Batterie niemals wieder aufladen.
• Niemals eine Batterie mit abgelöster Umhüllung benutzen.
• Wenn die Fernbedienung für längere Zeit nicht benutzt wird, nehmen Sie die Batterie heraus. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

C

Konformitätserklärung (DoC)

Hiermit erklärt „Panasonic Corporation“, dass dieses Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren RE-Produkten von unserem KE-Server herunterladen: http://www.ptc.panasonic.eu Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	4 dBm

Inhaltsverzeichnis

Sicherheitsmaßnahmen. 2

Mitgeliefertes Zubehör. 3

Aufstellung der Lautsprecher 4

Die Fernbedienung vorbereiten 4

Anschließen 5

Liste der Bedienelemente 6

Vorbereiten des Speichermediums 8

Wiedergabe von Speichermedien 9

Radio 10

Aufnahme 11

Klang-Effekte 13

Beleuchtung 13

DJ-Funktionen 13

Verwendung des Mikrofons 14

Karaoke 15

Uhr und Timer 15

Externe Geräte 16

Andere 17

Pflege und Instandhaltung. 17

Fehlersuchanleitung 17

Technische Daten 20

Referenzen 21

Mitgeliefertes Zubehör

Kontrollieren Sie das mitgelieferte Zubehör.

2 Netzkabel

1 Ferritkern

1 AM (MW)-Rahmenantenne

1 FM (UKW)-Zimmerantenne

1 Fernbedienung

(N2QAYB001198)

1 Batterie für die Fernbedienung

Für Großbritannien und Irland

1 Antennensteckeradapter

VORSICHT!

Den Antennensteckeradapter stets außerhalb der Reichweite von Kleinkindern aufbewahren, um ein Verschlucken zu verhindern.

Hinweis: Verwenden Sie ein Netzkabel, das in Ihre Netzsteckdose passt.

Aufstellung der Lautsprecher

Die linken und rechten Lautsprecher sind identisch.

Verwenden Sie ausschließlich die mitgelieferten Lautsprecher.

Die Verwendung anderer Lautsprecher kann zu Systemschäden führen und die Klangqualität beeinträchtigen.

Hinweis:

• Stellen Sie die Lautsprecher in einer Entfernung von mehr als 10mm vom Hauptgerät auf, um ausreichende Luftzirkulation zu gewährleisten.
• Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche.
• Diese Lautsprecher sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie sollten deshalb nicht in der Nähe von Fernsehgeräten, PCs oder anderen Geräten, die für magnetische Einflüsse empfindlich sind, aufgestellt werden.
• Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung und einer Verkürzung der Lebensdauer der Lautsprecher führen.
• Verringern Sie die Lautstärke bei folgenden Bedingungen, um Schäden vorzubeugen:
• Bei Wiedergabe von verzerrtem Klang.
• Bei der Einstellung des Klangcharakters.

VORSICHT!

• Verwenden Sie diese Lautsprecher ausschließlich mit dem darauf vorgesehenen System.

Anderenfalls kann es zu Schäden am Verstärker und den Lautsprechern kommen und Brandgefahr bestehen. Falls ein Schaden auftritt oder sich die Wiedergabeleistung plötzlich verschlechtert, wenden Sie sich bitte an den Kundendienst.

• Ändern Sie nicht die Lautsprecher oder die Lautsprecherkabel, da dies das System beschädigen kann.
• Folgen Sie den in dieser Anleitung vorgegebenen Schritten zum Anschließen der Lautsprecher.
• Berühren Sie nicht die Schalloberflächen der Lautsprechermembran.
• Anderenfalls kann die Lautsprechermembran beschädigt werden. Die Lautsprechermembran kann sich erhitzen.

Die Fernbedienung vorbereiten

Benutzen Sie eine Alkali- oder Mangan-Batterie.

Legen Sie die Batterie so ein, dass die Pole (+ und -) mit den Symbolen in der Fernbedienung übereinstimmen.

Anschließen

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse vorgenommen wurden.

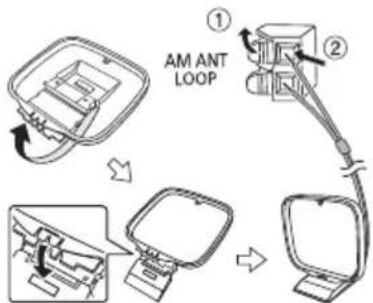

1 Verbinden Sie die AM (MW)-Rahmenantenne. Befestigen Sie die Antenne senkrecht in der Halterung, bis sie einrastet.

2 Verbinden Sie die FM (UKW)-Zimmerantenne. Befestigen Sie den Antennendraht in der Position, in der die optimale Empfangsqualität erzielt wird.

3 Verbinden Sie die Lautsprecher. Schließen Sie die Lautsprecherkabel an die entsprechenden Klemmen an.

4 Verbinden Sie das Netzkabel.

Verwenden Sie keine anderen Netzkabel, außer dem mitgelieferten.

Anbringen des Ferritkerns in der Nähe des Anschlusses

① Zum Öffnen ziehen Sie an den Lamellen (beide Seiten). ② Legen Sie das Netzkabel auf eine der konkaven Oberflächen. ③ Wickeln Sie das Netzkabel um den Ferritkern und auf die andere konkave Oberfläche. ④ Schließen Sie den Ferritkern, bis er einrastet.

Hinweis: Wird der Ferritkern nicht am Netzkabel angebracht, kann dies bei anderen Geräten in der Nähe zu Störungen führen.

Stromsparmodus

Das System verbraucht eine geringe Menge an Strom, selbst wenn es sich im Standby-Modus befindet. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen.

Alle Einstellungen werden gelöscht, wenn das System von der Stromversorgung getrennt wird. Diese müssen erneut vorgenommen werden.

Hinweis: Halten Sie die Antennen von Lautsprecherkabeln und Netzkabeln fern, damit keine Störgeräusche entstehen.

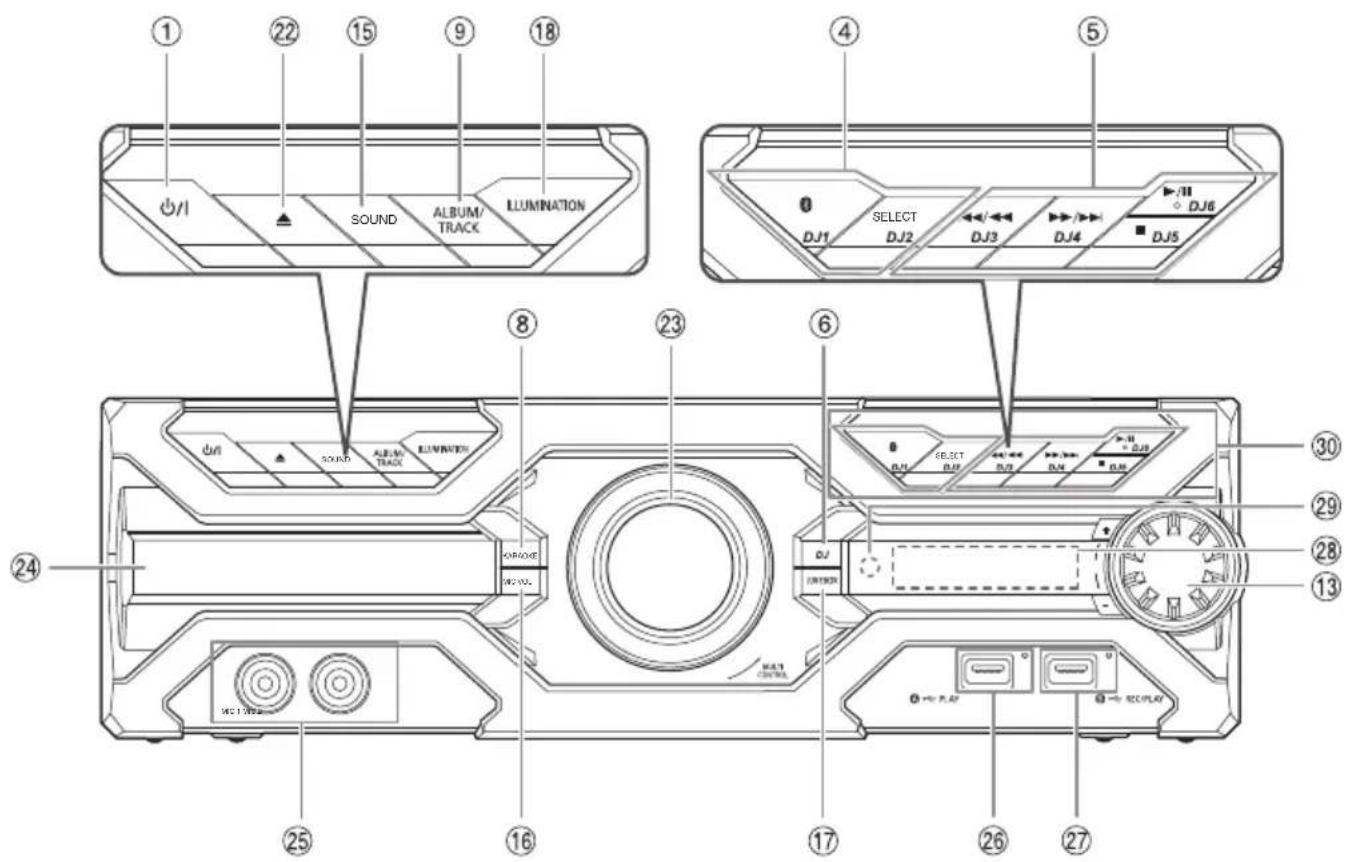

Liste der Bedienelemente

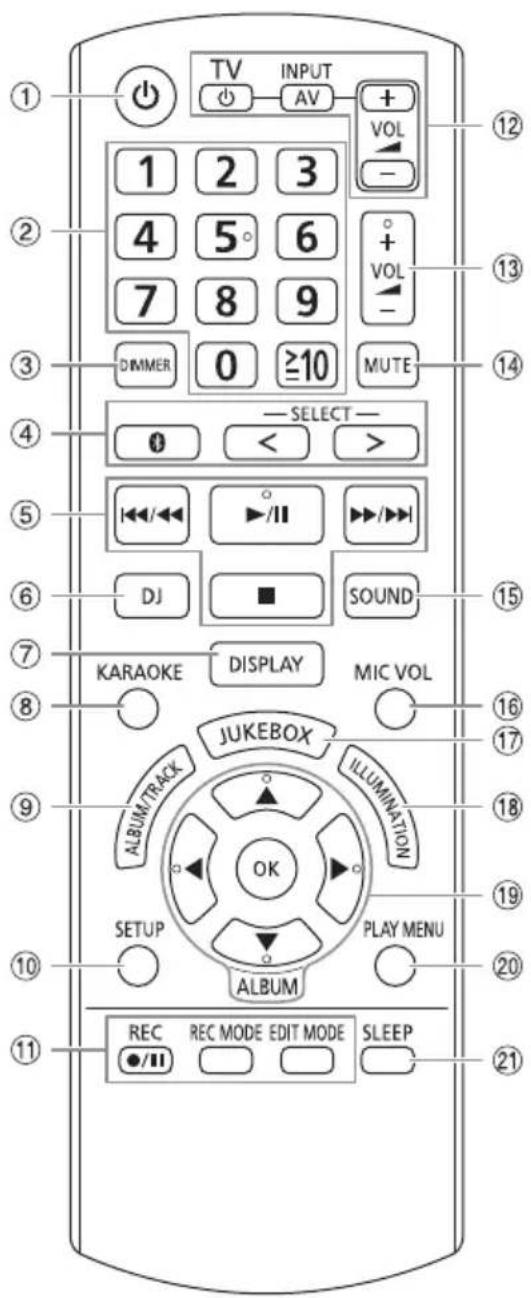

Steuern Sie das System per Fernbedienung. Diese Funktionen können auch mit den Tasten des Hauptgeräts ausgeführt werden, wenn die gleichen Bezeichnungen aufweisen.

① Bereitschafts-/Ein-Schalter. Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. ② Nummerische Tasten: Wählen einer zweistelligen Nummer. Beispiel: 16: [10]→[1]→[6]. ③ Helligkeit der Anzeige einstellen. Der Beleuchtungseffekt wird ebenfalls ausgeschaltet. Um diese Funktion zu löschen, Taste erneut drücken. ④ Audioquelle auswählen: Drücken Sie wiederholt [SELECT <, >] (Hauptgerät: [SELECT]), um die Quelle auszuwählen: USB A, USB B, CD, FM, AM, MEMORY, BLUETOOTH, AUX. Info über das Hauptgerät: Um die Bluetooth-Kopplung zu starten, halten Sie [bedrückt]. ⑤ Einfache Wiedergabesteuerung. ⑥ Wählen Sie DJ-Effect oder DJ-Sampler. ⑦ Informationen anzeigen. Wählen Sie die Karaoke-Effekte. Wählen Sie MP3-Album oder -Titel: Drücken Sie [ALBUM/TRACK], um ein Album oder einen Titel auszuwählen. Durchsuchen Sie die Titel oder Alben: Drücken Sie [Δ, ∇] oder drehen Sie [MULTI CONTROL], um zu durchsuchen. Drücken Sie [>□/□], um mit der Wiedergabe der Auswahl zu beginnen. ⑩ Setup-Menü anzeigen. ⑪ Steuerung des Aufnahmebetriebs. Benutzen eines Panasonic-Fernsehgeräts (nur kompatible Modelle): Richten Sie die Fernbedienung auf das Panasonic-Fernsehgerät: [TV]: Schalten Sie das Fernsehgerät ein bzw. aus. [AV/INPUT]: Ändern Sie den Videogangmodus des Fernsehgeräts. [VOL +/-]: Passen Sie den Lautstärkepegel des Fernsehgeräts an. ⑬ Stellen Sie den Lautstärkepegel ein. Stummschalten des Tons: Um diese Funktion zu löschen, Taste erneut drücken. "MUTE" wird ebenfalls abgeschaltet, wenn die Lautstärke verändert oder das Gerät ausgeschaltet wird. ⑮ Klangeffekte auswählen. ⑯ Stellen Sie die Lautstärke des Mikrofons ein. Wählen Sie DJ Jukebox oder Karaoke Jukebox. ⑱ Wählen Sie die Beleuchtungseffekte. Wählen bzw. bestätigen Sie die Option. Wiedergabenu anzeigen. ② Einschlafttimer einstellen.

22 Öffnen und schließen des Disc-Fachs

② Knopf für DJ- und Mehrfachsteuerung

24 Disc-Fach

25 Mikrofonbuchse

26 SBA

USB-Port ( )

USB-Statusanzeige

Wiedergabe von MP3-Titeln.

SBB

USB-Port ( )

USB-Statusanzeige

Wiedergabe von MP3-Titeln.

Nehmen Sie Audiosignale oder Musiktitel auf.

28 Anzeigebereich

Fernbedienungssensor

Entfernung: Innerhalb von ca. 7 m

Winkel: Ca. 20° auf und ab, 30° nach links und rechts

Wählen Sie die Direkttasten für die DJ-Funktion

Drücken Sie [JUKEBOX] oder [DJ], um die

DJ-Funktion einzuschalten.

Drücken Sie [DJ1] bis [DJ6] am Hauptgerät, um die gewünschte Funktion zu wählen.

Um abzubrechen, drücken Sie die Auswahl [DJ1] bis [DJ6] erneut.

Vorbereiten des Speichermediums

Disc

1 Drücken Sie [▲] am Hauptgerät, um das Disc-Fach zu öffnen. Legen Sie eine Disc mit dem Label nach oben ein. Drücken Sie erneut, um das Disc-Fach zu schließen. 2 Drücken Sie wiederholt [SELECT <, >], um „CD“ auszuwählen.

USB

Vorbereitung

Bevor Sie ein USB-Gerät an das System anschließen, vergewissern Sie sich, dass Sie eine Sicherheitskopie Ihrer Daten angelegt haben.

1 Verringern Sie die Lautstärke und schließen Sie das USB-Gerät an den USB-Anschluss an. Halten Sie das Hauptgerät fest, wenn Sie das USB-Gerät anschließen oder entfernen. 2 Drücken Sie wiederholt [SELECT <, >], um „USB A“ oder „USB B“ auszuwählen. Bei Auswahl leuchtet die USB-Statusanzeige in rot.

Hinweis:

• Verwenden Sie keine USB-Adapterkabel. USB-Geräte, die über ein Kabel angeschlossen sind, werden von diesem System nicht erkannt.
• Einige Geräte können nicht geladen werden, da der maximale USB-Ladestrom nur 500 mA beträgt.

Bluetooth®

Mit Bluetooth® können Sie die Verbindung und Wiedergabe mit einem Audiogerät drahtlos durchführen.

Vorbereitung

• Schalten Sie das Hauptgerät ein.
• Schalten Sie die Bluetooth®-Funktion des Geräts ein und platzieren Sie das Gerät in der Nähe des Systems.
• Weitere Details entnehmen Sie der Bedienungsanleitung des Geräts.

Koppeln eines Geräts

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 8).

1 Drücken Sie [19].

Wenn „PAIRING“ angezeigt wird, fahren Sie mit Schritt 3 fort. 2 Drücken Sie wiederholt [PLAY MENU], um „PAIRING“ auszuwählen, und danach [OK].

3 Wählen Sie „SC-AKX710“ aus dem Bluetooth®-Menü des Geräts.

Wenn Sie zur Eingabe eines Passworts aufgefordert werden, geben Sie 0000 oder 1234 ein.

Nachdem das Pairing erfolgt ist, wird das Gerät einen automatischen Verbindungsaufbau mit dem System herstellen.

Eventuell wird die MAC-Adresse (Beispiel: 6C:5A:B5:B3:1D:0F) angezeigt, bevor „SC-AKX710“ angezeigt wird.

Der Name des angeschlossenen Geräts wird einige Sekunden lang angezeigt.

Verwendung des Hauptgeräts

1 Halten Sie [ ] gedrückt, bis „PAIRING“ angezeigt wird. 2 Wählen Sie „SC-AKX710“ aus dem Bluetooth®-Menü des Geräts.

Hinweis:

Das Pairing kann mit bis zu 8 Geräten mit diesem System ausgeführt werden. Beim Koppeln eines 9. Geräts wird das am längsten nicht verwendete Gerät ersetzt.

Anschließen eines Geräts

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 8).

1 Drücken Sie [19]

"BLUETOOTH READY" wird angezeigt.

2 Wählen Sie „SC-AKX710“ aus dem Bluetooth®-Menü des Geräts.

Der Name des angeschlossenen Geräts wird einige Sekunden lang angezeigt.

3 Starten Sie die Wiedergabe auf dem Gerät.

Hinweis:

• Damit das Gerät verbunden wird, muss ein Pairing durchgeführt werden.
• Dieses System kann jeweils nur mit einem Gerät verbunden werden.
• Wenn „BLUETOOTH“ als Quelle ausgewählt ist, versucht dieses System automatisch, eine Verbindung mit dem zuletzt verbundenen Gerät herzustellen. („LINKING“ wird während dieses Prozesses angezeigt.)

Trennen der Verbindung mit dem Gerät

Während ein Bluetooth®-Gerät angeschlossen ist

1 Drücken Sie wiederholt [PLAY MENU], um „DISCONNECT?“ auszuwählen. 2 Drücken Sie [4, 5], um „OK? YES“ auszuwählen, und danach [OK]. „BLUETOOTH READY“ wird angezeigt.

Um die Funktion abzuschalten, wählen Sie "OK? NO".

Verwendung des Hauptgeräts

Halten Sie [f] gedrückt, bis „PAIRING“ angezeigt wird.

Hinweis:

Die Verbindung zum Gerät wird unterbrochen, wenn: Sie eine andere Quelle wählen. - Sie das Gerät außerhalb der maximalen Reichweite platzieren. Sie aus dem Bluetooth-Menü des Geräts wählen. - Das System oder das Gerät abgeschaltet wird.

Wiedergabe von Speichermedien

Die folgenden Markierungen zeigen die Verfügbarkeit der Funktion.

CD: CD-R/RW im CD-DA-Format oder mit MP3-Dateien.

USB: USB-Gerät mit MP3-Dateien.

BLUETOOTH: Bluetooth-Gerät.

MEMORY: Interner Speicher (siehe „Aufnahme“ auf Seite 11 für das Hinzufügen von Titeln zum internen Speicher).

Einfache Wiedergabe

CD USB BLUETOOTH MEMORY

Wiedergabe Drücken Sie [▶/■].
Stopp Drücken Sie [■].
	USB MEMORY
	These Position ist gespeichert.
	“RESUME” wird angezeigt.
	Drücken Sie erneut, um vollständig zu stoppen.
Pause Drücken Sie [▶/■].
	Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	Drücken Sie [↓←/←] oder [▶▶/▶▶], um den Titel zu überspringen.
	CD USB MEMORY
	Drücken Sie [▲, ▼], um das MP3-Album zu überspringen.
Suchen	Halten Sie [↓←/←] oder [▶▶/▶▶] gedrückt.

Hinweis:

Je nach Bluetooth-Gerät ist es möglich, dass einige

Funktionen wirkungslos sind.

Verfügbare Informationen anzeigen

CD USB BLUETOOTH MEMORY

Sie können die verfügbaren Informationen, wie z. B.

MP3-Album und Titelnummer, auf dem Display anzeigen.

Drücken Sie wiederholt [DISPLAY].

Beispiel: Anzeige von MP3-Album und -Titelnummer.

Hinweis:

• Maximale Anzahl von Zeichen, die angezeigt werden können: Umgebung 32
• Dieses System unterstützt ID3-Tags der Versionen 1.0, 1.1 und 2.3.
• Textdaten, die vom System nicht unterstützt werden, werden möglicherweise anders angezeigt.

Wiedergabe

CD USB MEMORY

1 Drücken Sie [PLAY MENU]. 2 Drücken Sie [4, 5], um die Einstellung zu wählen, und drücken Sie dann [OK].

OFF PLAYMODE	Verwerfen Sie die Einstellung.
1-TRACK 1	Einen ausgewählten Titel abspielen. Wahlen Sie den Titel mithilfe der Zifferntasten.
1-ALBUM 1	Ein ausgewähltes MP3-Album abspielen. Drücken Sie [▲,▼], um das MP3-Album auszuwahlen.
RANDOM RND	Alle Titel in zufälliger Reihenfolge abspielen.
1-ALBUM RANDOM 1 RND	Alle Titel eines ausgewählten MP3-Albums in zufälliger Reihenfolge abspielen. Drücken Sie [▲,▼], um das MP3-Album auszuwahlen.
ALL REPEAT	Alle Titel werden wiederholt.
1-TRACK REPEAT 1	Wiederholte 1-TRACK.
1-ALBUM REPEAT 1	Wiederholte 1-ALBUM.
RANDOM REPEAT RND	Wiederholte Zufallswiedergabe.
1-ALBUM RANDOM REPEAT 1 RND	Wiederholte 1-ALBUM RANDOM.

Hinweis:

• Bei Zufallswiedergabe ist kein Sprung zu Titeln möglich, die bereits abgespielt wurden.
• Beim Öffnen des Disc-Fachs oder Trennen des USB-Geräts wird die Einstellung verworfen.

Link-Modus

BLUETOOTH

Sie können den Link-Modus ändern, um ihn an den Verbindungstyp anzupassen.

Vorbereitung

Wenn dieses System mit einem Bluetooth® Gerät verbunden ist, trennen Sie (⇒ 8).

1. Drücken Sie wiederholt [PLAY MENU], um „LINK MODE“ auszuwählen. 2. Drücken Sie [<, >], um den Modus zu wählen, und drücken Sie dann [OK].

MODE 1: Schwerpunkt auf Konnektivität.

MODE 2: Schwerpunkt auf Klangqualität. (Standardeinstellung)

Hinweis:

• Wenn mit dieser Funktion Videoinhalte wiedergegeben werden, sind Video- und Audio-Ausgabe evtl. nicht synchronisiert. Wählen Sie in diesem Fall „MODE 1“.
• Wählen Sie „MODE 1“, wenn die Tonausgabe unterbrochen ist.

Hinweis zu Disc

• Dieses System kann CD-R/RW mit Inhalten im CD-DA- oder MP3-Format wiedergeben.
• Finalisieren Sie die Disc vor der Wiedergabe auf dem Gerät, auf dem sie aufgenommen wurde.
• Einige CD-R/RW können aufgrund der Beschaffenheit der Aufnahme nicht abgespielt werden.

Hinweis zu USB-Geräten

• Es gibt bei diesem System keine Garantie, dass die Verbindung mit allen USB-Geräten aufgebaut werden kann.
• Dieses System unterstützt USB 2.0 bei voller Geschwindigkeit.
• Dieses System kann USB-Geräte von bis zu 32 GB unterstützen.
• Nur das FAT 12/16/32-Dateisystem wird unterstützt.

Hinweis zu MP3-Dateien

• Dateien werden als Titel behandelt, während Ordner als Alben angesehen werden. Die Titel müssen die Erweiterung „mp3" oder „MP3" besitzen. Die Titel werden nicht unbedingt in der Reihenfolge der Aufnahme abgespielt.
• Je nach Sektorgröße ist es möglich, dass einzelne Dateien nicht funktionieren.

MP3-Datei auf einer Disc

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: -255 Alben (einschließlich Hauptordner) -999 Titel -20 Sitzungen
• Discs müssen dem Format ISO9660 Stufe 1 oder 2 entsprechen (außer erweiterte Formate).

MP3-Datei auf einem USB-Gerät

• Dieses System hat Zugriffsmöglichkeiten auf bis zu: - 800 Alben (einschließlich Hauptordner) - 8000 Titel - 999 Titel in einem Album

Radio

Vorbereitung

Drücken Sie wiederholt [SELECT <, > ], um „FM“ (UKW) oder „AM“ (MW) auszuwählen.

Manuelle Abstimmung

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. 2 Drücken Sie [4, 5], um „MANUAL“ auszuwählen, und danach [OK]. 3 Drücken Sie [|| / ||] oder [ / |] , um den Sender einzustellen.

Zur automatischen Abstimmung halten Sie die Taste gedrückt, bis die Frequenz sich schnell zu ändern beginnt.

"STEREO" wird angezeigt, wenn eine Stereosendung empfangen wird.

Speicher voreinstellen

Sie können bis zu 30 FM (UKW)- und 15 AM (MW)-Sender speichern.

Automatische Voreinstellung

1 Drücken Sie [PLAY MENU], um „A. PRESET“ auszuwählen. 2 Drücken Sie [<, >], um „LOWEST“ oder „CURRENT“ auszuwählen, und danach [OK].

LOWEST Die Abstimmung beginnt mit der niedrigsten Frequenz.

CURRENT Die Abstimmung beginnt mit der aktuellen Frequenz.

Danach belegt der Tuner die Speicherplätze in aufsteigender Reihenfolge mit allen beim Suchlauf abgestimmten Sendern.

Um die Funktion abzuschalten, [■] drücken.

Manuelle Voreinstellung

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. 2 Drücken Sie [4, 5], um „MANUAL“ auszuwählen, und danach [OK]. 3 Drücken Sie [|| / ||] oder [ / ] , um den Sender einzustellen. 4 Drücken Sie [OK]. 5 Drücken Sie die Zifferntasten, um einen Speicherplatz zu wählen. Wiederholen Sie die Schritte 3 bis 5, um weitere Sender einzustellen. Der neue Sender ersetzt den Sender mit der gleichen Voreinstellungsnummer.

Einen vorprogrammierten Sender auswählen

1 Drücken Sie wiederholt [PLAY MENU], um „TUNE MODE“ auszuwählen. 2 Drücken Sie [4, 5], um „PRESET“ auszuwählen, und danach [OK]. 3 Drücken Sie die Zifferntasten, [▶/▶] oder [▶▶/▶], um den vorprogrammierten Sender auszuwählen.

Verbessern der Klangqualität

Wenn FM ausgewählt wurde

1 Drücken Sie wiederholt [PLAY MENU], um „FM MODE“ auszuwählen. 2 Drücken Sie [4, 5], um „MONO“ auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie STEREO.

Der „MONO“-Modus wird auch aufgehoben, wenn die Frequenz geändert wird.

Um die Einstellung beizubehalten

Machen Sie weiter mit Schritt 4 von „Manuelle Voreinstellung“ (⇒ 10).

Wenn „AM“ ausgewählt wurde

1 Drücken Sie wiederholt [PLAY MENU], um „B.PROOF“ auszuwählen. 2 Drücken Sie [4, 5], um die Einstellung auszuwählen, die den besten Empfang hat, und drücken Sie dann [OK].

Überprüfen des Signalstatus

Wenn „FM“ ausgewählt wurde

Drücken Sie [DISPLAY], um „FM STATUS“.

FM- -Das FM (UKW)-Signal ist schwach. Das System ist nicht auf einen Sender eingestellt.

FM ST Das FM (UKW)-Signal ist stereo.

FM MONO Als FM MODE“ wurde „MONO“ gewählt. Das FM (UKW)-Signal ist mono.

Empfang von RDS-Programmen

Der Tuner dieses Systems ermöglicht den Empfang von Sendern des Radiodatensystems (RDS) in Gebieten, wo RDS-Programme ausgestrahlt werden.

Drücken Sie wiederholt [DISPLAY].

PS Programmdienst

PTY Programmtyp

FREQ Frequenz

Hinweis:

Bei ungünstigen Empfangsbedingungen erscheinen u. U. keine RDS-Anzeigen.

AM (MW)-Belegung

Nur über Hauptgerät

In diesem System können AM (MW)-Sender in Schritten von 10kHz

1 Drücken Sie wiederholt [SELECT], um „AM“ (MW) auszuwählen. 2 Halten Sie [SELECT] gedrückt.

Nach einigen Sekunden wird auf dem Display die aktuelle Mindestfrequenz angezeigt. Wenn sich die Mindestfrequenz ändert, die Taste loslassen.

• Wiederholen Sie die Schritte oben, um zur ursprünglichen Einstellung zurückzukehren.
• Nach Änderung der Einstellung werden voreingestellte Frequenzen gelöscht.

Aufnahme

Dieses Gerät kann auf bis zu 800 Ordner (max. 999 Titel pro Album) oder 8000 Titel aufnehmen, je nach verfügbarem Speicherplatz des internen Speichers oder des USB-Geräts in USB B.

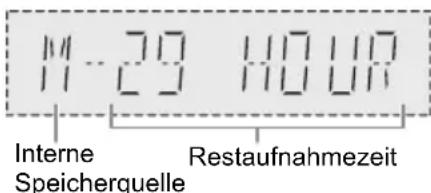

So prüfen Sie den Speicherplatz

Drücken Sie wiederholt [DISPLAY] im Stopp-Modus. Beispiel: Verbleibende Aufnahmezeit des internen Speichers.

• UPDATE" wird angezeigt, wenn das System das USB-Gerät ausliest.
• "NO DEVICE" wird angezeigt, wenn kein USB-Gerät an USB B angeschlossen ist.

Auswählen, wo Aufnahmen aufbewahrt werden

1 Drücken Sie wiederholt [SETUP], um „REC TO?“ auszuwählen. 2 Drücken Sie [4, 5], um „MEMORY“ oder „USB B“ auszuwählen, und danach [OK].

Hinweis:

Alle Aufnahmen sind im „.mp3“-Format. - Sie können keine Aufnahmen machen, wenn Sie die Zufallswiedergabe verwenden. Die DJ- oder Karaoke-Funktion wird ausgeschaltet, wenn Sie mit der Aufnahme beginnen. Die Wiederholfunktion ist während der Aufnahme abgeschaltet. - Bei jeder Aufnahme wird ein neues Album hinzugefügt. Die Reihenfolge des Albums kann sich nach Beendigung der Aufnahme ändern. Die Aufnahmen werden auf dem USB-Gerät oder im internen Speicher in einem Ordner mit dem Namen "REC_DATA" gespeichert. Die Anzeige für den USB-Status blinkt während der USB-Aufnahme in rot.

Einfache Aufnahme

1 Wählen Sie die Quelle aus, die Sie aufnehmen möchten.

CD-DA

Stellen Sie den Disc-Wiedergabe-Modus ein.

Alle Titel aufnahmen

Wahlen Sie „OFF PLAYMODE" (⇒ 9).

Einen bestimmten	Wahlen Sie „1-TRACK“ (⇒ 9).
Titel aufnehmen

Stellen Sie sicher, dass die Disc angehalten wurde.

Radio

Radiosender einstellen.

AUX

Schließen Sie das Gerät an und spielen Sie von ihm ab. (⇒ 16)

2 Drücken Sie [REC ●/Π], um die Aufnahme zu starten.

Der Name des Ordners, in dem die Aufnahmen gespeichert wurden, wird angezeigt.

Aufnahme stoppen	Drücken Sie [■]. „WRITING“ wird angezeigt.
Aufnahme-Pause	Drücken Sie [REC ●/■] während der Aufnahme.Drücken Sie erneut, um die Aufnahme fortzusetzen.Hinweis:Die Pause-Funktion kann bei der Aufnahme aus dem Radio, der AUX-Quelle (ausgenommen im „SYNCHRO“-Modus) aktiviert werden.Bei jeder Pause wird die Titel-Kennzeichnung eingesetzt (⇒ 12).

Hinweis:

• Warten Sie ein paar Sekunden, bis das System das USB-Gerät vorbereitet hat, bevor Sie mit der Aufnahme beginnen.
• Die Aufzeichnung des nächsten Titels der Disc wird auf dem Display angezeigt.

Schnellaufnahme

Aufnahmegeschwindigkeit der CD-DA-Disc:

CD, CD-R: Dreimal (3x) schneller als die normale Geschwindigkeit.

CD-RW: Zweimal (2x) schneller als die normale Geschwindigkeit.

1 Legen Sie die Disc ein, die Sie aufnehmen möchten. 2 Drücken Sie [REC MODE], um „NORMAL“ oder „HI-SPEED“ auszuwählen, und danach [OK]. 3 Drücken Sie [REC ●/Π], um die Aufnahme zu starten.

Hinweis:

• Wenn Sie aufgrund des Zustands der Disc nicht mit Hochgeschwindigkeit aufnehmen können, nehmen Sie mit Normalgeschwindigkeit auf.
• Bei der Schnellaufnahme wird der Ton stumm geschaltet.

Titel-Kennzeichen hinzufügen

Bei Aufnahmen aus dem Radio oder der AUX-Quelle können Sie die Titel mittels verschiedener Modi trennen.

Vor der Aufnahme

Drücken Sie [REC MODE], um den Modus auszuwählen.

MANUAL Manuelles Hinzufügen einer Titel-Kennzeichnung. Drücken Sie während der Aufnahme [OK], um eine Titel-Kennzeichnung hinzuzufügen. Hinweis: Die Aufnahme wird automatisch in 60 Minuten pro Musiktitel aufgeteilt.
SYNCHRO (Für eine AUX-Quelle)	Die Aufnahme beginnnt automatisch, wenn das andere Gerät mit der Wiedergabe beginnnt. Die Aufnahme wird angehalten, wenn für 3 Sekunden Ruhe herrscht.
TIME MARK Ein	Titel wird automatisch in Zeitabständen von 5 Minuten getrennt.

Hinweis:

• Wenn Sie während der Aufnahme im „TIME MARK“-Modus auf [OK] drücken oder die Aufnahme anhalten, wird der Fünf-Minuten-Zähler zurückgesetzt.
• Im „SYNCHRO“-Modus können Sie manuell keine Titel-Kennzeichen eingeben.

Aufnahme von MP3-Titeln

Sie können MP3-Titel wie folgt aufnehmen:

Von einer MP3-Disc auf USB B oder in den internen Speicher. Von USB A auf USB B oder in den internen Speicher. Von USB B in den internen Speicher oder umgekehrt.

1. Wählen Sie die Quelle aus, die Sie aufnehmen möchten.

Alle Titel aufnehmen	Wahlen Sie „OFF PLAYMODE“ (⇒ 9).
Aufnahme eines bestimmten Albums oder Titels	Wahlen Sie „1-ALBUM“ oder „1-TRACK“ (⇒ 9).

2. Drücken Sie [REC ●/■], um die Aufnahme zu starten.

Um den Fortschritt der Aufnahme zu überprüfen, drücken Sie [DISPLAY].

Aufnahme stoppen

Drücken Sie [■]. Die Aufnahme wird beim letzten, komplett aufgenommenen Titel des Albums angehalten. Wenn Sie beispiselsweise bei der Aufnahme des vierten Musiktitels stoppen, so werden nur die ersten drei Titel aufgenommen. „NO FILE RECORDED“ wird angezeigt, wenn kein Titel aufgenommen wurde.

Hinweis:

• Einige Titel können längere Zeit zur Aufnahme beanspruchen.
• Einige Titel können aufgrund der Beschaffenheit der Quellen nicht aufgenommen werden.
• Der Name der aufgenommenen Datei ist derselbe wie der Name der ursprünglichen Datei (maximal 32 Zeichen können auf dem Anzeigefeld dargestellt werden).

Löschen des aufgenommenen Titels

1 Drücken Sie wiederholt [SELECT <, > ], um „MEMORY“ (Speicher) oder „USB B“ auszuwählen. 2 Drücken Sie [, ] , um das gewünschte Album auszuwählen. 3 Drücken Sie [i ▲ ▲ oder [■▶/■▶i], um den gewünschten Titel auszuwählen. 4 Drücken Sie [EDIT MODE], um den Modus auszuwählen.

TRACK DEL: Einen bestimmten Titel löschen.

ALBUM DEL: Ein Album löschen (maximal 999 Titel).

FORMAT: Formatieren des USB-Geräts.

ALL DEL: Alle Alben des Internspeichers löschen.

5 Drücken Sie [OK].

Die zu löschende Auswahl wird angezeigt.

6 Drücken Sie [OK].

"SURE? NO" wird angezeigt.

7 Drücken Sie [4, 5], um „SURE? YES" auszuwählen, und danach [OK].

"WRITING" wird angezeigt.

Um die Funktion abzuschalten, wählen Sie "SURE? NO".

Klangeffekte

1. Drücken Sie [SOUND], um den Klangeffekt auszuwählen. 2. Drücken Sie [4, 5], um die Einstellung zu wählen, und drücken Sie dann [OK]. Alternativ können Sie [MULTI CONTROL] drehen, um die Einstellung auszuwählen.

PRESET EQ „ROCK“, „POP“, „AFRO BEAT“,

„ARABIC“, „PERSIAN“, „INDIA

BASS“, „DANGDUT“, „MALAY

POP“, „ELECTRONICA“,

„REGGAETON“, „SALSA“,

„SAMBA“, „FOOTBALL“,

„KARAOKE“ oder „FLAT“

BASS/MID/TREBLE	-4 bis +4
	Hinweis:
	Wenn Sie eine PRESETEQ-Einstellung auswahlen, konnen sich diese Einstellungen ändern.

SURROUND „ON SURROUND“ oder „OFF SURROUND“

D.BASS LEVEL „OFF“, „LEVEL 1“ bis „LEVEL 6“

D.BASS BEAT „ON D.BASS BEAT“ oder „OFF D.BASS BEAT“

Hinweis:

• Diese Funktion betont den Trommelschlag und erzeugt einen druckvollen Klang. Abhängig vom gewählten Titel ist der Effekt u. U. nur gering.
• Diese Funktion ist nicht aktiv, wenn D.BASS LEVEL auf OFF steht.

Beleuchtung

Sie können den Beleuchtungseffekt am System ändern. Drücken Sie [ILLUMINATION], um den gewünschten Effekt auszuwählen.

COLOR: Eine Auswahl von 6 verschiedenen Beleuchtungsfarben am Hauptgerät.

AUTO: Beleuchtung in einer Farbe. Die Farbe ändert sich automatisch.

OFF: Deaktivieren Sie den Effekt.

Sie können auch [4, 5] drücken, um den nächsten oder vorherigen Effekt auszuwählen und dann [OK] drücken. Alternativ können Sie [MULTI CONTROL] drehen, um einen Effekt zu wählen.

DJ-Funktionen

Sie können mit den DJ-Funktionen Klangeffekte oder Sample-Sounds zwischen den Liedern hinzufügen.

Verwenden der „Panasonic MAX Juke“-App: Sie können die kostenlose Android™-App „Panasonic MAX Juke“ von Google Play™ herunterladen und installieren, um zusätzliche Funktionen zu erhalten, wie beispielsweise die gleichzeitige Liedwiedergabe von mehreren Geräten.

Einzelheiten zur Anwendung finden Sie auf der folgenden Website.

http://av.jpn.support.panasonic.com/support/global/cs/music/app/

(Diese Seite ist nur auf Englisch.)

Hinweis: Die DJ-Funktion wird ausgeschaltet, wenn Sie das System ausschalten, auf eine andere Quelle umschalten oder die Aufnahme starten.

DJ Jukebox

USB-MEMORY

Sie können mit den DJ-Jukebox-Funktionen einen Überblendungseffekt oder einen Sample-Sound-Mix zwischen den Liedern hinzufügen.

1 Drücken Sie [JUKEBOX], um „DJ JUKEBOX SELECT NUMBER“ oder „ON DJ JUKEBOX“ auszuwählen.

Um die Funktion abzuschalten, wählen Sie „OFF JUKEBOX“.

2 Drücken Sie [1] bis [6] (Hauptgerät: [DJ1] bis [DJ6]), um den Effekt zu wählen.

[1] Überblendung: Der aktuelle Titel wird allmählich leiser, und der nächste Titel wird allmählich lauter. [2] bis [6] Sample-Sound-Mix: Der Sample-Sound wird zu den Intervallen aller Titel hinzugefügt.

Um diese Funktion zu löschen, Taste erneut drücken.

Hinweis:

• Das System wechselt automatisch in den Wiederholmodus, sobald Sie die DJ Jukebox einschalten.
• Die Cross-Fade-Funktion funktioniert u. U. nicht zwischen Songs, die unterschiedliche Abtastfrequenzen haben.

Ändern der Wiederholungseinstellung

1 Drücken Sie [PLAY MENU]. 2 Drücken Sie [4, 5], um die Einstellung zu wählen, und drücken Sie dann [OK].

Verwendendes Hauptgerät

Im Stop-Modus drehen Sie [MULTI CONTROL], um die Einstellung auszuwählen, und drücken Sie dann [/] .

RANDOM REPEAT RND	Wiederholte Zufallswiedergabe.
ALL TITLE REPEAT Alle	Titel werden wiederholt.
RANDOM MIX REPEAT RND	Wiederholte Zufallswiedergabe. Der Sample-Sound wird zu den Intervallen aller Titel hinzugeführct.

Hinweis: Sie können den DJ Jukebox-Effekt nicht auswählen, wenn Sie den „RANDOM MIX REPEAT“-Modus verwenden.

Verwendung der „Panasonic MAX Juke“-App

Sie können die Titel aufrufen, die Sie über die App wiedergeben möchten.

DJ-Effekt

(Bis auf die AUX-Quelle)

Sie können mit der Funktion DJ-Effekt Klangeffekte hinzufügen.

1 Drücken Sie [DJ], um „DJ EFFECT SELECT NUMBER“ oder „ON DJ EFFECT“ auszuwählen. Um die Funktion abzuschalten, wählen Sie „OFF EFFECT“. 2 Drücken Sie [1] bis [6] (Hauptgerät: [DJ1] bis [DJ6]), um den Effekt zu wählen.

[1] PHASER

Erweitern Sie den Klang um eine räumliche Komponente.

[2] FILTER

Verstärken oder filtern Sie bestimmte Bereiche der Tonausgabe.

[3] SOUND CHOPPER

Schneiden Sie die Tonausgabe in regelmäßigen Abständen ab.

[4] ELECTRO ECHO

Fügen Sie ein digitales Echo zur Tonausgabe hinzu.

[5] PITCH SHIFTER

Dient zum Einstellen der Tonarten.

[6] HARMONIZER

Erweitert die Tonausgabe um TONE, um Harmonien zu erzeugen.

Um diese Funktion zu löschen, Taste erneut drücken.

3 Drücken Sie [◀, ▶], um die Einstellung auszuwählen.

Alternativ können Sie [MULTI CONTROL] drehen, um die Einstellung auszuwählen.

DJ-Sampler

(Bis auf die AUX-Quelle)

Sie können einen Scratch-Sound oder Sample-Sound zum gerade wiedergegebenen Titel hinzufügen.

1 Drücken Sie [DJ], um „SAMPLER SELECT NUMBER“ oder „ON SAMPLER“ auszuwählen. Um die Funktion abzuschalten, wählen Sie „OFF EFFECT“. 2 Drücken Sie [1] bis [6] (Hauptgerät: [DJ1] bis [DJ6]), um den gewünschten Sound zu wählen. Um diese Funktion zu löschen, Taste erneut drücken. 3 Drücken Sie [4, 5]. Alternativ können Sie [MULTI CONTROL] drehen.

Verwenden der „Panasonic MAX Juke“-App

Sie können den Sample-Sound in der App ändern. (Um alle Sample-Sounds im Stopp-Modus auf die Werkseinstellungen zurückzusetzen, drücken Sie [DJ] auf dem Hauptgerät und halten Sie die Taste gedrückt, bis „SAMPLER RESTORED“ angezeigt wird.)

Verwendung des Mikrofons

Vorbereitung

Bevor Sie das Mikrofon anschließen oder abziehen, drehen Sie die Lautstärke des Systems auf sein Minimum herunter.

1. Stecken Sie ein Mikrofon (nicht mitgeliefert) in die Mikrofonbuchse. Steckerausführung: 6,3 mm monophonisch.

2. Drücken Sie [MIC VOL] und dann [◀, ▶], um die Lautstärke des Mikrofons anzupassen.

Wenn Sie mit Hintergrundmusik singen wollen.

3. Spielen Sie die Musikquelle ab und stellen Sie die Lautstärke des Systems ein.

Hinweis:

• Ertönt beim Gebrauch ein seltsamer Ton (heulend), bewegen Sie das Mikrofon von den Lautsprechern weg oder verringern Sie die Mikrofon-Lautstärke.
• Wenn Sie das Mikrofon nicht verwenden, ziehen Sie es aus der Mikrofonbuchse und verringern Sie die Mikrofon-Lautstärke auf das Minimum.
• Dieses System kann nicht vom Mikrofon aufnehmen.

Karaoke

Vorbereitung

Wählen Sie die Musikquelle.

Hinweis:

Die Karaoke-Funktion wird ausgeschaltet, wenn Sie das System ausschalten oder mit einer Aufnahme beginnen.

Karaoke-Effekt

Sie können mit der Funktion Karaoke-Effekt Klangeffekte hinzufügen.

1 Drücken Sie wiederholt [KARAOKE], um den Effekt auszuwählen.

VOCAL CANCEL	Reduzieren Sie die Lautstärke der Stimmten oder ändern Sie den Audiomodus (je nach Quelle).
ECHO Fügen Sie einen Echoeffekt zum Ton hinzu.
KEY CONTROL Ändern Sie die Tonart eines Liedes.
	Hinweis:Die Einstellung wird gelöscht, wenn Sie zu einer anderen Quelle wechseln.
TEMPO	CD USB MEMORYÄndern Sie die Geschwindigkeit eines Liedes.
BGM Ändern Sie den Pegel der Hintergrundmusik.
MIC EQ Wahlen Sie einen MIC EQ-Modus.
OFF EFFECT Deaktivieren Sie den Effekt.Drücken Sie zur Bestätigung [OK] (Hauptgerät: [▶/■]).

Um die aktuelle Einstellung zu überprüfen, drücken Sie [OK].

2 Drücken Sie [<, >], um die Einstellung zu wählen, und drücken Sie dann [OK]. Alternativ können Sie [MULTI CONTROL] drehen, um die Einstellung auszuwählen.

VOCAL CANCEL „OFF“, 1 bis 3, „L“, „R“, „L+R"

Bei Nutzung einer nicht für Karaoke formatierten

Stereоquelle

Für die meisten Lieder wird empfohlen, „2 VOCAL CANCEL“ zu verwenden.

Bei Nutzung einer für Karaoke formatierten Quelle

L: Nur der linke Sound (nur Begleitung)

R: Nur der rechte Sound (nur Stimmen)

L+R: Rechte und linke Sounds werden vermischt

ECHO „OFF“, 1 bis 4

KEY CONTROL -6 bis +6

TEMPO „OFF“, -2 bis +2

BGM „OFF“, 1 bis 3

MIC EQ „SINGING“ oder „SPEECH“

Hinweis: Um den Karaoke-Effekt für die Seite AUX zu verwenden, setzen Sie "AUX MODE" auf "MODE 1" (⇒ 17).

Karaoke Jukebox

Sie können beim Verwenden der Karaoke-Jukebox den Karaoke-Effekt benutzen.

Drücken Sie [JUKEBOX], um "ON KARAOKE JUKEBOX" auszuwählen.

Um die Funktion abzuschalten, wählen Sie OFF JUKEBOX.

Hinweis:

• Das System wechselt automatisch in den Wiederholmodus, sobald Sie die Karaoke Jukebox einschalten. Die Karaoke-Jukebox wird ausgeschaltet, wenn Sie auf eine andere Quelle umschalten.

Ändern der Wiederholungseinstellung

1 Drücken Sie [PLAY MENU]. 2 Drücken Sie [<, >], um die Einstellung zu wählen, und drücken Sie dann [OK].

Verwendung des Hauptgeräts: Drehen Sie im Stopp-Modus [MULTI CONTROL], um die Einstellung auszuwählen, und drücken Sie dann [ / ] .

RANDOM REPEAT RND	Wiederholte Zufallswiedergabe.
ALL TITLE REPEAT O	Alle Titel werden wiederholt.
RANDOM MIX REPEAT RND	Wiederholte Zufallswiedergabe. Der Sample-Sound wird zu den Intervallen aller Titel hinzugeführct.

Uhr und Timer

Uhr einstellen

Dies ist eine 24-Stunden-Uhr.

1. Drücken Sie [SETUP], um „CLOCK“ auszuwählen. 2. Drücken Sie [4, 5], um die Zeit einzustellen, und drücken Sie dann [OK].

Zum Überprüfen der Zeit: Drücken Sie [SETUP], um „CLOCK“ auszuwählen, und danach [OK]. Drücken Sie im Standby-Modus [DISPLAY].

Hinweis: Achten Sie darauf, die Uhr in regelmäßigen Abständen zu stellen.

Einschlaftimer

Der Einschlaftimer schaltet das System nach der festgelegten Zeit ab.

Drücken Sie [SLEEP], um die Zeit auszuwählen (in Minuten).

Um die Funktion abzuschalten, wählen Sie "OFF".

So überprüfen Sie die verbleibende Zeitdauer:

Drücken Sie [SLEEP].

Hinweis:

• Die verbleibende Zeitdauer wird im Minutentakt für eine Sekunde angezeigt. "SLEEP 1" wird immer angezeigt, wenn nur 1 Minute verbleibt.
• Der Einschlafttimer hat grundsätzlich Vorrang. Stellen Sie sicher, dass sich die Timer-Einstellungen nicht überschneiden.

Wiedergabetimer und Aufnahmetimer

(Außer den Quellen Bluetooth® und AUX)

Sie können die Zeitschaltuhr so einstellen, dass sich die Anlage zu einem bestimmten Zeitpunkt einschaltet, um:

• Sie zu wecken (Wiedergabetimer).
• Aufnahme vom Radio (Aufnahmetimer).

Wiedergabetimer und Aufnahmetimer können nicht zusammen verwendet werden.

Vorbereitung

Stellen Sie die Uhr ein.

1 Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen. 2 Drücken Sie [▲, ▲], um „➁PLAY“ oder „➁REC“ auszuwählen, und danach [OK]. 3 Drücken Sie [4, 5], um die Startzeit einzustellen, und drücken Sie dann [OK]. 4 Wiederholen Sie Schritt 3, um die Endzeit einzustellen. 5 Für den Wiedergabetimer drücken Sie [<, >], um die wiederzugebende Quelle zu wählen, und drücken Sie dann [OK]. 6 Für den Aufnahmetimer drücken Sie [<, >], um „MEMORY“ oder „USB B“ auszuwählen und die Aufnahme zu behalten, und drücken Sie dann [OK].

So aktivieren Sie den Timer

1 Bereiten Sie die Quelle vor.

Wiedergabetimer	Bereiten Sie die gewünschte Wiedergabequelle vor (Disc, USB, internet Speicher oder Radio), und stellen Sie die Lautstärke ein.
Aufnahmetimer	Schließen Sie das USB-Gerät an USB B an (für die USB-Aufnahme), und stellen Sie den Radiosender ein.

2 Drücken Sie wiederholt [SETUP], um „TIMER SET“ auszuwählen. 3 Drücken Sie [4, 5], um die Einstellung zu wählen, und drücken Sie dann [OK].

PLAY ON Starten Sie den Wiedergabetimer.

PLAY OFF Brechen Sie den Wiedergabetimer ab.

REC ON Starten Sie den Aufnahmetimer.

REC OFF Brechen Sie den Aufnahmetimer ab.

"Wird angezeigt.

Die Timerfunktionen werden nur aktiviert, wenn das System ausgeschaltet ist.

Zum Überprüfen der Einstellung

1 Drücken Sie wiederholt [SETUP], um „TIMER ADJ“ auszuwählen. 2 Drücken Sie [4, 5], um „PLAY“ oder „REC“ auszuwählen, und danach [OK].

Drücken Sie im Standby-Modus zweimal [DISPLAY].

Hinweis:

• Der Wiedergabetimer beginnt mit einer niedrigen Lautstärke und wird sich nach und nach bis zum voreingestellten Pegel erhöhen.
• Der Aufnahmetimer startet 30 Sekunden vor der eingestellten Zeit in Stummschaltung.
• Der Timer wird zur eingestellten Zeit aktiviert, wenn das System eingeschaltet ist.
• Wenn Sie das System bei aktiviertem Timer aus- und dann wieder einschalten, stoppt der Timer nicht bei der Endzeit.

Externe Geräte

Vorbereitung

Ziehen Sie das Netzkabel. - Schalten Sie alle Geräte aus und lesen Sie die entsprechenden Bedienungsanleitungen.

1 Schließen Sie die externen Geräte an. 2 Drücken Sie wiederholt [SELECT <, >], um „AUX“ auszuwählen. 3 Schalten Sie die externen Geräte ein.

Hinweis:

• Zusatzgeräte und Kabel sind separat erhältlich.
• Wenn Sie andere als die beschriebenen Geräte anschließen möchten, fragen Sie Ihren Audio-Fachhändler.
• Wenn Sie einen Adapter verwenden, kann es zu Klangverzerrungen kommen.

AUX-Modus

1 Drücken Sie [PLAY MENU], um „AUX MODE“ auszuwählen. 2 Drücken Sie [<, >], um den Modus zu wählen, und drücken Sie dann [OK].

MODE 1 (standardeinstellung)

Wahlen Sie diesen Modus, um die Karaoke-Effekt-Funktion zu verwenden.

MODE 2 Wahlen Sie diesen Modus beim Fernsehen, Ansehen von Filmen oder Verwenden eines externen Players mit Karaoke-Funktionen.

Andere

Automatisches Ausschalten

Dieses System schaltet sich automatisch ab, wenn Sie es ca. 20 Minuten lang nicht verwenden.

1 Drücken Sie wiederholt [SETUP], um „AUTO OFF“ auszuwählen. 2 Drücken Sie [<, >], um „ON“ auszuwählen, und danach [OK]. Um die Funktion abzuschalten, wählen Sie „OFF“.

Hinweis:

• Diese Funktion steht nicht zur Verfügung, wenn die Quelle das Radio ist oder wenn ein Bluetooth®-Gerät verbunden ist.
• Diese Funktion ist möglicherweise wirkungslos, wenn ein Mikrofon angeschlossen ist.

Bluetooth®-Standby

Diese Funktion schaltet automatisch das System ein, wenn Sie eine Bluetooth®-Verbindung von einem gekoppelten Gerät herstellen.

1 Drücken Sie wiederholt [SETUP], um „BLUETOOTH STANDBY“ auszuwählen. 2 Drücken Sie [▲, ▲], um „ON“ auszuwählen, und danach [OK].

Um die Funktion abzuschalten, wählen Sie "OFF".

Hinweis:

Bei einigen Geräten dauert es möglicherweise länger, bis sie reagieren. Wenn Sie mit einem Bluetooth®-Gerät verbunden sind, bevor Sie das System ausschalten, warten Sie mindestens 5 Sekunden, bevor Sie eine erneute Verbindung zu diesem System von Ihrem Bluetooth®-Gerät aus herstellen.

Software-Update

Gelegentlich kann Panasonic aktualisierte Software für diese Geräte herausgeben, mit der möglicherweise neue Funktionen hinzugefügt oder vorhandene Funktionen verbessert werden. Diese Updates stehen kostenlos zur Verfügung. Weitere Einzelheiten finden Sie auf der folgenden Website.

http://panasonic.jp/support/global/cs/ (Diese Seite ist nur auf Englisch.)

Überprüfen der Software-Version

1 Drücken Sie wiederholt [SETUP], um „SW VER.“ auszuwählen, und danach [OK]. Die Software-Version wird angezeigt. 2 Drücken Sie [OK] erneut, um zu beenden.

Pflege und Instandhaltung

Trennen Sie vor der Wartung das Netzkabel vom Netz. Reinigen Sie dieses System mit einem weichen, trockenen Tuch.

• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin.
• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.

Fehlersuchanleitung

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Allgemeine Störungen

Das Gerät funktioniert nicht.

Die Sicherheitsvorrichtung wurde aktiviert. Führen Sie Folgendes durch:

1. Drücken Sie [0/1] am Hauptgerät, um das Gerät in den Bereitschaftsmodus zu schalten. Wenn das Gerät nicht in den Bereitschaftsmodus schaltet, trennen Sie das Netzkabel und schließen Sie es wieder an.
2. Drücken Sie [U/I] erneut, um das Gerät einzuschalten. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler.

Im Bereitschaftsmodus leuchtet die Anzeige auf und verändert sich ständig.

• Halten Sie [■] am Hauptgerät gedrückt, um „DEMO OFF“ auszuwählen.

Die Fernbedienung funktioniert nicht. – Überprüfen Sie, ob die Batterie korrekt eingesetzt ist.

Verzerrter bzw. kein Ton.

Stellen Sie die Systemlautstärke ein. – Schalten Sie das System aus, stellen Sie die Ursache fest und beheben Sie sie. Schalten Sie das System dann wieder ein. Ursache können eine Überlastung der Lautsprecher durch übermäßige Lautstärke oder Strom und der Gebrauch des Systems in heißer Umgebung sein.

Während der Wiedergabe ist ein Brummton zu hören.

• Das System befindet sich in der Nähe von Netzkabeln oder Leuchtstofflampen. Halten Sie andere Geräte und Kabel von den Kabeln dieses Systems fern.

Der Lautstärkepegel wird verringert.

• Wegen der kontinuierlichen Nutzung bei hoher Lautstärke wurde die Schutzschaltung aktiviert. Dadurch soll das System geschützt werden und die Tonqualität erhalten bleiben.

Disc

Die Anzeige des Displays funktioniert nicht richtig. Wiedergabe startet nicht.

• Sie haben die Disc nicht richtig eingelegt. Legen Sie sie richtig ein. Die Disc ist verschmutzt. Reinigen Sie die Disc.
• Wechseln Sie die Disc aus, falls sie zerkratzt, verwellt oder nicht normgerecht ist.
• Kondenswasser hat sich gebildet. Warten Sie 1 bis 2 Stunden, bis das System wieder trocken ist.

Die Gesamtzahl der angezeigten Titel ist falsch. Die Disc kann nicht gelesen werden. Der Klang ist verzerrt.

• Sie haben eine Disc eingelegt, die das System nicht wiedergeben kann. Legen Sie eine abspielbare Disc ein.
• Sie haben eine Disc eingelegt, die nicht finalisiert wurde.

USB

Das USB-Gerät bzw. dessen Inhalt wird nicht erkannt.

• Das Format oder der Inhalt des USB-Geräts ist mit dem System nicht kompatibel.
• USB-Geräte mit einer Speicherkapazität von mehr als 32 GB funktionieren unter Umständen manchmal nicht.

Langsamer Betrieb des USB-Geräts.

• Große Dateien oder USB-Geräte mit einer hohen Speicherkapazität werden langsamer gelesen.

Bluetooth®

Das Pairing kann nicht durchgeführt werden.

• Überprüfen Sie den Zustand des Bluetooth®-Geräts.
• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher zum System.

Das Gerät kann nicht verbunden werden.

• Das Pairing des Geräts ist fehlgeschlagen. Führen Sie das Pairing nochmals durch.
• Das Pairing des Geräts wurde ersetzt. Führen Sie das Pairing nochmals durch.
• Dieses System konnte mit einem anderen Gerät verbunden sein. Trennen Sie das andere Gerät, und versuchen Sie erneut, das Gerät anzuschließen.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.
• Wenn MODE 2 in LINK MODE gewählt ist, wählen Sie MODE 1 (⇒ 10).

Das Gerät ist verbunden, aber die Audiowiedergabe ist über das System nicht hörbar.

• Bei einigen eingebauten Bluetooth®-Geräten muss die Audioausgabe zu „SC-AKX710“ manuell eingestellt werden. Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Die Tonausgabe des Geräts ist unterbrochen.

• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät erhöht zum System.
• Entfernen Sie etwaige Hindernisse zwischen dem System und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequenzband verwenden (WLAN-Router, Mikrowellen, schnurlose Telefone usw.), stören. Stellen Sie das Gerät näher am System und weiter entfernt von den anderen Geräten auf.
• Wählen Sie MODE 1 für eine stabile Kommunikation (⇒ 10).

Radio

Der Klang ist verzerrt.

• Installieren Sie eine optionale FM (UKW)-Außenantenne. Die Außenantenne sollte von einem qualifizierten Fachmann installiert werden.

Es sind Klopfgeräusche zu hören.

• Schalten Sie das Fernsehgerät aus oder stellen Sie das System weiter entfernt von Fernsehgeräten auf.
• Wenn Interferenzen auftreten, entfernen Sie Mobiltelefone aus der Nähe des Systems.
• Im AM-Tunermodus wählen Sie die „B.PROOF“-Einstellung, die den besten Empfang liefert.

Beim AM (MW)-Empfang wird ein tieffrequentes Brummgeräusch gehört.

• Halten Sie den Antennendraht von anderen Kabeln fern.

AUX

Wiedergabe von Bild und Ton sind nicht synchron.

• Setzen Sie „AUX MODE“ auf „MODE 2“.

Der Karaoke-Effekt kann nicht verwendet werden.

• Setzen Sie „AUX MODE“ auf „MODE 1“.

• Diese Anzeige erscheint beim erstmaligen Anschließen des Netzkabels sowie nach Auftreten eines Stromausfalls. Stellen Sie die Uhr ein. Die Spielzeit des Titels beträgt mehr als 99 Minuten.

"ADJUST CLOCK"

Die Uhr ist nicht eingestellt. Stellen Sie die Uhr.

ADJUST TIMER

• Der Wiedergabetimer und/oder Aufnahmetimer ist nicht eingestellt. Stellen Sie den Wiedergabetimer und/oder den Aufnahmetimer ein.

ALB FULL

Die Anzahl der Alben hat die maximal zulässige Anzahl überschritten.

"AUTO OFF"

• Das System wurde 20 Minuten lang nicht verwendet und schaltet sich in einer Minute aus. Um abzubrechen, drücken Sie eine beliebige Taste.

"CAN'T REC"

..DEVICE FULL"

• Sie können keine Aufnahme erstellen, weil die verbleibende Aufnahmedauer auf dem USB-Gerät geringer ist als die Gesamtzeit der Musikquelle. Wechseln Sie zu einem USB-Gerät, das über ausreichend Aufnahmedauer verfügt, und führen Sie die Aufnahme noch einmal durch.
• Eine Aufnahme ist nicht möglich, da das USB-Gerät schreibgeschützt ist. Entfernen Sie den Schreibschutz des USB-Geräts und versuchen Sie es erneut.

"ERROR"

• Es wurde ein Fehler in der Bedienung vorgenommen. Bitte lesen Sie die Bedienungsanleitung und versuchen Sie es nochmals.

"ERROR" (Während der Aufnahme)

• Sie können während der Aufnahme keine andere Wiedergabequelle auswählen (Beispiel: Radio, USB usw.) oder [I ▲ ▲ ▲ ] oder [▶▶/▶] drücken. Stoppen Sie die Aufnahme-Funktion.
• Sie können das Disc-Fach beim Aufnehmen von einer AM-Quelle nicht öffnen.

,F, F" (Steht für eine Zahl.)

Die Schutzschaltung wurde aktiviert und das System kann automatisch ausgeschaltet werden. - Trennen Sie das Netzkabel vom Stromnetz und warten Sie einige Sekunden, bevor Sie es wieder anschließen. Wenn das Problem weiterhin besteht, ziehen Sie das Netzkabel ab und wenden Sie sich an Ihren Händler.

INSERT USB B - Sie können nicht aufnehmen, weil kein USB-Gerät mit USB B verbunden ist.

"MEMORY ERROR"

Die Dateien im internen Speicher können beschädigt sein. Schalten Sie das System aus und trennen Sie das Netzkabel. Warten Sie mindestens 1 Minute, bevor Sie das System wieder einschalten. Wenn das Problem weiterhin besteht, drücken Sie [EDIT MODE], um „ALL DEL“ für das Löschen aller Alben im internen Speicher auszuwählen und führen Sie die Aufnahme erneut durch.

"NO DEVICE" - Sie können den verfügbaren Speicherplatz nicht prüfen, weil ein USB-Gerät an USB B angeschlossen ist. "NO DISC" - Sie haben die Disc nicht eingelegt.

"No PLAY"

"UNSUPPORT"

• Es befindet sich kein Album oder Musiktitel auf dem USB-Gerät.
• Prüfen Sie den Inhalt. Sie können nur unterstützte Formate wiedergeben. Die Dateien des USB-Geräts können beschädigt sein. Formatieren Sie das USB-Gerät und versuchen Sie es erneut.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.

"NO TRACK" - Es befindet sich kein Album oder Musiktitel im internen Speicher.

"NOT SUPPORTED" - Um die Karaoke-Effekte für die Quelle AUX zu verwenden, setzen Sie „AUX MODE" auf „MODE 1".

"PLAYERERROR" - Ein nicht unterstütztes MP3-Format wird abgespielt. Dieser Titel wird übersprungen, und die Wiedergabe wird mit dem nächsten Titel fortgesetzt.

"REC ERROR"

• Sie haben das USB-Gerät während der Aufnahme getrennt. Schließen Sie das USB-Gerät an, und führen Sie die Aufnahme erneut aus.
• Bei der USB-Aufnahme ist ein Fehler aufgetreten. Trennen Sie das USB-Gerät und schließen Sie es anschließend wieder an.

"REMOTE 1"

"REMOTE 2"

• Die Fernbedienung und das Hauptgerät verwenden verschiedene Codes. Ändern Sie den Code der Fernbedienung.
• Wenn „REMOTE 1“ angezeigt wird, halten Sie [OK] und [1] mindestens 4 Sekunden lang gedrückt.

Wenn „REMOTE 2“ angezeigt wird, halten Sie [OK] und [2] mindestens 4 Sekunden lang gedrückt.

"TEMP NG"

Die Temperatur-Schutzschaltung wurde aktiviert und schaltet das System aus. Lassen Sie das Gerät abkühlen, bevor Sie es wieder einschalten. - Überprüfen Sie, ob die Lüftungsschlitze des Geräts nicht behindert werden. - Stellen Sie sicher, dass das Gerät gut belüftet wird.

"TRK FULL"

Die Anzahl der Dateien hat die maximal zulässige Anzahl überschritten.

"USB A NO DEVICE" "USB B NO DEVICE" - Das USB-Gerät ist nicht angeschlossen. Überprüfen Sie den Anschluss.

"USB OVER CURRENT ERROR"

• Das USB-Gerät verbraucht zu viel Strom. Trennen Sie das USB-Gerät, und schalten Sie das System aus und dann wieder ein.
• Überprüfen Sie die Verbindung, sie kann durch ein defektes USB-Kabel verursacht werden.

"VBR"

• Bei Titeln mit variabler Bitrate (VBR) kann die Restspielzeit nicht angezeigt werden.

Code der Fernbedienung

Wenn andere Geräte von Panasonic mit der Fernbedienung dieses Systems aktiviert werden, müssen Sie den Code der System-Fernbedienung ändern.

Vorbereitung

Drücken Sie wiederholt [SELECT <, > ], um „AUX“ auszuwählen.

So setzen Sie den Code auf „REMOTE 2“

1 Halten Sie am Hauptgerät [SELECT] und auf der Fernbedienung [2] gedrückt, bis „REMOTE 2“ angezeigt wird. 2 Halten Sie [OK] und [2] mindestens 4 Sekunden lang.

So setzen Sie den Code auf „REMOTE 1“

1. Halten Sie am Hauptgerät [SELECT] und auf der Fernbedienung [1] gedrückt, bis „REMOTE 1“ angezeigt wird. 2. Halten Sie [OK] und [1] mindestens 4 Sekunden lang.

Systemspeicher zurücksetzen

Setzen Sie den Speicher in folgenden Fällen zurück: - Das Gerät reagiert beim Drücken der Knöpfe nicht. - Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen.

1. Ziehen Sie das Netzkabel. 2. Halten Sie den Schalter [ü/ɪ] am Hauptgerät gedrückt und schließen Sie das Netzkabel erneut an.

Halten Sie den Schalter weiter gedrückt, bis -- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

3. Lassen Sie [U/I] los.

Alle Einstellungen werden auf die werkseitigen Voreinstellungen zurückgesetzt.

Sämtliche gespeicherte Eingaben müssen neu festgelegt werden.

Technische Daten

Allgemeine Daten

Stromversorgung

220 V bis 240 V Wechselstrom, 50 Hz

Leistungsaufnahme

225 W

Leistungsaufnahme im Bereitschaftszustand (ca.)

Wenn „BLUETOOTH STANDBY“ auf „OFF“ gesetzt ist

0,5 W

Wenn „BLUETOOTH STANDBY“ auf „ON“ gesetzt ist

0,6 W

Abmessungen (B x H x T) 458 mm x 137 mm x 341 mm

Masse (SA-AKX710) 4,0 kg

Betriebstemperaturbereich 0 °C bis +40 °C

Betriebsluftfeuchtigkeitsbereich

35 % bis 80 % rel. Feuchte (ohne Kondensatbildung)

Verstärkerteil

Effektive Ausgangsleistung im Stereo-Modus

Vorderer Hoch (beide Kanäle angesteuert)

Vorderer Niedrig (beide Kanäle angesteuert)

500 W pro Kanal (an 2 Ω), 100 Hz, 30 % THD

Gesamte effektive Ausgangsleistung im Stereo-Modus

2000 W

Tunerteil

Frequenzmodulation (FM (UKW))

Anzahl der speicherbaren Festsender: 30 Sender

Frequenzbereich

87,50 MHz bis 108,00 MHz (50-kHz-Raster)

Antennenklemmen: 75 Ω (unsymmetrisch)

Anzahl der speicherbaren Festsender: 15 Sender

Frequenzbereich

522 kHz bis 1629 kHz (9-kHz-Raster)

520 kHz bis 1630 kHz (10-kHz-Raster)

Disc-Teil

Geeignete Discs (Durchmesser 8 cm oder 12 cm)

CD, CD-R/RW (CD-DA, MP3*)

• MPEG-1 Layer 3, MPEG-2 Layer 3

Aufnehmer

Wellenlänge 790 nm (CD)

Anschlussteil

USB-Port

USB-Standard USB 2.0 volle Geschwindigkeit

Speichermedium Formatunterstützung MP3 (.mp3)

Dateisystem des USB-Geräts FAT12, FAT16, FAT32

USB-Aufnahme

Bitrate 128 kbps

USB-Aufnahmegeschwindigkeit 1x, 3x (Nur CD)

Format der Aufnahmedatei MP3 (.mp3)

AUX

Audio-Eingang Klinkenbuchse (1 System)

Mikrofon

Anschluss Mono, 6,3 mm-Buchse (2 Systeme)

Internet Speicherabschnitt

Speicher

Speichergröße 4GB

Speichermedium Formatunterstützung MP3 (.mp3)

Speicheraufnahme

Bitrate 128 kbps

Speicher Aufnahmegeschwindigkeit 1x, 3x (Nur CD)

Format der Aufnahmedatei MP3 (.mp3)

Bluetooth®-Teil

Version Bluetooth®-Version 2.1 + EDR

Klasse Klasse 2

Unterstützte Profile A2DP, AVRCP, SPP, OPP, FTP

Betriebsfrequenz 2,4 GHz-Band FH-SS

Frequenzband 2402 MHz bis 2480 MHz

Maximale Leistung (EIRP) 4 dBm

Reichweite 10 m Sichtlinie

Unterstützte Codes SBC

Lautsprecherbox

Lautsprechereinheit(en)

Superwoofer 20 cm Konustyp

Tieftöner 8 cm Konustyp

Hochtöner 6 cm Konustyp

Impedanz Hoch 2Ω / Niedrig 2Ω

Abmessungen (B x H x T) 313 mm x 425 mm x 264 mm

Masse 6,9 kg

Hinweis:

• Änderungen der technischen Daten sind jederzeit vorbehalten.

Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.

• Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.

Referenzen

Lizenzen

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Android und Google Play sind Warenzeichen von Google LLC.

Bluetooth®-Informationen

Panasonic übernimmt keine Haftung für Daten und/oder Informationen, die während einer drahtlosen Übertragung kompromittiert werden.

Frequenzband

• Dieses System nutzt das 2,4 GHz Frequenzband.

Zertifizierung

• Dieses System hält die Frequenzbeschränkungen ein und verfügt über eine Zertifizierung gemäß der Frequenznutzungsplanverordnung. Deshalb ist eine Funkzulassung nicht notwendig. Die folgenden Handlungen sind in einigen Ländern strafbar:
• Das Zerlegen oder Ändern des Hauptgeräts. -Spezifikationsanzeigen werden entfernt.

Nutzungsbeschränkungen

• Drahtlose Übertragung und/oder Verwendung von mit Bluetooth® ausgerüsteten Geräten ist nicht garantiert.
• Alle Geräte müssen den Normen der Bluetooth SIG, Inc. entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung nicht hergestellt werden oder einige Funktionen können unterschiedlich sein.
• Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Je nach Betriebskonfiguration und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Die drahtlose Übertragung von Daten in diesen Systemen sollte mit Vorsicht erfolgen.
• Dieses System kann keine Daten auf ein Bluetooth®-Gerät übertragen.

Verwendungsbereich

• Verwenden Sie dieses Gerät in einem maximalen Bereich von 10 m. Die Reichweite kann sich aufgrund der Umgebung, Hindernissen oder Interferenzen verringern.

Interferenzen von anderen Geräten

• Dieses System funktioniert evtl. nicht richtig, und Probleme wie Rauschen und Tonsprünge können durch Funkstörungen entstehen, wenn sich das Gerät zu nahe an anderen Bluetooth-Geräten oder Geräten, die das 2,4 GHz-Band verwenden, befindet.
• Dieses System funktioniert evtl. nicht ordnungsgemäß, wenn Funkwellen von einer in der Nähe befindlichen Sendestation o. Ä. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch bestimmt.
• Verwenden Sie dieses System nicht in der Höhe von Geräten oder in einer Umgebung, die empfindlich auf Radiofrequenzen reagiert (wie z. B. Flughäfen, Krankenhäuser, Laboratorien usw.).

Entsorgung von veralteten Geräten und benutzten Batterien

Nur für EU und Länder mit Recycling-Systemen

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden.

Indem Sie sie ordnungsgemäß entsorgen, schützen Sie wertvolle Ressourcen und vermeiden eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis zum Batteriesymbol (unteres Symbol):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Technische Daten 20

Referenzen 21

Mitgeliefertes Zubehör

Systemspeicher zurücksetzen

Gewicht (SA-AKX710) 4,0kg

Mitgeliefertes Zubehör 3

Platzierung der Lautsprecher 3

Fernbedienung vorbereiten 3

Referenzen 4

Mitgeliefertes Zubehör

30Valj DJ-funktionsdirektknapparna

Tryck på [JUKEBOX] eller [DJ] för att sätta på DJ-funktionen.

Medföljande tillbehör. 3

CD, CD-R: Tre gånger (3x) den normala hastigheten.

CD-RW: Två gånger (2x) den normala hastigheten.
