Produkttyp	Überwachungs-Farbvideomonitor
Marke	Panasonic
Modell	WVCK1420
Bildschirmgröße (tatsächliche Diagonale)	335,4 mm
Kathodenstrahlröhre (Diagonale)	371,8 mm
Horizontale Auflösung	330 TV-Zeilen
Stromversorgung	220-240 V AC, 50 Hz
Stromverbrauch	66 W
Abmessungen (B x H x T)	366 x 346 x 365 mm
Gewicht	9,6 kg
Videoeingang	Composite 1,0 Vss / 75 Ω, BNC-Anschluss
Videoausgang	BNC-Schleife mit automatischem Abschluss
Audioeingang	Line-Eingang -8 dB / Hi-Z, RCA-Buchse
Audioausgang	RCA-Schleife, eingebauter Lautsprecher 0,7 W
Bildeinstellungen	Helligkeit, Kontrast, Schärfe, Farbe (über OSD-Menü)
Menüsprachen	Französisch (und andere je nach Version)
Betriebstemperatur	-10 °C bis +50 °C
Betriebsfeuchtigkeit	≤ 90 %
Empfohlenes Videokabel	Koaxial RG-59/U (3C-2V) oder gleichwertig
Maximale Kabellänge (RG-59/U)	250 m
Warnhinweis	Nicht Regen oder übermäßiger Feuchtigkeit aussetzen
Wartung	Außenseite mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Reparatur einem qualifizierten Fachmann überlassen.

Häufig gestellte Fragen - WVCK1420 PANASONIC

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die MENU-Taste, um das OSD-Menü anzuzeigen. Verwenden Sie die Tasten -LEVEL+ zum Einstellen von Helligkeit, Kontrast, Schärfe und Farbe. Die Standardeinstellung kann durch Auswahl von 'MITTELWERTE' und Drücken von LEVEL (+) wiederhergestellt werden.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (rote Anzeige leuchtet). Stellen Sie sicher, dass das Netzkabel an eine funktionierende Steckdose angeschlossen ist. Überprüfen Sie die Verbindung des Videokabels am VIDEO IN-Eingang. Wenn das Problem bestehen bleibt, wenden Sie sich an einen qualifizierten Techniker.

Wie schließe ich eine Überwachungskamera an?

Verwenden Sie ein Koaxialkabel (RG-59/U empfohlen), um den Videoausgang der Kamera mit dem VIDEO IN-Eingang des Monitors zu verbinden. Für Audio verbinden Sie den Audioausgang der Kamera mit dem AUDIO IN-Eingang (RCA-Buchse). Stellen Sie sicher, dass Kamera und Monitor hinsichtlich des Videosignals (Composite 1 Vss) kompatibel sind.

Kann ich diesen Monitor mit einem Computer verwenden?

Dieser Monitor akzeptiert Standard-Composite-Videosignale (1 Vss). Die meisten Computer erzeugen diese Signalart nicht direkt. Sie benötigen einen Videokonverter (z.B. HDMI auf Composite), um einen Computer anzuschließen.

Wie hoch ist der Stromverbrauch des Monitors?

Der Stromverbrauch beträgt etwa 66 W bei einer Stromversorgung von 220-240 V AC, 50 Hz.

Wie reinige ich den Monitorbildschirm?

Verwenden Sie ein weiches, trockenes Tuch zum Reinigen des Bildschirms und des Gehäuses. Verwenden Sie keine Chemikalien, Lösungsmittel oder scheuernde Reinigungsmittel. Sprühen Sie keine Flüssigkeit direkt auf den Bildschirm.

Der Ton funktioniert nicht, was tun?

Überprüfen Sie, ob die Audioquelle am AUDIO IN-Eingang (RCA-Buchse) angeschlossen ist. Stellen Sie sicher, dass die Lautstärke nicht auf Minimum eingestellt ist: Verwenden Sie die Tasten -AUDIO+ zum Erhöhen der Lautstärke. Wenn der Lautsprecher keinen Ton erzeugt, testen Sie eine andere Audioquelle oder kontaktieren Sie einen Techniker.

Wie setze ich die Standardeinstellungen zurück?

Navigieren Sie im OSD-Menü mit der MENU-Taste zum Punkt 'MITTELWERTE' und drücken Sie die LEVEL (+)-Taste, um die Werkseinstellungen wiederherzustellen.

Was ist die maximale Kabellänge für das Videokabel?

Die empfohlene maximale Länge hängt vom Koaxialkabeltyp ab: 250 m für RG-59/U, 500 m für RG-6/U, 600 m für RG-11/U und 800 m für RG-15/U. Darüber hinaus kann ein Signalverlust auftreten.

Kann ich mehrere Monitore in Reihe schalten?

Ja, der Monitor verfügt über einen Video-Schleifenausgang (VIDEO OUT). Sie können bis zu 10 Monitore in einer Kette anschließen, bevor ein signifikanter Signalverlust auftritt. Verwenden Sie hochwertige Koaxialkabel und beachten Sie die maximalen Längen.

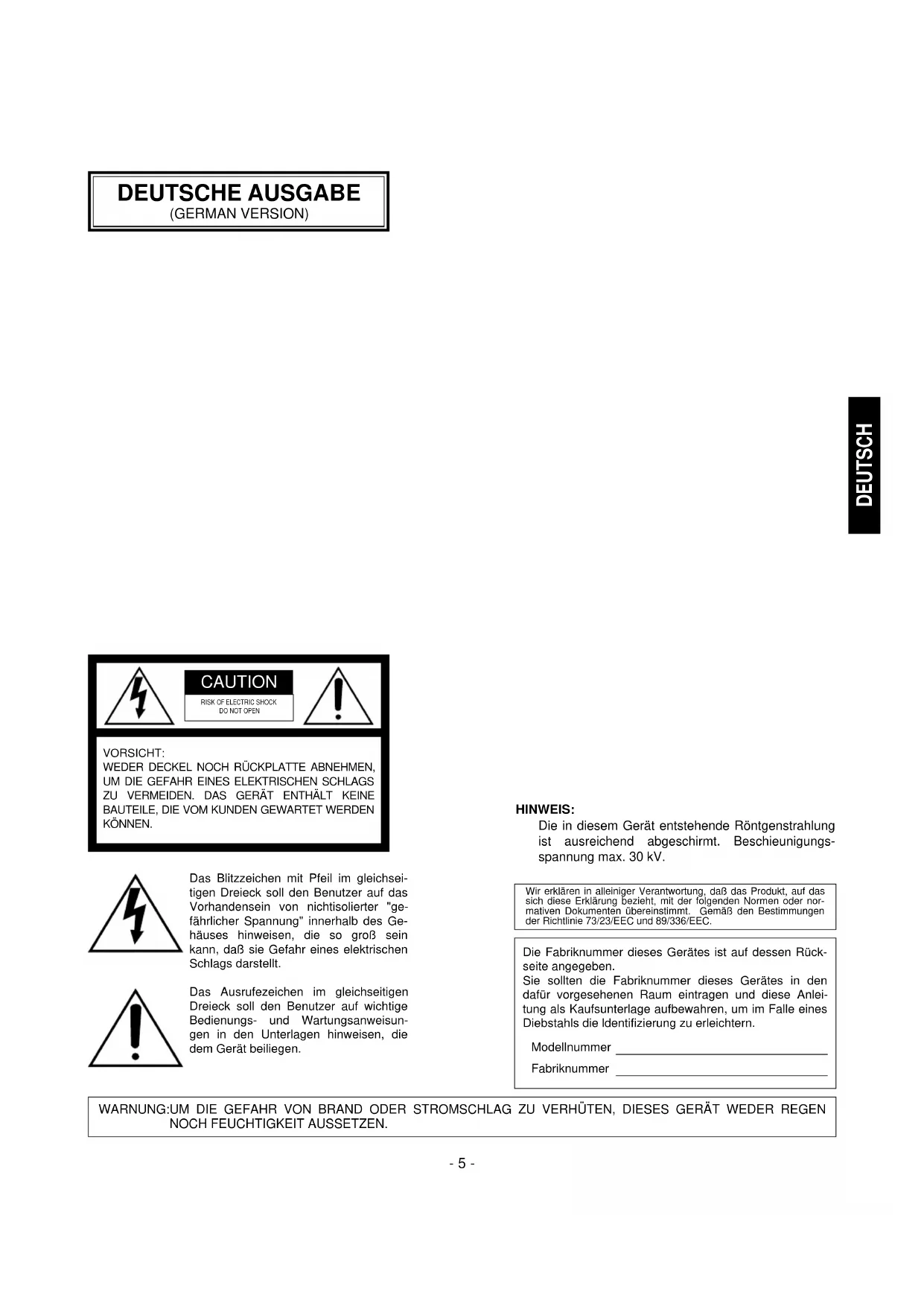

BEDIENUNGSANLEITUNG WVCK1420 PANASONIC

WEDER DECKEL NOCH RÜCKPLATTE ABNEHMEM, UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN. DAS GERÄT ENTHÄLT KEINE BAUTEILE, DIE VOM KUNDEN GEWARTET WERDEN KÖNNEN.

Das Blitzzeichen mit Pfeil im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nichtisolierter "gefährlicher Spannung" innerhalb des Gehäuses hinweisen, die so groß sein kann, daß sie Gefahr eines elektrischen Schlags darstellt.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Unterlagen hinweisen, die dem Gerät beiliegen.

HINWEIS:

Die in thisem Gerat entstehende Rontgenstrahlung ist ausreichend abgeschirmt. Beschieunigungsspannung max. 30kV

Wir erklaren in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der folgenden Normen oder normativen Dokumenten übereinstimmt. Gemäß den Bestimmungen der Richtlinie 73/23/EEC und 89/336/EEC.

Die Fabriknummer these Gerätes ist auf dessen Rück-nde angegeben.

Sie sollen die Fabriknummer theses Gerätes in den darauf vorgesehenen Raum eintragen und diese Anleitung als Kaufunterlage aufbewahren, um im Falle eines Diebstahls die Identifizierung zu erreichen.

Modellummer

Fabriknummer

WARNING:UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERHUTEN, DIESES GERAT WEDER REGEN NOCH FEUCHTIGKEIT AUSSETZEN.

INHALT

VORWORT 6
MERKMALE 6
VORSICHTSHINWEISE 6
WICHTIGBEBDIENUNGSELEMENTE UND IHRE FUNKTIONEN 7
BEDIENUNGSVORGANGE 8
VERKABELUNG 9
ANSCHLUSSE 9
TECHNISCHE DATEN 9

VORWORT

Der Farbmonitor WV-CK1420 von Panasonic liefert ein scharfes Farbbild sowie Tonausgang.

MERKMALE

Tatsächliche Bilddiagonale ca. 335,4mm
- Durchgeschlefte BNC-Stecker für Video-Eingang und Ausgang
- Durchgeschlefte RCA-Stecker für Audio-Eingang und Ausgang
Max. Lautsprecherleistung 0,7W

VORSICHTSHINWEISE

Die Beluftungsschlitze nicht blockieren.
- Zwischen dem Farbmonitor und der Wand einen Abstand von mindestens 5cm einhalten.
- Den Monitor vor Wasser und Feuchtigkeit schützen.
- Den Monitor nicht im nassen Zustand betreiben.
- Falls der Monitor naß wird,(sofort die Stromversorgung ausschalten und die Wartung von qualifiziertem Kundendienstpersonal durchführten halten. Feuchtigkeit kann den Monitor beschädigen und zu elektrischem Schlag führen.
- Darauf achten, daß keine metallischen Gegenstände durch die Belüftungsschlitze in das Innere des Monitors geraten, da dies zu permanenten Schäden führen kann. Die Stromversorgungsofar ausschalten und die Wartung von qualifiziertem Kundendienstpersonal durchführen halten.
- Der Monitor darf nicht zerlegt werden. Um elektrische Schläge zu vermeiden, keine Schrauben oder Abdeckungen entfernen. Im Inneren des Monitors gibt es keine Teile, die vom Anwender gewartet werden können. Wartungsarbeiten immer von qualifizierten Kundendienstpersonal durchführten halten.
- Den Monitor nur innerhalb seiner zulässigen Temperatur-, Feuchtigkeits- und Leistungsgrenzen betreiben.

a) Die Umgebungstemperatur muß im Bereich von -10°C bis +50°C liegen.
b) Die Luftfeuchtigkeit muß unter 90% liegen.
c) Den Monitor nur mit 220 - 240V Wechselstrom betreiben.

• Die gestapelte Aufstellung von mehreren Monitoren ist nicht zulässig.

Bei Verwendung mehrerer Monitoren diese in einem Abstand von mindestens 15cm aufstellen, um gegenseitige Beeinflussung in Form von Bildstörungen zu vermeiden.

WICHTIGE BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

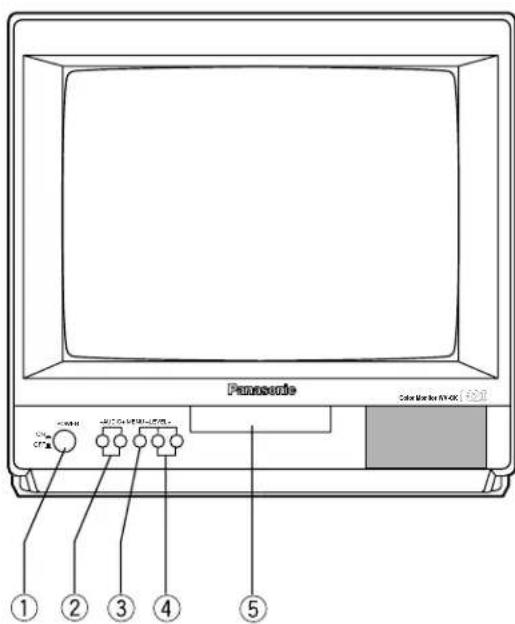

1. Stromschalter (POWER, ON/OFF)

Dieser Drucktastenschalter schaltet die Stromversorgung des Monitors ein und aus.

Den Schalter einmal drücken und einrasten (—), um den Monitor einszuschalten. Um den Monitor auszuschalten, den Schalter durch nochmaliges Drucken wieder ausrasten (■).

2. Tonreglertasten (-AUDIO + )

These Tasten drucken, um den Tonpegel zu erhöhen bzw. zu vermindern.

3. Menütaste (MENU)

These Tastes drucken, um das Einstellmen aufzurufen oder den Cursor auf die nachst tiefere Zeile im Menu zu bewegen.

4. Pegelreglertasten (-LEVEL+)

These Tasten drücken, um den Pegel eines im Einstellmenü angewählten Postens zu verändern bzw. einen Parameter im Menu anzuwahlen.

5. Stromkontrollampe

Leuchtet (rot), wenn die Stromversorgung des Monitors eingeschaltet ist.

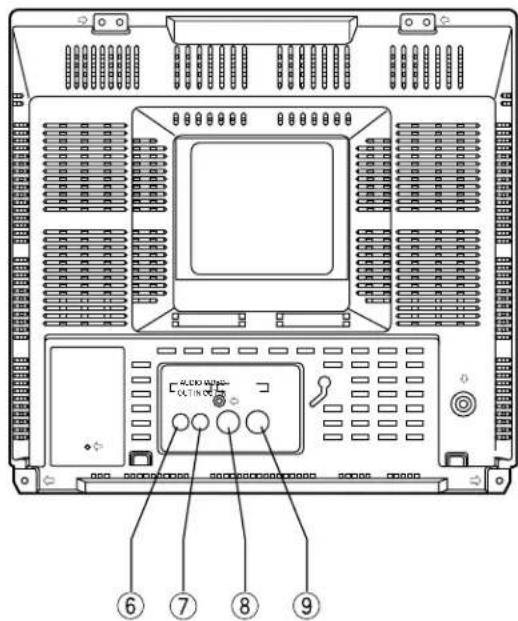

6. Audio-Ausgangssteckverbinder (AUDIO OUT)

Das an Audio-Eingangssteckverbinder ⑦ angeschlossene Audio-Eingangssignal wird zu diesen Stecker durchgeschleift.

7. Audio-Eingangssteckverbinder (AUDIO IN)

Für Audio-Eingang von einem externen Gerät.

8. Video-Ausgangssteckverbinder (VIDEO OUT)

Das an Video-Eingangssteckverbinder 9 angeschlossene Video-Eingangssignal wird zu dieser Stecker durchgeschleift und automatisch abgeschlossen.

9. Video-Eingangssteckverbinder (VIDEO IN)

Zum Einspeisen eines PAL-Komposit-Signals von einem externen Gerät.

BEDIENUNGSVORGÄNGE

- Aufrufen des Einstellmenüs

1. Den Stromschalter des Monitors einschalten.
2. Mit der Taste MENU das unter gezeigte Einstellmenü aufrufen.

Das Menu verschwindet automatisch nach ca. 3 Sekunden, wenn innerhalb dieser Zeit keine Bedienungshandlung vorgenommen wird.

HELLIGKEIT
KONTRAST
SCHAERFE
FARBREGLER
MONITOR NORMAL
LANGUAGE DEUTSCH

- Einstellungen

1. Den Cursor durch Drucken der Taste MENU auf LANGUAGE bewegen.
2. Durch Drucken der Tasten LEVEL (-) oder (+) den gewünschten Parameter für LANGUAGE wahlen. Drucken der Tasten schaltet die Sprachen in der unter gezeugten Reihenfolge weiter.

1. Den Cursor mit der Taste MENU auf HELLIGKEIT, KONTRAST, SCHAERFE oder FARBREGLER bewegen und den entsprichenden Pegel durch Drücken der Taste LEVEL (-) oder (+) verändern. Dabei erscheint die unter gezeigte Einstellwertanzeige.

Posten Wirkung	Einstellwert
HELLIGKEIT	Dunkler Heller	HELLIGKEIT 32
KONTRAST	Weniger Mehr	KONTRAST 32
SCHAERFE	Weicher Schäfer	SCHAERFE 32
FARBREGLER	Weniger Mehr	FARBREGLER 32

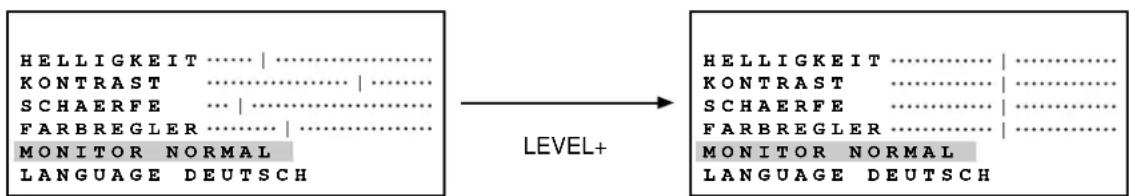

1. Die Einstellungen konnen auf die Werksvorgaben zurückgesetzt werden, indem der Cursor mit der Taste MENU auf MONITOR NORMAL bewegt und die Taste LEVEL (+) gedrückt wird.

1. Um das Einstellmen zu schreiben, den Cursor durch mehrmaliges Drucken der Taste MENU über LANGUAGE hinausbewegen, oder 3 Sekunden warten, bis das Fenster automatisch verschwindet.

VERKABELUNG

Netzkabel

1. Wahlend der Installation den Stromschalter ① des Monitors in Stellung OFF laessen.
2. Das Netzkabel an eine geerdete Steckdose anschließen.

Video-Kabel

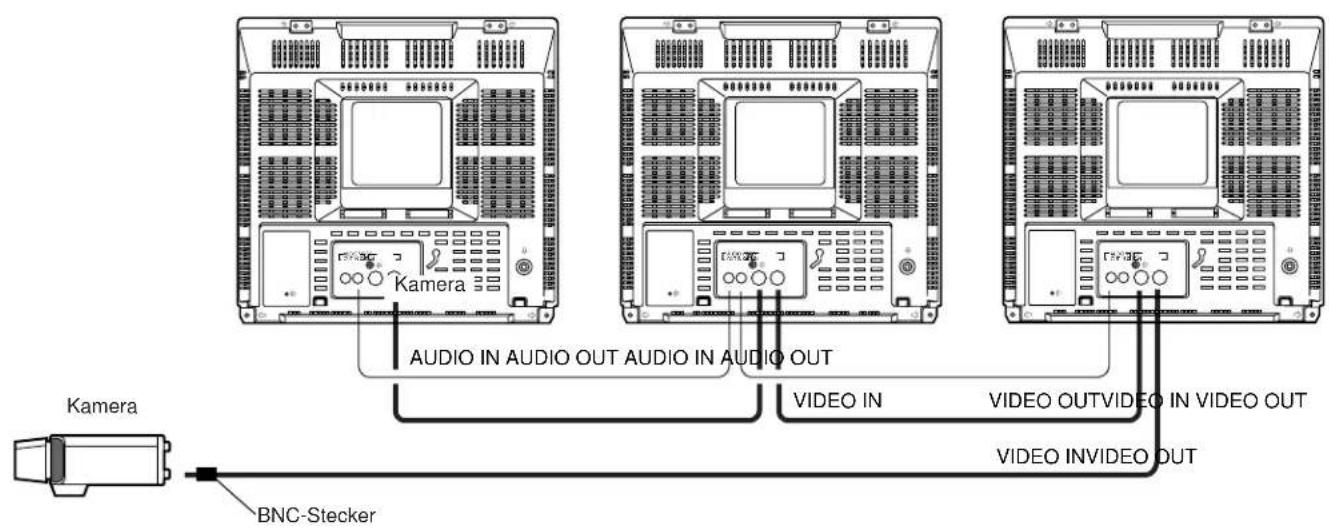

1. Ein Koaxialkabel des Typs RG-59/U (3C-2V), RG-6/U (5C-2V), RG-11/U (7C-2V) oder RG-15/U (10C-2V) verwenden.

2. In der hier gezeigten Konfiguration konnen bis zu 10 Monitoren angeschlossen werden, ohne daß Signalverlust eintritt. Die Gesamtkabellängearf 150m nicht überschreiben.

3. Hinweise zur Verkabelung

4. Koaxialkabel dürfen keine Biegungen aufweisen, deren Radius kleiner ist als das Zehnface des Kabeldurchmessers.
   Kabel dürfen nicht gequetscht oder eingeklemmt werden.

Dadurch verändert sich die Kabelimpedanz, was zu einer Verschlechterung der Bildqualität führt.

Empfohlene maximale Kabellangen

Kabel RG-59/U RG-6/U RG-11/U RG-15/U
	(3C-2V)	(5C-2V)	(7C-2V)	(10C-2V)
Empfohlene max.Kabellänge	250m	500m	600m	800m

ANSCHLUSSE

TECHNISCHE DATEN

Stromversorgung:

Leistungsaufnahme:

BilschirmgroBe:

Horizontale Auflösung:

Video-Eingang:

Audio-Eingang:

Lautsprecherausgang:

Kiplinearität:

Kippverzerrung:

Zul. Luftfeuchigkeit:

Zul. Umgebungstemperatur:

Abmessungen:

Gewicht:

Gewichte und Abmessungen verstehen sich als Naherungswerte.

Änderungen der technischen Daten jederzeit vorbehalten.

220-240V Wechselstrom,50Hz

ca.66W

Rohrendiagonale 371,8mm, Ablenkung 90°

Tatsächliche Bilddiagonale 335,4mm

330 Zeilen in Bildmitte

1,0V[p-p] Komposit/75Ω mit autom. Abschluß

-8 dB/Hi-z, RCA-Buchse

0,7W

Horizontal: 5% oder weniger

Vertical: 5% oder weniger

2% oder weniger

90% oder weniger

-10°C bis +50°C

366 (B) × 346 (H) × 365 (T) mm

9,6kg
