MANUAL DE USUARIO WVCK1420 PANASONIC

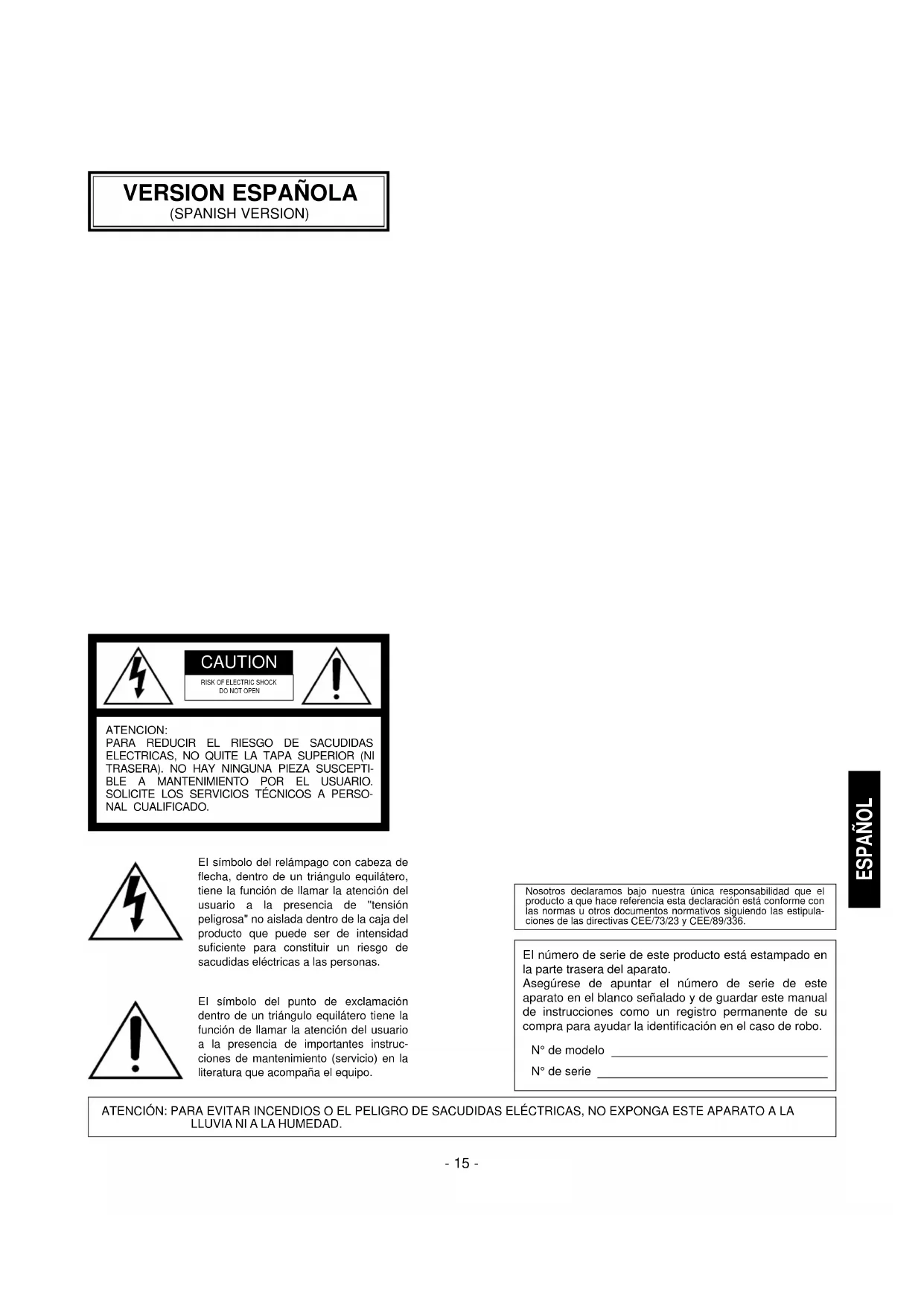

El símbolo del relampago con cabeza de flecha, Dentro de un triángulo equilátero, Tiene la función de llamar la atencion del usuario a la presencia de "tension peligrosa" no aislada Dentro de la caja del producto que pueda ser de intensidad sufiente para constituir un riesgo de sacudidas electricas a las personas.

El símbolo del punto de exclamación dentro de un triángulo equilátero tiene la configuración de llamar la atencion del usuario a la presencia de importantes instrucciones de mantenimiento (servicio) en la literatura que"acomaña el equipo.

Nosotros declaramos bajo这是我们 una responsabilidad que el producto a que hace referencia estadeclaración está conforme con las normas u或者其他 documents normativos sugiendo las estipulaciones de las directivas CEE/73/23 y CEE/89/336.

El número de série de este producto está estampado en la parte trasera del aparato.

Asegürese de apuntar el número de série de este aparato en el blanco SIGNALado y de guardar estemanual de instrucciones como un registrar permanente de su compra para poder la identificacion en el caso de robo.

N^ de modelo

El monitor en color Panasonic WV-CK1420 produce nítidas imágenes en color y calidad de audio.

CHARACTERISTICAS

• Tamanio visual real de aproximadamente 335,4mm en diagonal.
• Bucle a través de connectores BNC para entrada y calidad de video
• Bucle a工程技术 de connectores RCA para entrada y calidad de audio.
• Salida maxima de 0,7W para altovoz.

PRECAUCIONES

• No bloquee las ranuras de ventilación.
• Noonga el monitor de video a menos de 5cm de la pared.
• No exponga el monitor al agua ni a la humedad.
• No ponga en functiOnamento el monitor si se ha mojado.
• Tome inmediamente unaccion en caso de que se haya mooted el monitor. Desconecte la alimentacion y solicite el serviceo的技术ico a personal de serviceo qualificado. La humedad pueda darar el monitor y create también el peligro de descargas electricas.
• No introduzca objetos metalicos por las ranuras. De lo contrario podra occasionar días permanentes en el monitor. Desconecte inmediamente la alimentacion y solicite el serviceo专业技术 a personal de serviceo calidad.
• No intente descmountar el monitor. Para evitar descargas electricas, no saque los tornillos ni la cubierta. En el interrior no hay partes que coulda reparar el usuario. Solicite el serviceo专业技术 a personal de serviceo calidad.
• No emplee el monitor fuera de sus margenes de temperatura, humedad, y de tension de alimentacion.

a) La temperatura ambiente no deben estar fuera del margen de -10^ a +50^ .
b) No emcee el monitor cuando la humedad sea superior al 90%
c) La alimentación de entrada deberá ser de 220 - 240V CA

• No apile dos o más aparatos.

Si se Employmentan mas de dos monitores, póngalos a menos de 15cm de distancia. De lo contrario los monitores podrán produir ruido en la pantalla de visualización.

CONTROLES PRINCIPALES DE OPERATION Y SUS FUNCTIONS

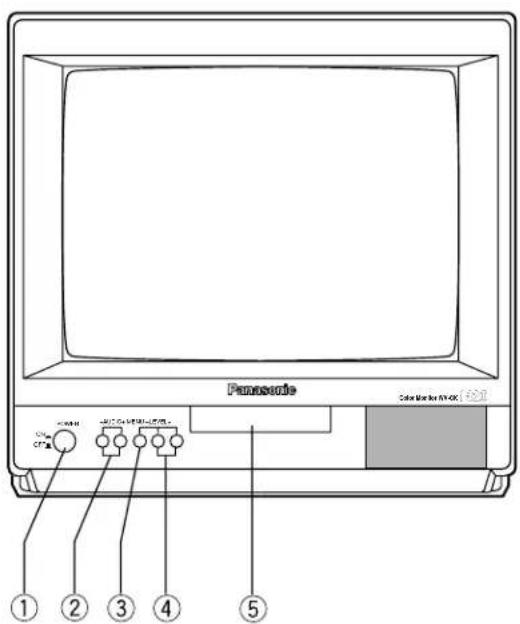

1. Interruptor de la alimentacion (POWER, ON/OFF)

Es un interruptor del tipo botón que conecta y desconecta la alimentación del monitor.

Presióno una vez y el interruptor quedará presionado (—) para conectar la alimentación del monitor.

Presiónelo de nuevo, el interruptor se liberará (■) para desconectar la alimentación del monitor.

2. Botones de control de audio (-AUDIO+)

Presiónos para subir o bajo el nivel de volumen del sonido.

3. Botón del menu (MENU)

Presiónelo para visualizar la pantalla de ajustes o para mover el cursor una linea hacía abajo en la visualización de ajustes.

4. Botón de control del nivel (-LEVEL+)

Presióno paraaabstar el nivel delelemento selecciónado en la visualización de ajustes, o para seleccionar un parámetro en la visualización de ajustes.

5. Indicador de la alimentacion

Se enciende (en rojo) cuando la alimentacion del monitor está conectada.

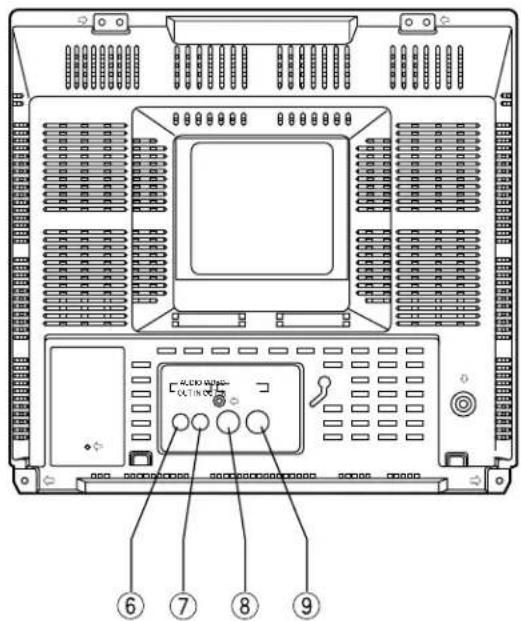

6. Conector de calidad de audio (AUDIO OUT)

La signaled de entrada de audio conectada al conductor de entrada de audio ⑦ se conecta en bucle mediante este conductor.

7. Conector de entrada de audio (AUDIO IN)

Es para la entrada de la seals de audio desde un aparato exterior.

8. Conector de calidad de video (VIDEO OUT)

La senal de entrada de video conectada al conductor de entrada de video se conecta en bucle mediante este conductor y se termina automatistically.

9. Conector de entrada de video (VIDEO IN)

Para la entrada de la seals de video compuesta PAL desde un aparato exterior.

OPERACION DE CONTROL AVANZADO

- Visualización de la pantalla de ajustes

1. Conecte el interruptor de la alimentacion del monitor.
2. Presione el boton MENU, y aparecerá la pantalla de ajustes que se muestra abajo en la pantalla del monitor.

Desaparecerá automatically when no se efectueyinguna operación duranteanos 3seguidos.

- Ajuste

1. Mueva el cursor a LANGUAGE presionando el botón MENU.
2. SeLECTIONE el parametro de LANGUAGE desado presionando los botones (-) o (+) de LEVEL. Al presionar los botones se cambiará la visualizacion de ajuste en el idioma seleccionado como se muestra a continuacion.

1. Mueva el cursor a BRIGHT, CONTRAST, PICTURE o COLOUR presionando el boton MENU, y ajusteonianes el nivel del elemento seleccionado presionando los botones (-) o (+) de LEVEL. Mienes ajuste el nivel del elemento seleccionado. La visualizacion cambiara a la indicacion que se muestra abajo.

Elemento	Efekto Indicación
BRILLO	Más oscuro Más claro	BRIGHT 32
CONTRASTE	Menos Más	CONTRAST 32
IMAGEN	Suave Nitido	PICTURE 32
COLOR	Menos Más	COLOUR 32

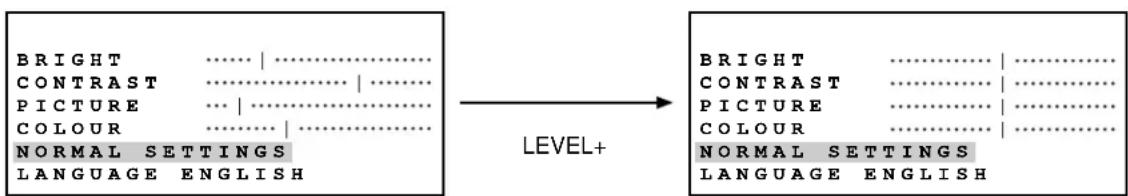

1. Para reponer el monitor a los ajustes iniciales, mueva el cursor a NORMAL SETTINGS presionando el botón MENU. Entonces, presione el botón (+) de LEVEL para volver a los ajustes iniciales de fabrica.

1. Para salir de la pantalla de ajustes, presione repetidamente el botón MENU hasta que el cursor pase sobre LANGUAGE o espere uno 3segundos hasta que desaparezca.

INFORMACION SOBRE LOS CABLES

Cable de alimentación

1. Mantenga el interruptor de la alimentacion ① en la posicion OFF durante la instalacion.
2. Conecte el cable de alimentacion a una toma de corriente con toma de tierra.

Cable de video

1. Emplee el cable coaxial RG-59/U (3C-2V), RG-6/U (5C-2V), RG-11/U (7C-2V) o RG-15/U (10C-2V).

2. Pueden connectarse hasta 10 monitores en esta configuracion antes de ocurrir la perdida de la seals. La longitudtotal del cable no deberá exceder de 150m

3. Precauciones para las conexiones:

4. No doble el cable coaxial en una curva cuyo radio sea inferior a 10 veces su diametro.

5. No pise ni Pellizque nunca el cable.
   Todo este cambiaría la impedancia del cable y causaría mala calidad deImagen.

Longitud maximizing del cable recomendada

Cable RG-59/U	RG-6/U RG-(3C-2V)	11/U RG-1$/U(5C-2V)	(7C-2V)	(10C-2V)
Longitudemaxima delcable recomendada	250m	500m	600m	800m

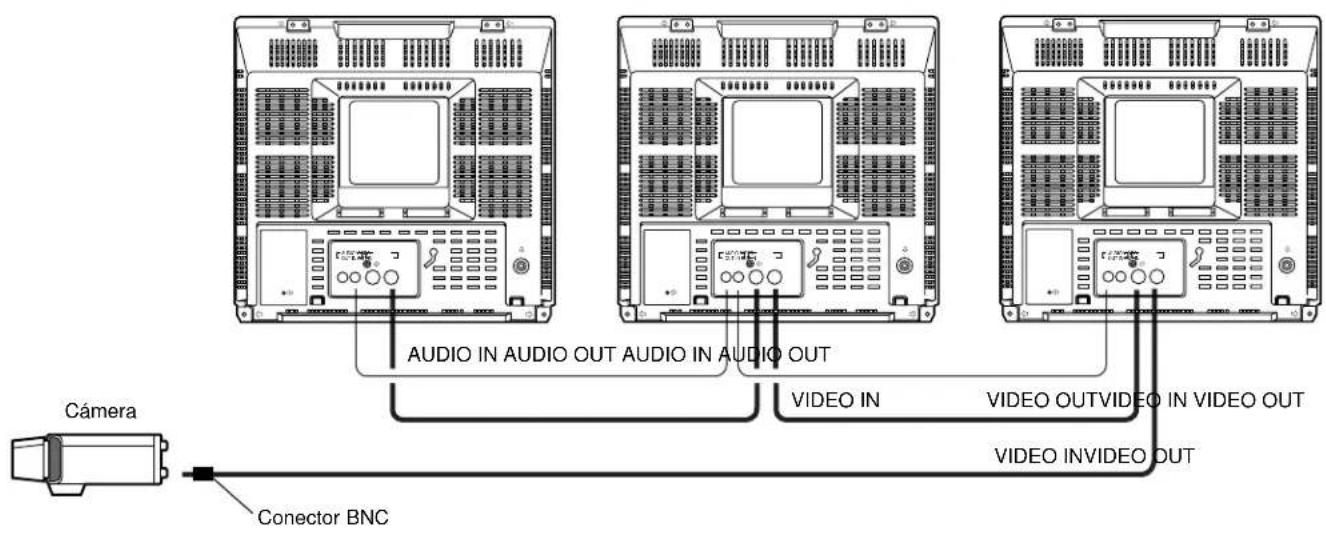

CONEXIONES

ESPECIFICACIONES

Alimentación:

Consumo de energia:

Tamaño de la pantalla:

Definienda horizontal:

Entrada de video:

Entrada de audio-:

Salida del altovoz:

Linealidad de barrido:

Geometría de barrido:

Humedad ambiental de funciona:

Temperatura ambiental de funciona:

Dimensiones:

Peso:

Los pesos y dimensionesmostatadossonapproximados.

Especificaiones susetas aambios sin previo aviso.

220-240VCA,50Hz

Aprox. 66W

Tamaño de la pantalla de tubo en diagonal de 371,8mm, deflexión de 90^

Tamaño visual real de 335,4mm en diagonal.

330 linea de TV en el centro

1,0V[p-p] compuesta/75Ω, BNC con terminación automatica

-8dB/Hi-z, toma RCA estandar

0.7W

Horizontal: Menos del 5%

Vertical: Menos del 5%

Menos del 2%

Menos del 90%

-10°C +50°C

366 (An) x 346 (Al) x 365 (Prf) mm

9,6kg
