BEDIENUNGSANLEITUNG WHMHF12D9E8 PANASONIC

Bevor Sie das Gerät in Betrieb nehm, lessen Sieitte dees Bedienungsanleitung aufmerksam durch und bewahren Si. sie fur die kunftige Verwendung auf.

Vor der Inbetriebnahme这点 Gerats ist Sicherzustellen, dass die Montage durch einen autorisierten Handler fachgerecht entsprechend der Installationsanleitung durchgefuhrt wurde.

ITALIANO

Wir danken Ohnen für den Kauf deses Panasonic-Produkt

INHALTINHALT

SICHERHEITSHINWEISE

26~27

FERNBEDIENUNG

28~31

KOMPAKTGERÄT

32

STÖRUNGSSUCHE

33

INFORMATIONEN

74~76

HINWEIS HINWEIS

Die Abbildungen in thism Handbuch dienen nur Erlauterungszwecken und konnen sich von dem tatsächlichen Gerat untersuchen. Sie konnen durch künftige Verbesserungen am Gerat ohne vorherige Ankündigung geändert werden.

BETRILIEEXSEBEREIC

BETRIEBSBEREIC

Wasseraustrittstemperatur (°C)
HEIZEN	Max. 65
	Min. 25

Außentemperatur (°C)
HEIZEN	Max. 35
	Min. -20

HINWEIS :

Wenn sich die Außentemperatur außerhalb des oben genommen Bereiches befi ndet, fällt die Heizleistung erheblich ab, und das Kompaktgerät kann durch Schutzmaßnahmen abgeschaltet werden. Das Außengerät lauft nach kurzer Verzögerung automatisch an, sobald sich die Außentemperatur wieder im oben genommen Bereich befi ndet. In Fällen, wenn die Außentemperatur extrem niedrig ist, wird die Funktionalität der Not-/Zusatzheziehung besteht.

SICHERHEITSHINWEISE

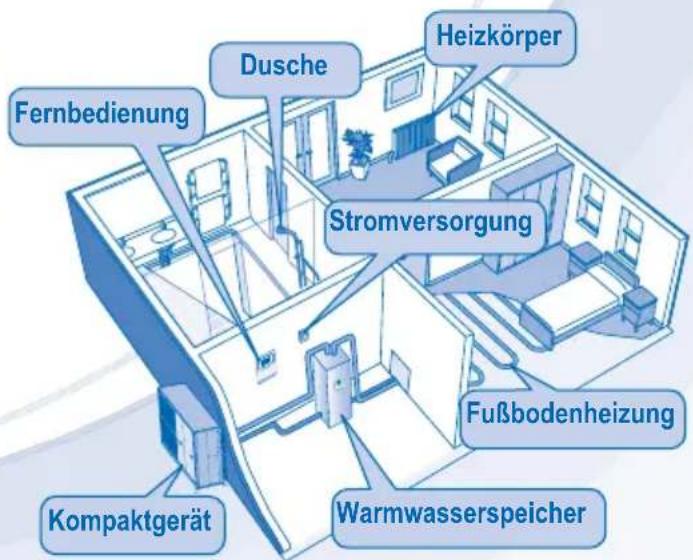

Die Panasonic Kompakt-Luft/Wasser-Wärmpumpe ist ausgelegt für die Kombination mit einer Panasonic Speichereinheit. Bei Einsatz der Panasonic Kompakt-Luft-Wasser-Wärmpumpe mit einer nicht von Panasonic stammenden Speichereinheit kann Panasonic die Funktion und die Betriebssicherheit des Systems nicht gewährleisten.
- These Bedienungsanleitung beschreiben, wie das Wärmepumpensystem bedient wird.
- Für die Bedienung anderer Systembestandteile, wie Pufferspeicher, Heizkorper, externe Temperaturregler und Fußbodenheziehung lesen sieitte die Bedienungsanleitungen des jeweiligen Herstellers.

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitschinweise zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Die Nichtbeachtung theses Hinweises kann VORSICHTVERen Verletzungen oder gar zum Tod führen.

Die Nichtbeachtung these Hinweises kann ACHTUNDEtzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist daraufhin, dass eine bestimmte Tätigkeit NICT durchgeführt werden damit.

These Symbole weisen daraufhin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

VORSICHT

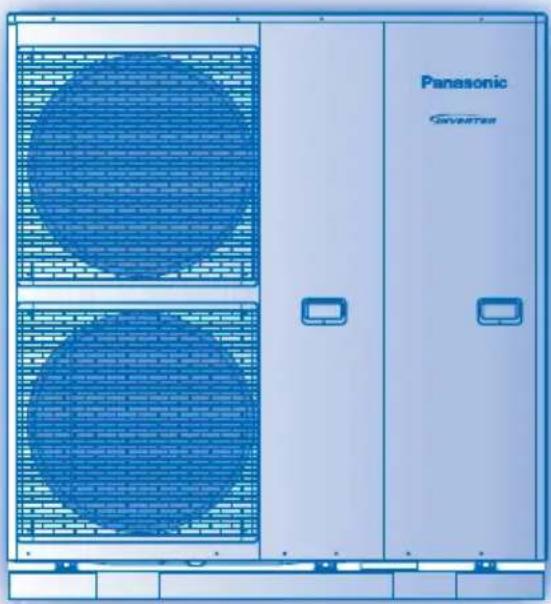

KOMPAKTGERAT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kennnis im Umgang mit dieser Gerät haben. Solche Personen mussen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollen beaufsichtigt werden, um sanzerzustellen, dass sie nicht mit dem Gerät speilen.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu setzen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäß Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropf.

Zur Verwendung des korrekten Kältemittels bei Reparatur- oder Servicearbeiten am Kältekreislauf wenden Sie sich an ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerätarf nicht in einer potenziell explosiven oder entfl ambaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Kompaktgerät und stecken Sie auch keine Gegenstände hinein, drehende Teile konnten sonst zu Verletzungen führen.

Berühren Sie das Kompaktgerät nicht während einem Gewitter, um die Gefahr von Stromschlagen auszuschlieben.

Stellen oder setzen Sie sich nicht auf das Außergerät, Sie konnten herunterfallen und sich verletzen.

VORSICH T
STROMVERSORGUNG
	Verwenden Sie keine modifi zierten oder miteinander verbundenen oder nicht spezifi zierten Netzkabel und auch keine Veränderungskabel, um Überhitzung und Brandgefahr zu vermeiden.
	Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschäige zu vermeiden: • Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an. • Das Klimagerätarf nicht mit nassen oder feuchten Händen bedient werden. • Das Netzkabelarf nicht geknicht werden.
	Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährung für Personen zu vermeiden.
	Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter ausgestattet. Es wird dringend empfehlen, die Funktion des Fehlerstrom-Schutzschalters nach der Installation sowie in regelmäßigen Abständen bei Wartungs- oder Servicearbeiten durch einen autorisierten Kundendienst überprüften zu halten. Bei Nichtbeachtung konnten unter Umständen Stromschäige oder Brände die Folge sein.
	Die Spanningsversorgung vor Ort muss den national und lokal geltenden Vorschriften entsprechen.
	Im Fall einer Funktionstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zuziehen bzw. der Sicherungsautomat zu öffnen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionstörungen bzw. Fehlfunktionen • Der Fehlerstrom-Schutzschalter lost aus. • Es riecht im Gerätebetrieb verbrannt, und es treten ungewöhnliche Gerausche oder Vibrationen auf. • Aus dem Gerät tritt weiter Warmwasser aus. Wenden Sie sich für Wartungs- und Reparaturarbeitem umgehend an ihren Fachhändler.
	Bei Service- und Wartungsarbeiten sollen Handchuhe getragen werden, um Gefahren zu vermeiden.
	Dieses Gerät muss geerdet sein, um Stromschäige oder Brände zu vermeiden.
	Um Stromschäige zu vermeiden, ist die Stromzuführ des Klimagerats zu unterbrechen, wenn: - das Gerät gereinigt oder gewartet werden soll.
	Dieses System setzen sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Innengeräts ist die Stromzufahr zu allen Geräten zu unterbrechen, um Stromschäige, Verbrennungen oder tõdliche Verletzungen zu vermeiden.

ACHTUNG
KOMPAKTGERÄT
	Das Gerätarf nicht in der Höhe von Verbrennungseräten oder in einem Badezimmer installiert werden, da sonst die Gefahr von Stromschlägen oder Feuer besteht.
	Während des Betriebs sollte die Wasseraustrittsleitung nicht berührt werden.
	Es solte nichts auf das Gerät gelegt oder unter das Gerät gestellt werden.
	Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie konnten sich sonst verletzen.
	Entnahmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.
	Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.
	Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.
	Die Einstellungen der Entkeimungsfunktion müssen durch einen autorisierten Händler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden.
FERNBEDIENUNG
	Lassen Sie die Fernbedienung nicht nass werden, da dies zu einer Fehlfunktion führen kann.
	Drücken Sie die Tasten der Fernbedienung nicht mit harten, spitzen Gegenständen, da sie sonst beschädigt werden kann.
	Die Fernbedienungarf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Prüfen oder warten Sie die Fernbedienung nicht selbst, sondern wenden Sie sich an ihren Fachhändler. Andernfalls kann es zu einer Beschädigung oder Fehlfunktion der Fernbedienung kommt.

FERNBEDIENUNG

• Es kann sein, dass einige in dieser Anleitung beschriebenen Funktionen nicht auf Ihr Gerät zuteffen.
  Wenden Sie sich für weitere Informationen an ihren Fachhändler.

• Die Tasten RESET FORCE und SERVICE werden im Normalbetrieb nicht benötigt.

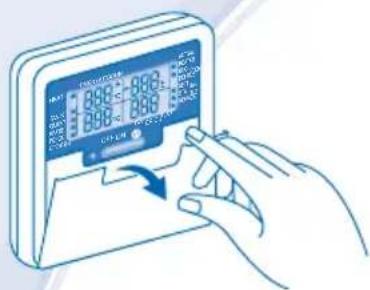

Zur Benutzung der Tastatur Abdeckung offen.

ANZEIGERDFERNBEDIENUNG

a Anzeige Betriebsart Heizen (EIN/AUS)
b Anzeige Betriebsart Warmwasserspeicher
c Anzeige Betriebsart Flusterbetrieb
d Anzeige Freigabe Zusatzheizung (EIN/AUS)
e Anzeige Anforderung Notheizbetrieb (EIN/AUS)
f Anzeige Raumthermostat angeschlossen
9 Betriebs-LED
h Anzeige Solar
i Warnhinweis (Warmwasserspeichertemperatur uber 60^)

TASTEN DER FERNBEDIENUNG

1 Betriebstaste (EIN/AUS)
2 Betriebsartenwahltaste
3 Taste fur Flüsterbetrieb
4 Taste fur den Betrieb der Zusammenhezung
5 Tasten zur Systemprogrammierung

VORBEREITUNG DER FERNBEDIERUNG

Einstellung von Wochentag und Uhrzeit

CLOCK

1. Drucken Sie
2. Drücken Sie bzw., um den aktuellen Wochentag einzustellen.
3. Bestätigen Sie die Einstellung mit
4. Wiederholen Sie die Schritte 2 und 3, um die aktuelle Uhrzeit einzugegeben.

Anzeige von Timereinstellung und Uhrzeit
Anzeige der Außentemperatur
1 Anzeige der Wasseraustrittstemperatur
m Betriebsanzeige Elektro-Zusatzheizung (EIN/AUS)
Betriebsanzeige Warmwasser-Elektroheizing (EIN/AUS)
Betriebsanzeige Abtauung (EIN/AUS)
Anzeige Systemprogrammierung (EIN/AUS)
Anzeige Systemstatus (EIN/AUS)
Anzeige Servicebetrieb (EIN/AUS)

6 Timer-Programmiertasten
7 Taste für Notheizbetrieb
8 Taste für Servicebetrieb
9 Systemstatustasten
10 Fehlerrückstelltaste

Hinweise:

• Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden, wenn:
• die Stromzufuhr zum ersten Mal eingeschaltet wird,
• seit der letzten Unterbrechung der Stromzufuhr eine lange Zeit vergangen ist.

• Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen.

• Nach der Installation können durch den Anwender Einstellungen vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden.

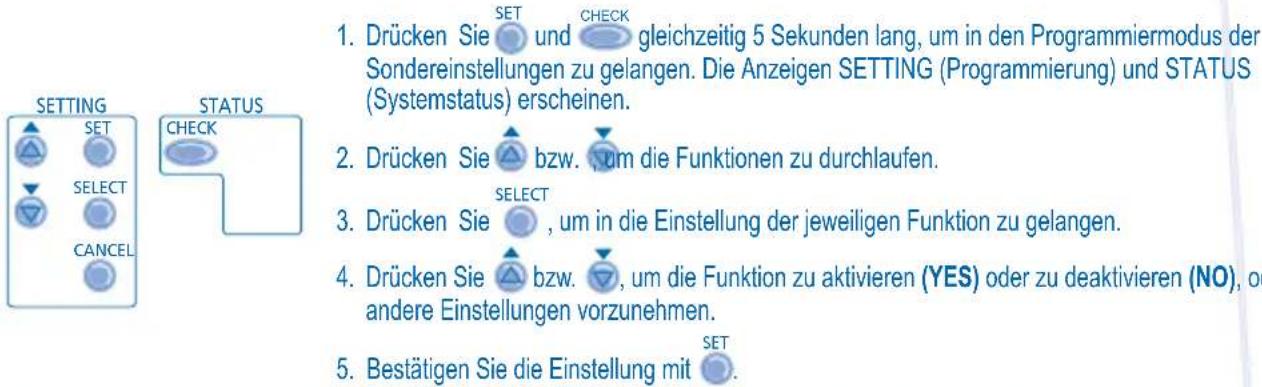

  Die Fernbedienung kann fur underschiede Systeme verwendet werden. Es kann daher sein, dass eine Funktionen nicht auf Ihr Gerat zuteffen.

• Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet.

Schritt	Anzeige der Fernbedienung	Beschreibung
1	ro ai	Con Externer Raumthermostat (JA / NEIN) Einstellung, ob ein externer Raumthermostat angeschlossen ist.
2	HEATER	CAP Auswahr der Leistung der Elektro-Zusatzheizung (3, 6 oder 9 kW) Verringerung der Leistung der Elektro-Zusatzheizung bei entsprechenden Minderbedarf. Die jeweiligen Optionen sind modellabhängig.
3	Rt i	Fre Wasserfrostschutzfungtion (JA / NEIN) Aktivierung bzw. Deaktivierung der Frostschutzfungtion bei ausgeschalteten Gerät.
4	TANK	con Anschluss eines Warmwasserspeichers (JA / NEIN) Einstellung, ob ein Warmwasserspeicher angeschlossen ist. Hinweis: Wenn „Anschluss eines Warmwasserspeichers" auf „NEIN" steht, werden die Schritte 5 bis 14 übersprungen.
5	SOLAR	Pri Solarvorrang (JA / NEIN) Einstellung des Vorrangs der Solaranlage für die Warmwassererwärnung.
6	HEAT	Pri Heinzungsvorrang (JA / NEIN) Einstellung des Vorrangs der Hezung gegenüber der Warmwassererwärnung. Hinweis: Wenn „Heizungsvorrang" auf „JA" steht, werden die Schritte 7 und 8 übersprungen.
7	HEAT	int Betriebsdauer Heizperiode Einstellung der Zeitspanne des Heizbetriebs in der Betriebsart Heiz- und Warmwasserbetrieb (30 Min. bis 10 Std.).
8	TANK	nt Aufwärmdauer Warmwassererwärnung Einstellung der Zeitspanne der Aufheizung des Warmwassers in der Betriebsart Heiz- und Warmwasserbetrieb (5 Min. bis 1 Std. 35 Min.).
9	BOOSTER	htr Funktion Warmwasser-Zusatzheizung (JA / NEIN) Aktivierung bzw. Deaktivierung der Warmwasser-Zusatzheizung. Hinweis: Wenn "Funktion Warmwasser-Zusatzheizung" auf “NEIN” steht, wird Schritt 10 übersprungen.
10	BOOSTER	dL y Einsatzverzögerung des Warmwasser-E-Heizstabs Einstellung der Verzögerungsdauer bis zum Einschalten der Zusammenhangung des Warmwasserspeichers., wenn die Speichertemperatur nicht erreicht wird (20 Min. bis 1 Std. 35 Min.).

• Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.
  Die Einstellungen der Entkeimungsfunktion mssen durch einen autorisierten Handler in Übereinstimmung mit den ortlichen Gesetzen und Richtlinien vorgenommen werden.

11	StrL	Fun	Entkeimung (JA / NEIN)
			Einstellung einer eventuell erforderlichen Entkeimung des Warmwassers.
			Hinweis: Wenn “Entkeimung” auf “NEIN” stehen, werden die Schritte 12 bis 14 übersprungen.
12	Str		Tag und Uhrzeit der Entkeimung
			Einstellung von Tag und Uhrzeit der einzelmal proWoche durchzuführenden Entkeimung (auch bei ausgeschalteten Gerä).
13	StrL	bo i	Entkeimungstemperatur
			Einstellung der für die Entkeimung zu verwendenden Temperatur (40 bis 75 °C).
14	Str	oPr	Entkeimungsduer
			Einstellung der Zeitspanne, die erforderlich ist, um die zur Entkeimung erforderliche Speichertemperatur beizubehalten (5 Minuten bis 1 Stunde).

GRUNDLEGENDER BETRIEB

OFF/ON ①

EIN-BZW.AUSSCHALTEN DES GERÄTS

• Wenn das Gerät eingeschaltet ist, leuchtet die BetriebsLED, und auf dem Display der Fermbedienung werden die Wasseraustrittstemperatur und die Außentemperatur angezeigt.

MODE

EINSTELLEN DER BETRIEBSART

HEAT HEAT +TANK TANK

HEIZBETRIEB (HEAT)

Ein-bzw. Ausschalten der Heizkörper-bzw. Fußbodenheizung.
- In dieser Betriebsart stellt das Kompaktgerät Leistung für den Heizbetrieb bereit.

- HEIZ- UND WARMWASSERBETRIEB (HEAT + TANK)

• In dieser Betriebsart stellt das Kompaktgerät Leistung für das den Brauchwasserspeicher und den Heizbetrieb bereit.
• Diese Betriebsart wird nicht genutzt, wenn kein Warmwasserspeicher installiert ist.

WARMWASSERBETRIEB (TANK)

• Ein-bzw. Ausschalten des Warmwasserspeicherbetriebs.
• In dieser Betriebsart stellt das Kompaktgerät Heizleistung für den Brauchwasserspeicher bereit.

QUIET

FLÜSTERBETRIEB

• In dieser Betriebsart wird der Schallpegel des Kompaktgerats verringert. Dies kann eine Verringerung der Heizleistung zur Folge haben.

HEATER

FREIGABES DES E-HEISTABS DES INNENGERÄTS

• Der E-Heizstab stellt bei niedrigen Außentemperaturen eine zusätzliche Heizleistung zur Verfugung. Er kann nur für den Heizbetrieb des Innengerats genutzt werden, wenn er zuvor durch Drücken dieser Taste freigegeben wurde.
• Der E-Heizstab wird automatisch zugeschalte, wenn die programmierten Einstellungen die erfordern.
• Um den E-Heizstab manuell zu deaktivieren, ist die entsprechende Taste erneut zu drucken.

STATUS

ÜBERPRÜFEN DES SYSTEMSTATUS

CHECK

1. Drucken Sie 5 Sekunden lang, um in den STATUS-Betrieb zu gelangen.
2. Drücken Sie bzw., um die Rücklauftemperatur, die Speichertemperatur, die Verdichterfrequenz bzw. das Störungsprotokoll abzurufen.

C ANCE

• Drücken Sie , um den STATUS-Betrieb zu verlassen.
• Sobald der STATUS-Betrieb aufgerufen wird, entscheidt die Anzeige STATUS auf dem Display.
• Der STATUS-Betrieb kann nicht aufgerufen werden, solange die Anzeige SETTING erscheint.

ERWEITERTER BETRIEB

• Um den Wassertemperaturbereich zu ändern, wird dringend empfohlen, dass Sie sich an ihren Fachhändler wenden.
• Sowohl der Wasseraustrittstemperatur als auch der Außentemperaturbereich konnen über die Fernbedienung eingestellt werden.

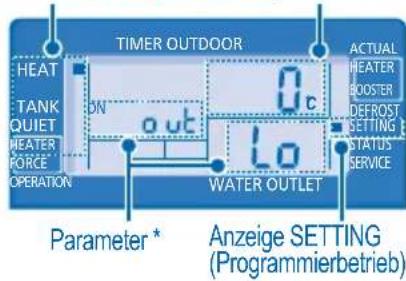

SYSTEMPROGRAMMIERUNG

Betriebsart Temperaturanzeige

1. Drücken Sie SET 5 Sekunden lang, um in den Programmierbetrieb (SETTING) zu gelangen. Die Anzeige SETTING erscheidt.
2. Drücken Sie bzw. zum einen Parameter auszuwahlen.
3. Nach Auswahl des Parameters drücken Sie um den Parameter einstehen zu können.
4. Drücken Sie bzw., um die gewünschte Temperatur einzustellen.
5. Drücken Sie erneut, um die Einstellung zu bestätigten.
6. Wiederholen Sie die Schritte 2 bis 5, um andere Parameter einzustellen.

Betriebsart Parameter \* Beschreibung

HEAT	out lo	Niedrige Auβentemperatur (-15 bis 15 °C).
HEAT	out H1	Hohe Auβentemperatur (-15 bis 15 °C).
HEAT	H20 lo	Wasseraustrits-Solltemperatur für Heizbetrieb bei niedriger Auβentemperatur (25 bis 65 °C).
HEAT	H20 H1	Wasseraustrits-Solltemperatur für Heizbetrieb bei hoher Auβentemperatur (25 bis 65 °C).
	Wasser temperatur
	H20 lo	Auβen temperatur
HEAT	OFF	Solltemperatur zum Abschalten des Heizbetrieft (Heizgrenztemperatur, 5 bis 35 °C).
HEATER	out ON	Auβentemperatur zum Zuschalten des E-Heizstabs im Innengerät (-15 bis 20 °C).
TANK	SET	Solltemperatur des Warmwasserspeichers (40 bis 75 °C).

EINSTELLEN DER WASSERTEMPERATUR-SOLLWERTVERSCHIEBUNG

1. Drücken Sie weniger als 5 Sekunden lang.
2. Drücken Sie bzw. zum die Temperaturverschreibung einzustellen (-5 bis +5 °C).
3. Drücken Sie erneut, um die Einstellung zu bestätigten.

Hinweise:

CANC B

• Drücken Sie oder warten Sie 30 Sekunden lang, um den Programmierbetrieb (SETTING) zu verlassen.
• Die Solltemperatur wird nach dem Bestätigten im System gespeichert.
• Der Programmierbetrieb (SETTING) kann nicht aufgerufen werden, solange die Anzeige SERVICE oder STATUS erscheid.

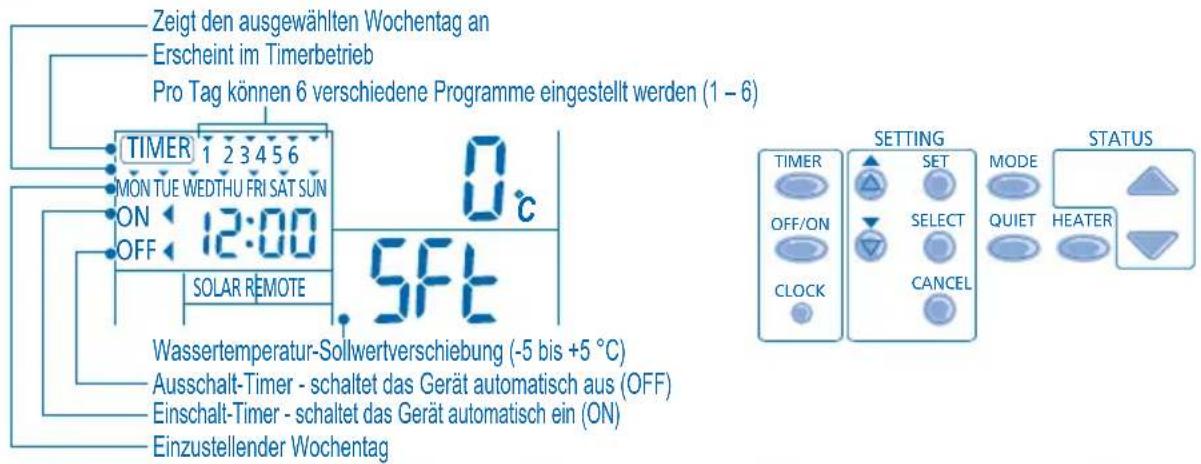

EINSTELLEN DES WOCHENTIMERS

Funktion Schritt

Aufrufen des Timers	Drücken Sie	TIMER
Einstellen von Datum und 1. Drücken Sie▲ bzw. um den gewünschten Wochentag auszuwahlen.
Uhrzeit	2. Bestätigen Sie die Einstellung mit SELECT
	3. Auf dem Display blinkt „1". Drücken Sie , um das Programm 1 einzustellen.
	4. Drücken Sie , um den Einsatz- bzw. den Ausschalt-Timer auszuwahlen.
	5. Drücken Sie▲ bzw. , um die gewünschte Uhrzeit einzustellen.
	MODE QUIT HEATER
	Zusammen mit der Schaltzeit können Sie mit , auch andere Betriebsarten und mit und die gewünschte Sollwertverschiebung einstellen.
	SET
	6. Drücken Sie , um Programm 1 zu bestätigen. Der ausgewählte Wochentag wird durch das Symbol▼ gekennzeichnet.
	Nach 2 Sekunden wechselt die Anzeige zum nachsten Programm.
	7. Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.
	Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird, oder wenn die Taste SET wird, wird die aktuelle Einstellung übernommen, und der Einstellvorgang ist beendet.

Ändern oder Hinzufügen Wiederholen Sie die oben beschriebenen Schritte.

von Timerprogrammer

Deaktivieren des Timers Drucken Sie TIMER, dann CANCE

Aktivieren des Timers

Überprüfen des Timerprogramms

Loschen von Timerprogrammen

Drucken Sie TIMER, dann

1. Drucken Sie MIER. 2. Drucken Sie bzw. bis der gewünschte Wochentag angezeigt wird. Drucken Sie dann SELECT bestätigen. 3. Drucken Sie bzw. um die eingestillten Programme zu überprüfen.

2. Drucken Sie TIMER 2. Drucken Sie bzw. bis der gewünschte Wochentag angezeigt wird. Drucken Sie dann SELECT bestätigen. SELECT

3. Drucken Sie , um zur Programmeinstellung zu gelangen.

4. Drucken Sie bzw. bis der gewünschte Wochentag angezeigt wird. CANCEL
5. Drucken Sie , um das Programm zu loschen.

Hinweise:

• Der Timer kann für jeder Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden.
• Wenn das Gerät mit dem Einsatz-Timer eingeschaltet wird, wird es die Wassertemperatur gemäß der eingestellten Temperatur regulieren.
• Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.
• Es können mehrere Tage mit den gleichen Timereinstellungen programmiert werden.
• Erhöhe Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.

KOMPAKTGERÄT

KOMPAKTGERÄT

Bei Stromausfall oder bei Ausfall der Pumpe ist das Wasser aus dem System abzulassen (siehe nachfolgende Abbildung).

Wenn das Wasser im System nicht zirkuliert, besteht die Gefahr des Einfrierens, was zu Beschädigungen des Systems führen kann.

• Luftein- und -austrittsöffungen nicht verschlieben, da dies zu Leistungsverringerungen oder Ausfallen führen kann.
  Hindernisse sind zu entfern, um die Luftzufuhr zu gewährleisten.
• Im Winter ist in der Höhe des Kompaktgerats liegender Schnee zu entfernen, damit die Luftlein- und -austrittsöffnungen nicht verschlüssen werden.

EXTERNER WASSERFILTER

• Der externe Wasserfilter muss einmal pro Jahr gereinigt werden, da das System bei verstopftem Filter ausfallen kann. Wenden Sie sich hierzu an ihren Fachhändler.

INSPECTION

Um eine optimale Leistung des Gerats zu gewährleisten, messen in regelmäßigen Abständen Inspektionen des Gerats, des externen Wasserfilters und der Verdraughtung durchgefuhrt werden. Diese Wartungsarbeiten sollen den durch einen autorisierten Kundendienst durchgefuhrt werden.
- Stellen Sie sichere, dass die Luftlein- und -austrittsöffnungen des Kompaktgerats frei gehalten werden.

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie die Stromversorgung nicht ab, da dadurch auch die automatische Umwälzpumper ausgeschelt wird, so dass das System beschadigt werden kann.

KRITERIEN FÜR DAS ABSCHALTEN DES GERÄTS

Unter den folgenden Umständen sollenn Sie die STROMZUFUHR UNDERBRECHEN und sich an ihren Fachhändler wenden:

• Ungewöhnliche Betriebsgeräusche.
• Wasser/Fremdkörper sind in die Fernbedienung gelangt.
• Der Sicherungsautomat lost Häufig aus.
• Das Stromkabel wird ungewöhnlich warm.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM	MÖGLICHE ursACHE
Strömungseräusche während des Betriebs.	Durch das Gerät strömt Kältemittel.
Nach dem Neustart verzögert sich der Betrieb um eine Minute.	Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Kompaktgerät tritt Wasser oder Dampf aus.	Auf den Rohren kann Wasser kondensieren oder verdunsten.
Aus dem Kompaktgerät tritt im Heizbetrieb Dampf aus.	Dies kommt vor, wenn der Wärmetauscher des Außengeräts abgetaut wird.
Das Kompaktgerät Funktioniert nicht.	Wenn sich die Außentemperatur außerhalb des Betriebsbereiches befähnend, leitet das Wärmpumpensystem Schutzfunktionen ein.
Die Kompakt-Luft/Wasser-Wärmpumpe schaltet sich aus.	Die Wärmpumpe wird durch eine Schutzmaßnahme abgeschält, wenn die Wasserrücklauftemperatur unter 18°C fällt. Zusätzlich wird die Elektro-Zusatzheziehung eingeschaltet, solange die Wasserrücklauftemperatur unter 23°C liegt.
Das System heizt nicht richtig.	Wenn zum Heizen gleichzeitig eine Fußbodenheziehung und Heizkörper eingesetzt werden, kann es vorkommen, dass die Warmwassertemperatur sinkt und die Heizwirkung von Fußbodenheziehung oder Heizkörpmn nachlässt. Bei sehr geringen Außentemperaturen ist es möglich, dass die Heizleistung verringer ist. Die Luftlein- bzw.-austrittsöffnungen des Kompaktgeräts können durch Schnee verschlüssen sein. Bei zu gering eingestellter Warmwasseraustrittstemperatur ist es möglich, dass die erforderliche Heizleistung nicht erreicht wird.
Das System wird nicht sofort warm.	Beim Einsalten der Wärmpumpe kann es systembedingt etwas dauern, bis das Wasser erwärt ist.
Die Elektro-Zusatzheziehung wird eingeschaltet, obwohl sie nicht aktiviert ist.	Dies ist eine Schutzmaßnahme, welche verhindert, dass der Wärmetauscher im Innengerät beschädigt wird.
Das Gerät gehen automatisch in Betrieb, ohne dass eine Timereinstellung vorgenommen wurde.	Der Entkeimungstimer wurde eingestellt.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM	ZU ÜberPRÜFEN
Das Gerätheits nicht richtig.	Stellen Sie die Temperatur richtig ein.Ist das Heizkörpersentil geschlossen?Stellen Sie sichere, dass die Luftin- und -austrittsöffnungen des Kompaktgeräts frei gehalten werden.
Das Gerät arbeitet laut.	Kontrollieren Sie, ob das Gerät eventuell verkantet eingebaut wurde, oder ob die Abdeckung nicht richtig geschlossen ist.
Das Gerät funktioniert nicht.	Überprüften Sie, ob der Sicherungsautomat ausgelösst hat.
Die Betriebs-LED leuchtet nicht, oder die Anzeige der Fernbedienung ist leer.	Ist die Stromzufuhr unterbrochen oder der Stromausgefallen?

Die Betriebs-LED blinkt, und auf der Anzeige der Fernbedienung wird ein Fehlercode angezeigt.

TIMER

TIMER 1 2 3 4 5 6

MONTUE WEDTHU FRI SAT SUN

ON H76

OFF

Taste für Notheizbetrieb

FORCE

· Bei einer Störung der Kompakt-Luft/Wasser-Wärmpumpe kann die elektrische Zusammenarbeit zum Erwärmen des Wassers genutzt werden. Taste FORCE drücken, um die elektrische Zusammenarbeit eingezahlt. · Drücken Sie OFF/ON ①, um den Notheizbetrieb wieder auszuschalten. · Während des Notheizbetriebs sind keine anderen Operationen zulässig.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.itte bringen Sie die alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemeße Abfallbehandlung auftreten konnen.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemälser Entsorgung these Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handlcr oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei den ortlichen Behörden oder Ihrhem Handler, welches die ordnungsgemäß Entsorgungsmethode ist.
