BEDIENUNGSANLEITUNG FV7201 BLACK & DECKER

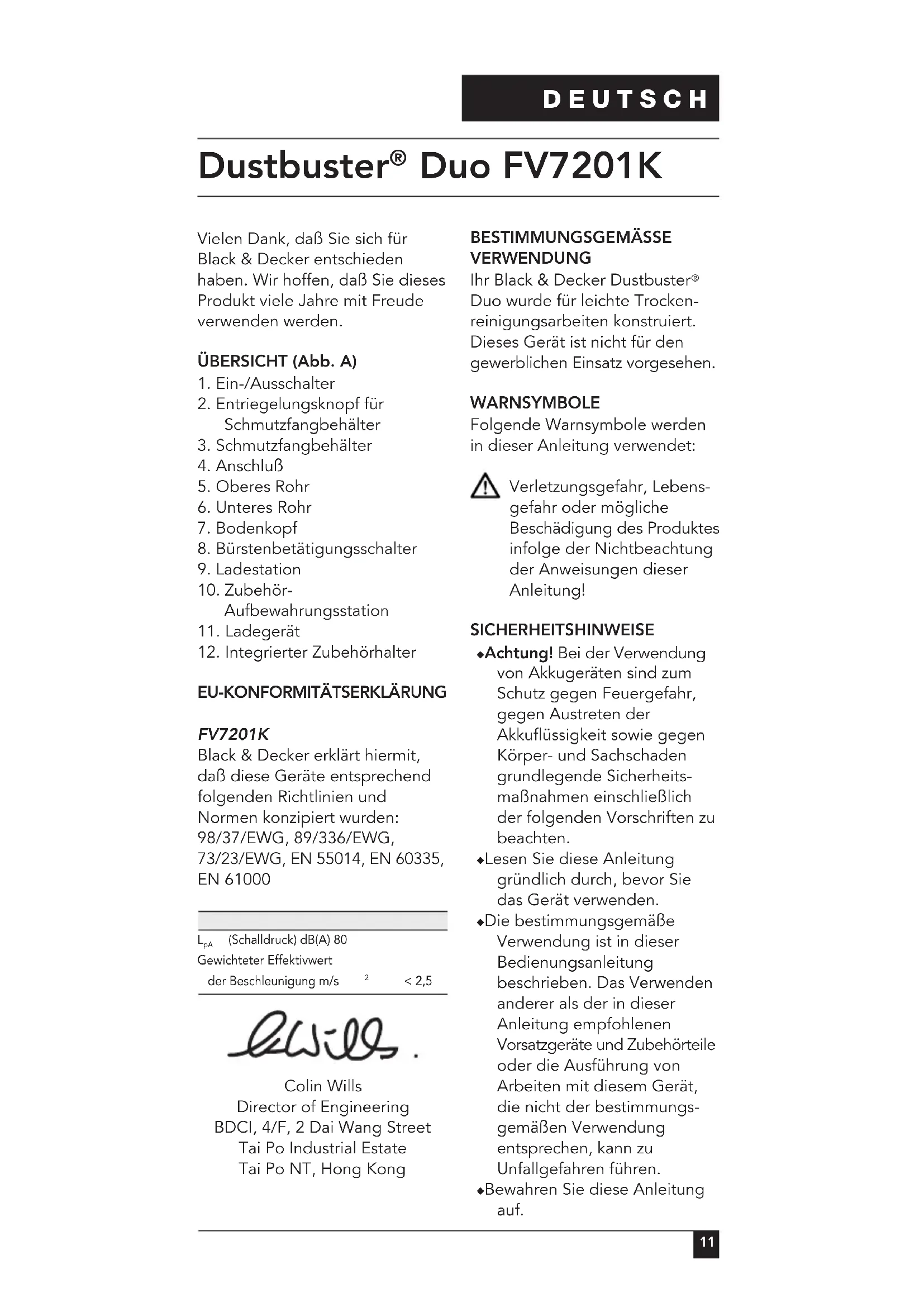

Duo FV7201K Vielen Dank, daß Sie sich für Black & Decker entschieden haben. Wir hoffen, daß Sie dieses Produkt viele Jahre mit Freude verwenden werden. ÜBERSICHT (Abb. A)

2. Entriegelungsknopf für

3. Schmutzfangbehälter

8. Bürstenbetätigungsschalter

Aufbewahrungsstation

12. Integrierter Zubehörhalter

EU-KONFORMITÄTSERKLÄRUNG

FV7201K Black & Decker erklärt hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 55014, EN 60335, EN 61000

Duo wurde für leichte Trocken- reinigungsarbeiten konstruiert. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen. WARNSYMBOLE Folgende Warnsymbole werden in dieser Anleitung verwendet: Verletzungsgefahr, Lebens- gefahr oder mögliche Beschädigung des Produktes infolge der Nichtbeachtung der Anweisungen dieser Anleitung! SICHERHEITSHINWEISE ◆ Achtung! Bei der Verwendung von Akkugeräten sind zum Schutz gegen Feuergefahr, gegen Austreten der Akkuflüssigkeit sowie gegen Körper- und Sachschaden grundlegende Sicherheits- maßnahmen einschließlich der folgenden Vorschriften zu beachten. ◆ Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. ◆ Die bestimmungsgemäße Verwendung ist in dieser Bedienungsanleitung beschrieben. Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungs- gemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. ◆ Bewahren Sie diese Anleitung auf.12 DEUTSCH Gebrauch des Gerätes ◆ Saugen Sie keine Flüssigkeiten mit dem Gerät auf. ◆ Saugen Sie kein feuergefähr- liches Material mit dem Gerät auf. ◆ Verwenden Sie das Gerät nicht in der Nähe von Wasser. Tauchen Sie das Gerät nicht in Wasser ein. ◆ Halten Sie den Saugstutzen von Augen und Gesicht fern. ◆ Halten Sie Kinder und Tiere beim Gebrauch des Gerätes in einem sicheren Abstand. ◆ Benutzen Sie nicht das Kabel des Ladegerätes, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel des Ladegeräts vor Hitze, Öl und scharfen Kanten. Nach dem Gebrauch ◆ Ziehen Sie vor dem Reinigen des Ladegeräts oder der Ladestation den Stecker. ◆ Das unbenutzte Gerät ist an einem trockenen Ort aufzu- bewahren. Kinder sollten keinen Zugang zu aufbewahrten Geräten haben. Inspektion und Reparaturen ◆ Überprüfen Sie das Gerät vor dem Gebrauch auf beschädigte oder defekte Teile. Prüfen Sie, ob Teile gebrochen, Schalter beschädigt oder andere Zustände eingetreten sind, die die Funktion des Gerätes beeinträchtigen. ◆ Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. ◆ Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. ◆ Überprüfen Sie regelmäßig die Zuleitung des Ladegeräts auf Beschädigung. Erneuern Sie das Ladegerät, wenn die Zuleitung beschädigt ist. ◆ Versuchen Sie nie, irgend- welche Teile zu entfernen oder auszutauschen, die nicht in der Anleitung beschrieben werden. Akku ◆ Versuchen Sie auf keinen Fall, den Akku zu öffnen. ◆ Setzen Sie den Akku keiner Nässe aus. ◆ Verbrennen Sie den Akku nicht! ◆ Befolgen Sie bei der Entsorgung von Akkus die Anweisungen im Abschnitt “Umweltschutz”. Ladegerät ◆ Setzen Sie das Ladegerät niemals Nässe aus. ◆ Öffnen Sie das Ladegerät nicht. ELEKTRISCHE SICHERHEIT Überprüfen Sie, ob die Netz- spannung der auf dem Typen- schild des Ladegerätes ange- gebenen Spannung entspricht. Ihr Ladegerät ist gemäß EN 60335 doppelt isoliert; eine Erdleitung ist somit nicht erforderlich. Tauschen Sie das Ladegerät auf keinen Fall gegen einen Netzstecker aus. MONTAGE Anbringen der Ladestation an der Wand (Abb. B) Die Ladestation und die Zubehör- Aufbewahrungsstation kann an der Wand angebracht werden, wodurch man einen bequemen Aufbewahrungs- und Ladeplatz für das Gerät erhält. ◆ Wählen Sie einen geeigneten Platz innerhalb eines geschlossenen Raumes in der Nähe einer Steckdose.13 DEUTSCH ◆ Setzen Sie die Ladestation wie angegeben über die Zubehör-Aufbewahrungs- station, so daß beide Löcher miteinander ausgerichtet sind. ◆ Halten Sie die montierte Lade-/Zubehör- Aufbewahrungsstation wie abgebildet, und markieren Sie die Stelle der Befestigungslöcher (13) auf der Wand. ◆ Bohren Sie ein Loch (ø 6 mm, zirka 35 mm tief) an den beiden markierten Stellen. ◆ Stecken Sie die mitgelieferten Dübel in die Löcher. ◆ Befestigen Sie die montierte Lade-/Zubehör- Aufbewahrungsstation mit Hilfe der im Lieferumfang enthaltenen Schrauben an der Wand. Führen Sie die Anschluß- leitung des Ladegeräts durch eine der drei Schlitze (14). Überschüssiges Kabel kann an der Rückseite der Ladestation untergebracht werden. MONTAGE Anbringen der Rohre und des Bodenkopfs (Abb. C) ◆ Bringen Sie den Anschluß (4) am Stutzen des Geräts an. ◆ Fügen Sie das obere (5) und das untere (6) Rohr zusammen, und befestigen Sie den Bodenkopf (7) an einem Ende des Rohrs. ◆ Bringen Sie das andere Ende des Rohrs am Anschluß am Stutzen des Geräts an. ◆ Als Alternative hierzu können Sie das Bodenstück direkt am Anschluß anbringen, um den Handstaubsauger mit der Bürste auf Treppen und Möbeln zu verwenden.

VOR DEM ERSTEN GEBRAUCH

Vor dem ersten Gebrauch muß der Akku mindestens 16 Stunden aufgeladen werden. ◆ Vor dem Aufladen sollte der Akku völlig entladen werden, indem das Gerät solange betrieben wird, bis der Motor stehen bleibt. ◆ Laden Sie den Akku wie unten beschrieben auf. GEBRAUCH Laden des Akkus (Abb. D) ◆ Stellen Sie sicher, daß das Gerät ausgeschaltet ist. Der Akku wird nicht aufgeladen, wenn der Ein-/Ausschalter eingeschaltet ist. ◆ Setzen Sie das Gerät wie ange- geben in die Ladestation ein. ◆ Stecken Sie den Netzstecker (11) des Ladegerätes in die Steckdose. ◆ Lassen Sie das Gerät mindestens 16 Stunden aufladen. Während des Ladevorgangs kann das Ladegerät warm werden. Dies ist normal und kein Anzeichen für einen Fehler. Das Gerät kann ständig am Stromnetz angeschlossen bleiben. Wenn der Akku vollständig geladen ist, wird zur Erhaltung des Lade- zustandes des Akkus nur ein sehr geringer Strom verbraucht. Wichtig! Setzen Sie das Gerät in die Ladestation ein, wenn es nicht gebraucht wird. Nachdem der Akku vollständig aufgeladen ist, beträgt die durchschnittliche effektive Gebrauchszeit ca. 7 bis 10 Minuten (je nach Einsatz). Es kann einige Ladezyklen dauern, bis der Akku seine volle Leistungsfähigkeit erreicht.14 DEUTSCH Laden Sie den Akku nicht bei einer Umgebungs- temperatur unter 4 °C oder über 40 °C. Bedienung des Gerätes (Abb. E) ◆ Zum Einschalten schieben Sie den Ein-/Ausschalter (1) nach vorn. ◆ Zum Ausschalten schieben Sie den Ein-/Ausschalter (1) nach hinten. Einsatz der Bürste (Abb. F) Verwenden Sie die Schalter (8) am Bodenkopf (7), um die Borsten der Bürste zu senken bzw. hochzufahren. ◆ Senken Sie die Borsten, um Teppiche bzw. Bodenbeläge zu reinigen. ◆ Heben Sie die Borsten, um Hartböden wie Holz, Fliesen oder Marmor zu reinigen. Zubehör (Abb. G) Im Lieferumfang dieses Geräts sind folgende Zubehörteile enthalten: ◆ eine harte Bürste (15) für Möbel und Treppen ◆ eine Fugendüse (16) für schwer zugängliche Stellen Diese Teile sind ausschließlich für den Handstaubsauger geeignet. Um ein Zubehörteil anzubringen, gehen Sie folgendermaßen vor (Abb. H): ◆ Entfernen Sie das Zubehörteil vom Gerät. ◆ Stecken Sie das gewünschte Zubehörteil vorne in das Gerät. FEHLERSUCHE Falls das Gerät nicht funktioniert, befolgen Sie die unten auf- geführten Hinweise. Falls die Störung damit nicht behoben wird, wenden Sie sich bitte an den Black & Decker Kundendienst. ◆ Stellen Sie sicher, daß der Akku vollständig aufgeladen ist. ◆ Falls sich der Akku nicht auf- laden läßt, prüfen Sie, ob das Ladegerät richtig ange- schlossen und Netzspannung vorhanden ist. Vergewissern Sie sich, daß der Ein-/ Ausschalter ausgeschaltet ist.

REINIGUNG UND WARTUNG

Reinigen Sie regelmäßig die Filter. Reinigung des Schmutzfang- behälters und der Filter (Abb. I - M) Die Filter sind wiederverwendbar und sollten regelmäßig gereinigt werden. ◆ Drücken Sie auf den Entriegelungsknopf (2), und entfernen Sie den Schmutz- fangbehälter (3) (Abb. I). ◆ Entleeren Sie den Schmutzfangbehälter (Abb. J). ◆ Bürsten Sie lockeren Staub von den Filtern. ◆ Drehen Sie die Filter (17 & 18) im Uhrzeigersinn, um sie zu lösen und vom Gerät abzunehmen (Abb. K). ◆ Waschen Sie die Filter in warmem Seifenwasser, und waschen Sie ggf. den Schmutzfangbehälter (Abb. L). ◆ Stellen Sie sicher, daß Schmutz- fangbehälter und Filter vollkommen trocken sind. ◆ Bringen Sie die Filter wieder an, und arretieren Sie sie durch Drehen gegen den Uhrzeigersinn in ihrer ursprünglichen Position. ◆ Bringen Sie den Schmutz- fangbehälter wieder am Gerät an. Stellen Sie sicher, daß der Schmutzfangbehälter richtig einrastet.15 DEUTSCH Wichtig! Eine optimale Schmutz- aufnahme kann nur bei sauberen Filtern und leerem Schmutzfang- behälter erzielt werden. Sobald der Staub nach dem Abschalten aus dem Gerät herausfällt, bedeutet dies, daß der Schmutz- fangbehälter voll ist und geleert werden muß. ◆ Verwenden Sie das Gerät nie ohne die Filter. ◆ Tauchen Sie das Gerät niemals in Wasser ein (Abb. M). Erneuerung der Filter (Abb. I & K) Die Filter sollten alle 6 bis 9 Monate sowie bei Verschleiß oder Beschä- digung erneuert werden. Ersatz- filter erhalten Sie bei Ihrem Black & Decker Händler (Kat.-Nr. VF20). ◆ Drücken Sie auf den Entriegelungsknopf (2), und entfernen Sie den Schmutz- fangbehälter (3) (Abb. I). ◆ Drehen Sie die Filter (17 & 18) im Uhrzeigersinn, um sie zu lösen und vom Gerät abzunehmen (Abb. K). ◆ Nehmen Sie die neuen Filter, und setzen Sie den weichen Filter in den harten Filter. ◆ Bringen Sie die Filter an, und arretieren Sie sie durch Drehen gegen den Uhrzeigersinn in ihrer ursprünglichen Position. ◆ Bringen Sie den Schmutz- fangbehälter wieder am Gerät an. Stellen Sie sicher, daß der Schmutzfangbehälter richtig einrastet. UMWELTSCHUTZ Geräte Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung. Diese Dienstleistung ist für Sie kostenlos. Um diese Dienst- leistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt. Die Adresse des zuständigen Büros von Black & Decker steht in diesem Handbuch, darüber läßt sich die nächstgelegene Vertrags- werkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com. Akku (Abb. N & O)

Falls Sie das Gerät selbst entsorgen möchten, ist der Akku wie nachfolgend beschrieben zu entfernen und gemäß den örtlichen Vorschriften zu entsorgen. Vermeiden Sie ein Kurzschließen der Akkuanschlüsse. ◆ Der Akku sollte entladen werden, indem das Gerät solange betrieben wird, bis der Motor stehen bleibt. ◆ Entfernen Sie den Handstaubsauger von den Verlängerungsrohren und dem Bodenkopf. Der Akku befindet sich unter dem hinteren Ende des Geräts. ◆ Drücken Sie den Schieber (19) in Richtung Gerätestutzen (A) (Abb. N). ◆ Entfernen Sie den unteren Teil des Geräts (B). ◆ Schlagen Sie das Gerät fest auf eine geeignete Fläche, bis sich der Akku (20) löst (Abb. O).16 DEUTSCH ◆ Legen Sie den Akku in eine geeignete Verpackung, um sicherzustellen, daß die Akku- anschlüsse nicht kurz- geschlossen werden können. ◆ Zur Wiederverwertung oder umweltverträglichen Entsorgung ist der Akku bei Ihrem Händler oder einer kommunalen Sammelstelle abzugeben. Auf keinen Fall dürfen Akkus über den Hausmüll entsorgt werden. Ist der Akku erst einmal ausgebaut, kann er nicht wieder eingebaut werden. GARANTIE Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außer- gewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitglieds- staaten der Europäischen Union und der Europäischen Freihandelszone EFTA. Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungs- fehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen: ◆ wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde; ◆ wenn das Gerät mißbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde; ◆ wenn das Gerät durch irgendwelche Fremd- einwirkung beschädigt wurde; ◆ wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätetyp bescheinigen. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com.17 FRANÇAIS Dustbuster
