BRUKSANVISNING FV7201 BLACK & DECKER

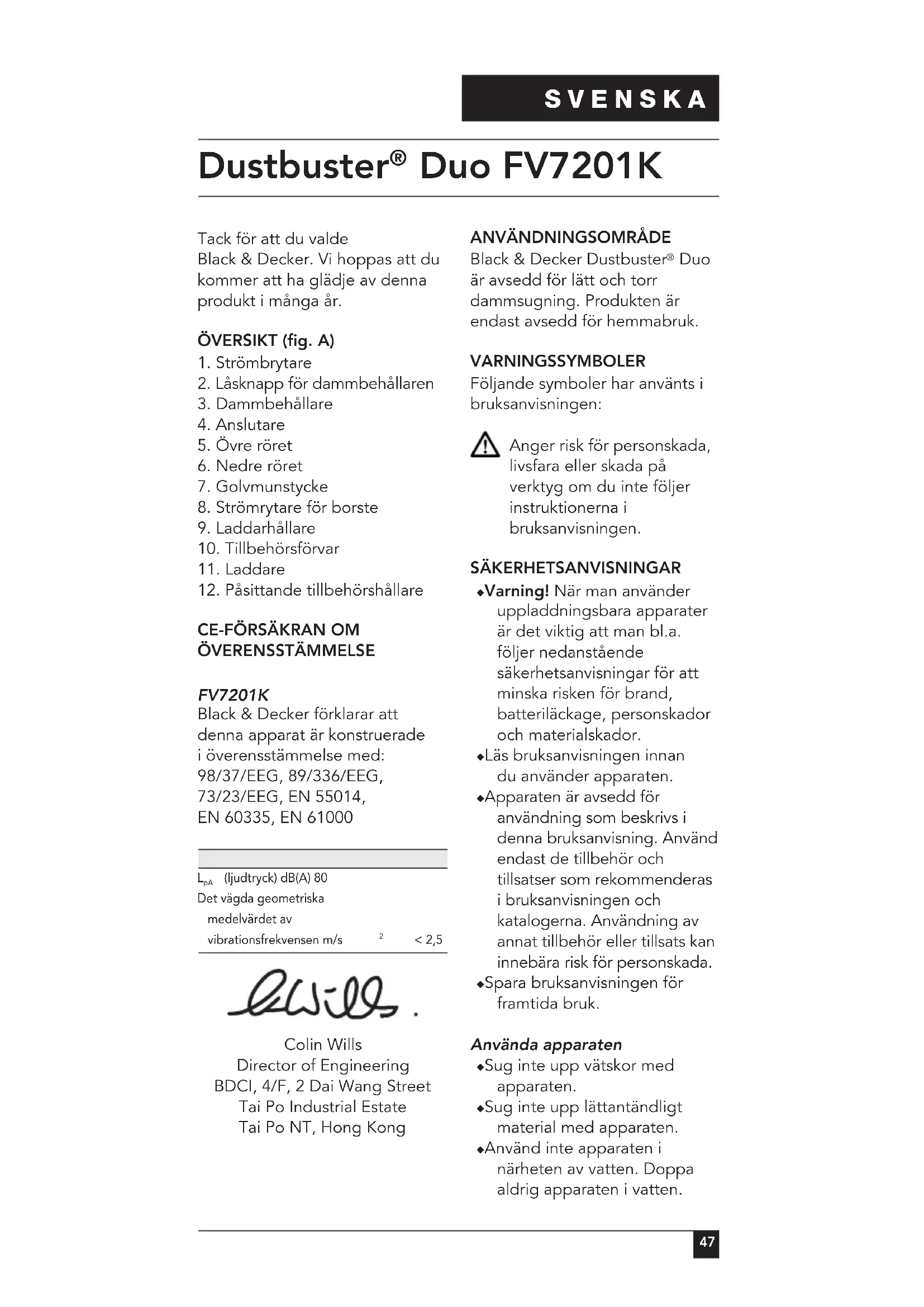

Duo FV7201K Tack för att du valde Black & Decker. Vi hoppas att du kommer att ha glädje av denna produkt i många år. ÖVERSIKT (fig. A)

2. Låsknapp för dammbehållaren

10. Tillbehörsförvar

12. Påsittande tillbehörshållare

ÖVERENSSTÄMMELSE FV7201K Black & Decker förklarar att denna apparat är konstruerade i överensstämmelse med: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 55014, EN 60335, EN 61000

Duo är avsedd för lätt och torr dammsugning. Produkten är endast avsedd för hemmabruk. VARNINGSSYMBOLER Följande symboler har använts i bruksanvisningen: Anger risk för personskada, livsfara eller skada på verktyg om du inte följer instruktionerna i bruksanvisningen. SÄKERHETSANVISNINGAR ◆ Varning! När man använder uppladdningsbara apparater är det viktig att man bl.a. följer nedanstående säkerhetsanvisningar för att minska risken för brand, batteriläckage, personskador och materialskador. ◆ Läs bruksanvisningen innan du använder apparaten. ◆ Apparaten är avsedd för användning som beskrivs i denna bruksanvisning. Använd endast de tillbehör och tillsatser som rekommenderas i bruksanvisningen och katalogerna. Användning av annat tillbehör eller tillsats kan innebära risk för personskada. ◆ Spara bruksanvisningen för framtida bruk. Använda apparaten ◆ Sug inte upp vätskor med apparaten. ◆ Sug inte upp lättantändligt material med apparaten. ◆ Använd inte apparaten i närheten av vatten. Doppa aldrig apparaten i vatten.48 SVENSKA ◆ Undvik att rikta motorns luftström mot ögonen eller ansiktet. ◆ Se till att barn och husdjur befinner sig på behörigt avstånd när du använder apparaten. ◆ Dra aldrig i laddarsladden för att ta ut den ur vägguttaget. Utsätt inte laddarsladden för värme, olja eller skarpa kanter. Efter användning ◆ Koppla bort laddaren från elnätet innan du rengör den eller hållaren. ◆ När apparaten inte används skall den förvaras på en torr plats. Se till att barn inte kan få tag på verktyget. Kontroll och reparation ◆ Kontrollera apparaten med avseende på skador eller defekta delar innan den används. Kontrollera att inga delar är trasiga, att strömbrytaren inte är skadad eller om något annat kan inverka på funktionen. ◆ Använd inte apparaten om någon del är skadad eller defekt. ◆ Om fel uppstår skall delarna repareras eller bytas ut av en auktoriserad Black & Decker serviceverkstad. ◆ Kontrollera regelbundet att laddarsladden inte är skadad. Byt ut laddaren om sladden är skadad eller inte fungerar som den ska. ◆ Försök aldrig att ta bort eller byta ut andra delar än dem som nämns i denna bruksanvisning. Batteri ◆ Försök aldrig öppna batteriet. ◆ Utsätt inte batteriet för vatten. ◆ Utsätt inte batteriet för eld. ◆ När batterierna kasseras skall instruktionerna i kapitlet “Miljö” följas. Laddare ◆ Utsätt inte laddaren för vatten. ◆ Öppna inte laddaren.

Kontrollera att laddarens spänning överensstämmer med nätspänningen. Laddaren är dubbelisolerad motsvarande EN 60335; jordledare är således överflödigt. Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt. INSTALLATION Montera laddarhållaren på väggen (fig. B) Vägghållaren kan monteras på en vägg som en praktisk laddnings- och förvaringsplats för apparaten. ◆ Välj ett lämpligt ställe inomhus, nära ett vägguttag. ◆ Placera laddarhållaren över tillbehörshållaren som illustrationen visar så att alla hål är i linje med varandra. ◆ Placera de hopsatta laddarhållaren / tillbehörsförvaret enligt bild och märk ut var skruvhålen (13) skall vara på väggen. ◆ Borra ett hål (6 mm. dia. och ca.35 mm djupt) vid varje markerad plats. ◆ Sätt i de medföljande pluggarna i hålen. ◆ Montera laddarhållaren / tillbehörsförvaret på väggen med de medföljande skruvarna. Dra laddarledningen genom någon av de 3 slitsarna (14). Sladd som inte behövs kan placeras bakom laddarhållaren.49 SVENSKA MONTERING Montera rören och golvmunstycket (fig. C) ◆ Fäst anslutaren (4)framtill på apparaten. ◆ Sätt ihop de övre (5) och nedre (6) rören och sätt på golvmunstycket (7) ytterst på röret. ◆ Fäst den andra änden av röret i anslutaren framtill på apparaten. ◆ Man kan också använda apparaten med borste i trappor, och på möbler. Då fäster man golvmunstycket direkt på anslutaren.

ANVÄNDNINGEN Innan du använder dammsugaren för första gången måste du ladda batteriet i minst 16 timmar. ◆ Innan du laddar batteriet ska du helst ladda ur det genom att använda apparaten tills motorn inte kan gå längre. ◆ Följ anvisningarna nedan för att ladda batteriet. ANVÄNDNING Ladda batteriet (fig. D) ◆ Kontrollera att apparaten är avstängd. Batteriet laddas inte om strömbrytaren står i det påslagna läget. ◆ Placera apparaten i vägghållaren enligt bild. ◆ Anslut laddaren (11). ◆ Låt apparaten laddas i minst 16 timmar. Laddaren kan bli varm under laddningen. Det är normalt och betyder inte att någonting skulle vara fel. Apparaten kan vara ansluten till laddaren under obegränsad tid. När batteriet är fulladdat är batteriladdarens strömförbrukning ytterst låg. Viktigt! Placera alltid apparaten i vägghållaren när den inte används. Ett fulladdat batteri kan normalt användas i omkring 7-10 minuter (beroende på anvndningssättet). Batteriet kan behöva laddas ur och laddas flera gånger för att uppnå full kapacitet. Ladda inte batteriet vid temperaturer på under 4 °C eller över 40 °C. Använda av apparaten (fig. E) ◆ Skjut strömbrytaren (1) framåt för att starta apparaten. ◆ Skjut den bakåt för att slå av apparaten. Activera borsten (fig. F) Använd omställarna (8) på golvmunstycket (7) för att ändra borstlängd. ◆ Använd längre borst på olika mattor. ◆ Använd kortare borst på hårda golvytor som trä-, kakel- eller marmorgolv. Tillbehör (fig. G) Apparaten är försedd med följande tillbehör: ◆ en hård borste (15) för möbler och trappsteg ◆ ett fogmunstycke (16) för svåråtkomliga ställen De ska bara användas med handdammsugaren. Gör så här för att sätta på ett tillbehör (fig. H): ◆ Ta fram tillbehören från apparaten. ◆ Sätt in önskat tillbehör framtill på apparaten.50 SVENSKA FELSÖKNING Följ nedanstående instruktioner om produkten inte fungerar. Kontakta din auktoriserade Black & Decker serviceverkstad om du inte kan lösa problemet. ◆ Kontrollera att batteriet är fulladdat. ◆ Om batteriet inte laddas, kontrollera att laddaren är rätt ansluten och att det finns spänning i vägguttaget. Kontrollera att strömbrytaren är avstängd.

RENGÖRING OCH UNDERHÅLL

Gör rent filtren regelbundet. Rengöring av dammbehållaren och filtren (fig. I & M) Filtren är återanvändbara och skall rengöras regelbundet. ◆ Tryck på låsknappen (2) och ta bort dammbehållaren (3) (fig. I). ◆ Ta bort eventuellt damm från dammbehållaren (fig. J). ◆ Borsta bort eventuellt löst damm från filtren. ◆ Vrid filtren (17 & 18) medsols för att lossa dem och ta av dem från apparaten (fig. K). ◆ Tvätta filtren i varmt vatten och tvål. Tvätta ur dammbehållaren om det behövs (fig. L). ◆ Se till att dammbehållaren och filtren blir helt torra. ◆ Sätt tillbaka filtren och lås dem genom att vrida dem motsols. ◆ Sätt tillbaka dammbehållaren på apparaten. Se till att dammbehållaren knäpper fast. Viktigt! Optimal sugkapacitet uppnås bara med rena filter och tom dammbehållare. Om det börjar falla ut damm ur apparaten när den är avstängd så är dammbehållaren full och måste tömmas. ◆ Använd aldrig apparaten utan filtren. Doppa inte ner apparaten i vatten (fig. M). Sätta tillbaks filtren (fig. I & K) Filtren ska bytas med intervall på 6 till 9 månader, och dessemellan om de är utslitna eller skadade. Du kan skaffa nya filter hos din Black & Decker-återförsäljare (kat.nr. VF 20). ◆ Tryck på låsknappen (2) och ta bort dammbehållaren (3) (fig. I). ◆ Vrid filtren (17 & 18) medsols för att lossa dem och ta av dem från apparaten (fig. K). ◆ Ta de nya filtren och placera det mjuka filtret i det hårda. ◆ Sätt i filtren och fäst dem genom att vrida dem motsols. ◆ Sätt tillbaka dammbehållaren på apparaten. Se till att dammbehållaren knäpper fast. MILJÖ Verktyg När ditt verktyg är utslitet, skydda naturen genom att inte slänga det tillsammans med vanligt avfall. Lämna det till de uppsamlingsställen som finns i din kommun eller där du köpt verktyget. Batteri (fig. N & O)

Skydda miljön genom att lämna kasserade batterier på därför avsedd uppsamlingsplats. Kortslut inte batteriets kontakter. ◆ Ladda helst ur batteriet genom att använda apparaten tills motorn slutar gå.51 SVENSKA ◆ Ta loss själva dammsugaren från förlängningsrören och golvmunstycket. Batteriet sitter under apparatens bakstycke. ◆ För knappen (19) framåt på apparaten (A) (fig. N). ◆ Ta av apparatens undersida (B). ◆ Knacka apparaten mot en lämplig yta tills batteriet (20) lossnar (fig. O). ◆ Lägg batteriet i en lämplig förpackning så att kontakterna inte kan kortslutas. ◆ Lämna in batteriet på inköpsstället eller på den lokala återvinningsstationen. Återlämnade batterier återvinns eller sänds till särskild återvinning. När batteriet har tagits ut kan det inte sättas tillbaka. GARANTI Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden. Garantin gäller inte för fel som beror på: ◆ normalt slitage ◆ felaktig användning eller skötsel ◆ att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad. För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com. RESERVDELAR / REPARATIONER Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter. Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackdecker.se samt www.2helpU.com.52 NORSK Dustbuster
