KÄYTTÖOHJE FV7201 BLACK & DECKER

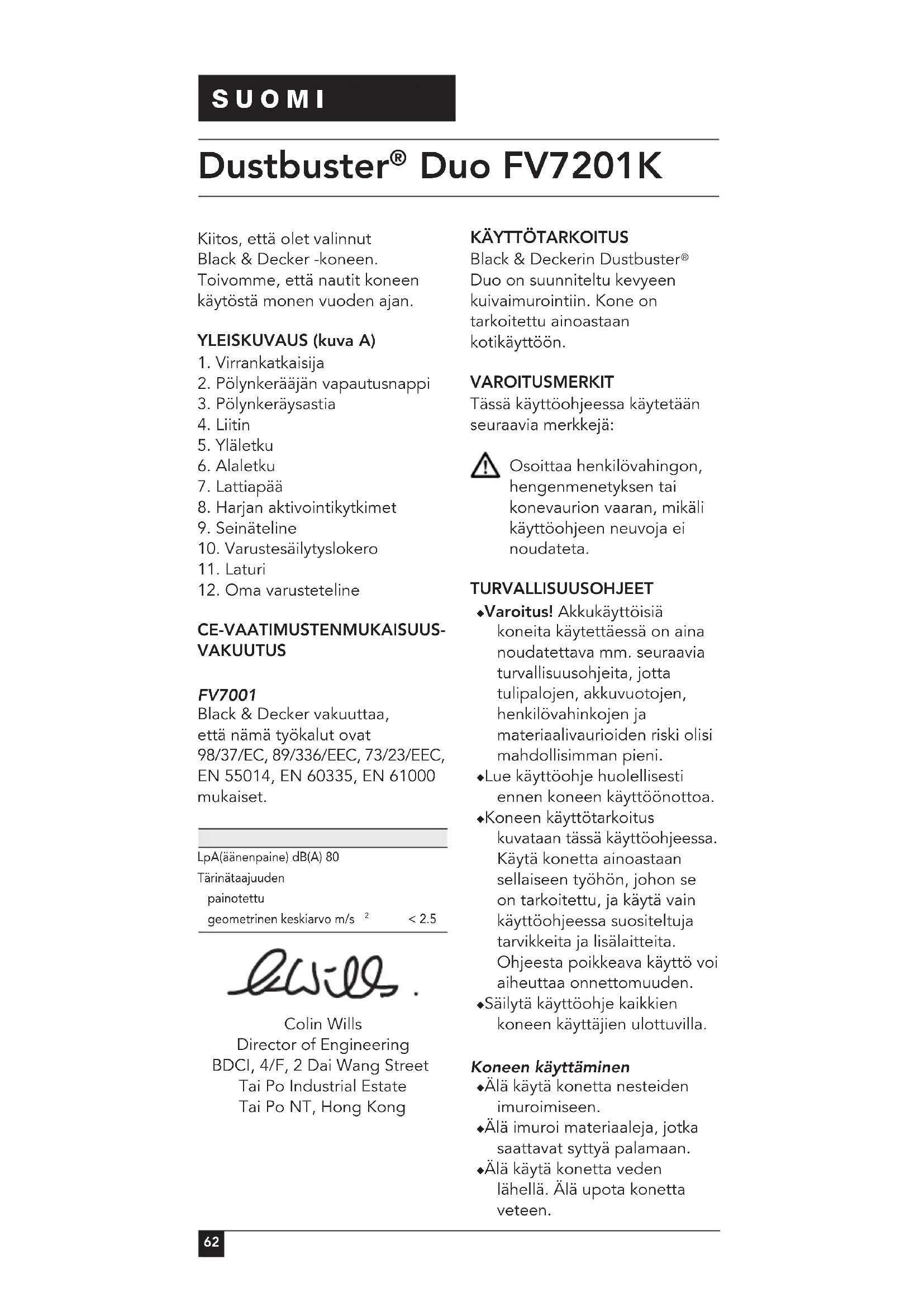

Duo FV7201K Kiitos, että olet valinnut Black & Decker -koneen. Toivomme, että nautit koneen käytöstä monen vuoden ajan. YLEISKUVAUS (kuva A)

2. Pölynkerääjän vapautusnappi

10. Varustesäilytyslokero

CE-VAATIMUSTENMUKAISUUS- VAKUUTUS FV7001 Black & Decker vakuuttaa, että nämä työkalut ovat 98/37/EC, 89/336/EEC, 73/23/EEC, EN 55014, EN 60335, EN 61000 mukaiset. LpA(äänenpaine) dB(A) 80Tärinätaajuudenpainotettugeometrinen keskiarvo m/s < 2.5 Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong

Duo on suunniteltu kevyeen kuivaimurointiin. Kone on tarkoitettu ainoastaan kotikäyttöön. VAROITUSMERKIT Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaran, mikäli käyttöohjeen neuvoja ei noudateta. TURVALLISUUSOHJEET ◆ Varoitus! Akkukäyttöisiä koneita käytettäessä on aina noudatettava mm. seuraavia turvallisuusohjeita, jotta tulipalojen, akkuvuotojen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni. ◆ Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. ◆ Koneen käyttötarkoitus kuvataan tässä käyttöohjeessa. Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden. ◆ Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Koneen käyttäminen ◆ Älä käytä konetta nesteiden imuroimiseen. ◆ Älä imuroi materiaaleja, jotka saattavat syttyä palamaan. ◆ Älä käytä konetta veden lähellä. Älä upota konetta veteen.63 SUOMI ◆ Pidä moottorin ilmavirta pois silmien ja kasvojen alueelta. ◆ Työskentele turvallisen etäisyyden päässä lapsista ja eläimistä. ◆ Älä koskaan irrota laturia virtalähteestä vetämällä laturin johdosta. Suojaa laturi kuumuudelta, öljyltä ja teräviltä reunoilta. Käytön jälkeen ◆ Irrota laturi virtalähteestä ennen laturin tai lataustelineen puhdistamista. ◆ Säilytä konetta kuivassa paikassa, kun se ei ole käytössä. Varmista, että lapset eivät pääse käsiksi koneisiin. Tarkastus ja korjaukset ◆ Tarkista ennen käyttöä, ettei koneessa ole vaurioita tai viallisia osia. Tarkista, ettei koneessa ole murtuneita osia, vaurioituneita kytkimiä tai muita seikkoja, jotka saattavat vaikuttaa koneen toimintaan. ◆ Älä käytä konetta, jos jokin sen osista on viallinen. ◆ Viallinen osa tulee korjata tai vaihtaa valtuutetussa Black & Deckerin huoltoliikkeessä. ◆ Tarkista laturin johto säännöllisesti vaurioiden varalta. Vaihda laturi, jos sen johto on vaurioitunut tai viallinen. ◆ Älä koskaan yritä irrottaa tai vaihtaa sellaisia osia, joita ei ole määritelty tässä oppaassa. Akku ◆ Älä koskaan yritä avata akkua. ◆ Älä altista akkua vedelle. ◆ Älä polta akkuja. ◆ Kun poistat akun käytöstä, noudata kappaleessa ”Ympäristö” annettuja ohjeita. Laturi ◆ Älä altista laturia vedelle. ◆ Älä avaa laturia.

SÄHKÖINEN TURVALLISUUS

Tarkista, että laturin jännite vastaa verkon jännitettä. Laturisi on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillistä maadoitusta. Lataa akku ainoastaan mukana toimitetulla laturilla. ASENTAMINEN Seinätelineen kiinnittäminen seinään (kuva B) Seinäteline ja varustesäilytyslokero voidaan kiinnittää seinään, jolloin ne toimivat sekä säilytys- että latauspaikkana. ◆ Valitse sopiva paikka sisätiloissa virtalähteen läheltä. ◆ Aseta seinäteline varustesäilytyslokeron yläpuolelle kuvan osoittamalla tavalla siten, että molemmat reikäsarjat kohdistuvat oikein. ◆ Sijoita koottu seinälatausteline/ varustesäilytyslokero kuvan mukaisesti ja merkitse ruuvireiät (13) seinään. ◆ Poraa reikä (ø6 mm, noin 35 mm syvä) kumpaankin merkittyyn kohtaan. ◆ Laita pakkauksen mukana tulevat tulpat reikiin. ◆ Kiinnitä koottu seinälatausteline/ varustesäilytyslokero pakkauksen mukana tulevilla ruuveilla. Ohjaa laturin johto jonkin aukon kautta, joita on

3. Ks. (14). Ylimääräinen johto

voidaan säilyttää seinätelineen takaosassa.64 SUOMI KOKOAMINEN Letkujen ja lattiapään (kuva C) asentaminen ◆ Kiinnitä liitin (4) laitteen etuosaan. ◆ Liitä yläletku (5) ja alaletku (6) yhteen. Kiinnitä lattiapää (7) letkun toiseen päähän. ◆ Kiinnitä letkun toinen pää laitteen etuosan liittimeen. ◆ Liitä lattiapää suoraan liittimeen, jos haluat käyttää laitetta käsi-imurina portaiden ja huonekalujen puhdistamiseen.

Akkua täytyy ladata vähintään 16 tuntia ennen ensimmäistä käyttökertaa. ◆ Ennen latausta akku on hyvä tyhjentää käyttämällä konetta, kunnes moottori pysähtyy. ◆ Lataa akku alla kuvattujen ohjeiden mukaisesti. KÄYTTÖ Akun lataaminen (kuva D) ◆ Varmista, että kone on pois päältä. Akku ei lataudu, jos virrankatkaisija on päällä- asennossa. ◆ Aseta kone lataustelineeseen kuvan osoittamalla tavalla. ◆ Liitä laturi (11) virtalähteeseen. ◆ Anna koneen latautua vähintään 16 tuntia. Laturi saattaa lämmetä latauksen aikana. Tämä on täysin normaalia eikä ole merkkinä ongelmasta. Kone voi olla latauksessa seinätelineessä kuinka kauan tahansa. Kun akku on täydessä latauksessa, laturin virrankulutus on erittäin pieni. Tärkeää! Laita kone seinätelineeseen aina, kun sitä ei käytetä. Kun akku on ladattu täyteen, sen keskimääräinen tehokäyttöaika on noin 7 - 10 minuuttia (riippuen käytöstä). Täyden tehon saavuttaminen saattaa tarvita useita latauskertoja. Älä lataa akkua alle +4 °C:n tai yli +40 °C:n lämpötiloissa. Koneen käyttäminen (kuva E) ◆ Käynnistä kone painamalla virrankatkaisinta (1) eteenpäin. ◆ Sammuta kone asettamalla virrankatkaisija taaksepäin. Harjan käyttäminen (kuva F) Käytä lattiapään (7) kytkimiä (8) ja laske tai nosta harjan harjaksia. ◆ Laske harjakset, kun puhdistat mattoja. ◆ Nosta harjakset ylös, kun puhdistat kovapintaisia lattioita, jotka on valmistettu esimerkiksi puusta, klinkkeristä tai marmorista. Tarvikkeet (kuva G) Tämä laite toimitetaan seuraavien varusteiden kanssa: ◆ kova harja (15) huonekaluja ja portaita varten. ◆ Rakosuulake (16) ahtaita paikkoja varten. Näitä kuuluu käyttää vain käsi- imurin yhteydessä. Kiinnitä suulake seuraavasti (kuva H): ◆ Ota tarvikkeet ulos koneesta. ◆ Aseta tarvitsemasi tarvike koneen etuosaan. VIANMÄÄRITYS Jos kone ei toimi, noudata alla olevia ohjeita. Jos kone ei tästä huolimatta toimi, ota yhteyttä valtuutettuun Black & Deckerin huoltopisteeseen.65 SUOMI ◆ Tarkista, että akku on ladattu täyteen. ◆ Jos akku ei lataannu, tarkista, että laturi on kiinnitetty virtalähteeseen oikein ja verkkovirta toimii. Tarkista, että virrankatkaisija on pois päältä.

Puhdista suodattimet säännöllisesti. Pölynkeräysastian ja suodattimien puhdistaminen (kuvat I - M) Suodattimia voidaan käyttää kerta toisensa jälkeen; siksi ne on puhdistettava säännöllisesti. ◆ Paina vapautusnappia (2) ja irrota pölynkerääjä (3) (kuva I). ◆ Poista kaikki pöly pölynkerääjästä (kuva J). ◆ Harjaa kaikki irtopöly pois suodattimista. ◆ Irrota suodattimet (17 & 18) kiertämällä niitä myötäpäivään ja poista ne koneesta (kuva K). ◆ Pese suodattimet lämpimällä saippuavedellä ja tarvittaessa myös pölynkerääjä (kuva L). ◆ Varmista, että pölynkerääjä ja suodattimet ovat täysin kuivia. ◆ Aseta suodattimet takaisin ja lukitse ne paikalleen kiertämällä niitä vastapäivään. ◆ Laita pölynkerääjä koneeseen. Varmista, että se napsahtaa kiinni paikalleen. Tärkeää! Paras imurointitulos saadaan ainoastaan silloin, kun suodattimet ovat kuivia ja pölynkeräysastia on tyhjä. Jos pölyä alkaa tippua koneesta sammuttamisen jälkeen, pölynkerääjä on täynnä ja se täytyy tyhjentää. ◆ Älä koskaan käytä konetta ilman suodattimia. ◆ Älä upota konetta veteen (kuva M). Suodattimien vaihtaminen (kuvat I & K) Suodattimet tulee vaihtaa

6 - 9 kuukauden välein tai jos ne

ovat kuluneet tai vaurioituneet. Uusia suodattimia myyvät Black & Decker -tuotteiden jälleenmyyjät (tuotenro VF20). ◆ Paina vapautusnappia (2) ja irrota pölynkerääjä (3) (kuva I). ◆ Irrota suodattimet (17 & 18) kiertämällä niitä myötäpäivään ja poista ne koneesta (kuva K). ◆ Aseta uusi pehmeä suodatin uuteen kovaan suodattimeen. ◆ Aseta suodattimet takaisin ja lukitse ne paikalleen kiertämällä niitä vastapäivään. ◆ Laita pölynkerääjä koneeseen. Varmista, että se napsahtaa kiinni paikalleen. YMPÄRISTÖ Kone Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltoliikkeeseen. Akku (kuvat N & O)

Vie loppuunkäytetyt akut niille tarkoitettuun keräyspaikkaan tai - astiaan. Älä päästä akkunapoja oikosulkuun.66 SUOMI ◆ Tyhjennä akku käyttämällä konetta, kunnes moottori pysähtyy. ◆ Irrota käsi-imuri jatkoletkuista ja lattiapäästä. Akku on koneen takaosan alla. ◆ Liu’uta nappia (19) koneen nokkaa kohti (A) (kuva N). ◆ Irrota koneen alaosa (B). ◆ Napauta konetta lujasti sopivaan pintaan, kunnes akku (20) irtoaa (kuva O). ◆ Laita akku sopivaan pakkaukseen siten, etteivät navat pääse oikosulkuun. ◆ Voit viedä akun niille tarkoitettuun keräysastiaan tai paikalliseen kierrätyskeskukseen. Kerätyt akut toimitetaan kierrätykseen ja käsitellään asianmukaisesti. Kun akku on irrotettu, sitä ei voida enää laittaa takaisin. TAKUU Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen ◆ normaalista kulumisesta ◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta ◆ vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. KORJAUKSET / VARAOSAT Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackdecker.fi.67
