HERSTELLER: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen VEREHRTER KUNDE, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät. HINWEIS: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,

• Einbau und Austausch von nicht originalen Ersatz teilen,

• nicht bestimmungsgemäßer Verwendung, Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatz- möglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebens- dauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedie- nungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshin- weisen entstehen.

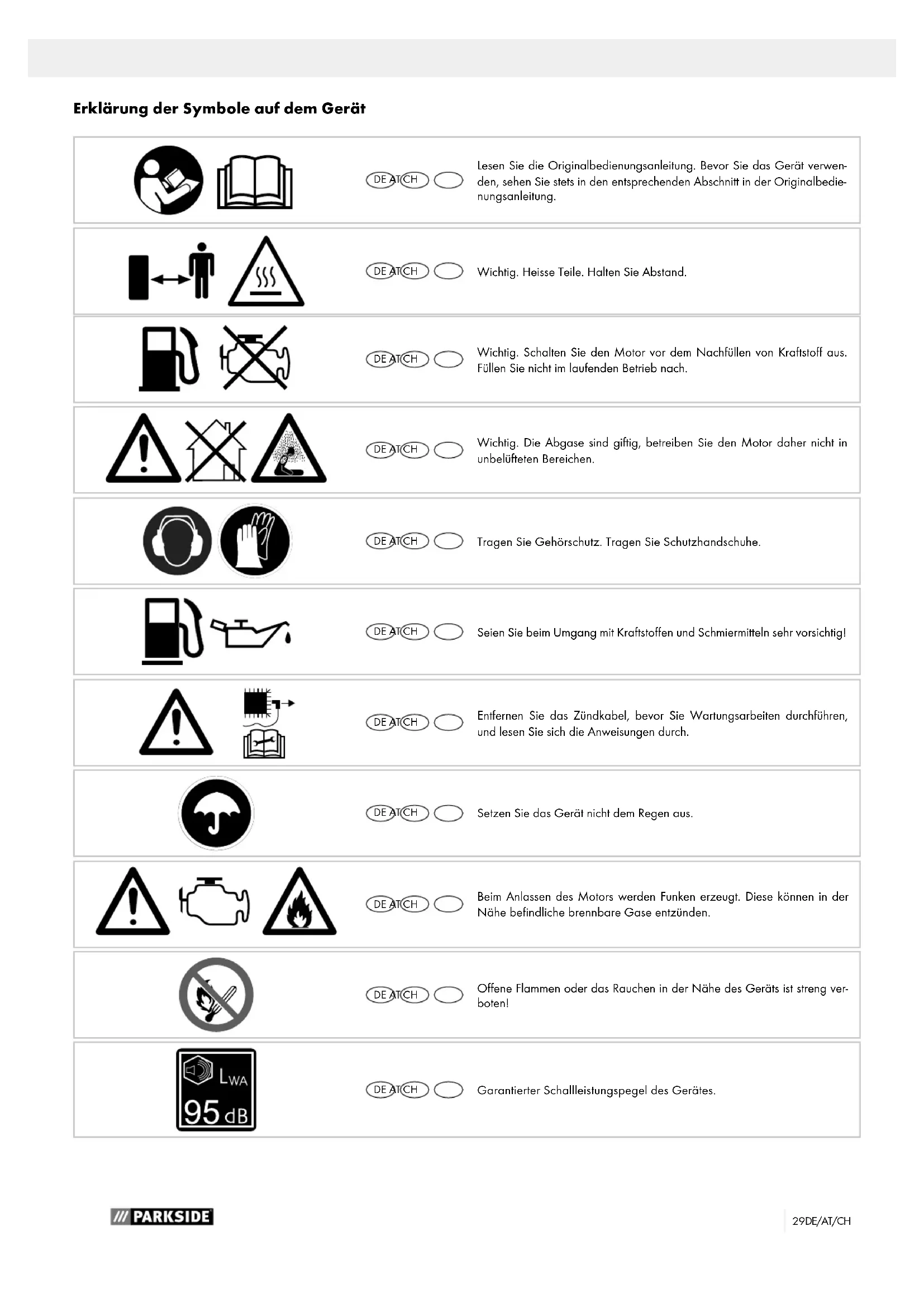

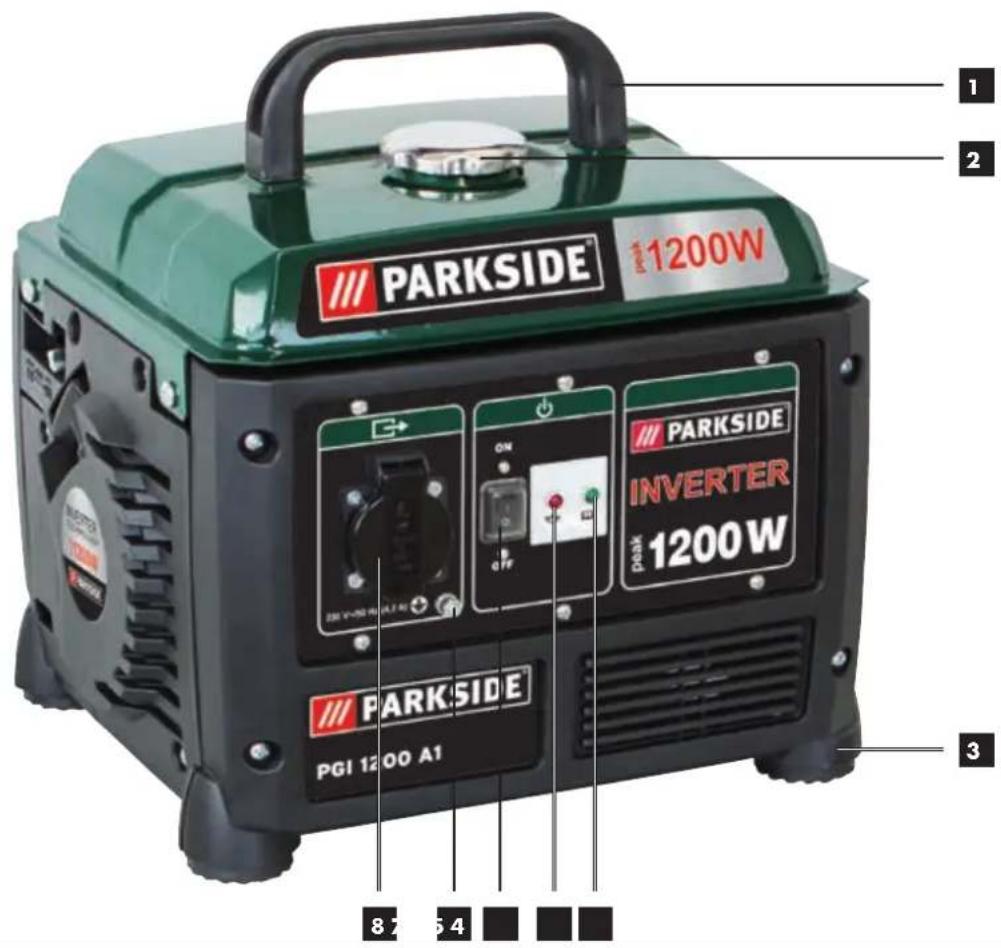

2. Gerätebeschreibung (Abb. 1-12)

5. Ölkontrollleuchte

6. Ein- / Ausschalter

13. Öleinfüllschraube

14. Ölmangelsicherung

15. Zündkerzenstecker

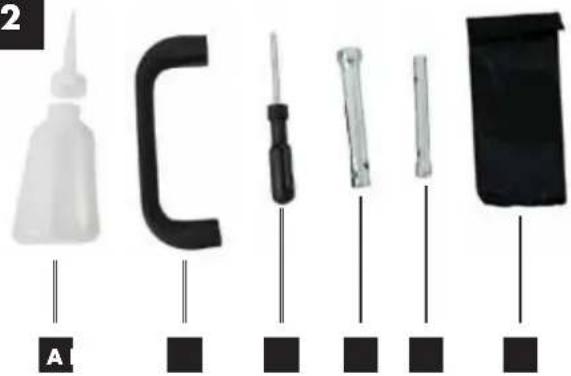

• Werkzeugtasche (F) (1 Stk.)

• Originalbedienungsanleitung (1 Stk.)

4. Bestimmungsgemäße Verwendung

Der Generator ist für Geräte, welche einen Betrieb an einer 230 V Wechselspannungsquelle vorsehen, geeignet. Bei Haushaltsgeräten und elektronischen Geräten prüfen Sie bitte die Eignung nach den jeweiligen Herstellerangaben. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schä- den oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montagean- leitung und Betriebshinweise in der Bedienungsanleitung. Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschrif- ten genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewähr- leistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.31DE/AT/CH

5. Sicherheitshinweise

1. Es dürfen keine Veränderungen am Stromerzeuger vorge-

2. Die voreingestellte Drehzahl des Herstellers darf nicht

verändert werden. Stromerzeuger oder angeschlossene Geräte können beschädigt werden.

3. Vergiftungsgefahr! Abgase, Kraftstoffe und Schmier-

stoffe sind giftig, Abgase dürfen nicht eingeatmet werden.

4. Brandrisiko! Benzin und Benzindämpfe sind leicht ent-

zündlich bzw. explosiv.

5. Motorabgase sind giftig. Der Stromerzeuger darf nicht in

unbelüfteten Räumen betrieben werden. Wenn der Strom- erzeuger in gut belüfteten Räumen betrieben werden soll, müssen die Abgase über einen Abgasschlauch direkt ins Freie geleitet werden und es müssen zusätzliche Anforde- rungen an den Schutz vor Feuer und Explosion eingehal- ten werden. Auch beim Betrieb eines Abgasschlauches können giftige Abgase entweichen. Wegen der Brand- gefahr, darf der Abgasschlauch niemals auf brennbare Stoffe gerichtet werden.

6. Den Stromerzeuger niemals in Räumen mit leicht entzünd-

lichen Stoffen betreiben.

7. Heiße Oberflächen! Verbrennungsgefahr, Abgasan-

lage und Antriebsaggregat nicht berühren.

8. Berühren Sie keine mechanisch bewegten oder heißen

Teile. Entfernen Sie keine Schutzabdeckungen.

9. Schutzausrüstung! Benutzen Sie einen geeigneten

Gehörschutz, wenn Sie sich in der Nähe des Gerätes befinden.

10. Es dürfen für Wartung und Zubehör nur Originalteile ver-

11. Reparatur- und Einstellarbeiten dürfen nur durch autori-

siertes Fachpersonal ausgeführt werden.

12. Schützen Sie sich vor elektrischen Gefahren.

13. Den Stromerzeuger nie mit nassen Händen anfassen.

14. Verwenden Sie im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlängerungskabel (H07RN).

15. Wenn Verlängerungsleitungen oder mobile Verteilnetze

verwendet werden, darf der Widerstandswert 1,5 Ω nicht überschreiten. Als Richtwert gilt, dass die Gesamtlänge von Leitungen für einen Querschnitt von 1,5 mm² 60 m nicht überschreiten sollte, bei einem Querschnitt von 2,5 mm² sollten 100 m nicht überschritten werden.

16. Stromerzeuger niemals bei Regen oder Schneefall betrei-

17. Beim Transport und Auftanken den Motor stets abschal-

18. Kraftstoff ist brennbar und leicht entzündlich. Nicht wäh-

rend des Betriebs befüllen. Nicht befüllen, wenn geraucht wird oder in der Nähe offenen Feuers. Keinen Kraftstoff verschütten.

19. Nicht in der Nähe von offenem Licht, Feuer oder Fun-

kenflug betanken, bzw. den Tank entleeren. Nicht rau- chen!

20. Dem Stromerzeuger einen sicheren, ebenen Platz geben.

Drehen und Kippen oder Standortwechsel während des Betriebes sind verboten.

21. Den Stromerzeuger mindestens 1 m entfernt von Wänden

oder angeschlossenen Geräten aufstellen.

22. Kinder sind zu schützen, indem sie einen Sicherheitsab-

stand zum Stromerzeugungsaggregat einhalten.

23. Einige Teile des Hubkolben-Verbrennungsmotors sind heiß

und können Verbrennungen hervorrufen. Die Warnhinwei- se auf dem Stromerzeuger sind zu beachten.

24. Bei den technischen Daten unter Schallleistungspegel

) und Schalldruckpegel (L

) angegebene Werte stel- len Emissionspegel dar und sind nicht zwangsläufig siche- re Arbeitspegel. Da es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann dieser nicht zuverlässig zur Bestimmung eventuell erforderlicher, zu- sätzlicher Vorsichtsmaßnahmen herangezogen werden. Einflussfaktoren auf den aktuellen Immissionspegel der Arbeitskraft schließen die Eigenschaften des Arbeitsrau- mes, andere Geräuschquellen, Luftschall, etc., wie z.B. die Anzahl der Maschinen und anderer angrenzender Prozesse und die Zeitspanne, die ein Bediener dem Lärm ausgesetzt ist, ein. Ebenfalls kann der zulässige Immissi- onspegel von Land zu Land abweichen. Dennoch wird diese Information dem Betreiber der Maschine die Mög- lichkeit bieten, eine bessere Abschätzung der Risiken und Gefährdungen durchzuführen. Fallweise sollten akkusti- sche Messungen nach der Installation erfolgen, um den Schalldruckpegel zu bestimmen.

25. Warnung! Halten Sie sich an die Vorschriften zur elek-

trischen Sicherheit, die für den Ort gelten, an dem die Stromerzeugungsaggregate verwendet werden.

26. Warnung! Berücksichtigen Sie die Anforderungen und

Vorsichtsmaßnahmen im Falle der Wiederversorgung ei- ner Anlage durch Stromerzeugungsaggregate in Abhän- gigkeit von den Schutzmaßnahmen dieser Anlage und den anwendbaren Richtlinien.

27. Stromerzeugungsaggregate sollten nur bis zu ihrer Nenn-

leistung unter den Nenn- Umgebungsbedingungen an- gewendet werden. Wenn die Anwendung des Stromer- zeugungsaggregates unter Bedingungen erfolgt, die den Bezugsbedingungen nach ISO 8528-8:2016, 7.1, nicht entsprechen und wenn das Abkühlen des Motors oder Generators beeinträchtigt ist, z. B. als Ergebnis des Be- triebs in eingeschränkten Bereichen, ist eine Verringerung der Leistung erforderlich. ACHTUNG: Verwenden Sie ausschließlich bleifrei- es Normal-Benzin als Kraftstoff.

Generator Inverter Schutzart IP23M Dauerleistung P nenn (S1) 1000 W Leistung P max (S2/5min) 1100 W Leistung P max (S2/5s) 1200 W Nennspannung U nenn 230 V∼ Nennstrom I nenn 4,35 A Frequenz F nenn 50 Hz32 DE/AT/CH Bauart Antriebsmotor 4-Takt Luftgekühlt Hubraum 54 cm³ Max. Leistung (Motor) 2,1 kW/2,85 PS Kraftstoff unverbleites Benzin Dieses Gerät darf nicht mit E10 Benzin betrieben werden Tankinhalt 4,2 l Motoröl 0,25 l (15W-40) Verbrauch bei ⅔ Last ca.0,88 l/h Gewicht 12,8 kg Schalldruckpegel L

74,39 dB (A) Schallleistungspegel L

95 dB(A) Unsicherheit K 1,07 dB (A) Leistungsfaktor cos ϕ 1 Leistungsklasse G1 Qualitätsklasse B Zündkerze MS A7RTC Betriebsart S1 (Dauerbetrieb) Die Maschine kann dauerhaft mit der angegebenen Leistung betrieben werden. Betriebsart S2 (Kurzzeitbetrieb) Die Maschine darf kurzzeitig mit der angegebenen Leistung betrieben werden. Zulässige Umgebungstemperatur: -10 bis +40 °C Höhe: 1000 m über NN rel. Luftfeuchtigkeit: 90 % (nicht kondensierend)

7. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. ACHTUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststoff- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! Montage (Abb. 1/2) Zur Montage des Handgriffes (1), entfernen Sie die beiden, bereits eingeschraubten Kreuzschlitzschrauben M6x35 mm. Setzen Sie den Handgriff (1) auf und schrauben ihn fest. Mon- tieren Sie alle Teile, bevor Sie Kraftstoff und Öl einfüllen, um ein Auslaufen von Flüssigkeiten zu vermeiden. Elektrische Sicherheit Vor der Anwendung sollten das Stromerzeugungsaggregat und dessen elektrische Ausrüstung (einschließlich Leitungen und Steckerverbindungen) überprüft werden, um sicherzustel- len, dass kein Defekt vorliegt. Niemals den Stromerzeuger mit dem Stromnetz (Steckdose) verbinden. Die Leitungslängen zum Verbraucher sind möglichst kurz zu halten. Erdung (Abb. 1) Zur Ableitung statischer Aufladungen ist eine Erdung des Ge- häuses nötig. Hierzu ein Kabel auf der einen Seite an der Er- dungsschraube (7) des Stromerzeugers und auf der anderen Seite mit einer externen Masse (z.B. Staberder) verbinden. ACHTUNG! Bei Erstinbetriebnahme muss Motorenöl (15W- 40, ca. 0,25 l) und Kraftstoff (bleifreies Normal-Benzin) ein- gefüllt werden. Kraftstoffstand und Motorenöl prüfen, eventuell nachfüllen. Für ausreichende Belüftung des Geräts sorgen. Vergewissern Sie sich, dass das Zündkabel an der Zündkerze befestigt ist. Eventuell angeschlossenes elektrisches Gerät vom Stromerzeu- ger trennen. Öl einfüllen (Abb. 5) Legen Sie den Generator mit der Frontseite nach unten hin und schrauben Sie die Öleinfüllschraube (13) auf. Füllen Sie 0,25l Motorenöl (15W-40) ein. Schließen Sie die Öleinfüllschraube (13) und stellen den Gene- rator wieder aufrecht hin. Kraftstoff einfüllen (Abb. 1/7) Zündquellen fernhalten! Tanken nur in gut belüfteten Räumen oder im Freien. Schrauben Sie den Tankdeckel (2) auf und füllen Sie mit Hilfe eines Einfüllstutzens (nicht im Lieferumfang enthalten) maximal 4,2 l unverbleites Benzin in den Tankbehälter. Achten Sie darauf dass der Tank nicht überfüllt wird und kein Benzin verschüttet wird. Benzinfilter verwenden. Verschüttetes Benzin sofort aufnehmen und warten, bis sich die Benzindämp- fe verflüchtigt haben (Entzündungsgefahr). Verschließen Sie den Tankdeckel (2).33DE/AT/CH

Motor starten (Abb. 1/3/6 ) ACHTUNG! Beim Starten mit dem Startseilzug (10) kann es durch plötzlichen Rückschlag zu Verletzungen an der Hand kommen. Tragen Sie zum Starten Schutzhandschuhe.

• Benzinhahn (17) öffnen; hierfür den Hahn nach unten dre- hen.

• Ein- / Ausschalter (6) auf Stellung „ON“ bringen. Chokehe- bel (9) auf Stellung I I (in die linke Position) bringen.

• Den Motor mit dem Startseilzug (10) starten; hierfür am Griff kräftig ziehen. Sollte der Motor nicht gestartet haben, noch- mals am Griff ziehen.

• Chokehebel (9) nach dem Starten des Motors wieder zu- rückschieben (in die rechte Position).

• Belasten des Stromerzeugers: Geräte an die 230 V∼ Steck- dose (8) anschließen. ACHTUNG! Diese Steckdose darf dauernd (S1) mit 1000 W und kurzzeitig (S2) für max.5 Sekunden mit 1200 W belastet werden. Hinweis: Manche Elektrogeräte (Motorstichsägen, Bohrmaschi- nen usw.) können einen höheren Stromverbrauch haben, wenn sie unter erschwerten Bedingungen eingesetzt werden. Motor abstellen (Abb. 1/6) Den Stromerzeuger kurz ohne Belastung laufen lassen, bevor Sie ihn abstellen, damit das Aggregat „nachkühlen“ kann.

• Den Ein- / Ausschalter (6) auf Stellung „OFF” bringen.

• Den Benzinhahn (17) schließen. Überlastungsschutz 230 V∼ Steckdose HINWEIS! Der Stromerzeuger ist mit einem Überlastungs- schutz ausgestattet. Dieser schaltet die Steckdose (8) ab. Die Grüne Betriebsleuchte zeigt die folgenden Zustände: 1 x blinken per Intervall Motordrehzahl zu gering 2 x blinken per Intervall Temperatur zu hoch 3 x blinken per Intervall Überlastschutz schaltet sich ein 4 x blinken per Intervall Kurzschluss vorhanden Durch Ausschalten und erneutes Starten des Motors kann die Steckdose (8) nach dem Auslösen des Überlastschutzes wieder in Betrieb genommen werden. (Siehe „Motor abstellen“ und „Motor starten“) ACHTUNG! Sollte dieser Fall auftreten so reduzieren Sie die elektrische Leistung, welche Sie dem Stromerzeuger entnehmen oder entfernen Sie defekte angeschlossene Geräte. ACHTUNG! Defekte Überlastschalter dürfen nur durch baug- leiche Überlastschalter mit gleichen Leistungsdaten ersetzt wer- den. Wenden Sie sich hierfür an Ihren Kundendienst. ACHTUNG! Stellen Sie das Gerät sofort ab und wenden Sie sich an Ihre Service Station:

• Bei ungewöhnlichen Schwingungen oder Geräuschen.

• Wenn der Motor überlastet scheint oder Fehlzündungen hat.

Stellen Sie vor allen Reinigungs- und Wartungsarbeiten den Motor ab und ziehen Sie den Zündkerzenstecker (15) von der Zündkerze (16). ACHTUNG! Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist, bevor Sie Reinigung oder Wartung vornehmen. Luftfilter (Abb. 4) Beachten Sie hierzu auch die Service-Informationen. Luftfilter (12) regelmäßig reinigen, wenn nötig tauschen.

• Öffnen Sie den Luftfilterdeckel (11) indem Sie die 2 Kreuz- schlitzschrauben M5x14 mm entfernen.

• Entnehmen Sie den Luftfilter (12).

• Zum Reinigen des Filters dürfen keine scharfen Reiniger oder Benzin verwendet werden.

• Die Elemente durch Ausklopfen auf einer flachen Fläche rei- nigen. Bei starker Verschmutzung mit Seifenlauge waschen, anschließend mit klarem Wasser ausspülen und an der Luft trocknen lassen.

• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Zündkerze (Abb. 6) Überprüfen Sie die Zündkerze (16) erstmals nach 20 Betriebs- stunden auf Verschmutzung und reinigen Sie diese gegebenen- falls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten.

• Ziehen Sie den Zündkerzenstecker (15) mit einer Drehbe- wegung ab.

• Entfernen Sie die Zündkerze (16) mit dem beiliegenden Zündkerzenschlüssel (D) .

• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Hinweis: Alternative Zündkerze Bosch UR3AC Benzinfilter (Abb. 7) Hinweis: Beim Benzinfilter (18) handelt es sich um einen Filter- becher, welcher sich direkt unter dem Tankdeckel (2) befindet und sämtlichen eingefüllten Kraftstoff filtert.

• Den Ein- / Ausschalter (6) auf Stellung „OFF” bringen.

• Den Tankdeckel (2) öffnen.

• Den Benzinfilter (18) entfernen und in nicht flammbarem Lösungsmittel oder einem Lösungsmittel mit einem hohen Flammpunkt reinigen.

• Benzinfilter (18) wieder einsetzen.

• Den Tankdeckel (2) schließen. Ölwechsel (Abb. 5) Der Motorölwechsel sollte bei betriebswarmen Motor durch- geführt werden. ACHTUNG! Vor Ölwechsel Benzin ablassen. Nur Motorenöl (15W-40) verwenden.

• Stromerzeuger auf geeigneter Unterlage auf die Frontseite legen.

• Öleinfüllschraube (13) öffnen und warmes Motorenöl durch Neigen des Generators in einen Auffangbehälter ablassen.

• Motoröl auffüllen (ca. 0,25 l)

• Öleinfüllschraube (13) wieder schließen.

• Generator wieder eben aufstellen.34 DE/AT/CH Ölabschaltautomatik Die Ölabschaltautomatik spricht an, wenn zu wenig Motoröl vorhanden ist. Die Ölkontrollleuchte (5) beginnt zu blinken wenn zu wenig Öl im Motor vorhanden ist. Die Kontrollleuchte beginnt zu leuchten wenn die Ölmenge die Sicherheitsmenge unterschritten hat. Der Motor stellt sich nach kurzer Zeit selbst- ständig ab. Ein Starten ist erst nach Auffüllen von Motoröl (sie- he Kapitel „Ölwechsel) möglich.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorenge- häuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes an- greifen. Achten Sie darauf, dass kein Wasser in das Gerätein- nere gelangen kann.

Vorbereitung für das Einlagern

• Entleeren Sie den Benzintank mit einer Benzinabsaugpumpe. Warnhinweis: Entfernen Sie das Benzin nicht in geschlos- senen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

• Starten Sie den Motor und lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist.

• Machen Sie nach jeder Saison einen Ölwechsel.

• Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.

• Entfernen Sie die Zündkerze

• Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder.

• Ziehen Sie den Startseilzug langsam, so dass das Öl den Zylinder innen schützt.

• Schrauben Sie die Zündkerze wieder ein.

• Bewahren Sie das Gerät an einem gut gelüfteten Platz oder Ort auf.

Vorbereitung für den Transport

• Entleeren Sie den Benzintank mit einer Benzinabsaugpumpe.

• Sofern betriebsfähig, lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist.

• Entleeren Sie das Motoröl vom warmen Motor (wie beschrie- ben).

• Entfernen Sie den Zündkerzenstecker (15) von der Zündker- ze (16).

• Sichern Sie das Gerät zum Beispiel mit Spanngurten gegen Verrutschen.

• Der Stromerzeuger kann über den Handgriff (1) angehoben und versetzt werden.

13. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transport- schäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zu- rückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defek- te Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fach- geschäft oder in der Gemeindeverwaltung nach! Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadt verwaltung. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgerä- te (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachge- mäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro und Elektronik-Alt- geräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressour- cen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtli- chen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. Umweltschutz Verschmutztes Wartungsmaterial und Betriebsstoffe in einer da- für vorgesehenen Sammelstelle abgeben. Achten Sie bei der Entsorgung von Restflüssigkeiten (Öle und Treibstoff) auf die entsprechenden Umweltbestimmungen. Wir empfehlen, restlichen Betriebsstoffe in einem dafür geeigneten verschlossenen Behälter zu Ihrer Sammelstelle zu bringen. Die restlichen Betriebsstoffe nicht in den Abfall werfen oder auf den Boden gießen.35DE/AT/CH

Störung Ursache Maßnahme Motor kann nicht gestartet werden Ölabschaltautomatik springt an Ölstand prüfen, Motoröl auffüllen Zündkerze verrußt Zündkerze reinigen, bzw. tauschen. Kein Kraftstoff Kraftstoff nachfüllen / Benzinhahn überprüfen lassen Generator hat zu wenig oder keine Spannung Elektronik defekt Fachhändler aufsuchen Überstromschutzschalter hat ausgelöst Generator neu starten, Verbraucher verringern Luftfilter verschmutzt Filter reinigen oder ersetzen

Die nachfolgenden Wartungsfristen unbedingt einhalten, um den störungsfreien Betrieb sicherzustellen. ACHTUNG! Bei Erstinbetriebnahme muss Motorenöl und Kraftstoff eingefüllt werden. Vor jedem Gebrauch nach einer Betriebs- zeit von 20 Stunden nach einer Be- triebszeit von 50 Stunden nach einer Betriebs- zeit von 100 Stunden nach einer Be- triebszeit von 300 Stunden Überprüfung des Motoröls

Wechseln des Motoröls erstmalig, dann alle 50 Stunden

Überprüfung des Luftfilters

evtl. Filterein- satz wechseln Reinigung des Luftfilters

Sichtprüfung am Gerät

Reinigen der Zündkerze Abstand: 0,6 mm, evtl. erneuern Prüfen und Wiedereinstellen der Drosselklappe

Reinigen des Zylinderkopfes

Ventilspiel einstellen

Achtung: Die Punkte „X*“ nur bei einem autorisierten Fachbetrieb durchführen lassen. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile*: Zündkerze

• nicht zwingend im Lieferumfang enthalten!36 DE/AT/CH37DE/AT/CH

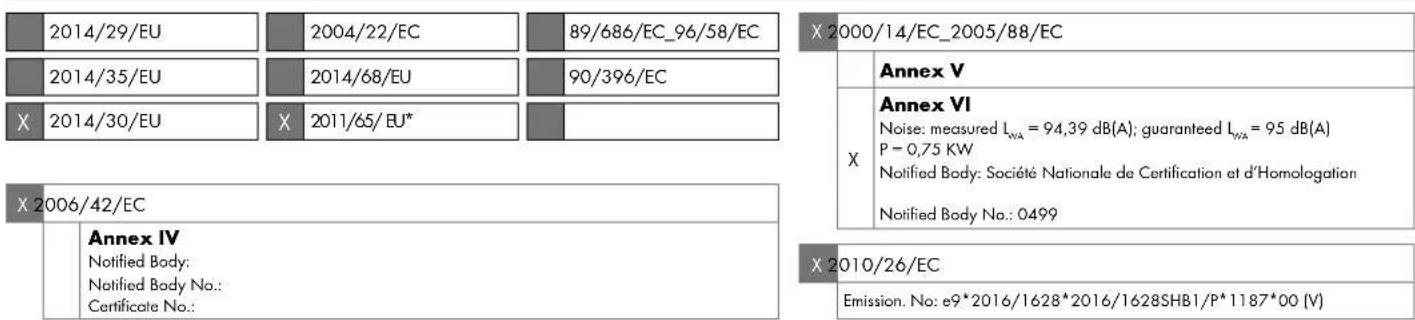

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedau- ern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt Folgendes:
