Technische Merkmale	Außenfilter für Aquarien bis zu 300 Litern, Durchfluss von 1.200 L/h, dreistufiges Filtersystem (mechanisch, chemisch, biologisch).
Abmessungen	Abmessungen: 36,5 x 24,5 x 32,5 cm.
Gewicht	Gewicht: 5,5 kg.
Verwendung	Ideal für Süß- und Meerwasseraquarien, einfach zu installieren und zu verwenden.
Wartung	Filter alle 4 bis 6 Wochen reinigen, Filtermedien je nach Nutzung austauschen.
Sicherheit	Mit einem Sicherheitssystem gegen Lecks ausgestattet, empfohlen für Aquarien aus Glas oder Kunststoff.
Allgemeine Informationen	2 Jahre Garantie, Ersatzteile verfügbar, Stromverbrauch 35 W.

Häufig gestellte Fragen - 307 Fluval

Wie installiere ich den Fluval 307 Filter?

Um den Fluval 307 Filter zu installieren, platzieren Sie ihn hinten am Aquarium, füllen Sie den Behälter mit Wasser und schließen Sie das Gerät an. Stellen Sie sicher, dass die Ein- und Auslassschläuche korrekt angeschlossen sind.

Wie hoch ist der Durchfluss des Fluval 307 Filters?

Der Fluval 307 Filter hat einen Durchfluss von 1.200 Litern pro Stunde, was ihn für Aquarien bis zu 400 Litern geeignet macht.

Wie reinige ich den Fluval 307 Filter?

Zum Reinigen des Filters ziehen Sie den Stecker, entfernen Sie den Deckel und die Kartuschen, spülen Sie die Filtermedien mit Aquarienwasser ab, setzen Sie alles wieder zusammen und schließen Sie den Filter wieder an.

Wie oft sollte ich die Filterkartuschen wechseln?

Es wird empfohlen, die Kartuschen alle 4 bis 6 Wochen je nach biologischer Belastung des Aquariums zu wechseln.

Ist der Fluval 307 Filter laut?

Der Fluval 307 Filter ist so konzipiert, dass er leise arbeitet. Wenn Sie ungewöhnliche Geräusche hören, überprüfen Sie, ob der Filter richtig installiert ist und das Wasser auf dem richtigen Niveau ist.

Kann ich den Fluval 307 Filter für ein Meerwasseraquarium verwenden?

Ja, der Fluval 307 Filter kann für Meerwasseraquarien verwendet werden, aber stellen Sie sicher, dass Sie Filtermedien verwenden, die den spezifischen Anforderungen Ihrer Meeresumgebung entsprechen.

Wie hoch ist die Motorleistung des Fluval 307 Filters?

Der Motor des Fluval 307 Filters hat eine Leistung von 30 W und bietet eine effektive Filtration für Ihr Aquarium.

Wie stelle ich den Durchfluss des Fluval 307 Filters ein?

Der Durchfluss des Filters kann mit dem Drosselventil am Auslassschlauch eingestellt werden. Drehen Sie es, um den Wasserfluss zu erhöhen oder zu verringern.

Gibt es eine Garantie für den Fluval 307 Filter?

Ja, der Fluval 307 Filter ist in der Regel mit einer 2-jährigen Garantie gegen Herstellungsfehler abgedeckt. Weitere Details finden Sie in Ihrem Handbuch.

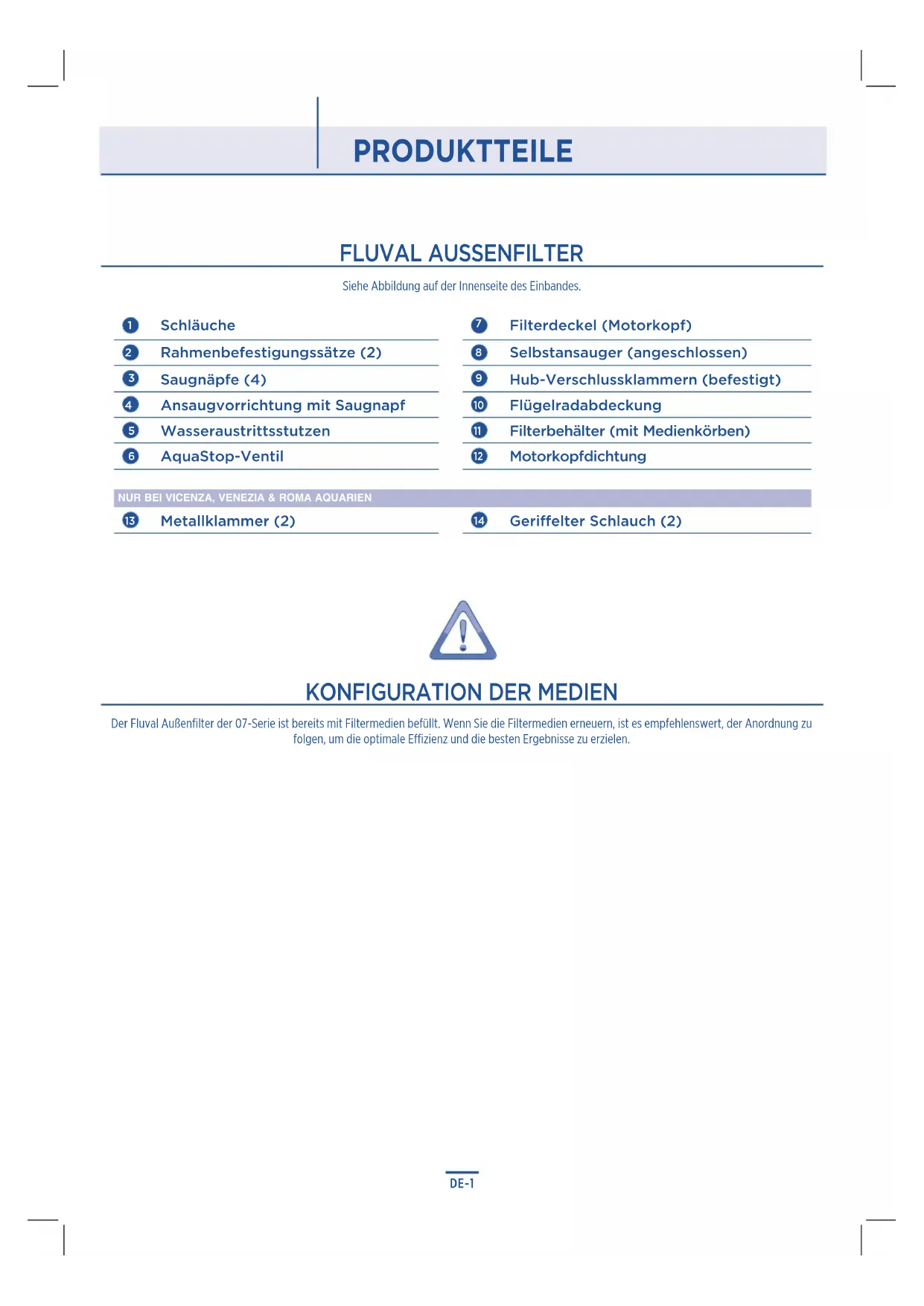

BEDIENUNGSANLEITUNG 307 Fluval

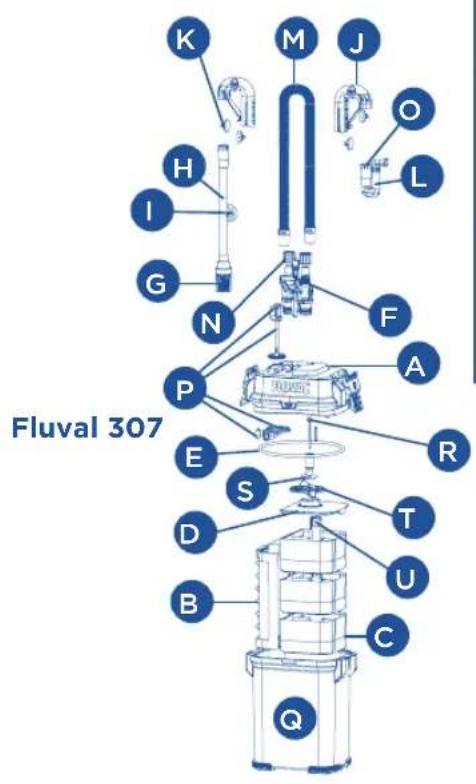

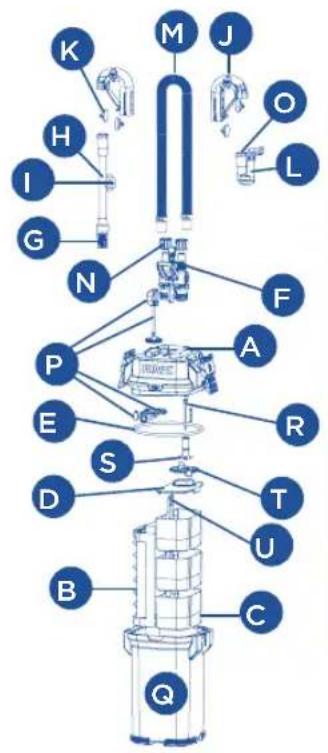

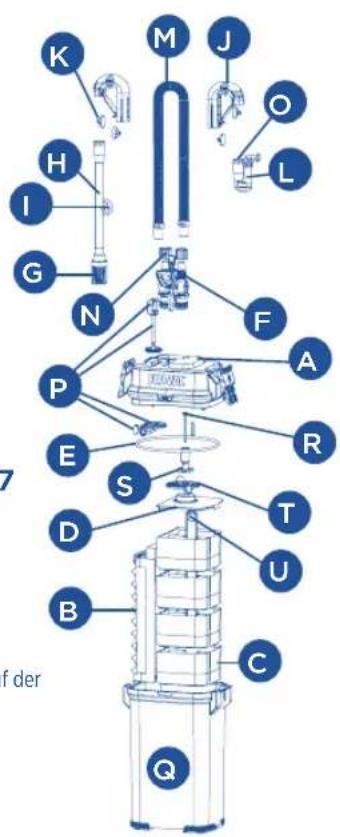

Siehe Abbildung auf der Innenseite des Einbandes.

1 Schläuche
2 Rahmenbefestigungssätze (2)
3 Saugnäpfe (4)
4 Ansaugvorrichtung mit Saugnapf
5 Wasseraustrittsstutzen
6 AquaStop-Ventil

Filterdeckel (Motorkopf)
8 Selfbstansauger (angeschlossen)
Hub-Verschlussklammern (befestigt)
Flügelradabdeckung
Filterbehälter (mit Medienkörben)
12 Motorkopfdichtung

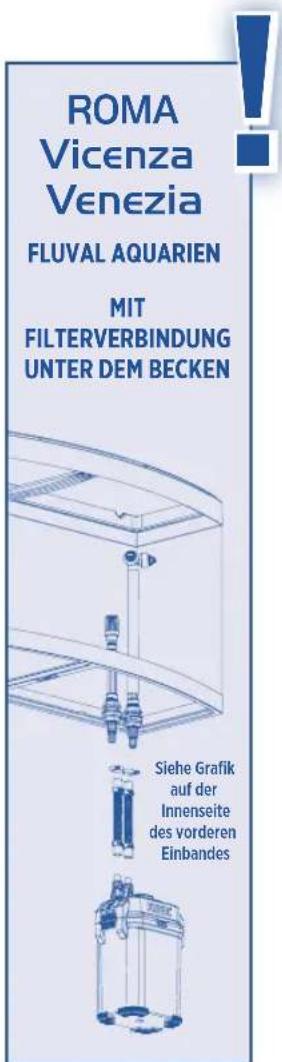

NUR BEI VICENZA, VENEZIA & ROMA AQUARIEN

13 Metallklammer (2)

Geriffelter Schlauch (2)

Der Flualaen filter der 07-Serie ist bereits mit Filtermedien beflt. Wenn Sie die Filtermedien erneuern, ist es empfehlenswert, der Anordnung zu folgen, um die optimale Effizienz und die besten Ergebnisse zu erzielen.

WICHTIGESICHERHEITSHINWEISE

WARMUNG - Zum Schutz vor Verletzungen sind grundlegende Sicherheitsvorkehrungen zu beachten, einschließlich der folgenden Hinweise:

1. LESEN UND BEFOLGEN SIE ALLE SICHERHEITSHINWEISE

und alle wichtigen Hinweise auf dem Gerät vor der Inbetriebnahme des Gerätes. Nichtbeachtung kann zu Schäden an thisem Gerät und/oder dem Verlust von Fischen führen.

1. GEFAHR - Um einen möglichen elektrischen Schlag zu vermeiden, sollenn Sie besonders vorsichtig sein, weil bei der Benutzung von Aquariengeräten Wasser verwendet wird. Wenn eine der nachfolgenden Situationen eintritt, sollenn Sie nicht versuchen, das Gerät selbst zu reparieren, sondern diese an eine autorisierte Kundendienstelle zur Reparatur geben oder das Gerät wegwerfen.

A. Wenn das Gerät ins Wasser fällt, NICHT danach greifen! Erst die Netzsteckverbindung lösen und dann das Gerät herausnahmen. Wenn die elektrischen Teile des Gerätes Nass werden, sofort die Netzsteckverbindung lösen.
B. Wenn das Gerät einen abnormalen Stromverlust zeigt oder wenn sich der FI- bzw. Fehlerschutzschalter ausschaltet,ziehen Sie den Netzstecker aus dem Stromnetz.
C. Gerat nach dem Aufbau sorgfältig überprüfen. Es darf nicht an das Stromnetz angeschlossen werden, wenn sich Wasser auf Teilen befindet, die nicht Nass werden)dürfen.
D. Kein Gerät mit beschädigtem Netzkabel oder beschädigtem Stecker benutzten oder wenn diese nicht richtig Funktioniert oder heruntergefallen oder anderweitig beschädigt wurde. Das Netzkabel these Gerätes kann nicht ausgewechselt werden. Wenn das Kabel beschädigt ist, sollte das Gerät weggeworfen werden. Niemals das Kabel abschreiben.
E. Um die Möglichkeit auszuschreiben, dass der Gerästecker oder die Steckdose Nass werden, sollte das Gerät neben einer Wandsteckdose so platziert werden, dass kein Wasser auf Steckdose oder Stecker tropfeln kann. Bilden Sie mit dem Netzkabel des Gerätes eine „Tropfschleife" (siehe Abbildung) zur Steckdose

hin. Die „Tropfschleife" ist der Teil des Netzkabels, der unterhalb der Steckdose oder der Anschlussdose bei Verwendung einer Verlägerungsschnur liegt. Damit wird verhindert, dass Wasser das Kabel entlangwandert

und mit der Steckdose in Berührung kommt. Wenn der Stecker oder die Steckdose nass werden,ziehen Sie NICHT den Stecker. Sicherung oder Stromkreisunterbrecher fur das Gerät ausschalten. Erst danach das Netzkabel herausziehen und die Steckdose auf Wasser überprüfen.

1. WARNUNG - Sorgfähige Aufsicht ist notwendig, wenn ein Gerät von Kindern oder in

der Nähe von Kindern benutzt wird. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darüber resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1. Zur Vermeidung von Verletzungen keine beweglichen oder bereits Teile berühren.
2. VORSICHT - Grundsätzlich die Netzverbindung zu allen Geräten im Aquarium losen, bevor Hände in Wasser getaucht, Teile ein- bzw. abgebaut oder Geräte installiert bzw. gewartet werden. Nicht am Netzkabelziehen, um den Stecker aus der Steckdose zu losen. Immer am Stecker anfassen und herausziehen. Bei Nichtbenutzung des Gerätes den Stecker aus der Steckdoseziehen.
3. Dies ist eine AQUARIENFILTERPUMPE, DIE AUSSCHLIESLLICH FÜR DEN BETRIEB IM HAUSHALT und IN GESCHLOSSEN RÄUMEN geeignet ist. Dieses Gerät ist für den Betrieb zusammen mit Zieraquarien im Haushalt geeignet. Es kann mit SÜß- oder mit Meerwasser mit einer maximalen Wassertemperatur von 35^ in Betrieb genommen werden. Benutzen Sie das Gerät nur für den vorgesehenen Verwendungszweck (d.h. NICT für Schwimmbecken, Badezimmer usw.). Die Verwendung von Anbauteilen, die nicht vom Gerätehersteller empfohlen oder verkauf werden, kann die Betriebssicherheit beeinträchtigen und ihre Garantieansprüche unwirksam machen.
4. Dieses Gerät ist keine Aquarienfilterpumpe, die unter Wasser getaucht werden darf. Installieren oder lagern Sie das Gerät nicht an Standorten, an denen es der Witterung oder Temperaturen unter dem Gefrierpunkt ausgesetzt ist.
5. Vergewissern Sie sich vor der Inbetriebnahme, dass das Gerät ordnungsgemäß installiert ist und dass die elektrische Verbindung mit den Daten auf dem Leistungsetikett übereinstimmt. Die Pumpearf nicht ohne Wasser laufen.

6. Wenn ein Verlängerungskabel besteht wird, muss ein Kabel mit entsprechender Leistung benutzt werden. Ein Verlängerungskabel mit einer kleineren Ampere- oder Wattleistung als das Gerät kann sich überhitzen. Achten Sie darauf auf, das Verlängerungskabel so zu verlegen, dass man nicht darüber stolpert oder es Herauszieht.

7. BEWAHREN SIE DIESE ANLEITUNG AUF

WICTIG

Um einen optimalen und ordnungsgemäß Betrieb Ihres Fluala AuBenfiers der 07-Serie zu gewahrleisten, mssen Sie hinnegelmaig warten. Sollten Sie hin nicht regelmabig warten, kann dies zu Schaden an dem Filter fuhren und Sie haben keinen Anspruch auf Garantieleistungen. Regelmabige Reinigungen und Wartungen reduzieren oder verhindern vollständig einen fehlerhaften Betrieb oder eine verminderte Leistung.itte orientieren Si sich an dem unter aufgehrten Wartungsplan.

EMPFOHLENE WARTUNGSHÄUFIGKEIT

KOMPONENTEN 1X IM MONAT ALLE 3 MONATE ALLE 6 MONATE 1X IM JAHR
Flügelrad & Flügelradschacht1,4,6	prüfen & reinigen			erneuem(nur das Flügelrad)
Keramikschäft4	prüfen & reinigen erneuern
Ansaugrohr/Ansaugkorb3		prüfen & reinigen
Geriffelter Schlauch prüfen & reinigen
Ansaugsystem mit Abdeckung reinigen & fetten
Motorkopfdichtung2,5	reinigen & fetten			erneuem
AquaStop O-Ring-Dichtungen		reinigen & fetten
Quick Clear erneuern
Bio-Foam prüfen & reinigen erneuern
Bio-Foam+ prüfen & reinigen erneuern
Bio-Foam Max prüfen & reinigen erneuern
BIOMAX mit Aquarienwasser spulen die Häfte erneuern
Vorfilter die Häfte erneuern
BIOTERRA mit Aquarienwasser spulen die Häfte erneuern
Aktivkohle	erneuern
Ammoniak-Entferer	erneuern
Zeo-Carb	erneuern
Phosphat-Entferer (Pad)	erneuern
Nitrit-Entferer (Pad)	erneuern
Ammoniak-Entferer (Pad)	erneuern

Um zu gewährleisten, dass immer Nutzbakterien vorhanden sind, erneuern Sie alle Medien zur selbst Zeit.

1. Achten Sie darauf, dass die Flügelradabdeckung richtigherum sitzt, wenn Sie wieder einsetzen.
2. Fetten Sie die Motorkopflichtung ("O"-Ring) mit einem inerten Schmiermittel (wie z.B. dem Fluval Silikon-Schmiermittel - Art.-Nr. A325 - oder Pflanzenöl) ein. Verwenden Sie KEINE Produkte auf Vaseline-Basis.

3. Proteinschleim und Ablagerungen blockieren nach und nach die Rohre.

4. Die Erneuerung einmal im Jahr sorgt für eine optimale Leistung.

5. Die Motorkopfdichtigung ("0"-Ring) wird nach einiger Zeit brüchig und kann zu Leckagen führen, wenn sie nicht einmal im Jahr erneuert wird.
6. Das Flügelrad ist ein Verschleibteil und sollte vorsichtshalber einmal im Jahr erneuert werden.

MODELL 107	207	307	407
AQUARIUM*	40-130 l	60-220 l	90-330 l	150-500 l
PUMPENLEISTUNG	550 l/Std.	780 l/Std.	1150 l/Std.	1450 l/Std.
VERTIKALER VORFILTER	514 cm²	803 cm²	803 cm²	1074 cm²
KAMMERVOLUMEN	1,2 l	1,8 l	3,1 l	4,2 l
GESAMTES KAMMERVOLUMEN	2,0 l	3,1 l	4,5 l	6,0 l
BEHÄLTERVOLUMEN	3,9 l	5,3 l	7,3 l	9,2 l
FILTERGRÖSSE	19 x 18 x 35 cm	19 x 18 x 42 cm	24 x 18 x 42 cm	24 x 18 x 49 cm
FILTERUMWÄLZUNG**	360 l/Std.	460 l/Std.	780 l/Std.	930 l/Std.
MAX. HÖHE DER WASSERSÄULE	1,45 m	1,45 m	1,75 m	2,25 m
LEISTUNG - 120V/60Hz: LEISTUNG - 230-240V/50Hz	10 W	10 W	16 W	23 W
			15 W	20 W

Die Aquarienempfehlungen basieren auf den nordamerikanischen und europäischen Standards für den Aquariengebrauch
*Die Durchflussrate wurde mit einem Einlass- und einem Auslasssschauch ermittelt, die gleich lang waren

MONTAGE UND BETRIEB

WICHTIG: Lesen Sie alle Anleitungen, bevor Si mit der Montage beginnen.

• Achten Sie darauf, dass sich die Wasseroberfläche während der Inbetriebnahme unter dem Wasseraustritsstutzen befindet.
• Planen Sie für die Montage etwa 30 - 45 Minuten ein.
• Benötigte Werkzeuge: ein Messer. (Hinweis: bei einem besonder seichten Aquarium muss das Ansaugrohr eventuell gekürzt werden; dazu brauchen Sie eine Sage.)

SCHLIESSEN SIE DEN FILTER NICTT AN DAS STROMNETZ AN, SOLANGE ER NICTT VOLLSTÄNDIG MONTIERT UND MIT WASSER GEFÜLLT IST.

1. Nehmen Sie vor der Montage alle Teile aus der Verpackung und identifizieren Sie alle Teile.

Benutzen Sie dazu die Grafik auf der Innenseite des Einbandes als Leitfaden. Einen weiteren Leitfaden finden Sie am Ende dieser Bedienungsanleitung.

1. Bereiten Sie das Aquarium vor.

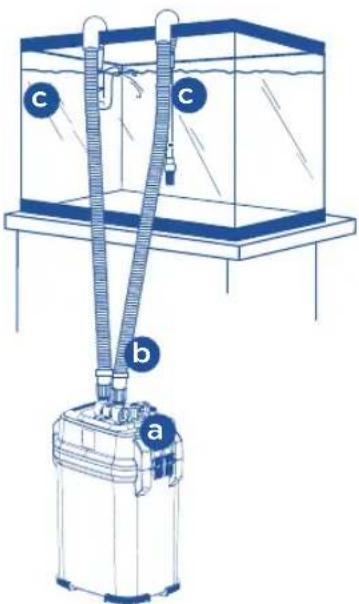

2. Legen Sie fest, wo der Filter positioniert werden soll.

Denken Sie daran, dass dies ein schwerkraftabhängiges System ist. Damit es korrekt arbeiten kann, müssen Sie sich an alle Montageanweisungen halten.

Montageanweisungen

• Der Filterbodenarf niemals mehr als 1,4 m unter der Wasseroberfläche liegen.
  Die Schlauche mussen gerade vom Filter zum Aquarienrand verlegt werden; sie dürfen nicht zu locker sitzen und dürfen nicht in sich gedreht sein.
  Die Wasseroberfläche sollte sich nie mehr als 17,5 cm unter dem Aquarienrand befinden.
• Der Filter muss IMMER unter dem Aquarium positioniert werden.

• Die Ansaugvorrichtung sollte nicht in der Höhe einer Luftquelle positioniert werden.

• Befestigen Sie die beiden Rahmenbefestigungssätze oben an der Rückwand des Aquariums.

Befestigen Sie einen über der Stelle, an der Sie das Ansaugrohr positionieren wollen. Den anderen befestigen Sie über der Stelle, an der Sie den Wasseraustritsstutzen positionieren wollen. Achten Sie daraufuf, dass jeweils der langere Teil des Rahmenbefestigungssatzes sich auf der AuBenseite des Aquariums befindet. Für eine zusätzliche Stabilität konnen Sieinnen und auBen Saugnapfe an den Rahmenbefestigungssätzen befestigen.

WICHTIG: Positionieren Sie das Ansaugrohr nicht direktiben einer Luftquelle - einem Ausströmerstein, einem Belüftungsgerat oder dem Wasseraustrittsstutzen. Luft, die durch das Ansaugrohr in den Filter gelangt, vermindert die Filterleistung.

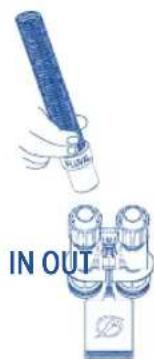

3. Vorbereitung der Ansaugverbindungen

1. Stecken Sie das AquaStop-Ventil in die Einlass- und Auslassverbinder auf dem Filterdeckel und drücken Sie den Verschlusshebel herunter.

a. Positionieren Sie den Filter unter dem Aquarium an der Stelle, an der er in Betrieb genommen wird.
b. Befestigen Sie den Schlauch an dem Einlassverbinder (IN) an dem AquaStop-Ventil. Der Einlassverbinder befindet sich auf der linken Seite.
c. Stecken Sie ein Ende des Schlauches auf das Ventil; drücken Sie es soweit es gehen.
d. Drehen Sie die Verschluss-Mutter solange gegen den Uhrzeigersinn, bis sie so fest sitzt, wie Sie drehen können, ohne Gewalt anzuwenden.

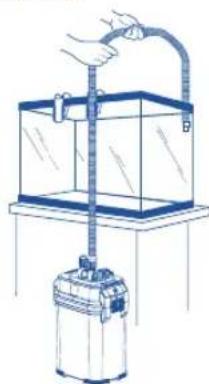

1. Messen Sie den Schlauch aus und schneiden Sie him zu. Ihr Schlauch muss so lang sein, dass er locker vom Filterbehälter bis ins Innere des Aquariums passt.

a. Ziehen Sie den Schlauch über das Aquarium, sodass er über der „Einlass“-Rahmenbefestigung liegt.
b. Etwa 10 cm über dem Rand des Aquariums schneiden Sie den Schlauch mit einem Messer durch. Schneiden Sie den Schlauch nicht zu kurz ab.

MONTAGE UND BETRIEB

WICHTIG: Sie sollenen ihren Schlauch so lang halten, dass der Verbindungspunkt mit dem Ansaugrohr immer ca. 7,5 cm unter der Wasseroberfläche liegt. Denken Sie daran, dass Sieihn gegebenenfalls während der finalen Installation immer noch kürzer schneiden können.

1. Stecken Sie das abgeschnittene Ende theses „Einlassschlauches" in den Gummiverbinder des Ansaugrohrs. Stecken Sie den Schlauch mindestens 2,5 cm in das Rohr, ohne ihn zu drehen.

WICHTIG:

Die Schlauche müssen gerade verlegt werden; sie dürfen nicht zu locker sitzen und dürfen nicht geknicht und nicht in sich gedreht sein.
- Wenn die Schläuche zu lang sind, arbeitet der Filter nicht ordnungsgemäß.
- Das fabrikgefertigte Ende des Schlauches muss mit dem AquaStop-Ventil verbunden werden.
- Um eine wasserdichte Dichtung zu gewährleisten, muss sich das abgeschnittene Ende des Schlauches, das mit dem Ansaugrohr verbunden ist, unter Wasser befinden.

1. Befestigen Sie den Saugnapf am Ansaugrohr in der Nähe des Ansaugkorbes und platzieren Sie die Ansaugverbindung im Becken. Stellen Sie sichere, dass der Ansaugkorb mindestens 7,5 cm vom Boden entwickelt ist. (Wenn das Rohr für die Höhe ihres Aquariums zu lang ist, entfern den Sie den Ansaugkorb von der Ansaugverbindung, kürzen das Rohr mit einer Säge und bringen den Ansaugkorb wieder an.) Sobald die Ansaugverbindung ordnungsgemäß positioniert ist, machen Sie sie fest, indem Sie die Saugnäpe gegen das Glas drücken.
2. Positionieren Sie die obere Hälfte des Rahmenbefestigungssatzes über dem Schlauch und drücken Sie ihn herunter, bis er eingerastet ist und der Schlauch fest sitzt.

4. Vorbereitung der Wasseraustrittsverbindungen

1. Das verbleibende Ende des Schlauches wird für den Auslass benutzt. Verbinden Sie den Schlauch mit dem Auslassverbinder (OUT) an der rechten Seite des AquaStop-Ventils.

a. Stecken Sie das fabrikgefertigte Ende des Schlauches soweit es goht auf das Ventil.
b. Drehen Sie die Verschluss-Mutter solange gegen den Uhrzeigersinn bis sie so fest sitzt, wie Sie sie dehen können, ohne Gewalt anzuwenden.

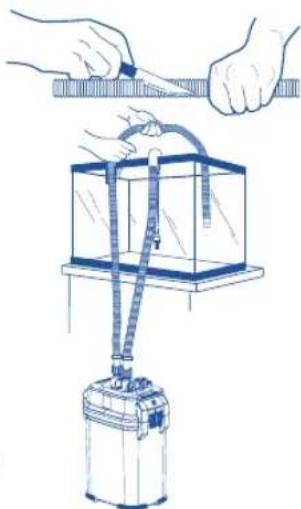

1. Messen Sie den Schlauch aus und schneiden Sie ein zu. Auch hier gilt: Ihr Schlauch muss so lang sein, damit er locker vom Filterbehälter in das Aquarium passt.

a. Ziehen Sie den Schlauch über die „Auslass“-Rahmenbefestigung.
b. Etwa 10 cm über dem Rand des Aquariums schneiden Sie den Schlauch mit einem Messer durch. Schneiden Sie den Schlauch nicht zu kurz ab. Denken Sie daran, dass Sieihn gegebenenfalls während der finalen Installation immer noch kürzer schneiden können.

WICHTIG: Um eine wasserdichte Dichtung zu gewährleisten, muss sich die Verbindung zwischen dem Schlauch und dem Wasseraustritsstutzen unter der Wasseroberfläche befinden.

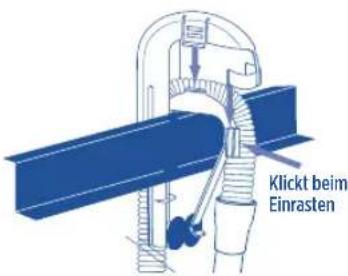

1. Stecken Sie das abgeschnittene Ende these "Auslassschlauches" in die Gummiverbindung offen am Wasseraustritsstutzen. Stecken Sie den Schlauch mindestens 2,5 cm in das Rohr, ohneihn zu drehen.
2. Platzieren Sie den Wasseraustritsstutzen im Becken ungebärn 2 cm unter der voraussichtlich finalen Wasseroberfläche. Drücken Sie dann die obere Häfte des Rahmenbefestigungssatzes

herunter, bis er ordnungsgemäß eingerastet ist und der Schlauch fest sitzt.

MONTAGE UND BETRIEB

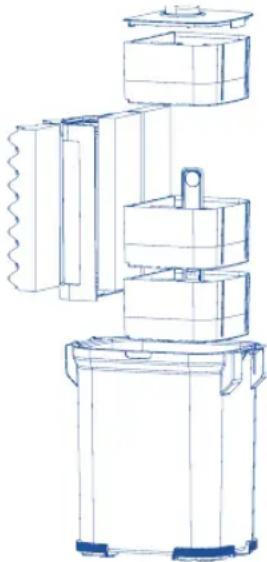

5. Vorbereitung des Filters

Trennen Sie das AquaStop-System zuerst vom Filter und bringen Sie den Filter zu einem Waschbecken. Achten Sie darauf, dass hier keine Seite oder anderen Chemikalien vorhanden sind, die den Filter verunreinigen konnten.

WICHTIG: Die im Lieferumfang Ihres Fluval Filters enthaltenen Filtermedien wurden absichtlich in den oberen, mittleren und unteren Filterkorb gelegt, um die empfohlene Stelle für eine optimale grundlegende Filterung zu markieren. Merken Sie sich diese Anordnung und legen Sie die Medien in die Körbe auf derselben Höhe zurück, wenn Sie den Filter auf den BetriebVBoreiten.

1. Entfernen Sie den Vorfilterkorb, die Medienabdeckung und die Medienkörbe aus dem Filterbehälter.
   Wenn Sie die Medien aus den Körbennehmen, merken Sie sichitte, auf welcher Ebene sie gelegen haben. Nehmen Sie dann die Medien aus den Kunststoffverpackungen; halten Sie jedoch die Aktivkohe in dem/den offenporigen Beutel/n. Die Medienkorbe konnen Sie mithilfe des integrierten mittleren Griffs hereausziehen.
2. Spulen Sie die Körbe und die Filtermedien unter flieBendem Leitungswasser ab, um Staub zu entfernen, und geben Sie die Filtermedien in die Körbe. Sie konnen auch andere Medien ganz nach ihren Wünschen zusammenstellen.
3. Stecken Sie die ausgewählten und mit Medien gefüllten Körbe zurück in den Filterbehälter, und setzen die Medienabdeckung zurück über den obersten Korb.

WICHTIG: Stellen Sie sichere, dass jeder Medium wieder an der Stelle eingefugt wird, an der es verpackt war (solange Sie nicht absichtlich nach einem anderen Filterplan vorgehen sollen, als die grundlegende Filterempfehlung es vorsieht). Überfullen Sie die Körbe nicht. Wenn die Körbe oder die Abdeckung nicht richtig sitzen, kann es sein, dass der Filterdeckel nicht richtig schliebt.

1. Spulen Sie beide Seiten des Rahmens des Filtersiebes vor der ersten Benutzung mit Leitungswasser ab, um möglich Verunreinigungen zu entfernen. Stecken Sie hin dann an seine Position im Filterbehälter zurück; mit dem flachen Ende nach unten. Wenn das Sieb nicht richtig passt, überprüfen Sie, ob Sie es nicht versehentlich verkehr herum in den Filterbehälter gesteckt haben.

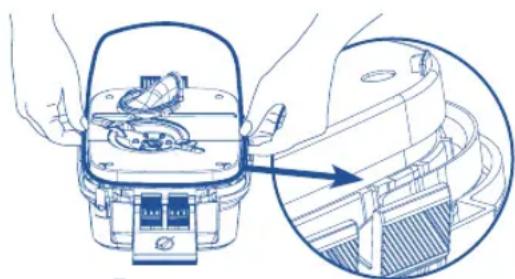

2. Montage des Behalterdeckels: Legen Sie den Behalterdeckel mit der Oberseite nach unten auf eine ebene Fläche. Nehmen Sie die mit Schmiermittel versehene Gummidichtigung aus der Plastikfolie. Um die Deckelöffnung richtig abzudachten, muss die Dichtung feucht aber nicht Nass sein. Passen Sie die Dichtung vorsichtig in die Rille unter um den Motorkopf herum ein.

3. Setzen Sie den Deckel auf den Filterbehälter. Achten Sie darauf, dass der Deckel richtig ausgerichtet ist. Es ist nur eine Ausrichtung möglich.

4. Verschlieben Sie den Deckel an seiner vorgesehenen Stelle. Schieben Sie die beiden Hebel an den Hub-Verschlussklammern unter den Rand und drücken Sie dann die oberen Hebel fest gegen den Deckel. BEFULLEN SIE DEN FILTERBEHALTER NOCH NICH T MIT WASSER.

5. Stellen Sie den Filter an seine endgültige Position.

WICHTIGHINWEISE:

• Dies ist ein schwerkraftabhängiges System. Damit es korrekt arbeiten kann, muss der Filter unter dem Aquarium positioniert werden.
  Die Distan zwischen dem Boden des Filterbehalters und dem hochsten Wasserstandarf 1,4m nicht uberschreiben.
  Die Schlauche mussen gerade vom Filter zum Aquarienrand verlegt werden; sie)durfen nicht zu locker sitzen und durlen nicht in sich gedreht sein.
• Wenn die Schläuche zu lang sind, arbeitet der Filter nicht ordnungsgemäß.
  Die Wasseroberfläche sollte sich mehr als 17,5 cm unter dem Aquarienrand befinden.
• Installieren Sie den Filter NIEMALS über der Wasseroberfläche.

MONTAGE UND BETRIEB

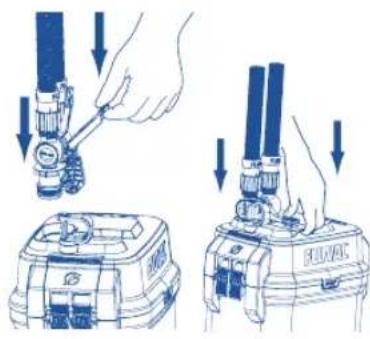

1. Stecken Sie das AquaStop-Ventil in den Einlass- und Auslassverbinder auf dem Deckel.

Drücken Sie dann den Verschlussshebel herunter, um sie zu befestigen.

1. Offnen Sie das AquaStop-Ventil, indem Sie den Ventilhebel ganz nach unten drücken. (Die Ventile müssen ganz offen sein, bevor die Einheit angestellt werden oder die Selfstansaugung beginnen kann.)

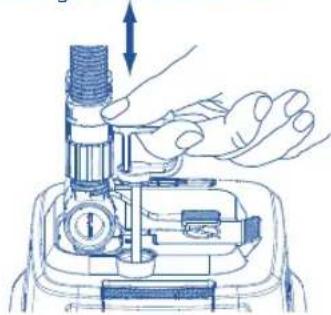

6. Inbetriebnahme des Filters

1. Überprüfen Sie ihre Montage.

a Überprüfen Sie, ob die Hub-Verschlusskrammern ordnungsgemäß verschlossen sind.
Überprüfen Sie, ob das AquaStop-Ventil vollständig geöffnet ist und ganz nach unten gedrückt ist.
überprüfen Sie, ob sich die Ansaugvorrichtung vollständig unter Wasser befind.

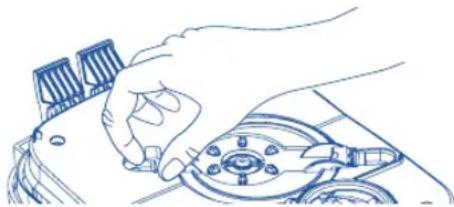

1. Pumpen Sie mit dem Selfbstansaugungshebel, indem Sie inh 3- bis 4-mal hochziehen und runterdrücken, bis Sie horen, dass Wasser in die Einheit flieBt

2. Stecken Sieihn wieder in die Einheit hinein. Wenn das Wasser durch den Einlassschlauch fliebt, wird es den Filterbehälter fullen und Luft hersausdrucken. Die Luft wird durch den Wasseraustrittsstutzen gedrückt, der sich ein weniger über der Wasseroberfläche befinden sollte. Um die Luft sochnell wie möglich vollständig aus dem System zu entfernen, muss geöffnet sein: Überprüfen Sie, ob der Hebel gar

1. Sobald die Blasen im Becken zurückgehen, wissen Sie, dass die Luft aus dem System heraus ist und der Filterbehälter mit Wasser gefüllt ist. Verbinden Sie nun die Einheit mit dem Stromnetz.

DIE PUMPE WIRD SOFORT ANFANGEN ZU LAUFEN. Wasser sollte ohne Unterbrechung aus dem Wasseraustrittsstutzen fließen. Wenn thises nicht der Fall ist, überprüfen Sieitte die Installation, um Folgendes Sicherzustellen:

• Der Schlauch ist nicht in sich gedreht oder geknicht.
• Der Boden des Filterbehaltersarfnd nicht mehr als 1,4 m unter der Wasseroberflacie liegen.
  Die Wasseroberfläche darf sich nicht mehr als 17,5 cm unter dem Aquarienrand befinden.
  Die Ansaugverbindung ist ordnungsgemäß an der Aquarienwand befestigt.
• Es sind keine Luftblasen im Wasser an Punkten, an denen die Ansaugvorrichtung und der Wasseraustrittsstutzen mit den Schläuchen verbunden sind.
• Es tritt kein Wasser aus den Schläuchen an den Verbindungspunktten zum AquaStop-Ventil aus.
• Der Behalterdeckel ist ordnungsgemäß verschlossen.
  Die AquaStop-Ventile sind vollständig geöffnet, bevor die Einheit in Betrieb genommen wird oder Sie mit der Ansaugung beginnen.

WICHTIG: Um Schaden zu vermeiden, verbinden Sie niemals den Filter mit dem Stromnetz, solange der Filterbehälter nicht vollständig mit Wasser gefüllt ist.

Anpassung des Wasserflusses

Sobald der Filter ohne Unterbrechung arbeitet, konnen Sie den oberen Hebel am AquaStop-Ventil benutzen, um den Wasserfluss zu regulieren. Um den Wasserfluss zu reduzieren, haben Sie den Hebel zur Häfte an, aber nicht hörher. Sie konnen den Wasserfluss erst reduzieren, wenn die Einheit vollständig in Betrieb ist und es den Motor nicht beschädigen kann. Nichtsdestotrotz darf der Filter niemals in Betrieb sein, wenn der Hebel mehr als zur Häfte (geschlossen) nach oben gedrückt ist.

Luft im Filter

Ein bisschen Luft bleibt im Filter, wenn er sich füllt. Luft kann auch durch neue Filtermedien freiogegeben werden. Letztendlich wird der Filter alle Luftblasen ausstoßen. Wenn Sie eine Häufigung an Luftblasen über einen längeren Zeitraum beobachten, überprüfen Sie alle Schläuche und Verbindungen nach möglichen Luftintrittsöffnungen. Stellen Sie ebenfalls sicher, dass sich keine Luftquelle (etwa wie ein Ausströmsterlein oder ein Belüftungsgerät) in der Höhe des Ansaugkorbes befindet.

WARTUNG

WARNING: TRENNEN SIE DIESES GERÄT UND ALLE AnderEN GERÄTE, DIE IM AQUARIUM IN GEBRAUCH SIND, IMMER VOM STROMNETZ, BEVOR SIE DIE HÄnde IN DAS WASSER HALTEN, BEVOR TEILE ANGEBRACHT ODER ENTFERNT WERDEN UND WÄHREND FILTERZUBEHOHR INSTALLIERT, GEWARTET ODER ANGEFASST WIRD.

Medlenpflege

Filtermedien müssen gemäß den Anleitungen, die auf jeder Packung abgedruckt sind, regelmäß erneuert oder gereinigt werden. Die reale Lebensdauer jedem einzelnen Filtermediums hängt von der Art des Gebrauchs und den speziellen Merkmalen Ihres Aquariums ab. Um ein Medium zu entfernen und zu erneuern, befolgen Sieitte die folgenden Anweisungen.

WICHTIG: Erneuern Sie nie alle Medien zur selbst Zeit. Staffeln Sie die Medienwechsel, sodass immer einige der alten Medien in Gebrauch bleiben. So bewahren Sie immer Nutzbakterien im Filter, weil Kolonien, die mit alten Medien entsorgt werden durch starke neue ersetzt werden. Um die bakterielle Aktivitat zu verstärken, sollen den Sie jedem Mal, wenn Sie ein Medium erneuern, Fluval Cycle, einen biologischen Wasseraufbereiter, benutzten. Alle Teile aus Gummi, der Dichtungsring am Filterdeckel, die Selfstansaugung, das AquaStop-Ventil und die Dichtungsringe sollen gelegentlich mit einem inerten Schmiermittel wie beispelsweise dem Fluval Silicon-Schmiermittel (Art.-Nr. A325) oder Pflanzenöl gefettet werden.

1. Abfluss des Wassers aus dem Filter

1. SchlieBen Sie das AquaStop-Ventil, indem Sie den Hebel ganz nach oben ziehen. Dieses dichtet den Einlass und den Auslass an den Schlauchverbindungen ab, um ein Vakuum beizubehalten, das nötig ist, um den Filter wieder zu starten, ohne die Selfbstansaugung auslösen zu müssen.
2. Trennen Sie den Filter vom Stromnetz.
3. Ziehen Sie den Verschlusshebel nach oben, um das AquaStop-Ventil frei zu geben. Sie brauchen die Schläuche nur vom AquaStop-Ventil abzunehmen, wenn Sie das AquaStop-Ventil oder die Schläuche reinigen möhen. (Eine regelmäßige Reinigung ist empfehlenswert, um einen optimalen Wasserfluss zu gewährleisten. Eine gute Zeit dafür ist während eines großen Wasserwechsels. Um sie zu reinigen, sollen Sie unter flieBendem Leitungswasser ab; wenn nötig, benutzen Sie eine geeignete Fluval Reinigungsbürste.)
4. Halten Sie die Einheit an dem Filterbehälter fest und nicht am Deckel und stellen Sie ihn auf eine geeigneteEbene Flache in der Nane eines Waschbeckens oder eines Abflusses. (Halten Sie ihn immer gerade, um ein Verschutten des Wassers zu vermeiden.)
5. Öffnen Sie die Hub-Verschlussklammern; erhmen Sie dann den Deckel/das Pumpengehause von dem Filterbehälter ab und gegen Sie inn/es zur Seite.
6. Nehmen Sie die Medienabdeckung ab. Entfernen Sie dann die Medienkorbe mithilfe des mittleren Griffs aus dem Behälter. Danach behnmen Sie das Schaumstoffsieb ab und legen alle Medienkomponenten in ein Waschbecken oder einen Eimer.
7. Halten Sie den Behälter über ein Waschbecken oder einen Abfluss und gießen Sie das restliche Wasser aus dem Behälter.
8. Spulen Sie die Innenseite des Filterbehalters mit klarem Wasser ab. Benutzen Sie NIEMALS Seite oder sonstige Reinigungsmittel, um den Filterbehalter zu reinigen oder das Schaumstoffsieb oder die Medienkorbe auszuspullen. Spuren von Reinigungssprodukten konnen auf den Oberflächen zurückbleiben und das empfindliche Gewebe der Fische verletzen.
9. Spulen Sie das Innere des Ansaugzylinders mit sauberem Wasser aus. Achten Sie daraufuf, dass sich keine Ablagerungen in dem roten Blattventil des Zylinders abgesetzt haben und dass der Zylinder ordnungsgemäß in der geschlossenen Position sitszt.

2. Reinigung oder Erneuerung der Medlen

1. Erneurn Sie die chemischen Medien (falls enthalten) je nach Bedarf. Chemische Medien konnen nicht gereinigt werden.
2. Spulen Sie die biologischen Medien mit Aquarienwasser (niemals mit Leitungswasser) aus oder erneuern Sie sie gegebenenfalls. Erneuern Sie die biologischen Medien immer zeitlich versetzt, um immer wertvolle Nutzbakterien im Filter zu bewahren.
3. Spulen Sie die Schaumstoffe mit Aquarienwasser oder entchlortem Leitungswasser aus oder erneuern Sie sie gegebenenfalls. Für eine grundliche Reinigung spulen Sie alle Teile getrennt voneinander ab. Achten Sie daraufuf, dass der Bio-Schaumstoff offen aus dem Vorfilterkorb Herausragt. Spulen Sie auch die anderen mechanischen Medien.

Benutzen Sie NIEMALS Seite oder sonstige Reinigungsmittel, da Spuren von Reinigungsdprodukten die Fische gefährden können.

WARTUNG

3. Zusammenbau der Einheit - BEFULLEN SIE DEN FILTERBEHÄLTER NICT MIT WASSER, BEVOR DIE EINHEIT NICT VOLSTÄNDIG ZUSAMMENGEBAUT IST.

1. Stecken Sie die ausgewählten und gefüllten Medienkorbe darüber in den Filterbehälter und setzen Sie die Abdeckung über den oberen Korb.
2. Stecken Sie den Vorfilterkorb zurück in den Filterbehälter (mit der flachen Seite nach unten).
3. Fetten Sie die Dichtungsringe immer mit einem inerten Schmiermittel (wie z.B. dem Fluval Silicon-Schmiermittel - Art.-Nr. A325 - oder Pflanzenöl) ein.
4. Setzen Sie den Deckel wieder auf. Achten Sie darauf,ihn in der richtigen Position aufzusetzen. Es ist nur eine Ausrichtung möglich.
5. Benutzen Sie die Hub-Verschlussklammern, um den Deckel ordnungsgemäß zu schlieben.
6. Stellen Sie die Einheit an ihre Position zurück, setzen Sie das AquaStop-Ventil wieder ein, und drücken Sie den Verschlusshebel herunter, damit es festsitzt.
7. Drücken Sie den Ventilhebel herunter, um das AquaStop-Ventil zu öffnen. Der Wasserfluss sollte sofort beginnen.

WICHTIG: Wenn die Schlauche von dem AquaStop-Ventil abgenommen wurden oder wenn das System sein Vakuum aus eigendinem Grund verloren hat, fulf? sich der Filterbehalter nicht automatisch. Benutzen Sie dann den Hebel zur Selfstansaugung, um den Filterbehalter mit Wasser zu befullen.

1. Warten Sie, bis der Filterbehälter vollständig gefüllt ist, dann konnen Sie den Filter wieder mit dem Stromnetz verbinden.

WICHTIG: Wenn der Filter nicht ganz mit Wasser befüllt ist und trotzdem schon mit dem Stromnetz verbunden wird, kann es sein, dass er nicht ordnungsgemäß arbeitet. Der Filter darf nicht trocken laufen, da dies den Motor beschädigen kann.

Pflege des Flügelrades

Der Schacht des Flugelrades verfugt über einen effektiven Selfstreinigungsmechanismus. Trotzdem empfehlen wir Ihnen, während ihrer Routine-Wartung die Abdeckung des Flugelrades abzunehmen und das Flugelrad zu überprüfen. Wenn Sie Ihr Flugelrad sauber halten, verlangern Sie seine Lebensdauer und die des Motors.

WICHTIG: Die Flügelradwelle ist aus Keramik, die gegen Abnutzung resistent ist; sie ist trotzdem empfindlich und sollene aus thisem Grund während der Wartung vorsichtig behandelt werden.

1. Entfernen Sie die Abdeckung des Flügelrades: Drücken Sie den Stift zur Seite und haben Sie sie hoch.
2. Wenn das Flügelrad gereinigt werden muss, umfassen Sie vorsichtig die Flügelradwelle undziehen Sie es vorsichtig aus dem Schacht. Spulen Sie es vorsichtig mit sauberem Wasser ab.
3. Wenn der Schacht gereinigt werden muss, wischen Sieihn vorsichtig mit einer Fluval Reinigungsbürste aus.
4. Setzen Sie das Flügelrad wieder in den Schacht ein: Stecken Sie den Stift der Flügelradabdeckung in die darauf vorgesehene Aussparung am Rand der Flügelradkammer. Drücken Sie die gegenüberliegende Seite der Flügelradabdeckung hinunter. Achten Sie darauf, dass sich das Flügelrad in der Mitte der Flügelradabdeckung eingt. Drücken Sie weiter, bis der Befestigungssstift einrastet und fest sitzt.

WARNING: Die Flügelradwelle aus Keramik wird am Boden des Flügelradschachtes durch ein Gummilager festgehalten. Die Welle kann nicht per Hand herausgenommen und wieder eingesetzt werden;*Trotzdem mussen Sie aufpassen, dass das Gummilager sich nicht lost. (Setzen Sie immer die Abdeckung des Flügelrades wieder auf, damit alles genau zueinander ausgerichtet ist und passt.).

Das Flügelrad nutzt sich mit der Zeit ab. Ersatz konnen Sie entweder bei ihrer Fluval Handler kaufen oder indem Sie unseren Kundenservice bei HAGEN Deutschland GmbH & Co. KG kontaktieren.

Selbstansaugung

Bitte beachten Sie, dass der Selfbstansaugungsgriff nur bei Bruch des Hebels oder des Griffs erneuert werden kann.

Recycling

Dieses Symbol steht fur die getrennte Entsorgung von elektrischen und elektronischen Artikeln (WEEE). Das bedeutet, dass diese Produkte gemäß der europäischen Richtlinie 2012/19/EU recycliert oder demontiert werden,müssen, um Umweltschaden zu minimieren. Wenden Sie sich fur weitere Informationen an die zuständigen Behörden. Elektronische Produkte, die nicht der Abfalltrennung unterzogen werden, sind potenziell gefährlich fur die Umwelt und fur die menschliche Gesundheit, da sie gefährliche Substanzen enthalten konnen.

FRAGEN?

Sollten Sie Fragen zum Betrieb these Filters haben, befolgen Sieitte zuerst die Anleitungen zur Inbetriebnahme und Wartung. Die meisten Probleme konnen sofort mit einer Wartung behoben werden.

Sollten Sie sich nicht sicher sein oder sollenen Sie Ersatztelle brauchen, kontaktieren Sieitte ihren ortlichen Zoofachhändler.

Wenn Sie einen technischen Rat benöttigen, schreiben Sie uns oder rufen Sie uns an. Die meisten Probleme können schon gelöst werden, wenn Sie sie uns Telefonisch schildern. Oder besuchen Sie unsere Homepage www.fluvalaquatics.com.

Auf unserer Website finden Sie auch eine detaillierte Rubrik mit hauig gestellten Fragen und hilfreichen Antwerten.

DEUTSCHLAND

KUNDENDIENST

Falls these Product fehlerhaft sein sollte, geben Sie es zusammen mit dem Kaufnachweis entweder an ihren ortlichen Zoofachhandler oder senden Sie es mit im Voraus bezahlen Versandkosten an:

HAGEN Deutschland GmbH & Co. KG, Lehmweg 99-105, 25488 Holm

Tel.: [phone]

Montag - Freitag von 9:00 - 16:00 Uhr E-Mail an: [e-mail]

Weitere Informationen zu unseren Produkten erhalten Sie auf www.fluvalaquatics.com

DREI (3) JAHRE GARANTIE

Der Flualv Außenfilter der 07-Serie hat eine Garantie auf fehlerhafte Teile und Verarbeitung für einen Zeitraum von drei (3) Jahren ab Kaufdatum. Die Garantie beschrankt sich auf die Reparatur oder den Austausch und umfasst keine Folgeschäden, Verluste oder Schäden an Tieren und persönlichen Eigentum unabhängig von deren Ursache. Diese Garantie gilt nur unter normalen Betriebsbedingungen, für die das Produkt bestimmt ist. Ausgeschlossen sind Schäden, die durch unangemessene Verwendung, Fahrlösigkeit, unsachgemäß Installation, Manipulation, Missbrauch oder kommerzielle Nutzung verursacht wurden. Die Garantie erstreckt sich nicht auf den Verschleib oder auf Teile, die nicht ordnungsgemäß gewartet wurden.

These Garantie gilt nur mit dem Kaufnachweis eines autorisierten Fluval Handlers. DIES HAT KEINEN EINFLUSS Auf IHRE GESETZLICHEN RECHTE.

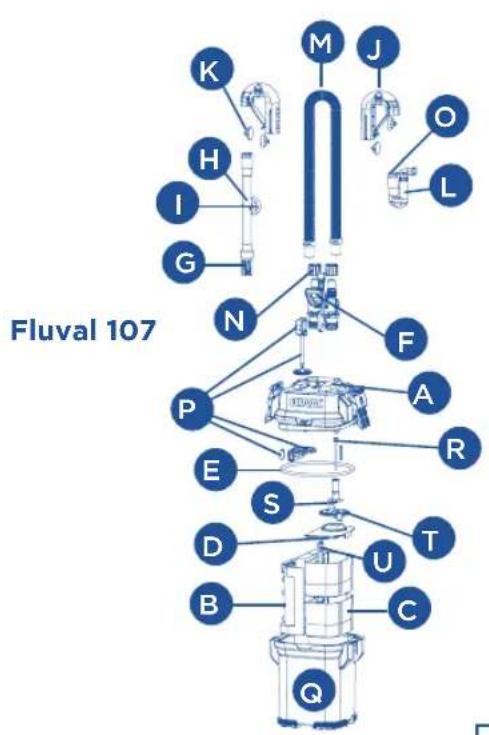

ERSATZTEILE

Bestellen Sie die Ersatzteile bei Ihrlem Fluval Handler oder bei unserem Kundenservice.

TEILE FLUVAL 107 FLUVAL 207 FLUVAL 307 FLUVAL 407
A Motorkopf A20101 A20102 A20103 A20104
B Vorfilterkorb A20122 A20123 A20123 A20124
C	Medienkorb	A20046	A20046	A20043	A20043
D	Medienkorbabdeckung	A20042	A20042	A20067	A20067
E	Motorkopfdichtung	A20038	A20038	A20064	A20064
F	AquaStop-Ventil	A20062	A20062	A20062	A20062
G	Ansaugkorb	A20007	A20007	A20008	A20008
H	Ansaugrohr mit Ansaugkorb	A20010	A20010	A20011	A20011
I	Saugnap mit Clip (40 mm)	A15520	A15520	A15520	A15520
J	Aquarienrahmenbefestigung	A20026	A20026	A20026	A20026
K	Saugnapf (30 mm)	A15041	A15041	A15041	A15041
L	Wasseraustritsstuten	A20053	A20053	A20053	A20053
M	Geriffelter Schlauch	A20014	A20014	A20015	A20015
N	Schlauch-Verschluss-Mutter	A20059	A20059	A20059	A20059
O	Gummi-Schlauchverbinder	A20016	A20016	A20017	A20017
P	Ansaugvorrichtung mit Abdeckung	A20126	A20126	A20126	A20126
Q	Filterbehälter	A20183	A20188	A20193	A20198
R	Keramik-Flügelradwelle & Gummilager	A20039	A20039	A20039	A20039
S Magnetisches Flügelrad mit Keramikwelle & Gummilager		A20109	A20109	A20149 A20169
T	Flügelradabdeckung	A20113	A20133	A20148	A20148
U	Medienkorb-Griff	A20071	A20072	A20072	A20073
07 Motorkopf-Wartungsset
Magnetisches Flügelrad
Keramikwelle & Gummilager		A20094 A20095	A20096	A20097
Flügelradabdeckung
Motorkopfdichtung
Einlass-/Auslass-Set für die 07-Serie
AquaStop-Ventil
Ansaugrohr/Ansaugkorb/Schauchverbinder
Wasseraustritsstuten
Motorkopfdichtung		A20051	A20051	A20052	A20052
Aquarienrahmenebefestigung x2
Saugnapf 30 mm x4
Saugnapf mit Clip (40 mm)

NUR BEI VICENZA, VENEZIA & ROMA AQUARIEN

TEILE		FLUVAL 207 FLUVAL 307 FLUVAL 407
V Metallklammer		A20013 A20013 A20013
Y	Geriffelter Schlauch	A20012	A20012	A20012

Siehe Grafik auf der{nachsten Seite.

Fluval 207
SCHLAUCHVERBINDUNG
BEI DEN VICENZA,
VENEZIA & ROMA
AQUARIEN

Bitte beziehen
Sie sich auf die Installationsanweisungen zu dem Easy Connect System in der Bedienungsanleitung Ihres Fluval Vicenza, Venezia oder Roma Aquarlums

SCHLAUCHVERBINDUNG
BEI DEN VICENZA,
VENEZIA & ROMA
AQUARIEN
Bitte beziehen
Sie sich auf die
Installationsanwelsungen zu dem Easy Connect System in der Bedlenungsanleitung
Ihres Fluval Vicenza, Venezia oder Roma Aquariums

Fluval 407

SCHLAUCHVERBINDUNG
BEI DEN VICENZA,
VENEZIA & ROMA
AQUARIEN
Blitte beziehen
Sie sich auf die
Installationsanwelsungen zu dem Easy Connect System in der Bedlenungsanleitung
Ihres Fluval Vicenza,
Venezia oder Roma Aquariums
Siehe Beschreibungen auf der vorherigen Seite.

PIEZAS DEL PRODUCTO

FILTRO EXTERNO FLUVAL

Hagen Deutschland GmbH & Co. KG

Lehmweg 99-105

25488 Holm

Tel:[phone]

MALAYSIA

Rolf C.Hagen (Sea) Sdn.Bhd.

Lot 14A, Jalan 3A, Kawasan Perusahaan

Cheras Jaya, Balakong 43200 Cheras,

Selangor Darul Ehsan

Tel: [phone]

SPAIN
