Technische Merkmale	RCF LPAD 12CX Mischpult, 12 Kanäle, hochwertige Mikrofonvorverstärker, 3-Band-EQ, integrierte Effekte.
Anwendung	Ideal für Konzerte, Live-Events, Studioaufnahmen und Beschallungsanwendungen.
Wartung und Reparatur	Regelmäßig die Verbindungen überprüfen, Potentiometer und Fader reinigen, für Reparaturen einen autorisierten Techniker hinzuziehen.
Sicherheit	Nur mit geeigneter Stromversorgung verwenden, Feuchtigkeit vermeiden, Gerät ohne entsprechende Ausbildung nicht öffnen.
Allgemeine Informationen	Leichtes Gewicht, robustes Design, kompatibel mit verschiedenen Audio-Geräten, Herstellergarantie inklusive.

Häufig gestellte Fragen - LPAD 12CX RCF

Wie kann ich meine Audioquelle an die RCF LPAD 12CX anschlieen?

Verwenden Sie die XLR- oder TRS-Klinkeneingnge auf der Rckseite des Mischpults, um Ihre Audioquellen anzuschlieen. Stellen Sie sicher, dass das Kabel richtig eingesteckt ist und der Gain-Pegel angepasst ist.

Warum ist der Ton leise, wenn ich das Mischpult benutze?

Prfen Sie den Gain-Pegel am betreffenden Kanal und stellen Sie sicher, dass der Fader dieses Kanals mindestens auf der Hlfte steht. berprfen Sie auch, ob der Master-Fader richtig eingestellt ist.

Wie stelle ich die Audioeffekte an der RCF LPAD 12CX ein?

Verwenden Sie den Effektknopf am Kanal, den Sie anpassen mchten. Drehen Sie den Knopf, um den gewnschten Effekt auszuwhlen, und passen Sie den Effekt-Send-Pegel an, um den gewnschten Klang zu erhalten.

Das Mischpult lsst sich nicht einschalten, was soll ich tun?

Prfen Sie zunchst, ob die Stromversorgung richtig angeschlossen ist und das Netzkabel in gutem Zustand ist. Stellen Sie auch sicher, dass der Ein-/Ausschalter aktiviert ist.

Wie kann ich den Ton von der RCF LPAD 12CX aufnehmen?

Sie knnen den Aufnahmeausgang auf der Rckseite des Mischpults verwenden, um ein externes Aufnahmegert anzuschlieen. Stellen Sie sicher, dass der Ausgangspegel richtig eingestellt ist, um bersteuerungen zu vermeiden.

Ist es mglich, mehrere Mikrofone an die RCF LPAD 12CX anzuschlieen?

Ja, die RCF LPAD 12CX verfgt ber mehrere Mikrofoneingnge. Sie knnen bis zu 6 Mikrofone ber die verfgbaren XLR-Eingnge anschlieen.

Wie kann ich ein Problem mit Rckkopplungen beheben?

Stellen Sie sicher, dass Gain- und Lautstrkeregler nicht zu hoch eingestellt sind, da dies Rckkopplungen verursachen kann. Positionieren Sie die Mikrofone auch weit genug von den Lautsprechern entfernt, um Rckkopplungen zu vermeiden.

Was soll ich tun, wenn ein Kanal des Mischpults nicht funktioniert?

Prfen Sie die Verkabelung und versuchen Sie, eine andere Audioquelle an diesen Kanal anzuschlieen. Wenn das Problem weiterhin besteht, konsultieren Sie das Handbuch fr Fehlerbehebung oder kontaktieren Sie den technischen Support.

Wie kann ich den Klang an der RCF LPAD 12CX equalizen?

Verwenden Sie die Equalizer-Regler (EQ) an jedem Kanal, um die Tiefen, Mitten und Hhen nach Ihren Wnschen anzupassen. Testen Sie verschiedene Einstellungen, um die beste Klangbalance fr Ihre Umgebung zu finden.

BEDIENUNGSANLEITUNG LPAD 12CX RCF

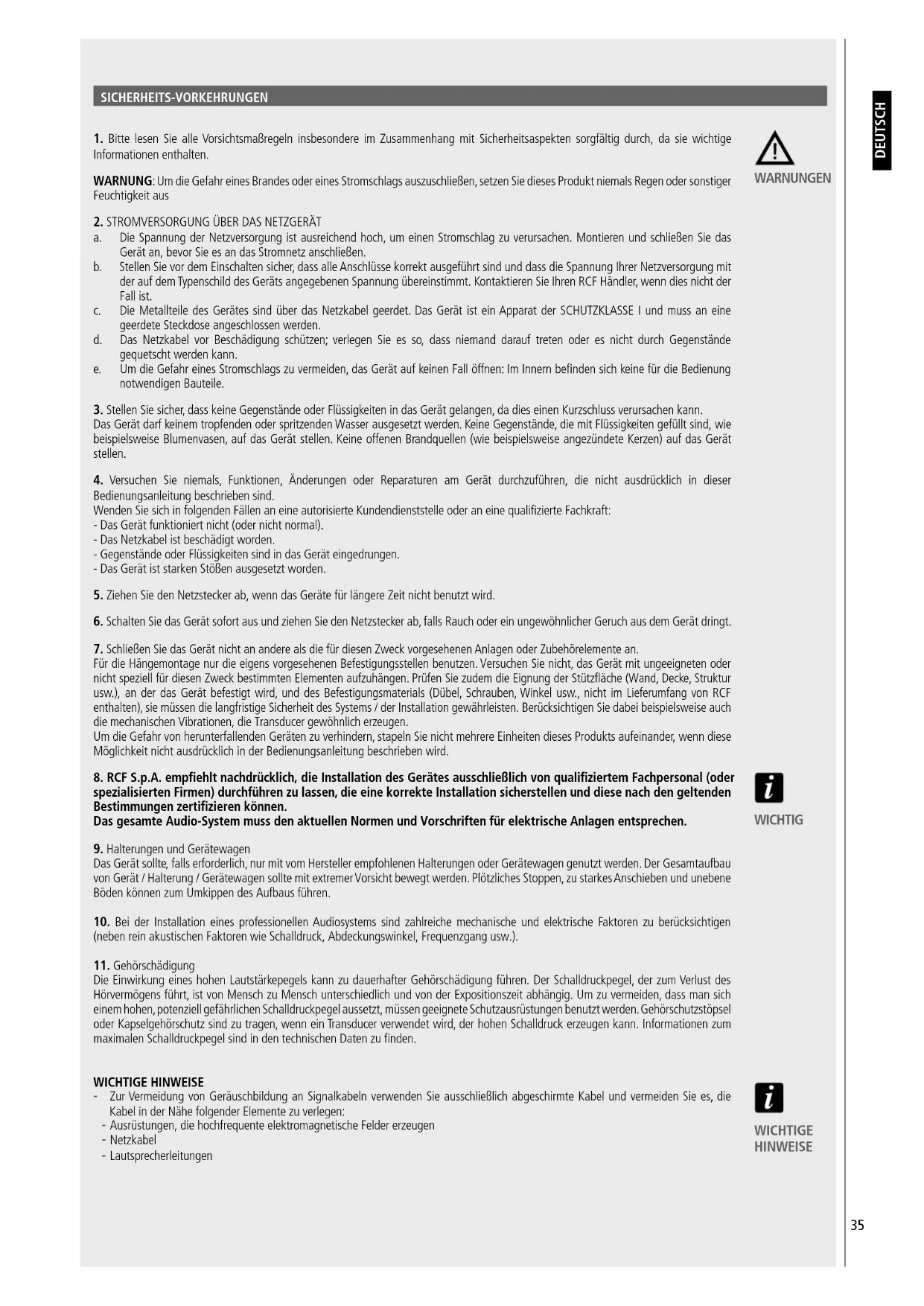

SICHERHEITS-VORKEHRUNGEN

1. Bitte lesen Sie alle Vorsichtsmaßregeln insbesondere im Zusammenhang mit Sicherheitsaspekten sorgfältig durch, da sie wichtige Informationen enthalten.

WARNUNG: Um die Gefahr eines Brandes oder eines Stromschlags auszuschließen, setzen Sie dieses Produkt niemals Regen oder sonstiger Feuchtigkeit aus

1. STROMVERSORGUNG ÜBER DAS NETZGERÄT

a. Die Spannung der Netzversorgung ist ausreichend hoch, um einen Stromschlag zu verursachen. Montieren und schließen Sie das Gerät an, bevor Sie es an das Stromnetz anschließen.
b. Stellen Sie vor dem Einschalten sicher, dass alle Anschlüsse korrekt ausgeführt sind und dass die Spannung Ihrer Netzversorgung mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmt. Kontaktieren Sie Ihren RCF Händler, wenn dies nicht der Fall ist.
c. Die Metallteile des Gerätes sind über das Netzkabel geerdet. Das Gerät ist ein Apparat der SCHUTZKLASSE I und muss an eine geerdete Steckdose angeschlossen werden.
d. Das Netzkabel vor Beschädigung schützen; verlegen Sie es so, dass niemand darauf treten oder es nicht durch Gegenstände gequetscht werden kann.
e. Um die Gefahr eines Stromschlags zu vermeiden, das Gerät auf keinen Fall öffnen: Im Innern befinden sich keine für die Bedienung notwendigen Bauteile.

1. Stellen Sie sicher, dass keine Gegenstände oder Flüssigkeiten in das Gerät gelangen, da dies einen Kurzschluss verursachen kann. Das Gerät darf keinem tropfenden oder spritzenden Wasser ausgesetzt werden. Keine Gegenstände, die mit Flüssigkeiten gefüllt sind, wie beispielsweise Blumenvasen, auf das Gerät stellen. Keine offenen Brandquellen (wie beispielsweise angezündete Kerzen) auf das Gerät stellen.
2. Versuchen Sie niemals, Funktionen, Änderungen oder Reparaturen am Gerät durchzuführen, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind.
   Wenden Sie sich in folgenden Fällen an eine autorisierte Kundendienststelle oder an eine qualifizierte Fachkraft:

- Das Gerät funktioniert nicht (oder nicht normal).

- Das Netzkabel ist beschädigt worden.

- Gegenstände oder Flüssigkeiten sind in das Gerät eingedrungen.

- Das Gerät ist starken Stößen ausgesetzt worden.

1. Ziehen Sie den Netzstecker ab, wenn das Geräte für längere Zeit nicht benutzt wird.

2. Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker ab, falls Rauch oder ein ungewöhnlicher Geruch aus dem Gerät dringt.

3. Schließen Sie das Gerät nicht an andere als die für diesen Zweck vorgesehenen Anlagen oder Zubehörelemente an.

Für die Hängemontage nur die eigens vorgesehenen Befestigungsstellen benutzen. Versuchen Sie nicht, das Gerät mit ungeeigneten oder nicht speziell für diesen Zweck bestimmten Elementen aufzuhängen. Prüfen Sie zudem die Eignung der Stützfläche (Wand, Decke, Struktur usw.), an der das Gerät befestigt wird, und des Befestigungsmaterials (Dübel, Schrauben, Winkel usw., nicht im Lieferumfang von RCF enthalten), sie müssen die langfristige Sicherheit des Systems / der Installation gewährleisten. Berücksichtigen Sie dabei beispielsweise auch die mechanischen Vibrationen, die Transducer gewöhnlich erzeugen.

Um die Gefahr von herunterfallenden Geräten zu verhindern, stapeln Sie nicht mehrere Einheiten dieses Produkts aufeinander, wenn diese Möglichkeit nicht ausdrücklich in der Bedienungsanleitung beschrieben wird.

1. RCF S.p.A. empfiehlt nachdrücklich, die Installation des Gerätes ausschließlich von qualifiziertem Fachpersonal (oder spezialisierten Firmen) durchführen zu lassen, die eine korrekte Installation sicherstellen und diese nach den geltenden Bestimmungen zertifizieren können.

Das gesamte Audio-System muss den aktuellen Normen und Vorschriften für elektrische Anlagen entsprechen.

1. Halterungen und Gerätewagen

Das Gerät sollte, falls erforderlich, nur mit vom Hersteller empfohlenen Halterungen oder Gerätewagen genutzt werden. Der Gesamtaufbau von Gerät / Halterung / Gerätewagen sollte mit extremer Vorsicht bewegt werden. Plötzliches Stoppen, zu starkes Anschieben und unebene Böden können zum Umkippen des Aufbaus führen.

1. Bei der Installation eines professionellen Audiosystems sind zahlreiche mechanische und elektrische Faktoren zu berücksichtigen (neben rein akustischen Faktoren wie Schalldruck, Abdeckungswinkel, Frequenzgang usw.).

2. Gehörschädigung

Die Einwirkung eines hohen Lautstärkepegels kann zu dauerhafter Gehörschädigung führen. Der Schalldruckpegel, der zum Verlust des Hörvermögens führt, ist von Mensch zu Mensch unterschiedlich und von der Expositionszeit abhängig. Um zu vermeiden, dass man sich einem hohen, potenziell gefährlichen Schalldruckpegel aussetzt, müssen geeignete Schutzausrüstungen benutzt werden. Gehörschutzstöpsel oder Kapselgehörschutz sind zu tragen, wenn ein Transducer verwendet wird, der hohen Schalldruck erzeugen kann. Informationen zum maximalen Schalldruckpegel sind in den technischen Daten zu finden.

WICHTIGE HINWEISE

- Zur Vermeidung von Geräuschbildung an Signalkabeln verwenden Sie ausschließlich abgeschirmte Kabel und vermeiden Sie es, die Kabel in der Nähe folgender Elemente zu verlegen:

- Ausrüstungen, die hochfrequente elektromagnetische Felder erzeugen

- Netzkabel

- Lautsprecherleitungen

WARNUNGEN

WICHTIG

WICHTIGE HINWEISE

SICHERHEITS-HINWEISE

• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf und sorgen Sie stets für ausreichende Luftzirkulation um das Gerät.
• Das Gerät nicht über längeren Zeitraum im Überlastbetrieb nutzen.
• Die Bedienelemente (Tasten, Knöpfe usw.) nie mit Gewalt bewegen.
• Für die Reinigung der Außenteile keine Lösungsmittel, Alkohol, Benzin oder andere flüchtige Substanzen verwenden.

WICHTIGE HINWEISE

Bevor Sie dieses Gerät anschließen und in Betrieb nehmen, lesen Sie die Bedienungsanleitung bitte sorgfältig durch und halten Sie diese für spätere Zwecke griffbereit. Die Bedienungsanleitung ist wesentlicher Bestandteil des Geräts und muss ihm auch beigefügt bleiben, wenn das Gerät den Besitzer wechselt, da es als Referenz für die korrekte Installation, die Benutzung und die Sicherheitsvorkehrungen dient. R.C.F S.p.A. übernimmt keine Haftung im Falle einer unsachgemäßen Installation und/oder Gebrauch des Gerätes.

WICHTIGE HINWEISE

GERÄTE-INFORMATION

Vielen Dank, dass Sie sich für den RCF mixing consoles Mixer entschieden haben.

Der L-PAD 12CX ist ein vielseitiger Audio-Mixer, der mit allen erforderlichen Tools für die Verarbeitung multiplier Audiosignale von einer Vielzahl von Quellen ausgestattet ist. Die Funktionen sind durch optionale Karten für die Implementierung von MP3 Audio-Playern-/Recordern oder Bluetooth Funktionen erweiterbar.

KLARER SOUND

In den RCF mixing consoles Geräten verbindet sich die professionelle „Sound-Kultur“ von RCF mit innovativem Design und hochspezialisierter Fertigung. Die RCF mixing consoles Mischpulte sorgen für klaren Sound, präzise Dynamik und extreme Vielfalt der Einsatzmöglichkeiten für professionelle Anwender. Die RCF mixing consoles Mixer lassen sich perfekt mit RCF Aktivlautsprechern kombinieren.

ZUVERLÄSSIGKEIT

Alle RCF mixing consoles Mixer werden während der Fertigung vier eingehenden instrumentellen Qualitätsprüfungen unterzogen. Ein Hörtest wird nach der Fertigstellung ausgeführt, gefolgt von einer letzten Qualitätskontrolle zur Feststellung von äußeren Mängeln, wie Kratzern oder Dellen. Durch dieses Verfahren wird außerordentliche Zuverlässigkeit gewährleistet und sichergestellt, dass das von Ihnen gekaufte Gerät höchste Qualität besitzt.

DESIGN

Im einzigartigen Design des RCF mixing consoles Mixers zeigt sich die typisch italienische Kreativität von RCF. Der RCF mixing consoles Mixer verbindet hervorragendes, modernes Design mit ergonomischer Gestaltung. Neben einem eindrucksvollen Aussehen wartet der Mixer auch mit einem originellen Seitenprofil auf, durch das er einfach und sicher gehandhabt werden kann.

MERKMALE

Eingänge 6 MIC XLR/Line-Eingänge mit 1/4" Klinke

(1, 2, 3, 4 Mono-Lines mit 5-6, 7-8 Stereo-Line Inserts)
4 Kompressoren (K. 1 - 4)
2 Stereo-Line-Eingänge mit ¼" Klinke (3-4, 5-6)
2 Stereo-Line-Eingänge mit ¼" Klinke oder RCA
1 2TK Eingang mit RCA
1 Stereo-Return mit 14 " Klinke

Ausgänge 1 2TK Ausgang mit RCA

1 MAIN MIX Stereo-Ausgang mit symmetrischem XLR und ¼" Klinke

1 CONTROL ROOM Stereo-Ausgang mit ¼" Klinke

1 PHONES Stereo-Ausgang mit ¼" Klinke

1 AUX SEND-Ausgang mit ¼" Klinke

1 FX SEND-Ausgang mit ¼" Klinke

Weitere Funktionen 1 Fußschalter-Anschluss mit 14 " Klinke für FX MUTE

3-Band EQ auf Monokanälen

2-Band EQ auf Stereokanälen 9-10, 11-12

1 AUX SEND

1 FX SEND

Interne Digitaleffekte: 99 Effekt-Presets einschließlich Echo, Echo+Verb, Tremolo, Plate, Chorus, Vocal, Rotary, Small Room,

(mit USB 1.1 Eingang für USB Flash Drive bis 32 GB), Bluetooth Connection Card

Internes Netzteil 100 V-240 V, 50-60 Hz, 40 W

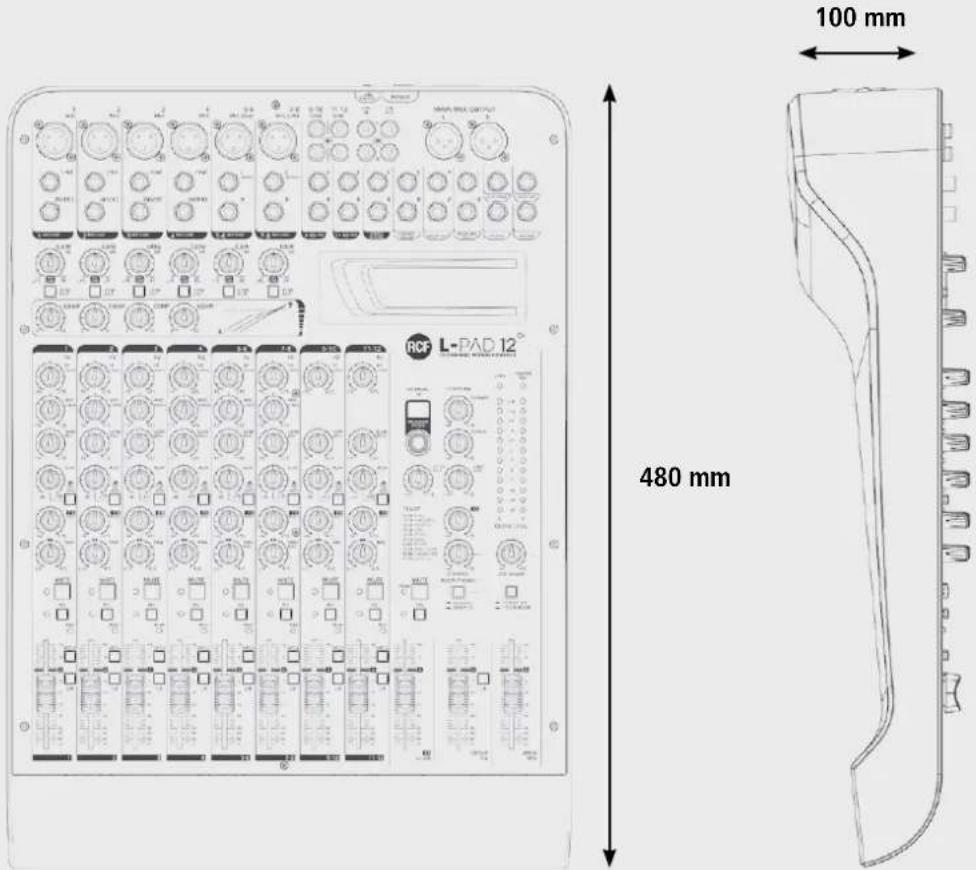

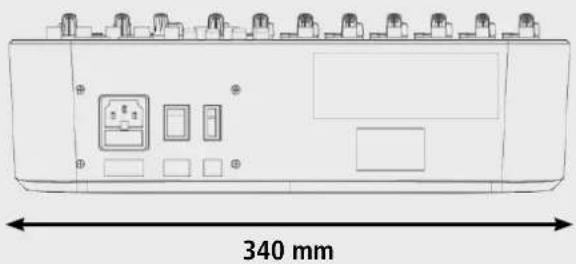

Physikalische Daten Abmessungen: L = 480 mm, W = 340 mm, H = 100 mm

Gewicht: 3,850 kg

FUNKTIONEN

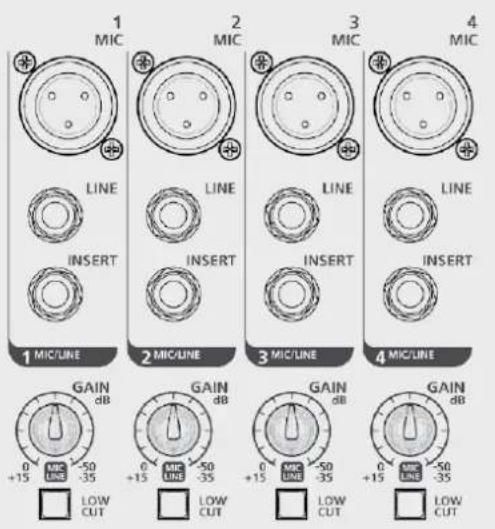

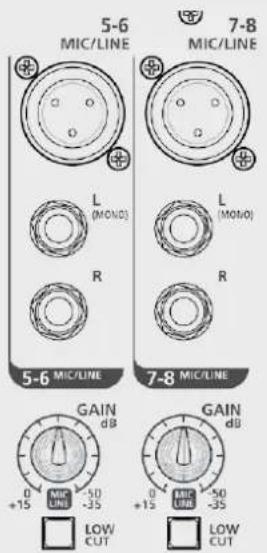

MIC Eingang (K. 1 - K. 7/8) Schließen Sie Ihre Mikrofone an diese symmetrischen XLR Verbinder an: Pin1=Masse, Pin2=Hot, Pin3=Cold. Diese Eingänge haben eine +48 V Phantomspeisung für Kondensator- oder Elektret-Mikrofone. Gain Regelung 0 dB/-50 dB

LINE Eingang (K. 1 - K. 4) Schließen Sie Ihre Line-Pegel-Geräte an diese TRS Klinken an: Tip=Hot, Ring=Cold, Sleeve=Masse. Diese Eingänge sind für externe Vorverstärker und DI-Boxen geeignet. Gain Regelung +15 dB/-35 dB

INSERT (K. 1 - K. 4) Die TRS Klinken: Tip=Send, Ring=Return, Sleeve=gemeinsame Masse ermöglichen die Signalabgabe über eine unsymmetrische Line an externe Geräte (z.B. Kompressoren) und leiten das verarbeitete Signal in den Kanal zurück.

GAIN (K. 1 - K. 6) Hiermit wird die Pegelverstärkung geregelt (0 dB/-50 dB für Mikrofoneingang und +15 dB/-35 dB für Line-Eingang während des Betriebs).

LOW CUT-Schalter: Betätigen Sie diese Taste, um die Frequenz unter 75 Hz zu senken, mit einer Flankensteilheit von 12 dB/oct. Das ist nützlich, um bei Gebrauch von Mikrofonen Rumpeln zu vermeiden.

1 MIC 2 MIC 3 MIC 4 LINE LINE LINE LINE LINE INSERT INSERT INSERT INSERT 1 MIC/LINE 2 MIC/LINE 3 MIC/LINE 4 MIC/LINE GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT

COMP COMP COMP COMP COMP

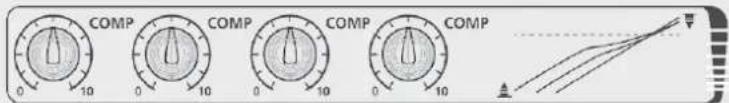

COMP (K. 1 - K. 4) Ein einzelnes Potenziometer steuert Kompressor-Threshold und Ratio.

5-6 MIC/LINE L (MONO) R 5-6 MIC/LINE GAIN dB 0 MIC LINE -50 -35 LOW CUT 7-8 MIC/LINE L (MONO) R 7-8 MIC/LINE GAIN dB 0 MIC LINE -50 -35 LOW CUT

9-10 LINE 11-12 LINE L R L R 9-10 LINE 11-12 LINE

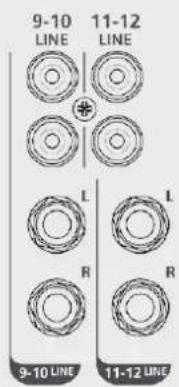

STEREO-LINE EINGANG

(K. 5/6 - K. 11/12) Schließen Sie Ihr Keyboard, Ihre Line-Pegel- oder Stereo-Geräte hier an. Gain Regelung +15 dB/-35 dB (K. 5/6 - K. 7/8). Der entsprechende Kanal arbeitet als Monokanal, wenn MIC Eingang 5-6 oder 7-8 benutzt wird.

RCA LINE EINGANG

(K. 9/10 - K. 11/12) Schließen Sie Ihre Low-level- oder Verbrauchergeräte wie CD Player, Computer oder Mobiltelefone hier an (Adapter erforderlich).

STEREO-RETURN Verbinden Sie Signale von externen Geräten wie beispielsweise FX Module mit diesen unsymmetrischen TRS-Klinken.

2TK EIN – 2TK AUS Diese

unsymmetrischen RCA-Verbinder eignen sich für den Anschluss von Audioplayern und Recordern.

FUNKTIONEN

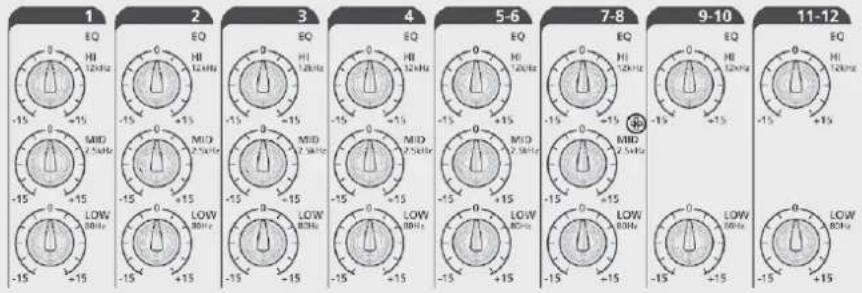

EQ: ein 3-Band EQ ist für Monokanäle verfügbar:

HI=±15 dB bei 12 kHz

MID=±15 dB bei 2,5 kHz

LOW=±15 dB bei 80 Hz

2-Band EQ für Stereokanäle:

HI = ±15 dB bei 12 kHz

LOW = ±15 dB bei 80 Hz

1 EQ HI 12kHz -15 +15 2 EQ HI 12kHz -15 +15 3 EQ HI 12kHz -15 +15 4 EQ HI 12kHz -15 +15 5-6 EQ HI 12kHz -15 +15 6-8 EQ HI 12kHz -15 +15 7-10 EQ HI 12kHz -15 +15 8-12 EQ HI 12kHz -15 +15 9-10 EQ HI 12kHz -15 +15 10-12 EQ HI 12kHz -15 +15

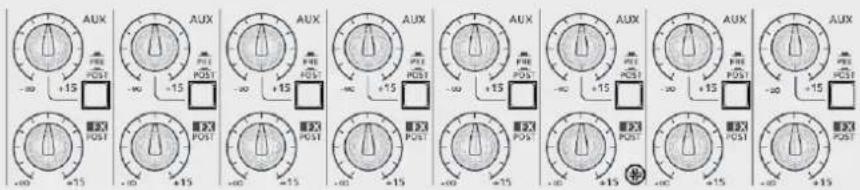

AUX: Ein Aux-Send, Pegel -∞ bis +15 dB. Das Signal wird zur AUX SEND Ausgangsbuchse geführt. Die POST/PRE Funktion bestimmt, ob das Signal nach der Fader-Position oder unabhängig davon extrahiert werden soll.

PRE/POST Schalter: Bei Loslassen des Schalters wird das Signal in der Pre-fader-Position (unabhängig vom Fader-Pegel) extrahiert; wird er gedrückt, wird das Signal in der Post-Fader-Position extrahiert (der Send-Pegel hängt vom Fader-Pegel ab).

FX SEND: Dieses Potentiometer gibt das Signal an die Vorrichtung für die internen Effekte ab. Das Signal wird auch zur FX Ausgangsbuchse geführt. Das Signal wird in Post-Fader-Position extrahiert.

AUX +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ -15 +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ + AUX +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15

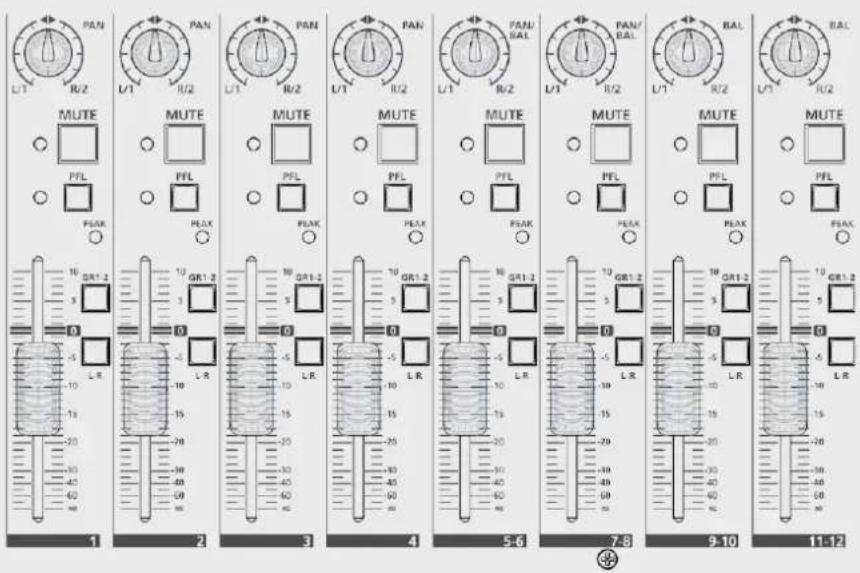

PAN oder PAN/BAL: Dieser Regler legt das Stereoklangbild für Monokanäle oder die Links-Rechts-Balance für Stereokanäle fest.

MUTE Schalter: Betätigen Sie diesen Schalter (rote LED ein), um den Kanal stummzuschalten.

PFL Schalter: Drücken Sie auf diesen Schalter, um das Signal über den PHONES Ausgang zu hören, auch wenn der Fader in der -∞ Position oder stummgeschaltet ist. Mit dieser Funktion kann der Kanaleingangspegel (siehe AUSGANGSPEGELANZEIGE) kontrolliert werden.

GROUP 1-2 Schalter: Drücken Sie auf diesen Schalter, um das Kanalsignal zum Audioausgang Group 1-2 zu führen. In diesem Fall legt der PAN/BAL Regler die zu GROUP 1 oder GROUP 2 geführte Signalmenge fest.

L-R Schalter: Betätigen Sie diesen Schalter, um das Kanalsignal zum MAIN MIX Ausgang zu führen.

FADER K. 1 – K. 4: MONO-Kanäle Pegelregler

FADER K. 5/6 – K. 7/8: MONO-/STEREO-Kanäle Pegelregler

FADER K. 9/10 - K. 11/12: STEREO-Kanäle

Pegelregler

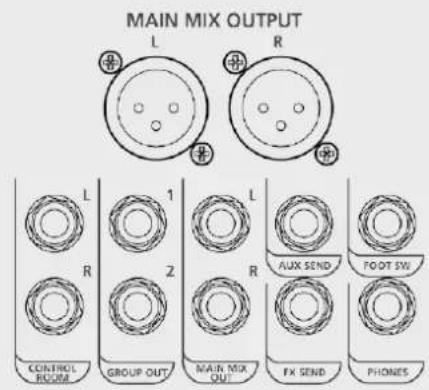

MAIN MIX Ausgang: Symmetrische XLR-Stecker. Schließen Sie Ihre Aktivlautsprecher oder Verstärker des Hauptbeschallungssystems (für Passivlautsprecher) hier an. Der Ausgangspegel beträgt +4 dBu. Dieses Ausgangssignal wird an der TRS-Klinke wiederholt.

CONTROL ROOM Ausgang: Schließen Sie Ihren Studiomonitor oder Lautsprecheranlagen vor Ort an diese TRS-Klinken an.

GROUP OUT Ausgang: TRS-Klinken. Hier die Lines anschließen, die nicht zu MAIN, sondern zu anderen Stellen oder Geräten zu führen sind.

AUX SEND Ausgang: Einen Wedge Bühnenmonitor oder externe FX-Einheit an diese TRS-Klinke anschließen. Das verarbeitete Signal von der FX-Einheit wird über die Stereo-Return-Klinken zum RCF mixing consoles Mixer zurückgeführt.

FX SEND Ausgang: Das zur internen FX gehende Signal wird in dieser TRS-Klinke für verschiedene Anwendungen repliziert. Wird die interne FX-Einheit nicht genutzt, kann FX SEND als zweites AUX SEND für den Anschluss eines weiteren Wedge Monitors verwendet werden.

PHONES: TRS Stereo-Klinke, Tip = Links, Ring = Rechts, Sleeve = gemeinsame Erde. Schließen Sie Ihren Kopfhörer hier an, um MAIN MIX oder PFL anzuhören, wenn die Taste gedrückt wird.

FUSSSCHALTER: TS Verbinder, Tip = FX, Sleeve = ERDE. Schließen Sie hier einen Fußschalter an. Drücken Sie einmal darauf, um die FX zu umgehen, drücken Sie erneut, um die FX wieder zu verwenden. Die gleiche Funktion ist für den FX MUTE Schalter verfügbar.

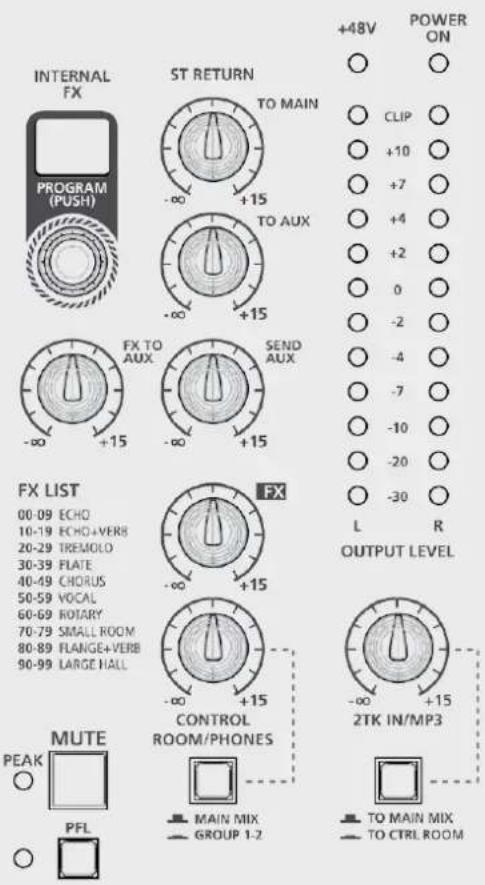

AUSGANGSPEGEL: Diese LED zeigen den MAIN MIX AUSGANGSPEGEL an. Unter CLIP Pegel halten, um zu vermeiden, dass Klangverzerrungen oder gefährliche Schallpegel entstehen.

ST RETURN Regler: Er legt den Signalpegel des STEREO RETURN Eingangs fest, der zum MAIN MIX Ausgang geführt wird.

TO AUX Regler: Er legt den Signalpegel des STEREO RETURN Eingangs fest, der zum AUX1 Ausgang geführt wird.

SEND AUX Regler: Dies ist der AUX SEND Master-Regler.

FX Regler: Dies ist der FX SEND Master-Regler.

CONTROL ROOM/PHONES Regler: Er legt den Signalpegel fest, der zum CONTROL ROOM- und zum PHONES-Ausgang geführt wird.

MAIN MIX-GROUP1-2 Schalter: Ist er in der oberen Position, können Sie den MAIN MIX über die CONTROL ROOM Lautsprecher anhören. Wenn er gedrückt wird, können Sie die GROUP1-2 über die CONTROL ROOM Lautsprecher anhören.

2TK IN/MP3 Regler: Er legt den Signalpegel vom 2TK IN Eingang oder von optionalen Karten (wie RCF mixing consoles Player, Recorder oder Bluetooth Cards) fest, der zum MAIN MIX Ausgang geführt wird.

TO MAIN MIX/TO CONTROL ROOM Schalter: legt fest, wohin das Signal von 2TK IN oder von optionalen Karten zu führen ist: zu MAIN MIX, wenn er in der oberen Position ist, zu CONTROL ROOM, wenn er gedrückt ist (untere Position).

INTERNAL FX PROGRAM Wahlschalter: Dieser Encoder kann zur Auswahl eines der im internen DSP vorhandenen 100 Effekte genutzt werden. Den Encoder betätigen, um die Auswahl zu bestätigen. Für die Auswahl des gewünschten Effektes siehe FX LIST.

FX TO AUX Regler: Er legt den Signalpegel des internen FX-Returns fest, der zum AUX geführt wird.

FADER GROUP 1-2: GROUP 1-2 Signalpegel-Regler. Das GROUP 1-2 Signal wird zum MAIN MIX geführt, wenn der L-R Schalter gedrückt wird.

FADER MAIN MIX: MAIN MIX-Ausgangspegel-Regler.

MAIN MIX OUTPUT L R L 1 R Z L AUX SEND FOOT SW CONTROL ROGUE GROUP OUT MAIN MIX OUT FX SEND PHONES

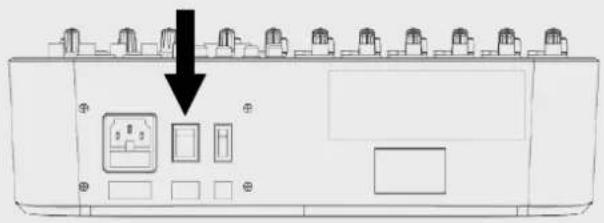

1. Schalten Sie Ihren RCF mixing consoles Mixer ein.
2. Stellen Sie alle Fader und Regler auf die Minimalposition (0 oder -∞)
3. Schließen Sie ein Mikrofon am XLR Verbinder - MIC Eingang von Kanal 1 an.
4. Schließen Sie Ihr Lautsprechersystem an den MAIN MIX Ausgang an und schalten Sie es ein.
5. Betätigen Sie den PFL Schalter. Singen Sie ins Mikrofon und verstellen Sie den GAIN Regler, bis der AUSGANGSPEGEL durch die LED angezeigt wird (alle grünen LED sollten leuchten und die erste gelbe LED sollte ab und zu aufleuchten).
6. Drücken Sie erneut auf den PFL Schalter, um den Vorgang abzubrechen.
7. Verstellen Sie den FADER auf die Position "0".
8. Prüfen Sie, ob der MUTE Schalter losgelassen ist (Kanal STUMMSCHALTUNG aufgehoben).
9. Betätigen Sie den L-R-Schalter, um das Kanalsignal zum MAIN MIX Ausgang zu führen.
10. Schieben Sie den MAIN MIX Fader vorsichtig hoch, um eine angemessene Lautstärke zu erreichen.
11. Genießen Sie die Qualität Ihres RCF mixing consoles Mixers.

Der RCF mixing consoles Mixer umfasst verschiedene leistungsstarke Tools, mit denen Sie die Soundqualität Ihrer Musik verbessern können.

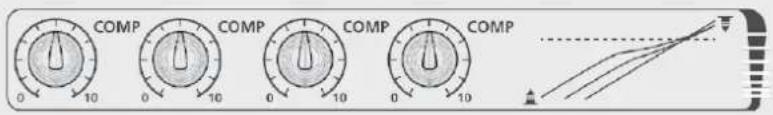

COMP: Drehen Sie den COMP Regler im Uhrzeigersinn, um dem Signal einen Kompressionseffekt hinzuzufügen. Dadurch kann der Spitzenbegrenzer des Kanals und die Gain-Dynamik schwacher Signale gesteuert werden.

COMP COMP COMP COMP COMP

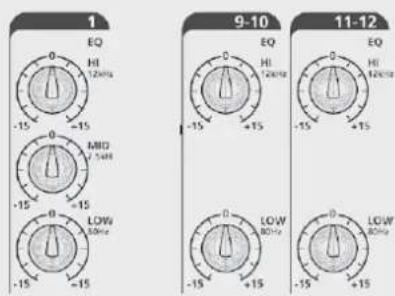

EQ: Ein 3-Band EQ ist für jeden Monokanal verfügbar, während für die Stereokanäle 9-10 und 11-12 ein 2-Band EQ verfügbar ist. Stellen Sie diese Parameter ein, um Geräuschfrequenzen zu senken oder gewünschte Klänge zu verstärken.

1 EQ HI 12kHz -15 -15 MID 7.5kHz -15 -15 LOW 80Hz -15 -15 9-10 EQ HI 12kHz -15 +15 -15 +15 9-12 EQ HI 12kHz -15 +15 -15 +15 LOW 80Hz -15 -15 LOW 80Hz

FUNKTIONEN

INTERNAL FX: Singen Sie weiter ins Mikrofon, drehen Sie den gelben FX Send im Uhrzeigersinn, bis die rote LED PEAK/MUTE gelegentlich aufleuchtet. Drehen Sie den Drehschalter für die INTERNEN FX PROGRAMME und drücken Sie darauf, um die Auswahl zu bestätigen (siehe FX LIST unten). Verstellen Sie den FX Knopf in die 12-Uhr-Position (der gelbe Knopf ganz rechts). Drehen Sie jetzt den FX RETURN Fader vorsichtig auf. Stoppen Sie beim gewünschten Pegel.

Es stehen zehn Effekt-Algorithmen mit jeweils zehn Varianten zur Verfügung:

ECHO: Ideal für Echoeffekte. Für Gesang und Blechbläser.

ECHO+VERB: Tieferer und raffinierterer Effekt als der ECHO Preset. Gibt Echo-Effekten mehr Hall.

TREMOLO: Idealer Gitarren-Effekt.

PLATE: Empfohlen für Snare Drums oder Perkussionsinstrumente wie Congas oder Timbales.

CHORUS: Probieren Sie es bei einer Akustikgitarre oder um einen satteren Stereoeffekt bei Background-Gesang zu erreichen

VOCAL: Ideal um Lead Gesang oder Soloinstrumenten mehr Tiefe und Intensität zu verleihen.

ROTARY: Großartig für Hammond-Orgeln oder Rhodes Pianos.

SMALL ROOM: Probieren Sie es bei kleinen Perkussionsinstrumenten wie Kastagnetten oder Klanghölzern

FLANGE+VERB: Großartig um bei elektrischen Gitarren besondere Effekte zu erreichen.

LARGE HALL: Gut für Stimmen, elektrische Gitarren und Hauptinstrumente, insbesondere für Balladen.

FX LIST

00-09 ECHO

10-19 ECHO+VERB

20-29 TREMOLO

30-39 PLATE

40-49 CHORUS

50-59 VOCAL

60-69 ROTARY

70-79 SMALL ROOM

80-89 FLANGE+VERB

90-99 LARGE HALL

ERHÄLTLICHES ZUBEHÖR

- RCF mixing consoles PLAYER Card: USB-Stick gestützte MP3 Player Card – Max. Kapazität: 32 GB (Art.Nr. 133 60 287)

- RCF mixing consoles Recorder Card: USB-Stick gestützte MP3 Player/Recorder Card - Max. Kapazität: 32 GB (Art.Nr. 133 60 288)

- RCF mixing consoles Bluetooth Card: Bluetooth Connection Card. Mithilfe dieser Karte können Sie Ihre Playlist vom Smartphone, Tablet oder jedem anderem Bluetooth Endgerät wiedergeben. (Art.Nr. 133 60 289)

MONTAGEZUBEHÖR

- Rackhalter (RCF Artikelnummer: 133 60 292)

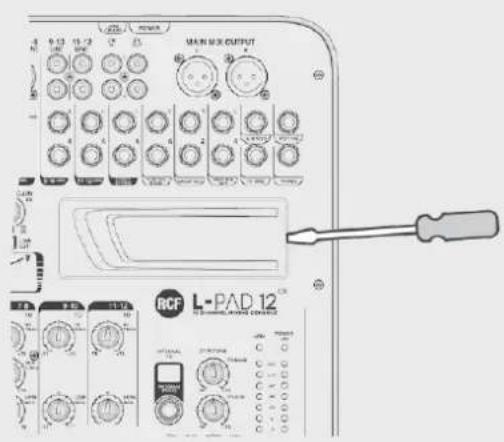

OPTIONALE KARTEN

OPTIONALE KARTEN FÜR DEN RCF mixing consoles Installation und Gebrauch

Drücken Sie mit einem kleinen Schlitzschraubendreher horizontal auf die rechte Seite der Kunststoffabdeckung und heben Sie sie vorsichtig ab.

Zur Installation einer RCF mixing consoles Bluetooth Card oder einer RCF mixing consoles Player Card schließen Sie das 5-Pin-Kabel, wie in der Abbildung gezeigt, an den 5-Pin-Anschluss am PCB an.

Zur Installation einer RCF mixing consoles Player/Recorder Card schließen Sie, wie in der Abbildung gezeigt, das 5-Pin-Kabel an den 5-Pin-Anschluss und das 3-Pin-Kabel an den 3-Pin-Anschluss am PCB an.

Wenn Sie jetzt die optionale Karte in ihren Slot einstecken, können Sie die zusätzlichen Funktionen nutzen.

RCF mixing consoles BLUETOOTH CARD: Aktivieren Sie die Bluetooth Funktion Ihres mobilen Endgerätes und drücken Sie auf den PAIR Taster auf der Karte. Ihr mobiles Endgerät erkennt die „BT2.1“ Bluetooth-Einheit. Koppeln Sie Ihr Endgerät mit der BT2.1 Einheit. Jetzt können Sie Ihre Lieblingsmusik abspielen.

Drehen Sie den Knopf mit der Bezeichnung 2TK/MP3 in die 12-Uhr-Position und prüfen Sie, ob der TO MAIN MIX/TO CTRL ROOM Schalter in der oberen Position ist. Versetzen Sie nun den MAIN MIX Fader vorsichtig auf den gewünschten Lautstärkepegel. Sie können die Lautstärke im Kartenpanel auch durch Betätigen der Tasten VOL+ und VOL- einstellen.

RCF mixing consoles PLAYER CARD: Kopieren Sie eine beliebige Anzahl von MP3 Dateien auf einen USB-Stick, die Dateien können auch in Ordnern enthalten sein (insges. max. 32 GB). Stecken Sie den USB-Stick in den USB-Eingang an der Karte, drücken Sie 2 Sekunden lang auf die PUSH&HOLD Taste, dann beginnt die Karte die erste Datei des ersten Ordners wiederzugeben. Im Display wird abwechselnd die Nummer der wiedergegebenen Datei und die Nummer des Ordners angezeigt. Betätigen Sie die Taste „◀“ oder „◀” um zum vorausgehenden oder zum nachfolgenden Titel zu springen. Halten Sie dieselben Tasten gedrückt, um einen anderen Ordner auszuwählen. Mit der PLAY/PAUSE Taste können Sie die Wiedergabe anhalten oder neu starten. Mit der Taste STOP können Sie die Wiedergabe stoppen. Drücken Sie mehrere Male auf die Loop-Taste ⟨→⟩, um die Zufallswiedergabe auszuwählen, den aktuellen Titel oder das gesamte Programm zu wiederholen.

Drehen Sie den Knopf mit der Bezeichnung 2TK/MP3 in die 12-Uhr-Position und prüfen Sie, ob der TO MAIN MIX/TO CTRL ROOM Schalter in der oberen Position ist. Versetzen Sie nun den MAIN MIX Fader vorsichtig auf den gewünschten Lautstärkepegel.

RCF mixing consoles PLAYER/RECORDER CARD: Kopieren Sie eine beliebige Anzahl von MP3 Dateien auf einen USB-Stick, sie können auch in Ordnern enthalten sein (insges. max. 32 GB). Stecken Sie den USB-Stick in den zugehörigen USB-Eingang an der Karte, und drücken Sie 2 Sekunden lang auf die PUSH&HOLD Taste. Die Karte beginnt dann mit der Wiedergabe der ersten Datei im ersten Ordner. Im Display wird die Nummer der wiedergegebenen Datei und die Nummer des Ordners angezeigt. Drücken Sie auf die Tasten „„ oder „„ um zur vorausgehenden oder nachfolgenden Musikdatei zu springen. Halten Sie dieselben Tasten gedrückt, um einen anderen Ordner auszuwählen. Die Karte ermöglicht es Ihnen, das auf MAIN MIX vorhandene Programm aufzuzeichnen: Drücken Sie einmal auf die REC Taste, dann ist das Board im „rec ready status“ (aufnahmebereit) und im Display blinkt die Anzeige REC; drücken Sie erneut auf REC, um die Aufzeichnung zu starten. Drücken Sie einmal auf die Taste PUSH&HOLD, um die Aufzeichnung zu stoppen; die Karte erstellt einen neuen Ordner im USB-Stick mit der Bezeichnung FrE01, wo die erstellten Dateien abgelegt werden. Mit der PLAY/PAUSE Taste können Sie die Wiedergabe anhalten oder neu starten. Drücken Sie mehrmals auf die Loop-Taste (→), um die Zufallswiedergabe auszuwählen, den aktuellen Titel oder das gesamte Programm zu wiederholen.

Drehen Sie den Knopf mit der Bezeichnung 2TK/MP3 in die 12-Uhr-Position und prüfen Sie, ob der TO MAIN MIX/TO CTRL ROOM Schalter in der oberen Position ist. Versetzen Sie nun den MAIN MIX Fader vorsichtig auf den gewünschten Lautstärkepegel.

Heben Sie die Kunststoffabdeckung mithilfe eines Schraubendrehers vorsichtig ab.

Stellen Sie sicher, dass jeder Verbinder an seiner vorgesehenen Position ist.

VDE NETZANSCHLUSSBUCHSE Netzanschlussbuchse für den Anschluss des Mixers an die Netzstromversorgung.

ON-OFF SCHALTER Zum Ein- und Ausschalten des Mixers

SCHALTER +48 V PHANTOMSPEISUNG Schaltet die +48 V

Phantomspeisung des Mikrofoneingangs ein und aus (K. 1 – K. 6). Die +48 V Phantomspeisung nur dann einschalten, wenn ein Kondensator oder Elektret-Mikrofon verwendet wird.

PHYSICAL SPECIFICATIONS / SPECIFICHE FISICHE / SPÉCIFICATIONS PHYSIQUES / ESPECIFICACIONES FÍSICAS / PHYSIKALISCHE DATEN

DIMENSIONS

DIMENSIONI

DIMENSIONS

DIMENSIONES

ABMESSUNGEN

340 mm

100 mm 480 mm RCF L-PAD 12° RCAE RICU GROUP 100 mm

Weight:

Peso:

Poids :

Peso:

Gewicht:

3.850 kg

SPECIFICATIONS / SPECIFICHE / SPÉCIFICATIONS / ESPECIFICACIONES / TECHNISCHE DATEN

SPECIFICATIONS

Mono channels

Microphone input

Frequency response

Distortion (THD+N)

Gain range

Max. input

LOW CUT

SNR

Phantom power

L-PAD 12CX

XLR balanced
