Produkttyp	Montagezubehör
Modell	AC ART V-BR
Marke	RCF
Kompatibilität	RCF ART Series Lautsprecher
Montageart	Wandmontage, Deckenmontage
Material	Stahl
Farbe	Schwarz
Maximale Tragfähigkeit	60 kg
Gewicht	1,5 kg
Lieferumfang	Halterung, 2 Schrauben mit Griffen (P), 2 Sechskantschrauben (V), 2 kleine Griffe (Q)
Befestigung am Lautsprecher	M10 Gewindeeinsätze
Winkelverstellung	Ja, vertikal
Arretierung	Mit 4 mm selbstschneidender Schraube (nicht im Lieferumfang)
Anwendung	Innenbereiche
Installationshinweise	Nur durch qualifiziertes Fachpersonal
Wartung	Regelmäßige Überprüfung der Befestigung

Häufig gestellte Fragen - V-BR ART 312 RCF

Welche Lautsprecher sind mit der AC ART V-BR Halterung kompatibel?

Die Halterung ist kompatibel mit allen Lautsprechern der RCF ART Serie, die über M10 Gewindeeinsätze verfügen.

Kann die Halterung auch an der Decke montiert werden?

Ja, die Halterung kann sowohl an der Wand als auch an der Decke montiert werden, sofern die Oberfläche ausreichend stabil ist.

Welches Werkzeug wird für die Montage benötigt?

Sie benötigen Bohrer, passende Dübel und Schrauben für die Wandbefestigung (nicht im Lieferumfang) sowie einen Inbusschlüssel oder Schraubendreher für die mitgelieferten Schrauben.

Wie wird der Lautsprecher an der Halterung befestigt?

Schrauben Sie die mitgelieferten Griffschrauben (P) oder Sechskantschrauben (V) in die M10 Gewindeeinsätze des Lautsprechers, jedoch nicht vollständig. Hängen Sie den Lautsprecher dann in die Schlitze der Halterung ein und ziehen Sie die Schrauben fest.

Kann der Neigungswinkel des Lautsprechers eingestellt werden?

Ja, der Neigungswinkel kann vertikal eingestellt werden. Bei der V-BR Version wird die gewünschte Position mit einer 4 mm selbstschneidenden Schraube (nicht im Lieferumfang) arretiert.

Ist die Halterung für den Außenbereich geeignet?

Die Halterung ist für den Innenbereich konzipiert. Bei Verwendung im Außenbereich müssen Sie Korrosionsschutzmaßnahmen ergreifen.

Welche maximale Last kann die Halterung tragen?

Die Halterung ist für Lautsprecher bis zu 60 kg ausgelegt.

Muss die Halterung regelmäßig gewartet werden?

Ja, überprüfen Sie regelmäßig die Befestigungsschrauben und die Stabilität der Montage, insbesondere nach mechanischen Belastungen.

Kann die Halterung auch für andere Marken verwendet werden?

Die Halterung ist speziell für RCF ART Lautsprecher entwickelt, kann aber möglicherweise auch mit anderen Lautsprechern mit M10 Gewindeeinsätzen und passendem Lochabstand verwendet werden.

Was ist bei der Montage an Gipskartonwänden zu beachten?

Verwenden Sie geeignete Dübel für Gipskarton und stellen Sie sicher, dass die Wand das Gewicht des Lautsprechers tragen kann. Im Zweifelsfall verstärken Sie die Wand oder montieren Sie die Halterung an einem stabileren Untergrund.

BEDIENUNGSANLEITUNG V-BR ART 312 RCF

RCF S.p.A

Via Raffaello Sanzio, 13 - 42124 Reggio Emilia - Italy

Tel.: [phone] Fax: [phone]

[e-mail] www.rcf.it

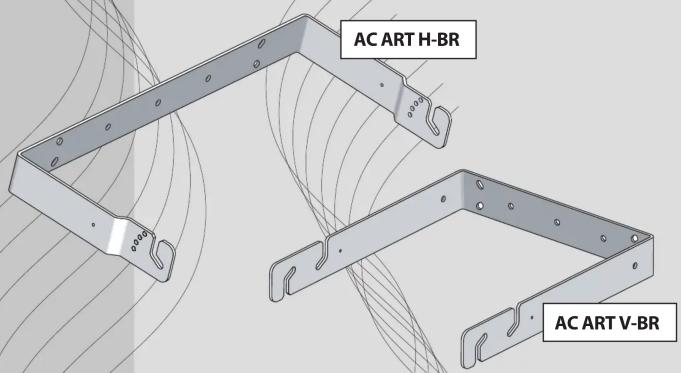

AC ART H-BR

AC ART V-BR

• MOUNTING ACCESSORY FOR ART SERIES SPEAKER CABINETS
• ACCESSORIO DI MONTAGGIO PER DIFFUSORI SERIE ART

• INSTALLATION AND OPERATION MANUAL
• MANUALE D'INSTALLAZIONE E D'USO

Except possible errors and omissions.

RCF S.p.A. reserves the right to make modifications without prior notice.

Salvo eventuali errori ed omissioni.

RCF S.p.A si riserva il diritto di apportare modifiche senza preavviso.

10307034 RevC

IMPORTANTE:

IMI ORRIANTE. Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza. L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Non collegare a questo diffusore apparecchi ed accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare e gli appositi punti di ancoraggio e non cercare di

appendere il diffusore con elementi non idonei o previsti allo scopo. Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

IMPORTANT NOTES:

IMPORTANT NOTES: Before connecting and using this product, please read this instruction manual carefully and keep it on hand for future reference. The manual is to be considered an integral part of this product and must accompany it when it changes ownership as a reference for correct installation and use as well as for the safety precautions.

RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.

WARNING: Do not connect this product to any equipment or accessories not foreseen.

For suspended installation, only use the dedicated anchoring points and do not try to hang this loudspeaker by using elements that are unsuitable or not specific for this purpose.

Also check the suitability of the support surface to which the product is anchored (wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.

RCF S.p.A. strongly recommends this product is only installed by professional qualified installers (or specialised firms) who can ensure a correct installation and certify it according to the regulations in force.

The entire audio system must comply with the current standards and regulations regarding electrical systems.

RCF S.p.A. Vi ringrazia per l'acquisto di questo prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.

ISTRUZIONI DI INSTALLAZIONE

- Si raccomanda di eseguire un'installazione sicura del diffusore, controllando che la superficie di fissaggio abbia una resistenza e solidità tale da supportare il peso del diffusore, in modo da evitare cadute che potrebbero compromettere l'incolumità di persone o strutture.

L'installazione dell'accessorio si articola nei punti seguenti (vedi disegno):

1. Utilizzando tasselli e viti appropriati (non forniti), fissare il supporto nel punto prescelto sulla parete. I tasselli da utilizzare devono essere accuratamente scelti in base al tipo di parete (cartongesso, mattoni forati, mattoni pieni, calcestruzzo, ecc.). Orientare l'accessorio come da disegno con le asole per l'inserimento del diffusore rivolte verso l'alto.

2. Avvitare le manopole (P) o le viti (V) fornite in dotazione negli inserti filettati M10 del diffusore, senza inserirle completamente.

3. Accoppiare il diffusore al supporto, inserendo i filetti delle viti (P) o (V) che sporgono dal diffusore nelle asole di supporto.

4. Regolare l'inclinazione del diffusore e serrare le manopole (P) o le viti (V).

ATTENZIONE: Non serrare eccessivamente le viti per il fissaggio del diffusore, per non rischiare di danneggiare gli inserti filettati M10.

5a. (H-BR) Utilizzare la manopola (Q) per bloccare l'angolazione del diffusore nella posizione scelta.

5b. (V-BR) Utilizzare una vite ∅ 4mm autofilettante (non fornita) che va inserita nel foro laterale (F) per bloccare l'angolazione del diffusore nella posizione scelta.

RCF S.p.A. would like to thank you for having purchased this product, which has been designed to guarantee reliability and high performance.

INSTALLATION INSTRUCTIONS

- You are recommended to install the speaker safety, checking that the fixing surface is resistant and solid enough to support the weight of the speaker, so as to prevent the risk of it falling that could put the safety of persons and structures in jeopardy.

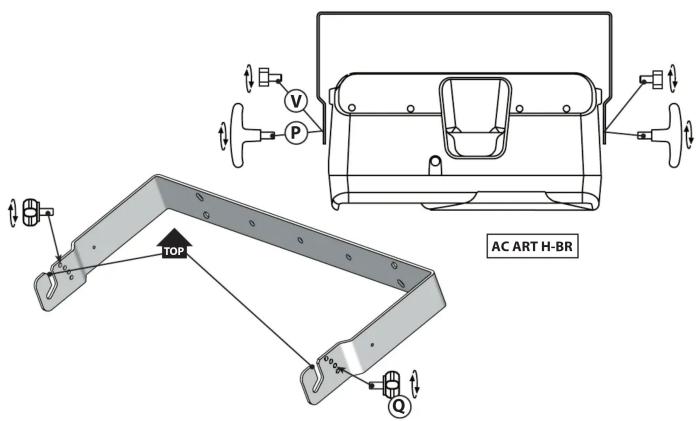

The accessory is installed as follows (see the figure):

1. Using suitable plugs and screws (not provided), fix the support at the chosen point on the wall. The plugs to be used must be chosen carefully depending on the type of wall (plasterboard, hollow bricks, solid bricks, concrete, matchboard panelling, etc.). Please install the accessory as per figure below, with the slots for the speaker insertion on top.

2. Screw the 2 screws-withknobs (P) or the hexa-head screws (V) supplied into the M10 threaded inserts of the speakers, without inserting them fully.

3. Couple the speaker to the support, inserting the threads of the screws (P) or (V) that protrude from the speaker in the slots of the support.

4. Adjust the angle of the speaker and tighten the screws (P) or (V) firmly.

WARNING: Do not tighten the screws to fix the speaker too tightly so as not to risk damaging the M10 threaded inserts.

5a. (H-BR) Use the 2 little nobs (Q) to lock the speaker on the correct angle.

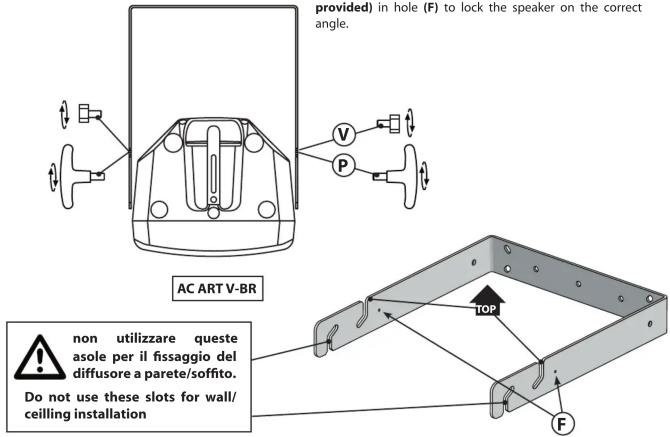

5b. (V-BR) If required use ∅ 4mm self-thread screw (not provided) in hole (F) to lock the speaker on the correct angle.
