LPAD 12CX - Table de mixage RCF - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Table de mixage RCF LPAD 12CX, 12 canaux, préamplis micro de haute qualité, EQ 3 bandes, effets intégrés.
Utilisation	Idéale pour les concerts, événements en direct, enregistrement studio, et applications de sonorisation.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les potentiomètres et faders, faire appel à un technicien agréé pour les réparations.
Sécurité	Utiliser uniquement avec une alimentation appropriée, éviter l'exposition à l'humidité, ne pas ouvrir l'appareil sans formation adéquate.
Informations générales	Poids léger, conception robuste, compatible avec divers équipements audio, garantie constructeur incluse.

FOIRE AUX QUESTIONS - LPAD 12CX RCF

Comment puis-je connecter ma source audio à la RCF LPAD 12CX ?

Utilisez les entrées XLR ou jack TRS situées à l'arrière de la table de mixage pour connecter vos sources audio. Assurez-vous que le câble est correctement branché et que le niveau de gain est adapté.

Pourquoi le son est-il faible lorsque j'utilise la table de mixage ?

Vérifiez le niveau de gain sur le canal concerné et assurez-vous que le fader de ce canal est au moins à mi-chemin. Vérifiez également que le master fader est correctement réglé.

Comment régler les effets audio sur la RCF LPAD 12CX ?

Utilisez le bouton d'effet sur le canal que vous souhaitez ajuster. Tournez le bouton pour sélectionner l'effet désiré et ajustez le niveau d'envoi d'effet pour obtenir le son souhaité.

La table de mixage ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Assurez-vous également que le bouton d'alimentation est activé.

Comment puis-je enregistrer le son à partir de la RCF LPAD 12CX ?

Vous pouvez utiliser la sortie enregistrement située à l'arrière de la table pour connecter un appareil d'enregistrement externe. Assurez-vous que le niveau de sortie est correctement ajusté pour éviter la saturation.

Est-il possible de connecter plusieurs microphones à la RCF LPAD 12CX ?

Oui, la RCF LPAD 12CX dispose de plusieurs entrées micro. Vous pouvez connecter jusqu'à 6 microphones en utilisant les entrées XLR disponibles.

Comment puis-je résoudre un problème de retour de son ?

Assurez-vous que les niveaux de gain et de volume ne sont pas trop élevés, ce qui pourrait causer un larsen. Positionnez également les microphones loin des haut-parleurs pour éviter les retours.

Que faire si un canal de la table de mixage ne fonctionne pas ?

Vérifiez le câblage et essayez de brancher une autre source audio sur ce canal. Si le problème persiste, consultez le manuel pour des conseils de dépannage ou contactez le support technique.

Comment puis-je égaliser le son sur la RCF LPAD 12CX ?

Utilisez les commandes d'égalisation (EQ) sur chaque canal pour ajuster les fréquences basses, médiums et aigües selon vos préférences. Faites des tests pour trouver le meilleur réglage pour votre environnement.

MODE D'EMPLOI LPAD 12CX RCF

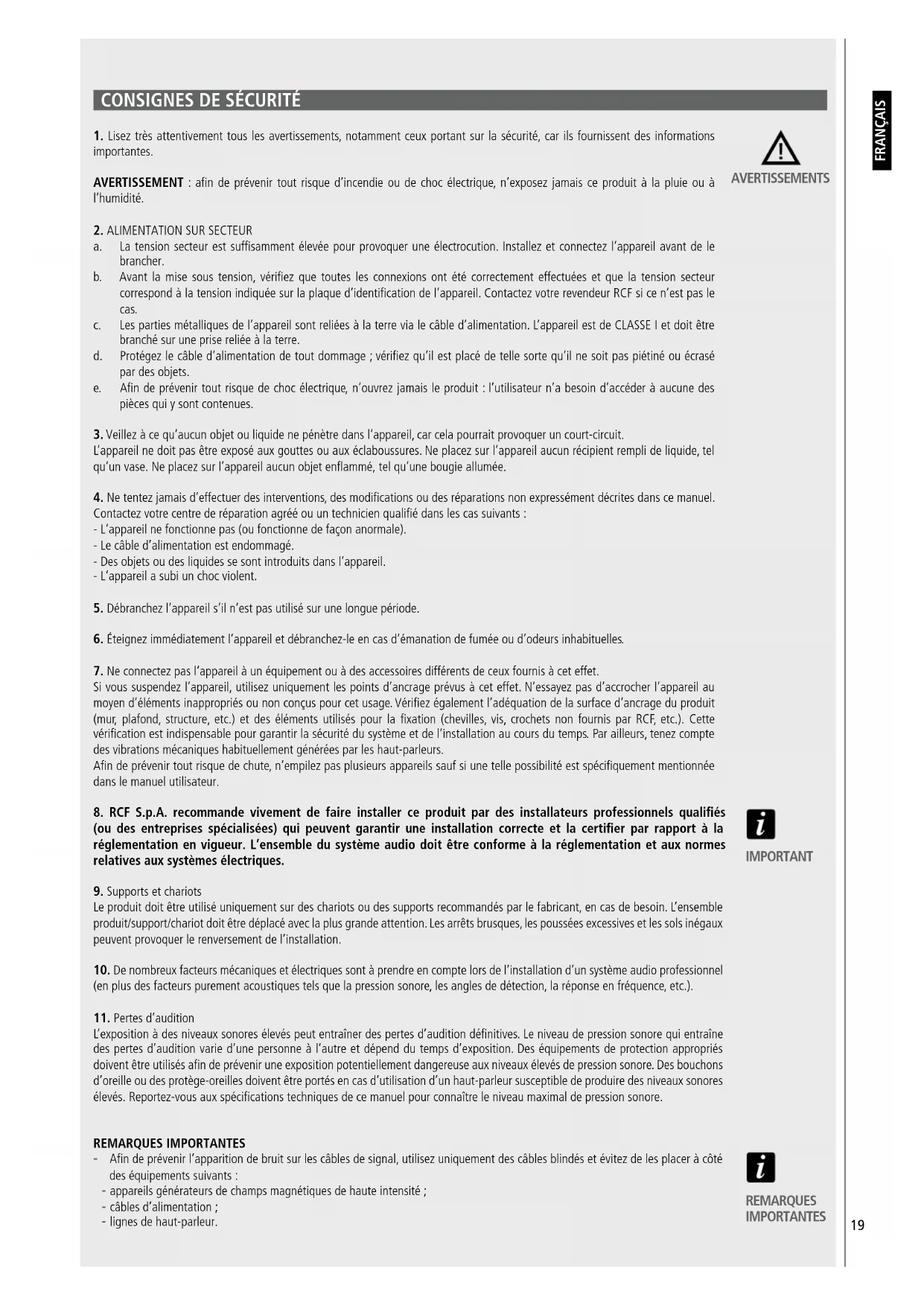

1. Lisez très attentivement tous les avertissements, notamment ceux portant sur la sécurité, car ils fournissent des informations importantes.

AVERTISSEMENT : afin de prévenir tout risque d'incendie ou de choc électrique, n'exposez jamais ce produit à la pluie ou à l'humidité.

AVERTISSEMENTS

2. ALIMENTATION SUR SECTEUR

a. La tension secteur est suffisamment élevée pour provoquer une électrocution. Installez et connectez l'appareil avant de le brancher.
b. Avant la mise sous tension, vérifiez que toutes les connexions ont été correctement effectuées et que la tension secteur correspond à la tension indiquée sur la plaque d'identification de l'appareil. Contactez votre revendeur RCF si ce n'est pas le cas.
c. Les parties métalliques de l'appareil sont reliées à la terre via le câble d'alimentation. L'appareil est de CLASSE I et doit être branché sur une prise reliée à la terre.
d. Protégez le câble d'alimentation de tout dommage ; vérifiez qu'il est placé de telle sorte qu'il ne soit pas piétiné ou écrasé par des objets.
e. Afin de prévenir tout risque de choc électrique, n'ouvrez jamais le produit : l'utilisateur n'a besoin d'accéder à aucune des pièces qui y sont contenues.

1. Veillez à ce qu'aucun objet ou liquide ne pénètre dans l'appareil, car cela pourrait provoquer un court-circuit.

L'appareil ne doit pas être exposé aux gouttes ou aux éclaboussures. Ne placez sur l'appareil aucun récipient rempli de liquide, tel qu'un vase. Ne placez sur l'appareil aucun objet enflammé, tel qu'une bougie allumée.

1. Ne tentez jamais d'effectuer des interventions, des modifications ou des réparations non expressément décrites dans ce manuel.

Contactez votre centre de réparation agréé ou un technicien qualifié dans les cas suivants :

- L'appareil ne fonctionne pas (ou fonctionne de façon anormale).

- Le câble d'alimentation est endommagé.

- Des objets ou des liquides se sont introduits dans l'appareil.

- L'appareil a subi un choc violent.

1. Débranchez l'appareil s'il n'est pas utilisé sur une longue période.

2. Éteignez immédiatement l'appareil et débranchez-le en cas d'émanation de fumée ou d'odeurs inhabituelles.

3. Ne connectez pas l'appareil à un équipement ou à des accessoires différents de ceux fournis à cet effet.

Si vous suspendez l'appareil, utilisez uniquement les points d'ancrage prévus à cet effet. N'essayez pas d'accrocher l'appareil au moyen d'éléments inappropriés ou non conçus pour cet usage. Vérifiez également l'adéquation de la surface d'ancrage du produit (mur, plafond, structure, etc.) et des éléments utilisés pour la fixation (chevilles, vis, crochets non fournis par RCF, etc.). Cette vérification est indispensable pour garantir la sécurité du système et de l'installation au cours du temps. Par ailleurs, tenez compte des vibrations mécaniques habituellement générées par les haut-parleurs.

Afin de prévenir tout risque de chute, n'empilez pas plusieurs appareils sauf si une telle possibilité est spécifiquement mentionnée dans le manuel utilisateur.

1. RCF S.p.A. recommande vivement de faire installer ce produit par des installateurs professionnels qualifiés (ou des entreprises spécialisées) qui peuvent garantir une installation correcte et la certifier par rapport à la réglementation en vigueur. L'ensemble du système audio doit être conforme à la réglementation et aux normes relatives aux systèmes électriques.

Le produit doit être utilisé uniquement sur des chariots ou des supports recommandés par le fabricant, en cas de besoin. L'ensemble produit/support/chariot doit être déplacé avec la plus grande attention. Les arrêts brusques, les poussées excessives et les sols inégaux peuvent provoquer le renversement de l'installation.

1. De nombreux facteurs mécaniques et électriques sont à prendre en compte lors de l'installation d'un système audio professionnel (en plus des facteurs purement acoustiques tels que la pression sonore, les angles de détection, la réponse en fréquence, etc.).

11. Pertes d'audition

L'exposition à des niveaux sonores élevés peut entraîner des pertes d'audition définitives. Le niveau de pression sonore qui entraîne des pertes d'audition varie d'une personne à l'autre et dépend du temps d'exposition. Des équipements de protection appropriés doivent être utilisés afin de prévenir une exposition potentiellement dangereuse aux niveaux élevés de pression sonore. Des bouchons d'oreille ou des protège-oreilles doivent être portés en cas d'utilisation d'un haut-parleur susceptible de produire des niveaux sonores élevés. Reportez-vous aux spécifications techniques de ce manuel pour connaître le niveau maximal de pression sonore.

REMARQUES IMPORTANTES

• Afin de prévenir l'apparition de bruit sur les câbles de signal, utilisez uniquement des câbles blindés et évitez de les placer à côté des équipements suivants :
• appareils générateurs de champs magnétiques de haute intensité ;
• câbles d'alimentation ;
• lignes de haut-parleur.

IMPORTANT

REMARQUES IMPORTANTES

PRÉCAUTIONS D'UTILISATION

• Éloignez l'appareil des sources de chaleur et veillez toujours à assurer une circulation d'air suffisante autour de lui.
• Ne surchargez pas l'appareil sur une longue période.
• Ne forcez jamais les commandes (boutons, potentiomètres, etc.).
• N'utilisez pas de solvants, d'alcool, de benzène ni d'autres substances volatiles pour le nettoyage des surfaces extérieures de l'appareil.

REMARQUES IMPORTANTES

Veuillez lire ce manuel d'utilisation avec attention et gardez-le à portée de main pour consultation ultérieure avant de connecter et d'utiliser l'appareil. Ce manuel est un composant du produit à part entière et, en cas de changement de propriétaire, il doit l'accompagner en tant que document de référence pour l'installation, l'utilisation et les consignes de sécurité. RCF S.p.A. décline toute responsabilité en cas d'installation et/ou d'utilisation incorrecte de l'appareil.

REMARQUES IMPORTANTES

INFORMATIONS RELATIVES À L'APPAREIL

Nous vous remercions d'avoir acheté le mélangeur RCF RCF mixing consoles.

Le L-PAD 12CX est un mélangeur audio polyvalent, doté de tous les outils nécessaires au traitement de multiples signaux audio issus de différentes sources. Ses capacités peuvent être étendues par l'ajout de cartes optionnelles permettant d'implémenter un lecteur/enregistreur MP3 ou des fonctions Bluetooth.

PURETÉ DU SON

Les produits RCF mixing consoles allient la tradition professionnelle de RCF en matière de « culture du son » avec une conception innovante et une fabrication spécialisée. Les consoles de mixage RCF mixing consoles garantissent une pureté du son, une dynamique sonore précise ainsi qu'une extrême flexibilité d'utilisation pour les professionnels passionnés de son. Les mélangeurs RCF mixing consoles sont conçus pour fonctionner parfaitement avec les haut-parleurs actifs RCF.

FIABILITÉ

Tous les mélangeurs RCF mixing consoles subissent des tests approfondis de qualité instrumentale lors de leur fabrication. Un test d'écoute est mené en fin de fabrication, puis un contrôle d'inspection final est effectué afin de détecter tout défaut d'aspect tel qu'une éraflure ou un coup. Ce processus garantit une fiabilité exceptionnelle et permet de s'assurer du très haut niveau de qualité de l'appareil que vous avez acheté.

DESIGN

La conception unique des mélangeurs RCF mixing consoles symbolise la créativité italienne caractéristique de RCF. Les mélangeurs RCF mixing consoles bénéficient d'un excellent design, à la fois moderne et ergonomique. En plus de leur aspect remarquable, le profil original des mélangeurs permet de les prendre en main aisément et en toute sécurité.

CARACTÉRISTIQUES

Entrées 6 entrées linéaires/MIC XLR avec jack 6,35 mm (lignes mono 1, 2, 3, 4 avec insertions de lignes stéréo 5-6 et 7-8)

4 compresseurs (Can. 1 - Can. 4)
2 entrées de ligne stéréo avec jack 6,35 mm (3-4, 5-6)
2 entrées de ligne stéréo avec jack 6,35 mm ou prise RCA
1 entrée 2TK avec prise RCA
1 retour stéréo avec jack 6,35 mm

Sorties

1 sortie 2TK avec prise RCA

1 sortie stéréo MAIN MIX avec XLR équilibré et jack 6,35 mm
1 sortie stéréo CONTROL ROOM avec jack 6,35 mm
1 sortie stéréo PHONES avec jack 6,35 mm
1 sortie AUX SEND avec jack 6,35 mm
1 sortie FX SEND avec jack 6,35 mm

Autres caractéristiques 1 connecteur de pédalier avec jack 6,35 mm pour le contrôle FX MUTE

1 égaliseur tri-bande sur les canaux mono
1 égaliseur bi-bande sur les canaux stéréo 9-10 et 11-12
1 contrôle AUX SEND
1 contrôle FX SEND

Effets numériques internes : 99 effets prédéfinis : Echo (écho), Echo+Verb (écho+réverbération), Tremolo (trémolo), Plate (plaque), Chorus (chœur), Vocal (voix), Rotary (tournant), Small Room (petite pièce), Flange+Verb (bride+réverbération),

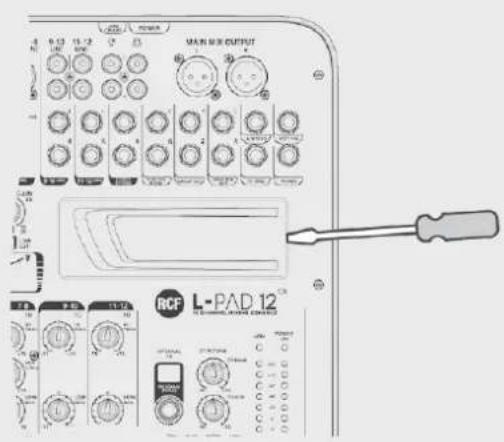

Emplacement pour carte optionnelle : carte lecteur MP3, carte lecteur/enregistreur MP3 (avec port USB 1.1 pour clé USB

de capacité maximale 32 Go), carte de connexion Bluetooth

Bloc d'alimentation interne 100-240 V, 50-60 Hz, 40 W

SpécificationsphysiquesDimensions : Long. = 480 mm, Larg. = 340 mm, Haut. = 100 mm

Poids : 3,850 kg

FONCTIONS

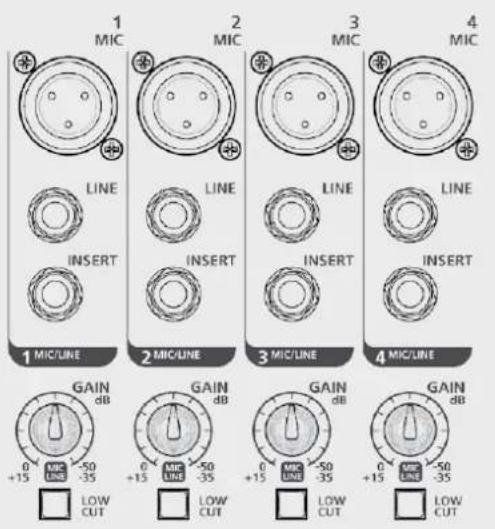

Entrée MIC (Can. 1 - Can. 7/8) Connectez vos micros aux connecteurs XLR équilibrés suivants : Broche 1 = Terre, Broche 2 = Point chaud, Broche 3 = Point froid. Ces entrées sont fournies avec une alimentation fantôme de +48 V pour les microphones à condensateur ou à électret Échelle de gain 0 dB/-50 dB

Entrée LINE (Can. 1 - Can. 4) Connectez vos appareils de niveau de ligne aux connecteurs jack TRS suivants : Pointe = Point chaud, Anneau = Point froid, Gaine = Terre. Ces entrées sont adaptées aux pré-amplificateurs externes et aux boîtiers DI. Échelle de gain +15 dB/-35 dB

INSERT (Can. 1 - Can. 4) Les connecteurs TRS suivants : Pointe = Envoi, Anneau = Retour, Gaine = Terre, permettent d'envoyer le signal sur des appareils externes (compresseurs, p. ex.) via une ligne non équilibrée et de retourner dans le canal le signal traité.

GAIN (Can. 1 - Can. 6) Permet de contrôler le niveau de gain (0 dB/-50 dB pour l'entrée MIC et +15 dB/-35 dB pour l'entrée LINE lors de leur utilisation).

Interrupteur LOW CUT : Appuyez sur ce bouton pour couper les fréquences inférieures à 75 Hz avec une pente de 12 dB/oct. Vous pourrez ainsi éliminer les bourdonnements qui apparaissent lors de l'utilisation de micros.

1 MIC 2 MIC 3 MIC 4 MIC/LINE LINE LINE LINE LINE INSERT INSERT INSERT 1 MIC/LINE 2 MIC/LINE 3 MIC/LINE 4 MIC/LINE GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT GAIN dB

COMP COMP COMP COMP COMP

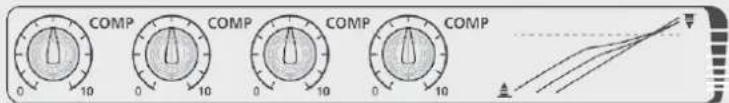

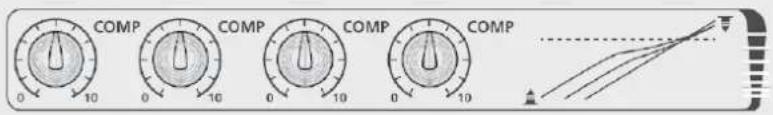

COMP (Can. 1 - Can. 4) Un seul potentiomètre permet de contrôler le seuil et le taux de compression.

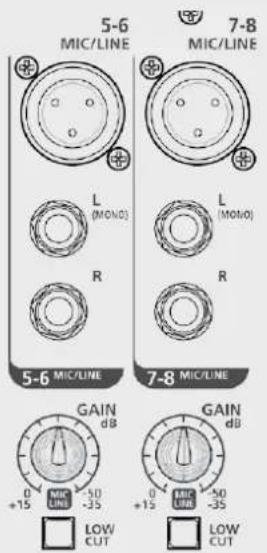

5-6 MIC/LINE L (MONO) R 5-6 MIC/LINE GAIN dB 0 +15 MIC LINE -50 -35 7-8 MIC/LINE L (MONO) R 7-8 MIC/LINE GAIN dB 0 +15 MIC LINE -50 -35 LOW CUT GAIN dB 0 +15 MIC LINE -50 -35 LOW CUT

9-10 LINE 11-12 LINE L R L R 9-10 LINE 11-12 LINE

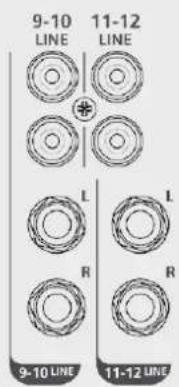

Entrée STEREO LINE

(Can. 5/6 - Can. 11/12) Permet de brancher le clavier et les équipements stéréo ou de niveau de ligne. Échelle de gain +15 dB/-35 dB (Can. 5/6 - Can. 7/8). Le canal correspondant fonctionne comme un canal mono lorsque l'entrée MIC 5-6 ou 7-8 est utilisée.

Entrée RCA LINE

(Can. 9/10 - Can. 11/12) Permet de brancher les équipements bas de gamme ou grand public, tels que les lecteurs de CD, les ordinateurs et les téléphones mobiles (adaptateur requis).

STEREO RETURN Permet de connecter les signaux issus d'appareils externes (modules FX, p.ex.) à ces jacks TRS non équilibrés.

2TK IN - 2TK OUT Ces

connecteurs RCA non équilibrés sont adaptés pour la connexion des lecteurs et enregistreurs audio.

FONCTIONS

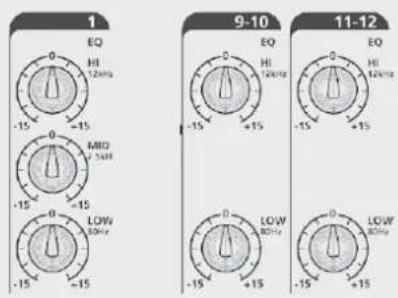

EQ : Un égaliseur tri-bande est disponible pour les canaux mono :

HI (aigus) = ±15 dB à 12 kHz

MID (médiums) = ±15 dB à 2,5 kHz

Un égaliseur bi-bande est disponible pour les canaux stéréo :

HI (aigus) = ±15 dB à 12 kHz

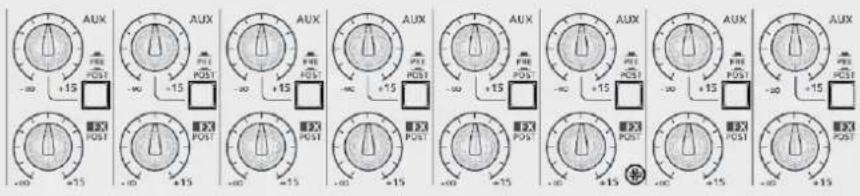

AUX : Départ auxiliaire (niveau : -∞ à +15 dB). Le signal est transmis vers le jack de sortie AUX SEND. La fonction POST/PRE détermine s'il faut extraire le signal d'après la position du fader ou indépendamment de celui-ci.

Bouton PRE/POST : Lorsque ce bouton est relâché, le signal est extrait en position pré-fader (indépendamment du niveau du fader). Lorsqu'il est enfoncé, le signal est extrait en position post-fader (le niveau d'émission dépend du niveau du fader).

FX SEND : Ce potentiomètre envoie le signal vers le composant des effets internes. Le signal est également transmis vers le jack de sortie FX. Le signal est extrait en position post-fader.

AUX +15 -∞ +15 -∞ AUX +15 -∞ +15 -∞ AUX +15 -∞ +15 -∞ AUX +15 -∞ +15 -∞ AUX +15 -∞ +15 -∞ AUX +15 -∞ +15 -∞ AUX +15 -∞ +15 +15

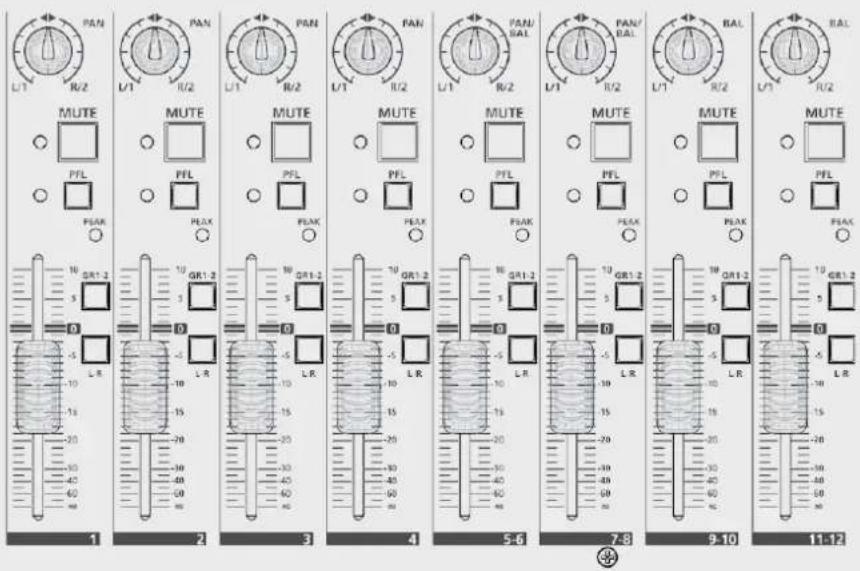

PAN ou PAN/BAL : Ce contrôle définit l'imagerie stéréo du signal pour les canaux mono ou l'équilibrage gauche-droite pour les canaux stéréo.

Bouton MUTE : Appuyez sur ce bouton (LED rouge allumée) pour couper le son du canal.

Bouton PFL : Appuyez sur ce bouton pour écouter le signal sur la sortie PHONES même si le fader est en position -∞ ou est coupé. Cette fonction permet de vérifier le niveau d'entrée du canal (cf. indicateur OUTPUT LEVEL).

Bouton GROUP 1-2 : Appuyez sur ce bouton pour transmettre le signal du canal vers la sortie audio GROUP 1-2. Dans ce cas, le contrôle de position PAN/BAL définit la quantité de signal transmis vers GROUP 1 ou GROUP 2.

Bouton L-R : Appuyez sur ce bouton pour transmettre le signal du canal vers la sortie MAIN MIX.

FADERS Can. 1 - Can. 4 : Contrôle du niveau des canaux MONO

FADERS Can. 5/6 - Can. 7/8 : Contrôle du niveau des canaux MONO/STEREO

FADERS Can. 9/10 - Can. 11/12 : Contrôle du niveau des canaux STEREO

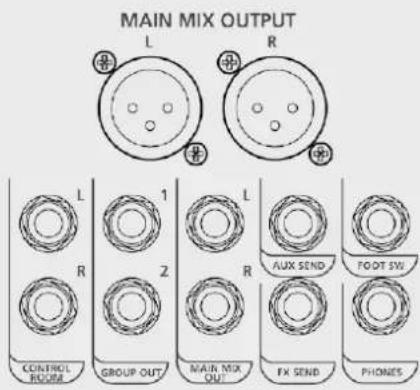

Sortie MAIN MIX : Ensemble de connecteurs équilibrés XLR mâles. Permet de brancher les haut-parleurs actifs ou l'amplificateur audio principal (pour les haut-parleurs passifs). Le niveau de sortie est de +4 dBu. Cette sortie est réémise sur le jack TRS.

Sortie CONTROL ROOM : Branchez sur ces jacks TRS votre moniteur de studio ou vos haut-parleurs locaux.

Sortie GROUP OUT : Branchez sur ces jacks TRS les lignes à acheminer vers les emplacements ou les appareils différents de MAIN.

Sortie AUX SEND : Branchez sur ce jack TRS un moniteur « wedge » de scène ou un appareil FX. Le signal issu de l'appareil FX est renvoyé après traitement sur le mélangeur RCF mixing consoles via les jacks STEREO RETURN.

Sortie FX SEND : Le signal transmis vers le FX interne est répliqué sur ce jack TRS pour une autre application. Si le FX interne n'est pas utilisé, la sortie FX SEND peut être utilisée comme deuxième sortie AUX SEND pour connecter un moniteur « wedge » supplémentaire.

PHONES : Jack TRS stéréo, Pointe = Gauche, Anneau = Droit, Gaine = Terre. Ce contrôle permet de brancher des écouteurs afin d'écouter les sorties MAIN MIX ou PFL lorsqu'il est appuyé.

FOOTSWITCH : Connecteur TS, Pointe = FX, Gaine = Terre. Permet de connecter un pédalier. Appuyez une première fois sur ce bouton pour ignorer le FX, puis une deuxième fois pour reprendre le FX. La même fonction existe pour le bouton FX MUTE.

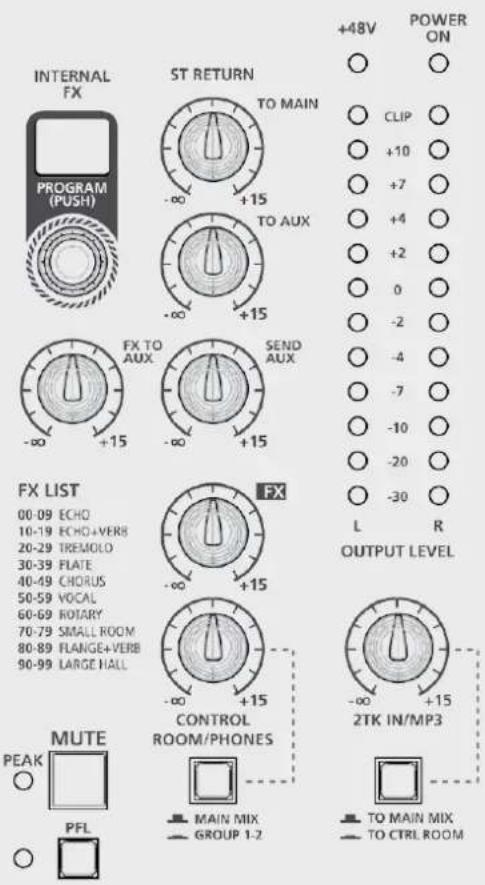

OUTPUT LEVEL: Ces LED indiquent le niveau de sortie MAIN MIX. Maintenez un niveau inférieur au niveau de saturation pour éviter de générer des distorsions ou des niveaux sonores dangereux.

Contrôle ST RETURN : Permet de définir le niveau du signal d'entrée STEREO RETURN transmis vers la sortie MAIN MIX.

Contrôle TO AUX : Permet de définir le niveau du signal d'entrée STEREO RETURN transmis vers la sortie AUX1.

Contrôle SEND AUX : Contrôle de niveau principal AUX SEND.

Contrôle FX : Contrôle de niveau principal FX SEND.

Contrôle CONTROL ROOM/PHONES : Permet de définir le niveau du signal transmis vers les sorties CONTROL ROOM et PHONE.

Interrupteur MAIN MIX-GROUP 1-2 : En position haute, permet d'écouter la sortie MAIN MIX via les haut-parleurs CONTROL ROOM. Lorsqu'il est enfoncé, permet d'écouter la sortie GROUP 1-2 via les haut-parleurs CONTROL ROOM.

Contrôle 2TK IN/MP3 : Permet de définir le niveau du signal issu de l'entrée 2TK IN ou de cartes optionnelles (telles que le lecteur-enregistreur RCF mixing consoles ou les cartes Bluetooth) transmis vers la sortie MAIN MIX.

Interrupteur TO MAIN MIX/TO CONTROL ROOM : Permet de définir la sortie vers laquelle doit être transmis le signal issu de l'entrée 2TK IN ou des cartes optionnelles : MAIN MIX lorsque cet interrupteur est en position haute, CONTROL ROOM lorsqu'il est enfoncé (en position basse).

Sélecteur INTERNAL FX PROGRAM : Cet encodeur permet de sélectionner l'un des 100 effets disponibles sur le DSP interne. Appuyez sur l'encodeur pour confirmer votre choix. Reportez-vous à la liste FX pour sélectionner l'effet requis.

Contrôle FX TO AUX : Permet de définir le niveau de signal du retour FX interne transmis vers la sortie AUX.

FADER GROUP 1-2 : Contrôle du niveau du signal GROUP 1-2. Le signal GROUP 1-2 est transmis vers la sortie MAIN MIX lorsque le bouton L-R est enfoncé.

FADER MAIN MIX : Contrôle du niveau de sortie MAIN MIX.

MAIN MIX OUTPUT L R L 1 R Z L AUX SEND FOOT SW CONTROL HOURS GROUP OUT MAIN MIX OUT FX SEND PHONES

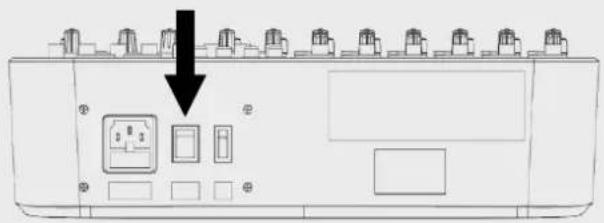

1. Allumez votre mélangeur RCF mixing consoles.
2. Réglez l'ensemble des faders et des contrôles sur leur position minimale (0 ou -∞).
3. Branchez un micro sur le connecteur XLR - entrée MIC du canal 1.
4. Connectez votre haut-parleur sur la sortie MAIN MIX et activez-le.
5. Appuyez sur le bouton PFL. Chantez dans le micro et réglez le contrôle GAIN jusqu'à ce que le niveau de sortie soit indiqué au moyen de LED (toutes les LED vertes doivent s'allumer et les premières LED jaunes doivent s'allumer par intermittences).
6. Appuyez à nouveau sur le bouton PFL pour annuler l'opération.
7. Réglez le fader sur la position « 0 ».
8. Vérifiez que le bouton MUTE est en position relâchée (canal UN-MUTED).
9. Appuyez sur le bouton L-R pour transmettre le signal du canal vers la sortie MAIN MIX.
10. Réglez doucement le fader MAIN MIX pour atteindre un niveau sonore acceptable.
11. Appréciez le niveau de qualité de votre mélangeur RCF mixing consoles.

Le mélangeur RCF RCF mixing consoles est doté de plusieurs outils puissants, destinés à améliorer encore davantage la qualité sonore de vos musiques.

COMP : Tournez le contrôle COMP dans le sens des aiguilles d'une montre pour ajouter un effet de compression au signal. Vous pouvez ainsi contrôler le pic de limite du canal et améliorer la dynamique dans les graves.

COMP COMP COMP COMP COMP

EQ : Un égaliseur tri-bande est disponible sur chaque canal mono, et un égaliseur bi-bande est disponible sur les canaux stéréo 9-10 et 11-12. Réglez ces paramètres afin d'éliminer les fréquences de bruit ou d'amplifier les sons souhaités.

1 EQ HI 12mA -15 -15 MID 54Hz -15 -15 LOW 80Hz -15 -15 9-10 EQ HI 12mA -15 +15 -15 +15 9-10 EQ HI 12mA -15 +15 -15 +15 11-12 EQ HI 12mA -15 +15 -15 +15 9-10 LOW 80Hz -15 -15 -15 +15 9-10 LOW 80Hz -15 +15

FONCTIONS

INTERNAL FX : Tout en chantant dans le micro, tournez le potentiomètre jaune FX SEND jusqu'à ce que la LED rouge PEAK/MUTE s'allume par intermittences. Tournez l'encodeur de sélection INTERNAL FX PROGRAM et enfoncez-le pour confirmer la sélection du FX requis (reportez-vous à la liste FX ci-dessous). Réglez le potentiomètre FX (bouton jaune situé le plus à droite) sur la position 12 heures. Montez doucement le fader FX RETURN. Arrêtez-vous au niveau souhaité.

Vous pouvez alors accéder à dix algorithmes d'effets spéciaux, comportant chacun dix variations :

ECHO (écho) : Convient parfaitement aux effets de retard. À utiliser pour la voix et les cuivres.

ECHO+VERB (écho + réverbération) : Effet plus profond et plus sophistiqué qu'ECHO. Il ajoute un effet de réverbération aux rebonds de retard.

TREMOLO (trémolo) : Effet de guitare parfait.

PLATE (plaque) : Recommandé pour les caisses claires ou les percussions telles que les congas ou les timbales.

CHORUS (choeur) : À essayer sur les guitares acoustiques ou pour créer un effet stéréo plus profond sur les chœurs.

VOCAL (voix) : Parfaitement adapté pour ajouter de la profondeur et de l'intensité au chanteur principal ou aux solos d'instruments.

ROTARY (tournant) : Idéal pour les orgues Hammond ou les pianos Rhodes.

SMALL ROOM (petite pièce) : À essayer sur les petites percussions comme les castagnettes ou les claves.

FLANGE+VERB (bride+réverbération) : Idéal pour obtenir des effets particuliers sur les guitares électriques.

LARGE HALL (grand hall) : Adapté à la voix, aux guitares électriques et aux instruments principaux, notamment pour les ballades.

FX LIST

00-09 ECHO

10-19 ECHO+VERB

20-29 TREMOLO

30-39 PLATE

40-49 CHORUS

50-59 VOCAL

60-69 ROTARY

70-79 SMALL ROOM

80-89 FLANGE+VERB

90-99 LARGE HALL

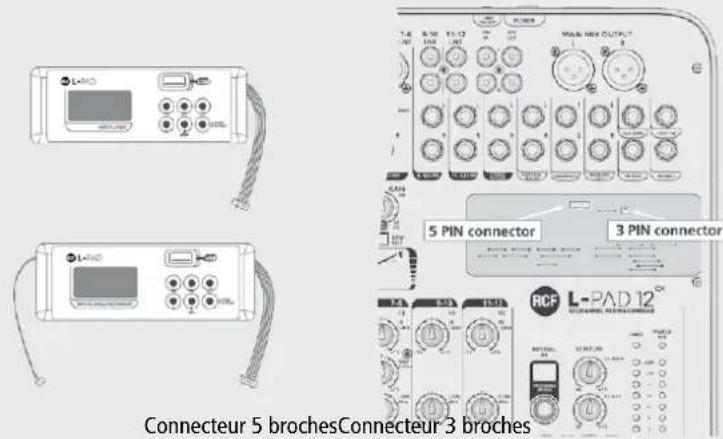

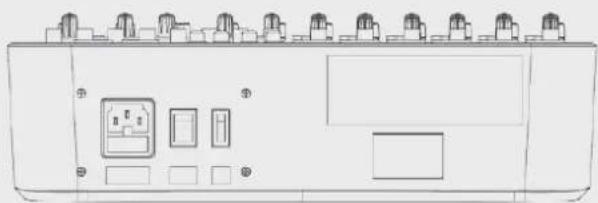

• Carte lecteur RCF mixing consoles : Carte lecteur MP3 basée sur stick USB – Capacité maximale : 32 Go (réf. : 133 60 287)
• Carte enregistreur RCF mixing consoles : Carte lecteur/enregistreur MP3 basée sur lecteur flash USB - Capacité maximale : 32 Go (réf. : 133 60 288)
• Carte Bluetooth RCF mixing consoles : Carte de connexion Bluetooth. Cette carte permet de jouer votre playlist depuis un smartphone, une tablette ou tout type de périphérique Bluetooth. (réf. : 133 60 289)

ACCESSOIRES DE MONTAGE

- Équerres de montage en rack (réf. : 133 60 292)

CARTES OPTIONNELLES

CARTES OPTIONNELLES RCF mixing consoles Installation et utilisation

À l'aide d'un petit tournevis plat, appuyez sur le côté droit de la protection plastique et enlevez-la délicatement.

Pour installer une carte Bluetooth RCF mixing consoles ou une carte lecteur RCF mixing consoles, branchez le câble 5 broches dans le connecteur 5 broches sur la carte PCB comme illustré.

Pour installer une carte lecteur/enregistreur RCF mixing consoles, branchez le câble 5 broches dans le connecteur 5 broches et le câble 3 broches dans le connecteur 3 broches sur la carte PCB comme illustré.

Placez ensuite la carte optionnelle dans son emplacement et profitez de ces nouvelles fonctionnalités.

CARTE BLUETOOTH RCF mixing consoles : Activez l'interface Bluetooth sur votre terminal mobile et appuyez sur le bouton PAIR de la carte. Votre terminal mobile reconnaîtra le périphérique Bluetooth « BT2.1 ». Appariez votre terminal avec ce périphérique. Vous pouvez désormais écouter vos musiques préférées.

Tournez dans le sens des aiguilles d'une montre le potentiomètre 2TK/MP3 jusqu'à la position 12 heures et vérifiez que l'interrupteur TO MAIN MIX/TO CTRL ROOM est en position haute. Montez doucement le fader MAIN MIX jusqu'au volume sonore souhaité. Vous pouvez également régler ce volume en appuyant sur les boutons VOL+ et VOL- situés sur le panneau de la carte.

CARTE LECTEUR RCF mixing consoles : sur votre ordinateur, copiez autant de fichiers mp3 que vous le souhaitez sur une clé USB, même s'ils sont stockés dans des dossiers (32 Go max.). Insérez la clé USB dans le connecteur USB dédié sur la carte, et maintenez enfoncé le bouton PUSH&HOLD pendant deux secondes. La carte commencera à lire le premier fichier du premier dossier. Le numéro du fichier et le numéro du dossier en cours de lecture s'afficheront alors alternativement. Appuyez sur le bouton « ◀◀ » ou sur le bouton « ▶▶ pour passer au le morceau précédent ou suivant. Maintenez ces boutons enfoncés pour modifier le dossier sélectionné. Appuyez sur le bouton PLAY/PAUSE pour mettre en pause ou reprendre la lecture. Appuyez sur le bouton STOP pour arrêter la lecture. Appuyez de manière répétée sur le bouton boucle (⇨) pour activer la lecture aléatoire et pour jouer en boucle le morceau en cours de lecture ou l'ensemble des morceaux.

Tournez dans le sens des aiguilles d'une montre le potentiomètre 2TK/MP3 jusqu'à la position 12 heures et vérifiez que l'interrupteur TO MAIN MIX/TO CTRL ROOM est en position haute. Montez doucement le fader MAIN MIX jusqu'au volume sonore souhaité.

CARTE LECTEUR/ENREGISTREUR RCF mixing consoles : sur votre ordinateur, copiez autant de fichiers mp3 que vous le souhaitez sur une clé USB, même s'ils sont stockés dans des dossiers (32 Go max.). Insérez la clé USB dans le connecteur USB dédié sur la carte, et maintenez enfoncé le bouton PUSH&HOLD pendant deux secondes. La carte commencera à lire le premier fichier du premier dossier. Le numéro du fichier et le numéro du dossier en cours de lecture s'afficheront alors. Appuyez sur le bouton « ◆ » ou sur le bouton « ➞ pour passer au le fichier musical précédent ou suivant. Maintenez ces boutons enfoncés pour modifier le dossier sélectionné. La carte permet d'enregistrer le programme musical présent sur MAIN MIX : appuyez une fois sur le bouton REC ; la carte prendra le statut « rec ready » (prêt à enregistrer) et l'indicateur REC s'affichera de manière clignotante. Appuyez à nouveau sur REC pour commencer l'enregistrement. Appuyez une fois sur PUSH&HOLD pour arrêter l'enregistrement. La carte créera sur la carte USB le dossier « FrE01 » où seront stockés les fichiers. Appuyez sur le bouton PLAY/PAUSE pour mettre en pause ou reprendre la lecture. Appuyez de manière répétée sur le bouton boucle (⇨) pour activer la lecture aléatoire et pour jouer en boucle le morceau en cours de lecture ou l'ensemble des morceaux.

Tournez dans le sens des aiguilles d'une montre le potentiomètre 2TK/MP3 jusqu'à la position 12 heures et vérifiez que l'interrupteur TO MAIN MIX/TO CTRL ROOM est en position haute. Montez doucement le fader MAIN MIX jusqu'au volume sonore souhaité.

Enlevez doucement la protection plastique à l'aide d'un tournevis.

Assurez-vous de connecter correctement chaque connecteur.

L-PAD 5 PIN connector 3 PIN connector Connecteur 5 brochesConnecteur 3 broches RCF L-PAD 12®

PRISE VDE CA Prise VDE CA pour la connexion du mélangeur à l'alimentation électrique CA.

INTERRUPTEUR MARCHE-ARRÊT Allume et éteint le mélangeur

INTERRUPTEUR FANTÔME +48 V Allume et éteint l'alimentation fantôme +48 V du microphone (Can. 1 - Can. 6). Allumez l'alimentation fantôme +48 V uniquement lorsque vous utilisez un microphone à condensateur ou à électret.

CONFIGURATION « LIVE »
