LPAD 12CX - Mixer RCF - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Mixer RCF LPAD 12CX, 12 canali, preamplificatori microfono di alta qualità, EQ a 3 bande, effetti integrati.
Utilizzo	Ideale per concerti, eventi dal vivo, registrazioni in studio e applicazioni di amplificazione sonora.
Manutenzione e riparazione	Controllare regolarmente le connessioni, pulire potenziometri e fader, rivolgersi a un tecnico autorizzato per le riparazioni.
Sicurezza	Utilizzare solo con un'alimentazione adeguata, evitare l'esposizione all'umidità, non aprire l'apparecchio senza formazione adeguata.
Informazioni generali	Peso leggero, design robusto, compatibile con vari dispositivi audio, garanzia del produttore inclusa.

Domande frequenti - LPAD 12CX RCF

Come posso collegare la mia sorgente audio al RCF LPAD 12CX?

Utilizzare gli ingressi XLR o jack TRS situati sul retro del mixer per collegare le sorgenti audio. Assicurarsi che il cavo sia collegato correttamente e che il livello di guadagno sia adeguato.

Perché il suono è basso quando uso il mixer?

Controllare il livello di guadagno sul canale interessato e assicurarsi che il fader di quel canale sia almeno a metà corsa. Verificare anche che il fader master sia regolato correttamente.

Come regolare gli effetti audio sul RCF LPAD 12CX?

Utilizzare la manopola degli effetti sul canale che si desidera regolare. Ruotare la manopola per selezionare l'effetto desiderato e regolare il livello di invio effetti per ottenere il suono voluto.

Il mixer non si accende, cosa fare?

Verificare innanzitutto che l'alimentazione sia collegata correttamente e che il cavo di alimentazione sia in buone condizioni. Assicurarsi inoltre che l'interruttore di accensione sia attivato.

Come posso registrare il suono dal RCF LPAD 12CX?

È possibile utilizzare l'uscita di registrazione situata sul retro del mixer per collegare un dispositivo di registrazione esterno. Assicurarsi che il livello di uscita sia regolato correttamente per evitare la saturazione.

È possibile collegare più microfoni al RCF LPAD 12CX?

Sì, il RCF LPAD 12CX dispone di più ingressi microfono. È possibile collegare fino a 6 microfoni utilizzando gli ingressi XLR disponibili.

Come posso risolvere un problema di feedback sonoro?

Assicurarsi che i livelli di guadagno e volume non siano troppo alti, poiché ciò potrebbe causare il feedback. Posizionare inoltre i microfoni lontano dagli altoparlanti per evitare i ritorni.

Cosa fare se un canale del mixer non funziona?

Controllare il cablaggio e provare a collegare un'altra sorgente audio su quel canale. Se il problema persiste, consultare il manuale per consigli di risoluzione o contattare l'assistenza tecnica.

Come posso equalizzare il suono sul RCF LPAD 12CX?

Utilizzare i controlli di equalizzazione (EQ) su ogni canale per regolare le frequenze basse, medie e alte secondo le proprie preferenze. Effettuare prove per trovare la migliore regolazione per l'ambiente.

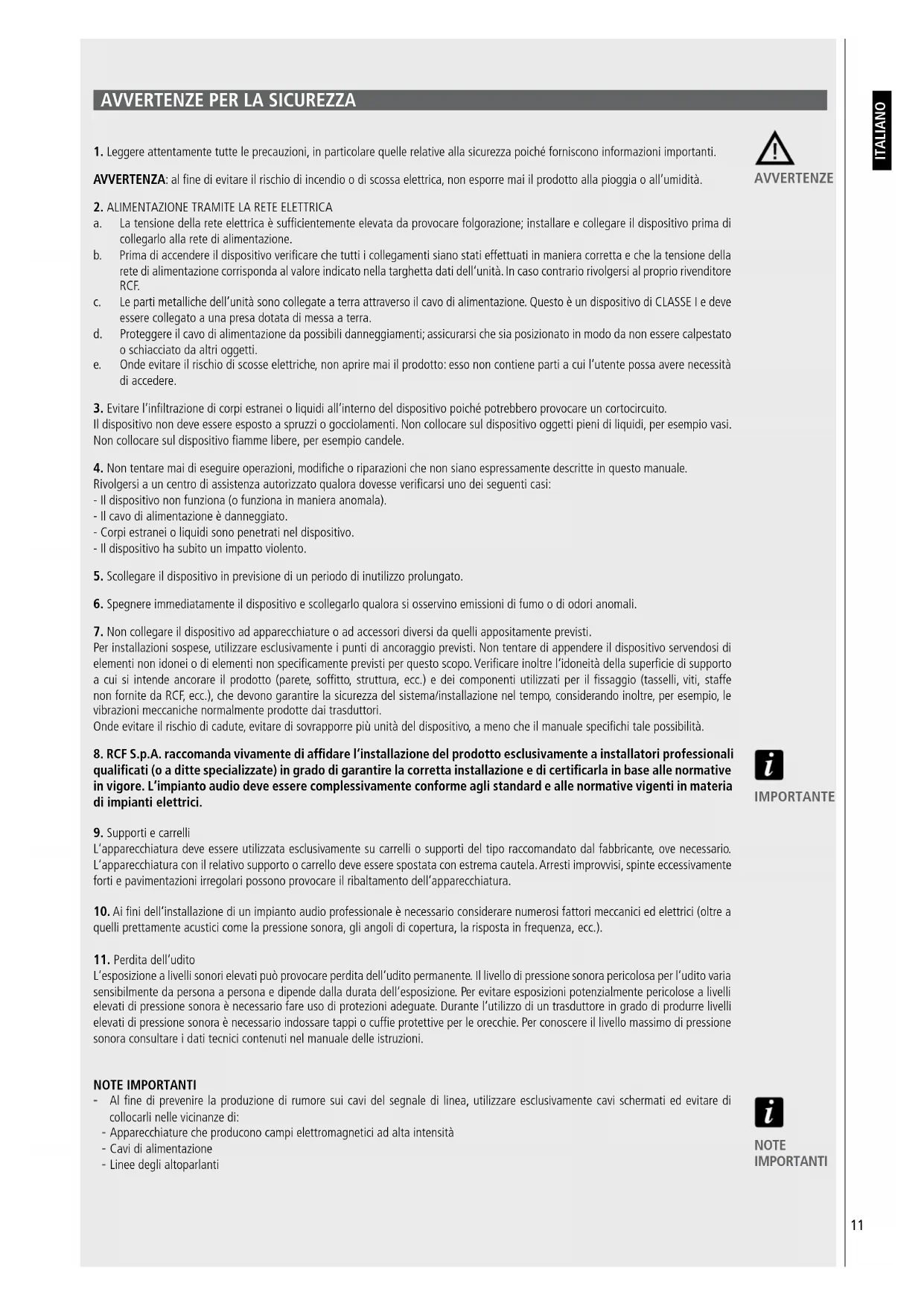

MANUALE UTENTE LPAD 12CX RCF

1. Leggere attentamente tutte le precauzioni, in particolare quelle relative alla sicurezza poiché forniscono informazioni importanti.

AVVERTENZA: al fine di evitare il rischio di incendio o di scossa elettrica, non esporre mai il prodotto alla pioggia o all'umidità.

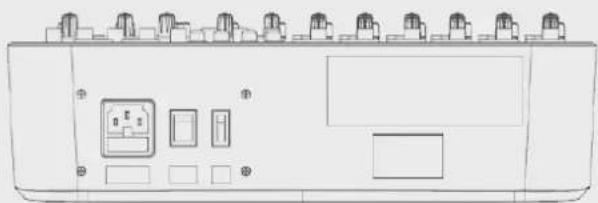

1. ALIMENTAZIONE TRAMITE LA RETE ELETTRICA

a. La tensione della rete elettrica è sufficientemente elevata da provocare folgorazione; installare e collegare il dispositivo prima di collegarlo alla rete di alimentazione.
b. Prima di accendere il dispositivo verificare che tutti i collegamenti siano stati effettuati in maniera corretta e che la tensione della rete di alimentazione corrisponda al valore indicato nella targhetta dati dell'unità. In caso contrario rivolgersi al proprio rivenditore RCF.
c. Le parti metalliche dell'unità sono collegate a terra attraverso il cavo di alimentazione. Questo è un dispositivo di CLASSE I e deve essere collegato a una presa dotata di messa a terra.
d. Proteggere il cavo di alimentazione da possibili danneggiamenti; assicurarsi che sia posizionato in modo da non essere calpestato o schiacciato da altri oggetti.
e. Onde evitare il rischio di scosse elettriche, non aprire mai il prodotto: esso non contiene parti a cui l'utente possa avere necessità di accedere.

1. Evitare l'infiltrazione di corpi estranei o liquidi all'interno del dispositivo poiché potrebbero provocare un cortocircuito.

Il dispositivo non deve essere esposto a spruzzi o gocciolamenti. Non collocare sul dispositivo oggetti pieni di liquidi, per esempio vasi. Non collocare sul dispositivo fiamme libere, per esempio candele.

1. Non tentare mai di eseguire operazioni, modifiche o riparazioni che non siano espressamente descritte in questo manuale.

Rivolgersi a un centro di assistenza autorizzato qualora dovesse verificarsi uno dei seguenti casi:

- Il dispositivo non funziona (o funziona in maniera anomala).

- Il cavo di alimentazione è danneggiato.

- Corpi estranei o liquidi sono penetrati nel dispositivo.

- Il dispositivo ha subito un impatto violento.

1. Scollegare il dispositivo in previsione di un periodo di inutilizzo prolungato.

2. Spegnere immediatamente il dispositivo e scollegarlo qualora si osservino emissioni di fumo o di odori anomali.

3. Non collegare il dispositivo ad apparecchiature o ad accessori diversi da quelli appositamente previsti.

Per installazioni sospese, utilizzare esclusivamente i punti di ancoraggio previsti. Non tentare di appendere il dispositivo servendosi di elementi non idonei o di elementi non specificamente previsti per questo scopo. Verificare inoltre l'idoneità della superficie di supporto a cui si intende ancorare il prodotto (parete, soffitto, struttura, ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF, ecc.), che devono garantire la sicurezza del sistema/installazione nel tempo, considerando inoltre, per esempio, le vibrazioni meccaniche normalmente prodotte dai trasduttori.

Onde evitare il rischio di cadute, evitare di sovrapporre più unità del dispositivo, a meno che il manuale specifici tale possibilità.

1. RCF S.p.A. raccomanda vivamente di affidare l'installazione del prodotto esclusivamente a installatori professionali qualificati (o a ditte specializzate) in grado di garantire la corretta installazione e di certificarla in base alle normative in vigore. L'impianto audio deve essere complessivamente conforme agli standard e alle normative vigenti in materia di impianti elettrici.

2. Supporti e carrelli

L'apparecchiatura deve essere utilizzata esclusivamente su carrelli o supporti del tipo raccomandato dal fabbricante, ove necessario. L'apparecchiatura con il relativo supporto o carrello deve essere spostata con estrema cautela. Arresti improvvisi, spinte eccessivamente forti e pavimentazioni irregolari possono provocare il ribaltamento dell'apparecchiatura.

1. Ai fini dell'installazione di un impianto audio professionale è necessario considerare numerosi fattori meccanici ed elettrici (oltre a quelli prettamente acustici come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

2. Perdita dell'udito

L'esposizione a livelli sonori elevati può provocare perdita dell'udito permanente. Il livello di pressione sonora pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare esposizioni potenzialmente pericolose a livelli elevati di pressione sonora è necessario fare uso di protezioni adeguate. Durante l'utilizzo di un trasduttore in grado di produrre livelli elevati di pressione sonora è necessario indossare tappi o cuffie protettive per le orecchie. Per conoscere il livello massimo di pressione sonora consultare i dati tecnici contenuti nel manuale delle istruzioni.

NOTE IMPORTANTI

- Al fine di prevenire la produzione di rumore sui cavi del segnale di linea, utilizzare esclusivamente cavi schermati ed evitare di collocarli nelle vicinanze di:

- Apparecchiature che producono campi elettromagnetici ad alta intensità

- Cavi di alimentazione

- Linee degli altoparlanti

AVVERTENZE

IMPORTANTE

NOTE IMPORTANTI

PRECAUZIONI D'USO

• Posizionare il dispositivo lontano da fonti di calore e assicurare sempre un'adeguata circolazione d'aria attorno ad esso.
• Non sottoporre il prodotto a sovraccarichi prolungati.
• Non forzare mai i comandi (pulsanti, manopole, ecc.).
• Non utilizzare solventi, alcool, benzene o altre sostanze volatili per la pulizia delle parti esterne del dispositivo.

NOTE IMPORTANTI

Prima di collegare e utilizzare il dispositivo, leggere attentamente questo manuale di istruzioni e conservarlo per consultazioni future. Il manuale è parte integrante del dispositivo e deve seguirlo anche nei passaggi di proprietà per permettere al nuovo proprietario di conoscere le modalità di installazione e d'uso e le avvertenze per la sicurezza. RCF S.p.A. declina ogni responsabilità per le conseguenze di un'installazione e/o utilizzo errati del dispositivo.

NOTE IMPORTANTI

INFORMAZIONI SUL DISPOSITIVO

Grazie per aver acquistato un mixer RCF mixing consoles.

L-PAD 12CX è un mixer audio versatile, dotato di tutti gli strumenti necessari per una corretta elaborazione di segnali audio multipli provenienti da diverse sorgenti. Le funzionalità sono espandibili mediante l'aggiunta di schede opzionali che consentono di implementare funzioni di riproduzione/registrazione audio MP3 o Bluetooth.

SUONO LIMPIDO

I dispositivi RCF mixing consoles combinano la "sound culture" professionale di RCF con l'innovazione del design e la fabbricazione dedicata. Le console di mixaggio RCF mixing consoles garantiscono un suono limpido, dinamiche del suono accurate e un'estrema versatilità d'uso per utenti professionali appassionati. I mixer RCF mixing consoles sono progettati per integrarsi in maniera ottimale con gli altoparlanti attivi RCF.

AFFIDABILITÀ

Durante la fabbricazione, tutti i mixer RCF mixing consoles sono sottoposti a quattro approfonditi test strumentali di qualità. Al termine della produzione viene eseguito un test di ascolto, seguito da un controllo finale della qualità volto a individuare eventuali difetti visibili quali graffi o ammaccature. Questo processo garantisce una straordinaria affidabilità e la massima qualità del dispositivo che avete appena acquistato.

DESIGN

L'esclusivo design dei mixer RCF mixing consoles è espressione della creatività RCF tipicamente italiana. I mixer RCF mixing consoles sono caratterizzati da un moderno design ergonomico di eccellente livello. Oltre ad essere esteticamente gradevoli, gli originali profili laterali dei mixer li rendono facili da impugnare in tutta sicurezza.

CARATTERISTICHE

Ingressi 6 ingressi MIC XLR/linea con connettore jack da 14 " (linee mono con insert 1, 2, 3, 4; linee stereo 5 - 6, 7 - 8)

4 compressori (C. 1 - 4)

2 ingressi di linea stereo con connettore jack da ¼" (5 - 6, 7 - 8)

2 ingressi di linea stereo con connettore jack da ¼" o RCA

1 ingresso 2TK con RCA

1 ritorno stereo con connettori jack da ¼"

Uscite

1 uscita 2TK con RCA

1 uscita stereo MAIN MIX con XLR bilanciato e connettori jack da ¼"

1 uscita stereo CONTROL ROOM con connettori jack da ¼"

1 uscita stereo PHONES con connettore jack da ¼"

1 uscita AUX SEND con connettore jack da ¼"

1 uscita FX SEND con connettore jack da 14 "

Altre caratteristiche 1 connettore jack da 14 per controllo a pedale per FX MUTE

EQ a tre bande sui canali mono

EQ a due bande sui canali stereo 9 - 10, 11 - 12

1 AUX SEND

1 FX SEND

Effetti digitali interni: 99 effetti preimpostati fra cui Echo, Echo+Verb, Tremolo, Plate, Chorus, Vocal, Rotary,

Slot per schede opzionali: scheda lettore MP3, scheda lettore/registratore MP3 (con porta USB 1.1 per USB

flash drive fino a 32 GB), scheda per connessione Bluetooth

PSU interna da 100 V-240 V, 50 - 60 Hz, 40 W

Specifiche fisiche Dimensioni: LUNGH. = 480 mm, LARGH. = 340 mm, ALT. = 100 mm

Peso: 3.850 kg

FUNZIONI

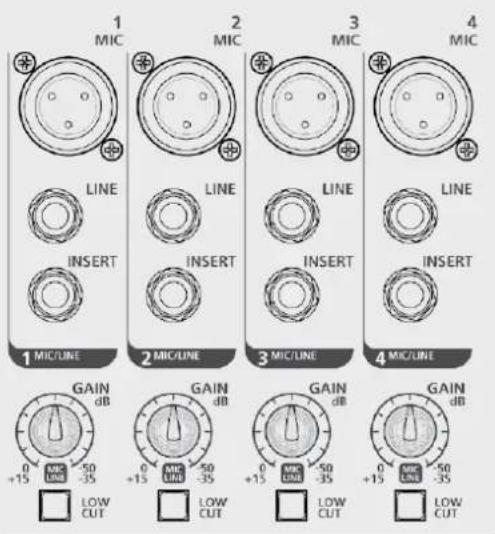

Ingresso MIC (C. 1 - C. 7/8) Consente di collegare i microfoni ai seguenti connettori XLR bilanciati: pin1=Massa, pin2=Caldo, pin3=Freddo. Questi ingressi sono dotati di alimentazione phantom a +48 V per microfoni a condensatore o electret. Scala guadagno 0 dB/-50 dB

Ingresso LINE (C. 1 - C. 4) Consente di collegare i dispositivi a livello di linea ai seguenti connettori TRS: punta=Caldo, anello=Freddo, manica=Massa. Questi ingressi sono indicati per preamplificatore esterno e DI-box. Scala guadagno +15 dB/-35 dB

INSERT (C. 1 - C. 4) Questi connettori TRS: punta=invio, anello=ritorno, manica=massa comune consentono di inviare il segnale, attraverso una linea non bilanciata, a dispositivi esterni (cioè un compressore) e di inviare nuovamente il segnale elaborato al canale.

GAIN (C. 1 - C. 6) Controlla il guadagno del livello (0 dB/-50 dB per l'ingresso del microfono e +15 dB/-35 dB per l'ingresso linea quando utilizzato).

Pulsante LOW CUT: premere questo pulsante per ridurre la frequenza al di sotto di 75 Hz con una pendenza di 12 dB/ott. Si tratta di una funzione utile per prevenire i rimbombi durante l'uso dei microfoni.

1 MIC 2 MIC 3 MIC 4 MIC LINE LINE LINE LINE INSERT INSERT INSERT 1 MIC/LINE 2 MIC/LINE 3 MIC/LINE 4 MIC/LINE GAIN dB 0 -50 +15 -35 GAIN dB 0 -50 +15 -35 GAIN dB 0 -50 +15 -35 GAIN dB 0 -50 +15 -35 LOW CUT LOW CUT LOW CUT

COMP COMP COMP COMP COMP

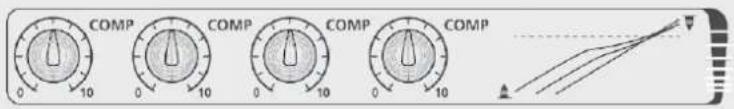

COMP (C. 1 – C. 4). Un unico potenziometro controlla sia la soglia del compressore sia il rapporto di compressione.

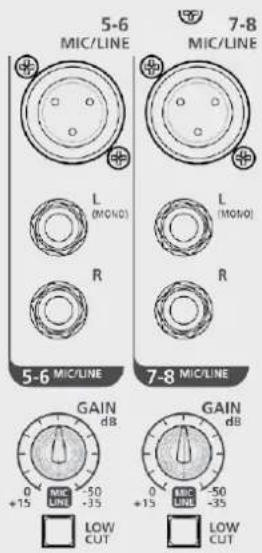

5-6 MIC/LINE L (MON) R 5-6 MIC/LINE 7-8 MIC/LINE L (MON) R 7-8 MIC/LINE GAIN dB 0 MIC LINE -50 +15 -35 GAIN dB 0 MIC LINE -50 +15 -35 LOW CUT GAIN dB 0 MIC LINE -50 +15 -35 LOW CUT

9-10 LINE 11-12 LINE L L R R 9-10 LINE 11-12 LINE

Ingresso STEREO LINE

(C. 5/6 - C. 11/12) Consente di collegare una tastiera o dispositivi stereo a livello di linea. Scala guadagno +15 dB/-35 dB (C. 5/6 - C. 7/8). Durante l'uso degli ingressi MIC 5 - 6 o 7 - 8, i canali corrispondenti funzionano come canali mono.

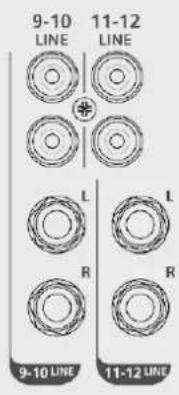

Ingresso RCA LINE

(C. 9/10 - C. 11/12) Consente di collegare dispositivi a basso livello e dispositivi commerciali come lettori CD, computer o telefoni cellulari (è necessario un adattatore).

STEREO RETURN Collega i segnali provenienti da dispositivi esterni, per esempio moduli FX, a questi connettori TRS non bilanciati.

2TK IN - 2TK OUT. Questi connettori RCA non bilanciati sono indicati per il collegamento di dispositivi di riproduzione e registrazione audio.

FUNZIONI

EQ: per i canali mono è disponibile una funzione di EQ a tre bande:

HI=±15 dB a 12 kHz

MID=±15 dB a 2,5 kHz

LOW=±15 dB a 80 Hz

EQ a due bande per i canali stereo:

AUX: è un comando di mandata ausiliaria, livello da -∞ a +15 dB. Il segnale viene inviato al connettore jack dell'uscita AUX SEND. La funzione POST/PRE determina se estrarre il segnale secondo la posizione del fader o indipendentemente da essa.

Pulsante PRE/POST: rilasciando il pulsante, il segnale viene estratto in posizione pre-fader (indipendentemente dal livello del fader); premendo il pulsante, il segnale viene estratto dalla posizione post-fader (il livello di invio dipende dal livello del fader).

FX SEND: questo potenziometro invia il segnale al dispositivo effetti interno. Il segnale viene diretto anche verso il connettore jack dell'uscita FX. Il segnale viene estratto in posizione post-fader.

AUX +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ -15 +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ + AUX +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15 -∞ +15

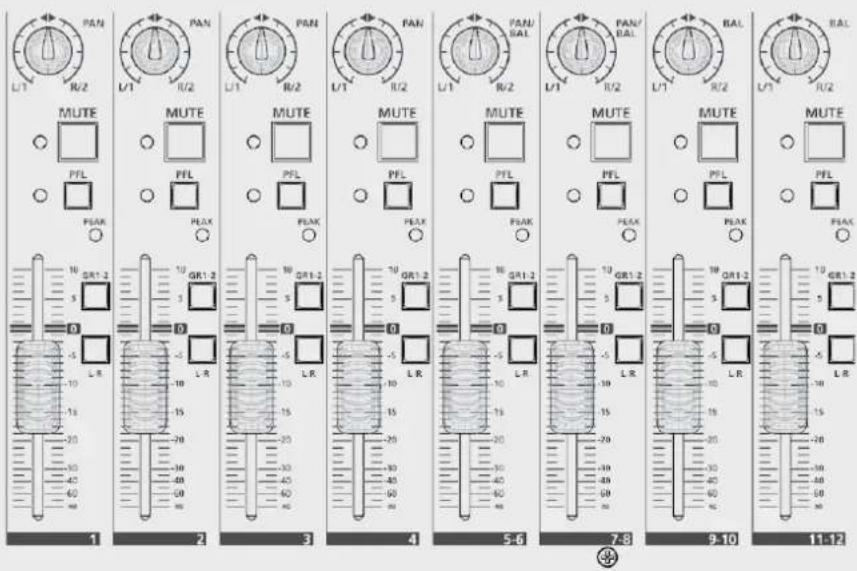

PAN o PAN/BAL: questo comando definisce l'immagine stereo del segnale per i canali mono o il bilanciamento sinistra-destra per i canali STEREO.

Pulsante MUTE: premere questo pulsante (LED rosso acceso) per silenziare il canale.

Pulsante PFL: premere questo pulsante per ascoltare il segnale attraverso l'uscita PHONES o CONTROL ROOM, anche quando il fader è in posizione -∞ o silenziato. Questa funzione è utile per verificare il livello di ingresso del canale (vedere l'indicatore del LIVELLO DI USCITA).

Pulsante GROUP 1-2: premere questo pulsante per inviare il segnale del canale all'uscita audio del gruppo 1-2. In questo caso, il controllo di posizione PAN/BAL definisce la quantità di segnale da inviare a GROUP 1 o GROUP 2.

Pulsante L-R: premere questo pulsante per inviare il segnale del canale all'uscita MAIN MIX.

FADER C. 1 - C. 4: controllo del livello dei canali MONO

FADER C. 5/6 - C. 7/8: controllo del livello dei canali MONO/STEREO

FADER C. 9/10 - C. 11/12: controllo del livello dei canali STEREO

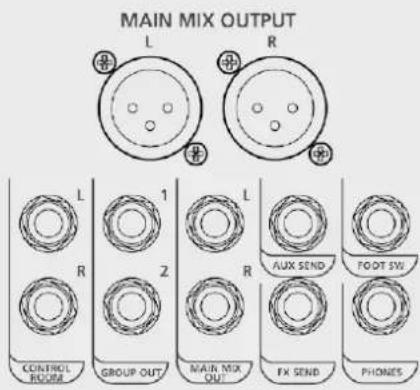

Uscita MAIN MIX: connettori XLR maschio bilanciati. Consente di collegare gli altoparlanti attivi o l'amplificatore del sistema principale di rinforzo sonoro (per altoparlanti passivi). Il livello di uscita è +4 dBu. Questa uscita è ripetuta sul connettore TRS.

Uscita CONTROL ROOM: collegare a questi connettori TRS degli studio monitor o degli altoparlanti locali.

Uscita GROUP OUT: connettori TRS. Consente di collegare le linee da inviare a posizioni o dispositivi diversi dal MAIN MIX.

Uscita AUX SEND: collegare un monitor da palco o un dispositivo FX esterno a questo connettore TRS. Il segnale elaborato proveniente dal dispositivo FX viene rinviato al mixer RCF mixing consoles attraverso i connettori jack Stereo Return.

Uscita FX SEND: il segnale inviato al dispositivo FX interno viene replicato in questo connettore TRS per diverse applicazioni. Se il dispositivo FX interno non è in uso, è possibile utilizzare FX SEND come AUX SEND secondario per collegare un ulteriore monitor da palco.

PHONES: connettore TRS stereo, Punta = Sinistra, Anello = Destra, Manica = Terra comune. Collegare le cuffie a questo connettore jack per ascoltare MAIN MIX o PFL se premuti.

INTERRUTTORE A PEDALE: connettore TS, Punta = FX, Manica = TERRA. Collegare un interruttore a pedale qui. Premere una volta per escludere l'FX, premere di nuovo per ripristinare l'FX. La stessa funzione è disponibile per il pulsante FX MUTE.

LIVELLO DI USCITA: questi LED indicano il livello di uscita MAIN MIX. Mantenere al di sotto del livello CLIP per evitare di produrre distorsioni del suono o livelli sonori pericolosi.

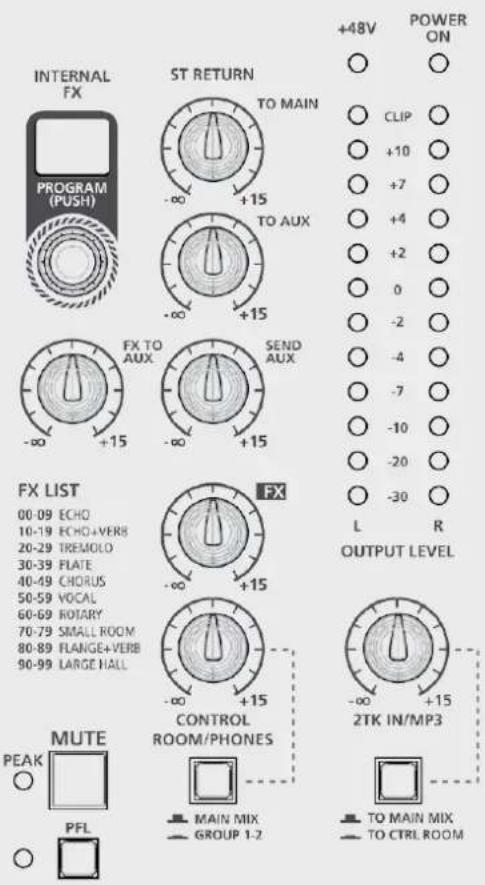

Controllo ST RETURN: definisce il livello del segnale di ingresso STEREO RETURN diretto all'uscita MAIN MIX.

Controllo TO AUX: definisce il livello del segnale di ingresso STEREO RETURN diretto all'uscita AUX1.

Controllo SEND AUX: è il controllo del livello master AUX SEND.

Controllo FX: è il controllo del livello master FX SEND.

Controllo CONTROL ROOM/PHONES: definisce il livello del segnale diretto alle uscite CONTROL ROOM e PHONES.

Commutatore MAIN MIX-GROUP 1-2: se impostato nella posizione superiore consente di ascoltare il segnale MAIN MIX attraverso gli altoparlanti CONTROL ROOM. Se premuto, consente di ascoltare il segnale GROUP 1-2 attraverso gli altoparlanti CONTROL ROOM.

Controllo 2TK-IN/MP3: definisce il livello del segnale di ingresso 2TK-IN o da schede opzionali (lettore o registratore RCF mixing consoles, o Bluetooth) inviato all'uscita MAIN MIX.

Commutatore TO MAIN MIX/TO CONTROL ROOM: definisce la direzione del segnale proveniente da 2TK-IN o da schede opzionali: verso MAIN MIX se in posizione alzata, verso CONTROL ROOM se premuto (posizione abbassata).

Selettore INTERNAL FX PROGRAM: questo encoder può essere utilizzato per selezionare uno dei 100 effetti disponibili nel DSP interno. Premere l'encoder per confermare la selezione. Vedere FX LIST per selezionare l'effetto desiderato.

Controllo FX TO AUX: definisce il livello del segnale di ritorno FX interno inviato all'AUX.

FADER GROUP 1-2: controllo del livello del segnale GROUP 1-2. Quando il pulsante L-R è premuto, il segnale GROUP 1-2 viene inviato al MAIN MIX.

FADER MAIN MIX: controllo del livello dell'uscita MAIN MIX.

MAIN MIX OUTPUT L R L 1 R Z L AUX SEND FOOT SW CONTROL HOURS GROUP OUT MAIN MIX OUT FX SEND PHONES

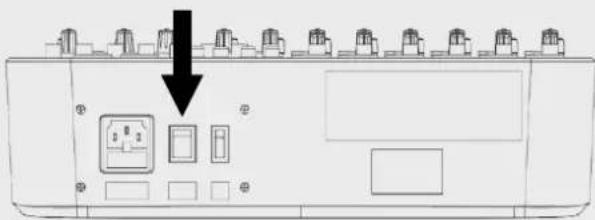

1. Accendere il mixer RCF mixing consoles.
2. Impostare tutti i fader e i controlli sulla posizione minima (0 o -∞)
3. Collegare un microfono al connettore XLR - ingresso MIC del canale 1.
4. Collegare l'impianto degli altoparlanti all'uscita MAIN MIX e accenderlo.
5. Premere il pulsante PFL. Cantare nel microfono e regolare il controllo GAIN fino a visualizzare il LIVELLO DI USCITA per mezzo dei LED (tutti i LED di colore verde devono accendersi e, a volte, possono accendersi i primi LED di colore giallo).
6. Premere nuovamente il pulsante PFL per annullare l'operazione.
7. Regolare il FADER fino alla posizione "0".
8. Verificare se il pulsante MUTE è rilasciato (canale UN-MUTED).
9. Premere il pulsante L-R per inviare il segnale del canale al MAIN MIX.
10. Alzare con cautela il fader di MAIN MIX fino a raggiungere un livello sonoro accettabile.
11. Apprezzare la qualità del mixer RCF mixing consoles.

COME MIGLIORARE IL SUONO

Il mixer RCF mixing consoles implementa numerosi strumenti di grande potenza volti a migliorare ulteriormente la qualità audio della musica.

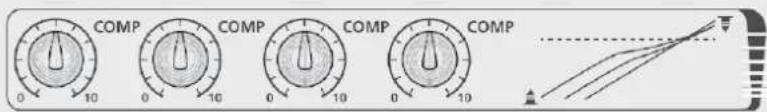

COMP: ruotare il controllo COMP in senso orario per aggiungere al segnale un effetto di compressione. Ciò consente di controllare i picchi di segnale e di aumentare il livello dei segnali più deboli.

COMP COMP COMP COMP COMP

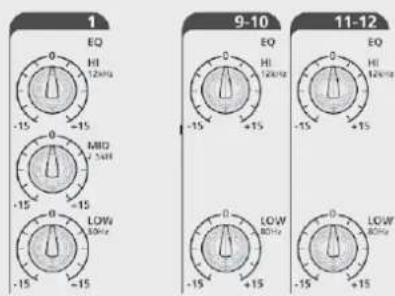

EQ: su ciascun canale mono è disponibile una funzione EQ a tre bande, mentre l'EQ a due bande è disponibile sui canali stereo 9 - 10 e 11 - 12. Regolare questi parametri per rimuovere le frequenze indesiderate o amplificare le sfumature piacevoli del suono.

1 EQ HI 12kHz -15 -15 MID 5kHz -15 -15 LOW 80Hz -15 -15 9-10 EQ HI 12kHz -15 +15 -15 +15 9-12 EQ HI 12kHz -15 +15 -15 +15 LOW 80Hz -15 -15 LOW 80Hz

FUNZIONI

INTERNAL FX: continuare a cantare nel microfono, ruotare il controllo FX giallo in senso orario fino a quando la luce a LED rossa PEAK/MUTE si accenda occasionalmente. Ruotare l'encoder di selezione INTERNAL FX PROGRAM e premere per confermare la selezione dell'FX desiderato (vedere FX LIST, di seguito). Portare la manopola FX sulla posizione „ore 12" (la manopola gialla più a destra). A questo punto alzare con cautela il fader FX RETURN. Fermarsi al livello desiderato.

Sono disponibili dieci algoritmi di effetti con dieci variazioni ciascuno:

ECHO: ideale per effetti di delay. Usare per voci e brass.

ECHO+VERB: effetto più profondo e sofisticato della preset precedente. Aggiunge un effetto di riverbero ai rimbalzi del ritardo.

TREMOLO: effetto ideale da utilizzare per una chitarra.

PLATE: raccomandato per rullanti o percussioni come conga o timbales.

CHORUS: da provare con la chitarra acustica o per creare un effetto stereofonico più profondo sulle voci di accompagnamento.

VOCAL: ideale per aggiungere profondità e intensità alle voci soliste o agli assoli strumentali.

ROTARY: straordinario per organi Hammond o pianoforti Rhodes.

SMALL ROOM: da provare con piccole percussioni come nacchere o claves.

FLANGE+VERB: straordinario per ottenere effetti particolari con la chitarra elettrica.

LARGE HALL: ideale per voci, chitarra elettrica e strumenti principali, soprattutto nelle ballate.

FX LIST

00-09 ECHO

10-19 ECHO+VERB

20-29 TREMOLO

30-39 PLATE

40-49 CHORUS

50-59 VOCAL

60-69 ROTARY

70-79 SMALL ROOM

80-89 FLANGE+VERB

90-99 LARGE HALL

ACCESSORI DISPONIBILI

• Scheda RCF mixing consoles PLAYER: scheda lettore MP3 su unità USB – Max. capacità: 32 GB (cod.: 133 60 287)
• Scheda RCF mixing consoles PLAYER/RECORDER: scheda lettore/registratore MP3 su unità USB - Max. capacità: 32 GB (cod.: 133 60 288)
• Scheda RCF mixing consoles BLUETOOTH: scheda di connessione Bluetooth. Questa scheda consente di riprodurre le proprie playlist musicali da Smartphone, Tablet o qualsiasi dispositivo Bluetooth. (cod.: 133 60 289)

ACCESSORI DI MONTAGGIO

- Kit per montaggio a rack (cod.: 133 60 292)

SCHEDE OPZIONALI

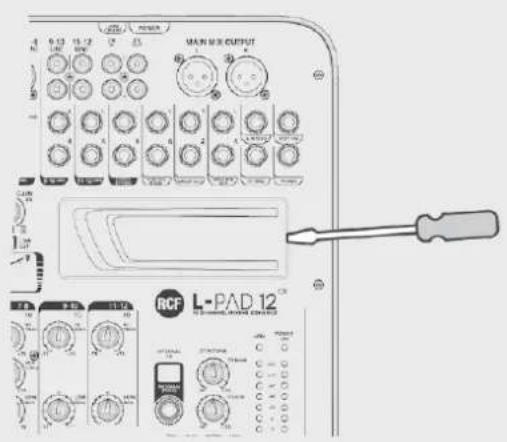

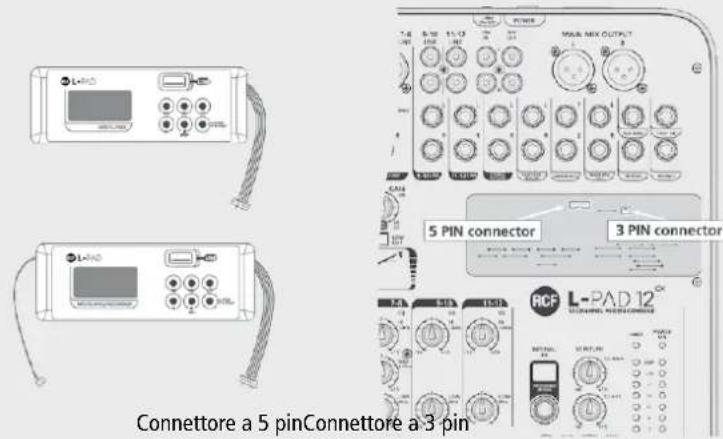

SCHEDE OPZIONALI RCF mixing consoles Installazione e uso

Con l'ausilio di un piccolo cacciavite a punta piatta, premere orizzontalmente il coperchio di plastica sul lato destro e rimuoverlo con cautela.

Per installare una scheda Bluetooth RCF mixing consoles o una scheda lettore RCF mixing consoles, collegare il cavo a 5 pin al connettore a 5 pin presente sulla scheda del PCB, come illustrato.

Per installare una scheda lettore/registratore RCF mixing consoles, collegare il cavo a 5 pin al connettore a 5 pin e il cavo a 3 pin al connettore a 3 pin presenti sulla scheda del PCB, come illustrato.

A questo punto montare la scheda opzionale nell'apposita sede ed esplorare le nuove funzioni.

SCHEDA BLUETOOTH RCF mixing consoles: attivare l'interfaccia Bluetooth del dispositivo mobile e premere il pulsante PAIR della scheda. Il dispositivo mobile riconosce il dispositivo Bluetooth "BT2.1". Associare il dispositivo al dispositivo BT2.1. A questo punto è possibile riprodurre la propria musica preferita.

Ruotare in senso orario la manopola 2TK/MP3 portandola sulla posizione „ore 12“ e verificare che il commutatore TO MAIN MIX/TO CTRL ROOM si trovi nella posizione superiore; a questo punto sollevare con cautela il fader MAIN MIX fino al livello di ascolto desiderato. Per regolare il volume sul pannello della scheda è possibile anche premere i pulsanti VOL+ e VOL-.

SCHEDA LETTORE RCF mixing consoles: dal computer, copiare tutti i file mp3 desiderati in un'unità USB, anche organizzati in cartelle (fino a un massimo di 32 GB). Inserire l'unità USB nell'apposito connettore presente sulla scheda, tenere premuto il pulsante PUSH&HOLD per due secondi. La scheda inizia a riprodurre il primo file della prima cartella. Il display visualizza alternativamente il numero del file e il numero della cartella in riproduzione. Premere il pulsante "◀◀" o "▶◀" per passare al brano precedente o a quello successivo. Tenere premuti gli stessi pulsanti per cambiare cartella. Utilizzare il pulsante PLAY/PAUSE per sospendere o riavviare la riproduzione. Premere STOP per interrompere la riproduzione. Premere ripetutamente il pulsante "loop" (⇨) rispettivamente per selezionare la riproduzione casuale, riprodurre più volte consecutive il brano corrente o riprodurre più volte consecutive l'intero programma.

Ruotare in senso orario la manopola 2TK/MP3 portandola sulla posizione „ore 12“ e verificare che il commutatore TO MAIN MIX/TO CTRL ROOM si trovi nella posizione superiore; a questo punto sollevare con cautela il fader MAIN MIX fino al livello di ascolto desiderato.

SCHEDA LETTORE/REGISTRATORE RCF mixing consoles: dal computer, copiare tutti i file mp3 desiderati in un'unità USB, anche organizzati in cartelle (fino a un massimo di 32 GB). Inserire l'unità USB nell'apposito connettore presente sulla scheda, tenere premuto il pulsante PUSH&HOLD per due secondi. La scheda inizia a riprodurre il primo file della prima cartella. Il display visualizza il numero del file e il numero della cartella in riproduzione. Premere il pulsante "◀" o "▶" per passare al file musicale precedente o a quello successivo. Tenere premuti gli stessi pulsanti per cambiare cartella. La scheda consente di registrare il programma presente in MAIN MIX: premere una volta il pulsante REC, a questo punto la scheda si trova in modalità "rec ready" („pronto per la registrazione“) e il display visualizza l'indicazione REC lampeggiante; premere nuovamente REC per iniziare la registrazione; premere una volta il pulsante PUSH&HOLD per interrompere la registrazione; la scheda crea una nuova cartella nell'unità USB, chiamata FrE01 in cui saranno collocati i file creati. Utilizzare il pulsante PLAY/PAUSE per sospendere o riavviare la riproduzione. Premere ripetutamente il pulsante „loop“ (◀) rispettivamente per selezionare la riproduzione casuale, riprodurre più volte consecutive il brano corrente o riprodurre più volte consecutive l'intero programma.

Ruotare in senso orario la manopola 2TK/MP3 portandola sulla posizione „ore 12“ e verificare che il commutatore TO MAIN MIX/TO CTRL ROOM si trovi nella posizione superiore; a questo punto sollevare con cautela il fader MAIN MIX fino al livello di ascolto desiderato.

Rimuovere con cautela il coperchio di plastica per mezzo di un cacciavite.

Assicurarsi di collegare ogni connettore nella posizione corretta.

L-PAD 5 PIN connector 3 PIN connector RCF L-PAD 12° Connettore a 5 pinConnettore a 3 pin

CONSIGNES DE SÉCURITÉ

PRESA VDE AC IN Presa CA VDE per collegare il mixer all'alimentazione CA.

INTERRUTTORE ON-OFF Consente di accendere e spegnere il mixer

INTERRUTTORE DI ALIMENTAZIONE PHANTOM +48 V Consente di accendere e spegnere l'alimentazione phantom a +48 V dell'ingresso del microfono (C. 1 – C. 6). Accendere l'alimentazione phantom a +48 V solo durante l'uso di microfoni a condensatore o electret.

CONFIGURAZIONE "LIVE"
