BEDIENUNGSANLEITUNG Sirona G iSize CYBEX

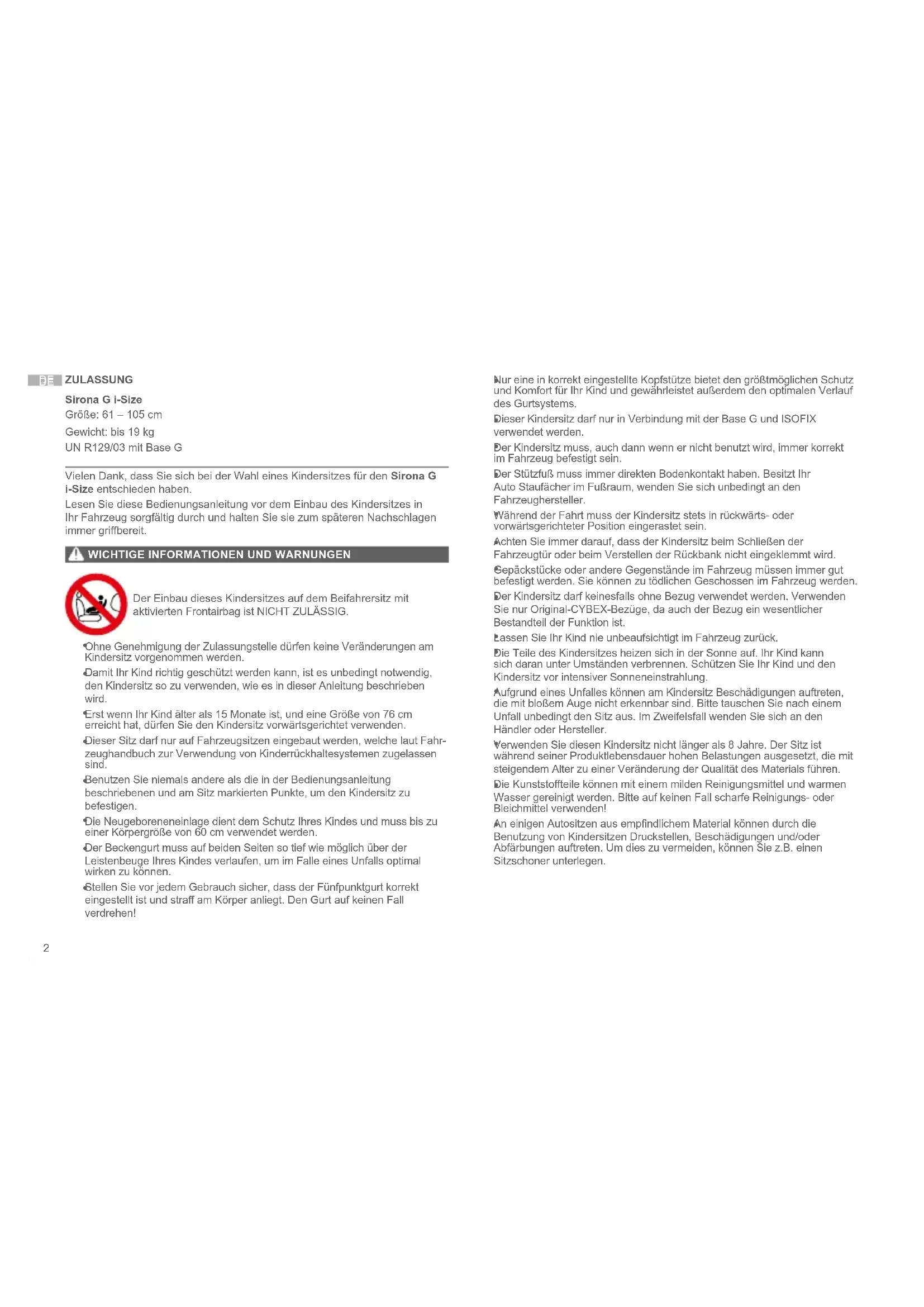

ZULASSUNG Sirona G i-Size Größe: 61 – 105 cm Gewicht: bis 19 kg UN R129/03 mit Base G Vielen Dank, dass Sie sich bei der Wahl eines Kindersitzes für den Sirona G i-Size entschieden haben. Lesen Sie diese Bedienungsanleitung vor dem Einbau des Kindersitzes in Ihr Fahrzeug sorgfältig durch und halten Sie sie zum späteren Nachschlagen immer gri󰀨bereit.

WICHTIGE INFORMATIONEN UND WARNUNGEN

Der Einbau dieses Kindersitzes auf dem Beifahrersitz mit aktivierten Frontairbag ist NICHT ZULÄSSIG.

Ohne Genehmigung der Zulassungstelle dürfen keine Veränderungen am Kindersitz vorgenommen werden.

Damit Ihr Kind richtig geschützt werden kann, ist es unbedingt notwendig, den Kindersitz so zu verwenden, wie es in dieser Anleitung beschrieben wird.

Erst wenn Ihr Kind älter als 15 Monate ist, und eine Größe von 76 cm erreicht hat, dürfen Sie den Kindersitz vorwärtsgerichtet verwenden.

Dieser Sitz darf nur auf Fahrzeugsitzen eingebaut werden, welche laut Fahr- zeughandbuch zur Verwendung von Kinderrückhaltesystemen zugelassen sind.

Benutzen Sie niemals andere als die in der Bedienungsanleitung beschriebenen und am Sitz markierten Punkte, um den Kindersitz zu befestigen.

Die Neugeboreneneinlage dient dem Schutz Ihres Kindes und muss bis zu einer Körpergröße von 60 cm verwendet werden.

Der Beckengurt muss auf beiden Seiten so tief wie möglich über der Leistenbeuge Ihres Kindes verlaufen, um im Falle eines Unfalls optimal wirken zu können.

Stellen Sie vor jedem Gebrauch sicher, dass der Fünfpunktgurt korrekt eingestellt ist und stra󰀨 am Körper anliegt. Den Gurt auf keinen Fall verdrehen!

Nur eine in korrekt eingestellte Kopfstütze bietet den größtmöglichen Schutz und Komfort für Ihr Kind und gewährleistet außerdem den optimalen Verlauf des Gurtsystems.

Dieser Kindersitz darf nur in Verbindung mit der Base G und ISOFIX verwendet werden.

Der Kindersitz muss, auch dann wenn er nicht benutzt wird, immer korrekt im Fahrzeug befestigt sein.

Der Stützfuß muss immer direkten Bodenkontakt haben. Besitzt Ihr Auto Staufächer im Fußraum, wenden Sie sich unbedingt an den Fahrzeughersteller.

Während der Fahrt muss der Kindersitz stets in rückwärts- oder vorwärtsgerichteter Position eingerastet sein.

Achten Sie immer darauf, dass der Kindersitz beim Schließen der Fahrzeugtür oder beim Verstellen der Rückbank nicht eingeklemmt wird.

Gepäckstücke oder andere Gegenstände im Fahrzeug müssen immer gut befestigt werden. Sie können zu tödlichen Geschossen im Fahrzeug werden.

Der Kindersitz darf keinesfalls ohne Bezug verwendet werden. Verwenden Sie nur Original-CYBEX-Bezüge, da auch der Bezug ein wesentlicher Bestandteil der Funktion ist.

Lassen Sie Ihr Kind nie unbeaufsichtigt im Fahrzeug zurück.

Die Teile des Kindersitzes heizen sich in der Sonne auf. Ihr Kind kann sich daran unter Umständen verbrennen. Schützen Sie Ihr Kind und den Kindersitz vor intensiver Sonneneinstrahlung.

Aufgrund eines Unfalles können am Kindersitz Beschädigungen auftreten, die mit bloßem Auge nicht erkennbar sind. Bitte tauschen Sie nach einem Unfall unbedingt den Sitz aus. Im Zweifelsfall wenden Sie sich an den Händler oder Hersteller.

Verwenden Sie diesen Kindersitz nicht länger als 8 Jahre. Der Sitz ist während seiner Produktlebensdauer hohen Belastungen ausgesetzt, die mit steigendem Alter zu einer Veränderung der Qualität des Materials führen.

Die Kunststo󰀨teile können mit einem milden Reinigungsmittel und warmen Wasser gereinigt werden. Bitte auf keinen Fall scharfe Reinigungs- oder Bleichmittel verwenden!

An einigen Autositzen aus empndlichem Material können durch die Benutzung von Kindersitzen Druckstellen, Beschädigungen und/oder Abfärbungen auftreten. Um dies zu vermeiden, können Sie z.B. einen Sitzschoner unterlegen.3

SITZKOMPONENTEN Neugeboreneneinlage (1) Größenindikator (2) Fahrtrichtungskontrolle (D.D.C.) (3) Stützfuß (4) ISOFIX-Entrieglungstasten (5) ISOFIX-Rastarme (6) Basis (7) ISOFIX-Befestigungspunkte (8) ISOFIX-Indikatoren (9) Einstelltaste des Stützfußes (10) Stützfußindikator (11) Sitzverrieglungsindikator (12) Sitzentriegelungstaste (13) Kopfstütze (14) Verstellgri󰀨 der Kopfstütze (15) Sitzrotationsgri󰀨 (16) Fahrtrichtungsindikator (17) Positionsverstelltaste (18) Gurtverstelltaste (19) Schultergurte (20) Gurtschloss (21) Schlosszunge (22) Beckengurte (23) Zentrallverstellgurt (24)

DER RICHTIGE PLATZ IM FAHRZEUG

Dies ist ein verbessertes Kinderrückhaltesystem der Kategorie i-Size. Es ist nach der UN Regulierung Nr. 129/03 mit Base G zur Verwendung auf solchen Fahrzeugsitzen genehmigt, die gemäß den Angaben des Fahrzeugherstellers im Fahrzeughandbuch für i-Size-Rückhaltesysteme geeignet sind. Verfügt Ihr Fahrzeug über keinen i-Size Sitzplatz, überprüfen Sie bitte anhand der Fahrzeug-Typenliste, ob eine Verwendung erlaubt ist. Die aktuelle Version der Typenliste erhalten Sie auf go.cybex-online.com/sirona-g-isize-car- compatibility. Möglicherweise konnen nicht alle Sitz- und Liegepositionen in allen zugelassenen Fahrzeugen genutzt werden. VERWENDUNGSMÖGLICHKEITEN 40 – 105 cm, max. 19 kg 76 – 105 cm, > 15 M max. 19 kg 40 – 60 cm > 60 cm

Falls Sie eine Neugeboreneneinlage (1) erworben haben, entfernen Sie diese, wenn Ihr Kind größer als 60 cm ist. Der Größenindikator (2) zeigt an, ab welcher Größe des Kindes ein Umbau auf vorwärtsgerichtete Verwendung frühestens erlaubt ist.

EINBAU IN DAS FAHRZEUG

Achten Sie stets darauf, dass…

• die umklappbaren Rückenlehnen der Fahrzeugsitze eingerastet sind und sich in einer aufrechten Position benden.

• bei Einbau des Kindersitzes auf dem Beifahrersitz, dieser in der hintersten Position steht.

Die Kindersitz ist ausschließlich für vorwärtsgerichtete Fahrzeugsitze, die mit ISOFIX augestattet sind, gemacht. Einbau des Kindersitzes mit Base G

1. Stellen Sie sicher, dass die Taste für die Fahrtrichtungskontrolle (3) auf

die mittlere Position eingestellt ist und die Basis für rückwärts gerichtete Kindersitze eingestellt ist.

2. Klappen Sie den Stützfuß (4) aus bis er in der vordersten Position

3. Betätigen Sie die ISOFIX-Entrieglungstasten (5), um die ISOFIX-Rastarme

Beide ISOFIX-Entriegelungstasten können unabhängig voneinander betätigt und die ISOFIX-Rastarme somit separat verstellt werden.

4. Schieben Sie die ISOFIX-Rastarme (6) bis zum Anschlag aus der Basis.

5. Stellen Sie die Basis (7) auf den entsprechenden Fahrzeugsitz im Auto.

6. Schieben Sie die beiden ISOFIX-Rastarme (6) in die ISOFIX-

Befestigungspunkte (8) bis sie mit einem hörbaren „KLICK“ einrasten. Die beiden ISOFIX-Indikatoren (9) schalten von ROT auf GRÜN.

7. Vergewissern Sie sich, dass die Basis gut hält, indem Sie versuchen sie

aus den ISOFIX-Befestigungspunkten (8) herauszuziehen.

8. Schieben Sie die Basis (7) in Richtung Rückenlehne, bis diese fest und

möglichst vollächig anliegt.

Wechselseitiges Hin- und Herbewegen der Basis verspannt diese zusätzlich mit der Rückenlehne des Fahrzeuges.

9. Betätigen Sie die Einstelltaste des Stützfußes (10) und ziehen sie diesen

soweit aus bis er den Fahrzeugboden berührt.

10. Ziehen Sie den Stützfuß (4) zur nächsten Verrastung aus, um eine

optimale Kraftaufnahme zu gewährleisten.

11. Der Stützfußindikator (11) schaltet auf GRÜN, wenn der Stützfuß richtig am

Fahrzeugboden aufsteht und das akustische Warnsignal verstummt.

12. Positionieren Sie den Kindersitz auf der Basis (7).

13. Stellen Sie sicher, dass dieser mit einem hörbaren „KLICK“ verriegelt.

14. Kontrollieren Sie anschließend, ob der Sitzverrieglungsindikator (12) an der

1. Ziehen Sie die Sitzentriegelungstaste (13) nach oben, um den Kindersitz

2. Kippen Sie den Kindersitz etwas und heben Sie ihn von der Basis (7).

3. Entriegeln Sie die ISOFIX-Rastarme (6) beidseitig, indem Sie die ISOFIX-

Entriegelungstasten (5) drücken und gleichzeitig zurückziehen.

4. Ziehen Sie die Basis (7) aus den ISOFIX-Befestigungspunkten (8).

5. Entfernen Sie die Basis (7) und schieben Sie die ISOFIX-Rastarme (6)

vollständig in die Transportposition zurück.

6. Schieben sie den Stützfuß (4) in seine Ausgangsposition und klappen

Die verstellbare Kopfstütze (14) kann durch Ziehen des Verstellgri󰀨s der Kopfstütze (15) angepasst werden. Stellen Sie sicher, dass die Kopfstütze so eingestellt ist, dass die Schultergurtauslässe auf Höhe der Schultern oder knapp darunter liegen. DREHFUNKTION Verwenden Sie den Sitzrotationsgri󰀨 (16) um den Sitz auf der Basis zu drehen. Vergewissern Sie sich vor Fahrtantritt, dass der Kindersitz ordnungsgemäß eingerastet ist und der Fahrtrichtungsindikator (17) GRÜN anzeigt. Sobald ihr Kind älter als 15 Monate und größer als 76 cm ist, kann es auch vorwärtsgerichtet transportiert werden. Stellen Sie dafür die Taste für die Fahrtrichtungskontrolle in die oberste Position.

Der Kindersitz kann über die gesamte Nutzungsdauer rückwärts gerichtet verwendet werden.

EINSTELLEN DER LIEGEPOSITION

Um den Sitz in Liegeposition zu bringen, betätigen Sie die Positionsverstelltaste (18) an der Vorderseite des Kindersitze.

Wir empfehlen für Kinder die noch nicht selbständig sitzen können die Nutzung der achesten Liegeposition.

Achten Sie immer darauf, dass die Sitzschale in Liege- sowie in Sitzposition hörbar einrastet.

1. Drehen Sie den Sitz in Einstiegsposition.

2. Drücken Sie die Gurtverstelltaste (19) und ziehen Sie gleichzeitig an

beiden Schultergurten (20) um die Gurte zu lockern.

3. Ö󰀨nen Sie das Gurtschloss (21) durch kräftiges Drücken der roten Taste.

4. Die Schlosszungen (22) können nun seitlich mittels der Laschen am Bezug

5. Setzen Sie Ihr Kind, mit dem Gesäß ganz hinten, in den Kindersitz.

6. Führen Sie die Schultergurte (20) gerade über die Schultern Ihres Kindes.

7. Führen Sie die beiden Schlosszungen (22) zusammen und rasten Sie

diese im Gurtschloss (21) mit einem hörbaren „KLICK“ ein.5

8. Sollten Sie einen Sitz mit SensorSafe Clip verwenden schließen Sie den

Clip mit einem hörbaren „KLICK” und schieben Sie den geschlossenen Clip nach unten in Richtung des Gurtschlosses (21).

9. Stra󰀨en Sie zunächst die Beckengurte (23) vor und ziehen Sie

anschließend am Zentralverstellgurt (24), um die Schultergurte (20) soweit zu stra󰀨en, bis diese am Körper Ihres Kindes anliegen.

Der Gurt sollte soweit gestra󰀨t sein, dass es nicht möglich ist eine Falte in einen der Gurte zu legen.

10. Bei Verwendung mit Sensor Safe positionieren Sie den Clip nun direkt

unterhalb der Schulterpolster.

11. Drehen Sie den Sitz in die bevorzugte Reiseposition. Die

vorwärtsgerichtete Position ist nur für Kinder älter 15 Monaten und größer 76 cm erlaubt.

AB- UND AUFZIEHEN DES BEZUGES

Der Bezug des Kindersitzes besteht aus 4 Teilen. Diese sind an mehreren Stellen am Kindersitz befestigt. Lösen Sie alle Befestigungen, anschließend können die Einzelteile abgezogen werden. Um den Bezug wieder zu befestigen, verfahren Sie in umgekehrter Reihenfolge. Falls Sie eine Neugeboreneinlage (1) erworben haben, muss der Schaumsto󰀨 vor dem Waschen durch die dafür vorgesehenen Ö󰀨nungen entnommen werden.

Der Bezug darf nur bei 30 °C im Schonwaschgang gewaschen werden, ansonsten kann es zu Ausfärbungen des Bezugsto󰀨es kommen. Bitte den Bezug gesondert von anderer Wäsche waschen und nicht im Trockner oder in der prallen Sonne trocknen!

HERSTELLERGARANTIE- UND ENTSORGUNGSBESTIMMUNGEN

Cybex GmbH (Riedingerstr. 18, 95448 Bayreuth, Deutschland) gewährt Ihnen 3 Jahre Garantie auf dieses Produkt. Die Garantie gilt in dem Land, in dem dieses Produkt erstmalig über den Einzelhandel an einen Verbraucher verkauft wurde. Den Inhalt der Garantie und alle wesentlichen Angaben, die für die Geltendmachung der Garantie erforderlich sind, nden Sie auf unserer Homepage go.cybex-online.com/manufacturer-warranty-car-seats. Wird in der Artikelbeschreibung eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mängelrechte uns gegenüber hiervon unberührt. Bitte beachten Sie die Entsorgungsbestimmungen Ihres Landes.6
