BEDIENUNGSANLEITUNG Keiler2 LIEMKE

FASZINATION WARMEBILDTECHNIK

LiebeKunden,

aus unserem Anspruch Heraus, Ohnen stets technisch und qualitativ führende optische Wärmebildgeräte anzubieten, finden Sie in unserem neuen Programm Produkte mit modernster Technologie und herausragenden Leistungsmethodern.

Mit unserem Leistungsversprechen, Ihnen ihre optischen Geräte im Falle einer Einsendung innerhalb von zehn Werktagen zusücken, sowie einer Garantie auf unsere Produkte von bis zu drei Jahren bedanken wir uns für Ihr Vertrauen und grüben Sie mit einem kräftigen Waldmannsheil!

Ihr LIEMKE-Team

INHALT

D

E

1. KOMPONENTEN UND BEDIENELEMENTE 4
2. LIEFERUMFANG6
3. TECHNISCHE DATEN 6
   04.SICHERHEITSHINWEISE 8
   05.AUFBAU UND VERWENDUNG 11
   06.STROMVERSORGUNG 17
   07.AKKU LADEN 18

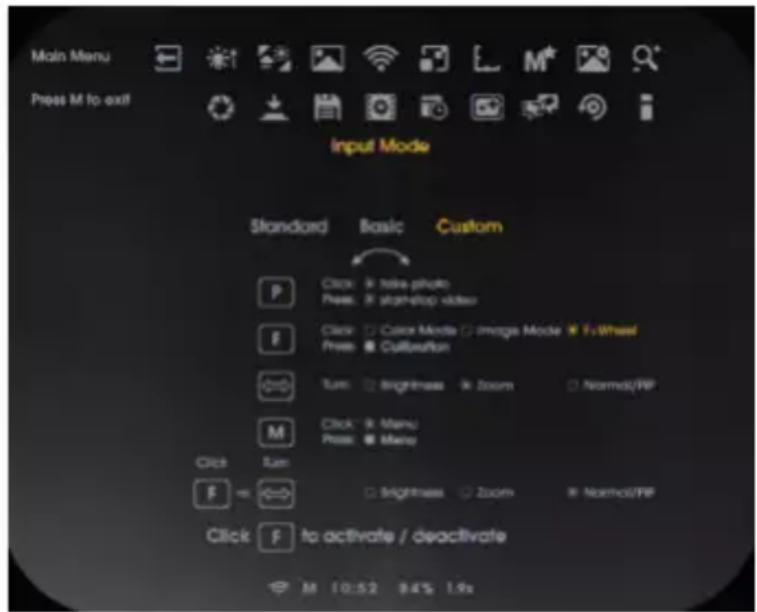

4. EINGABEMODI 20
   09.ZOOMFUNKTION 21
5. MENU FUNKTIONEN 22
6. FOTO- UNDVIDEOAUFNAHME 30
   12.INTERNER SPEICHER 30
   13.WIFI-VERBINDUNG 31
7. REINIGUNG UND PFLEGE 31
   15.STORUNGSBESEITIGUNG 32
   16.ENTSORGUNG 34
8. KONFORMITÄTSERKLÄRUNG 35

2
一
3

KEILER-1 / KEILER-2 / KEILER-25.1 Bedienungsanleitung 06/2023

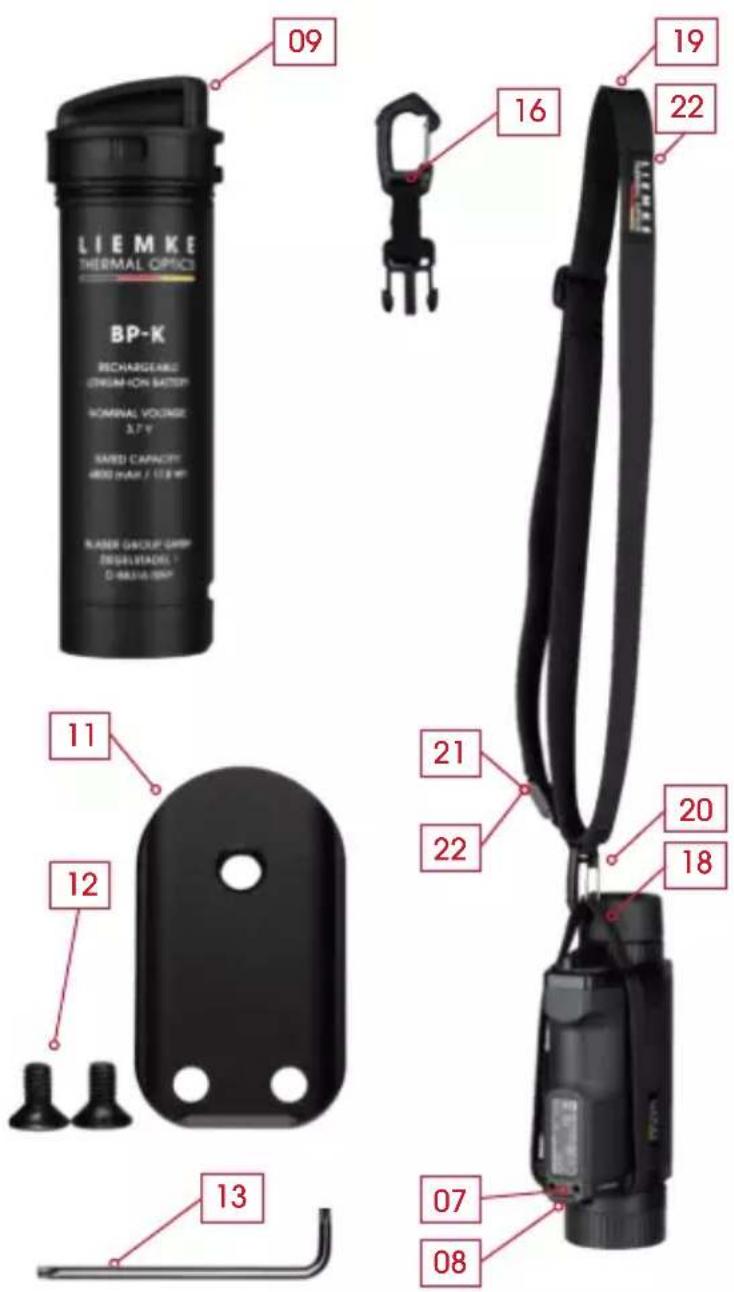

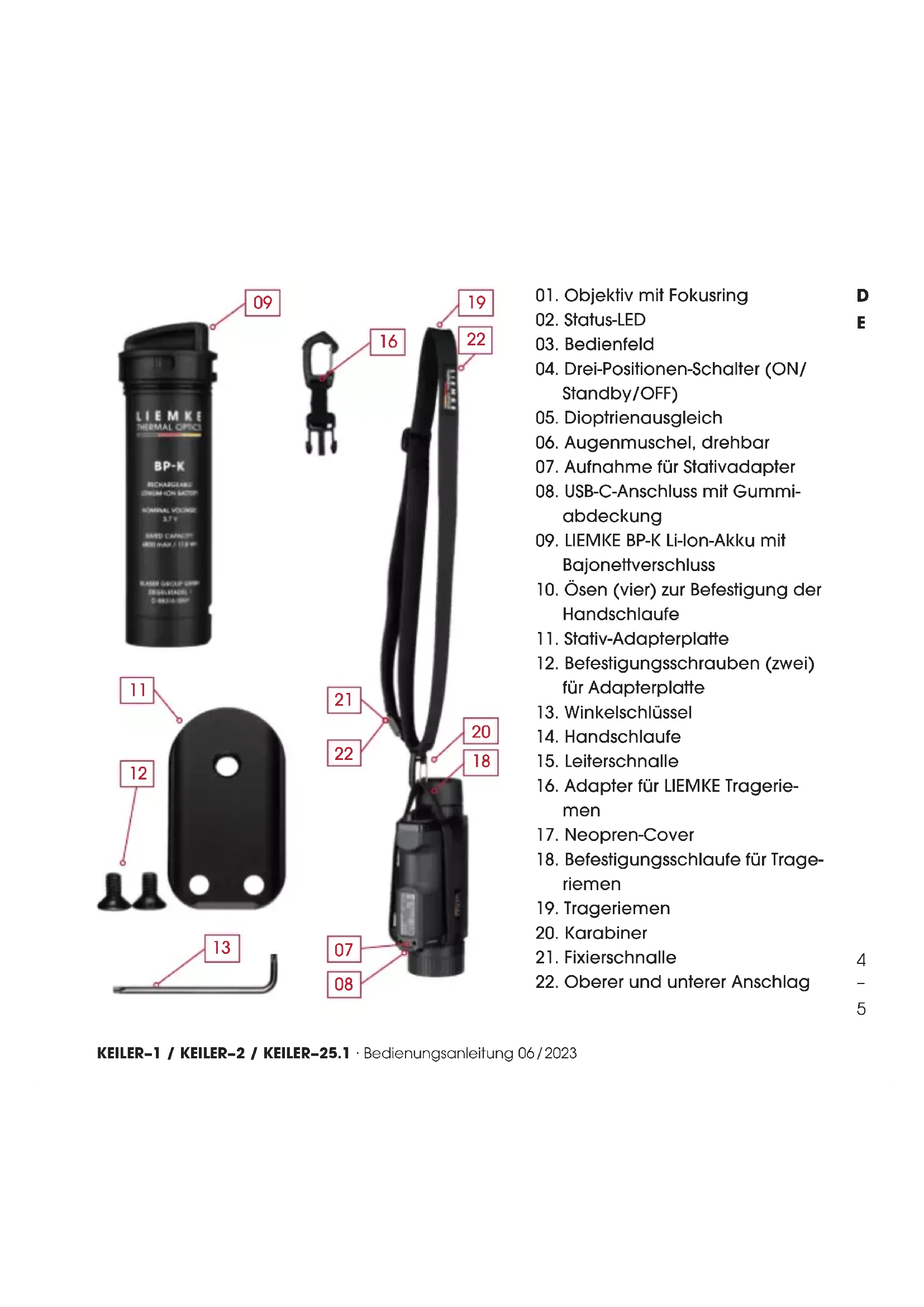

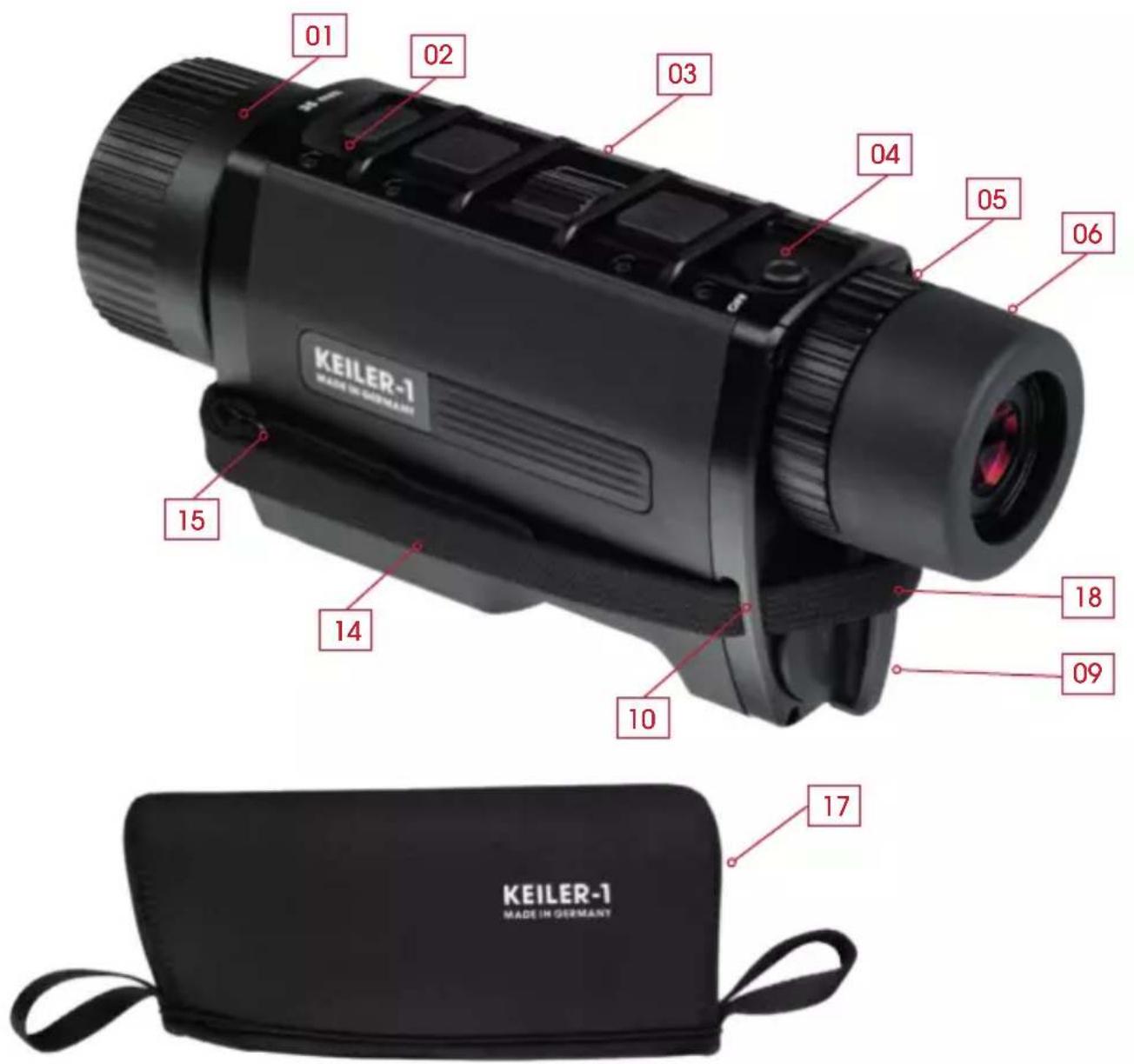

01. KOMPONENTEN UND BEDIENELEMENTE

1. Objektiv mit Fokusring
   02.Status-LED

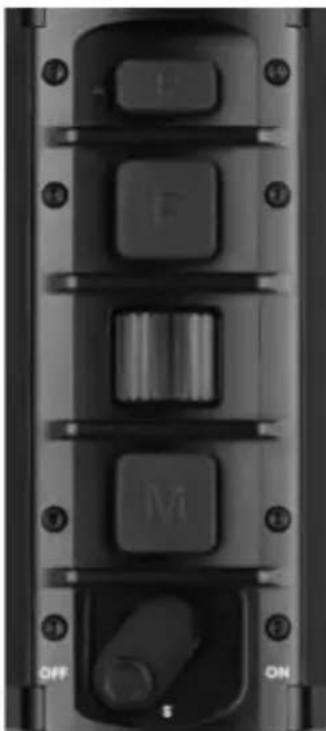

2. Bedienfeld
3. Drei-Positionen-Schalter (ON/ Standby/OFF)
4. Dioptrienausgleich
5. Augenmuschel, drehbar
6. Aufnahme für Stativadapter
7. USB-C-Anschluss mit Gummiabdeckung
8. LIEMKE BP-K Li-Ion-Akku mit Bajonettverschluss
9. Osen (vier) zur Befestigung der Handschlaufe
10. Stativ-Adapterplatte
11. Befestigungsschrauben (zwei) für Adapterplatte
12. Winkelschlüssel
13. Handschlaufe
14. Leiterschnalle
15. Adapter für LIEMKE Tragerieemen
16. Neopren-Cover
17. Befestigungsschlaufe für Trageriemen
18. Trageriemen
19. Karabiner
20. Fixierschnalle 4
21. Oberer und unterer Anschlag

02. LIEFERUMFANG

LIEMKE KEILER Wärmbild-kamera, mit:

• Handschlaufe
  1 LIEMKE BP-K Li-Ion-Akku

• Trageriemen Slim

• Neopren-Cover
• Stativ-Adapterplatte mit Schrauben und Winkelschlüssel
• Netzteil mit USB-C-Anschluss und 4 Steckeradaptern
• Kabel USB-C auf USB-A
  Optik-Reinigungstuch
  Bedienungsanleitung

• Adapter für LIEMKE Trageriemen (Art.Nr. 80409753; nicht im Lieferumfang enthalten)

• TECHNISCHE DATEN

Model	KEILER-1 KEILER-2 KEILER-25.1
Artikelnummer	80111556801	13545 80114764
Detektor und Optik
Auflösung und Typ	640x512 VOx 384x288 VOx Mikrobolometer, umgekühlt
Pitch-Detektor	12 μm
Pixel-Sichtfeld	0.34 mrad 0.19 mrad 0.48 mrad
Detektries-reichweite	1750 m 2500 m 1250 m
Spektral-bereich	8-14 μm
Bildwieder-holrate	50 Hz
NETD	50 mK 40 mK
Objektivlinse	35 mm f/1.0 50 mm f/1.1 25 mm f/1.0
Sehfeld	22.0x17.6 m / 100 m - 12.5x10.0°	15.4x12.3 m / 100 m - 8.8x7.0°	18.5x13.9 m / 100 m - 10.5x7.9°
Vergrößerung	1.9x bis 10x 2.7x bis 14.0x 2.4x bis 10x
Display	1024x768 OLED
Nahbereich	<1 m
Dioptrien-verstellung	±5 dpt
Funktionen und Medien
Entfernungs-bewertung	stadiometrisch, zoombar
Farbmodi	White Hot, Black Hot, Extra Dunkel, Red Hot, Rainbow
WiFi-Frequency-bereich	2400 bis 2483.5 MHz
Modell	KEILER-1 KEILER-2 KEILER-25.1
WiFi-Übertragungsleistung	≤20 dBm
WiFi-Signal-reichweite	5 m
Internet Speicher	32 GB
Medienformat	JPG/MP4

Physische Merkmale und Umweltmerkmale

Gewicht inkl. Akku	465 g 510 g	450 g
Größe	158×72×47 mm	163×75×47 mm	148×72×47 mm
Wasserdich- tigkeit	IP67
Betriebs-/ Aufbewah- rungstempe- ratur	-20 °C bis +50 °C/ -40 °C bis +70 °C

Stromversorgung

Externe Strom- versorgung	USB-C, 5 V / max. 4 A
Akkulaufzeit	bis 9 h* bis 10 h*

• in Abhängigkeit von den Umweltbedingungen, Einstellungen und Medienfunktionen.

Das Design, die Software und die technischen Parameter des Produkts können Änderungen unterliegen, ohne dass im Vorfeld eine entsprechende Benachrichtigung erfolgt.

Akku BP-K

Modell BP-K
Artikel-Nr. 80412223
Typ Wechselbarer geschützter Lithium-lonen-Akku
Leistung 3,7 V; 4800 mAh
Lebens-dauer	ca. 800 Lade-zyklen*
Gewicht 90 g
Größe 30	x95 mm
Betriebs-beding-ungen	-5 °C bis +50 °C, Feuchte nicht-kondensierend
Lade-beding-ungen	optimal: 15 °C bis 25 °C; zulässig: 0 °C bis 37 °C
Materi-a-lien	Elektronische Bauteile, Kunststoff, Gummi, Lithium-lonen-Akku

*Richtwert. Die tatsächliche Zyklenlebensdauer ist maBgeblich von den Verwendungsbedingungen abhängig. Die verfügbare Leistung hangt von der Umgebungstemperatur ab.

04. SICHERHEITSHINWEISE

Lesen und beachten Sie diese Bedienungsanleitung und insbesondere die Sicherheitshinweise, bevor Sie das Gerät verwenden.

Die empfohlene Betriebstemperatur liegt bei -10^ bis +50^ . Wenn die Temperatur zu hoch ist, Goes the Wärmbildkamera KEILER in den Hochtemperatur-Schutzstatus über und schaltet sich automatisch ab.

Verwenden Sie das Gerät nicht für längerere Zeit in einer Umgebung mit hohen Temperaturen.

Schaden am Gerat durch eindringende Feuchtigkeit!

Das Gerät ist nur bei korrekt eingesetztem Akku und fest verschlossener USB-C-Gummiabdeckung gegen äußere Feuchtigkeit geschützt.

Stellen Sie sicher, dass die Gummibdeckung des USB-C-Anschlusses am Gerät bei der Verwendung in feuchten Umgebungen, z. B. an Regentagen, fest verschlossen ist.

Stellen Sie sicher, dass der Akku korrekt eingesetzt und der Bajonettverschluss verriegelt ist.

Beschädigung der elektronischen Komponenten des Geräts bei Ausrichtung auf intensive Energiequellen!

Ein Schaden, der infolge einer Nichtbeachtung der Bedienungsanweisungen entsteht, fällt nicht unter die Gewährleistungsansprüche.

Richten Sie das Objektiv des Geräts nicht auf intensive Energiequellen aus (z.B. Lasergäre, Sonne).

Sichere Handhabung des Akkus

Der Akku ist kein Spielzeug.

Halten Sie den Akku von Kindern fern.

Die nicht sachgemäße Verwendung des Akkus kann zu erheblichen Schäden bis hin zu Explosionen führen.

Prufen Sie den Akku vor jedem Verwenden und jedem Ladevorgang auf Schaden.

Anzeichen für einen defekten Akku sind Verformungen, Schmelzstellen am Kunststoffgehäuse, Verfärbungen, Geruch, starke Wärmeentwicklung.

Kontaktieren Sie bei Schäden am Akku den LIEMKE Kundenservice. Kontaktdaten: siehe Rückseite.

Verletzungsgefahr durch Explosion!

Verwenden Sie den Akku nicht bei Beschädigung der Hülle oder anderen Komponenten.

Verletzungsgefahr durch atzende Stoffe!

Aus einem beschädigten Akku konnen atzende Stoffe austreten.

Vermeiden Sie Haut- und Augenkontakt mit den austretenden Stoffen.
Atmen Sie Dämpfe nicht ein.
Wenn Sie gesundheitliche Beschwerden erkennen, suchen Sie einen Arzt auf.

Verletzungsgefahr durch Brand und Explosion!

Versenden Sie einen beschädigte Akku nicht.
Entsorgen Sie einen beschädigten Akku über die ortlichen Gefahrgut-Sammelstellen.

Schaden am Akku bei Tiefentladung!

Tiefentladung kann zu irreparablen Schaden am Akku führen.

Laden Sie einen vollständig entladenen ("tiefentladenen") Akku unverzüglich auf.

Schaden am Akku und Gerät durch Überhitzung!

External Hitsequellen können den Akku und das Gerät, in dem der Akku eingesetzt ist, schädigen.

Verwenden Sie Akku und Gerät nicht für längerere Zeit in einer Umgebung mit hohen Temperaturen.

Schützen Sie den Akku vor direktem Sonnenlicht und anderen Wärmequellen.
Lagern Sie den Akku trocken und kuhl.
Werfen Sie den Akku nicht ins Feuer. Verbrennen Sie den Akku nicht.

Schaden am Akku durch unsachgemäß Handhabung!

© Offnen Sie das Gehäuse des Akkus nicht.

Schützen Sie den Akku vor mechanischer Beschädigung.

SchlieBen Sie die Kontakte des Akkus nicht kurz.

Stellen Sie beim Lager sichere, dass zwischen den vier Kontakten des Akkus keine direkte Verbindung besteht.

Sicheres Laden des Akku

Die optimale Umgebungstemperatur für den Ladevorgang liegt zwischen 15^ und 25^ . Die zulässige Umgebungstemperatur liegt zwischen 0^ und 37^ .

Verletzungsgefahr durch Brand und Explosion!

Durch falsches Aufladen können Akku, Ladegeräte und andere Komponenten in Brand geraten oder explodieren.

Verwenden Sie keine Ladegeräte, die für einen anderen Batterietyp vorgesehen sind.

Verwenden Sie ausschließlich für diesen Akku geeignete Ladegeräte, wie den LIEMKE CHARGER-K oder das Wärmebildgerät KEILER.

Verwenden Sie für den Ladevorgang ausschließlich unbeschädigte Kabel und Ladegeräte.

Stellen Sie sicher, dass die zulässige Umgebungstemperatur beim Ladevorgang nicht unter- und nicht übersritten wird.

Stellen Sie sicher, dass die Umgebungsluft während des Ladevorgangs nicht kondeniert.

Stellen Sie sicher, dass sich der Akku beim Ladevorgang nicht ungewohnlich stark erwart. Der Akku sollte beim Laden nicht mehr als handwarm werden.

Lassen Sie den Akku beim Ladevorgang nicht unbeaufsichtigt.

Stellen Sie sicher, dass der Akku beim Ladevorgang nicht abgedeckt ist.

Lassen Sie den Akku nicht länger als notwendig in der Ladevorrichtung.

Transport

Für den Versand intakter Lithium-lonen-Akkus gelten die Transportbestimmungen für Gefahrgut.

Beachten Sie die entsprechenden lokal geltenden Bestimmungen.

05. AUFBAU UND VERWENDUNG

Vorder Verwendung

Vor der Inbetriebnahme des Geräts wird eine technische Überprüfung empfohlen.
Prufen Sie den äußerten Zustand des Geräts: Das Gehäuse darf keine Risse aufweisen.
Prufen Sie den Zustand des Objektivs und des Okulars: Beide Komponenten sollenn sauber und unbeschädigt sein.
Prufen Sie den Zustand des Akkus: Der Akku sollte, falls nötig, geladen werden. Die Kontakte sollenn sauber sein und keine oxidierten Stellen aufweisen. Der Dichtungsring muss sauber und frei von Beschädigungen sein.
Prufen Sie den USB-C-Anschluss mit Gummiabdeckung (08): Die Kontakte sollenn sauber sein und keine oxidierten Stellen aufweisen. Die Gummiabdeckung sollte fest verschlossen sein, um den Schutz vor Feuchtigkeit sicherzustellen.

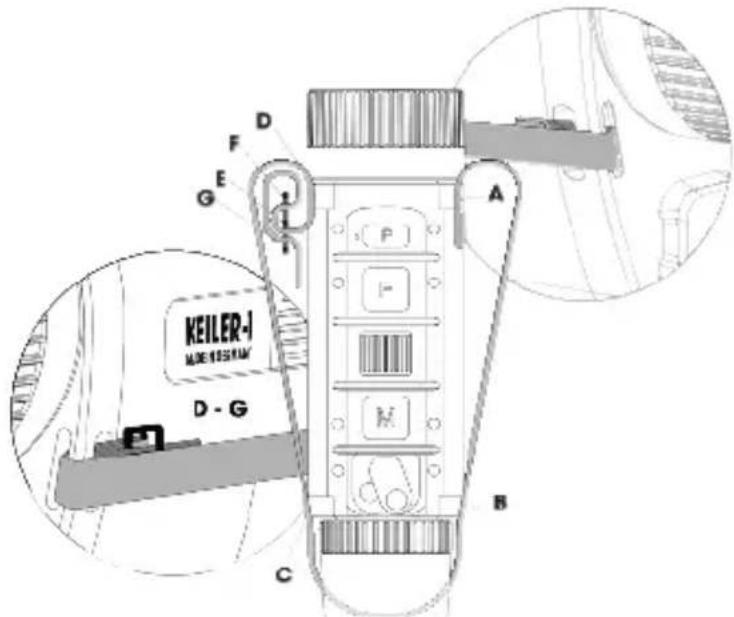

Handschaufe befestigen

Im Lieferumfang befindet sich eine Handschlaufe, die Sie nach ihrer personlichen Vorliebe am Gerät befestigen können.

• Rechtshänder: Beginnen Sie an der Ose (10) rechts darüber dem Objektiv.
• Linkshänder: Beginnen Sie auf der linken Seite.

  Entfernen Sie die Leiterschnalle (15).

(A) Ziehen Sie das offene Ende der Handschlaufe (14) in Richtung Objektiv durch die Ose, bis das vernahnte Ende die Ose blockiert.

(B-C) Faden Sie das offene Ende der Reihe nach durch die beiden Osen am Okular.

(D) Fädeln Sie die Handschlaufe, wie in der Abbildung dargestellt, von der Objektiv-nde aus in die letzte Ose (10) ein.

E-G) Nehmen Sie die Leiterschnalle (15) und faden Sie das offene Ende der Handschlaufe, wie in den Schritten E-G dargestellt, 3-mal durch die Leiterschnalle.

Regulieren Sie die Weite der Handschlaufe so, dass Sie das Gerät bequem halten können, ohne sich eingeengt zu fühlen.

Trageriemen befestigen

Mit dem Trageriemen konnen Sie das Gerät bequem mit sich führen und haben zus dem die Hände frei.

Haken Sie den Trageriemen (19) mit dem Karabiner (20) in den Teil der Handschlaufe vor dem Akku des Geräts ein.

Beachten Sie die drei einstellbaren Längen des Trageriemenes. Hier können Sieschnell und einfach zwischen verschiedenen Gurtlängen wechseln.

• Normales Tragen: gesichert durch die Fixierschnalle (21)

• Nahe Trageposition: zusammengezogen bis zum oberen Anschlag (22). Sehr hilfreich, wenn Sie beim Übersteigen von Hindernissen ein Hin- und Herschaukeln des Geräts verhindern wollen.

• Erweiterter Bewegungsspielraum: entriegelt und bis zum unteren Anschlag (22) aufgezogen.

Neopren-Cover verwenden

Das Neopren-Cover (17) ist so gestaltet, dass es das Gerät optimal vor Unachtsamkeiten schützt und zugleich großtmögliche Einsatzbereitschaft sicherstellt.

Befestigen Sie die okularseitige Befestigungsschlaufe (18) am Karabiner (20) des Trageriemens.

Stativadapter montieren

Die mitgelieferte Adapterplatte (11) erhögt die Verwendung eines Stativs zur freihandigen Beobachtung.

Legen Sie die mitgelieferte Adapterplatte so an die Unterseite des Geräts an, dass das Stativgewinde am Produktschild des Geräts aufliegt.

Setzen Sie die mitgelieferten Befestigungsschrauben (12) ein undziehen Sie sie mit hochstens 0.5 Nm Drehmoment fest.

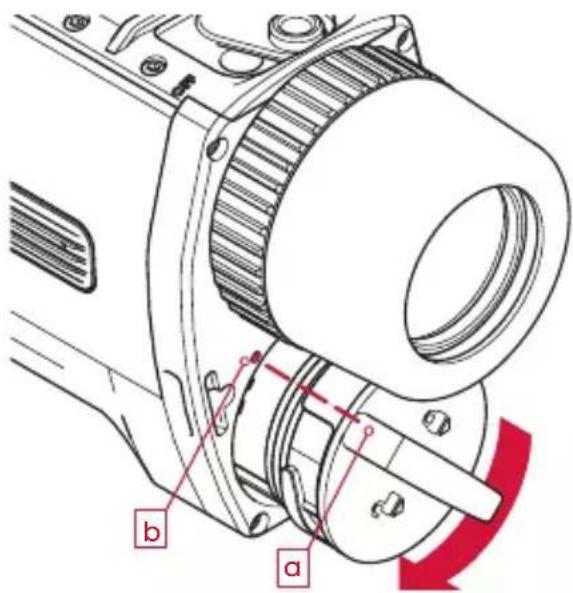

Akku einlagen

Richten Sie die Führungsleiste des Akkukörpers an der Führungsnut des Gerätegehäuses aus und schiben Sie den

Akku (09) bis zum Anschlag ein.

Der Griff des Akkus (a) zeigt damit auf den einzelnen Indexpunkt (b) am Gehäuse.

Drehen Sie den Bajonettverschluss des Akkus ca. 45^ im Uhrzeigersinn, sodass der Deckel einrastet.

Falls der Bajonettverschluss des Akkus nach der letzten Entnahme aus dem Gerät oder aus dem Ladegeräts verdrecht wurde:

Drehen Sie den Bajonettverschluss vor dem erneuten Einsetzen wieder in diese Stellung.

Drei-Positionen-Schalthebel verwenden

Der weiße Punkt unter dem Hebel ist im Standby-Modus teilweise und im eingeschalte ten Zustand (ON) vollständig sightbar, sodass Sie den aktuellen Zustand des Geräts bei schwachen Lichtverhältnissen leicht erkennen können. Im Standby-Modus wird das Dis

play ausgeschaltet und die Wi-Fi-Übertragung unterbrochen, um den Akku zu schonen und die Lichtemission des Geräts zu reduzieren.

Das Gerät benötigt zum Hochfahren aus dem ausgeschalteten Zustand (OFF) in den eingeschalteten Zustand (ON) 5 Sekunden, bis das Bild angezeigt wird. Nach dem Hochfahren (Szene ist sightbar) dauert es 10 Sekunden, bis die Aufnahmefungtion bereitsteht. Beim Einsatz des Geräts aus dem Standby-Modus wird das Bild sofort angezeigt und das Gerät kann direkt verwendet werden.

Bewegen Sie den Hebel in die gewünschte Position:

OFF: Ausschalten
- mittlere Stellung: Standby-Modus
ON: Einschalten

Augenmuschel anpassen

Für Brillenträger bietet die eingedreffe Augenmuschel bereits den vollen Beobachtungskomfort.

Fur Nicht-Brillentrager: Drehen Sie die Augenmuschel gegen den Uhrzeigersinn um ca. 90^ hersaus, um ihren Beobachtungskomfort zu erhöhen.

Dioptrien einstellen

Um ein ermuddungsfreies Beobachten sicherzustellen, muss im ersten Schritt das Display auf ihre Augen scharfgestellt werden.

Aktivieren Sie das Menu und betrachten Sie die Symbole mit abgedecktem Objekt. Justieren Sie den Dioptrienausgleich (05), bis Sie die Symbole scharf erkennen konnen.

Objektiv-Fokusring verwenden

Wichtig: Die Einstellung der Diopfrien (siehe oben) müssen Sie in thisem Schritt nicht mehr anpassen.

Stellen Sie den Fokus der Objektivlinse auf verschiedene Distanzen ein, indem Sie den Fokusring drehen, bis das Bild scharf ist.

Bedienfeld

An der Oberseite des Geräts befindet sich ein Bedienfeld mit drei Tasten (P, F und M) und ein Scrollrad.

Tastenfunktionen

Die P-Taste lost Aufnahmen von Fotos und Videos aus bzw. beendet die Videoaufzeinung.
Die F-Taste führt einzeln Bildeinstellungen (Bildmodus und Kalibrierung) aus und kann in Kombination mit dem Scrollrad für erweiterte schnelle Einstellungen verwendet werden. In komplexen Menüpunkten wahren Sie einzeln Einstellungen an und ab.
Die M-Taste ruft das Menu auf. Innerhalb der Menüstruktur wird ein Punkt wieder verlassen.
- Das Scrollrad dient während der Beobachtung zum schellen Umschalten favorisierter Darstellungsarten. Innerhalb der Menüstruktur konnen Sie zwischen den verschiedenen Menüpunkten wechseln.

Es gibt zwei verschiedene Eingabeoptionen für jeder Taste:

• Klick (kurzer Druck und sofortiges Loslassen)
  Langer Druck (Gedrückt halten fur ca. 2 Sekunden)

Standardanzeige

Während der normalen Beobachtung erschinen in der Statuszeile am unteren Bildschirmrand Symbole für den Akku-Ladezustand, den Kalibrierungsmodus (A, M, S), die Uhrzeit und die aktuell gewählte tatsächliche Vergroßerung. Das Wi-Fi-Symbol wird nur angezeigt, wenn die Wi-Fi-Verbindung aktiv ist.

Menūnavigation

Rufen Sie das Menu mit einem Klick oder langen Druck auf die M-Taste auf.

Das Menu an der oberen Seite des Displays besteht aus den Menu-Symbolen und einem Informationstext zum jeweils ausgewählten Menüpunkt.

Drehen Sie das Scrollrad, um zu dem gewünschten Menüpunkt zu gelangen.

Bestätigen Sie die Auswahl mit einem Klick auf die M-Taste.

• Falls weitere Untermenüs vorhanden sind, werden sie unterhalb der aktuellen Symbole angezeigt.
• In komplexen Untermenüs verwenden Sie die F-Taste, um Punkte zu aktivieren.
• Mit der M-Taste verlassen Sie die jeweilige Menuebene des Untermenüs.

Speichern Sie die Einstellungen mit einem Klick auf die M-Taste und kehren Sie zum vorherigen Menüpunkt zurück.

Mit einem langen Druck auf die M-Taste verlassen Sie den aktiven Menüpunkt eben-falls.

Wenn Sie die M-Taste weiterhin gedrückt halten, verlassen Sie das Menu ganz und kehren zur Standardanzeige zurück.

06. STROMVERSORGUNG

Normalerweise betreiben Sie das Gerät mit eingelegtem Akku. Wahlweise ist der Betrieb mit einer externen Stromquelle möglich (siehe Abschnitt "KEILER mit Power Bank betreiben").

Vor jeder Verwendung

Prufen Sie vor jeder Verwendung den äußeren Zustand des Akkus.

• Am Akku sind keine Risse, Verformungen oder andere Beschädigungen erkennbar.
• Der Dichtungsring ist sauber und weist keine Beschädigungen auf.
  Die elektrischen Kontakte sind sauber und weisen keine oxidierten Stellen auf.

Stellen Sie vor der Verwendung des Geräts sicher, dass der Akku ausreichend geladen ist.

In der Statuszeile setzen Sie den Ladezustand des Akkus als Prozentangabe.

KEILER mit Akku betreiben

Akku einlagen

Lagen Sie den Akku das Gerät ein (siehe „Akku einlagen" auf Seite 13). Jetzt können Sie das Gerät einschalten und verwenden.

Akku entnehmen

Schalten Sie das Gerät aus.

Gehen Sie zum Entnehmen des Akkus aus dem Gerät in umgekehrter Reihenfolge wie beim Einlagen vor.

KEILER mit Power Bank betreiben

Sie können das Gerät auch mit einer externen Stromquelle betreiben (Power Bank). Die Power Bank muss mindestens 10 W (5 V/2 A) bereitsstellen. Ansonsten kann es zu Betriebsstörungen kommt. Wahrend dieser Betriebsart wird der Akku im Gerät aufgeladen. Der darauf erreichte Ladezustand wird als Prozentangabe im Display angezeigt. Ein Betrieb ohne eingelegten Akku ist möglich, wird aber ausdrücklich nicht empfohlen.

HINWEIS! Eindringende Feuchtigkeit kann zu Schäden am Gerät führen.

Stellen Sie sicher, dass der Akku korrekt eingelegt und verriegelt ist.

Beachten Sie die Bedienungsanleitung der externen Stromquelle.

SchlieBen Sie die externe Stromquelle an den USB-C-Anschluss (08) des Gerats an.

07. AKKU LADEN

Sie können den LIEMKE BP-K im Geräf KEILER oder im separat erhältlichen Ladegerät CHARGER-K laden.

Beachten Sie zum Laden des Akkus die Bedienungsanleitung zum CHARGER-K.

Tiefentladung des Akkus

Eine Tiefentladung des Akkus sollen Sie vermeiden, um die Lebensdauer des Akkus nicht unnötig zu verstürzen. Wenn der Akku vollständig entladen ist, müssen Sie für den Ladevorgang erheblich mehr Zeit einplanen, da anfänglich sehr weniger Ladestrom fließt, um den Akku nicht zu beschädigen.

Vordem Laden des Akkus

Prufen Sie vor jedem Laden den äußeren Zustand des Akkus.

• Am Akku sind keine Risse, Verformungen oder andere Beschädigungen erkennbar.
• Der Dichtungsring ist sauber und weist keine Beschädigungen auf.
  Die elektrischen Kontakte sind sauber und weisen keine oxidierten Stellen auf.

Akku im KEILER Iaden

1. SteckernetzteilVBorbereiten

Das Netzteil wird mit 4 Steckeradaptern ausgeliefert, die Sie nach Bedarf auswechseln können.

Drücken Sie auf den Sicherungsknopf ("PUSH") und schiben Sie gleichzeitig den zu entfernenden Steckeradaptor vom Netzteil ab.

Setzen Sie den für ihre Region passenden Steckeradapter ein und schiben Sieihn so welt ein, bis der Sicherungsknopf gut hörbar einrastet.

2. Akku im Gerat Iaden

Ein normaler Ladevorgang dauert im ausgeschalteten Zustand ungebahr 4 Stunden. Wenn Sie das Gerät während der Verwendung aufladen wollen, müssen Sie ca. 8 Stunden darauf einplanen.

Während des Ladevorgangs leuchtet die Status-LED (03) rot. Bei abgeschlossenem Ladevorgang leuchtet die Status-LED grün.

Beachten Sie die Bedienungsanleitung des Akkus.

Stellen Sie sicher, dass der Akku korrekt in das Gerät eingelegt ist.

Verbinden Sie das am USB-Netzteil angebrachte USB-C-Kabel mit der USB-Buchse (08) am Gerät. Der Ladevorgang startet automatisch.

Nach Abschluss des Ladevorgangs: Ziehen Sie das UBC-C-Kabel vom Gerät ab und verschreiben Sie die USB-Buchse (08) sorgfältig mit der Gummiabdeckung.

Akku extern aufladen

Sie können den Akku auch im separat erhältlichen externen Ladegerät CHARGER-K aufladen.

Beachten Sie dazu die Bedienungsanleitung des externen Ladegeräts.

Um den Akku zu entnahmen, drehen Sie den Bajonettverschluss des Akkus ca. 45^ gegen den Uhrzeigersinn undziehen Sie den Akku hersus.

Verwenden Sie zum Aufladen des Akkus das Netzteil im Lieferumfang.

08. EINGABEMODI

Das Gerät verfügbar über 3 verschiedene Eingabemodi mit spezifischen Funktionen, die direkt über einen Klick (Drücken und loslassen) oder einen Langen Druck (Gedrück) halten für ca. 2 Sekunden) der jeweiligen Taste aufgerufen werden konnen. Die Eingabemodi und Funktionzuordnungen konnen im Menüpunkt „Eingabemodus" geändert werden.

Das Scrollrad ist mit einer zweiten Funktion belegbar.

Zweite Funktion aufrufen: Klichen Sie zuerst die F-Taste und bewegen Sie anschließend das Scrollrad.

Bestätigen Sie die gewählte Einstellung mit einem Klick auf die F-Taste oder warten Sie 3 Sekunden und kehren in die erstefungsebene des Scrollrades zusück.

Standardmodus

Der Standardmodus ist der voreingestellte Modus, der für die meisten Anwendungs-falle geeignet ist. Funktionen, die nicht direkt über die Tasten geändert werden können, lessen sich über den jeweiligen Menüeintrag anpassen.

Basismodus

Der Basismodus besteht in einer vereinfachten Eingabeschnittstelle für Benutzer, die ihre Einstellungen nicht halten möchten.

Funktionen, die nicht direkt über die Tasten geändert werden können, halten sich über den jeweiligen Menu eintrag anpassen.

Der Basismodus bietet den hochsten Schutz vor versehentlichen Änderungen und schon den Akku durch die Deaktivierung der Medienfunktionen.

Benutzerdefinierter Modus (Custom)

Im benutzerdefinierten Modus konnen Sie die Tasten in fast beliebiger Zusammenstellung belegen und so auf ihre persönlichen Bedürfnisse abstimmen.

Hinweis: Informationen zum Einstellen der verschiedene Tastenbelegungen erhalten Sie im Kapitel „Menüfunktionen“, Abschnitt „Eingabemodus".

Hinweis: Die Kombination aus Funktionstaste und Scrollrad ist nutzbar, wenn die F-Taste (Klick) auf „Funktionsknopf für Scrollrad" gestellt ist.

Taste Standardmodus Basismodus Benutzerdefinierter Modus
P	Klick: Foto aufnehmen	- Klick: Foto aufnehmen / Langer Druck: Video- aufnahme Start/Stopp
P-Taste			keine
			Langer Druck: Videoaufnah- me Start/Stopp / keine
F	Klick: Bildmodus	Langer Druck:	Klick: Bildmodus / Farbmodus
	Langer Druck: Kalib- rierung	Kalibrierung	/Funktionsknopf für Scrollrad
			/ keine
			Langer Druck: Kalibrierung
F	Drehen: Zoom Drehen:		Drehen: Zoom / Normal-PiP /
		Helligkeit	Helligkeit / keine
Scrollrad
F	-- Drehen: Zoom / Normal-PiP /
			Helligkeit
Scrollrad 2. Funktion
M	Klick: Menu	Langer Druck:	Klick: Menu / keine
	Langer Druck: Menu	Menü	Langer Druck: Menu
M-Taste

09. ZOOMFUNKTION

Um ein Detail better zu beurteilen, verwenden Sie die abgestufte Zoomfunktion. Alternatively können Sie auch die Bild-in-Bild-Funktion (PiP) verwenden, bei der ein kleinerzentraler Bereich vergroßert dargestellt wird. Die PiP-Funktion kann im Menu aktiviert oder über das Scrollrad während des normalen Betriebs zugeschaltet werden.

Volle Kontrolle über die Zoom-Stufen erhalten Sie durch die Vorauswahl verfügbar Stufen in einem Untermenü der erweiterten Einstellungen. Informationen dazu erhalten Sie im Kapitel „Erweiterte Einstellungen“, Abschnitt „3. Zoom-Schritte".

10. MENÜFUNKTIONEN

In der normalen Ansicht

M-Taste Klick	Menü aufrufen
Langer Druck
In einem Menu mit einfacher Auswähl
Scrollrad Drehen Durch das Menü bewegen (Bewegen des hervorgeho- benen Eintrags)
M-Taste Klick Menüpunkt bearbeiten bzw. Einstellung speichern
Menu verlassen und in das darüber liegende Menu zurückspringen
Langer Druck Speichern und Menu komplett beenden
In einem Menu mit Mehrfach-Ausbuhl
Scrollrad Drehen Durch das Menü bewegen (Bewegen des hervorgeho- benen Eintrags)
M-Taste Klick Einstellung speichern, Menu verlassen und in das darüber- ber liegende Menu zurückspringen
F-Taste Klick Hervorgehobenen Eintrags auswählen oder abwählen

Zurück

Alternative zum langen Druck auf die M-Taste können Sie das Menu auch verlassen, indem Sie das stets gaz links platzierte Zurück-Symbol auswahlen und mit einem Klick auf die M-Taste bestätigen.

Helligkeit

Bei der Änderung über den Menüpunkt Helligkeit kann die Helligkeit erhöht oder verrin-gert werden, wobei die Einstellung bei 1 bzw. 10 gestoppt wird. Die Helligkeit ist der erste Menüpunkt, sodass diese Einstellung schnell zugänglich ist.

Bildmodus

Wahlen Sie den Modus Sonne oder Regen aus.

Die Auswahl eines Modus erfolgt auf Grundlage der vorliegenden Szene und ihrer Präferenzen.

• Im Modus Sonne wird ein weich und natürlich wirkendes Bild angezeig. Diese Einstellung eignet sich für Szenen oder Bildbereiche mit starken Kontrasten.
• Im Modus Regen wird eine sehr kontrastarme Szene so aufbereitet, dass die geringen Unterschiede deutlich dargestellt werden.

Farbmodus

Die Farbmodi können selektiv im Untermenü der erweiterten Einstellungen mit der Bezeichnung „Farbmodus aktiv/inaktiv" deaktiviert werden. Deaktivierte Farbmodi werden in this dem Menu nicht mehr erschreiben, sodass sie ausschließlich durch die Farbmodi scrollen werden, die Sie hilfreich finden.

Die verfügbarbaren Farbmodi sind:

• WH - White Hot: Zur prazisen Identifizierung, gut für die Nutzung in den Nachstunden aufgrund des dunkleren Hintergrunds geeignet
• BH - Black Hot: Lieferf einen realitätsnaheren visuellen Eindruck mit einem dunklen Ziel vor einem helleren Hintergrund
• ED - Extra Dunkel: Basierend auf dem Modus White Hot, mit geringerer allgemeiner Helligkeit und einem warmen Farbston, ideal für den Schutz der natürlichen Nachsichtsfunktion des Auges geeignet
• RH - Red Hot: Für die schnelle Erkennung von Wärmequellen
• RB - Rainbow: Für die Anzeige geringer Temperaturdifferenzen

Die Beschreibungen der Anwendungsfälle stellen nur eine Orientierungshilfe dar.

Scrollen Sie durch die aktivierten Farbmodi.

Wahlen Sie den Farbmodus aus, der Ihnen am besten gefällt.

Falls Ihnen einzeln Farbdarstellungen unnutz erschieren, konnen Sie diese ausblenden. Informationen dazu erhalten Sie im Kapitel „Erweiterte Einstellungen“, Abschnitt „2. Farbmodus aktiv/inaktiv".

WiFi

Ein WiFi-Symbol wird in der Statuszeile angezeigt, wenn die WiFi-Funktion aktiviert ist. Aktivieren/deaktivieren Sie die WiFi-Verbindung und speichern Sie ihre Auswahl mit einem Klick auf die M-Taste.

Falls Sie weitere Informationen über die App und{nahere Erläuterungen benöttigen, wie Sie das Gerät mit Ihr Mobilitelefon oder Tablet-PC verbinden, besuchen Sieitte die Website: https://liemke.com/medien

Bild-in-Bild (PIP)

Wenn Sie die Beobachtung mit möglichst großem Sehfeld bevorzugen, sich aberTOTz dem Details nicht entgeben halten, konnen Sie den PiP-Modus verwenden.

Hier können Sie bei 1.9x Vergroßerung (bestes Sehfeld) im Bereich um die Peilmarke in 3x-Vergroßerung alle Details erkennen.

Die PiP-Anzeige ist nicht verwendbar, wenn andere Zoom-Stufen benutzt werden sollen. Die Peilmarke hat eine Ausdehnung von 1 m / 100 m und einen freien inneren Bereich von 50 cm / 100 m.

Aktivieren/deaktivieren Sie die PIP-Funktion und speichern Sie ihre Auswahl mit einem Klick auf die M-Taste.

Entfernungsschätzung

Aktivieren/deaktivieren Sie die Vergleichsmarker Entfernungsschätzung und speichern Sie ihre Auswahl mit einem Klick auf die M-Taste.

Sie können Markierungen einblenden, die Ihnen bei der Entfernungsschätzung halten. Diese Marken haben eine Länge von jeweils 1 m / 100 m und sind in 50-cm-Abschnittsunterteilt.

Wenn Sie die abgestufe Zoomfunktion verwenden, werden die Vergleichsmarken skaliert, um Ihnen eine genauere Schätzung zu ermögen.

Erweiterte Einstellungen

Hinweis: In Untermenus mit Mehrfachauswahl konnen Sie mit einem Klick auf die F-Taste den Eintrag anwahlen und abwahlen. Die Einstellungen speichern Sie mit einem Klick auf die M-Taste.

1. Konfiguration Schnellmenü

Hier können Sie festlegen, welche Menüpunkte im Schnellmenü erscheinen sollen. Dadurch können Sie die Navigation im Feldeinsatz noch better an ihre individuellen Vorlieben anpassen.

Hinweis: Es muss mindestens 1 Eintrag angewählt werden.

Ändern Sie den zu bearbeitenden Punkt mit dem Scrollrad

Wahlen Sie den Eintrag mit einem Klick auf die F-Taste an bzw. ab.

Speichern Sie die Einstellungen und kehren Sie in das darüber liegende Menu mit einem Klick auf die M-Taste zurück.

2. Farbmodus aktiv/inaktiv

Hier legen Sie fest, welche Farbmodi Sie in der ersten Menüebene (Menüeintrag „Farbmodus") grundsätzlich zur Auswahr angeboten besteht.

Deaktivierte Farbmodi werden nicht im Farbmodus-Menü oder beim Wahlen mit einer Taste erscheinen, sodass Sie lediglich durch die Farbmodi wechseln müssen, die Sienutzlich finden.

Hinweis: Es müssen mindestens 2 Einträge angewählt werden. Wenn nur noch 2 Einträge übrig sind, werden die Auswahlkästchen ausgegraft dargestellt.

Ändern Sie den zu bearbeitenden Punkt mit dem Scrollrad.

Wahlen Sie den Eintrag mit einem Klick auf die F-Taste an bzw. ab.

Speichern Sie die Einstellungen und kehren Sie mit einem Klick auf die M-Taste in das darüber liegende Menu zurück.

3. Zoom-Schritte

Diejenigen Zoom-Stufen, die Sie im tätiglichen Gebrauch für sinnvoll halten, können Sie hier aus einem von drei vordefinierten Paketen ausgehalten.

Wahlen Sie die für Sie passende Kombination mit dem Scrollrad aus und speichern Sie die Änderung mit einem Klick auf die M-Taste.

4. Kalibriermodus

In thisem Menupunkt konnen Sie den Kalibriermodus auswahlen.

A - Automatische Kalibrierung alle 2 Minuten
- M - Manuelle Kalibrierung, die vom Benutzer durch einen langen Druck auf die F-Taste ausgelöst wird.
- S - Stumme Kalibrierung, die vom Benutzer durch einen langen Druck auf die F-Taste ausgelost wird.

Während der Nutzung nimmt die Bildqualität schrittweise ab, was auf die sich verändernde Hintergrundtemperatur des Sensors zurückzuführen ist. Dies wird durch die Kalibrierung des Sensors in regelmäßigen Abständen kompensiert. Dafür wird kurzzeitige eine interne Blende geschlossen und das übrig bleibende Signal als Grundrauschen in der Folgezeit vom Bildsignal abbezogen.

Den Kalibriervorgang erkennen Sie an einem leisen Klick-Geräusch und Sie sehen in dieser Zeit das letzte Bildsignal als Standbild. Beim Anschalten des Geräts werden automatisch mehrere Kalibrierungen in den ersten Sekunden ausgeführrt, und später unabhängig vom gewährten Kalibriermodus.

• Im M-Modus bestimmen Sie selbst den Zeitpunkt der Kalibrierung mit der internen Blende. Führn Sie eine manuelle Kalibrierung durch, wenn Sie eine Verschlechterung der Bildqualität feststellen, die sich in Form einer erhöhten Bildkörnung oder Streifen-bildung äußert.
• Den S-Modus losen Sie etwa wie der M-Modus aus. Dabei kommt noch die interne Blende nicht zum Einsatz, sodass dieser Prozess komplett lautlos abläuft. Hinweis: Decken Sie die Frontlinse am Objektiv während des Kalibriervorgangs ab. Andernfalls sehen Sie ein überlagertes „Geisterbild".

5. Eingabemodus

Der Eingabemodus ermittelcht Ihnen die Auswahl, welche Funktionen direkt durch einen Klick oder einen Langen Druck auf eine Taste gesteuerert werden, sodass Sie nicht erst das Menu aufrufen müssen. Mehr Informationen dazu erhalten Sie im Kapitel „Eingabemodi" mit Details zu den Einstellmöglichkeiten in jedem Modus.

Navigieren Sie im Hauptmenu zum Menu „Eingabemodus" und bestätigten Sie die Auswahl mit einem Klick auf die M-Taste.

Wahlen Sie die für Sie passende Konfiguration der Funktionstasten mit dem Scrollrad an und bestätigen Sie die Auswahr ("Standard", "Basis" oder "Custom") mit einem Klick auf die M-Taste.

Wenn Sie die Einstellungen fur "Custom" anpassen möchten, drucken Sie nicht die M-Taste, sondern die F-Taste.

Ändern Sie mit dem Scrollrad den jeweils aktiven Punkt. 27

Wahlen Sie den Punkt mit einem Klick auf die F-Taste an oder ab.

Wenn ein Eintrag fest vorgegeben ist, erscheint ein ausgegrautes Auswahlfeld.

Wenn Sie alle gewünschten Einträge angepasst haben, speichern und verlassen Sie diese Ebene mit einem Klick auf die M-Taste.

Hinweis: Die Kombination aus Funktionstaste und Scrollrad können Sie verwenden, wenn die F-Taste (Klick) auf „Funktionsknopf für Scrollrad" gestellt ist.

6. Internet Speicher

Im Bereich "Anzeige" können Sie sich anzeigen setzen, wie viel Speicherplatz Sie noch für Fotos und Videoaufnahmen zur Verfügung haben.

In der Auswahr „Format" können Sie den gesamten belegten Speicher vollständig freigeben.

Hinweis: Durch die Formatierung werden alle Fotos und Videos unwiederbringlich ge-loscht.

Hinweis: Wenn KEILER gleichzeitig mit per USB-Kabel mit einem Computer verbunden ist, Funktioniert die Formatieren-Funktion nicht.

7. Aufnahmeausgabe

Hier können Sie einstellen, ob Sie ausschließlich Bildinformationen in ihren Datien speichern wollen oder ob eventuell auftauchende Menus mit angezeigt werden sollen.

Wahlen Sie "Nur Szenenbild" oder "Einschließlich Menuinfo" und bestätigten Sie die Auschwitz mit einem Klick auf die M-Taste.

8. Datum und Uhrzeit

Die interne Uhrzeit stellen Sie ein, damit die Dateiangaben Ihrer Bilder und Videos mit passenden Angaben versehen werden konnen.

Wahlen Sie mit dem Scrollrad zwischen Uhrzeit und Datum.

^2 Starten Sie die Einstellung mit einem Klick auf die F-Taste.

Ändern Sie den Wert mit dem Scrollrad.

Speichern Sie den angezeigten Wert mit einem Klick auf die F-Taste und springen Sie zum nachsten Eintrag.

Speichern Sie die Einstellungen und kehren Sie mit einem Klick auf die M-Taste in das darüber liegende Menu zurück.

9. Fehlerpixelkorrektur

Wenn während der Nutzung Pixel erschreiben solften, die dauerhaft hell bleiben ("Hot-Particles") und nach dem Kalibrieren nicht verschwinden, können Sie diese Pixel korrigieren, indem Sie die Funktion zur Reparatur von defekten Pixel ausfuhren.

Hinweis: Decken Sie die Frontlinse am Objektiv beim Ausführung dieser Funktion ab.

Bestätigen Sie den Vorgang durch einen Klick auf die F-Taste.

Ein Countdown wird angezeigt. Anschließlich erscheint ein grüne Häkchen, um die erfolggreiche Pixelreparatur zu bestätigen.

Wiederholen Sie den Vorgang, falls das Ergebnis noch nicht perfect sein sollte.

10. Sprache

Sie können Englisch oder Deutsch als Menüsprache auswahlen.

11. Zurücksetzen auf Werkseinstellungen

Datum, Uhrzeit, Sprachauswahl und alle gespeicherten Dateien bleiben beim Zurücksetzen erhalten.

Wahlen Sie (J) aus und bestätigten Sie die Auswahl mit einem Klick auf die F-Taste, um die werksseitigen Voreinstellungen wiederherzustellen.

12. Geräteinformation

Hier werden die Seriennummer und die installierte Firmware-Version angezeigt.

11. FOTO- UNDVIDEOAUFNAHME

Foto speichern

Speichern Sie ein Foto mit einem Klick auf die P-Taste im internen Speicher des Geräts.

Ein entsprechendes Symbol erscheint kurzzeitig auf dem Display und zeigt die erfolgsreiche Aufnahme an.

Video aufnehmen

Foto- und Videoaufnahmen können 20 Sekunden nach dem Einsatz des Geräts ausgeführrt werden.

Während einer Videoaufnahme kann kein Foto aufgenommen werden.

• Im Basismodus ist die Foto- und Videoaufnahme deaktiviert.
• Im benutzerdefinierten Modus konnen die Foto- und Videofunktionen entsprechend ihrer Vorlieben aktiviert oder deaktiviert sein.

Starten Sie die Videoaufnahme mit einem langen Druck auf die P-Taste.

Ein Aufnahmesymbol und die verstrichene Aufnahmezeit werden im Display angezeigt.

Beenden Sie die Videoaufnahme mit einem erneufen Langen Druck auf die P-Taste.

12.INTERNER SPEICHER

Das Gerät verfügbar über einen internen 32-GB-Speicher und kann an einen Computer angeschlossen werden.

SchlieBen Sie das Gerät mit dem im Lieferumfang enthaltenen USB-C-Kabel an ihren Computer an.

Das Gerät wird am Computer als Kamera angezeigt und ermöglicht den Zugang zu den gespeicherten Foto- und Videodateien.

Für die Dateianzeige auf Computern mit dem Betriebssystem "MacOS" bestehtener Sie ein zusätzliches Dienstprogramm.

Wir empfehlen „Android File Transfer" von Google.

Laden im

Mac App Store

13. WIFI-VERBINDUNG

Hinweis: Die WiFi-Funktion kann erst ca. 20 Sekunden nach dem Einsatz des Geräts aktiviert werden.

Das WiFi-Symbol wird in der Statuszeile angezeigt, wenn die WiFi-Funktion aktiviert ist.

Um eine WiFi-Verbindung mit Ihr dem Mobiltelefon oder Tablet-PC herzustellen, aktivieren Sie die WiFi-Funktion im Menu "WiFi".

Das Gerät wird in der Liste der WiFi-Netzwerke auf Ihrm Mobiltelefon oder Tablet-PC als „KEILERXXXXXXXX" angezeigt. Das voreingestellte Password für die Herstellung einer WiFi-Verbindung zum KEILER laufet „ 12345678".

Sollten Sie Ihr selbstgewähltes Password vergessen haben, können Sie durch „Zurücksetzen auf Werkseinstellungen" das Standardpassword wiederherstellen.

Verbinden Sie Ihr Endgerät mit dem KEILER-WiFi-Netzwerk. Danach steht Ihnen die Live-Verbindung in der Liemke App zur Verfugung.

Beachten Sie die Informationen zur Liemke App, die Sie auf der Website finden: www.liemke.com/APP

14. REINIGUNG UND PFLEGE

KEILER

Fuhren Sie die Reinigung zweimal im Jahr durch.

Wischen Sie die äußeren Oberflächen mit einem Baumwolllappen ab, um Metall- und Kunststoffeile staub- und schmutzfrei zu halten.

Prufen Sie die Glasoberflächen des Okulars und des Objektivs. Falls erforderlich, entfernen Sie Staub und Sand von den Linsen (vorzugsweise ohne die Glasoberflächen zu berühren).

Akku

Fuhren Sie die Reinigung zweimal im Jahr durch.

30

Wischen Sie die äußeren Oberflächen mit einem saubern und trockenen Baumwoll-tuch ab, um Metall- und Kunststoffeile staub- und schmutzfrei zu halten. 31

Akku lagern

Entnehmen Sie den Akku bei Nichtgebrauch aus dem KEILER bzw. Ladegerät.

Lagern Sie den Akku trocken, lichtgeschützt und frostfrei.

Stellen Sie sicher, dass der Ladezustand des Akkus bei längerem Nichtgebrauch ca.

80% beträgt, um die Akku-Lebensdauer nicht unnöttig zu verkurzen.

Kontrollieren Sie den Ladezustand alle 6 Monate.

15. STÖRUNGSBESEITIGUNG

These Übersicht enthalt eine Auflistung der haufigsten Probleme, die bei der Nutzung des Geräts auftreten können.

Fuhren Sie alle empfohlenen Prüfungen wie in der Tabelle beschrieben durch.

Falls ein Fehler auftritt, der nicht in der Tabelle aufgeführ ist, oder Sie einen Fehler nicht selbst beheben konnen, kontaktieren Sieitte den Liemke Service. Kontakt-daten: siehe Rückseite

KEILER

Fehlfunktion Möglicher Grund Behebung
Die Wärmbildkamera{lösst sich nicht einschalten. Im Startvorgang schaltet sich das KEILER nach Ein-blendung des Startlogos wieder aus.	Der Akku ist nicht ge-nügend aufgeladen.	Laden Sie den Akku eine halbe Stunde lang auf, bevor Sie das Gerät erneut ein-schalten.
Das Gerät kann nicht über eine externe Stromquelle betrieben werden.	Die externe Strom-qualle ist zu schwach.	Verwenden Sie eine externe Stromquelle mit mind. 5 V / 2 A Ladestrom.
	Das USB-Kabel ist beschädigt.	Ersetzen Sie das USB-Kabel.
Der Akku ländt sehr lang-sam auf.	Netzteil mit zu gerin-ger Leistung verwendet.	Verwenden Sie ausschließlich das mitgelie-ferte Netzteil.
Fehlfungtion Möglicher Grund	Behebung
	Das Gerät ist nicht ausgeschaltet.	Schalten Sie das Gerät aus (OFF), damit der Ladevorgang zuverwässig funktioniert.
	Der Akku ist tief- entladen.	Bei tiefentladenem Akku dauert der Lade- vorgang erheblich länger.
Das Bild ist unscharf, mit)dünnen senkrechten Linien oder Schatten.	Kalibriierung erforder- lich.	Führten Sie eine Bildkalibriierung durch.
Nach der Kalibriierung ist ein „Geisterbild" zu sehen,das die Szene überlagert.	Der Kalibriermodus S wurde ausgewählt,und die Frontlinse wurde während der Kalibriierung nicht abgedeckt.	Führten Sie eine erneute Kalibriierung mit abgedeckter Frontlinse durch.
Geringe Bildqualität / verringerte Erkennungs-reichweite.	These Probleme können unter umgrenstigen Wetterbedingungen auf- treten (hohe Luftfeuchtigkeit, Schneefall, Regen, Nebel etc.).In langen Phasen mit konstanten Wetterbedingungen ohne Sonne und insbesondere bei regenerischer Wetterlage gleichen sich die beobachteten Objekte in etwa auf die gleiche Temperatur an,sodass die Temperaturdifferenz erheblich reduziert ist, worunter die Bildqualität leidet. Diese Umstand ist auf physikalische Ursachenzurückzuführen und stellt keinen Mangel des Wärmbildgeräts dar.
Die Foto- oder Videoauf-nahme Funktioniert nicht.	Es sind noch keine 20 Sekunden vergangen,die das Gerät zum vollständigen Hoch-fahren besteht.	Warten Sie 20 Sekunden nach dem Ein-schalten des Geräts ab, bevor Sie mit der Foto- oder Videoaufnahme beginnen.
Einige defekte Pixellassen sich nicht dauherhaft{löschen.	Der defekte Pixel wird vom Gerät nicht erkannt.	Schalten Sie die Kalibriierung auf M-Modus und warten Sie, bis der Pixel sehr deutlich zu setzen ist. Führten Sie dann die Fehlerpixel-korrektur (Menu „Erweiterte Einstellungen“) durch. Schalten Sie danach zurück in den A-Modus.
Fehlfunktion Möglicher Grund	Behebung
Die LIEMKE App verbindet sich nicht mit dem Gerät.	WiFi ist nicht aktiviert. Aktivieren Sie das WiFi des Geräts im Menu.
	Das mobile Endgerät ist nicht mit dem KEILER-WiFi verbunden.	Verbinden Sie Ihr mobiles Endgerät mit dem WiFi von KEILER.

Akku

Fehlfunktion Möglicher Grund Behebung
Der Akku ländt sehr langsam oder gar nicht auf.	Netztell mit zu geringer Leistung ver-wendet.	Verwenden Sie ein geeignetes Netzteil, wie in der Bedienungsanleitung zum KEILER bzw. CHARGER-K angegeben.
	Akku ist tiefentladen. Bei tiefentladener Batterie dauert der Lade-vorgang erheblich länger.

16. ENTSORGUNG

interseroh

Elektro-Altgeräte und Akkus dürfen nicht im Hausmüll entsorgt werden. Elektro-Altgeräte und Akkus bei der lokalen Recycling-Annehmestelle abgeben. Akkus sollen den der Entsorgung vollständig entladen sein.

Wir erhöhen am INTERSEROH+ Verbund teil. Die Gerätekomponenten können zur Entsorgung der Kunststoff- und Metallwiederverwertung zugeführrt werden.

Akku entsorgen

Vor der Entsorgung{sicherstellen, dass der Akku vollständig entladen ist.

17. KONFORMITÄTSERKLÄRUNG

CE-Kennzeichnung: Die Geräte sind konform mit den EU-Richtlinien:

EMV-Richtlinie 2014/30/EU

Electromagnetic Compatibility SI 2016 No. 1091

RED-Richtlinie 2014/53/EU

RED SI2017 No. 1206

RoHS-Richtlinie 2011/65/EU

RoHs SI 2012 No.3032

Niederspannungs-Richtlinie 2014/35/EU

Low Voltage SI 2016 No. 1101

FCC-ID: 2A8DL-KEILER

Hiermit erklart die Blaser Group GmbH, dass der Funkanlageotyp KEILER der Richtlinie 2014/53/EU entspricht. Die Konformitätserklärungen sind unter folgenden Internetadressen verfügbar:

liemke.com/CE_KEILER_1

liemke.com/UKCA KEILER_1

liemke.com/CE KEILER_2

liemke.com/UKCA KEILER_2

liemke.com/CE_KEILER_25-1

liemke.com/UKCA KEILER_25-1

FASCINATION THERMAL IMAGING TECHNOLOGY

Dear Customers,

FCC-ID: 2A8DL-KEILER

FCC-ID: 2A8DL-KEILER

Compatibiliad electromagnética SI 2016

No.1091

RED SI2017 No. 1206

RoHs SI 2012 No.3032

Baja tension SI 2016 No. 1101

LIEMKE · KEILER-1 / KEILER-2 / KEILER-25.1 · Bedienungsanleitung · Stand: 06/2023
Beachten Sie die rechtlichen Erwerbs- und Nutzungs bedingungen für Wärmbildoptiken in ihrer Land bzw. Bundesland. Änderungen in Design, technischer Ausführung, Lieferumfang und Preise vorbehalten. Für die jeweils neueste Version dieser Bedienungsanleitung besuchen Sie: https://liemke.com/medien

Kontakt technischer Service

Blaser Group Wetzlar GmbH & Co. KG

Liemke Service

Wilhelm-Loh-StraBe 1

D-35578 Wetzlar
