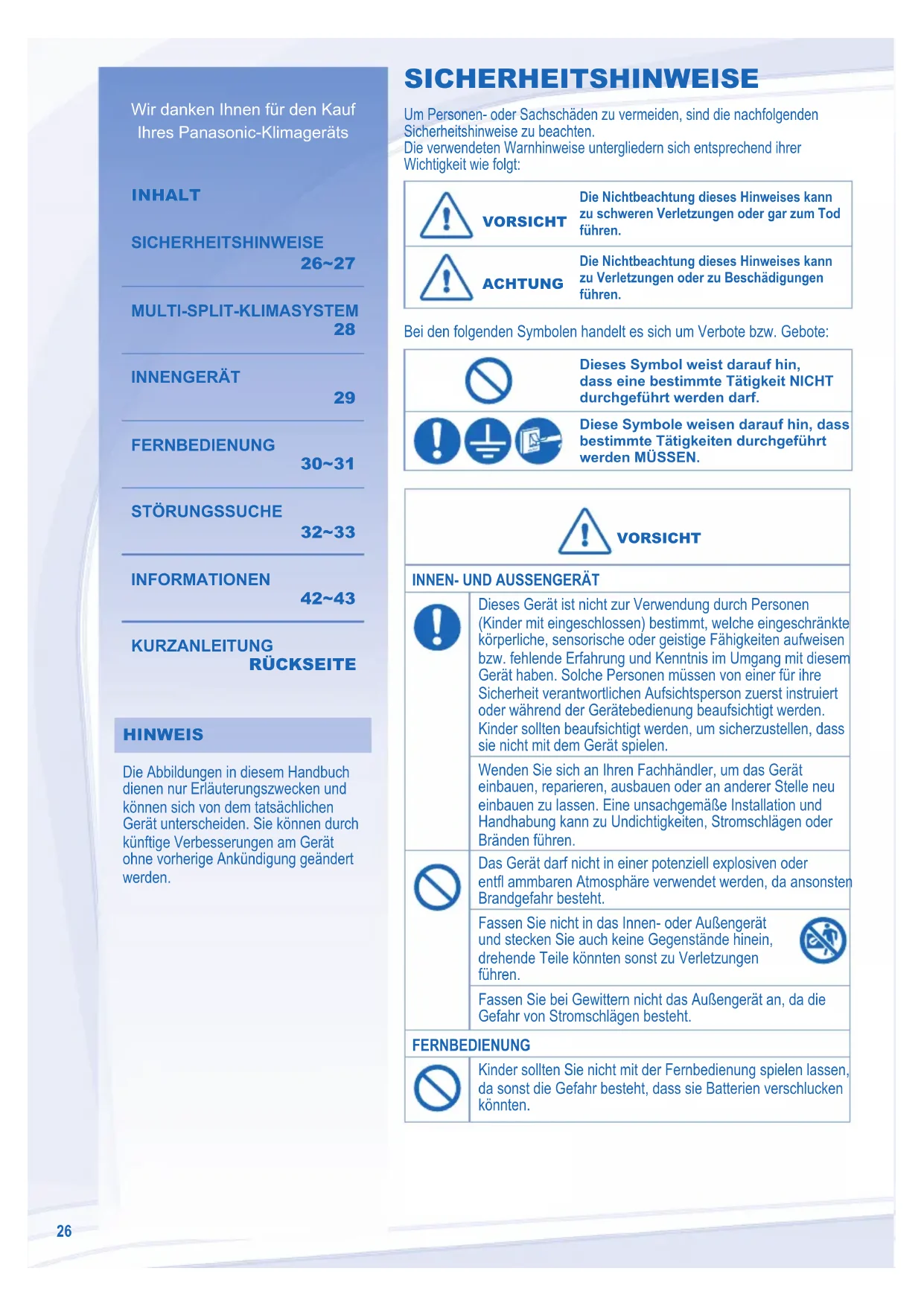

• Extraiga las pilas del mando a distancia.26 SICHERHEITSHINWEISE Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten. Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: VORSICHT VORSICHT Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen. ACHTUNG ACHTUNG Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen. Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf. Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN. VORSICHT VORSICHT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Wenden Sie sich an Ihren Fachhändler, um das Gerät einbauen, reparieren, ausbauen oder an anderer Stelle neu einbauen zu lassen. Eine unsachgemäße Installation und Handhabung kann zu Undichtigkeiten, Stromschlägen oder Bränden führen. Das Gerät darf nicht in einer potenziell explosiven oder entfl ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht. Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen. Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht. FERNBEDIENUNG Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten. Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts INHALT INHALT SICHERHEITSHINWEISE 26~27 MULTI-SPLIT-KLIMASYSTEM

FERNBEDIENUNG 30~31 STÖRUNGSSUCHE 32~33 INFORMATIONEN 42~43 KURZANLEITUNG RÜCKSEITE HINWEIS HINWEIS Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.DEUTSCH

VORSICHT VORSICHT STROMVERSORGUNG Verwenden Sie keine modifi zierten oder miteinander verbundenen oder nicht spezifi zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden. Um Überhitzungen und Brandgefahr zu vermeiden, darf das Klimagerät den Stromanschluss nicht mit anderen Geräten teilen. Um Stromschläge zu vermeiden, darf das Gerät nicht mit feuchten Händen bedient werden. Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden. Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden. Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden. Bei Störungen (z. B. verbranntem Geruch) unterbrechen Sie die Spannungsversorgung und wenden Sie sich an Ihren Fachhändler. Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrechen, wenn: - das Gerät gereinigt oder gewartet werden soll, - längere Zeit nicht verwendet werden soll, - ein starkes Gewitter herrscht. ACHTUNG ACHTUNG

Das Innengerät darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden. Das Klimagerät darf nicht zweckentfremdet werden, etwa zum Frischhalten von Lebensmitteln. Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden. Halten Sie sich nicht zu lange im kalten Luftstrom auf. Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen. Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen. Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten. Das Gerät darf nicht an Orten mit öl- bzw. rauchhaltiger Luft installiert werden. Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten. Lüften Sie den Raum regelmäßig. Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt. FERNBEDIENUNG Es sollten keine wiederaufl adbaren Ni-Cd-Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen. Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird. Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist. Lufteintritt Lufteintritt Luftaustritt Luftaustritt Stromversorgung Außengerät BETRIEBSBEREICHE BETRIEBSBEREICHE Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen CU-E10HBEA Temperatur (°C) Innen Außen *TK *FK *TK *FK KÜHLEN Maximum 32 23 43 26 Minimum 16 11 -10 - HEIZEN Maximum 30 - 24 18 Minimum 16 - -10 - HINWEIS:

• Dieses Gerät kann in Technikräumen bei einer Außentemperatur bis -10°C, einer Raumtemperatur von 16°C oder höher und einer Luftfeuchte bis 80% zu Kühlzwecken verwendet werden. Wenn die Außentemperatur unter -10°C sinkt, wird der Kompressor abgeschaltet. Er läuft erst wieder an, wenn die Temperatur über -10°C ansteigt.

• Wenn sich die Außentemperatur außerhalb des oben genannten Bereiches befi ndet, fällt die Heizleistung erheblich ab, und das Außengerät kann aus Schutzgründen abgeschaltet werden.

• TK: Trockenkugeltemperatur

• FK: Feuchtkugeltemperatur Fernbedienung Luftaustritt Luftaustritt Lufteintritt Lufteintritt Lufteintritt Lufteintritt28 MULTI-SPLIT-KLIMASYSTEM DEFINITION Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind. BETRIEBSBEREICHE BETRIEBSBEREICHE Multi-Split-Außengerät (CU-2E15LBE, CU-2E18LBE, CU-3E18LBE, CU-4E23LBE, CU-4E27CBPG) Temperatur (°C) Innen Außen Außen CU-2E15LBE, CU-2E18LBE,

• TK: Trockenkugeltemperatur

• FK: Feuchtkugeltemperatur Wohnzimmer Wohnzimmer Außengerät Außengerät Raum A Raum A INNENGERÄT INNENGERÄT

• Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden. Die LED POWER blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb befi ndet, bis eine andere Betriebsart verwendet wird.DEUTSCH

Klappen Sie das Klappen Sie das Ansauggitter langsam Ansauggitter langsam nach unten. nach unten.

Lösen Sie den Luftfi lter Lösen Sie den Luftfi lter aus den Haltelaschen und aus den Haltelaschen und ziehen Sie ihn nach unten. ziehen Sie ihn nach unten.

Drücken Sie die beiden Drücken Sie die beiden Schiebeverschlüsse in Schiebeverschlüsse in Richtung OPEN. Richtung OPEN. Herausnehman Herausnehman INNENGERÄT Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. LUFTFILTER

• Sie sollten die Luftfi lter alle sechs Wochen reinigen.

Gehen Sie beim Waschen und Ausspülen der Luftfi lter vorsichtig vor, damit die Filteroberfl äche nicht beschädigt wird.

• Lassen Sie den Luftfi lter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer. ACHTUNG

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen. REINIGUNGSANWEISUNGEN REINIGUNGSANWEISUNGEN HINWEIS HINWEIS

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

• Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.30 FERNBEDIENUNG POWER (Grün) TIMER (Orange) POWERFUL (Orange) QUIET (Orange) AUTO AIR SWING (Orange) Anzeigefeld Empfänger CANCEL OFF TIMER

Anzeige auf dem Display

• Bedienung, wenn die Fernbedienung ausgefallen oder unauffi ndbar ist. Stufe Tätigkeit Betriebsart 1 Einmal drücken. Automatik

Solange drücken, bis ein Piepton ertönt, dann loslassen. Zwangs- kühlbetrieb

Schritt 2 wiederholen. Solange drücken, bis zwei Pieptöne ertönen, dann loslassen. Normaler Kühlbetrieb

Schritt 3 wiederholen. Solange drücken, bis drei Pieptöne ertönen, dann loslassen. Zwangs- heizbetrieb Drücken Sie die Taste erneut, um das Gerät auszuschalten. Bedeutung der Fernbedienungstasten

EIN- BZW. AUSSCHALTEN

• Es ist zu beachten, dass das Gerät nur eingeschaltet werden kann, wenn auf dem Display der Fernbedienung OFF (AUS) angezeigt wird.

• Einstellbereich: 16 - 30˚C.

• Ein Betreiben des Geräts bei der empfohlenen Temperatur kann helfen, Strom zu sparen. HEIZBETRIEB: 20 - 24˚C. KÜHLBETRIEB: 26 - 28˚C. ENTFEUCHTUNGSBETRIEB: 1°C bis 2°C niedriger als die Raumtemperatur.

EINSTELLEN DER BETRIEBSART

AUTOMATIKBETRIEB (AUTO)

• Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol.

Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur (bei Single-Split-Geräten).

Das Gerät wählt die Betriebsart alle 3 Stunden in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur (bei Multi-Split-Geräten). HEIZBETRIEB (HEAT)

• Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt das POWER-Symbol. KÜHLBETRIEB (COOL)

• Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt. ENTFEUCHTUNGSBETRIEB (DRY)

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.DEUTSCH

• Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

• Diese Funktionen können nicht gleichzeitig verwendet werden.

EINSTELLEN DES TIMERS

EINSTELLEN DES TIMERS

• Ein- bzw. Ausschalten des Geräts zu einer bestimmten Zeit.

Wählen Sie den Einschalt-bzw. den Ausschalt- Timer aus. Stellen Sie die gewünschte Uhrzeit ein. Bestätigen Sie die Einstellung.

• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste

bzw OFF , dann die Taste CANCEL

• Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.

• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe unter „Vorbereitung der Fernbedienung“ auf der hinteren Umschlagseite.

• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann durch Drücken der Taste SET die vorherige Einstellung wiederhergestellt werden.

EINSTELLEN DER VENTILATORDREHZAHL

(5 EINSTELLUNGEN) FAN

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

AUSRICHTEN DES LUFTSTROMS

• Die vertikale Luftlenklamelle schwenkt automatisch auf und ab.

• Im Heizbetrieb wird die Luft eine Zeit lang horizontal ausgeblasen, danach erst wird sie nach unten geblasen.

• Die Luftstromrichtung kann über die Fernbedienung nach Bedarf angepasst werden.

• Stellen Sie die Luftlenklamellen für die vertikale Luftstromrichtung nicht manuell ein.

• Die Luft wird gleichmäßig durch die 4 Luftauslässe abgegeben.

• Single Split System: Diese Betriebsart endet automatisch nach 20 Minuten.

• Multi Split System: Um diese Betriebsart zu beenden, drücken Sie die Taste erneut oder schalten Sie das Gerät aus.

• In dieser Betriebsart wird der Schallpegel verringert.

Um zur Temperatureinstellung zwischen °C und °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

Diese Taste dient zum Zurücksetzen der Fernbedienung.32 STÖRUNGSSUCHE Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Fehlfunktion. SYMPTOM SYMPTOM

Aus dem Innengerät tritt Nebel aus. ► • Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit. Während des Betriebs ist das Geräusch fl ießenden Wassers zu hören. ► • Durch das Gerät strömt Kältemittel. Im Raum herrscht ein eigenartiger Geruch. ► • Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird. Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen. ► • Dies dient dazu, Gerüche zu entfernen. Es strömt trotz Ausschaltens des Geräts weiter Luft aus. ► • Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang). Nach dem Neustart verzögert sich der Betrieb um einige Minuten. ► • Hierbei handelt es sich um einen Schutzmechanismus des Geräts. Aus dem Außengerät tritt Wasser oder Dampf aus. ► • Auf den Rohren kann Wasser kondensieren oder verdunsten. Das TIMER-Symbol leuchtet immer. ► • Die Timer-Funktion wird täglich ausgeführt. Das Power-Symbol am Innengerät blinkt im Heizbetrieb, die Lamelle ist geschlossen, und es wird keine warme Luft ausgeblasen. ► • Das Gerät befi ndet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO). Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen. ► • Hierdurch wird verhindert, dass kalte Luft austritt. Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird. ► • Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor. Knackgeräusche während des Betriebs. ► • Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. SYMPTOM SYMPTOM

Das Gerät kühlt bzw. heizt nicht richtig. ► • Stellen Sie die Temperatur richtig ein.

• Achten Sie darauf, dass Fenster und Türen geschlossen sind.

• Reinigen oder ersetzen Sie die Luftfi lter.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind. Das Gerät arbeitet laut. ► • Überprüfen Sie, ob das Gerät schief steht.

• Schließen Sie das Frontgitter richtig. Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignal ist schwach.) ► • Legen Sie die Batterien richtig ein.

• Ersetzen Sie schwache Batterien. Das Gerät funktioniert nicht. ► • Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

• Überprüfen Sie, ob der Timer gestellt wurde. Das Gerät empfängt kein Signal von der Fernbedienung. ► • Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler. Das Patrol- oder das e-ion-Symbol leuchtet am Innengerät. ► • Schalten Sie die Überwachung der Luftqualität (Patrol) bzw. die Luftreinigungsfunktion (e-ion) aus und wieder ein. Wenn das Patrol- oder das e-ion-Symbol immer noch blinkt, wenden Sie sich bitte an Ihren Fachhändler.DEUTSCH

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt. Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln. CANCEL TIMER

CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden.

Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen. Hinweis:

• Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

Schalten Sie das Gerät ab und teilen Sie den Fehlercode Ihrem Fachhändler mit.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.

• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häufi g ab.

• Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen: Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

• Unterbrechen Sie die Stromversorgung.

• Entfernen Sie die Batterien aus der Fernbedienung.34
