BEDIENUNGSANLEITUNG StartLine MUM54A00 BOSCH
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Gerät nur für haushaltsübliche Verarbeitungsmengen und -zeiten benutzen.
Zulässige Höchstmengen nicht überschreiten (→ „Anwendungsbeispiele“ siehe Seite 12).
Das Gerät ist zum Rühren, Kneten und Schlagen von Lebensmitteln geeignet. Das Gerät darf nicht zur Verarbeitung von anderen Substanzen bzw. Gegenständen benutzt werden. Bei Verwendung der vom Hersteller zugelassenen, weiteren Zubehörteile sind zusätzliche Anwendungen möglich. Das Gerät nur mit zugelassenen Original-teilen und -zubehör benutzen. Niemals die Zubehörteile für andere Geräte verwenden.
Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu 2000 m über Meereshöhe verwenden.
Wichtige Sicherheitshinweise
Die Gebrauchsanleitung sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Geräts diese Anleitung beilegen. Das Nichtbeachten der Anweisungen für die richtige Anwendung des Gerätes schließt eine Haftung des Herstellers für daraus resultierende Schäden aus.
Dieses Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder vorgenommen werden.
⚠️ Stromschlaggefahr und Brandgefahr!
■ Das Gerät darf nur über eine vorschriftsmäßig installierte Steck-dose mit Erdung an ein Stromnetz mit Wechselstrom anges-chlossen werden. Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist.
■ Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Reparaturen am Gerät, wie z. B. eine beschädigte Netzanschlussleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden.
■ Gerät ausschließlich mit dem Drehschalter ein- und ausschalten. Gerät niemals an Zeitschaltuhren oder fernbedienbaren Steck-dosen anschließen. Das Gerät während des Betriebs stets beaufsichtigen!
■ Gerät nicht auf oder in die Nähe heißer Oberflächen, wie z. B. Herdplatten, stellen. Das Netzkabel nicht mit heißen Teilen in Berührung bringen oder über scharfe Kanten ziehen.
■ Das Grundgerät niemals in Wasser tauchen oder in den Geschirrspüler geben. Keinen Dampfreiniger benutzen. Das Gerät nicht mit feuchten Händen benutzen.
■ Das Gerät muss nach jedem Gebrauch, bei nicht vorhandener Aufsicht, vor dem Zusammenbau, Auseinandernehmen oder Reinigen und im Fehlerfall stets vom Netz getrennt werden.
⚠️ Verletzungsgefahr!
■ Vor dem Auswechseln von Zubehör oder Zusatzteilen, die im Betrieb bewegt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden. Nach dem Ausschalten läuft der Antrieb kurze Zeit nach. Vollständigen Stillstand des Antriebs abwarten.
■ Schwenkarm nicht verstellen, während das Gerät eingeschaltet ist.
■ Werkzeuge nur mit eingesetzter Schüssel, angebrachtem Deckel und aufgesetzten Antriebsschutzdeckeln betreiben! Bei Verwendung von Zubehör Schüssel, Deckel und Antriebsschutzdeckel je nach Anweisung anbringen!
■ Während des Betriebes nie mit Händen in die Schüssel oder den Einfüllschacht greifen. Keine Gegenstände (z. B. Kochlöffel) in die Schüssel oder den Einfüllschacht einführen. Hände, Haar, Kleidung und andere Utensilien von rotierenden Teilen fern halten.
- Niemals Werkzeuge und Zubehör oder 2 Zubehöre gleichzeitig verwenden. Bei Gebrauch des Zubehörs sowohl diese, wie auch die jeweils beigelegten Gebrauchsanleitungen beachten.
■ Zubehör nur im komplett zusammengesetzten Zustand verwenden. Zubehör nie am Grundgerät zusammenbauen. Zubehör nur in der dafür vorgesehenen Arbeitsposition verwenden.
■ Nicht in die scharfen Messer und Kanten der Zerkleinerungs-scheiben greifen. Zerkleinerungsscheiben nur am Rand anfassen!
■ Mixermesser nicht mit bloßen Händen berühren.
- Niemals in den aufgesetzten Mixer greifen! Mixer nie ohne aufgesetzten Deckel betreiben.
■ Vorsicht beim Umgang mit den scharfen Messern, bei der Entleerung des Behälters und bei der Reinigung.
⚠️ Verbrühungsgefahr!
■ Beim Verarbeiten von heißem Mixgut tritt Dampf durch den Trichter im Deckel aus. Maximal 0,5 Liter heiße oder schäumende Flüssigkeit einfüllen.
⚠ Erstickungsgefahr!
Kinder nicht mit Verpackungsmaterial spielen lassen.
Achtung!
Es wird empfohlen, das Gerät niemals länger eingeschaltet zu lassen, wie für die Verarbeitung der Lebensmittel notwendig. Nicht im Leerlauf betreiben.
⚠️ Wichtig!
Das Gerät nach jeder Verwendung oder nach längerem Nichtgebrauch unbedingt gründlich reinigen (→ „Reinigen und Pflegen“ siehe Seite 11).
⚠️ Erläuterung der Symbole am Gerät bzw. Zubehör
Anweisungen der Gebrauchsanleitung befolgen.
Vorsicht! Rotierende Messer.
Vorsicht! Rotierende Werkzeuge. Nicht in die Nachfüllöffnung greifen.
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes aus dem Hause Bosch. Weitere Informationen zu unseren Produkten finden Sie auf unserer Internetseite.
Inhalt
Bestimmungsgemäßer Gebrauch 3
Wichtige Sicherheitshinweise 3
Sicherheitssysteme 6
Auf einen Blick 6
Arbeitspositionen.... 7
Bedienen 7
Reinigen und Pflegen 11
Aufbewahrung 11
Hilfe bei Störungen 12
Anwendungsbeispiele 12
Entsorgung 14
Garantiebedingungen 14
Sonderzubehör 15
Sicherheitssysteme
Einschaltsicherung
Siehe Tabelle „Arbeitspositionen“.
Das Gerät lässt sich in Position 1 und 3 nur einschalten:
■ wenn die Schüssel (11) eingesetzt und bis zum Einrasten gedreht wurde.
Wiedereinschaltsicherung
Bei Stromunterbrechung bleibt das Gerät eingeschaltet, aber der Motor läuft danach nicht wieder an. Zum Wiedereinschalten Drehschalter auf 0/off drehen, dann einschalten.
Überlastsicherung
Schaltet der Motor während der Benutzung selbständig ab, ist der Überlastungsschutz aktiviert. Eine mögliche Ursache kann die gleichzeitige Verarbeitung zu großer Mengen an Lebensmitteln sein.
Zum Verhalten bei Aktivierung eines Sicherheitssystems siehe „Hilfe bei Störungen“.
Das Gerät ist wartungsfrei.
Auf einen Blick
Bitte Bildseiten ausklappen.

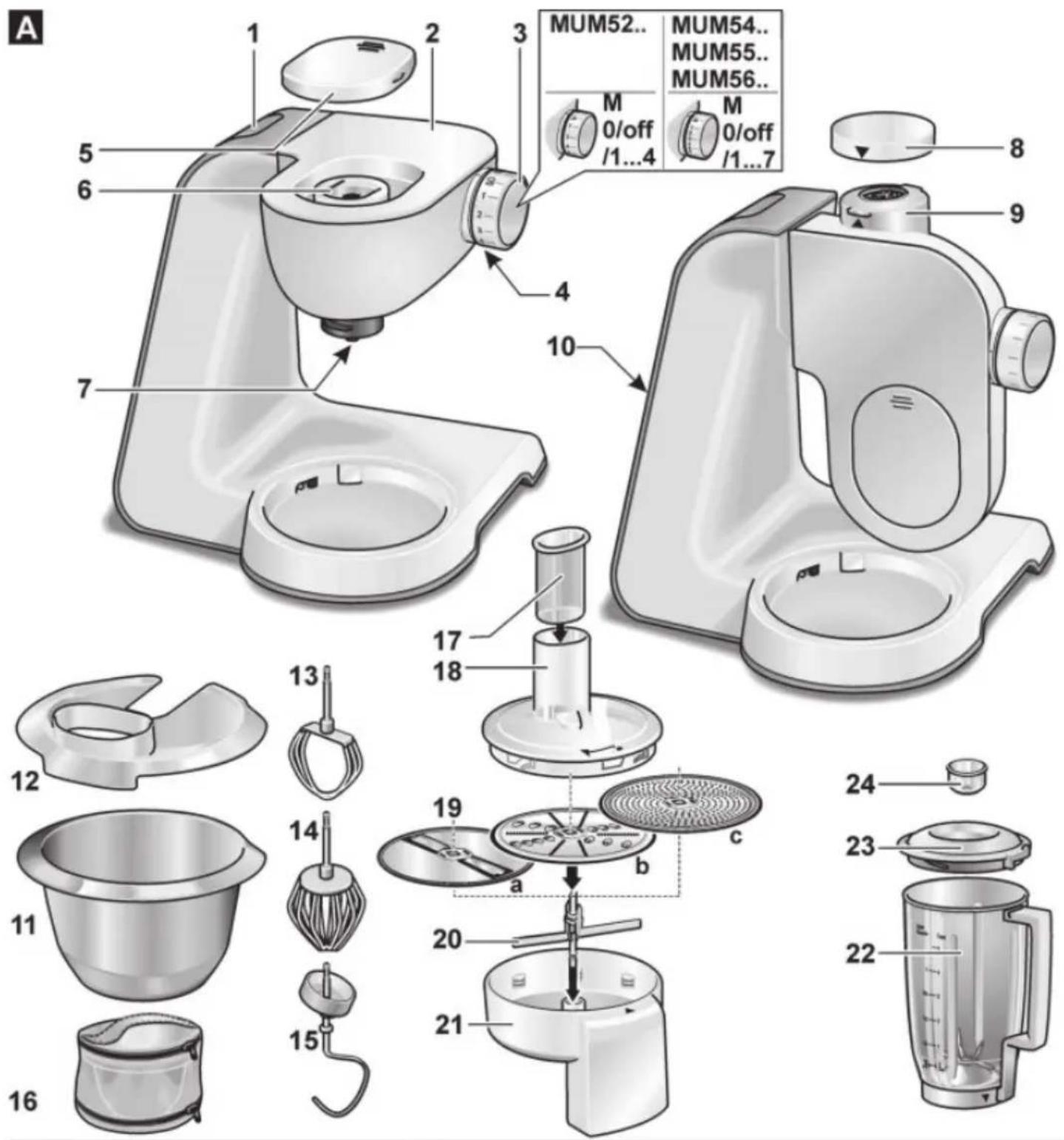

Bild A:
Grundgerät
1 Entriegelungstaste
2 Schwenkarm
„Easy Armlift“-Funktion zur Unterstützung der Bewegung des Armes nach oben (siehe „Arbeitspositionen“).
3 Drehschalter
Nach dem Ausschalten (Stellung 0/off) läuft das Gerät automatisch in die optimale Position zum Wechseln der Werkzeuge.
MUM52..:
0/off = Stopp
M = Momentschaltung mit höchster Drehzahl, Schalter für gewünschte Mixdauer festhalten.
Stufe 1-4, Arbeitsgeschwindigkeit:
1 = niedrige Drehzahl – langsam,
4 = hohe Drehzahl – schnell.
MUM54../MUM55../MUM56..:
0/off = Stopp
M = Momentschaltung mit höchster
Drehzahl, Schalter für gewünschte Mixdauer festhalten.
Stufe 1-7, Arbeitsgeschwindigkeit:
1 = niedrige Drehzahl – langsam,
7 = hohe Drehzahl – schnell.
4 Betriebsanzeige
(MUM54../55../56..)
Leuchtet während des Betriebes
(Drehschalter auf M oder 1-7). Blinkt bei Fehlern in der Bedienung des Gerätes, beim Auslösen der elektronischen Sicherung bzw. bei einem Gerätedefekt siehe Kapitel „Hilfe bei Störungen“.
5 Antriebsschutzdeckel
Zum Abnehmen des Antriebsschutzdeckels auf den hinteren Bereich drücken und Deckel abnehmen.
6 Antrieb für
– Durchlaufschnitzler und
– Zitruspresse (Sonderzubehör*).
Bei Nichtgebrauch Antriebsschutzdeckel aufsetzen.
7 Antrieb für Werkzeuge
(Rührbesen, Schlagbesen, Knethaken) und Fleischwolf (Sonderzubehör*)
8 Mixerantriebsschutzdeckel
9 Antrieb für Mixer (Sonderzubehör*)
Bei Nichtgebrauch Mixerantriebsschutzdeckel aufsetzen.
10 Kabelaufbewahrung
MUM52../MUM54..:
Kabel im Kabelfach verstauen
MUM55../MUM56..:
Kabelaufrollautomatik
Schüssel mit Zubehör
11 Edelstahl-Rührschüssel
12 Deckel
Werkzeuge
13 Rührbesen
14 Schlagbesen
15 Knethaken mit Teigabweiser
16 Zubehörtasche
Zur Aufbewahrung der Werkzeuge und Zerkleinerungsscheiben.
Durchlaufschnitzler
17 Stopfer
18 Deckel mit Einfüllschacht
19 Zerkleinerungsscheiben
a Wende-Schneidscheibe – dick / dünn
b Wende-Raspelscheibe – grob / fein
c Reibscheibe – mittelfein
20 Scheibenträger
21 Gehäuse mit Auslassöffnung
Mixer\*
22 Mixbecher
23 Deckel
24 Trichter
* Wenn ein Zubehörteil nicht im Lieferumfang enthalten ist, kann es über den Handel und den Kundendienst erworben werden.
Arbeitspositionen

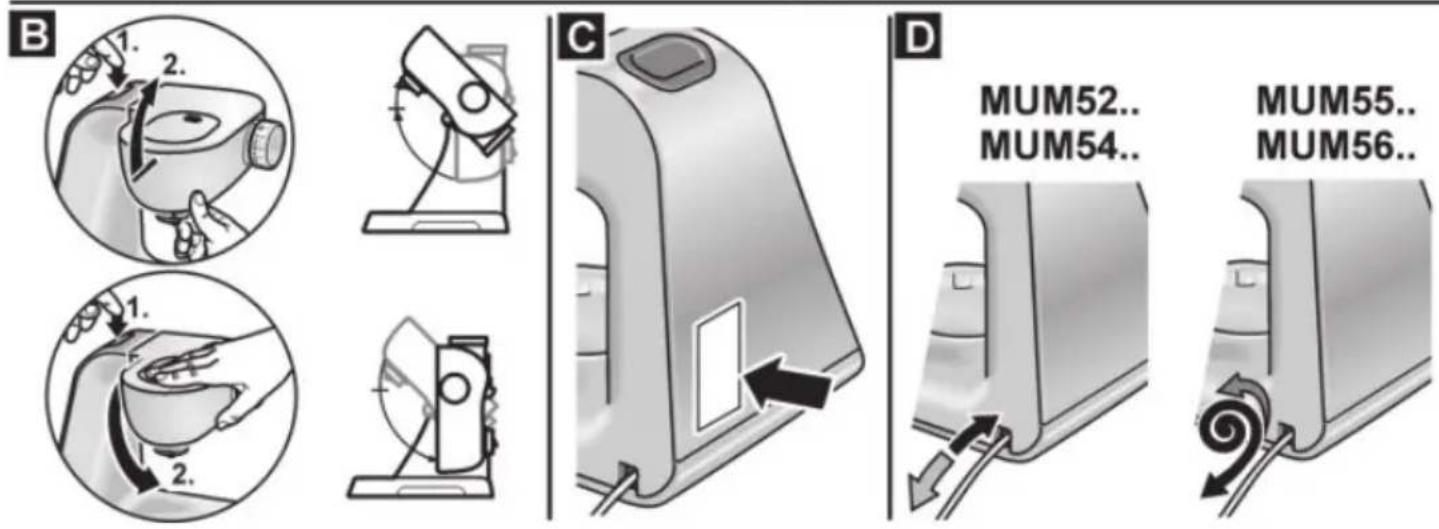

Bild B:
Achtung!
Gerät nur betreiben, wenn Werkzeug / Zubehör nach dieser Tabelle am richtigen Antrieb und in der richtigen Position angebracht und in Arbeitsstellung ist. Der Schwenkarm muss in jeder Arbeitsposition eingerastet sein.
Hinweis
Der Schwenkarm ist mit der „Easy Armlift“-Funktion ausgestattet, welche die Bewegung des Schwenkarmes nach oben unterstützt.
Einstellen der Arbeitsposition:
■ Entriegelungstaste drücken und Schwenkarm bewegen. Bewegung mit einer Hand unterstützen.
■ Schwenkarm bis zum Einrasten auf die gewünschte Position bewegen.
Position Antrieb MUM52.. MUM
54/55/56..
1  | 7  |  | 1-4 1-7 |
 | 1-4 1-7 | ||
 | 1-2 1-3 | ||
2  | 7  - | ||
3  | 6  |  | 2-4 3-7 |
 | 2-3 3-5 | ||
4  | 9  |  | 3-4 5-7 |
7  |  | 3-4 5-7 |
* Einsetzen / Abnehmen von Schlag-, Rührbesen und Knethaken; Zugeben großer Verarbeitungsmengen.
Bedienen
⚠️ Verletzungsgefahr!
Netzstecker erst einstecken, wenn alle Vorbereitungen zum Arbeiten mit dem Gerät abgeschlossen sind.
Achtung!
Gerät nur mit Zubehör / Werkzeug in Arbeitsstellung betreiben. Gerät nicht leer betreiben. Gerät und Zubehörteile keinen Hitzequellen aussetzen. Teile sind nicht mikrowellengeeignet.
■ Gerät und Zubehör vor dem ersten Gebrauch gründlich reinigen, siehe „Reinigen und Pflegen“.
Wichtiger Hinweis
In dieser Gebrauchsanleitung empfohlene Richtwerte für die Arbeitsgeschwindigkeit beziehen sich auf die Geräte mit 7-stufigem Drehschalter. Für Geräte mit 4-stufigem Drehschalter finden Sie die Werte in Klammern jeweils dahinter.
In dieser Gebrauchsanleitung befindet sich ein Aufkleber mit Richtwerten für die Arbeitsgeschwindigkeit des Gerätes bei Verwendung der Werkzeuge bzw. des Zubehörs. Wir empfehlen, diesen Aufkleber am Gerät anzubringen (Bild ©).
Vorbereiten
■ Grundgerät auf glatten und sauberen Untergrund stellen.
■ Kabel herausziehen (Bild D).
MUM52../MUM54..
Kabelstaufach:
Kabel auf die gewünschte Länge herausziehen.
MUM55../MUM56..
Kabelaufrollautomatik:
Kabel in einem Zug bis zur gewünschten Länge
(max. 100 cm) herausziehen
und langsam loslassen; das Kabel ist arretiert.
Kabel-Arbeitslänge vermindern: Leicht am Kabel ziehen und bis zur gewünschten Länge aufrollen lassen. Dann erneut leicht am Kabel ziehen und langsam loslassen; das Kabel ist arretiert.
Achtung!
Kabel beim Einschieben nicht verdrehen. Bei Geräten mit Kabelaufroll-Automatik Kabel nicht von Hand einschieben. Wenn sich das Kabel verklemmt, Kabel ganz herausziehen und dann aufrollen lassen.
■ Netzstecker einstecken.
Schüssel und Werkzeuge
⚠️ Verletzungsgefahr durch rotierende Werkzeuge
Während des Betriebes nie in die Schüssel greifen. Nur mit aufgesetztem Deckel (12) arbeiten!
Werkzeug nur bei Stillstand des Antriebes wechseln – nach dem Ausschalten läuft der Antrieb kurze Zeit nach und bleibt in der Werkzeugwechselposition stehen.
Schwenkarm erst nach Stillstand des Werkzeugs bewegen.
Nicht genutze Antriebe stets mit den Antriebsschutzdeckeln abdecken.
Achtung!
Schüssel nur für Arbeiten mit diesem Gerät verwenden.
Rührbesen (13)
zum Rühren von Teigen, z. B. Rührteig
Schlagbesen (14)
zum Schlagen von Eischnee, Sahne und zum Schlagen von leichten Teigen, z. B. Biskuitteig
Knethaken (15)
zum Kneten von schweren Teigen und zum Unterheben von Zutaten, die nicht zerkleinert werden sollen (z. B. Rosinen, Schokoladenplättchen)
Arbeiten mit der Schüssel und den Werkzeugen

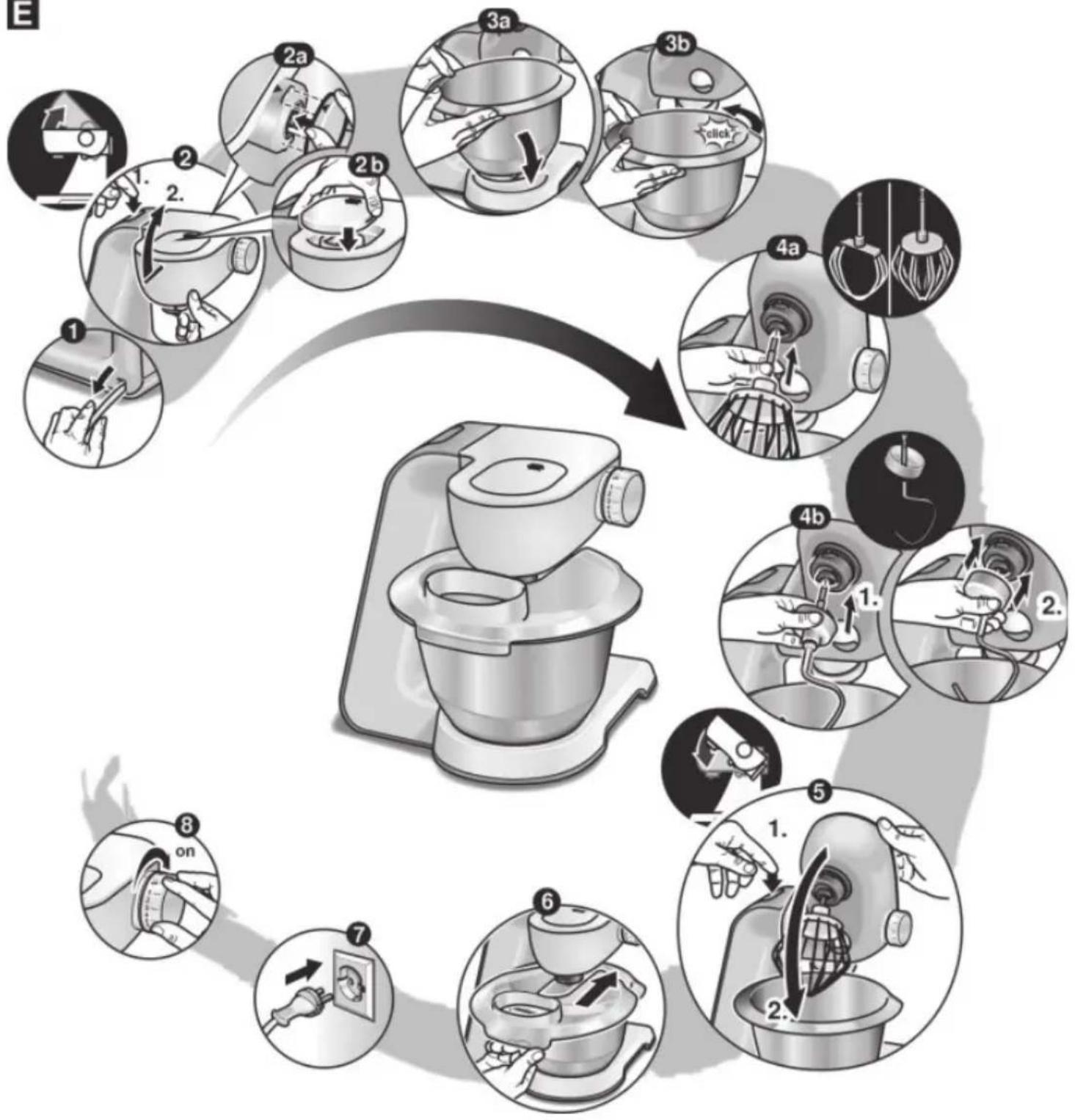

Bild E:
■ Entriegelungstaste drücken und Schwenkarm in Position 2 bringen.
■ Schüssel einsetzen:
Nach vorne geneigte Schüssel aufsetzen und dann abstellen, gegen den Uhrzeigersinn bis zum Einrasten drehen.
■ Je nach Verarbeitungsaufgabe Rührbesen, Schlagbesen oder Knethaken bis zum Einrasten in den Antrieb einstecken.
Hinweis:
Beim Knethaken Teigabweiser drehen, bis der Knethaken einrasten kann (Bild E-4b).
■ Die zu verarbeitenden Zutaten in die Schüssel einfüllen.
■ Entriegelungstaste drücken und Schwenkarm in Position 1 bringen.
■ Deckel aufsetzen.
■ Drehschalter auf gewünschte Stufe stellen.
Unsere Empfehlung:
- Rührbesen:
zuerst einrühren bei Stufe 1 (1), dann Stufe 7 (4) wählen
- Schlagbesen:
Stufe 7 (4), unterrühren auf Stufe 1 (1)
- Knethaken:
zuerst einrühren bei Stufe 1 (1), kneten bei Stufe 3 (2)
Zutaten nachfüllen
■ Gerät am Drehschalter ausschalten.
■ Zutaten durch die Nachfüllöffnung im Deckel nachfüllen.
oder
■ Deckel abnehmen.
■ Entriegelungstaste drücken und Schwenkarm in Position 2 bringen.
■ Zutaten einfüllen.
Nach der Arbeit
■ Gerät am Drehschalter ausschalten.
■ Netzstecker ziehen.
■ Deckel abnehmen.
■ Entriegelungstaste drücken und Schwenkarm in Position 2 bringen.
■ Werkzeug aus dem Antrieb nehmen.
■ Schüssel entnehmen.
■ Alle Teile reinigen, siehe „Reinigen und Pflegen“.
Durchlaufschnitzler
Verletzungsgefahr
Nicht in die scharfen Messer und Kanten der Zerkleinerungsscheiben greifen.
Zerkleinerungsscheiben nur am Rand anfassen!
Durchlaufschnitzler nur bei Stillstand des Antriebes und bei gezogenem Netzstecker aufsetzen / abnehmen.
Nicht in den Einfüllschacht greifen.
Achtung!
Durchlaufschnitzler nur in komplett zusammengesetztem Zustand verwenden. Durchlaufschnitzler nie am Grundgerät zusammenbauen. Durchlaufschnitzler nur in der aufgeführten Betriebsposition betreiben.
Schutz vor Überlastung Bild F:
Um bei einer Überlastung des Durchlauf- schnitzlers größere Schäden an Ihrem Gerät zu verhindern, verfügt die Antriebswelle des Durchlaufschnitzlers über eine Einkerbung (Sollbruchstelle). Bei Überlastung bricht die Antriebswelle an dieser Stelle. Ein neuer Scheibenträger mit Antriebswelle ist beim Kundendienst erhältlich.
Wende-Schneidscheibe – dick / dünn
zum Schneiden von Obst und Gemüse.
Verarbeitung auf Stufe 5 (3).
Bezeichnung auf der Wende-Schneidscheibe:
„1“ für die dicke Schneidseite „3“ für die dünne Schneidseite
Achtung!
Die Wende-Schneidscheibe ist nicht geeignet zum Schneiden von Hartkäse, Brot, Brötchen und Schokolade. Gekochte, festkochende Kartoffeln nur kalt schneiden.
Wende-Raspelscheibe – grob / fein
zum Raspeln von Gemüse, Obst und Käse, außer Hartkäse (z. B. Parmesan).
Verarbeitung auf Stufe 3 (2) oder 4 (3).
Bezeichnung auf der Wende-Raspelscheibe: „2“ für die grobe Raspelseite „4“ für die feine Raspelseite
Achtung!
Die Wende-Raspelscheibe ist nicht geeignet zum Raspeln von Nüssen. Weichkäse nur mit der groben Seite auf Stufe 7 (4) raspeln.
Reibscheibe – mittelfein
zum Reiben von rohen Kartoffeln, Hartkäse (z. B. Parmesan), gekühlter Schokolade und Nüssen.
Verarbeitung auf Stufe 7 (4).
Achtung!
Die Reibscheibe ist nicht geeignet zum Reiben von Weich- und Schnittkäse.
Arbeiten mit dem Durchlaufschnitzler Bild ©:
■ Entriegelungstaste drücken und Schwenkarm in Position 2 bringen.
■ Schüssel einsetzen:
Nach vorne geneigte Schüssel aufsetzen und dann abstellen, gegen den Uhrzeigersinn bis zum Einrasten drehen.
■ Entriegelungstaste drücken und Schwenkarm in Position 3 bringen.
■ Antriebsschutzdeckel vom Antrieb des Durchlaufschnitzlers abnehmen (Bild ©-5a).
■ Scheibenträger am unteren Ende festhalten, dabei müssen die beiden Spitzen nach oben zeigen.
■ Gewünschte Schneid- oder Raspelscheibe vorsichtig auf die Spitzen des Scheibenträgers auflegen (Bild ©-6a).
Bei Wende-Scheiben darauf achten, dass die gewünschte Seite nach oben zeigt.
■ Scheibenträger am oberen Ende ergreifen und in das Gehäuse einsetzen (Bild €-6b).
■ Deckel aufsetzen (Markierung beachten) und im Uhrzeigersinn bis zum Anschlag drehen.
■ Durchlaufschnitzler wie in Bild G-8 gezeigt auf den Antrieb setzen und im Uhrzeigersinn bis zum Anschlag drehen.
■ Drehschalter auf empfohlene Stufe stellen.
■ Zu verarbeitende Lebensmittel in den Einfüllschacht geben und mit dem Stopfer nachschieben.
Achtung!
Einen Rückstau des Schneidgutes in der Auslassöffnung vermeiden.
Tipp: Für gleichmäßige Schneidergebnisse dünnes Schnittgut bundweise verarbeiten.
Hinweis: Sollten zu verarbeitende Lebensmittel im Durchlaufschnitzler festklemmen, Küchenmaschine ausschalten, Netzstecker ziehen, Stillstand des Antriebes abwarten, Deckel des Durchlaufschnitzlers abnehmen und Einfüllschacht entleeren.
Nach der Arbeit
■ Gerät am Drehschalter ausschalten.
■ Durchlaufschnitzler gegen den Uhrzeigersinn drehen und abnehmen.
■ Deckel gegen den Uhrzeigersinn drehen und abnehmen.
■ Scheibenträger mit Scheibe entnehmen. Dazu mit dem Finger von unten gegen die Antriebswelle drücken (Bild H).
■ Teile reinigen.
Mixer
⚠️ Verletzungsgefahr durch scharfe Messer / rotierenden Antrieb!
Nie in den aufgesetzten Mixer greifen! Mixer nur bei Stillstand des Antriebes abnehmen / aufsetzen! Den Mixer nur im zusammengesetzten Zustand und mit aufgesetztem Deckel betreiben.
⚠️ Verbrühungsgefahr!
Beim Verarbeiten von heißem Mixgut tritt Dampf durch den Trichter im Deckel aus. Maximal 0,5 Liter heiße oder schäumende Flüssigkeit einfüllen.
Achtung!
Mixer kann beschädigt werden. Keine tiefgefrorenen Zutaten (ausgenommen Eiswürfel) verarbeiten. Mixer nicht leer betreiben.
Arbeiten mit dem Mixer
Bild J:
■ Entriegelungsknopf drücken und Schwenkarm in Position 4 bringen.
■ Mixerantriebsschutzdeckel abnehmen.
■ Mixbecher aufsetzen (Markierung am Griff auf Markierung am Grundgerät) und gegen den Uhrzeigersinn bis zum Anschlag drehen.
■ Zutaten einfüllen.
Maximalmenge flüssig = 1,25 Liter; Maximalmenge schäumende oder heiße Flüssigkeiten = 0,5 Liter; optimale Verarbeitungsmenge, fest = 50 bis 100 Gramm;
■ Deckel aufsetzen und gegen den Uhrzeigersinn bis zum Anschlag in den Mixergriff drehen. Der Deckel muss eingerastet sein.
■ Drehschalter auf gewünschte Stufe stellen.
Zutaten nachfüllen
Bild J-8:
■ Gerät am Drehschalter ausschalten.
■ Deckel abnehmen und Zutaten einfüllen oder
■ Trichter herausnehmen und feste Zutaten nach und nach in Nachfüllöffnung einfüllen oder
■ flüssige Zutaten durch den Trichter einfüllen.
Nach der Arbeit
■ Gerät am Drehschalter ausschalten.
■ Mixer im Uhrzeigersinn drehen und abnehmen.
Tipp: Mixer am besten sofort nach Gebrauch reinigen.
Reinigen und Pflegen
Achtung!
Keine scheuernden Reinigungsmittel verwenden. Oberflächen können beschädigt werden.
Grundgerät reinigen
⚠️ Stromschlaggefahr!
Grundgerät niemals in Wasser tauchen und unter fließendes Wasser halten. Keinen Dampfreiniger verwenden.
■ Netzstecker ziehen.
■ Grundgerät und Antriebsschutzdeckel feucht abwischen. Bei Bedarf etwas Spülmittel benutzen.
■ Gerät anschließend trockenreiben.
Schüssel und Werkzeug reinigen
Schüssel und Werkzeuge sind spülmaschinenfest. Kunststoffteile in der Spülmaschine nicht einklemmen, da bleibende Verformungen während des Spülvorgangs möglich sind!
Durchlaufschnitzler reinigen
Alle Teile des Durchlaufschnitzlers sind spülmaschinenfest.
Tipp: Zum Entfernen von rotem Belag nach der Verarbeitung von z. B. Karotten etwas Speiseöl auf ein Tuch geben und den Durchlaufschnitzler (nicht die Zerkleinerungsscheiben) damit abreiben. Durchlauf-schnitzler dann spülen.
Mixer reinigen
⚠️ Verletzungsgefahr durch scharfe Messer!
Mixermesser nicht mit bloßen Händen berühren.
Mixerbecher, Deckel und Trichter sind spülmaschinenfest.
Tipp: Nach der Verarbeitung von Flüssigkeiten reicht es oft, den Mixer zu reinigen, ohne ihn vom Gerät abzunehmen. Dazu etwas Wasser mit Spülmittel in den aufgesetzten Mixer geben. Für wenige Sekunden den Mixer einschalten (Stufe M). Spülwasser ausschütten und Mixer mit klarem Wasser ausspülen.
Wichtiger Hinweis
Zubehörtasche bei Bedarf reinigen. Pflegehinweise in der Tasche beachten.
Aufbewahrung
⚠️ Verletzungsgefahr!
Bei Nichtbenutzung des Gerätes den Netzstecker ziehen.
Bild K:
■ Werkzeuge und Zerkleinerungsscheiben in der Zubehörtasche verstauen.
■ Zubehörtasche in der Schüssel aufbewahren.
■ Zur Aufbewahrung in der Originalverpackung siehe Bild □.
Hilfe bei Störungen
⚠️ Verletzungsgefahr!
Vor Behebung einer Störung den Netzstecker ziehen.
Wichtiger Hinweis für MUM54../MUM55../MUM56..
Ein Fehler in der Bedienung des Gerätes, ein Auslösen der elektronischen Sicherungen bzw. ein Gerätedefekt wird durch Blinken der Betriebsanzeige angezeigt.
Der Schwenkarm muss in jeder Arbeitsposition eingerastet sein.
Versuchen Sie als Erstes das aufgetretene Problem an Hand der folgenden Hinweise zu beseitigen.
Störung
Gerät läuft nicht an.
Abhilfe
■ Stromversorgung überprüfen.
■ Netzstecker überprüfen.
■ Schwenkarm kontrollieren.
Richtige Position? Eingerastet?
■ Mixer bzw. Schüssel bis zum Anschlag festdrehen.
■ Mixerdeckel aufsetzen und bis zum Anschlag festdrehen.
■ Antriebsschutzdeckel an nicht genutzten Antrieben anbringen.
■ Die Wiedereinschaltsicherung ist aktiv. Gerät auf 0/off stellen und dann zurück auf gewünschte Stufe stellen.
Störung
Gerät schaltet während der Benutzung ab. Die Überlastsicherung ist aktiviert. Es wurden zu viele Lebensmittel gleichzeitig verarbeitet.
Abhilfe
■ Gerät abschalten.
■ Verarbeitungsmenge reduzieren.
■ Zulässige Höchstmengen (siehe „Anwendungsbeispiele“) nicht überschreiten!
Störung
Bei laufendem Antrieb wurde versehentlich die Entriegelungstaste betätigt. Der Schwenkarm bewegt sich nach oben. Der Antrieb schaltet ab, bleibt aber nicht in der Werkzeugwechselposition stehen.
Abhilfe
■ Drehschalter auf 0/off stellen.
■ Schwenkarm in Position 1 bringen
■ Gerät einschalten (Stufe 1).
■ Gerät wieder ausschalten.
Werkzeug bleibt in Werkzeugwechselposition stehen.
Störung
Mixer beginnt nicht zu arbeiten oder bleibt während der Benutzung stehen, der Antrieb „brummt“. Das Messer ist blockiert.
Abhilfe
■ Gerät abschalten und Netzstecker ziehen.
■ Mixer abnehmen und das Hindernis entfernen.
■ Mixer wieder aufsetzen.
■ Gerät einschalten.
Wichtiger Hinweis
Sollte sich die Störung so nicht beseitigen lassen, wenden Sie sich bitte an den Kundendienst.
Anwendungsbeispiele
Schlagsahne
100 g-600 g
■ Sahne 1½ bis 4 Minuten auf Stufe 7 (4) - je nach Menge und Eigenschaften der Sahne, mit dem Schlagbesen verarbeiten.
Eiweiß
1 bis 8 Eiweiß
■ Eiweiß 4 bis 6 Minuten auf Stufe 7 (4) mit dem Schlagbesen verarbeiten.
Biskuitteig
Grundrezept
2 Eier
2-3 EL heißes Wasser
100 g Zucker
1 Päckchen Vanillezucker
70 g Mehl
70 g Stärkemehl
evtl. Backpulver
■ Zutaten (außer Mehl und Stärkemehl) ca. 4-6 Minuten auf Stufe 7 (4) mit dem Schlagbesen schaumig schlagen.
denwendungs beispiele
■ Drehschalter auf Stufe 1 (1) stellen und das gesiebte Mehl und Stärke-mehl in ca. 12 bis 1 Minute löffelweise untermischen.
Höchstmenge: 2 x Grundrezept
Rührteig
Grundrezept
3-4 Eier
200-250 g Zucker
1 Prise Salz
1 Päckchen Vanillezucker
oder Schale von 12 Zitrone
200-250 g Butter oder Margarine
(Raumtemperatur)
500 g Mehl
■ Alle Zutaten ca. 12 Minute auf Stufe 1 (1), dann ca. 3–4 Minuten auf Stufe 7 (4) mit dem Rührbesen verrühren.
Höchstmenge: 1,5 x Grundrezept
Mürbeteig
Grundrezept
125 g Butter
(Raumtemperatur)
100-125 g Zucker
1 Ei
1 Prise Salz
etwas Zitronenschale oder Vanillezucker
250 g Mehl
evtl. Backpulver
■ Alle Zutaten ca. 12 Minute auf Stufe 1 (1), dann ca. 2-3 Minuten auf Stufe 6 (3) mit dem Rührbesen verarbeiten.
Ab 500 g Mehl:
■ Zutaten mit dem Knethaken ca. 12 Minute auf Stufe 1 (1), dann ca. 3-4 Minuten auf Stufe 3 (2) kneten.
Höchstmenge: 2 x Grundrezept
Hefeteig
Grundrezept
500 g Mehl
1 Ei
80 g Fett (Raumtemperatur)
80 g Zucker
200-250 ml lauwarme Milch
25 g frische Hefe oder 1 Päckchen
Trockenhefe
Schale von 12 Zitrone
1 Prise Salz
■ Alle Zutaten ca. 12 Minute auf Stufe 1, dann ca. 3-6 Minuten auf Stufe 3 (2) mit dem Knethaken verarbeiten.
Höchstmenge: 1,5 x Grundrezept
Nudelteig
Grundrezept
300 g Mehl
3 Eier
nach Bedarf 1-2 EL (10-20 g) kaltes Wasser
■ Alle Zutaten ca. 3 bis 5 Minuten auf Stufe 3 (2) zu einem Teig verarbeiten.
Höchstmenge: 1,5 x Grundrezept
Brotteig
Grundrezept
750 g Mehl
2 Päckchen Trockenhefe
2 TL Salz
450-500 ml warmes Wasser
■ Alle Zutaten ca. 12 Minute auf Stufe 1, dann ca. 4-5 Minuten auf Stufe 3 (2) mit dem Knethaken verarbeiten.
Mayonnaise
2 Eier
2 TL Senf
1 / 4
2 EL Zitronensaft oder Essig
1 Prise Salz
1 Prise Zucker
Zutaten müssen gleiche Temperatur haben.
■ Zutaten (außer Öl) einige Sekunden auf Stufe 3 (2) oder 4 (3) im Mixer verarbeiten.
■ Mixer auf Stufe 7 (4) schalten und das Öl langsam durch den Trichter gießen und so lange weiter mischen, bis die Mayonnaise emulgiert.
Mayonnaise bald verbrauchen, nicht aufbewahren.
Entsorgung
Entsorgen Sie die Verpackung um weltgerecht. Dieses Gerät ist ent sprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.
Garantiebedingungen
Für dieses Gerät gelten die von unserer jeweils zuständigen Landes vertretung herausgegebenen Garantie bedingungen des Landes, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantie bedingungen für Deutschland und die Adressen fi nden Sie auf den letzten vier Seiten dieses Heftes. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kauf beleges erforderlich.
Änderungen vorbehalten.
Sonderzubehör
 | MUZ5ZP1Zitruspresse | Zum Auspressen von Orangen, Zitronen und Grapefruit. |
 | MUZ5CC1Würfel schneider | Zum Schneiden von Obst und Gemüse in gleichmäßig große Würfel |
 | MUZ5FW1Fleischwolf | Zum Zerkleinern von frischem Fleisch für Tartar oder Hackbraten. |
 | MUZ45LS1Lochscheibensatzfein (3 mm), grob (6 mm) | Für den Fleischwolf MUZ5FW1.Fein für Pasteten und Aufstriche, grob für Bratwürste und Speck. |
 | MUZ45SV1Spritzgebäckvorsatz | Für den Fleischwolf MUZ5FW1.Mit Metallschablone für 4 verschiedene Gebäckformen. |
 | MUZ45RV1Reibevorsatz | Für den Fleischwolf MUZ5FW1.Zum Reiben von Nüssen, Mandeln, Schokolade und getrockneten Brötchen. |
 | MUZ45FV1Fruchtpressenvorsatz | Für den Fleischwolf MUZ5FW1.Zum Pressen von Beerenobst außer Himbeeren, Tomaten und Hagebutten zu Mus. Gleichzeitig werden z. B. Johannisbeeren automatisch entstielt und entkernt. |
 | MUZ45PS1Pommes frites-Scheibe | Für den Durchlaufschnitzler MUZ5DS1.Zum Schneiden roher Kartoffeln für Pommes frites. |
 | MUZ45AG1Asiagemüse-Scheibe | Für den Durchlaufschnitzler MUZ5DS1.Schneidet Obst und Gemüse in feine Streifen für asiatische Gemüsegerichte. |
 | MUZ45RS1Reibscheibegrob | Für den Durchlaufschnitzler MUZ5DS1.Zum Reiben roher Kartoffeln z. B. für Reibekuchen oder Klöße. |
 | MUZ45KP1Kartoffelpuffer-Scheibe | Für den Durchlaufschnitzler MUZ5DS1.Zum Reiben roher Kartoffeln für Rösti und Kartoffelpuffer, zum Schneiden von Obst und Gemüse in dicke Scheiben. |
 | MUZ5ER2Edelstahl-Rührschüssel | In der Schüssel können bis zu 750 g Mehl plus Zutaten verarbeitet werden. |
 | MUZ5KR1Kunststoff-Rührschüssel | In der Schüssel können bis zu 750 g Mehl plus Zutaten verarbeitet werden. |
 | MUZ5MX1Mixer-AufsatzKunststoff | Zum Mixen von Getränken, zum Pürieren von Obst und Gemüse, zur Zubereitung von Mayonnaise, zum Zerkleinern von Obst und Nüssen, zum Crushen von Eiswürfeln. |
 | MUZ5MM1Multimixer | Zum Hacken von Kräutern, Gemüse, Äpfeln und Fleisch, zum Raspeln von Karotten, Rettich und Käse, zum Reiben von Nüssen und gekühlter Schokolade. |
Wenn ein Zubehörteil nicht im Lieferumfang enthalten ist, kann es über den Handel oder den Kundendienst erworben werden.
Intended use
Avfallshändtering 96
Garanti 96
Ekstra tilbehør 97
Sikkerhetssystemer
Innkoblingssikring
BSH Hausgeräte Service GmbH Zentralwerkstatt für kleine Hausgeräte Trautskirchener Strasse 6-8 90431 Nürnberg
Online Auftragsstatus, Filterbeutel-Konfigurator und viele weitere Infos unter: www.bosch-home.com
Reparaturservice, Ersatzteile & Zubehör, Produkt-Informationen: Tel.: 0911 70 440 040
mailto:cp-servicecenter@bshg.com Wir sind an 365 Tagen rund um die Uhr erreichbar.
AT Österreich, Austria
BSH Hausgeräte Gesellschaft mbH Werkskundendienst für Hausgeräte Quellenstrasse 2a 1100 Wien
Online Reparaturannahme, Ersatzteile und Zubehör und viele weitere Infos unter: www.bosch-home.at Reparaturservice, Ersatzteile & Zubehör, Produktinformationen Tel.: 0810 550 511 mailto:vie-stoerungsannahme@ bshg.com
Wir sind an 365 Tagen rund um die Uhr für Sie erreichbar.
AU Australia
BSH Home Appliances Pty. Ltd. 7-9 Arco Lane
Werkskundendienst für Hausgeräte
Fahrweidstrasse 80
8954 Geroldswil
mailto:ch-info.hausgeraete@
bshg.com
Service Tel.: 0848 840 040
Service Fax: 0848 840 041
mailto:ch-reparatur@bshg.com
Ersatzteile Tel.: 0848 880 080
Ersatzteile Fax: 0848 880 081
mailto:ch-ersatzteil@bshg.com
www.bosch-home.com
CY Cyprus, Kúπρος
BSH Ikiakes Syskeves-Service 39, Arh. Makaariou III Str.
2407 Egomi/Nikosia (Lefkosia)
Tel.: 7777 8007
Fax: 022 658 128
mailto:bsh.service.cyprus@
cytanet.com.cy
Tel.: 0344 892 8979*
Ersatzteile: lux-spare@bshg.com
www.bosch-home.com/lu
LV Latvija, Latvia
Garantiebedingungen DEUTSCHLAND (DE)
Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.
Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
Bosch-Infoteam
(Mo-Fr: 8.00-18.00 Uhr erreichbar)
Für Produktinformationen sowie Anwendungs- und Bedienungsfragen zu kleinen Hausgeräten:
Tel.: 0911 70 440 040 oder unter
Nur für Deutschland gültig!
- Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und / oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
- Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z. B. Glas oder Kunststoff bzw. Glühlampen.
Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.
Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.
- Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.
Geräte, die zumutbar (z. B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.
Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatumvorzulegen. Ersetzte Teile gehen in unser Eigentum über.
-
Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
-
Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
-
Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes ent standener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z. B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.
Beachten Sie unser weiteres Kundendienst-Angebot:
Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.
Robert Bosch Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
Beratung und Reparaturauftrag bei Störungen
DE 0911 70 440 040
AT 0810 550 511
CH 0848 840 040
Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.
Robert Bosch Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com
8001044784
960708

