Produkttyp	Metrikzähler für Ankerwinsch
Marke	Lofrans
Modell	Iris
Abmessungen (B x T x H)	100 x 100 x 32 mm (ohne Schutzdeckel)
Gewicht	160 g
Versorgungsspannung	10 bis 30 V DC
Stromaufnahme	Min. 5 mA – Max. 40 mA
Schutzart (Frontteil)	IP65
Betriebstemperatur	0°C bis +70°C (32°F bis 158°F)
Anzeige	Grafikmonitor 128 x 64 Pixel
Maximal messbare Länge	999 Meter oder 999 Fuß
Maßeinheiten	Meter/Zentimeter oder Fuß/Zoll
Hauptfunktionen	Anzeige Kettenlänge, Auf-/Abwärtsgeschwindigkeit, Aufstiegsalarm, automatischer Abstieg, Betriebsstundenzähler
Lieferumfang	Metrikzähler, Dichtung und Verschlussdeckel, 10-poliger Stecker mit Crimpkontakten, Magnetsensor, Halterungsset (Halterung für senkrechte Ankerwinsch, Stützbasis, 2 Befestigungsschrauben, O-Ring), Magnet, Sensorhalterung für waagerechte Ankerwinsch, Bedienungsanleitung
Sensortyp	Magnetsensor (automatische Erkennung Standard oder Project)
Verfügbare Einstellungen	Kontrast und Helligkeit des Bildschirms, Hintergrundbeleuchtungszeit (Standard 30 s), Aktivierung/Deaktivierung des Tastenpieps, Sprachauswahl (Italienisch, Englisch, Französisch, Deutsch, Spanisch)
Alarme und Sicherheit	Einstellbarer Aufstiegsalarm (1,0 bis 5,0 m/Fuß), programmierbarer automatischer Abstieg (5 bis 40 m/Fuß), automatischer Stopp bei fehlendem Sensorsignal >5 s, Schutz durch 4 A Sicherung am Pluskabel Batterie
Einbau	Einbau in Armaturenbrett (Ausschnitt 30 mm Durchmesser + 4 Löcher 4 mm) oder Aufputzmontage (Ausschnitt 54 mm). Erfordert Bohrung für Sensorkabeldurchführung (4 mm). Mindestabstand zum Kompass: 30 cm, zu Funkgeräten: 50 cm, zu Sendestationen: 2 m, zum Radarstrahl: 2 m
Elektrischer Anschluss	10-poliger Rückseitenstecker: PIN 1 (+ Batterie), PIN 3 (- Batterie), PIN 6 (UP-Befehl), PIN 7 (DOWN-Befehl), PIN 10 (Magnetsensor). 4 A Sicherung am Pluskabel. Nicht den Strom des Motorgruppe verwenden
Garantie	2 Jahre gegen Fabrikationsfehler, ausgenommen Transport, falsche Installation, nicht autorisierte Reparaturen

Häufig gestellte Fragen - Iris Lofrans

Wie installiere ich den Magnetsensor an einer senkrechten Ankerwinsch?

Bohren Sie ein 4 mm Loch im Deck für die Kabeldurchführung. Befestigen Sie das Teil A der Halterung mit den beiden mitgelieferten Schrauben, nachdem Sie den O-Ring positioniert haben. Setzen Sie das Teil B mit dem Sensor auf die Halterung A, stellen Sie die Höhe so ein, dass er mit dem Magneten ausgerichtet ist, und ziehen Sie dann die Schraube G1 und dann G2 fest. Der Magnet sollte etwa 3 mm vom Sensor entfernt sein.

Wie kalibriere ich den Iris-Zähler?

Rufen Sie das Programmiermenü auf, indem Sie die ON-Taste 6 Sekunden lang gedrückt halten. Gehen Sie zu Sensor-Kalibrierungsmenü, dann Sensorerkennung. Drücken Sie UP oder DOWN, um den Motor zu betätigen: Das Gerät erkennt automatisch den Sensortyp (Standard oder Project). Geben Sie dann den Umfang der Kettennuss (für Standard) oder das Untersetzungsverhältnis (für Project) mithilfe der mitgelieferten Tabellen ein.

Wie setze ich die angezeigte Kettenlänge zurück?

Drücken Sie gleichzeitig die Tasten ON und UP für mindestens 3 Sekunden. Sie können auch im Menü Länge (über das Programmiermenü) gehen und Messung nullen auf Ja setzen.

Wie stelle ich den Aufstiegsalarm ein?

Gehen Sie im Programmiermenü zu Alarm- und Funktionsmenü. Wählen Sie Aufstiegsalarm und einen Wert zwischen 1,0 und 5,0 Meter oder Fuß. Nach der Einstellung stoppt die Ankerwinsch, wenn die Kette diese Höhe erreicht, und nur eine Impulssteuerung ist möglich.

Wie aktiviere ich den automatischen Abstieg des Ankers?

Aktivieren Sie im Menü Alarme und Funktionen die Option Automatischer Abstieg und wählen Sie die gewünschte Länge (5 bis 40 m/Fuß). Drücken Sie dann gleichzeitig ON und DOWN für mindestens 3 Sekunden, um den automatischen Abstieg zu starten. Sie können jederzeit durch Drücken einer beliebigen Taste abbrechen.

Wie ändere ich die Anzeigesprache?

Gehen Sie im Programmiermenü (ON 6 Sekunden gedrückt halten) zu Sprachmenü. Wählen Sie die gewünschte Sprache zwischen Italienisch, Englisch, Französisch, Deutsch oder Spanisch mit den Tasten UP/DOWN und bestätigen Sie mit ON.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie die Stromversorgung: Spannung zwischen 10 und 30 V DC an den Klemmen 1 (+) und 3 (-). Überprüfen Sie die 4 A Sicherung am Pluskabel. Wenn der Bildschirm aus ist, drücken Sie die ON-Taste. Wenn nichts angezeigt wird, schaltet sich die Hintergrundbeleuchtung nach 30 Sekunden Inaktivität aus (einstellbar). Stellen Sie sicher, dass der Stecker richtig eingesteckt ist.

Wie stelle ich Kontrast oder Helligkeit ein?

Gehen Sie im Programmiermenü zu Programmiermenü. Wählen Sie Kontrast oder Beleuchtung und passen Sie den Wert mit den Tasten UP/DOWN an. Bestätigen Sie mit ON. Der Kontrast macht die Anzeige je nach Blickwinkel lesbarer.

Was tun, wenn das Gerät während des Manövers kein Signal vom Sensor empfängt?

Wenn beim Drücken von UP oder DOWN länger als 5 Sekunden kein Signal empfangen wird, zeigt das Gerät eine Störung an. Überprüfen Sie, ob der Magnet korrekt in der Kettennuss installiert ist und der Sensor etwa 3 mm ausgerichtet ist. Überprüfen Sie auch die Sensorverbindung an der Pinbelegung (PIN 10). Wenn das Problem weiterhin besteht, kann die Spannung unter 10 V liegen.

Wie kann ich die Betriebsstunden der Winde einsehen?

Rufen Sie das Programmiermenü auf, dann Kontrollmenü. Wählen Sie Betriebsstunden, um die Betriebsstunden des Motors anzuzeigen. Diese Information kann für die Wartung nützlich sein.

BEDIENUNGSANLEITUNG Iris Lofrans

Der Meterzähler Iris erlaubt, einen Anker mit der Anzeige in Metern oder Fuß der abgewickelten Kettenlänge und der Geschwindigkeit zu lichten oder auszuwerfen.

Technische Merkmale

Anschlussspannung v	on 10 bis 30 V DC
Stromaufnahme min. 5 mA – max 40 mA
Schutzgrad Gehäusevorderseite IP65*
Betriebstemperatur 0 / +70 °C (32 / 158 °F)
Graphisches Display 128 x 64 pixels
Max. erreichbares Maß 999 Meter – 999 Fuß
Abmessungen (mm) 100 x 100 x 32**
Gewicht (g) 160

* ausgenommen der Kabelanschlussbereich - ** ohne Schutzdeckel

Achtung

AUSSCHLIESSLICH AN GLEICHSTROM ANSCHLIESSEN.

Allgemeine Hinweise

Der Meterzähler Iris darf nur für die in diesem Handbuch beschriebenen Zwecke verwendet werden: Antrieb und Anzeige von Metern/Fuß einer von einem Ankerspill abgewickelten Kette. Jeder andere Gebrauch ist unzulässig.

Mutwillige Änderungen am Instrument führen zum sofortigen Verfall der Garantie.

Komponenten

Die Packung enthält:

• Meterzähler, Dichtung und Verschlussdeckel;
• 10poliger Stecker mit 10 Steckkontakten zum Crimpen;
- Magnetsensor;
- Halterungsbausatz (Sensorhalterung für Ankerspill mit vertikaler Achse, Unterlage, 2 Befestigungsschrauben, O-Ring);
- Magnet;
• Sensorhalterung für Ankerspill mit Horizontalachse;
- Gebrauchsanweisung.

Installation

Bei einigen Ankerspillmodellen sind Sensor und Magnet bereits installiert (Einrichtung für Meterzähler), deshalb müssen die nachstehenden Arbeitsgänge nicht ausgeführt werden.

Installation des Magneten im Ankerspill

- Das Bohrloch an einem Zahn der Kettennuss - Durchmesser 6,5 mm (\~1/4") und Tiefe 8 mm (5/16") – muss an einer Stelle gebohrt werden, an der die Kette nicht durchläuft.

• Für das Ankerspill mit Vertikalachse (siehe Fig. 1B) muss die Bohrung im unteren Kreis der Kettennuss gebohrt werden.
• Für das Ankerspill mit Horizontalachse (siehe Fig. 2B) muss die Bohrung im äußeren Kreis der Kettennuss gebohrt werden.
• Es muss zudem überprüft werden, dass der hervorragende Teil des Magneten während der Drehung der Kettennuss die Unterlage oder den Sensor nicht berührt.
• Den Magneten mit dem Metallteil in das Bohrloch einsetzen und den geschützten Teil ca. 2 mm vorstehen lassen. Mit einem Metallkleber (Zweikomponenten-Epoxydkleber) oder Silikon befestigen. Der Kleber muss salzwasserbeständig sein.

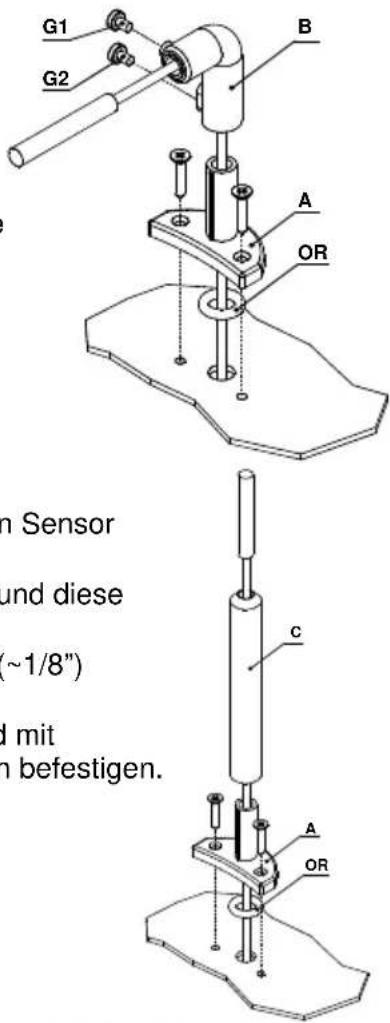

Montage des Magnetsensors für Ankerspill mit Vertikalachse

(siehe Fig. 1A - 1B)

• Ein Loch mit 4 mm (\~3/16") Durchmesser als Kabeldurchgang für den Sensor in das Deck bohren.
• Den O-Ring in den unteren Teil des Teils A der Halterung einsetzen und diese mit den zwei mitgelieferten Schrauben festschrauben.
• Das Teil B mit dem Magnetsensor auf die Halterung A montieren und in der Höhe so einstellen, dass dieser sich auf gleicher Achse wie der Magnet auf der Kettennuss befindet.
• Den Sensor bis ca. 3 mm (\~1/8") an den Magnet annähern und mit der Schraube G1 festschrauben. Danach die Schraube G2 anziehen.

Montage des Magnetsensors für Ankerspill mit

Horizontalachse

(siehe Fig. 2A - 2B - 2C)

• Ein Loch mit 4 mm (\~3/16") Durchmesser als Kabeldurchgang für den Sensor in das Deck bohren.
• Den O-Ring in den unteren Teil des Teils A der Halterung einsetzen und diese mit den zwei mitgelieferten Schrauben festschrauben.
• Das Teil C mit einer Säge zuschneiden. Der Sensor muss ca. 3 mm (\~1/8") vom Magnet entfernt positioniert werden.
• Das Teil C mit dem Magnetsensor auf die Halterung A montieren und mit einem Metallkleber (Zweikomponenten-Epoxydkleber) oder Silikon befestigen.
• Mit dem gleichen Kleber den Sensor an das Teil C befestigen.

Installation des Meterzählers

(siehe Stromlaufplan)

Achtung

VOR DER INSTALLATION DIE BATTERIE IMMER ABKLEMMEN.

- Der Meterzähler muss so positioniert sein, dass das Display gut ablesbar und nicht dem Sonnenlicht ausgesetzt ist.

• Die Rückseite des Meterzählers muss vor Wasser und Feuchtigkeit geschützt sein.
- Das Instrument kann an Armaturenbrettern mit beliebiger Wandstärke montiert werden. Die Befestigungsschrauben müssen selbstschneidend sein, sowie einen Durchmesser von 3,5 mm (\~9/64") und eine max. Länge von 10 mm plus die Wandstärke des Armaturenbretts aufweisen.
- Auf der Rückseite des Armaturenbretts muss mindestens 35 mm (1" 3/8) Platz vorhanden sein. Zudem muss ein Zugang für die Installations- und Wartungsarbeiten vorhanden sein.
- In der Armaturenbrett angegeben ein Loch mit 30 mm (\~ 1" 3/16) Durchmesser und 4 mit 4 mm (\~5/32") Durchmesser für die Befestigungsschrauben des Meterzählers bohren. Mit einer Schneidezange die drei Sprossen auf der Rückseite des Instruments abschneiden, den Meterzähler anbringen und mit den vier Schrauben am Armaturenbrett festschrauben. Falls im Instrumentenbrett bereits eine Aufnahme von 54 mm (2"1/8) Durchmesser vorhanden ist, müssen die Sprossen nicht abgeschnitten werden.
• Die Dichtung muss zwischen die Vorderseite des Armaturenbretts und das Instrument eingelegt werden.

• Für den Stromanschluss sind die Anweisungen des beiliegenden Stromlaufplans zu befolgen. Die Kabel müssen einen Mindestquerschnitt von 1,5 mm ^2 aufweisen.

• Eine flinke 4 A (Ampere) Sicherung auf das Kabel + der Batterie montieren. Für die Stromzufuhr nicht die Spannung von den Motorbatterien verwenden.
  • Das Instrument entspricht den EMC-Standards (EN55022) und muss mindestens:

• 30 cm (\~1 Ft) vom Kompass,

• 50 cm (\~1,5 Ft) von Funkempfängern,
• 2 Meter (\~6,5 Ft) von Funksendern,
• 2 Meter (\~6,5 Ft) vom Radarstrahl.

Anschlüsse

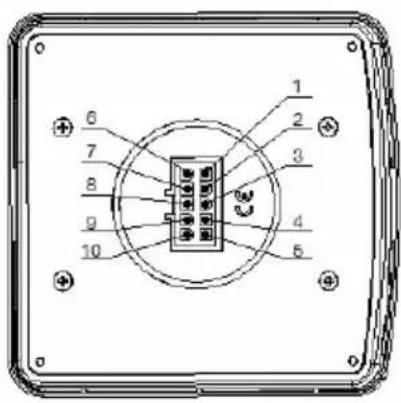

HINTERE 10 POLIGE STECKVERBINDUNG
PIN SIGNAL
1 + Batterie
2
3 - Batterie
4
5
6 Steuerung UP
7 Steuerung DOWN
8
9
10 Magnetsensor

Bohr Meterzähler und Sensor

Werkseinstellung des Instruments

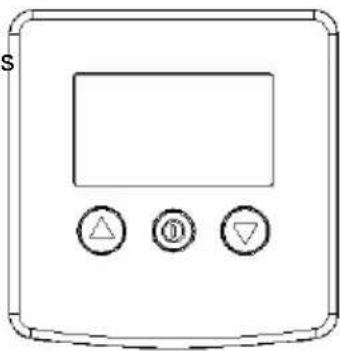

Der Meterzähler ist mit einem graphischen Display und drei Tasten ausgerüstet: Ⓓ (ON), ⚠ (UP) und ⬇ (DOWN). Zudem ist ein Summer vorhanden, der den Tastendruck meldet oder den Benutzer auf besondere Zustände (Alarmauslösungen) aufmerksam macht.

Die Taste ON schaltet das Display ein und die anderen beiden Tasten frei. Sie wird für den Zugriff zu den Eingabemenüs der Parameter, die Anwahl der zu ändernden Parameter und die Bestätigung der Eingabewerte verwendet. Die Beleuchtung des Displays schaltet 30 Sekunden nach dem letzten Steuerbefehl aus (änderbare Default-Zeit – siehe "Zeit BkLight").

Die Taste UP steuert das Lichten des Ankers und die Taste DOWN das Auswerfen. Sobald die Taste losgelassen wird, stoppt die entsprechende Bewegung. In der Parametereingabephase kann das Menü mit den beiden Tasten durchlaufen und die Änderung der Parameterwerte vorgenommen werden.

Beim Einschalten des Instruments ertönt ein akustisches Signal und ein paar Sekunden lang erscheint die folgende Seite:

Nach Beendigung der Initialisierung erscheint die Hauptseite.


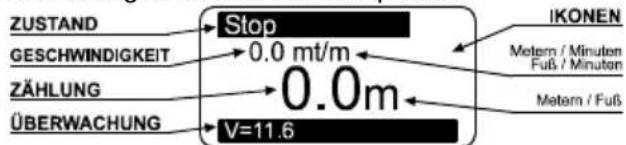

Mit folgenden Angaben:

ZUSTAND: Zustand es Instruments und eventuelle Störungen.

GESCHWINDIGKEIT: Kettengeschwindigkeit in beiden Richtungen, in Metern oder Fuß pro Minute.

ZÄHLUNG: Länge der ausgeworfenen Kette (Metern oder Fuß).

ÜBERWACHUNG: Anschlussspannung.

IKONEN: In diesem Teil des Displays erscheinen die Ikonen, die das Lichten oder Auswerfen des Ankers und eventuelle Störungen anzeigen.

Beim erstmaligen Einschalten stellt sich das Instrument auf die Werkseinstellungen ein (siehe Tabelle).

Parameter Defaulteinstellung
Fierenalarm 3.0 Meter
Automatisches Abstieg Off
BackLight Zeit 30 Sekunden
Maßeinheit Meter / Zentimeter
Kettenmaß 0.0 Meter
Kettenusskreis 33 cm
Typ sensor unbekannt
Tastenton Ja
Sprache Italienisch
Betriebszeit 0
Tau_Kette Off

Einstellmenü des Meterzählers

Die Taste (ON) für den Zugriff zum Einstellmenü des Instruments sechs Sekunden lang drücken. Auf dem Display erscheint folgende Seite:
Mit der Taste ▼ (DOWN) und ▲ (UP) zu den verschiedenen Menüpositionen springen.
Wenn die zu ändemde Position erreicht ist, die Taste (ON) zur Bestätigung der Auswahl drücken.
Mit den Tasten ▼ (DOWN) oder ▲ (UP) zu den verschiedenen Parametern springen.
Wenn der gewünschte Parameter erreicht ist, die Taste (ON) zur Freischaltung der Änderung drücken.
Je nach Art des Parameter die Taste ▼ (DOWN) und ▲ (UP) benutzen und den Wert nach oben/unten ändern oder die Funktion aus-/freischalten.
Wenn die Änderung ausgeführt ist, mit der Taste (ON) bestätigen.
Mit der Taste ▼ (DOWN) auf die Position Ausgang springen und die Taste (ON) für die Rückkehr zum Einstellmenü nochmals drücken. Auf die gleiche Weise kehrt man zur Hauptseite zurück.

Mess-Menü

Mit der Taste ▼ (DOWN) und ▲ (UP) zu den verschiedenen Parametern springen.
MassnulleinstSetzt das Kettenmaß auf Null zurück (0.0).	Anwählen mit○▽ = Ja =▲NeinBestätigen mit○
MaßeinheitAuswahl der Maßeinheit:Fuß / ZollMeter / Zentimeter	Anwählen mit○△ = Fuß ▼ MeterBestätigen mit○
Tau KetteDiese Funktion kann frei geschaltet und der Wert eingestellt werden, bei dem der Sensor von Tau auf Kette umschalten soll.Einstellwertbereich von 0.1 bis 25.0 (Meter oder Fuß).Dieser Wert entspricht der Kettenlänge. Für diese Funktion muss der Sensor CMCT-01 (Option) montiert werden.	Anwählen mit○Wert einstellen mit▲▼Bestätigen mit○
AusgangZur Rückkehr in das Einstellmenü.	Bestätigen mit○

Menü Alarme und Funktionen

Mit der Taste ▼ (DOWN) und ▲ (UP) zu den verschiedenen Parametern springen.
FierenalarmDie Funktion kann frei geschaltet und das Maß festgelegt werden, bei dem das Ankerspill stoppt. Danach ist nur noch die Tippsteuerung möglich.Einstellwert: 1.0 - 1.5 - 2.0...5.0 (Meter oder Fuß).	Anwählen mit➀Wert einstellen mit▲▼Bestätigen mit➁

Automatisches AbstiegSchaltet durch Drücken während min. 3 Sekder Tasten und das automatischeAuswerfen des Ankers auf das gewünschte Maß frei.Einstellwert: 5 - 10 - 15...40 (Meter oder Fuß).	Anwählen mitWert einstellen mitBestätigen mit
FabrikdatenDiese Funktion ermöglicht den Aufruf der ursprünglichen Werkseinstellungen und löscht alle gespeicherten EinstellungenDiese Steuerfunktion nur bei falscher Programmierung verwenden.	Anwählen mit▼ = Ja =▲leinBestätigen mit
AusgangZur Rückkehr in das Einstellmenü.	Bestätigen mit

Einstellmenü

Mit der Taste ▼ (DOWN) und ▲ (UP) zu den verschiedenen Parametern springen.
LCDKontrastDurch Freischaltung dieser Funktion kann das Programmierverfahren des Kontrasts des Displays frei geschaltet werden.	Anwählen mit➀Wert einstellen mit▲▼Bestätigen mit➁
LCD LitchDurch Freischaltung dieser Funktion kann das Programmierverfahren der Lichtstärke des Displays frei geschaltet werden.	Anwählen mit➁Wert einstellen mit▲▼Bestätigen mit➁
BackLight ZeitMit dieser Funktion kann die Zeit eingestellt werden, während der das Display nach dem letzten Steuerbefehl beleuchtet bleibt (Default-Wert 30 Sekunden).	Anwählen mit➁Wert einstellen mit▲▼Bestätigen mit➁
TastentonDiese Funktion erlaubt die frei- oder Ausschaltung des Summers (Piepston bei jedem Tastendruck).	Anwählen mit➁▲= Nein▼= JaBestätigen mit➁
AusgangZur Rückkehr in das Einstellmenü.	Bestätigen mit➁

Sprachmenü

Mit der Taste ▼ (DOWN) und ▲ (UP) zu den verschiedenen Parametern springen.
SpracheDie Sprache des Displays kann ausgewählt werden:Italiano, English, Français, Deutsch, Español	Anwählen mit1Wert einstellen mit▲▼Bestätigen mit1
AusgangZur Rückkehr in das Einstellmenü.	Bestätigen mit1

Menü Sensorkalibrierung

Mit der Taste ▼ (DOWN) und ▲ (UP) zu den verschiedenen Parametern springen.
SensormessungMit dieser Funktion kann das Instrument je nach montiertem Sensortyp (Standard oder Project) kalibriert werden.Die zweite Seite zeigt die Zeit für einen Zeitabschnitt des Sensors und den Sensortyp an.	Anwählen mit1SensormessungUP o. DOWN druckenMotor einstellen
▲ oder ▼drücken
SensormessungUP o. DOWN druckenMotoreinstellen0.400 sec.Sta n da r d sen s or	SensormessungUP o. DOWN druckenMotoreinstellen0.400 sec.Project sen sor
Bestätigen mit1

Wenn die Sensorerfassungsroutine einmal einen Sensor des Typs “Standard” anstelle des “Project” erfasst hat, passen sich die Menüpositionen beim nächsten Zugriff zum Menü “Kalibrierung” automatisch dem gefundenen Sensor an.
Menü Sensor Standard und Project serien X.. (sensor und magnet in den barbotin angebracht)	Menü Sensor Project serien 1000 – 1500 – 2000 W (sensor und magnet in den motor angebracht)
KettenusskreisIn diese Zeile wird der Kettennussumfang (Zentimetern oder Zoll) eingegeben. Zur Berechnung des Umfangs die anliegende Tabelle 1 verwenden.Einstellwert: Zentimeter oder Zoll.Defaulteinstellung auf 33 cm.	Red.FaktorIn diese Zeile wird der Reduktion Faktor.Zur Auswahl des richtigen Einstellwerts die nachstehendeTabelle 2nachsehen.Defaulteinstellung des Werts 57.
Anwählen mitWert einstellen mitBestätigen mit
AusgangZur Rückkehr in das Einstellmenü.	Bestätigen mit

Tabelle 1 - Sensor Standard und Project serien X.. (sensor und magnet in den barbotin angebracht)

Kettentyp	Anzahl Aussparungen	Umfang Kettennuss (cm)	Umfang Kettennuss (Zoll)
6 mm 9 34 13
7 mm 6 25 9
8 mm	6 28 11
	7 33* 13
	8 38 15
10 mm	5 31 12
	6 36 14
12 mm	5 36 14
	6 43 17
13 mm 6 46 18
14 mm 5 42 16
3/8" BBB 7 38 15
3/8" HT 6 37 14
5/16" HT 7 36 14
1/2" BBB 6 40 16
1/2" HT 5 40 16

* Werkseinstellung des Instruments

Tabelle 2 - Sensor Project serien 1000 - 1500 - 2000W (sensor und magnet in den motor angebracht)

Modell	Umfang Kettennuss (mm)	Untersetzung- sverhältnis	Anzahl Aussparungen	Kettenmass (mm-Zoll)	Red. Faktor
Project 1000	30 1:52	6 8-5/16"HT			57*
	30 1:52	5 10 DIN 766
	31 1:52	5 10 ISO-3/8"HT	59
	34 1:52	9	6	65
Project 1500	30 1:70	6 8-5/16"HT	43
	30 1:70	5 10 DIN 766	43
	31 1:70	5 10 ISO-3/8"HT	44
	36 1:70	5 12 ISO-13 DIN 766-7/16"HT			51
Project 2000	39 1:75	6	3/8"HT	52
	40 1:75	6	3/8"Proof Coil	53
	41 1:75	6	10 DIN 766-3/8"BBB	54
	44 1:75	7	10 ISO	58
	45 1:75	5	14 ISO	60
	46 1:75	6	12 ISO-13 DIN 766	61
	47 1:75	5 13 DIN 764	63

* Werkseinstellung des Instruments

Menü Überprüfungen

Mit der Taste ▼ (DOWN) und ▲ (UP) zu den verschiedenen Parametern springen.

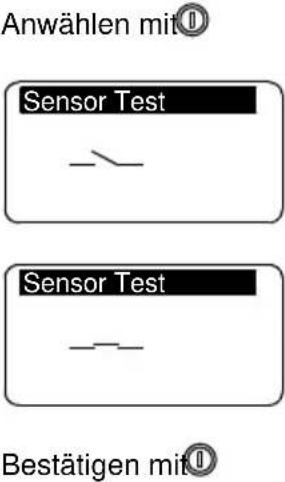

Sensor TestDiese Funktion überprüft den Zustand des Sensors:Kontakt offenKontakt geschlossen
LCD TestDiese Funktion schaltet allePixel des Displays zur Überprüfung ein.	Anwählen mit1Bestätigen mit1
Sw.VersionAnzeige der Software-Version.
BetriebszeitAnzeige der Betriebsstunden des Ankerspills.
AusgangZur Rückkehr in das Einstellmenü.	Bestätigen mit1

Kalibrierung des Instruments

Bevor das Instrument verwendet wird, müssen folgende Parameter eingegeben werden:

• Auswahl der Maßeinheit (Meter oder Fuß);
• Einstellung der Funktion Tau_Kette (Sensor CMCT-01 Option);

• Erfassung des Sensortyps (Standard oder Project);
• Einstellung des Kettennussdurchmessers (Default 33 cm) oder Red. Faktor (Default 57);

Menü Sensor Standard und Project serien X..

Menü Sensor Project serien 1000 – 1500 – 2000 W

Gebrauch

Die Taste (ON) zur Aktivierung der Steuerungen und Beleuchtung des Displays drücken. Die Display-Beleuchtung wird 30 Sekunden nach dem letzten Steuerbefehl ausgeschaltet (änderbare Default-Zeitsiehe "Zeit BkLight").

Die Taste (UP) steuert das Lichten des Ankers.

Die Taste(DOWN) steuert das Auswerfen.

Sobald die Taste (UP oder DOWN) losgelassen wird, stoppt die entsprechende Bewegung.

Maß-Reset

Zum Zurücksetzen der Maß-Zählung die Taste (ON) und gleichzeitig die Taste ▲ (UP) mindestens drei Sekunden lang drücken.

Die Maßzurücksetzung kann auch im Mess-Menü durch Anwählen von "Ja" in der Zeile Maßnulleinst erfolgen.

Automatisches Auswerfen des Ankers

Diese Funktion muss im Menü Alarme und Funktionen frei geschaltet werden (per Default ist die Funktion ausgeschaltet).

"Autom.Abstieg" anwählen und den gewünschten Stoppewert des Ankers eingeben. Nach der Eingabe des Masses die Taste (ON) und gleichzeitig die Taste (DOWN) mindestens drei Sekunden lang drücken. Sobald der Anker in Bewegung ist, die Tasten loslassen.

Aus Sicherheitsgründen kann das automatische Auswerfen des Ankers durch Drücken einer beliebigen Taste des Instruments unterbrochen werden.

Betriebsstörungen

MELDUNG URSACHE BEHEBUNG
		Während die Taste UPoderDOWNgedrücktwurde, hat das Instrumentmehr als 5 Sekunden langkein Signal vomMagnetsensor erhalten.
		Die Anschlussspannungdes Instruments istniedriger als 10V.

Garantie

Unsere Artikel haben eine Garantie gegen Produktifender von 2 Jahre ad dem Kaufdatum (Kassenbon oder anderer Kaufbeleg). In der Garantie sind nicht enthalten: Störungen oder Beschädigungen durch den Transport, Eingriffe wegen falscher Installierung, Störungen durch falscher Anwendung des Apparates. Die Garantie entfällt falls die Reparatur durch von der Firma nicht autorisierte Personen oder mit nicht originalen Ersatzteilen erfolgt. Die Garantie sieht auf keinen Fall den kompletten Ersatz des Apparates. Die Garantie haftet nur für mangelhafte Teile und der relativen Arbeitszeit. Sie deckt nicht den Transport oder die Aufwandsentschädigung. Der Kunde kann keine Erstattung der Unkosten verlangen.

Descripción
