KVR 296 - Staubsauger Koenic - Kostenlose Bedienungsanleitung

Produkttyp	2-in-1 Akku-Stabstaubsauger
Marke	Koenic
Modell	KVR 296
Stromversorgung	Integrierter Akku 29,6 V, Netzteil 100-240 V ~ 50/60 Hz
Saugleistung	Max. 150 W
Fassungsvermögen des Staubbehälters	0,5 L
Ladezeit	4 Stunden
Filtertyp	Waschbarer Staubfilter und Stofffilter
Funktionen	Hohe und niedrige Saugleistung, motorisierte Rotationsbürste, Verwendung im Stab- oder Handmodus, automatische Abschaltung auf der Ladestation, LED-Anzeige für Ladestatus und schwachen Akku
Mitgeliefertes Zubehör	1 Stabstaubsauger, 1 Handstaubsauger, 1 Bodendüse mit motorisierter Bürste, 1 Fugendüse, 1 Polsterdüse, 1 Ladestation, 1 Netzteil, 1 Bedienungsanleitung, 1 Garantiekarte
Schutzklasse (Gerät)	III
Schutzklasse (Netzteil)	II
Ungefähre Maße (H x B x T)	110 x 25 x 20 cm
Ungefähres Gewicht	2,5 kg
Wartung	Staubbehälter nach jedem Gebrauch leeren; Filter regelmäßig reinigen (wasserwaschbar); Bürste und Bodendüse reinigen
Sicherheit	Keine Flüssigkeiten, heiße Asche oder entzündliche Substanzen aufsaugen; nur im Innenbereich verwenden; nicht unbeaufsichtigt lassen; Aufsicht für Kinder über 8 Jahren erforderlich
Reparierbarkeit	Akku nicht vom Benutzer austauschbar; nicht selbst reparieren; wenden Sie sich an einen autorisierten Reparaturdienst

Häufig gestellte Fragen - KVR 296 Koenic

Wie lade ich den Staubsauger KVR 296?

Stellen Sie den Stabstaubsauger auf die Ladestation. Schließen Sie das Netzteil an die Station und eine Steckdose an. Die LED-Anzeige blinkt während des Ladevorgangs blau und leuchtet konstant blau, wenn der Akku vollständig geladen ist. Der vollständige Ladevorgang dauert etwa 4 Stunden.

Wie leere ich den Staubbehälter?

Entfernen Sie den Handstaubsauger vom Stabstaubsauger. Drücken Sie die Entriegelungstaste des Staubbehälters und nehmen Sie ihn ab. Leeren Sie den Inhalt. Wenn der Behälter stark verschmutzt ist, können Sie ihn mit Leitungswasser waschen, dann abtrocknen und vollständig trocknen, bevor Sie ihn wieder einsetzen.

Wie reinige ich die Filter?

Nachdem Sie den Staubbehälter entfernt haben, nehmen Sie den Staubfilter und den Stofffilter heraus. Reinigen Sie sie durch Abklopfen oder mit einer Bürste. Wenn sie stark verschmutzt sind, spülen Sie sie mit klarem Wasser ab und trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen.

Der Staubsauger funktioniert nicht, was tun?

Überprüfen Sie zunächst die Stromversorgung und stellen Sie sicher, dass der Akku geladen ist. Wenn die Anzeige rot blinkt, ist der Akku schwach. Laden Sie das Gerät 4 Stunden lang auf. Wenn das Problem weiterhin besteht, reinigen Sie die Filter und leeren Sie den Staubbehälter.

Wie benutze ich den Handstaubsauger?

Drücken Sie die Entriegelungstaste am Stabstaubsauger, um den Handstaubsauger zu lösen. Drücken Sie den Ein-/Aus-Schalter, um ihn einzuschalten. Zum Aufladen setzen Sie ihn wieder in den Stabstaubsauger ein und verriegeln ihn.

Wie montiere ich die Bodendüse?

Befestigen Sie die beiden Teile der Bodenhalterung und installieren Sie sie auf der Ladestation. Schließen Sie das Netzteil an. Setzen Sie dann den Stabstaubsauger in die Bodendüse ein und verriegeln Sie die Einheit, indem Sie drücken, bis ein Klicken zu hören ist.

Wie löse ich die Bürste zur Reinigung?

Lösen Sie die Bodendüse vom Stabstaubsauger. Drücken Sie die Entriegelungstaste der Rollbürste unter der Düse und ziehen Sie die Bürste heraus. Schneiden Sie verwickelte Fäden oder Haare mit einer Schere ab. Bei hartnäckigen Verstopfungen verwenden Sie vorsichtig einen Schlitzschraubendreher.

Kann ich mit diesem Staubsauger Flüssigkeiten aufsaugen?

Nein, dieser Staubsauger ist nur für die Trockenreinigung ausgelegt. Saugen Sie niemals Flüssigkeiten, heiße Asche, brennende Zigaretten oder entzündliche Substanzen auf. Dies könnte das Gerät beschädigen und eine Brandgefahr darstellen.

Wie lange dauert der Ladevorgang?

Die vollständige Ladezeit beträgt etwa 4 Stunden. Die LED-Anzeige blinkt während des Ladevorgangs blau und leuchtet konstant blau, wenn der Ladevorgang abgeschlossen ist. Sie können das Gerät jederzeit aufladen, auch wenn der Akku nicht vollständig entladen ist.

Wie bewahre ich den Staubsauger auf?

Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es verstauen. Stellen Sie den Stabstaubsauger auf die Ladestation. Sie können den Griff durch Drücken der Entriegelungstaste einklappen, um Platz zu sparen. Bewahren Sie das Gerät an einem trockenen und kühlen Ort auf.

BEDIENUNGSANLEITUNG KVR 296 Koenic

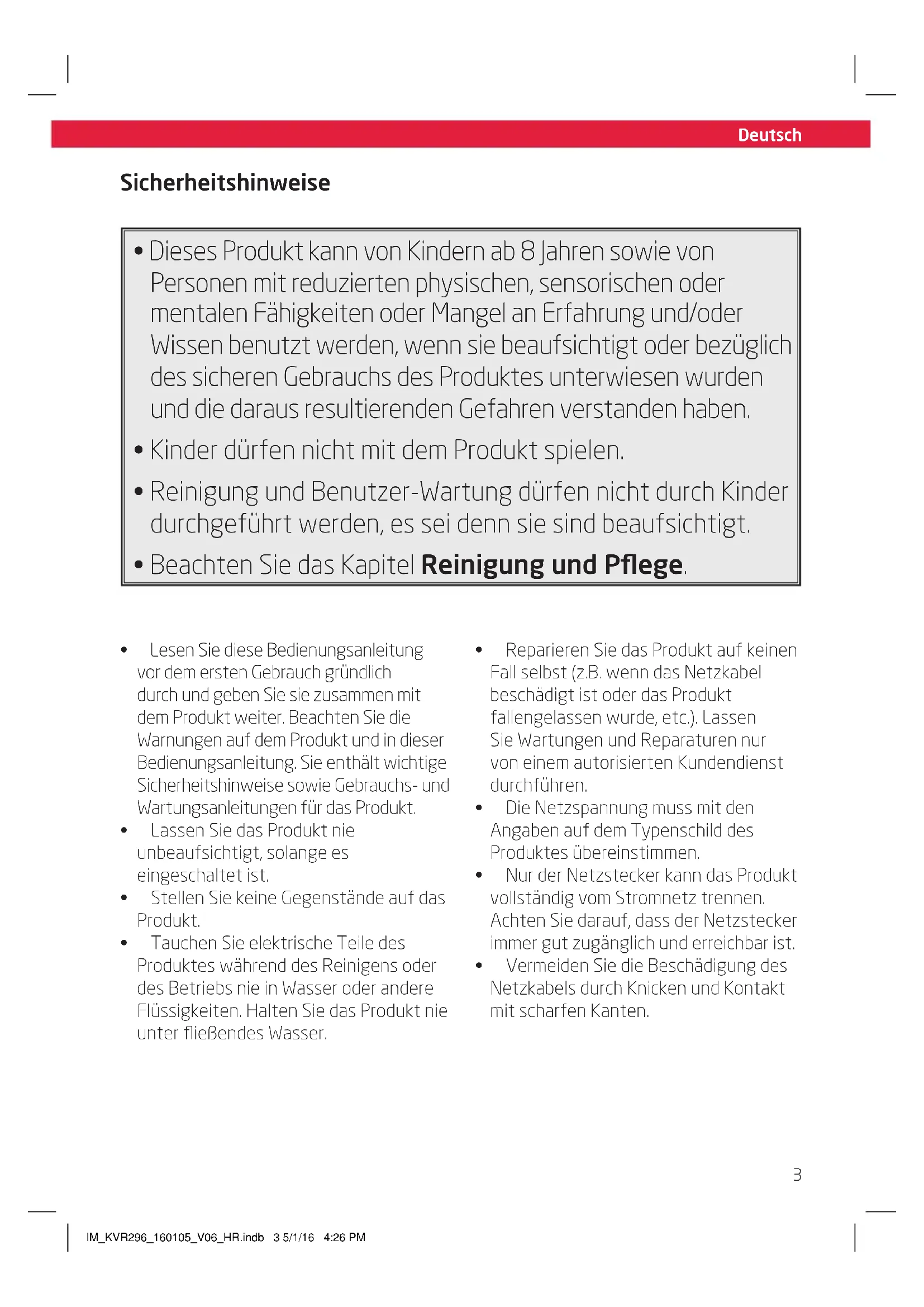

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spiel.
• Reinigung und Benutzer-Wartung)durren nicht durch Kinder durchgefuhrt werden, es sei dann sie sind beaufsichtigt.

• Beachten Sie das Kapitel Reinigung und Pflege.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung, Sie enthalt wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

• Lassen Sie das Produkt nicht unbeaufsichtigt, solange es eingeschaltet ist.
• Stellen Sie keine Gegenstände auf das Produkt.

• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nicht unter flieBendes Wasser.

• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführten.
  Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

• Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen. Achten Sie daraufuf, dass der Netzstecker immer gut zugänglich und erreichbar ist.
• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

Deutsch

Sicherheitshinweise

• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.
• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Ziehen Sie den Netzstecker aus der Steckdose, ...

• wenn das Produkt nicht benutzt wird,

• wenn Funktionstörungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und

• bevor Sie das Produkt reinigen.

• Verwenden Sie das Produkt nur in trockenen Innenaumen, niemals im Freien.

• Dieses Produkt ist nicht für komermeriellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.
• Lassen Sie das Produkt nicht unbeaufsichtigt arbeiten.
• Achten Sie darauf, dass die Motoreinheit und das Netzkabel nicht Nass werden.
• Kein Zubehör benutzen, welches nicht mit diesen Gerät mitgeliefert wurde oder vom Hersteller empfohlen wird!
• Dieses Produkt eignet sich nur für den Gebrauch im Haushalt.
  Das Produkt immer ausschalten, bevores vom Netz getrennt wird.
  Das Produkt hinreichend abkühlen lessen, bevorsverstaut wird.
  Das Produkt während des Betriebs nicht zudecken. Brandgefahr!

• Keine Flüssigkeiten mit dem Produkt aufsagen. Auch keine rauchenden Zigaretten, bereits Asche, Streichhölzer o. ä. aufsagen. Brandgefahr!

• Keine leicht entflammbaren oder explosive Stoffe und Gase aufsaugen. Das Produkt darf keinesfalls in Räumen mit explosiven Gasen oder Flüssigkeiten verwendet werden.

• Besondere Vorsicht walten setzen beim Saugen auf Treppen.
  Das Produkt während des Betriebes von der Kleidung und vom Körper (Finger, Haare, Gesicht) fernhalten
  Keine Menschen oder Tiere absaugen.
• Laden Sie das Produkt nur mit dem mitgelieferten Ladeadapter auf.
• Setzen Sie Akkus niemals übermäßiger Hitze (z.B. pralle Sonne, Feuer) aus und werfen Sie sie niemals in Feuer. Die Akkus konnten explodieren.
• Der Akku ist im Produkt fest eingebaut und kann nicht ausgetauscht werden.
  Die Kontakte/Anschlüsse des Akkus niemals kurzschreiben. Den Akku bzw. das Produkt nicht ins Feuer werfen. Es besteht Explosions- und Brandgefahr!
  Den Akku des Produkts niemals unbeaufsichtigt laden.

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie fur späteres Nachschlagen auf.

Bestimmungsgemäß Benutzung

Das Produkt ist nur für das Saugen von trockenem Staubgut gedacht. Jeglicher anderer Gebrauch kann zu Schaden am Produkt oder Verletzungen führen.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfeht sich, die Originalverpackung für späteres Verstauen aufzubewahren. Mocht den Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, Fragen Sie bei ihrerörtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollenn Beschädigungen feststellbar sein,kontaktieren Sie umgehend ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Vor dem ersten Betrieb mussen die Akkus des Staubsaugers mindestens 4 Stunden geladen werden, siehe Abschnitt Akkus aufladen.

Dieses Produkt nicht im unsortierten Hausmull, sondern bei einer ausgewiesenen Sammelstelle für

Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handler oder die örtlichen Behörden.

Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmull. Benutzen Sie

bitte die Rückgabe und Sammelsysteme in Ihr Gemeinde oder wenden Sie sich an den Handler, bei dem das Produkt gekauft wurde.

Lieferumfang

1 x Handstaubsauger
1 x Akkusauger
1 x Bodendüse
1×Fugenduse
1xPolsterduse
1 x Ladestation
1xNetzadapter
1 x Bedienungsanleitung
1 x Garantiekarte

Bedienelemente und Komponenten

A Ein-/Ausschalter Handstaubsauger
B Ein-/Ausschalter Akkusauger
C Betriebsindikator
D Entriebelungstaste
E Textilfilter
F Schmutzfilter
G Staubbehälter
Bodendüse
1 Bodendüse Betriebsindikator
1 Abstellplatte
K Entriebelungstaste fur Rollbürste
Abstellplatte Hinterstück
M Ladestation
N Fugenduse
0 Polsterduse
P Entriebelungstaste fur Akkusauger
Entriebelungstaste für Handgriff (zusammenklappen)
RNetzadapter

Deutsch

Zusammenbau

Bodenhalterung

1 Beide Halfen der Bodenhalterung zusammensetzen und die Ladestation aufstecken.
Den DC-Stecker des Netzteils in die Anschlussbuchse der Ladestation stecken.
Den Netzstecker an eine Steckdose anschließen.

Handstaubsauger

4 Den Handgriff aufrichten und verrasten. Um den Handgriff umzuklappen, die Entriegelungstaste drücken und den Handgriff von der Einrastung offen.
5 Den Handstaubsauger auf die Bodendüse stecken bis es korrekt eingerastet ist. Zum Losen der Bodendüse, die Entriegelung gedrückt halten und die Düse abziehen.
6 Den Akkusauger in den Handstaubsaugereinsetzen und daraufuf achten, daß er korrekt eingerastet ist.

Hinweis: Achten Sie darauf, daß die Kontakte von Akkusauger und Handstaubsauger nicht verschmutzt sind. Reinigen Sie gegebenfalls die Kontakte mit einem trockenen Tuch.

Akkus aufladen

7 Den Handstaubsauger in die Ladestation einsetzen.

Hinweis:

• Achten Sie darauf, daß die Kontakte von Handstaubsauger und Ladestation nicht verschmutzt sind. Reinigen Sie gegebenfalls die Kontakte mit einem trockenen Tuch.
• Beim Einsetzen des Handstaubsaugers in die Ladestation wird das Produkt automatisch ausgeschaltet, falls es versehentlich noch in Betrieb war.
• Eine Erwärung der Ladestation und des Staubsaugers ist normal und unbedenklich.
• Sie können den Staubsauger während der Nichtbenuztung immer laden. Auf diese Weise ist er immer einsatzbereit.

8 Betriebsanzeige blinkt in blau und zeigt damit, dass der Akku geladen wird. Wenn der Akku voll aufgeladen ist, leuchtet die Anzeige kontinuierlich in blau.

Betriebsanziige

LED-Farbe Zustand
Rot blinkend	Während des Gebrauchs, wenn der Akkustand niedrig ist
Blau blinkend	Aufladevorgang
Blau stetig	Ladevorgang beendet. Akku ist voll aufgeladen

Saugen

Verwendung des Handstaubsaugers

9 Den Handstaubsauger aus der Ladestationnehmen.Zum Einschalten die Ein-/Ausschalttaste drucken.Die Funktionsanzeige der Bodenduse leuchtet auf und zeigt damit,dass sich die Bürstenwalze dreht.

Staubsaugerleitung

Ein-/Ausschalttaste	Funktion/Geschwindigkeit
1 x Ein / Hohe Leistung
2 x Niedrige Leistung
3 x Aus

10 Bei kurzen Saugpausen kann der Handstaubsauger frei im Raum abgestellt werden. Kippen Sie den Sauger weniger nach vorne in Richtung Duse bis es einrastet.

Achtung!

Zum Abstellen den Handstaubsauger unbedingt ausschalten, da die drehende Bürste bei Stillstand des Saugers Schäden am Bodenbelag verursachen konnte.

11 Nach dem Saugen den Handstaubsauger durch Drucken der Ein-/Ausschalttaste ausschalten und in die Ladestation zusammen.

Verwendung des Akkusaugers

12 Drücken Sie die Entriegelungstaste, um den Akkusauger zu entriegeln und aus dem Handstaubsauger zu entnahmen.
13 Zum Ein-/Ausschalten des Akkusaugers die Ein-/Ausschalttaste drucken.
14 Zum Laden den Akkusauger in den Handstaubsauger einsetzen und auf korrekten Sitz achten.

Polster- und Fugendüse

15 Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw., die Polsterdüse in die Saugöffnung des Akkusaugers stecken. Zum Aussaugen von Falten, Fugen und Ecken, die Fugendüse in die Saugöffnung des Akkusaugers stecken.

Deutsch

Reinigung und Pflege

Warning!

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; cheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Tauchen Sie elektrische Teile des Produktes während des Reinigens nie in Wasser oder andere Flüssigkeiten. Halten Sie es nie unter flieBendes Wasser.

Entleeren des Staubhalters und reinigener der Filter

Hinweis: Der Staubbehälter sollte möglichst nach jedem Saugvorgang geleert werden.

16 Entnehmen Sie den Akkusauger aus dem Handstaubsauger. Entriegeln Sie den Staubbehalter mit der Entriegelungstaste undnehmenihn von der Saugeinheit ab.
17 Schmutzfilter und Textilfilter aus dem Staubbehälter entnahmen. Klopfen bzw. bürsten Sie die beiden Filter aus. Bei starker Verschmutzung kann der Schmutzfilter auch ausgewaschen werden. Beachten Sie jedoch, daß der Filter vollständig getrocknet ist, bevor Sie ihn zusammensetzen.
18 Leeren Sie den Staubbehälter aus. Bei starker Verschmutzung kann der Behälter auch ausgewählten werden und im Anschluss mit einem trockenen Tuch ausreiben.

Staubbehälter und Filter zusammensetzen

19 1 Den Schmutzfilter und Textilfilter in den Staubbehälter einsetzen.3 Den Staubbehälter auf die Saugeinheit aufsetzen und einrasten halten.

Reinigung der Bodendüse

20 Die Bodendüse sollte in regelmäßigen Abständen gereinigt werden. Dazu die Bodendüse vom Handstaubsauger losen. Drucken Sie auf die Entriegelungstaste, um die Bürstenwalze zu entriegeln.
21 Entnehmen Sie die Bürstenwalze aus der Bodendüse. Aufgewickelte Faden und Haare mit einer Schere durchschneiden und entfernen.

Hinweis: Wenn die Rollen der Bodendüse mit Faden und Haaren blockiert sind, entfern den Sie diesen vorsichtig mit einem flachen Schraubenzieher.

Montieren Sie alle zuvor entnommenen Komponenten. Die Montage erfolgt in umgekehrter Reihenfolge.

Hinweis:

• Bodendüsen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Fließen) einem gewissen Verschleib. Deshalb sollenn Sie in regelmäßigen Abständen die Laufsohled der Düse überprüfen.
• Verschlissene, scharfkantige Düsensohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursicht werden.

Technische Daten

Akkusauger

Nennspannung:29,6V

Saugleistung:Max.150W

Schutzklasse : III

Akku-Ladedauer:4Std.

Auffangkapazität: 0,5 L

Netzadapter

Modell: ZD36W360100EU

Nenneingang:100-240V\~

50/60 Hz 1A

Nennausgang:DC36V1A

Schutzklasse : II

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommt, beachten Sie nachfolgende Tabelle. Sollen die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an ihren Handl.

Problem Mögliche Ursache	Behebung
Produkt Funktioniert nicht	• Keine Stromversorgung • Akku leer	• Überprüfen der Stromversorgung • Akku aufladen
Saugkraft laßt nach	• Filter verschmutzt • Staubbehälter ist voll, MAX-Markierung übersritten	• Filter reinigen • Staubbehälter entleeren
Rollbürste Funktioniert nicht	• Bürste ist mit Fäden und Haare blockiert	• Fäden und Haare von der Bürste entfernen
Rollen der Bodendüse sind schwer zu bewegen bzw. klemmen	• Rollen sind mit Fäden und Haare blockiert.	• Fädem und Haare mit einem flachen Schraubenzieher vorsichtig entfernen.
