BEDIENUNGSANLEITUNG The Heat Controller Fibaro

Der FIBARO Heat Controller ist ein ferngesteuertes Thermostat zur Temperaturregelung in Ihr Raum. Es misst die Temperatur und regelt automatisch die Heizstufe.

Es kann ganz ohne Werkzeuge an drei Typen von thermostatischen Heizkörpersventilen montiert werden. Sie können Zeitpläne über Apps erstellen, um die Temperatur während der Woche einfach zu verhalten.

Lesen Sie das Handbuch, bevor Sie versuchen, das Gerät zu installmenten!

Eine ausfuhrliche Bedienungsanleitung und technische Daten finden Sie auf unserer Website:

manuals.fibaro.com/de/heat-controller

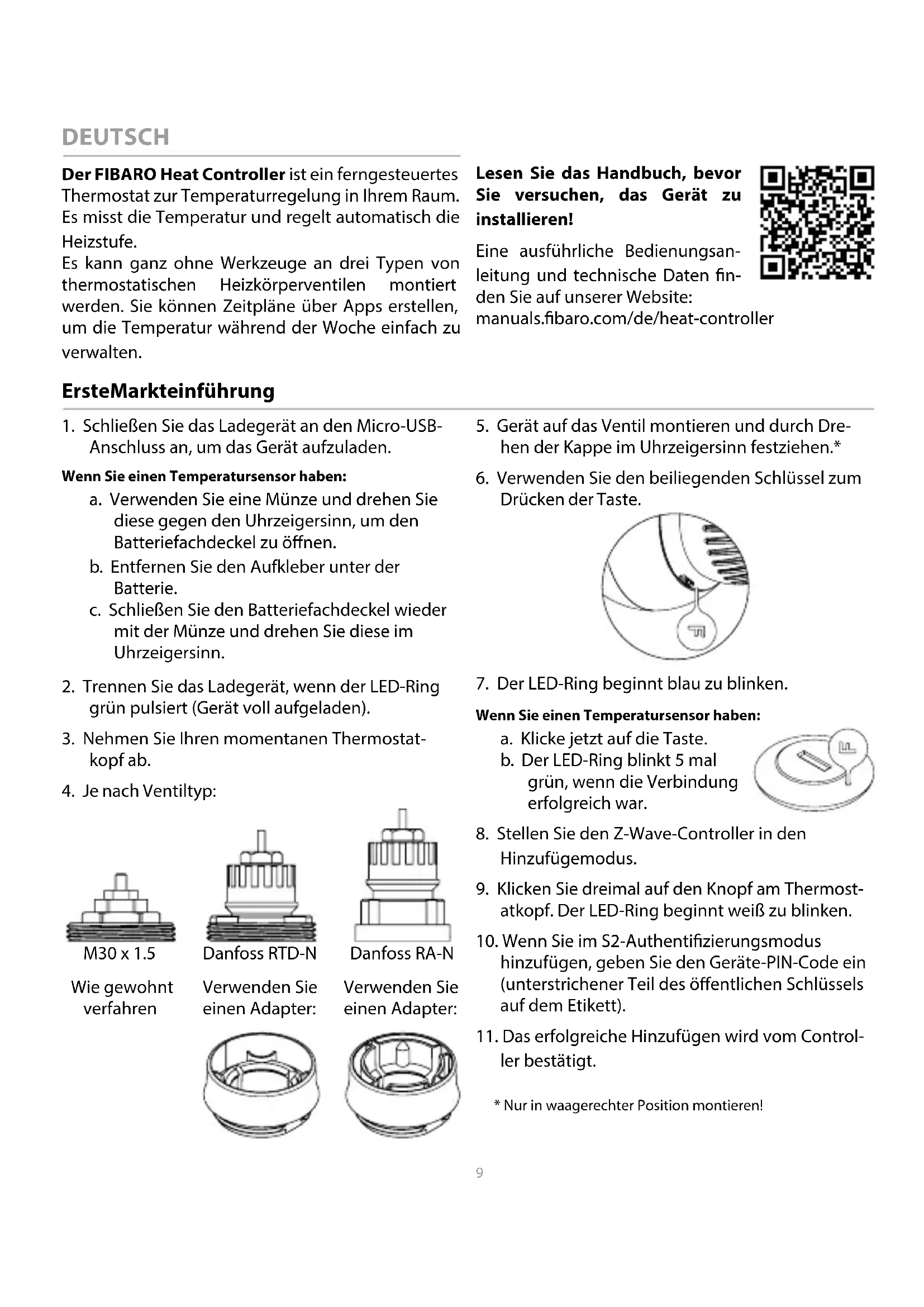

ErsteMarkteinführung

1. SchlieBen Sie das Ladegerat an den Micro-USB-Anschluss an, um das Gerat aufzuladen.

Wenn Sie einen Temperatursensor haben:

a. Verwenden Sie eine Münze und drehen Sie diese gegen den Uhrzeigersinn, um den Batteriefachdeckel zu öffnen.
b. Entfernen Sie den Aufkleber unter der Batterie.
c. Schlieben Sie den Batteriefachdeckel wieder mit der Münze und drehen Sie diese im Uhrzeigersinn.

1. Trennen Sie das Ladegerät, wenn der LED-Ring grün pulsiert (Gerät voll aufgeladen).
2. Nehmen Sie ihren momentanen Thermostatkopf ab.
3. Je nach Ventiltyp:

Wie gewohnt verfahrenn

Verwenden Sie einen Adapter:

Verwenden Sie einen Adapter:

1. Gerät auf das Ventil montieren und durch Drehen der Kappe im Uhrzeigersinn festziehen.*
2. Verwenden Sie den beiliegenden Schlüssel zum Drucken der Taste.

1. Der LED-Ring beginnt blau zu blinken.

Wenn Sie einen Temperatursensor haben:

a. Klicke jetzt auf die Taste.
b. Der LED-Ring blinkt 5 mal grun, wenn die Verbindung erfolgreich war.

1. Stellen Sie den Z-Wave-Controller in den Hinzufugemodus.
2. Klicken Sie dreimal auf den Knopf am Thermostatkopf. Der LED-Ring beginnnt weiß zu blinken.
3. Wenn Sie im S2-Authentifizierungsmodus hinzufugen, geben Sie den Geräte-PIN-Code ein (unterstrichener Teil des öffentlichen Schlüssels auf dem Etikett).

4. Das erfolgreiche Hinzufugen wird vom Controller bestätig.

5. Nur in waagerechter Position montieren!

Spezifikationen

Thermostatkopf:

Stromversorgung: 3.7V Li-Poly Akku (nicht

austauschbar)

Unterstutztes Ladegerät: micro-USB 5V, min. 0.5A

Funkprotokoll: Z-Wave (S2-fähig)

Funk-Frequencyband: 868 MHz Band

Betriebstemperatur: 0 - 40^

Maximale Wassertem- 90^

peratur:

Unterstutzte Ventile: M30 x 1.5, Danfoss RTD-N,

Danfoss RA-N

Abmessungen (D × L) .. 56 × 74 ~mm

56 × 87 ~mm (mit adapter)

EU-Richtlinien: RED 2014/53/EU

RoHS 2011/65/EU

Temperatursensor (optional):

Stromversorgung: 3.0V CR2032 Batterie (im

Lieferumfang enthalten)

Funk-Frequencyband: 2.4 GHz

Betriebstemperatur: 0 - 40^

Abmessungen (D x H): 38 x 12 mm

EU-Richtlinien: RED 2014/53/EU

RoHS 2011/65/EU

Rechtliche Hinweise

Konformitätserklung:

CE

Hiermit erklart die Fibar Group S.A., dass der FIBARO CO Sensor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konfor

mitatserklarung ist unter der folgenden Internetadresse verfügbar: wwwmanuals.fibaro.com

WEEE Richtlinie:

Das mit diesen Symbol gekennzeichne Gerätarf nicht mit anderen Haushaltsabfällen entsorgt werden. Das Gerät mussstattdessen bei einer Recyclungstelle für Elektro- und Elektronik-Altgeräte abgegeben werden.

Warnhinweise

Verwendung anderer Batterien, als wie angegeben kann zur Explosion führen. Entsorgen Sie die Batterien ordnungsgemäß unter Beachtung der geltenden Umweltschutzbestimmungen.

Der Antikel ist kein Spielzeug. Halten Sie Kinder und Tiere fern! CR2032 Knopfzellens sind beim Verschlucken gesundheitsschädigend!

Garantiebedingungen

1. FIBAR GROUP S.A. mit Sitz in Poznan, ul. Lotnicza 1, 60-421 Poznan, eingetragen im Unternehmerregister des Nationalen Gerichtsregisters am Amtsgericht Poznan-Newe Miasto und Wilda, 8. Wirtschaftsbeteilung des Nationalen Gerichtsregisters unter der Nummer 553265, Steueridentifikationsnummer NIP 7811858097, statistische Nummer REGION: 301595664, Stammkapital 1.182.100 PLN, in voller Höhe eingezahlt, sonstige Kontaktangaben unter der Adresse www.fibaro.com (nachstehend: „Hersteller" genannot) erteilt Garantie, dass das verkaufte Gerät (.Gerät") frei von Material- und Ausführungsmängeln ist.

2. Der Hersteller haftet für fehlerhafte Funktionswise des Geräts, die aus den im Gerät begründeten Sachmängeln resultiert, welche eine mit der Spezifikation des Herstellers nicht übereinstimmende Funktion des Geräts verursachen, in dem Zeitraum:

3. 24 Monate ab dem Kauftag bei den Verbrauchern,

4. 12 Monate ab dem Kauftag bei den Geschäftskunden (Verbraucher und Geschäftskunde werden nachstehend zusammen, Kunde"genannot).
5. Der Hersteller verpflichtet sich, die in dem Garantiezeitraum entdeckten Mängel kostenfrei zu beheben durch Reparatur oder Austausch der mangelhaften Bauteile des Gerats gegen neue bzw. aufgearbeitete Teile (nach Ermessen des Herstellers). Der Hersteller besteht sich das Recht vor, das ganze Gerät gegen ein neues bzw. aufgearbeitetes Gerät auszutauschen. Der Hersteller erstattet den Kaufpreis für das Gerät nicht.
6. In besonderen Fällen kann der Hersteller das Gerät gegen ein neues mit sehr ähnlichen technischen Parametern austauschen.
7. Garantieansprüche dürfen nur durch Besitzer einer gultigen Garantie erhoben werden.
8. Vor der Reklamation empfehl't der Hersteller, die unter https://www.fibaro.com/support/ bereitgestellte technischen Hilfe per Telefon bzw. Internet in Anspruch zunehmen.
9. Um eine Reklamation zu erheben, soll der Kunde mit Hilfe der auf der Seite https://www.fibaro.com/support/

genommen E-Mail-Adresse mit dem Hersteller Kontakt aufnehmen..

1. Nach der richtigen Reklamationserhebung besteht der Kunde Kontaktangaben des Autorisierten Garantie-services (^ ) . Der Kunde soll den ASG kontaktieren und das Gerät bei ASG abliefern. Nach Eingang des Geräts teilt der Hersteller dem Kunden die Reklamationsnummer (RMA) mit.
2. Die Mängel werden innerhalb von 30 Tagen ab der Lieferung des Geräts an ASG behoben. Der Garantiezeitraum wird um die Zeit verlangert, in der das Gerät ASG zur Verfugung stand.
3. Das reklamierte Gerät soll durch den Kunden mit vollständiger Standard-Ausrüstung und mit den Dokumenten, die dessen Einkauf nachweisen, gefeltiert werden.
4. Die Transportkosten des reklamierten Geräts auf dem Gebiet der Republik Polen werden vom Hersteller übernommen. Bei der Beförderung des Geräts aus sonstigen Ländern werden die Transportkosten vom Kunden übernommen. Im Fall einer unbegründeten Reclamation ist ASG berechtigt, den Kunden mit den Kosten zu belasten, die bei der Klärung der Sache angefallen sind.
5. ASG verweigert die Annahme der Reklamation in folgenden Fälle:
6. wenn festgestellt wird, dass das Gerät nicht zwickgemäß und nicht gemäß der Bedienungsanleitung benutzt wurde,
7. wenn der Kunde ein nicht komplettes Gerät, ohne Zübehör und ohne Typenschild bereitgestellt hat,
8. wenn eine andere Defektursache als Materialmangel oder im Gerät begründeter Produktionsmangel festgestellt wird,
9. wenn die Garantie ungültig ist oder kein Kaufbeleg vorliegt.
10. Folgendes wird von der Qualitätsgarantie nicht erfasst:
11. mechanische Beschädigungen (Risse, Brüche, Schnitte, Scheuerstellen, physische Verformungen infolge von Schlag, Sturz oder Beschädigung des Geräts durch einen anderen Gegenstand bzw. infolge von Nutzung des Geräts, die dem in der Bedienungsanleitung bestimmt den Zweck nicht entspricht);
12. Beschädigungen, die durch externe Faktoren verursucht wurden, wie z.B. Hochwasser, Sturm, Feuerbrand, Blitzschlag, Naturkatastrophen, Erdbeben, Krieg, soziale Unruhen, höhere Gewalt, unvorhergesehene Unfälle, Diebstahl, Einwirkung von Flüssigkeit, Batterieleck, Weterbedingungen, Einwirkung von Sonnenstrahlen, Sand, Feuchtigkeit, Hitze bzw. Kälte, Luftverschmutzung;
13. Beschädigungen infolge von Softwarefehlern durch

Infektion mit Computerviren bzw. Nichtanwendung von Softwareaktualisierung entgegen den Herstelleranweisungen;

• Beschädigungen infolge von Überspannungen im Strom- und/oder Telekommunikationsnetz bzw. infolge eines mit der Bedienungsanleitung nicht übereinstimmenden Stromnetzanschlusses oder infolge vom Anschluss anderer Produkte, die vom Hersteller nicht empfohlen werden;

• Beschädigungen, die durch Betrieb oder Aufbewährung des Geräts unter extrem ungündigen Bedingungen verursacht wurden, d.h. bei hoher Feuchtigkeit, Staub, zu niedriger (Frost) oder zu hoher Umgebungstemperatur. Detaillierte Bedingungen, unter denen die Nutzung des Gerätes zulässig ist, bestimmt die Bedienungsanleitung; - Beschädigungen infolge vom Einsatz von Zubehör, das vom Hersteller nicht empfohlen wird;

• Beschädigungen infolge von fehlerhafter Strominstallation des Nutzers, darunter vom Einsatz nicht geeigneter Sicherungen;
• Beschädigungen, die aus der Unterlassung der in der Bedienungsanleitung bestimmt Wartungs- und Servicemaaßnahmen durch den Kunden resultieren;
• Beschädigungen infolge der Verwendung von nicht originen und für das jeweilige Modell nicht geeigneten Ersatzteilen und Zubehör, sowie die infolge von Reparaturen und Modifikationen durch Unbefugte entstanden sind;
• Beschädigungen infolge von Fortsetzung der Arbeit unter Einsatz eines defekten Geräts bzw. Zubehörns.
• Die Garantie erstreckt sich nicht auf natürliche Abnutzung von Bauteilen und anderen in der Bedienungsanleitung und der technischen Dokumentation genannnten Teilen, die eine bestimmte Lebensdauer haben.
• Durch die Garantie für das Gerät werden die aus der Gewährleistung resultierenden Ansprüche des Kunden weder ausgeschlossen noch beschränkt oder eingestellt.
• Der Hersteller haftet für keine Vermögensschäden, die durch ein mangelhaftes Gerät verursacht wurden. Der Hersteller haftet für keine mittelbaren Schäden, Nebenschäden, besonderen Schäden, Folgeschäden sowie moralischen Schäden und Verluste, darunter auch insbesondere für keinen entgangenen Gewinn, keine verlorenen Ersparnisse, Daten und Vorteile, sowie für keine Ansprüche der Drittpersonen und keine andere Schäden, die aus der Nutzung des Geräts resultieren bzw. mit ihr verbunden sind.
