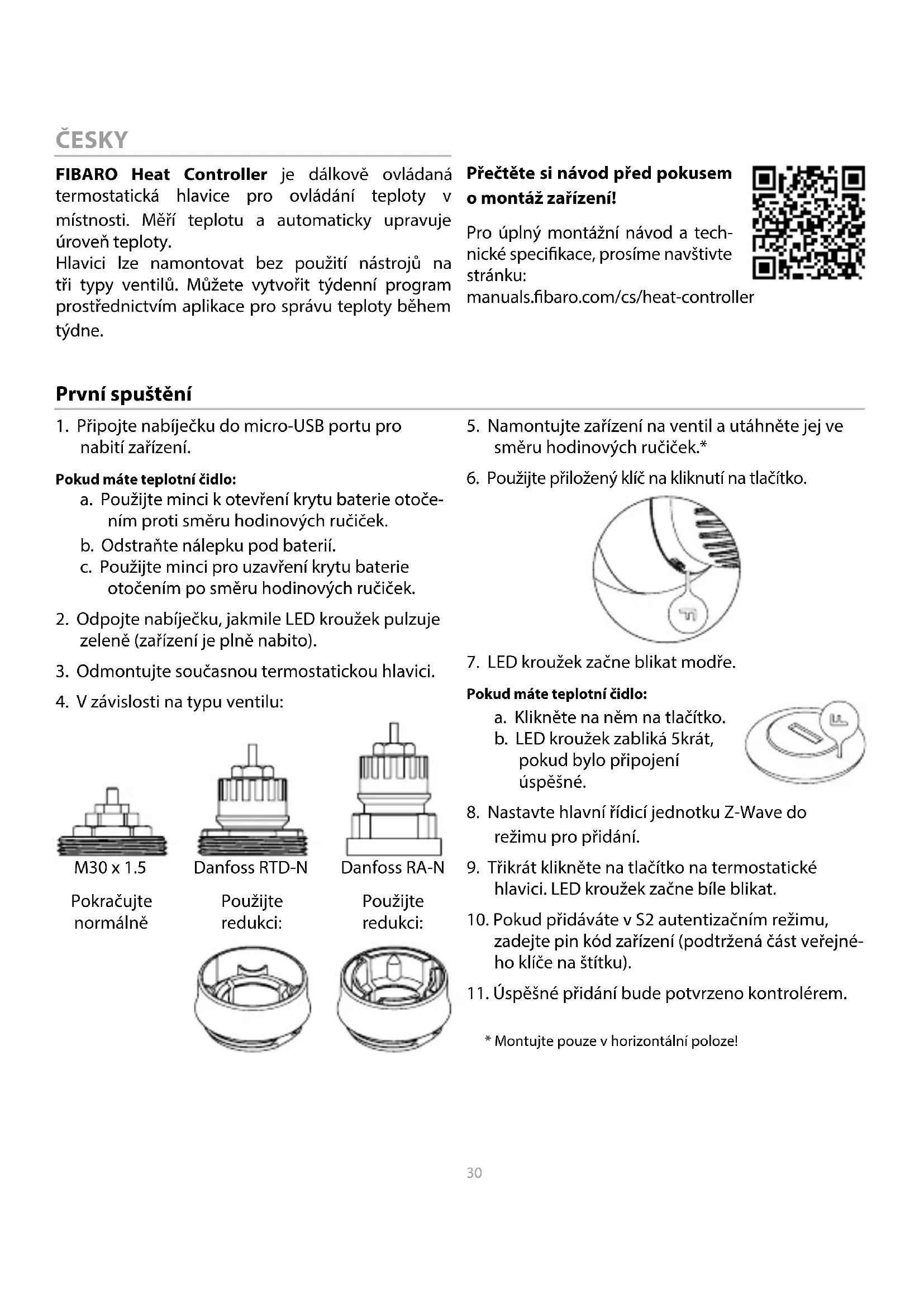

NÁVOD K OBSLUZE The Heat Controller Fibaro

1. Připojte nabíječku do micro-USB portu pro

nabití zařízení. Pokud máte teplotní čidlo: a. Použijte minci k otevření krytu baterie otoče- ním proti směru hodinových ručiček. b. Odstraňte nálepku pod baterií. c. Použijte minci pro uzavření krytu baterie otočením po směru hodinových ručiček.

2. Odpojte nabíječku, jakmile LED kroužek pulzuje

zeleně (zařízení je plně nabito).

3. Odmontujte současnou termostatickou hlavici.

4. V závislosti na typu ventilu:

5. Namontujte zařízení na ventil a utáhněte jej ve

směru hodinových ručiček.*

6. Použijte přiložený klíč na kliknutí na tlačítko.

7. LED kroužek začne blikat modře.

Pokud máte teplotní čidlo: a. Klikněte na něm na tlačítko. b. LED kroužek zabliká 5krát, pokud bylo připojení úspěšné.

8. Nastavte hlavní řídicí jednotku Z-Wave do

9. Třikrát klikněte na tlačítko na termostatické

hlavici. LED kroužek začne bíle blikat.

10. Pokud přidáváte v S2 autentizačním režimu,

zadejte pin kód zařízení (podtržená část veřejné- ho klíče na štítku).

11. Úspěšné přidání bude potvrzeno kontrolérem.

• Montujte pouze v horizontální poloze! ČESKY Použijte redukci: Danfoss RA-N Použijte redukci: Danfoss RTD-N Pokračujte normálně M30 x 1.5 Pro úplný montážní návod a tech- nické specikace, prosíme navštivte stránku: manuals.baro.com/cs/heat-controller První spuštění FIBARO Heat Controller je dálkově ovládaná termostatická hlavice pro ovládání teploty v místnosti. Měří teplotu a automaticky upravuje úroveň teploty. Hlavici lze namontovat bez použití nástrojů na tři typy ventilů. Můžete vytvořit týdenní program prostřednictvím aplikace pro správu teploty během týdne. Přečtěte si návod před pokusem o montáž zařízení!31 Termostatická hlavice: Napájení: 3,7V Li-Pol baterie (nevyměnitelná) Podporovaná nabíječka: micro-USB 5V, min. 0,5A Rádiový protokol: Z-Wave (podpora S2) Rádiová frekvence: 868 MHz Provozní teplota: 0-40°C Maximální teplota vody: 90°C Podporované ventily: M30 x 1.5, Danfoss RTD-N, Danfoss RA-N Rozměry (průměr x délka): 56 x 74 mm 56 x 87 mm (s redukcí) Shoda se směrnicemi EU: RED 2014/53/EU RoHS 2011/65/EU Teplotní čidlo (volitelné): Napájení: bateria 3,0V CR2032 (w zestawie) Rádiová frekvence: 2.4 GHz Provozní teplota: 0-40°C Rozměry (průměr x výška): 38 x 12 mm Shoda se směrnicemi EU: RED 2014/53/EU RoHS 2011/65/EU Záruční podmínky Specikace

1. FIBAR GROUP S.A. se sídlem v Poznani, ul. Lotnic-

za 1, 60-421 Poznań, zapsaná v Obchodním rejstříku vedeném u Obvodního soudu Poznań-Nowe Miasto i Wilda v Poznani, VIII. obchodní oddělení, s číslem KRS: 553265, DIČ: 7811858097, IČO: 301595664, zá- kladní kapitál v hodnotě 1.182.100 PLN zaplacený v plné výši, ostatní kontaktní údaje jsou dostupné na internetové adrese: www.baro.com (dále jako: „Vý- robce”), zaručuje, že prodávané zařízení („Zařízení”) je bez materiálových nebo výrobních vad.

2. Výrobce je zodpovědný za poruchy zařízení vznik-

lé v důsledku fyzických vad neumožnujících použití zařízení v souladu s jeho účelem po dobu: - 24 měsíců od data prodeje zařízení zákazníkovi, - 12 měsíců od data prodeje zařízení hospodářské- mu subjektu (zákazník a hospodářský subjekt je dále souhrnně označován jako „Zákazník”).

3. Výrobce se zavazuje k bezplatnému odstranění

vad zjištěných během záručního období prostřed- nictvím opravy nebo výměny poškozených součás- tek za nové nebo repasované (dle rozhodnutí výrob- ce). Výrobce si vyhrazuje právo vyměnit celé zařízení za nové nebo repasované. Výrobce za zakoupené zařízení nevrací zaplacené peníze.

4. Ve výjimečných případech výrobce může vyměnit

zařízení za jiné s obdobnými technickými parame- try.

5. Reklamaci může podat pouze držitel platného

6. Před podáním reklamace výrobce doporuču-

je využít telefonickou nebo internetovou tech- nickou podporu. Kontakt najdete na adrese: https://www.baro.com/support/.

7. V případě podání reklamace by měl zákazník

kontaktovat výrobce prostřednictvím e-mailu, Zjednodušené EU prohlášení o shodě: Fibar Group S.A. tímto prohlašuje, že toto zařízení je ve shodě se základní- mi požadavky a dalšími příslušnými ustanoveními směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.manuals.baro.com Shoda se směrnicí WEEE: Zařízení s tímto symbolem nesmí být likvi- dováno s ostatními odpady z domácnosti. Musí být předáno příslušnému místu pro recyklaci elektrických a elektrotechnických zařízení. Právní informace Použití jiných baterií než uvedených může vést k explozi. Baterie likvidujte správným způsobem, v souladu s předpisy na ochranu životního prostředí. Tento výrobek není hračka. Udržujte mimo dosah dětí a domácích zvířat! CR2032 baterie jsou škodlivé při spolknutí! Varování:32 který je dostupný na internetových stránkách https://www.baro.com/support/.

8. Po správně podané reklamaci zákazník obdrží

kontaktní údaje nejbližšího autorizovaného záruční- ho servisu („AZS”). Zákazník by se měl s AZS zkon- taktovat a vadné zařízení doručit na jeho adresu. Po obdržení zařízení výrobce předá zákazníkovi číslo reklamace (RMA).

9. Vady budou odstraněny v průběhu 30 dnů ode

dne dodání zařízení do AZS. V této situaci se záruční doba automaticky prodlužuje o čas, ve kterém bylo zařízení k dispozici AZS.

10. Reklamované zařízení musí zákazník dodat spo-

lu s kompletním standardním vybavením a platným dokladem potvrzujícím jeho koupi.

11. Náklady spojené s dopravou zařízení na území

Polska hradí výrobce. V případě dopravy zařízení z jiných států přepravní náklady hradí zákazník. V pří- padě neoprávněné reklamace AZS má právo vymá- hat od zákazníka náklady spojené s jejím vyřízením.

12. AZS má právo odmítnou reklamaci pokud zjistí,

že: - zákazník nepoužíval zařízení v souladu s jeho urče- ním a dle návodu k obsluze, - zákazník dodal neúplné zařízení bez příslušenství a popisného štítku, - příčinou poruchy není materiálová nebo výrobní vada způsobená výrobcem, - záruční list je neplatný nebo chybí doklad o koupi.

13. Záruka se nevztahuje na:

- mechanické poškození (trhlina, říznutí, odření, ulo- mení, deformace způsobené nárazem, upuštěním nebo jiným předmětem, použití zařízení jiným způ- sobem, než je uvedeno v návodu k obsluze); - poškození způsobené vnějšími vlivy, např.: povo- deň, bouřka, požár, úder blesku, živelná pohroma, zemětřesení, válka, občanské nepokoje, zásah vyšší moci, nepředvídané nehody, krádež, zalití vodou nebo jinou tekutinou, vytečení baterie, povětrnostní podmínky: působení slunečního záření, písku, vlh- kosti, vysoké nebo nízké teploty, znečištění ovzduší; - poškození způsobené nefunkčním softwarem z důvodu napadení počítačovým virem nebo nepro- vedenou či chybně provedenou aktualizací softwaru v souladu s doporučeními výrobce; - poškození způsobené přepětím v elektrické a/ nebo telekomunikační síti nebo připojením k ener- getické síti v rozporu s pokyny uvedenými v návodu k obsluze, nebo z důvodu připojení dalších zařízení, jejichž připojení výrobce nedoporučuje; - poškození způsobené provozem nebo sklado- váním zařízení v nevhodných podmínkách, tzn. v místech s vysokou vlhkostí, prašností, příliš nízkou (mráz) nebo vysokou teplotou okolí. Konkrétní pod- mínky, ve kterých je možné zařízení používat, jsou uvedené v návodu k obsluze; - poškození způsobené použitím příslušenství, které není doporučeno výrobcem; - poškození způsobené vadnou elektrickou instalací, včetně použitím nevhodných pojistek; - poškození způsobené údržbou nebo konzervační- mi úkony neshodnými s pokyny výrobce uvedenými v návodu k obsluze; - poškození způsobené použitím neoriginálních, ne- správných nebo nekompatibilních náhradních dílů v rámci opravy provedené neoprávněnou osobou; - poškození způsobené pokračováním v práci s po- škozeným zařízením nebo příslušenstvím.

14. Záruka se nevztahuje na běžné opotřebení sou-

částek nebo dalších dílů zařízení, jejichž doba pou- žití je uvedena v návodu k obsluze nebo technické dokumentaci.

15. Záruka zařízení nevylučuje, neomezuje nebo

nepozastavuje práva zákazníka vyplývající ze zod- povědnosti výrobce za prodané zařízení.

16. Výrobce není zodpovědný za škody na majetku

způsobené vadným zařízením. Výrobce nenese žád- nou zodpovědnost za nepřímé, náhodné, zvláštní, následné škody nebo morální ztráty, ani za ušlý zisk, ztrátu naspořených nančních prostředků, ztrátu údajů, nároků třetích osob nebo jiné škody vyplýva- jící nebo související s použitím zařízení.33
