Produkttyp	Überflutungssensor
Modell	FIBEFGFS-101-ZW5
Marke	Fibaro
Abmessungen (Durchmesser x Höhe)	72 x 28 mm
Gewicht (mit Batterie)	ca. 50 g
Stromversorgung	CR123A Batterie (3 V) oder 12–24 VDC Feststrom
Batterielebensdauer	bis zu 2 Jahre (Standardkonfiguration)
Funkprotokoll	Z-Wave 868,4 MHz (EU), 908,4 MHz (US), 921,4 MHz (ANZ), 869,0 MHz (RU)
Reichweite	bis zu 50 m im Freien, bis zu 30 m in Gebäuden
Betriebstemperatur	0 °C bis 40 °C (Batteriebetrieb), -20 °C bis 70 °C (Feststrombetrieb)
Temperaturmessbereich	-20 °C bis 100 °C
Messgenauigkeit (0–40 °C)	±0,5 °C
Sensorfunktionen	Überflutungserkennung, Temperaturmessung, Neigungssensor (Diebstahlschutz)
LED-Anzeige	Mehrfarbige LED für Betriebsmodi und Alarm
Akustischer Alarm	Eingebauter Summer
Assoziationsgruppen	3 Gruppen zur direkten Steuerung von Z-Wave-Geräten
Montage	Boden- oder Wandmontage; externe Sonde anschließbar
Lieferumfang	Sensor, CR123A Batterie, Bedienungsanleitung
Garantie	12 Monate

Häufig gestellte Fragen - FIBEFGFS-101-ZW5 Fibaro

Wie wird der Fibaro Flood Sensor in das Z-Wave-Netzwerk eingebunden?

Die Inklusion erfolgt automatisch beim Anschluss an Feststrom (Auto Inclusion) oder manuell durch dreimaliges Drücken der TMP-Taste im Inklusionsmodus des Controllers.

Welche Stromversorgungsoptionen gibt es?

Der Sensor kann mit einer CR123A-Batterie (bis zu 2 Jahre Laufzeit) oder mit 12–24 VDC Feststrom betrieben werden. Bei Feststrom fungiert die Batterie als Notstrom.

Wie werde ich einen Fehlalarm bei Überflutung los?

Halten Sie die TMP-Taste für 3 Sekunden gedrückt, bis die LED grün leuchtet, und lassen Sie dann los. Damit wird der Alarm für assoziierte Geräte deaktiviert.

Kann ich die Temperaturmessung anzeigen lassen?

Ja, im Feststrombetrieb zeigt die LED dauerhaft die Temperaturfarbe an (einstellbar über Parameter). Im Batteriebetrieb blinkt die LED periodisch entsprechend der gemessenen Temperatur.

Wie wird der Sensor zurückgesetzt?

Halten Sie die TMP-Taste 15–20 Sekunden gedrückt, bis die LED gelb leuchtet. Lassen Sie los und drücken Sie kurz erneut. Die LED leuchtet rot und erlischt – der Reset ist abgeschlossen.

Welche Reichweite hat der Z-Wave-Sensor?

Die Reichweite beträgt bis zu 50 m im Freien und bis zu 30 m in Gebäuden, abhängig von Baumaterialien und Hindernissen. Der Sensor fungiert auch als Repeater.

Wie installiere ich den Sensor für optimale Überflutungserkennung?

Legen Sie den Sensor flach auf eine überflutungsgefährdete Oberfläche, sodass die drei Elektroden am Boden gleichmäßigen Kontakt haben. Alternativ können externe Sonden angeschlossen werden.

Kann der Sensor auch als Temperaturmelder eingesetzt werden?

Ja, der integrierte Temperatursensor misst von -20°C bis 100°C. Sie können obere und untere Alarmschwellen einstellen, bei Überschreitung blinkt die LED in der konfigurierten Farbe.

Was bedeuten die LED-Farben im Reichweitentest?

Grün leuchtend = direkte Kommunikation gut; gelb leuchtend = Kommunikation über Repeater; rot leuchtend = keine Verbindung möglich. Blinkende Farben zeigen Versuche an.

Kann der Sensor auch ohne Batterie nur mit Feststrom betrieben werden?

Ja, der Sensor arbeitet auch ohne eingelegte Batterie. Es wird jedoch empfohlen, eine Batterie als Notstrom einzulegen, um Alarmfunktionen bei Netzausfall zu erhalten.

BEDIENUNGSANLEITUNG FIBEFGFS-101-ZW5 Fibaro

Der Fibaro Flood Sensor ist ein universeller 2-Zwave kompatitiker Überfaltungs- und Temperatensor sensor. Das Gerät kann mit Batterie (Batterielaufzeit etwa 2 Jahre oder mit Feststrom (12 oder 24VDC)) betrieben werden. Der Überflutungsalsarm wird an Z-Wave-Geräte gesendet und zusätzliche kann er an eine beliebige Anleistische Sonstätigkeit der Betriebssteuerung des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde des Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Zeitbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbestanderte und die Befolde der Tierbustende beindert werden. Der Befolde bei Meldung an den Controller oder an die Steuerzentrale sendet (z.B. bei Diebstahl). Die LED-Anzeige signalisiert die Überflutung, den Betriebsmodus und kann als Reichweitersteller, des Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsmodus, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, der Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebsteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter, den Betriebssteuerter.

TECHNISCHE DATEN

Spannung:	12 - 24 VDC
Batteriestyp:	CR123A
Stromentnahme (im Feststrombetrieb):	0,4W
Maximale Spannung an Ausgängen:	(24V DC / 20V AC)
Konformität mit den EU-Richtlinien:	EMC 2004/108/ECCITTE 1995RUME

Funkprotokoll
Funkfrequenz:

Z-Wave

868,4 MHz EU;

908,4 MHz US;

921,4 MHz ANZ

869.0 MHz RU;

Reichweite:

bis zu 50 m im Freien

bis zu 30 m in Gebäuden

(je nach Baustoff, Bauplan und Aufbau des Gebäudes sowie Beschaffenheit des Geländes)

Betriebstemperatur:
0 - 40°C*
Messbereich des Temperatursensors:
-20 bis 100°C
Messgenauigkeit des Temperatursen-
0.5°C (Bereich 0-40°C)
Abmessungen (Durchmesser x Höhe)
72 x 28 mm
* Im Feststrombetrieb liegt die zulässige Temperatur bei -20°C bis zu 70°C
TECHNISCHE INFORMATIONEN

• Mit beliebigem Z-Wave-Controller kompatibel
• Kann an beliebige Alarmanlage (potentialfreier Ausgangskontakt) angeschlossen werden
• Einfache Montage – es reicht nur aus, das Gerät auf einen überschwemmungs
• Montage an einem beliebigen Ort – die Sensorkontakte können mit separaten
  Kabeln angeschlossen werden
  • Diebstahlschutz (bei Neigung wird eine Meldung an den Controller/die
  • Der Alarm wird zusätzlich
• Der Alarm wird zusätzlich durch ein aktusches und opesches Signal signaliert (LED-Anzeige)
  • Mit Batterie oder zusätzlich
  die Batterie als Notbetrieb
  • Zwei Betriebsmodi: Überflutungs- und Temperatursensor oder nur
  Temperatursensor

  Das Gerät soll nur gemäß Abbildung in diesem Handbuch angeschlossen werden. Der falsche Anschluss des Gerätes kann gefährlich sein und zu seiner Beschädigung führen.

I. ALLGEMEINE INFORMATIONEN ÜBER DAS FIBARO-SYSTEM

Das Fisbaro-System entspricht dem Z-Wave-Standard und bedarf keinen zusätzlichen Kabel. FIBARO bietet zahlreiche Vorteile gegenüber ähnlichen Systemen. Im Allgemeinen stellen Funksysteine direkte Verbindung zwischen dem Empfänger und dem Sender her. Das Funksignal wird durch alle seinem Pfand entlang liegenden Hindermisse gedämpft (in der Wohnung, Möbel o.A.). Im schlimmsten Fall erfüllt das Funksystem seine Funktion nicht mehr. Ein großerer Fisbaro-System systems ist die Tatsache, dass die Geräte nicht nur als Funkempfänger und -sender sondern auch als Signal-Repeater funktionieren können. Kann der direkte Verbindungspfad zwischen dem Empfänger und dem Sender nicht festgelegt werden, so kann die Verbindung über andere geroutete Geräte realisiert werden.

FIBARO ist ein drahtloses 2-Wege-System. Das bedeutet, dass das Signal nicht nur an die Empfänger gesendet wird, sondern auch dass die Empfänger zusätzlich eine Empfangsbestätigung senden. Dadurch bestätigen sie ihren Status. Dadurch kann indes festgestellt werden, ob das Gerät tatsächlich eingeschaltet wurde. Die Übertragungssicherheit des Fibaro-Systems ist vergleichbar mit Busleitungssystemen.

Fibaro arbeitet im kostenlosen Frequenzbereich für Datenübertragung auf der Frequenz von 868,4 MHz. Jedes Fibaro-Netzwerk verfügt über seine einmalige Netzidentifikationsnummer (Home ID). Dadurch ist das Bestehen von zwei oder mehreren unabhängigen Systemen in einem Gebäude ohne Interferzen- möglich. Obwohl die Z-Wave-Technologie eine neue Technologie ist, wurde sie ähnlich wie Wi-Fi zum offiziell geltenden Standard. Viele Hersteller aus verschiedenen Branchen bienen Z-Wave gestützte Lösungen an, die miteinander kompatibel sind. Dies bewirkt, dass das System Zukunft hat und weiter entwickelt werden kann. Fikaro bildet eine dynamische Netzwerkstruktur. Ab dem Einschalten wir die Lage der einzelnen Geräte des Fibaro-Systems in der Echtzeit automatisch aktivaliert, und zwar durch Bestätigung der Status im aktiven Mesh-Netz, Mehr Informationen finden Sie auf der Webseite www.fibero.com.

II. INKLUDIEREN DES SENSORS IN DAS Z-WAVE-NETZWERK

Der Fibaro Flood Sensor kann mit der TMP-Taste in das Z-Wave-Netzwerk inkludiert werden. Das Gerät verfügt auch über eine Auto Inclusion Funktion, von daher kann es durch Anschluss an Feststrom automatisch inkludiert werden (der Modus funktioniert nach früherem Abschalten der Batterie).

Inklusion des Fibaro Flood Sensors in das Z-Wave-Netzwerk im Auto Inclusion Modus:

1) Stellen Sie sicher, dass die Netzspannung des Fibaro Flood Sensors abgeschaltet ist und dass es sich nicht in direkter Reichweite des Controllers.

abgeschaltet ist und das für sich nicht in direkten Förschweite des befindet. Es darf auch keine Batterie im Serves installiert worden

2) Entfernen Sie das Gerätegebäuse.

3) Bringen Sie den Controller in den Inklusionsmodus (siehe Bedienungsanleitung des Controllers).

4) Schließen Sie das Gerät an die Spannung an, um es in das Z-Wave-Netzwerk

im Auto Inclusion Modus zu inkludieren. 5) Der Eibero Flood Sensor wird erkennt und in das Netzwerk inkludiert

ACHTUNG

Wird das Gerät nicht erkannt, gehen Sie zum manuellen Inklusionsmodus über (siehe unten) oder starten Sie den Sensor neu und wiederholen Sie das Verfahren noch einmal.

Um den Auto Inclusion Modus auszuschalten, drücken Sie die TMP-Taste nach Anschluss des Fibaro Flood Sensors an die Stromquelle.

Manuelle Inklusion des Fibaro Flood Sensors in das Z-Wave-Netzwerk

1) Schließen Sie den Fibaro Flood Sensor an den Spannung an und installieren Sie die Batterie. Stellen Sie sicher, dass sich das Gerät in direkter Reichweite des Controllere befindet.

2) Bringen Sie den Controller in den Inklusionsmodus (siehe Bedienungsanle-

itung des Controllers).

3) Drücken Sie dreimal hintereinander die TMP-Taste. 4) Das Fibers, Fied, Gesengewind erzeugtend in den Netwurduichsdien

III. EXKLUSION AUS DEM Z-WAVE-NETZWERK

1) Entfernen Sie das Gerätegehäuse.

2) Stellen Sie sicher, dass der Sensor mit Batterie oder Adapter betrieben wird.

3) Bringen Sie den Controller in den Exklusionsmodus (siehe Bedienungsanle

itung des Controllers)

4) Drücken Sie dreimal schnell hintereinander die TMP-Taste am Gehäuse des

1) Entfernen Sie das Gerätegehäuse.

2) Inkludieren Sie das Gerät in Ihr Z-Wave-Netzwerk (siehe Punkt II).

3) Legen Sie den Sensor auf eine überschwemmungsgefährdete Oberfläche. Die drei Elektroden am Garätsboden sollen die Oberfläche gleichmäßig berühren.

4) Beachten Sie, dass das Gerät auch am anderen Ort platziert werden kann und

dass Leitungselektroden an Überflutungskontakte (SENS1 und SENS2)

angeschlossen werden können, welche eine Überflutung erkennen (z.B. zwei an

ihren Enden nicht isolierte Kabel).

5) Son das Gerät mit Feststrom Betrieben werden, Bonnen Sie Löchen für Kabel am Gehäuse und schließen Sie es gemäß der Abbildung 2 an die Stromquelle an

6) Schließen Sie das Gerätegehäuse.

ACHTUNG

Nach der Montage des Gerätes wird es empfohlen, einen Betriebstest durchzuführen. Dazu legen Sie den Sensor oder Sonde ins Wasser.

ACHTUNG

Der Sensor signalisiert eine Überflutung, wenn die Resistanz zwischen den Elektroden 1 und 3, 1 und 2 (gemäß Abbildung 4) und den an die Kontakte angeschlossenen Elektroden (SENS1 und SENS2) unter 4 Ohm liegt.

ACHTUNG

Die SENS1- und SENS2-Kontakte dienen nur zur Erkennung der Überflutung. An SENS1 und SENS2 dürfen keine Potentiale angeschlossen.

ACHTUNG

Bei Änderung der Lage des Sensors wird es empfohlen, das Gerät aufzuwecken und das Z-Wave-Netzwerk durch Dreifachklick auf die TMP-Taste neu zu konfigurieren.

ACHTUNG

Die TMP-Taste erfüllt zwei Funktionen:

1) Inklusion und Exklusion des Gerätes in das/aus dem

Z-Wave-Netzwerk

2) Sabotagekontakt für die 2. Assoziationsgruppe. Wird das Gerät in

den Z-Wave-Controller inkludiert, kann der Manipulationsschutzalarm aktiviert werden (gemäß Einstellungen des Parametern 74).

V. INFORMATIONEN ÜBER ENERGIE-MODI

Der Fibaro Flood Sensor verfügt über zwei Energie-Modi. Standardmäßig wir das Gerät mit der im Lieferumfang enthaltenen Batterie betrieben. Im Lieuerleistenz-stand wird das Gerät mit der mitelieferten CR123A Batterie versorgt. Zusätzlich kann es mittels 12/24VDC durch Anschließen der Stromquelle an + 12 und GND betrieben werden. Die Konfiguration der Stromversorgung wird automatisch beim Inkludieren des Sensors in ein Z-Wave Netzwerk eingestellt. Wird das Gerät mit Batterie betrieben, kommuniziert es periodisch mit dem Z-Wave-Controller. Festgestellte Alarme werden unverzüglich gesendet, aber Konfigurationsdaten und Assozationen werden nur beim automatischen oder manuellen Aufwecken des Gerates empfangen (Dreifachklick auf die TMP-Taste). Wird das Gerät mit Feststrom betrieben, werden auch die Konfigurationsdaten und Assozationen unverzüglich empfangen bzw. gesendet.

Imschalten der Stromquelle zu Feststrom

) Exkludieren Sie das Gerät aus dem N-Wave-Netzwerk

2) Schließen Sie das Gerät an die Stromquelle (12/24VDC) mittels der Anschlüsse +12 und GND (gemäß Abbildung 2) an

) Inkludieren Sie den Fibaro Flood Sensor erneut in das Z-Wave-Netzwerk

Wird das Gerät mit Feststrom betrieben, kann er ohne angeschlossene Batterie

arbeiten. Es wird jedoch empionien, eine Battene im Gerät zu belassen, um die Alarmfunktionen auch bei einem Ausfall der Netzspannung zu erhalten. Alle

Reports (darunter Überflutungs- und Temperaturereports) werden unverzüglich

gesendet, aber es ist nicht möglich, die Konfiguration oder Assoziationen zu

ändern, bis die Netzversorgung wiederhergestellt ist. Die Repeater-Funktion ist im Nothetrieb ebenfalls deaktiviert.

ACHTUNG

Der Fibaro Flood Sensor verlässt automatisch den Notbetrieb,

wenn die Netzversorgung 12/24VDC an den Anschlüssen +12,

GND (gemäß Abbildung 2) wiederhergestellt ist und das Gerät

automatisch, durch einen festgestellten Flut-, Temperatur-,

Neigungsalarm, oder manuell mit der TMP-Taste aufgeweckt wird

HINWEISE ZUR BATTERIENUTZUNG

Der Fibaro Flood Sensor kann bei standardgemäßer Konfiguration

bis zu 2 Jahren mit einer Batterie arbeiten. Der aktuelle

Ladezustand einer Batterie wird in der Konfigurationsschnittstelle

des Controllers (Home Center 2) angezeigt. Ein rotes

Batteriesymbol bedeutet, dass die Batterie zu wechseln ist. Um

den Sabotagealarm beim Batteriewechsel nicht auszulösen, sind

die Assoziation für die 2. Assoziationsgruppe zu löschen und die

Standardeinstellungen bei Konfiguration der Sensorparameter

wiederherzustellen. Das Gerät kann zudem mit Feststrom

betrieben werden (12/24VDC – gemäß Abbildung 2) – bei dieser

Konfiguration funktioniert die Batterie als Notstromquelle

ACHTUNG

Die Montageschrauben (Abbildung 3) sind im Lieferumfang nicht

enthalten. Wahlen Sie entsprechende Schrauben je nach Baustoff

aus

ERLÄUTERUNG ZU ABBILDUNGEN:

+12V - 12/24VDC- Anschluss

-GND - Masseanschluss

ALARM NC - potenzialfreie Anschlüsse des Überflutungssensors

(für kabelgebundene Systeme)

TAMP NC - potentialfreie Anschlüsse des Tampers (für kabelgebundene Systeme)

SENS1, SENS2 - Elektrodenanschlüsse des Überflutungssensors

ACHTUNG

Die ALARM NC- oraz TAMP NC- Kontakte können als Kontakte

der parametrischen EOL-Anlage funktionieren.

Beim Reset wird der EPROM des Sensors gelöscht, darunter alle Informationen

über den Controller und das Z-Wave-Netzwerk.

Rerat des Eiharn Flood Sensors:

4) Stellen Sie sicher, dass den Gerät an die Stromquelle angezeichneten ist

1) Stellen Sie sicher, dass das Gerät an die Stromquelle angeschlossen ist. 2) Halten Sie die TMP-Taste für 15-20 Sekunden, die LED-Anzeige leuchtet gelb

und signalisiert den Übergang in die 4. Position des Menüs.

3) Lassen Sie die TMP-Taste los

4) Drücken Sie erneut kurz die TMP-Taste.

Bei erfolgreichem Ablauf des Verfahrens leuchtet die LED-Anzeige rot und dann

wird sie gelöscht. Das Gerät sendet zugleich ein kurzes akustisches Signal ähnlich

wie beim Anschluss an die Stromquelle.

ACHTUNG

Beim Reset wird das Gerät nicht aus dem Speicher des

Z-Wave-Controllers gelöscht. Vor dem Reset ist das Gerät aus

dem bestehenden Netz zu löschen.

Abbildung 1 - Anschließen des Überflutungssensors zum Alarm System Hub

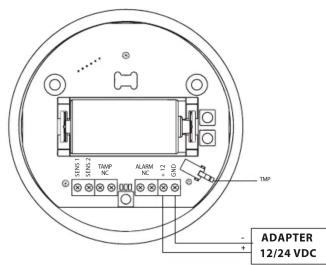

Abbildung 2 - Anschließen des Sensors zu Feststrom

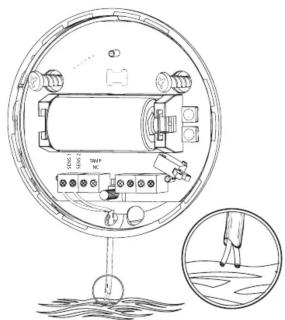

Abbildung 3 – Montage des Sensors
mit Überschwemmungssonde

Abbildung 4 – Kennzeichnung von Teleskopsonden

VII. KONTROLLE DES FIBARO FLOOD SENSORS AUS DEM Z-WAVE-NETZWERK

Der Fibaro Flood Sensor verfügt über einen eingebauten Überflutungs- und Temperatursensor. Das bedeutet, er ist ein Multi-Channel-Gerät. Im Home Center 2 Controller wird er als zwei Geräte angezeigt.

Abb. 1 Flood Sensor Icon im HOME CENTER 2 CONTROLLER

VIII. ASSOZIATIONEN

Durch Assoziationen kann der Fibaro Flood Sensor andere Geräte im Z-Wave-Netzwerk, wie z.B. Dimmer, Relay Switch, Roller Shutter, RGBW Controller, Wall Plug oder Szene (bei Szenen nur über dem Home Center 2 Controller) direkt steuern.

ACHTUNG

i Durch Assoziation können Steuerkommandos ohne Vermittlung des Hauptcontrollers zwischen den Geräten direkt gesendet werden. Dank diesem Mechanismus kann der Flood Sensor mit anderen Geräten kommunizieren, sogar bei vollständiger Zerstörung der Steuerzentrale, z.B. durch Brand.

Der Fibaro Flood Sensor ermöglicht die Assoziation von drei Gruppen.

I Assoziationsgruppe wird dem Gerätestatus zugeordnet – der Sensor sendet einen BASIC_SET Steuerungsframe (standardgemäß) oder einen ALARM-Frame II Assoziationsgruppe wird der TMP-Taste und dem Neigungssensor zugeordnet. Beim Loslassen der Taste oder bei der Neigung des Sensors wird ein ALARM GENERIC Frame an die Geräte dieser Gruppe gesendet (je nach Einstellungen des Parameters 74).

III Assoziationsgruppe meldet den Gerätestatus. Der Gruppe kann nur ein Gerät zugeordnet werden (standardgemäß wird eine Meldung an den Controller gesendet).

Mit dem Fibaro Flood Sensor kann man 5 einfache oder 5 Multi-Channel-Geräte je Gruppe kontrollieren, wobei ein Feld dem Netzcontroller vorbehalten ist. Um die Assoziation (mit Home Center Controller 2) hinzuzufügen, gehen Sie zu Optionen und klicken Sie auf Icon:

X

Wählen Sie das Lesezeichen Optionen aus. Dann legen Sie fest, welches Gerät mit welcher Gruppe assoziiert werden soll. Das Aussenden einer entsprechenden Information an die Geräte, die zu den Assoziationsgruppen hinzugefügt wurden, kann abhängig von den früheren Parametereinstellungen des Sensors, sogar ein paar Stunden dauern.

IX. LED-EINSTELLUNGEN UND -ANZEIGE

Der Fibaro Flood Sensor ist mit einer LED-Anzeige ausgestattet, die den Betriebsmodus und Gerätealarm signisiert. Die LED-Anzeige kann zudem über die Z-Wave-Reichweite sowie über die aktuelle Temperaturmessung informieren. Anzeigemodl der LED:

1) Bei Flutalarm blinkt die LED abwechselnd weiß und blau.

2) Im Batteriebetrieb und Einstellung des Parameters 63 auf den 1-Wert signalisiert die LED periodisch eine Temperaturmessung (je nach Konfiguration der Parameter 50, 51 sowie 61 und 62).

3) Im Feststrombetrieb wird die Temperaturmessung mit der Farbe je nach Einstellungen der Parameter 50, 51 sowie 61 und 62 signalisiert. 4) Mit der Farbe des optischen Signals signalisiert das Gerät aktuelle Positionen des MENÜS.

Um das MENÜ zu öffnen, drücken Sie die TMP-Taste für mindestens 3 Sekunden. Die MENÜ-Positionen werden mit der Farbe der LED-Anzeige signalisiert. Beim Drücken der TMP-Taste erscheinen auf der LED-Anzeige nacheinander folgende Farben:

WEIB - Bestätigen des MENÜ-Öffnens

GRUN - Deaktivieren des Alarms für assoziierte Geräte

ROSA - Z-Wave-Reichwelteriester GFLB - Reset des Sensors

X. BEENDIGUNG DES ALARMS FÜR ASSOZIIERTE GERÄTE

Der Alarm für assoziierte Geräte kann im Menümodus deaktiviert werden.

Beim Aussenden des Alarmframes und dem Übergang in den Menümodus – grün – sendet der Fibaro Flood Sensor eine Meldung über den aktuellen Alamstatus an assoziierte Geräte der 1. Assoziationsgruppe.

XI. Z-WAVE-REICHWEITENTESTER

Der Fibro Flood Sensor zeigt die Z-Wave-Reichweite im Verhältnis zum Controller an. Um die Reichweite des Gerätes zu testen:

1) Halten Sie die TMP-Taste für 10-15 Sekunden. Die LED leuchtet violett.

2) Lassen Sie die TMP-Taste los.

3) Drücken Sie kurz die TMP-Taste

4) Die LED-Anzeige signalisiert die Z-Wave-Reichweite (Anzeigemodl der Reichweite siehe unten).

5) Um den Testmodus zu verlassen, drücken Sie einmal kurz die TMP-Taste.

ANZEIGEMODI DER REICHWEITE:

Die LED-Anzeige blinkt grün – der Fibaro Flood Sensor versucht, mit dem Hauptcontroller direkt zu kommunizieren. Misslingt direkte Kommunikation, so versucht der Sensor über andere Module zu kommunizieren. Die LED blinkt gelb. Die LED leuchtet grün – der Fibaro Flood Sensor kommuniziert direkt mit der Steuerzentrale

Die LED blinkt gelb – der Fibaro Flood Sensor versucht, mit dem Hauptcontroller über andere Modulo zu kommunizieren.

Die LED leuchtet gelb – der Fibaro Flood Sensor versucht, mit der Zentrale über andere Module zu kommunizieren. Nach zwei Sekunden versucht das Gerät erneut, mit der Zentrale direkt zu kommunizieren. Die LED blinkt grün.

Die LED blinkt violett – das Gerät versucht, am Reichweitenlimit zu kommunizieren. Gelingt die Kommunikation, leuchtet die LED gelb. Es wird nicht empfohlen, den Sensor regelmäßig am Reichweitenlimit zu betreiben.

Die LED leuchtet rot – das Gerät kann mit dem Controller weder direkt noch über andere peroutete Z-Wave-Geräte kommunizieren.

XII. HINWEISE ZUM BETRIEB DES SENSORS

Standardgemäß wird die EINSCHALTUNEMPFINDLICHKEIT des Überflutungssensors AUF 1 SEKUNDE eingestellt, d.h. das Einschalten erfolgt erst nach 1 Sekunde ab der Erkennung von Wasserkontakt.

DER NEIGUNGSTAMPER IST GEGEN KLEINE VIBRATIONEN UND ROTATION UM EINE BESTIMMTE ACHSE UNEMPFINDLICH. Nach dem Aktivieren des Neigungstampers wird die Empfindlichkeit für ein paar Sekunden (etwa 15 Sekunden) deaktiviert. Danach löst eine erneute Bewegung den kurzen Alarm aus, und zwar 3 schnelle akustische Signale.

XIII. INFORMATIONEN ZUR BATTERIENUTZUNG

Der Fibaro Flood Sensor ist ein batteriebetriebenes Gerät. Beim Einsetzen eines falschen Batterietyps besteht Explosions-Gefahr. Gebrauchte Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Das gebrauchte Produkt und die Batterien sind nach den geltenden Umweltschutzvorschriften zu entsorgen.

XIV. KONFIGURATION

AUFWECKINTERVALL: (Batteriebetrieb)

Mögliche Werte: 0 oder 5 - 86399 (in Sekunden, zwischen 5 Sekunden und 24 Std.) Standardeinstellungen: 4000 (alle 66 Minuten)

Der Parameter legt Zeit in Sekunden fest, in welcher der Flood Sensor das Kommando „Wake up“, und zwar Kommunikation mit der Zentrale, Parameter- und Softwareaktualsierung, ausführen wird. Der Flood Sensor weckt in bestimmten Zeitintervallen auf und versucht IMMER, mit der Zentrale zu kommunizieren. Misslingt die Kommunikation, versucht das Gerät nicht mehr zu kommunizieren (Betrieb am Reichweitenlimit, Fehlfunktion der Zentrale oder Entfernen des Sensors aus dem Reichweitenbereich; dies schützt vor Entladung der Batterie). Der Parameter ist nur im Batteriebetrieb von Bedeutung. Längere Zeit bedeutet sellenere Kommunikation und den Verbrauch kleinerer Batterieladekapazität.

Nach ERFOLGREICHER Kommunikation geht der Sensor in den Schlafmodus über, aktualisiert die Parameter und die Software.

Nach ERFOLGLOSER Kommunikation geht der Sensor für das weitere Zeitintervall in den Schlafmodus über.

Das Wake Up Intervall in der 0-Position deaktiviert das Aussenden eines WAKE UP Frames; das Gerät muss mit der TMP-Taste manuell aufgeweckt werden; dieses sendet einen NODE INFORMATION Frame aus.

1. Abschaltverzögerung (Flut).

Die Abschaltverzögerung des Flutalarms für das Gerät bei Flutende.

Mögliche Werte: 0 - 3600 (alle 1 Sek.)

Standardwert: 0 (keine Verzögerung, sofortiges Beaktivieren) Parametergröße: 2 [bytes]

Der Parameter legt die Zeitp

Flutende aktiv sein wird. Bei der Abschaltverzögerung ist der Flutalarm immer noch aktiv, von daher wird in allen an die Zentrale gesendeten Reports der Flutalarm weiter gemeldet. Der Parameter hat keinen Einfluss auf den akustischen und optischen Alarm; diese werden unverzüglich bei Flutende deaktiviert.

1. Einschalten/Ausschalten der LED und des akustischen Signals bei Flut. Der Parameter ermöglicht das Deaktivieren der LED und des akustischen Alarms bei Flut.

Mögliche Werte

0 – akustischer und optischer Alarm ausgeschaltet

1 – akustischer Alarm inaktiv, optischer Alarm aktiv

2 - akustischer Alarm aktiv, optischer Ala

Standardwert: 2

Parametergröße: 1 [byte]

Durch Änderung des Parameters kann das batteriegespeiste Gerät länger arbeiten. Das Gerät kommuniziert normal mit dem Controller, d.h. es sendet Informationen an die Assoziationsgruppen sowie Alarme und Reports au.

1. Art des Alarmframes, der an die 1. Assoziationsgruppe gesendet wird (FLUT).

Mögliche Werte

Der Parameter besummt die Art des Alarmirames, der bei Flut oder Flutehöse vom Gerät gesendet wird.

1. Erzwungenes Dimmerniveau für Dimmer, Jalousien beim

Anschalten/Umschalten der Geräte der 1. Assoziationsgruppe.

Bei Alarmframes wird die Alarmphi

Mögliche Werte: (1 - 99) oder 255 Standardwert: 255

Standoverwert: 153 BorrmotorwöBe:

Der Wert 255 ermöglicht das Einschalten des Gerätes. Bei Dimmermodul bedeutet der Wert 255, dass es auf letztes gespeichertes Level geschaltet wird. Z.B. wurde ein Dimmer auf 30% eingestellt und ausgeschaltet und dann mit dem Befehl 255 eingeschaltet, so wird er auf früheres Level, d.h. auf 30% geschaltet.

1. Deaktivieren des Aussendens eines Deaktivierungs- oder Steuerungsframes (Basic).

Mit dem Parameter kann man die Alarmbeendigung für assoziierte Geräte der 1. Assoziiationsgruppe deaktivieren. Bei 0-Position des Parameters wird das Aussenden des BASIC SET = 0 oder ALARM WATER=0 Frames deaktiviert. Nach der Alarmmeldung wird einFlutreport sogar bei Flutende vom Gerät gesendet. Zum Deaktivieren wählen Sie die Menüoption 'Deaktivieren des Überflutungsmodus' (grüne LED).

Mögliche Werte:

0 – Alarmbeedingung inaktiv (Flut)

1 – Alarmbeedingung aktiv (Flut)

Standardwert: 1

Parametergroise: 1 [byte]

1. Temperaturmessintervall.

Der Parameter legt die Zeit zwischen den einzelnen Temperaturmessungen in

Selkunden fest, die vom internen Temperatursensor durchgeführt werden. Unterscheidet sich die Temperatur von dem zuletzt gemeldeten Wert der Hysterese (gemäß PARAMETER 12), so wird der neue Wert an die Zentrale gemeldet.

Mögliche Werte: 1 - 65535 (alle 1 Sek.)

Standardwert: 300 (5 Min.)

Parametergroise: 2 [bytes]

Der Parameter legt die Zeit in Sekunden fest, in welcher die Temperatur und der Batterieladezustand vom Flood Sensor gemessen werden. Unterscheidet sich die aktuelle Temperatur von dem zuletzt gemeldeten Wert gemäß PARAMETER 12 (z.B.: P12=50, also der Temperaturunterschied beträgt 0.5 Grad Celsius), so wird die neue Temperatur gemeldet. Ändert sich der Batterieladezustand, sendet das Gerät eine Meldung über den Batteriezustand (Battery Report). Der Parameter ist nur im Batteriebetrieb von Bedeutung (längere Zeit bedeutet seltenere Kommunikation und den Verbrauch kleinerer Batterieladekapazität).

Nach einer aufeinander folgender ERFOLGLOSER und ERFOLGREICHER

Kommunikation gent der Sensor II

1. Temperaturmess-Hysterese.

Der Parameter legt minimale Temperaturänderung fest (Unempfindlichkeitsbere-

ich), bei der ein Report gemäß PARAMETER 10 an die Zentrale gesendet wird.

Mögliche Werte. 1 - 1000

Standardwert: 50 (0,5 °C) Borometergröße: 2 [budes]

Parametergioise. 2 [Bytes

1. BROADCAST Alarm.

Jeder andere went als 0 bedeuele, dass die Alarme durch Broadcast-Frames

gesendet werden, und zwar an alle Gefalt, die sich in Reichwelle des Fisbaro Flood Sensors befinden.

Mögliche Werte:

0 – Broadcast inaktiv

1 – Flutalarm Broadcast (1. Assoziationsgruppe) aktiv, Tamper Broadcast (2.

Assoziationsgruppe) inaktiv

2 – Flutalarm Broadcast inaktiv, Tamper Broadcast aktiv

3 – Flutalarm Broadcast aktiv, Tamper Broadcast aktiv

Standardwert: 0

Parametergröße: 1 [byte]

1. Untere Temperatur-Alarm-Grenze

2. Untare Temperatur-Alaim-Grenze Mögliche Werte: -10000 - +10000 (selle

Standardwert: 1500 (15.001G)

Standardwell: 1996 (75.05 Parametergröße: 2 bytes)

Parametrogröse: Z [bytes]

Der Parameter beschriebt den Temperaturwert, unter dem die LED mit der im PARAMETER 61 festgelegten Farbe blinkt. Standardgemäß blinkt das Gerät blau.

1. Obere Temperatur-Alarm-Grenze

2. Obere Temperatur-Altini-Grenze Wurt, 18200 - 18200 (in €)

Verte: -10000 - +10000 (a

Standardwert: 3500 (35.00

Parametergroise: 2 [bytes]

Der Parameter beschreibt den Temperaturwert, über dem die LED mit der im PARAMETER 62 festgelegten Farbe blinkt. Standardgemäß blinkt das Gerät rot.

ACHTUNG

i Die nummerische Interpretation für negative Zahlen im Controller unterscheidet sich von der dezimalen Anzeige, von daher können sich abgelesene und eigegebene Werte voneinander unterscheiden. Die Codierung von negativen Zahlen entspricht dem U2-Standard.

Dezimal	Hexadezimal (U2)	Wert im Controller
32767	0x7FFF	32767
1	0x0001	1
0	0x0000	0
-1	0xFFFF	65535
-10000	0xDBF0	55536
-32768	0x8000	32768

1. Farbe der niedrigen Temperatur-Anzeige

Der Parameter speichert den Wert der Farbe aus der RGB-Palette.

Mögliche Werte: 0 - 16777215

Standardwert: 255 (blau 0x000000FF)

Parametergröße: 4 [bytes]

ACHTUNG

i ACHTUNG Die Farbeninterpretation im Controller ist die Summe der einzelnen Farben, wo jede Farbe den Wert zwischen 0 und 255 haben kann.

GLEICHUNG: Farbe = 65536*rot + 256*grün + blau

1. Farbe der hohenTemperatur-Anzeigei

Der Parameter speichert den Wert der Farbe aus der RGB-Palette.

Mögliche Werte: 0 - 16777215

Standardwert: 16711680 (rot 0x00FF0000)

Parametergröße: 4 [bytes]

2. 2017年1月1日

i ACHTUNG Die Farbeninterpretation im Controller ist die Summe der einzelnen Farben, wo jede Farbe den Wert zwischen 0 und 255 haben kann.

GLEICHUNG: Farbe = 65536*rot + 256*grün + blau

Farbe	Dezimalwert
Rot	16711680
Grün	65280
Blau	255
Gelb	16776960
Türkisfarben	65535
Orange	16750848
Weiß	16777215
LED-Anzeige ausgeschaltet	0

1. Festlagen der LED-Anzeige im normalen Betriebsmodus

Der Parameter definiert die Funktion der LED-Anzeige. Bei 0-Wert wird die LED ausgeschaltet, um Batterie zu sparen.

Mogliche Werte:

0 – die LED zeigt keine Temperatur an 4 – die LED zeigt Temperature (Riplar) beim Temperature Interval

1 – die LED zeigt Temperatur am (Binnen) beim Temperature Interval

(PARAMETER 10 im Feststrom- und Batteriebetrieb) oder WakeUp (im

Batteriebetrieb) 2. die LED print keine Temperature (fotluvond) zur im Faststrombetrie

2 – die LED zieg

Standardwert: 2

Parametergroise: 1 [byte]

1. Temperaturmessungsausgl

Mögliche Werte: -10000 - +10000

Standardwert: 0 (0.00°C)

Parametergröße: 2 [bytes]

Der Parameter speichert den Temperaturwert, der vom Wert substrahiert oder

addiert wird, der mit dem eingebauten Temperatursensor gemessen wurde.

Dadurch wird die vom Sensor am Fußboden und Lufttemperatursensoren

abgelesene Temperatur aneinander angepasst.

1. Aktivieren des Alarm Frames, die an die 2. Assoziationsgruppe gesendet wird

(MOVEMENT TAMPER / BUTTON TAMPER)

Mögliche Vierte:

0 - Tamperalarm inaktiv

1 – Alarm des Tastentampers aktiv

2 – Alarm des Bewegungstampers aktiv

3 – Alarm des Tasten- und Bewegungstampers aktiv

Standardwert: 2

Parametergröße: 1 [byte]

Das Gerät kann Alarme bei Sensorschwingungen – z.B. bei dessen Entfernung.

aktivieren. Eine weitere Alarmquelle ist die TMP-Taste, welche die Funktion des

Tampergehäuses erfüllt. Die Alarme der 2. ASSOZIATIONSGRUPPE WERDEN

NICHT DEAKTIV

1. Optische und akustische Alarmdauer

2. Optische und aktüratische Alumnauer. Das Nutzes kann, das Alarm des Überflutungszeugem Inser machen. Da der

Der Nutzer kann den Alarm des überhütungssensors leiter machen. Da der Sondere alarm lange duvern kann ist so möglich, die LED und den elvetischen

Sensoralaim lange dauern kann, ist es möglich, die LED und den akustischen Alarm ausverhalten. Dies erhältet die Batterie von Entwicklung.

Alarm auszuschaften. Dies schutzt die B Mögliche Werte: 0 - 65535 (alle 1. Sek.)

Mögliche Verte. Standardwert: 0

Parametergröße: 2 [bytes]

Parametrogröse: 2 [bytes]

Der Parameter liegt fest, nach welcher Zeit der Alarm „Jeiser gemacht“ wird – er ist aktiv, aber das Gerät geht in den Batteriesnormode über. Der entische oder

aktiv, aber das Gerät geht in den Battenespannodus über. Der opische oder akustische Alarm wird nach Ablauf des im PARAMETER 76 festgelegter

Zeitintegualle erneut aktiviert. Bei Beendigung des Alarmstatus wird der Alarm

Zentralivans erheut aktiviert. Der Beendigung des Alarmstatus wird der Alarm sefert docktiviert

Solort Geaktiviert.

Bei U-Viert wird der Alarm für unbestimmte Zeit aktiviert – das Gerät im

Batteriebetrieb wird nicht in den Schlaimodus gebracht, was zur Entladung der

Batterie führen k

ACHTUNG

Das Parameter wird nicht berücksichtigt, wenn das PARAMETER 2

Der Parameter wird auf 0" eingertellt ist

but „0“ eingesamt ist,

1. Alarm Frame/Basic Set Frame Zeit für erneutes Aussenden bei anhaltender Flut.

Der Parameter legt fest, nach welcher Zeit ein Alarm Frame erneut ausgesendet

wird. Bei „0“-Wert wird das Aussenden des Alarm Frames deaktiviert

Mögliche Werte: 0 - 65535 (alle 1 Sek.)

Standardwert: 0

Parametergröße: 2 [bytes]

Wird der Parameter auf kürzere als im Parameter 75 festgelegte

Zeit eingestellt, so schaltet das Gerät den Alarm nicht aus; dieser

ist weiter aktiv.

1. Deaktivieren der Funktion des Überflutungssensors.

Schalten Sie die Funktion des Überflutungssensors aus. Der Tamper und der

eingebaute Temperatursensor bleiben aktiv.

Mögliche Vierte:

0 - Standardgemäße Funktion des Sensors (Erkennung von Flut. Reaktion)

1 - Überflutungssensor AUS (ändert den Status der Zentrale nicht, sendet keine

Alarme und Basic Set über Änderungen des Überflutungsniaveaus aus. In der

Zentrale immer als inaktiv angezeigt)

Standardwert: 0

XV. GARANTIE

1. Für die Qualität des Gerätes haftet die Firma FIBAR GROUP Sp. z o.o. (nachstehend „Hersteller“ genannt) mit Sitz in Poznan, ul. Lotnicza 1; 60-421 Poznan, eingetragen in das beim Amtsgericht Poznan, 8. Wirtschaftsabteilung des Nationalen Gerichtsregisters, geführte Unternehmensregister unter der Nummer; 370151, Steuer-ID; 7811858097, REGON-Nummer: 301595664, Stammkapital 1.000.000 PLN.

2. Der Hersteller haftet für mangelhaftes Funktionieren des Gerätes, das sich aus Sachmängeln am Gerät (Stoff- oder Herstellungsmängel) ergibt. Die Garantiefrist beträgt 12 Monate ab Kaufdatum.

3. Während der Garantiefrist hat der Garant, alle entdeckten Mängel durch Reparatur zu beheben oder jegliche defekte Teile des Gerätes (je nach Ermessen des Garanten) durch neue oder mangelfreie regenerierte Teile zu ersetzen. Kann die Reparatur nicht durchgeführt werden, so behält sich der Garant vor, das Gerät durch ein neues oder mangelfreies regeneriertes Exemplar zu ersetzen, dessen Zustand nicht schlechter als der Zustand des Gerätes des Kunden ist.

4. Ist der Ersatz des Gerätes durch denselben Typ in Sonderfällen (z.B. Geräte im Handelsangebot) nicht möglich, so kann der Garant das Gerät durch einen anderen Typ ersetzen, der seinen technischen Parametern am nächsten kommt. Durch dieses Handeln werden die Pflichten des Garanten erfüllt. Der Garant gibt kein Geld für das gekaufte Gerät zurück.

5. Der Besitzer eines gültigen Garantiescheins macht seine Garantieansprüche über dem Garantieservice geltend. Bitte beachten: bevor Sie ihren Garantieanspruch melden, nutzen Sie unsere telefonische oder elektronische technische Unterstützung. In mehr als der Hälfte der Fälle gelingt es, die Probleme der Nutzer durch Remoteunterstützung zu lösen, wodurch man Zeit und Kosten für die Einleitung eines Garantieverfahrens sparen kann. Kann das Problem durch Remoteunterstützung nicht gelöst werden, wird der Kunde gebeten, das Anmeldelformular auszufüllen, um eine Autorisierung über die Webseite www.fibargroup.com zu erhalten. Wird die Reklamation korrekt eingereicht, erhalten Sie eine Empfangsbestätigung sowie eine einmalige Nummer für Ihre Anmeldung (RMA).

6. Die Reklamation kann auch telefonisch eingereicht werden. In diesem Fall wird das Gespräch aufgenommen, worüber der Kunde durch den Berater vor der Annahme der Reklamation unterrichtet wird. Unmittelbar nach der Anmeldung werden Sie durch den Berater über die Nummer Ihrer Anmeldung unterrichtet (sog. RMA-Nummer).

7. Wird die Reklamation korrekt eingereicht, so nimmt der Vertreter eines anerkannten Garantieservice (nachstehend AGS* genannt) Kontakt mit dem Kunden auf, um die Möglichkeit der Übergabe des Gerätes für Service zu bestätigen.

8. Die während der Garantiefrist entdeckten Mängel werden spätestens innerhalb von 30 Tagen ab dem Tag der Lieferung des Gerätes an den anerkannten Garantieservice behoben. Die Garantiefrist verlängert sich um den Zeitraum, in dem das Gerät dem AGS zur Verfügung stand.

9. Das reklamierte Gerät soll durch den Kunden mit vollständigem standardgemäßen Zubehör und Kaufbelegen zur Verfügung gestellt werden.

10. Die im Rahmen der Garantie ersetzten Teile sind Eigentum des Herstellers. Die Garantiefrist für alle im Rahmen des Reklamationsverfahrens ersetzten Teile entspricht der Hauptgarantiefrist. Die Garantiefrist für den ersetzten Teil wird nicht verlängert.

11. Die Kosten für die Lieferung des reklamierten Gerätes zum Service hat des Kunden zu

12. Die Kosten für die Lieferung des Reklamierten Gefätes zum Service hat der Kunde zu tragen. Bei unbegründeter Reklamation, ist der Service berechtigt, die Bearbeitungskosten dem Kunden aufzuerlegen.

13. Die AGS kann die Reklamation nicht annehmen, wenn:

- festgestellt wird, dass das Gerät nicht zweckgemäß und nicht gemäß

Bedienungsanleitung genutzt wurde,

- der Kunde stellt ein unvollständiges Gerät, ohne Zubehör, ohne Typenschild zur

Verfügung,

- andere Ursache des Defektes als Stoff- oder Herstellungsmangel festgestellt wird,

- der Garantieschein nicht mehr gültig ist oder kein Kaufbeleg vorliegt.

1. Der Garant hatet nicht für materielle Schäden, die durch elektriges Gerät verursacht wurden. Der Garant haftet nicht für etwaige indirekte, Neben-, Sonder- oder Folgeschäden oder moralische Schäden sowie für etwaige Schäden, darunter aus entgangenen Gewinn, Verlust von Erspamissen, Daten und Früchten sowie für Ansprüche Dritter sowie etwaige Vermögens- und Personenschäden, die sich aus der Verwendung dieses Gerätes ergeben oder damit verbunden sind.

2. Die Garantie umfasst nicht:

- mechanische Beschädigung (Risse, Brüche, Schnitte, Reibungen, physische

Deformationen, die durch Schlag, Absturz oder Fall eines anderen Gegenstandes auf

das Gerät oder nicht zweckgemäße Nutzung des Gerätes entstanden sind);

- Beschädigung durch äußere Einwirkung, z.B: Hochwasser, Sturm, Brand, Blitzschlag,

Naturkatastrophen, Erdbeben, Krieg, soziale Unruhen, höhere Gewalt,

Schicksalsereignisse, Diebstahl, Überflutung, Batterieausfluss, Wetterverhältnisse;

Einwirkung von Sonnenlicht, Sand, Feuchtigkeit, hoher und niedriger Temperatur,

Luftverschmutzung;

- Beschädigung durch falsch funktionierende Software, Angriff eines Computervirus oder

unterlassene Softwareaktualisierung nach Hinweisen des Herstellers;

- Beschädigung durch Überspannung im Strom- oder/und Telekommunikationsnetz oder

nicht ordnungsgemäßen Anschluss ans Stromnetz oder Anschluss anderer Produkte,

deren Anschluss vom Hersteller nicht empfohlen wird.

- Beschädigung durch Betrieb oder Aufbewahrung des Gerätes in höchst ungünstigen

Umgebungsverhältnissen, d.h. bei hoher Luftfeuchtigkeit, Staubbelastung, zu niedrige

Temperatur (Frost) oder zu hoher Temperatur der Umgebung. Detaillierte

Informationen über zulässige Nutzungsverhältnisse befinden sich im Handbuch

- Beschädigung durch Verwendung von Zubehör, das vom Hersteller nicht empfohlen

wird;

- Beschädigung durch defekte Elektroinstallation des Nutzers, darunter Verwendung

falscher Sicherungen;

- Beschädigung durch Unterlassen von Wartungs- und Bedienungsarbeiten vom

Kunden, die in der Bedienungsanleitung vorgesehen sind;

- Beschädigung durch Verwendung von nicht originalen Ersatzteilen und Ausstattung,

Durchführung von Reparaturen und Änderungen durch unbefugte Personen;

- Defekte infolge der Fortsetzung des Betriebs eines nicht funktionsfähigen Ge

Zubehörs.

1. Die Garantiereparaturen umfassen nicht periodische Wartungen und technische

Prüfungen des Gerätes, insbesondere Reinigung, Regelung, Überprüfung der Arbeit,

Korrektur von Bedienungs- und Parametereinstellungsfehlem und sonstige

Maßnahmen, die vom Nutzer (Käufer) zu ergreifen sind. Die Garantie umfasst nicht den

natürlichen Verbrauch der Geräteteile und sonstiger in der technischen Dokumentation

geranforder Bauteile, die eine bestimmte Lebensdauer haben.

1. Ommassit die Garande einen bestimmten Delektyp nicht, behält sich der Hersteller in Erktronik und Schuldern von Einkommen (Einkommen)

das Recht vor, einen solchen Defekt nach seinem Ermessen zu beseitigen, indem er die

Reparatur eines beschädigten oder zerstorten Tells durchgeführt oder ermöglicht, Bauteile

in Besitz zu brehen, die zur Reparatur oder zum Ersatz notwendig sind.

1. Durch Garantie für die Verkaubte Vware werden Ansprüche des Kauflers aus helfender Öbersativierung des Ware, mit dem Vortex nicht ausgeschlossen, beschränkt oder

Übereinstimmung der Ware mit dem vertrag nicht ausgeschlossen, beschränkt oder

ausgesetzt.

FIBAR GROUP

FIBARO

Bei technischen Fragen wenden Sie sich bitte an die Kundendienstzentrale in Ihrem

Land.

www.fibaro.com
