| Produkttyp | Universelles Relais-Einsatz für Smart Home |
| Referenz | 2CKA006599A2870 (Modell 6401U-102) |
| Marke | Busch-Jaeger |
| Kategorie | Smart Home |
| Stromversorgung | 230 V ~, ±10 %, 50 Hz |
| Leistungsaufnahme | < 1 W |
| Max. Schaltspannung | 250 V ~ |
| Max. Schaltstrom | 2300 W/VA |
| Schutzart | IP 20 |
| Umgebungstemperatur | -20 bis +55 °C |
| Anzahl Tasten/Nebenstelle | Unbegrenzt |
| Abmessungen (ca.) | 71 x 71 x 35 mm (Unterputz) |
| Gewicht (ca.) | 100 g |
| Hauptfunktionen | Schalten von Glühlampen, Halogenlampen, Leuchtstoffröhren; Steuerung über Taster, IR, Bewegungsmelder, Zeitschaltuhr, Präsenzmelder |
| Wartung und Reinigung | Keine Wartung erforderlich; mit trockenem Tuch reinigen, Feuchtigkeit vermeiden |
| Sicherheit | Norm DIN VDE 0100 beachten; Lebensgefahr bei unterschiedlichen Phasen; IP20 |
| Ersatzteile | Nicht mitgeliefert; Gerät nicht vom Benutzer reparierbar |
| Reparierbarkeit | 12 Monate Garantie; Reparatur oder Ersatz durch Busch-Jaeger |
| Allgemeine Informationen | Anleitung in mehreren Sprachen verfügbar; kompatibel mit Busch-Jaeger-Produkten (Sensoren, IR-Steuerungen usw.) |
Häufig gestellte Fragen - 2CKA006599A2870 Busch-Jaeger
Benutzerfragen zu 2CKA006599A2870 Busch-Jaeger
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Smart Home kostenlos im PDF-Format! Finden Sie Ihr Handbuch 2CKA006599A2870 - Busch-Jaeger und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 2CKA006599A2870 von der Marke Busch-Jaeger.

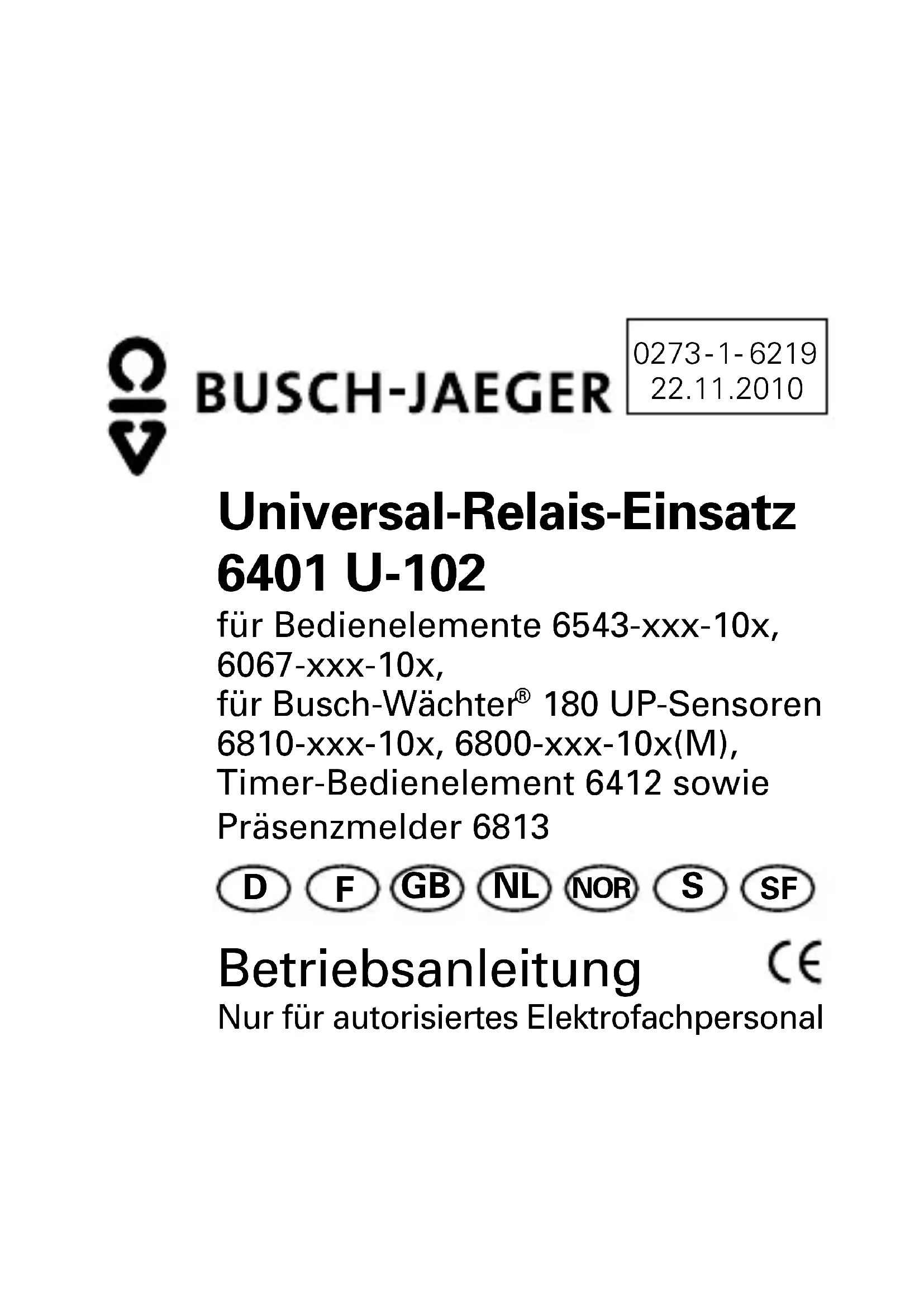

BEDIENUNGSANLEITUNG 2CKA006599A2870 Busch-Jaeger
Universal-Relais-Einsatz 6401 U-102
für Bedienelemente 6543-xxx-10x, 6067-xxx-10x,
für Busch-Wächter® 180 UP-Sensoren
Timer-Bedienelement 6412 sowie
Präsenzmelder 6813
D F GB NL NOR S SF
Betriebsanleitung
CE
Nur für autorisiertes Elektrofachpersonal

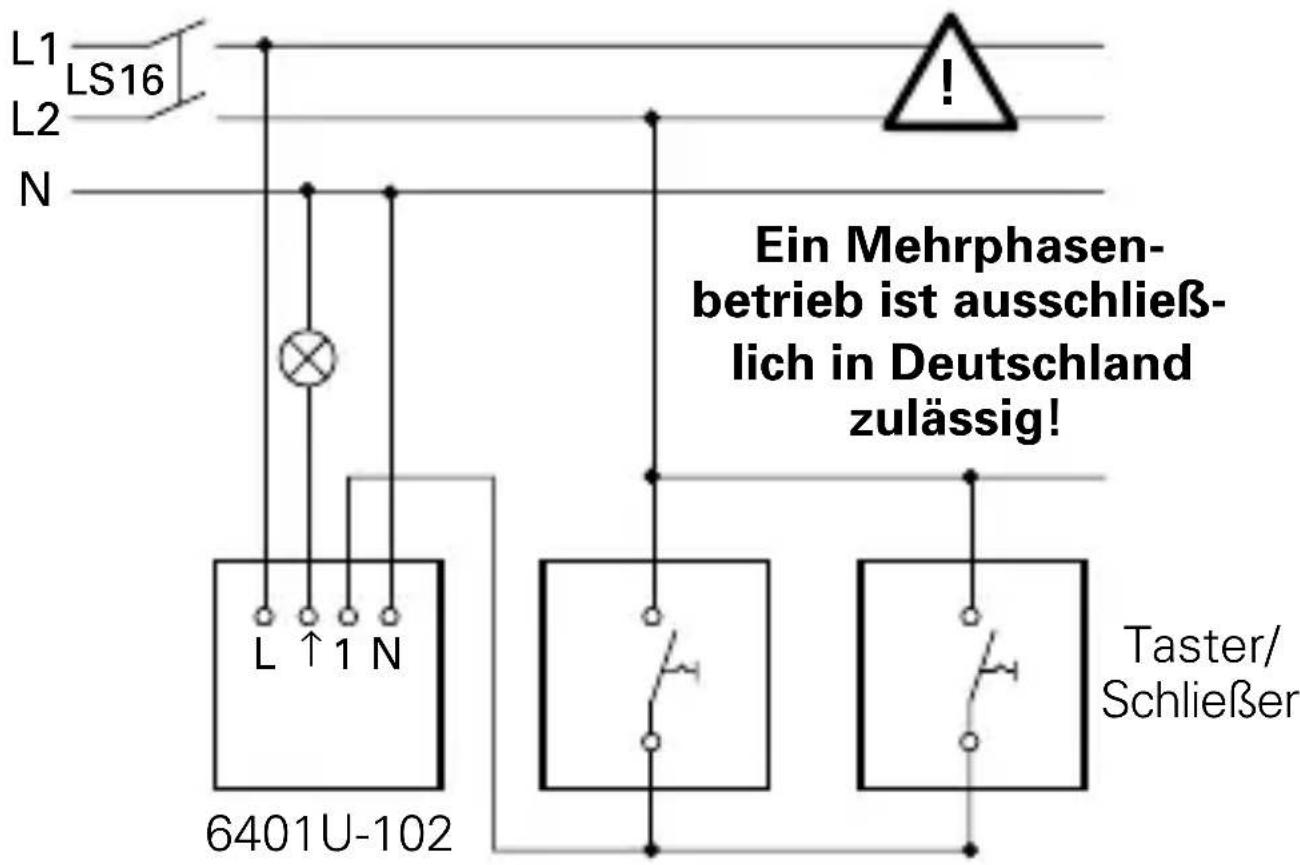

Fig. 1

Universal-Relais-Einsatz mit Einzelbetrieb mit Tasteransteuerung
Bei beleuchteten Tastern können ausschließlich Taster mit separatem N-Anschluss verwendet werden. Eine kontakt-parallele Beleuchtung ist nicht zulässig!

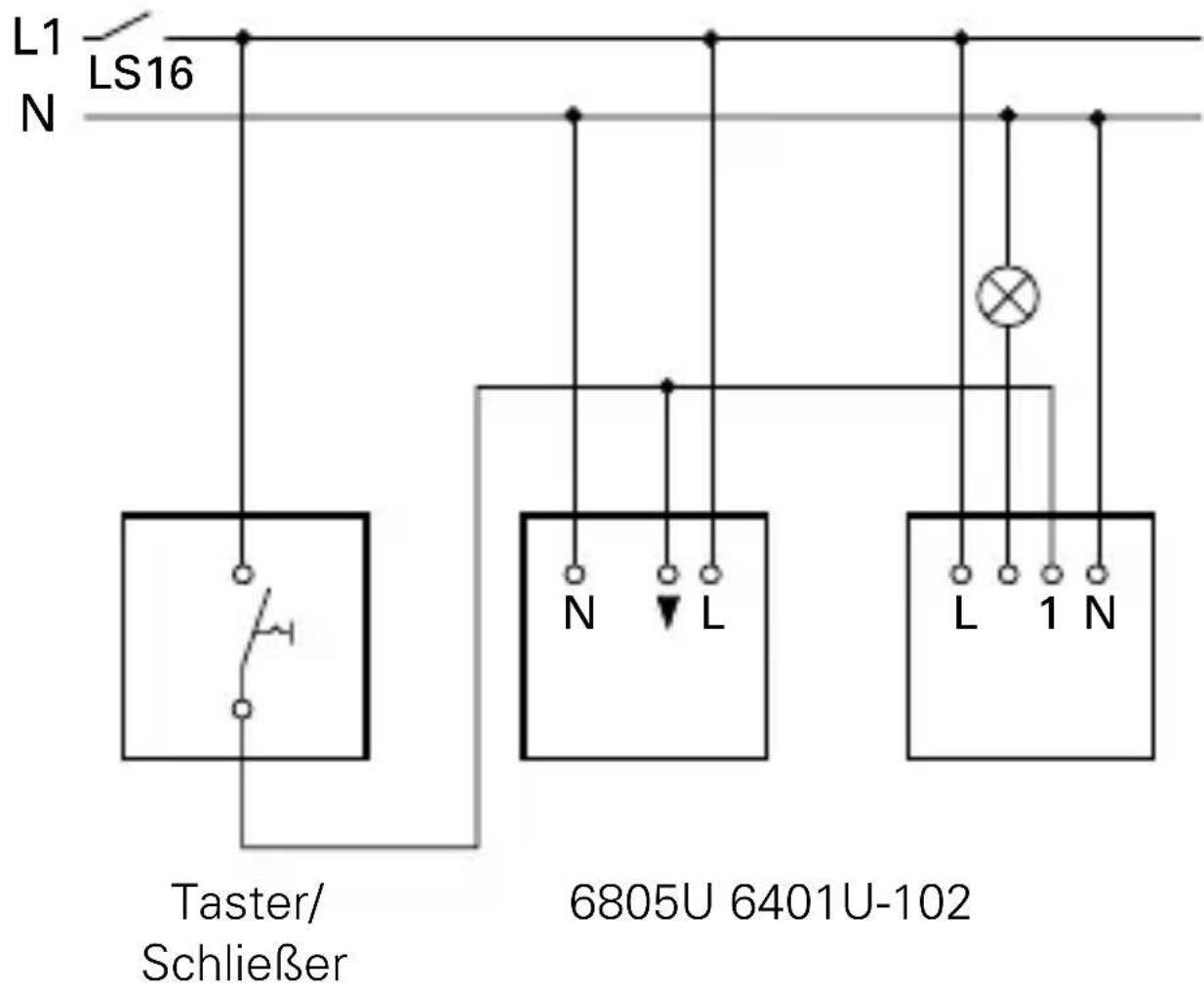

Fig. 2

Universal-Relais-Einsatz in Verbindung mit aktiver Nebenstelle 6805U und Schließertaster


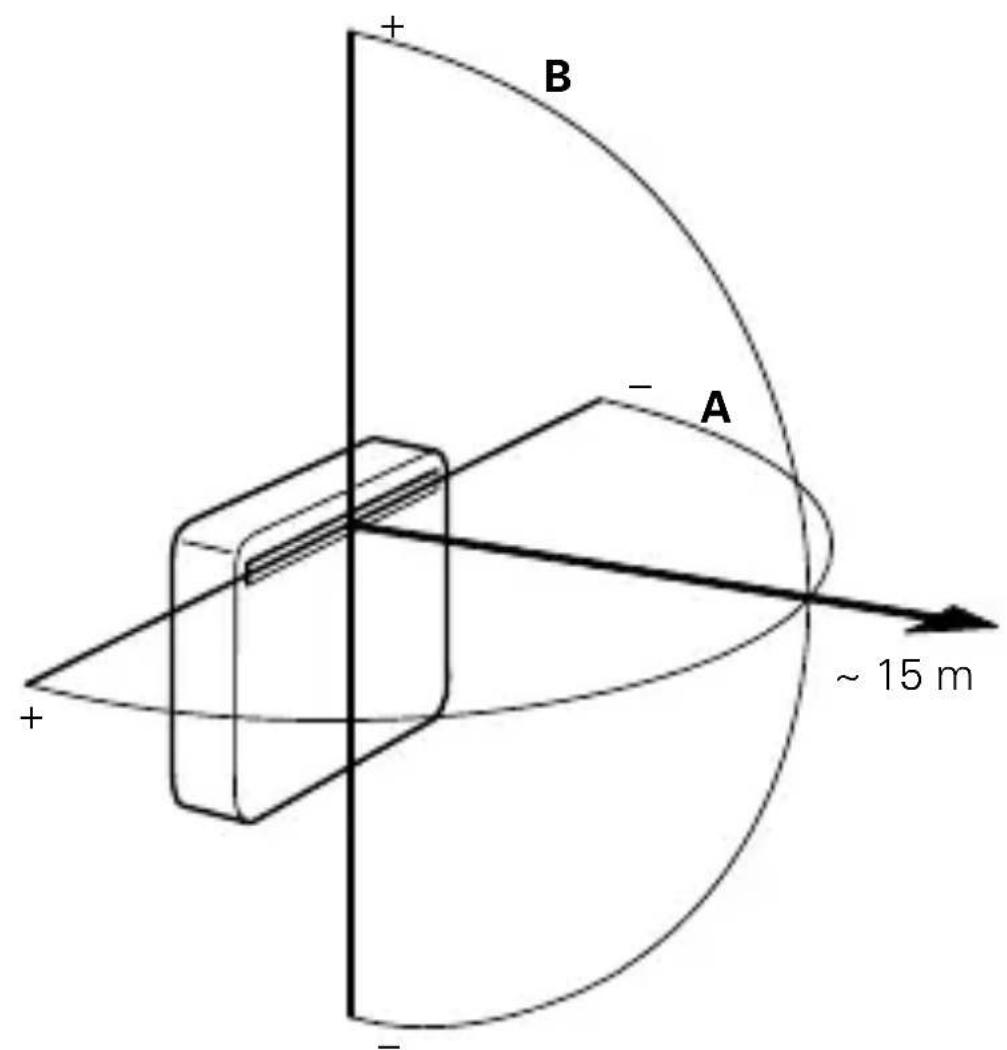

IR-Empfangsbereich


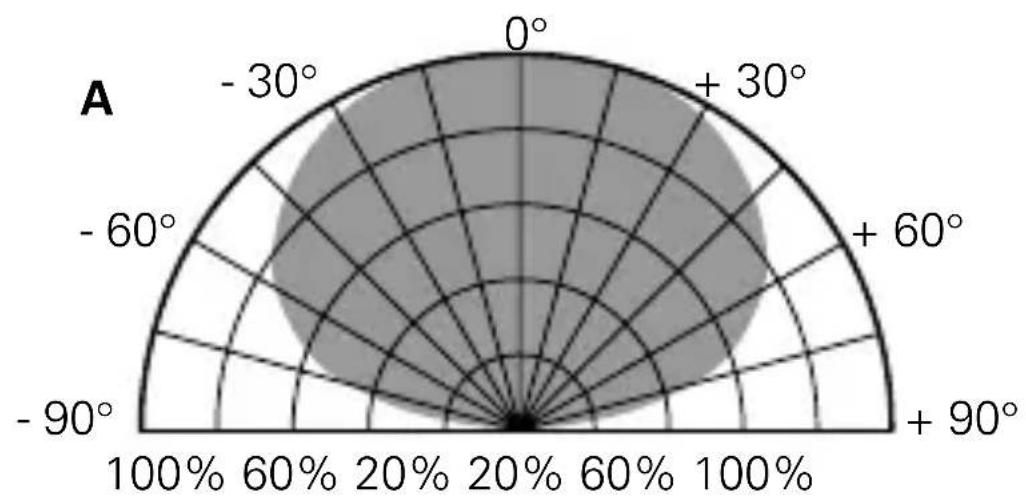

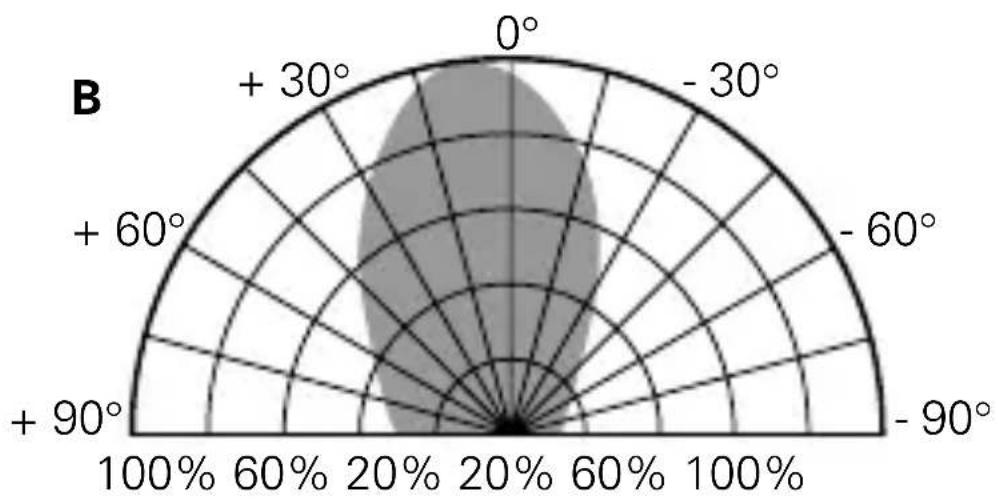

IR-Empfangsbereich

radar
| Angle (°) | Value (%) | |-----------|-----------| | 0 | 100 | | +30 | 60 | | +60 | 40 | | +90 | 20 | | -60 | 10 | | -30 | 5 | | 0 | 10 |
radar
| Angle (°) | Value | | --------- | ----- | | 0 | 100% | | 30 | 60% | | 60 | 20% | | 90 | 100% |Fig. 5

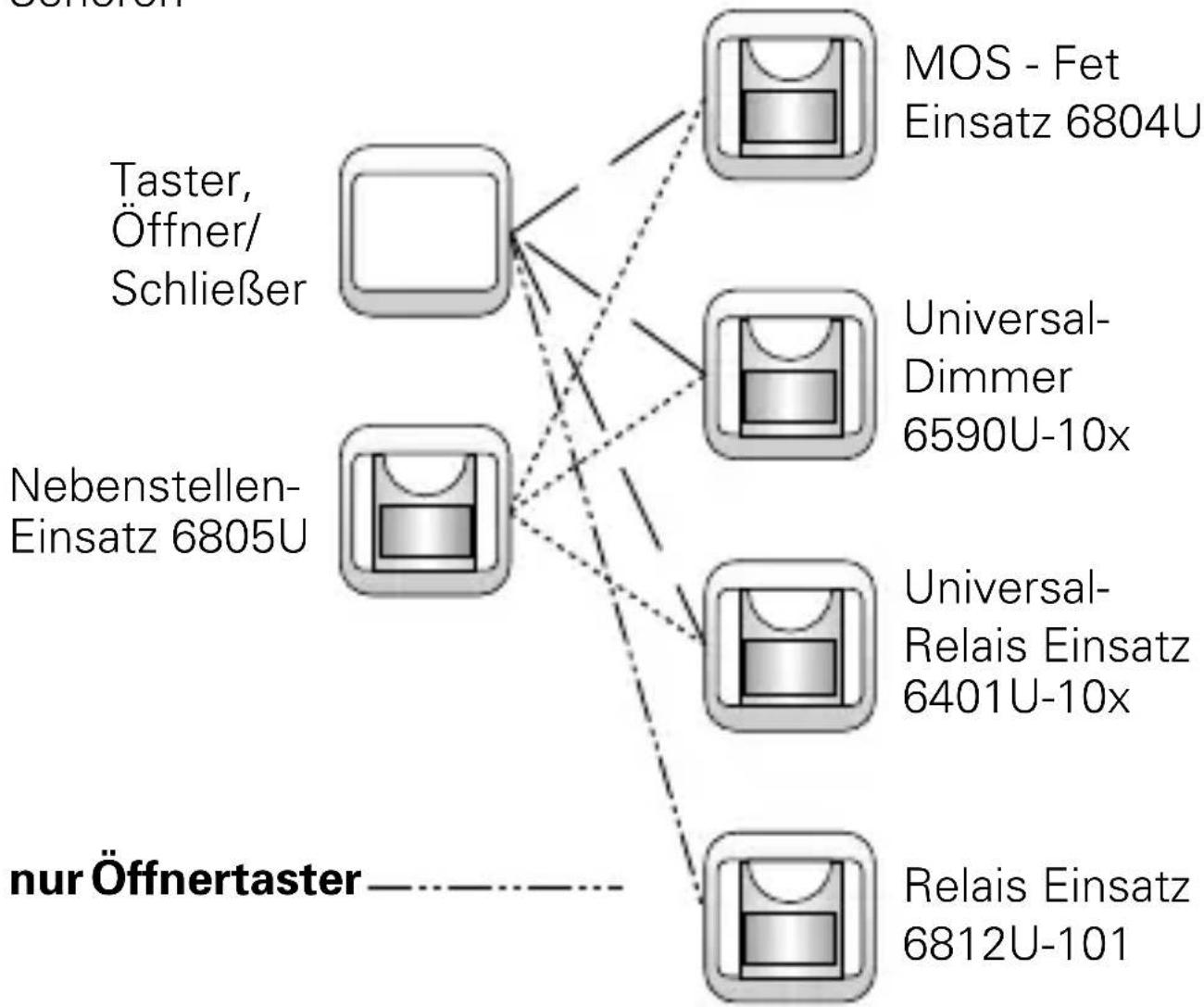

Kombinationsmöglichkeiten mit Busch-Wächter® 180 UP-Senoren
Einsatzgebiete

Der Universal-Relais-Einsatz 6401U-102 (im folgenden Einsatz 6401U-102) ist ein mit einem Nebenstelleneingang bedienbarer Schalter zum Schalten von
- Glühlampen
- Halogenlampen
- Niedervolt-Halogenlampen mit Transformator und
- Leuchtstofflampen
Der Einsatz 6401U-102 ermöglicht u.a. den Einsatz der folgenden Busch-Jaeger Produkte:
- IR-Bedienelement 6067-xxx-10x
- Bedienelement 6543-xxx-10x
- Schließertaster (z.B. Art.-Nr.: 2020 US oder 2021/6UK) bei Nebenstellenbedienung
- UP-Sensoren Standard 6810-xxx-10x
- UP-Sensoren Komfort 6800-xxx-102(M)/103M/104(M)
- Timer-Bedienelement 6412-10x
- Präsenzmelder 6813
Wichtige Hinweise

Wird ein Mehrphasenbetrieb (2 Phasen) zur Steuerung und Funktion des Einsatzes 6401U-102 gewünscht, so sind folgende Bedingungen zwingend nach Vorschrift DIN VDE 0100 zu erfüllen:
ACHTUNG LEBENSGEFAHR
Werden unterschiedliche Phasen am Einsatz 6401 U-102 zugelassen, so muss dafür gesorgt werden, dass im Fehlerfall oder bei Arbeiten an der Anlage allpolig abgeschaltet wird.
Diese Betriebsart ist ausschließlich in Deutschland zulässig.
Dokumentation
In dieser Betriebsanleitung sind sowohl die Busch-Wächter® Standard- (Art.-Nr. 6810-xxx-10x) als auch die Komfort-sensoren (Art.-Nr. 6800-xxx-10x(M) als „UP-Sensoren“ beschrieben. Bitte achten Sie auf die jeweils richtige Typenzuordnung in der Beschreibung.
Die Typenbezeichnung finden Sie auf der jeweiligen Geräterückseite.
Technische Daten

Netzspannung: 230 V \~ ± 10%, 50 Hz
Leistungsaufnahme: < 1 W
max. Schaltspannung: 250 V \~
max. Schaltstrom: 2300 W/VA
max. Brummspannung 100 V bei 100 m Leitungs-
an der Nebenstelle: länge
Tasteranzahl: unbegrenzt
Schutzart: IP 20
Umgebungstemperatur: - 20 bis + 55 °C
Netzspannung ausschalten!
Einbau des Einsatzes 6401U-102
Der Einsatz 6401U-102 wird in eine handelsübliche UP-Gerätedose nach DIN 49073 Teil 1 montiert.
a. Montage in Verbindung mit einem Bedienelement Montageort (siehe Fig. 3 und 4)
In Kombination mit dem IR-Bedienelement 6067-xxx-10x sollte der Montageort innerhalb der angegebenen Werte für den IR-Empfangsbereich liegen. Beachten Sie bitte dabei, dass sich der IR-Empfangsbereich durch Fremdlicht (z.B. Sonnenstrahlung, Beleuchtung) verändern kann.
Anbringen des Bedienelementes
Beim IR-Bedienelement 6067-xxx-10x stellen Sie zuvor die gewünschte Adresse ein. Stecken Sie das Bedienelement auf den Einsatz 6401U - 102 auf.
Abnehmen des Bedienelementes
Nutzen Sie die vorgesehenen linken und rechten Einkerbungen zum Abhebeln.
Montage

b. ... in Verbindung mit Timer-Bedienelement 6412-10x
Montageort, Montage und Demontage sind identisch mit dem Vorgehen bei dem mechanischen Bedienelement wie zuvor unter Pkt. a. beschrieben.
c. ... in Verbindung mit dem Präsenzmelder 6813 Montageort
In Kombination mit dem Präsenzmelder 6813 ist nur die Deckenmontage sinnvoll. Nach Möglichkeit sollte der Präsenzmelder 6813 direkt über dem jeweiligen Arbeitsplatz montiert werden.
Anbringen des Präsenzmelders 6813
Stecken Sie den Präsenzmelder 6813 auf den Einsatz 6401U-102.
Abnehmen des Präsenzmelders 6813
Ziehen Sie den Präsenzmelder 6813 am Gehäusering vom Einsatz 6401U-102 ab.
Montage

d. ... in Verbindung mit Nebenstellen
Der Einsatz 6401U-102 kann über Nebenstellen betrieben werden. Dabei ist folgendes zu beachten:
- Die maximale Leitungslänge ist abhängig von der maximal zulässigen Brummspannung an den Nebenstellen-eingängen. Die Brummspannung darf jedoch 100 V nicht überschreiten (das entspricht in der Praxis mindestens 100 m Leitungslänge).
Als Nebenstellen kommen in Frage: - Schließertaster (z.B. 2020 US oder 2021/6 UK)
ACHTUNG
Die Beleuchtung der Tasternebenstelle parallel zum Schaltkontakt ist nicht zulässig: Taster mit separatem „N“-Anschluß verwenden.
HINWEIS
Um eine einwandfreie Funktion zu gewährleisten, verlegen Sie geschaltete Leitungen getrennt von den Nebenstellenleitungen.
Montagehöhe/Einsatzgebiet

Um die optimale Funktion der UP-Sensoren zu gewährleisten, beachten Sie bitte die folgende Tabelle.
UP-Sensor Montagehöhe Einbaulage der Typ Einsatzgebiet Anschlussschrauben
| 6810-xxx-10x 0,8 - 1,2 m unten | |
| 6800-xxx-10x | |
| 6800-7x-10xM 0,8 - 1,2 m(Treppenhaus) oben | |
| 6800-2xx-10xM 0,8 - 1,2 m(Treppenhaus) unter | |
Montage

e. ... in Verbindung mit UP-Sensoren
Der Einsatz 6401U-102 kann mit den UP-Sensoren Typ 6810-xxx-10x und 6800-xxx-10x(M) betrieben werden. Die Montagehöhe ist abhängig von der Wahl des UP-Sensors.
Weitere Informationen zu Montagehöhe, Einstellung der UP-Sensoren, etc. entnehmen Sie bitte der zugehörigen Betriebsanleitung.

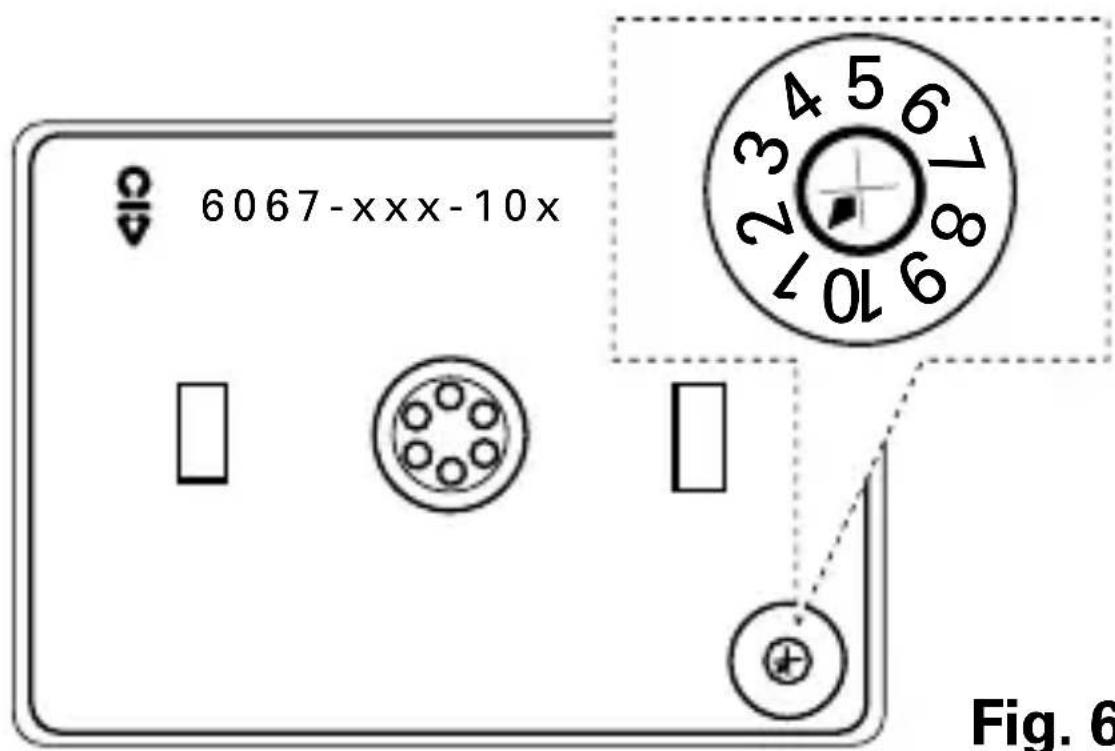

Adressierung des IR-Bedienelementes

Die Adresse des IR-Bedienelementes 6067-xxx-10x ist werksseitig auf die Zahl 1 eingestellt. Eine Änderung der Adresse können Sie über das Adressrad auf der Rückseite des Bedienelementes vornehmen.

Beachten Sie bei der Adressierung den „IR-Empfangsbereich“ (siehe Fig. 3 und Fig. 4).
Bedienung

Der Einsatz 6401U-102 erkennt beim Aufstecken des Bedienelementes automatisch, um welche Art Bedienelement es sich handelt.
a. Einflächenbedienung
Bedienung über das Bedienelement 6543-xxx-10x
- EIN/AUS: Fläche Antippen/Halten - angeschlossene Verbraucher werden ein- bzw. ausgeschaltet.
Die Nebenstellenbedienung über Taster ist identisch.
b. Zweiflächenbedienung
Bedienung über das IR-Bedienelement 6067-xxx-10x
• I: Antippen/Halten an der oberen Fläche - angeschlossene Verbraucher werden eingeschaltet.
• 0: Antippen/Halten an der unteren Fläche - angeschlossene Verbraucher werden ausgeschaltet.
Am IR-Bedienelement blinkt beim Sendebetrieb die LED. Die Nebenstellenbedienung über Taster ist identisch zur Einflächenbedienung.
Bedienung

HINWEISE
Der Befehl „Dunkeldimmen“ über die IR-Fernbedienung löst im Einsatz 6401U-102 keinen Schaltvorgang aus.
Nähere Informationen zum IR-Betrieb entnehmen Sie bitte z.B. der Betriebsanleitung des IR-Handsenders.
Die jeweils letzte Bedienung (auch an Nebenstellen) löst den Schaltvorgang aus, auch wenn bei längerem Halten der Bedienfläche die Bedienung noch nicht abgeschlossen scheint.
c. Busch-Ferncontrol IR-Betrieb
Der Zugriff auf die MEMO Speicher M1 und M2 erfolgt über den IR-Hand- bzw. Wandsender - siehe zugehörige Bedienungsanleitungen.
• EIN-Schalten: Relais-Einsatz schaltet Ein
• AUS-Schalten: Relais-Einsatz schaltet Aus
• Heller: Relais-Einsatz schaltet Ein
• Dunkler: Keine Funktion
Bedienung

• MEMO: - Schaltzustand herstellen
- MEMO speichern
- MEMO 1 oder 2 aufrufen
• ALLES AUS: Relais-Einsatz schaltet Aus
d. Betrieb mit UP-Sensoren
Nach Unterbrechung der Netzspannung oder Netzzuschaltung schaltet der Einsatz 6401U-102 die angeschlossenen Verbraucher
- unabhängig von der gemessenen Helligkeit
- beim Einsatz der UP-Sensoren 6810-xxx-10x für 80 Sekunden wieder ein.
- beim Einsatz der UP-Sensoren 6800-xxx-10x(M) für die gewählte Dauer (mindestens 1 Minute bei Zeiteinstellungen < 1 Minute) wieder ein (Ausnahme Kurzzeitimpuls ∥).
Bedienung

e. Nebenstellenbetrieb mit UP-Sensoren
Dieser Nebenstellenbetrieb ist mittels
- Aktivierung per Schließertaster
- oder Nebenstellen-Einsatz 6805U möglich.
Passiver Nebenstellenbetrieb mittels Taster
Die am Schließertaster ausgeführte Funktion bewirkt, dass die angeschlossenen Verbraucher
- unabhängig von der gemessenen Helligkeit
- beim Einsatz der UP-Sensoren 6810-xxx-10x für ca. 80 Sekunden eingeschaltet werden.
- beim Einsatz der UP-Sensoren 6800-xxx-10x(M) für die am UP-Sensor eingestellte Zeit eingeschaltet werden (auch bei Zeiteinstellungen kleiner 1 Minute).
HINWEISE
- Bei Nebenstellenbedienung über Schließertaster darf die maximale Länge der Nebenstellenleitung 100 m nicht überschreiten.
- Verwenden Sie bitte ausschließlich Taster ohne kontaktparallele Beleuchtung.
Bedienung

- Um Störungen durch Brummspannung zu vermeiden, ist die geschaltete Leitung getrennt von der Nebenstellenleitung zu verlegen.
- Ausschalten ist über die Nebenstelle nicht möglich.
- Mehrmaliges Betätigen bei eingeschalteter Beleuchtung führt zu einem „Neustart“ der eingestellten Ausschaltverzögerung.
Aktiver Nebenstellenbetrieb mit 6805U und UP-Sensoren Da Haupt- und Nebenstelle jeweils eine separate Einstellung des Dämmerungswertes besitzen, können die aktuellen Helligkeitsverhältnisse am Einbauort individuell berücksichtigt werden.
Die effektive Nachlaufzeit ergibt sich aus der Addition der Zeiten an Haupt- und Nebenstelle. In Verbindung mit den UP-Sensoren 6800-xxx-10x(M) empfiehlt es sich, die Nebenstellen mit der Zeiteinstellung Kurzzeitimpuls zu betreiben, wenn die an der Hauptstelle eingestellten Zeiten nahezu exakt eingehalten werden sollen.
Bedienung

HINWEIS
Weitere Informationen entnehmen Sie bitte der zugehörigen Betriebsanleitung.
f. Betrieb mit Timer-Bedienelement 6412-10x
Bitte beachten Sie die zugehörige Betriebsanleitung.
Mit den beiden Tasten ▲▼ kann die Beleuchtung ein- bzw. ausgeschaltet werden.
Die Nebenstellenbedienung über Taster ist identisch.
g. Betrieb mit Präsenzmelder 6813
Bitte beachten Sie die zugehörige Betriebsanleitung.
Mit der Nebenstellenbedienung über Taster kann die Beleuchtung helligkeitsunabhängig ein- bzw. ausgeschaltet werden.
Die aktive Nebenstelle 6805 U mit einem Präsenzmelder als Sensor bewirkt, dass die Bewegungserfassung an die Hauptstelle (6401U-102) weitergegeben wird. Die Hauptstelle entscheidet helligkeitsabhängig, ob die Beleuchtung eingeschaltet wird/bleibt.
Störungsbeseitigung

Diagnose Ursache/Abhilfe
Last schaltet nicht - Nebenstellen kontrollieren über Nebenstelle: - Brummspannung > 100 V reduzieren
Last schaltet generell - defekte Last wechseln nicht: - ggf. Gerät wechseln Last schaltet selbst- - Brummspannung > 100 V ständig ein: reduzieren
- falsche Leitungsverlegung beseitigen (s. Kap. Montage)
IR-Empfänger/Ver- - IR-Emfänger liegt nicht im braucher reagiert nicht: IR-Sendebereich
- IR-Sendebereich verdeckt (Gegenstände, Hände oder Körper)
- Batterie leer
Leuchtdiode der - IR-Fremdlichtquelle beseitigen IR-C-Scheibe aus: - Netzspannung anlegen
- Netzspannung ca. 5 Sekunden ausschalten
Störungsbeseitigung

Diagnose Ursache/Abhilfe
Leuchtdiode der IR-C- - IR-Fremdlichtquelle Scheibe blinkt dauernd: beseitigen
Leuchtdiode der IR-C-- IR-Signalempfang prüfen Scheibe blinkt nicht - Batterie des IR-Hand- bzw. bei Sendesignal: Wandsenders erneuern - IR-Sendebereich überschritten
Relais-Einsatz läßt - Beleuchtung in der Tastersich nicht über die Nebenstelle entfernen Nebenstelle bedienen:
Keine Fernbedienung - Bedienelement klemmt möglich:
Licht brennt nicht: - defekte Lampe wechseln
- vorgeschaltete Sicherung erneuern/wieder einschalten - unterbrochene Zuleitung instandsetzen
Gewährleistung gegenüber Endverbraucher
Busch-Jaeger Geräte sind mit modernsten Technologien gefertigt und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, leistet die Busch-Jaeger Elektro GmbH (im folgenden Busch-Jaeger) im nachstehenden Umfange Gewähr:
Dauer
Die Dauer der Gewährleistung beträgt 12 Monate ab Kauf des Gerätes durch den Endverbraucher. Sie endet spätestens 18 Monate nach dem Herstellungsdatum.
Umfang
Alle diejenigen Teile des Gerätes sind nach Wahl von Busch-Jaeger unentgeltlich in dessen Werk auszubessern oder neu zu fertigen, die nachweisbar infolge eines vor dem Gefahrenübergang liegenden Umstandes, insbesondere wegen fehlerhafter Bauart, schlechten Materials oder mangelhafter Ausführung unbrauchbar wurden oder deren Brauchbarkeit erheblich beeinträchtigt wurde. Die Feststellung solcher Mängel muss dem Lieferer unverzüglich schriftlich angezeigt werden.
Ausschluss
Die Mängelhaftung bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden infolge Nichtbeachtung der Einbauanweisung sowie

unfachgerechter Installation. Zur Behebung des Mangels ist Busch-Jaeger die erforderliche Zeit und Gelegenheit zu gewähren. Eine Haftung für aufgrund unsachgemäß vorge-nommener Änderungen oder Instandsetzungsarbeiten entstehende Folgen besteht nicht. Dies gilt auch für die Lieferung von Einzel- und Ersatzteilen.
Busch-Jaeger haftet nicht für Schäden, die nicht am Liefergegenstand selbst enstanden sind, insbesondere nicht für Indirekte, Folge- oder Vermögensschäden.
Verjährung
Erkennt Busch-Jaeger rechtzeitig erhobene Mängelrügen nicht an, verjährt das Recht des Gewährleistungs-berechtigten, Ansprüche aus Mängeln geltend zu machen, in allen Fällen vom Zeitpunkt der rechtzeitigen Rüge an in 6 Monaten.
Einsendung
Zur Wahrung der Rechte aus dieser Gewährleistungserklärung ist das Gerät im Gewährleistungsfall zusammen mit der ausgefüllten Gewährleistungskarte und einer kurzen Erläuterung des beanstandeten Mangels an den zuständigen Fachhändler oder das Busch-Jaeger Service-Center zu senden.
