BEDIENUNGSANLEITUNG DHE 21 SLi STIEBEL ELTRON

1. Allgemeine Hinweise 2
   1.1 Sicherheitshinweise 2
   1.2 Andere Markierungen in dieser Dokumentation 3
   1.3 MaBeinheiten 3
2. Sicherheit 3
   2.1 Bestimmungsgemäß Verwendung 3
   2.2 Allgemeine Sicherheitshinweise 3
   2.3 Prüfzeichen 3
   3.Gerätebeschreibung 4
3. Einstellungen und Anzeigen 4
   4.1 Bedienfeld am Gerät 4
   4.2 Temperatur einstellen 5
   4.3 Sparmonitor aufrufen 5
   4.4 Einstellungen am Gerät 6
4. Reinigung, Pflege und Wartung 7
   6.Problebehebung 7

INSTALLATION

1. Sicherheit 8
   7.1 Allgemeine Sicherheitshinweise 8
   7.2 Vorschriften, Normen und Bestimmungen 8
   8.Gerätebeschreibung 8
   8.1 Lieferumfang 8
   8.2 Zubehor 8
2. Vorbereitungen 9
   9.1 Montageort 9
   9.2 Werkseinstellungen 9

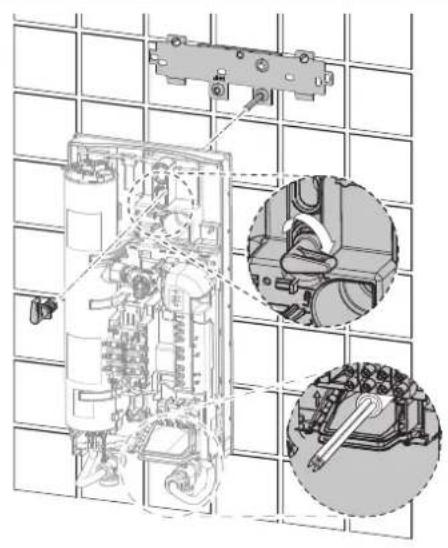

3. Montage 10

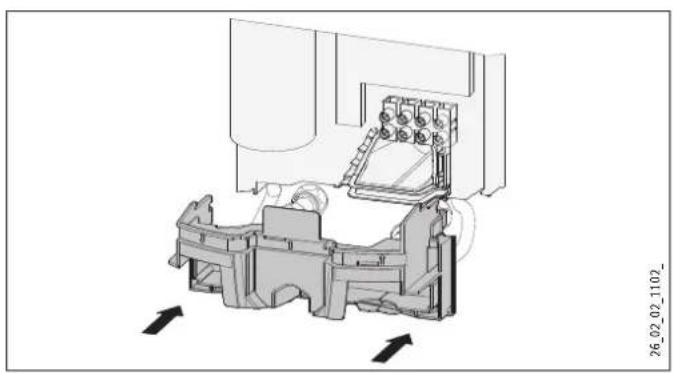

   10.1 Montage abschreiben 12
   10.2 Montage-Alternative 12
4. Inbetriebnahme 15

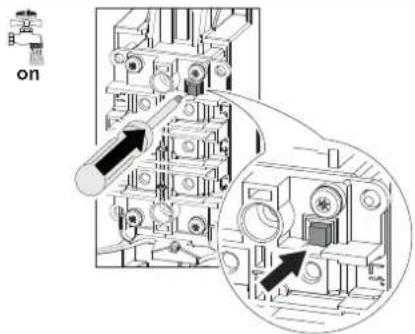

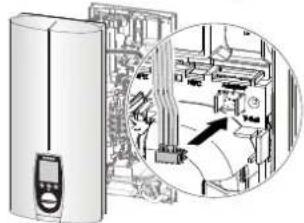

   11.1 Erstinbetriebnahme 15
   11.2 Wiederinbetriebnahme 15

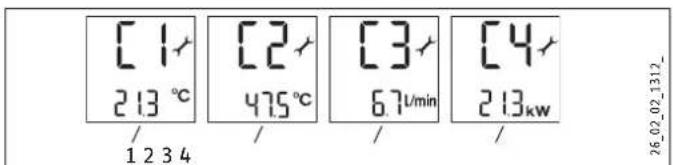

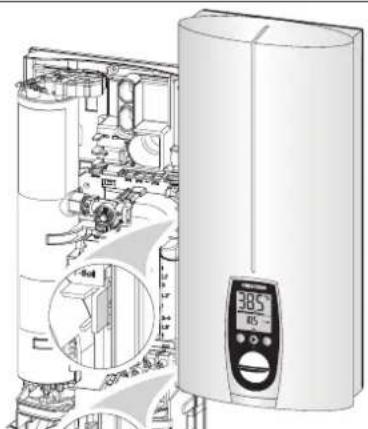

5. Kundendienstmodus 15
6. Außerbetriebnahme 16
7. Störungsbehebung 16
8. Wartung 18
9. Technische Daten 18

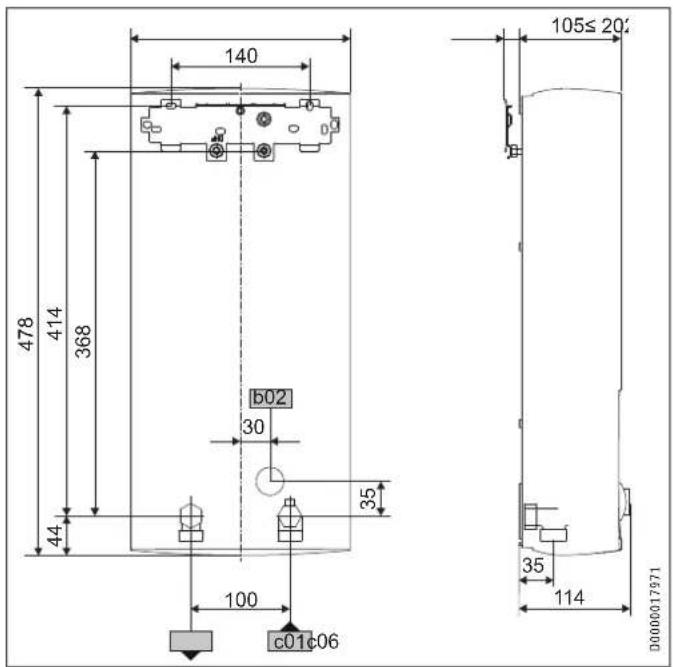

   16.1 Maße und Anschlüsse 18

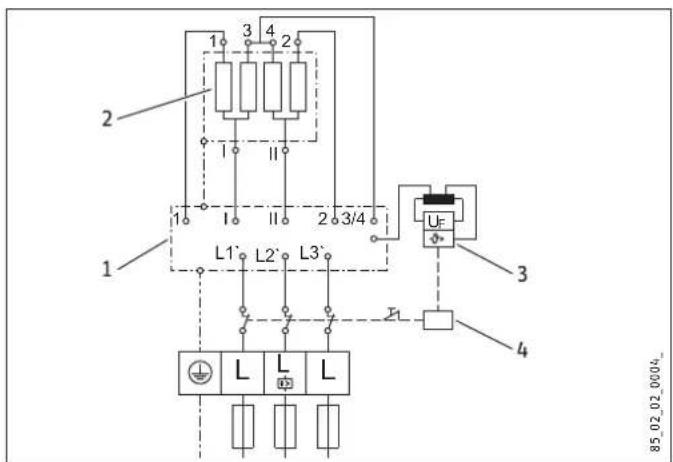

   16.2 Elektroschaltplan 18

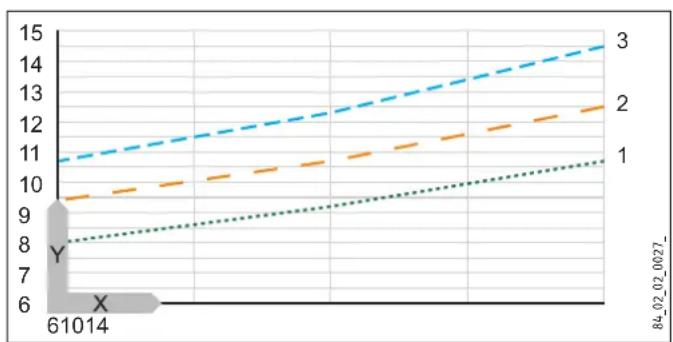

   16.3 Mischwassermenge/Auslaufmenge 19
   16.4 Einsatzbereiche / Umrechnungstabelle 19
   16.5 Druckverluste 19
   16.6 Storfallbedingungen 19
   16.7 Angaben zum Energieverbrauch 20
   16.8 Datentabelle 20

GARANTIE

UMWELT UND RECYCLING

BEDIENUNG

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtig sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitschinweise

1.1.1 Aufbau von Sicherheitschinweisen

SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitschinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol

Art der Gefahr

Verletzung

Stromschlag

Verbrennung oder Verbrührung

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschwenen oder leichten Verletzungen führen kann.

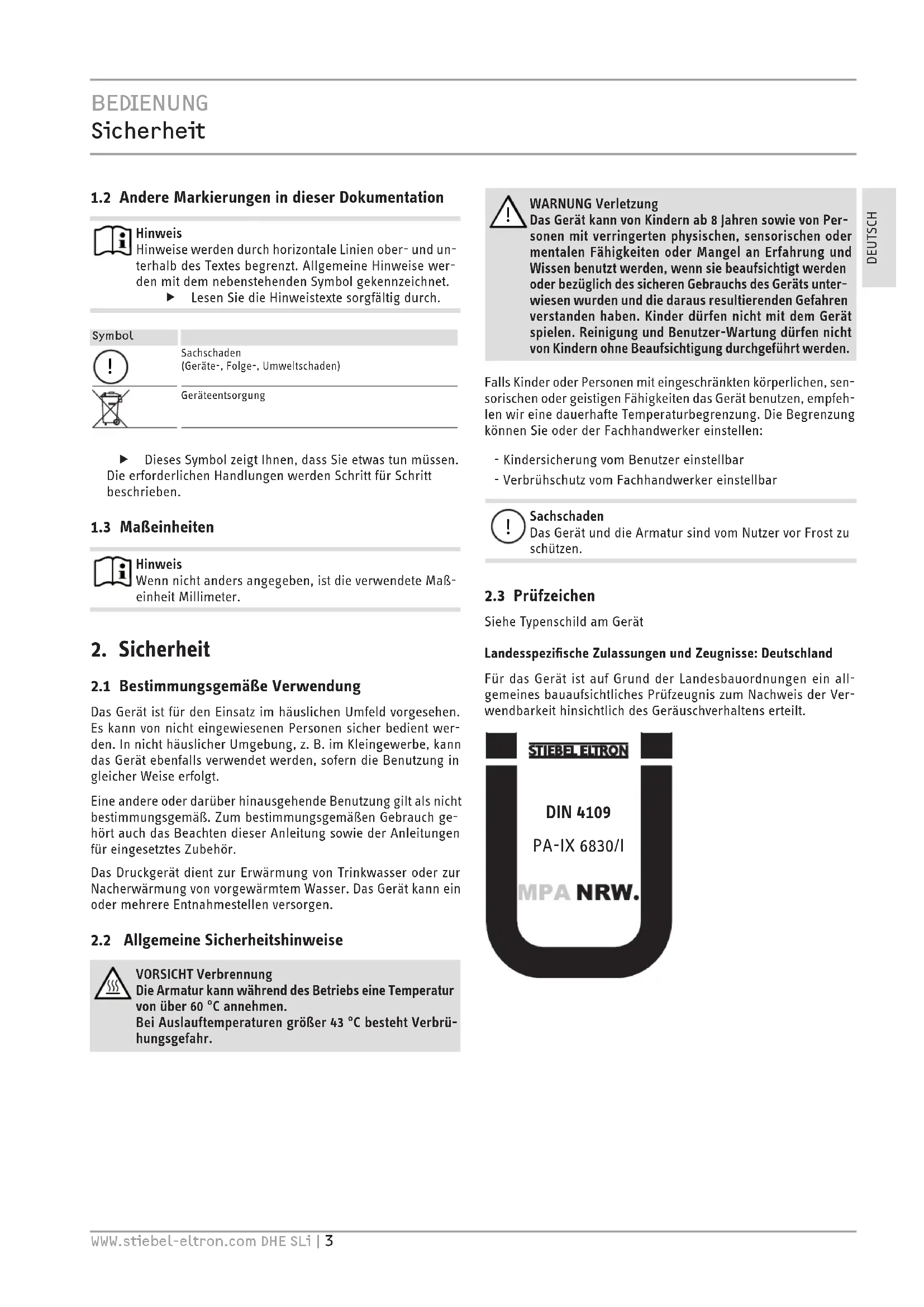

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Hinweise werden durch horizontale Linien ober- und unterhalb des Textes begrenzt. Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistextesorgfaltig durch.

Symbol

Sachschaden

(Gerä-, Folge-, Umweltschaden)

Geräteentsorgung

• Dieses Symbol gezigt ihren, dass Sie etwas tun,müssen. Die erforderlichen Handlungen werden Schritt fur Schritt beschreiben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, ist die verwendete Maß-einheit Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäß Verwendung

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicherebedient werden. In nicht häslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemüssen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehor.

Das Druckgerät dient zur Erwärung von Trinkwasser oder zur Nacherwärung von vorgewärtem Wasser. Das Gerät kann ein oder mehrere Entnahmestellen versorgen.

2.2 Allgemeine Sicherheitshinweise

VORSICHT Verbrennung

Die Armatur kann während des Betriebs eine Temperatur von über 60^ annehmen.

Bei Auslauftemperaturen großer 43^ besteht Verbrühungsgefahr.

WARNING Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Falls Kinder oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten das Gerät benutzen, empfehlen wir eine dauerhafte Temperaturbegrenzung. Die Begrenzung konnen Sie oder der Fachhandwerker einstellen:

• Kindersicherung vom Benutzer einstellbar
• Verbrühschutz vom Fachhandwerker einstellbar

Sachschaden

Das Gerät und die Armatur sind vom Nutzer vor Frost zu schätzen.

2.3 Prüfzeichen

Siehe Typenschild am Gerät

Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für das Gerät ist auf Grund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Gerauschverhaltens erteilt.

3. Gerätebeschreibung

Das vollelektronisch geregelte Gerät mit automatischer Leistungsanpassung hält die Auslauftemperatur konstant. Das Wasser wird durch die vollelektronische Regelung mit Motorventil gradgenau auf die eingestellte Temperatur erwartet. Dies geschiett unabhängig von der Zulauftemperatur.

Warmwassertemperatur

Die Warmwasser-Auslauftemperatur konnen Sie stufenlos einstellen. Die eingestellte Temperatur erscheint auf dem Display.

Heizsystem

Das Blankdraht-Heizsystem hat einen druckfosten Kupfermantel. Das Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet, es ist gegen Verkalkung weltgehend unempfindlich. Das Heizsystem sorgt für einechnelle und effiziente Warmwasserversorgung.

Hinweis

Das Gerät ist mit einer Lufterkennung ausgestattet, die eine Beschädigung des Heizsystems weltgehend verhindert. Gelangt während des Betriebes Luft in das Gerät, schaltet die Heizleistung automatisch für eine Minute aus und das Heizsystem ist geschützt.

Hintergrundbeleuchting im Display

Das Display hat eine zweifarbige Hintergrundbeleuchting (grün / bernstein).

Effizienz-Display

Das grüne ECO-Backlight signalisiert besonderss ökonomische Betriebszustände

• wenn die eingeschaltete Leistung kleiner 80% ist
• wenn bei einer Zulauftemperatur von großer 35^ die maxi-male Leistung kleiner 80% ist
• wenn bei eingeschalteter ECO-Funktion die maximale Leistung kleiner 80% ist

In allen anderen Betriebszuständen ist die Hintergrundbeuch-tung bernsteinfarben.

Sparmonitor

Das Gerät besitzt einen Sparmonitor. Dieser wird mit einem Druck auf die entsprechende Taste aktiviert. Anzeigen:

• Energieeinsparung*
• Wassereinsparung*
• CO_2 -Einsparung*

• Energiemenge
  Wasserverbrauch

• im Vergleich zu hydraulischen Durchlauferhitzern. Berechnung für einen 3-Personen-Haushalt mit personenbezogenen Nutzwerberdorf und Nutzenergiebedarf nach VDI 2067. Strom - und Wasserkosten sind individuell programmierbar.

4. Einstellungen und Anzeigen

Sie konnen das Gerät am Bedienfeld einstellen.

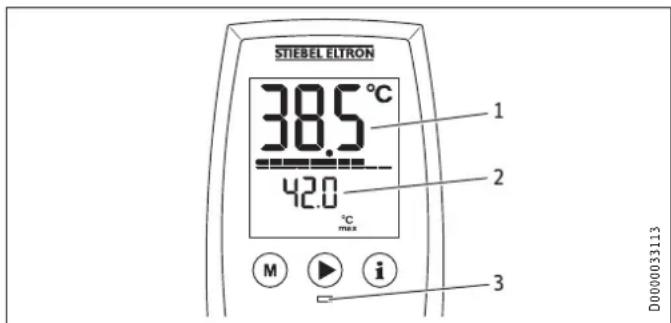

Einlauftemperaturhinweis

Wenn die Einlauftemperatur länger als die Wunschtemperatur ist, z. B. bei Solar vorgewärtem Wasser, blinking die Temperaturanzeige und die zweite Anzeige zeigt die Zulauftemperatur an. Es erfolgt keine weitere Erwärung des Wassers.

1 Anzeige Temperatur blinkt
2 Anzeige Zulauftemperatur
3 Leuchtdiode Verbruhgefahr; rote Leuchtdiode bei Temperaturreinstellung >43^

Einstellungsempfehlung bei Betrieb mit einer Thermostatatur

Stellen Sie die Temperatur am Gerät auf 60^ ein.

Nach Unterbrechung der Wasserversorgung

siehe Kapitel „Wiederinbetriebnahme"

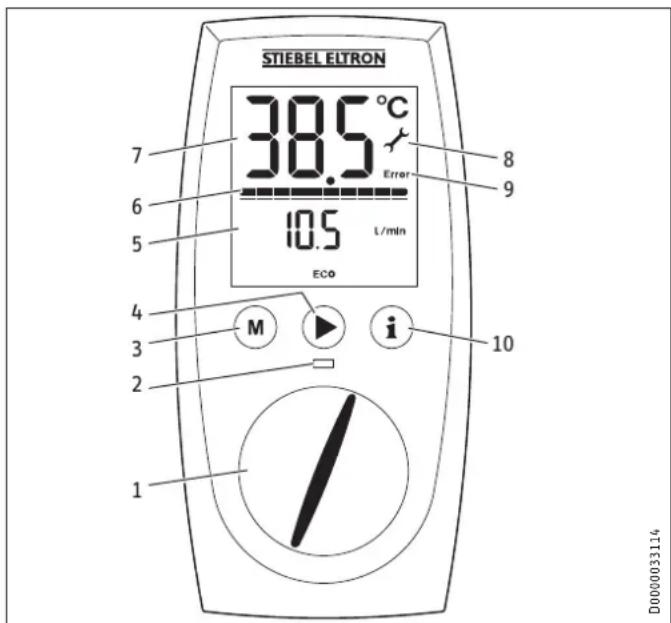

4.1 Bedienfeld am Gerät

1 Temperatur-Einstellknopf
2 Leuchtdiode Verbruhlgefahr
3 Speichertaste
4 Menutaste
5 Anzeige zusätzlicher Wert

BEDIENUNG

Einstellungen und Anzeigen

6 Anzeige Heizleistung
7 Anzeige Temperatur
8 Symbol Service
9 Symbol Fehler
10 Informationstaste Sparmonitor

Bei Lieferung ist die Hintergrundbeleuchung so eingestellt, dass sich die Beleuchung automatisch einscheltet, sobald Sie den Einstellknopf oder eine Taste betätigten oder das Gerät heizt. Nach 30 Sekunden ohne Betätigung oder ohne Heizbetrieb schaltet sich die Hintergrundbeleuchung aus. Sie können auch auf Dauerbeleuchung stellen.

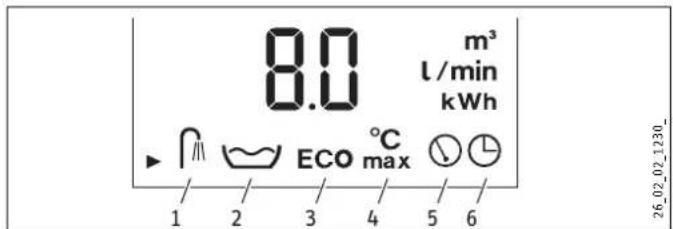

Symbole

1 Wellness-Duschen
2 Wassermengenautomatik
3 ECO
4 Kindersicherung
5 Anzeige zusätzlicher Wert
6 Uhrzeit

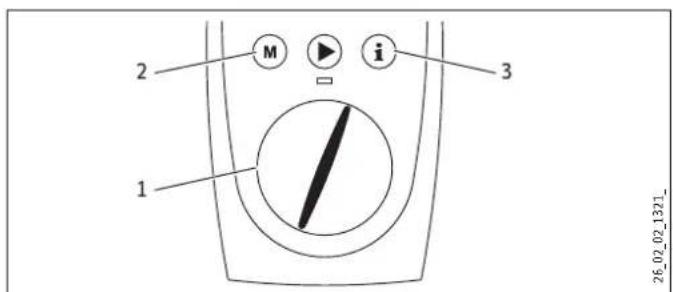

4.2 Temperatur einstellen

1 Temperatureinstellung 20 - 60 °C in 0,5 °C - Schritten, OFF = Heizsystem ausgeschaltet
2 Gespeicherte Temperatur aufrufen
3 Sparmonitor aufrufen

Die Speichertaste M können Sie mit einer Wunschtemperatur belogen.

Wahlen Sie eine Wunschtemperatur.
Drucken Sie 2 Sekunden die M-Taste. Zur Bestätigung blinkDie verbrauchte Energiemenge in kWh wird Ihnen angezeigt.
Die verbrauchte Energiemenge in kWh wird Ohnen angezeigt.

die Temperaturanzeige 1x.

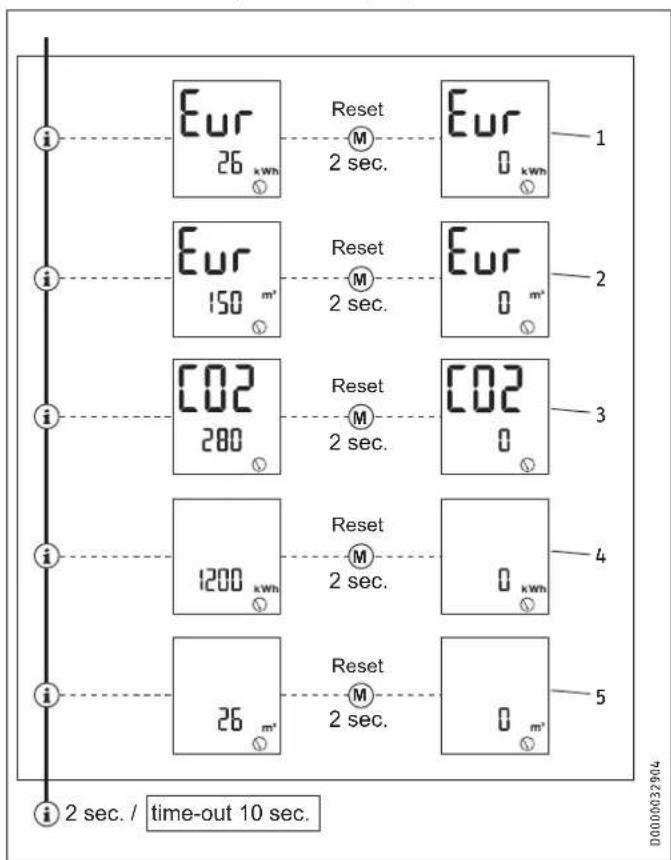

4.3 Sparmonitor aufrufen

Menüstruktur am Beispiel in Euro (Eur)

1 Energieeinsparung

Die Energieeinsparung in Euro (Eur) wird Ihnen im Vergleich zu hydraulischen Durchlauferhitzern berechnet und angezeigt.

2 Wassereinsparung

Die Wassereinsparung in Euro (Eur) wird Ihnen im Vergleich zu hydraulischen Durchlauferhitzern berechnet und angezeigt.

3 CO2-Emission

Die CO2-Einsparung in kg wird Ohnen im Vergleich zu hydraulischen Durchlauferhitzern berechnet und angezeigt.

4 Energiemenge

5 Wasserverbrauch

Die verbrauchte Wassermenge in ^3 wird Ihn angezeigt.

4.4 Einstellungen am Gerät

Symbolerklarung

1 x drucken START-Menu

1 x drucken Menu wechseln

2 Sekunden drucken ENDE

Einstellungen / Abfrage wechseln

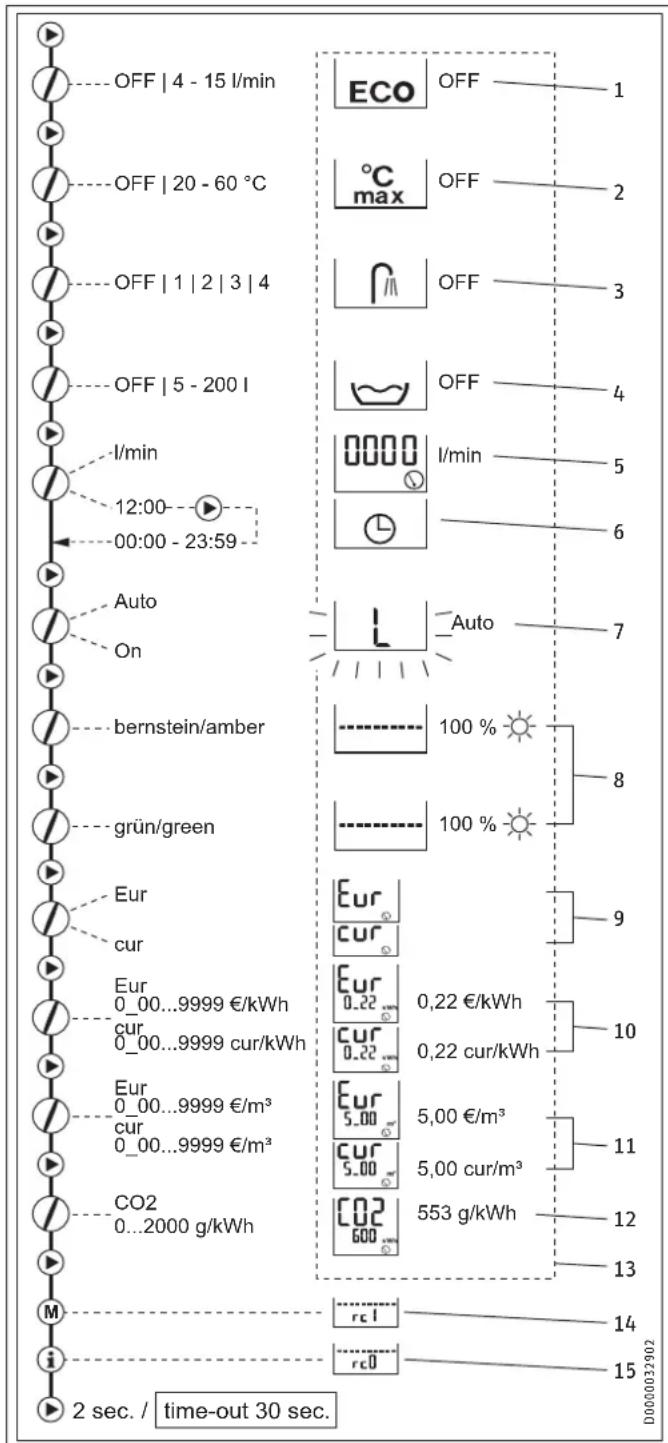

Menüstruktur

1 ECO Wasser- und Energiesparfunktion

Mit der ECO-Funktion konnen Sie die Durchflussmenge auf einen Maximalwert begrenzen.

ECO ein = Symbol im Bedienfeld

ECO aus = kein Symbol im Bedienfeld

2 Kindersicherung

Mit der Kindersicherung konnen Sie als Benutzer die einstellbare Temperatur am Gerät auf einen Maximalwert begrenzen. Der Fachhandwerker kann im Kundendienstmodus zusammen eine Verbrühschutztemperatur einstellen (siehe Kapitel „Kunden-dienstmodus"). Diese Temperatur gilt dann als Obergrenze des Einstellbereichs für die Kindersicherung.

3 Wellness-Duschen

Im Wellness-Dusch-Programm konnen Sie 4 verschiedene Pro- gramme fur Wechselduschen wahlen.

A Erkaltungsvorbeugung

Zur Abhängung empfehlen wir beim Abschluss eine Kaltdusche; damit wird im Körper per eine reflexartige Erwärnung eingeleitet.

B Wintererfrischnung

Als erfrischender Abschluss einer Wintersdusche mit Wiedererwärung.

C Sommerfitnessprogramm

Die schnelle Wechseldusche zur Steigerung der Fitness mit abschlieBender Wiedererwärzung.

D Durchblutungsprogramm

Zur Förderung der Durchblutung werden Arme und Beine kalt abgeduscht. Dabei soll das Duschen von Handen und Fußzum Körper hin erfolgen. Diese Vorgang konnen Sie anschließend mit warmem Wasser wiederholen.

4 Wassermengenautomatik

Mit der Wassermengen automatik konnen Sie die Wassermenge mit hohem Durchfluss begrenzen. Wird die vorgewählte Wassermenge erreicht, reduziert die Automatik den Durchfluss. Die Wunschtemperatur bleibt konstant. Die Wassermengen automatik mussen Sie vor jeder Wannenfüllung aktivieren. Beispiel Wannenfüllung 80 Liter: Nach Erreichen der 80 Liter Wannenfüllung reduziert die Automatik die Durchflussmenge auf 4l / min

5 Durchflussmenge

Wahlweise konnen Sie sich die Durchflussmenge oder die Uhrzeit anzeigen setzen.

6 Uhrzeit einstellen

Wahlweise konnen Sie sich die Uhrzeit oder die Durchflussmenge anzeigen halten. Sie konnen die Uhrzeit von 00:00 bis 23:59 einstehen. Nach einer Spanningsunterbrechung müssen Sie die Uhrzeit erneut eingeben.

7 Hintergrundbeleuchting einstellen

Die Hintergrundbeleuchung des Displays können Sie einstellen. Bei der Auswahl „Auto" blinkt die Beleuchung während der Einstellung.

Die Hintergrundbeleuchtung ist beim Heizbetrieb und bei jeder Bedienung eingeschaltet.
- Nach 30 Sekunden ohne Betätigung wird die Hintergrundbeleuchtung ausgeschaltet.
- Bei der Auswahl „On" leuchtet die Hintergrundbeleuchtung dauerhaft.

8 Farbintensität grün/bernstein einstellen

Die Helligkeit für andere Farben der Hintergrundbeleuchung kon- nen Sie individuell anpassen.

9 Währung auswahlen

Wahlen Sie hier die Währung, in der Energie- und Wassereinsparung angezeigt werden soll:

10 Strompreis einstellen

Für die Berechnung der Energieeinsparung konnen Sie hier den individuellen Strompreis in Eur/kWh oder cur/kWh eingeben.

11 Wasserpreis einstellen

Für die Berechnung der Wassereinsparung konnen Sie hier den individuellen Wasserpreis in / ^3 oder cur/m3 eingeben.

12 C02-Emissionwert einstellen

Werkseinstellung für die Berechnung der CO2-Emission: 553 g CO2/kWh (Quelle: „Reduzierung von Energieverbrauch und CO2-Emissionen durch dezentrale elektrische Warmwasserversorgung“, 2011). Bei Bedarf können Sie einen individuellen CO2-Emissionswert einstehen.

13 Rücksetzung zur Werkseinstellung

Drucken Sie 2 Sekunden gleichzeitig die Tasten M und i.

Die Werkseinstellungen sind dem gestrichelten Rahmen in der Abbildung zu entnahmen.

14 Menüpunkt

Menüpunkt ist bei dieser Ausführung nicht relevant. Es können keine Einstellungen vorgenommen werden.

15 Menüpunkt

Menüpunkt ist bei dieser Ausführung nicht relevant. Es können keine Einstellungen vorgenommen werden.

5. Reinigung, Pflege und Wartung

Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genugt ein feuchtes Tuch.
Kontrollieren Sie regelmäßige die Armaturen. Kalk an den Armaturauslaufen können Sie mit handelsüblichen Entkalkungsmitteln entfern.

6. Problembehebung

Störung Ursache Behebung
Das Gerät schaltet bzw. voll geöffnetem Warm- wasserventil nicht ein.	Es liegt keine Netzspan- nung an.	Überprüfen Sie die Si- cherungen in der Haus- installation.
	Der Strahlregler in der Armatur oder der Dusch- kopf ist verkalkt oder verschmutzt.	Reinigen und / oder ent- kalken Sie den Strahlreg- ler oder den Duschkopf.
	Die Wasserversorgung ist unterbrochen.	Entlüften Sie das Gerät und die Kaltwasser-Zu- laufleitung (siehe Kapitel „Inbetriebnahme/ Wie- derinbetriebnahme").
Es fließt kurzzeitig kaltes Wasser, während war- mes Wasser entnommen wird.	Die Luftferkennung er- kennt Luft im Wasser und schaltet die Heizleistung kurzeitig ab.	Das Gerät gehen nach 1 Minute selbständig wieder in Betrieb.
Temperaturen \( >43^{\circ }C \)lassen sich nicht ein- stellen.	Der dynamische Ver- brühschutz ist aktiviert.	Der dynamische Ver- brühschutz wird 2 Minu- ten nach dem Ende der Entnahme automatisch aufgehoben.

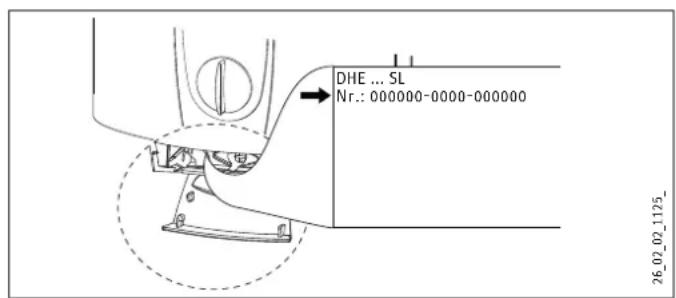

Konnen Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur betteren und schnellenen Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000):

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätesarf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitschinweise

Wir gewährleisten eine einwandfrei Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die Original-Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die maximale Zulauftemperatur. Bei hoheren Temperaturen kann das Gerät beschädigt werden. Mit dem Einbau einer Zentral-Thermostatatur (siehe Kapitel „Gerätebeschreibung / Zubehör“) können Sie die maximale Zulauftemperatur begrenzen.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen, in Deutschland zum Beispiel die DIN 1988 / DIN EN 806.

Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sachgemäß montierter Kabeltülle gewährleistet.
- Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des Wassers zu berücksichtigten (siehe Kapitel „Technischen Daten / Einsatzbereiche"). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geleiefert:

-Aufhangeleiste
- Montageschablone
-2Doppelnippel
- Kreuzstück
-T-Stuck
- Flachdichtungen
- Sieb
-Kunststoffformscheibe
-Kunststoff-Verbindungsstücke / Montagehilfe
- Kappen- und Rückwandfuhrungsstücke

8.2 Zubehor

Fernbedienungen

• FFB 1 SL - Funkfernbedienung Bedienung von zwei Orten
• FFB 2 SL - Funkfernbedienung Funk-Fernbedienteil als Erweiterung der FFB 1 SL
• FB 1 SL - Kabel-Fernbedienung Bedienung nur mit dem Fernbedienteil, geeignet für eine Vorwandinstallation

Armaturen

• MEKD - Kuchen-Druckarmatur
  -MEBD-Badewannen-Druckarmatur

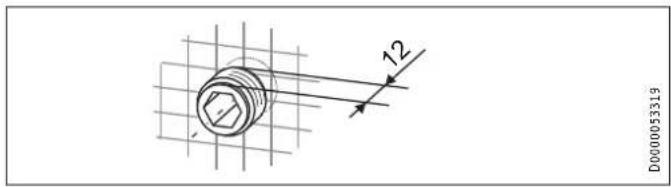

Wasserstopfen G 1 / 2 A

Die Wasserstopfen sind notwendig, wenn Sie andere als im Zube-hör empfohlene Aufputz-Druckarmaturen einsetzen.

Montageset Aufputzinstallation

• Lötverschraubung - Kupferrohr für Lötanschluss 0 12 mm
• Pressfitting - Kupferrohr
• Pressfitting - Kunststoffrohr (geeignet für Viega: Sanfix-Plus oder Sanfix-Fosta)

Universal-Montagerahmen

Montagerahmen mit elektrischen Anschlüssen.

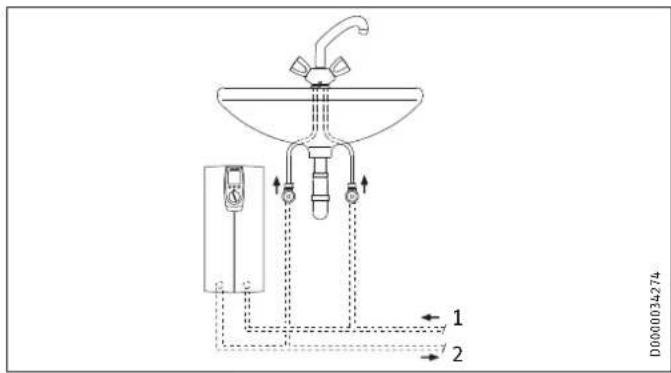

Rohrbausatz-Untertischgeräte

Der Bausatz für Untertischmontage ist notwendig, wenn Sie die Wasseranschlüsse (G 3/8 A) oberhalb des Gerätes benötigen.

Rohrbausatz-Versatzmontage

Der Rohrbausatz mit Rohrbögen ist notwendig, wenn Sie eine senkrechte Verschiebung des Gerätes gegenüber dem Wasseranschluss um 90 mm nach unten benötigen.

Rohrbausatz-Gas-Wasserheizer-Austausch

Der Rohrbausatz ist notwendig, wenn die vorhandene Installation Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und Warmwasser-Anschluss rechts) enthalt.

Rohrbausatz DHB-Wassersteckkupplungen

2 Wassersteckkupplungen mit deren Sie das Gerät an die vorhänden Wasser-Steckanschluss eines DHB anschließen können.

Lastabwurfrelais (LR 1-A)

Das Lastabwurfrelais für den Einbau in der Elektroverteilung ermöglicht eine Vorrangschaltung des Durchlaufferhitzers bei gleichzeitigem Betrieb von z. B. Elektro-Speicherheizgeräten.

ZTA 3/4 - Zentral-Thermostatatur

Thermostatatur für zentrale Vormischung, zum Beispiel eines Durchlauferhitzers mit einer Solaranlage.

9. Vorbereitungen

Spulen Sie die Wasserleitung gut durch.

Armaturen

Verwenden Sie geeignete Armaturen (siehe Kapitel „Gerätebeschreibung / Zubehör"). Offene Armaturen sind nicht zulässig.

Ein Sicherheitsventil ist nicht erforderlich.

Hinweis

Das Kreuzstückarf nicht zum Drosseln des Volumenstromes verwendet werden. Es dient zur Absperrung des Gerätes.

Zugelassene Werkstoffe der Wasserleitungen

• Kaltwasser-Zulaufleitung: feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr
• Warmwasser-Auslaufleitung: Edelstahlrhrk, Kupferrohr oder Kunststoffrohr

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximale Zulauftemperatur und den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle").

Volumenstrom

Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel „Technische Daten / Datentabelle“, Ein) zum Einschalten des Gerätes erreicht wird.
Erhöhen Sie den Wasserleitungsdruck, falls der benötigte Volumenstrom bei voll geöffnetem Entnahmeventil nicht erreicht wird.

Flexible Wasseranschlussleitungen

Verhinder Sie bei der Installation mit flexiblen Wasseranschlussleitungen ein Verdrehen der Rohrbögen. Die Rohrbögen sind mit einer Bajonett-Verbindung im Gerät montiert.
Befestigen Sie die Rückwand unter mit einer zusätzlichen Schraube.

9.1 Montageort

Sachschaden

Die Installation des Gerätesarf nur im frostfreiern Raum erfolgen.

Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle.

Das Gerät ist für Untertisch- und Übertischmontage geeignet.

Hinweis

Das Gerät muss an einer ausreichend tragfähigen Wand montiert werden.

Untertischmontage

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

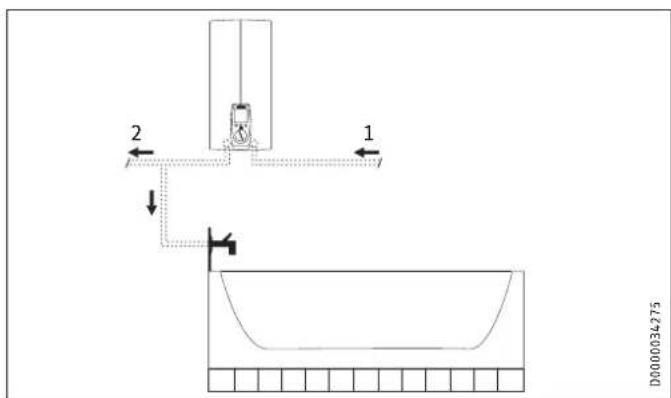

Ubertischmontage

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

9.2 Werkseinstellungen

Die Geräte sind im LieferzustandVBorbereitet:

-Elektraoanschluss „unter“, Unterplatz-Installation
- Wasseranschluss Unterputz-Installation
- Bei dem Gerät mit der umschaltbaren Anschlussleistung ist die mittlere Anschlussleistung voreingestellt.

INSTALLATION

Montage

10. Montage

In thisem Kapitel wird die Montage entsprechend der Werkseinstellungen beschrieben.

Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alternativen".

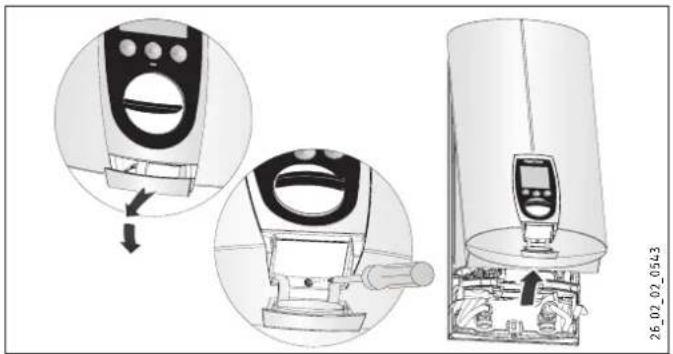

Offnen Sie das Gerät.

Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drucken und das Rückwandunterteil nach vorne abziehen.

- Zeichnen Sie die Bohrlicher mit der Montageschablone an. Bei der Montage mit Aufputz liegenden Wasseranschlüssen müssen Sie zusätzlich das Befestigungslach im unteren Teil der Schablone anziehnen.

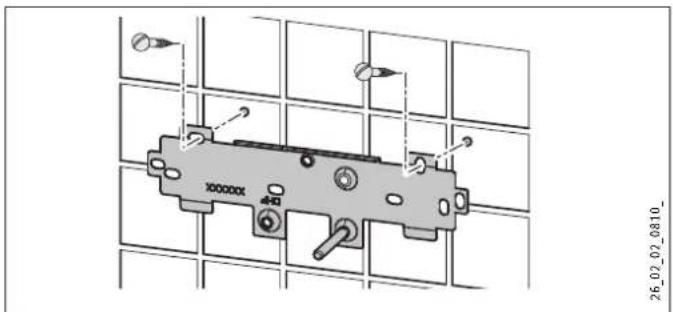

Bohren Sie die LÖcher und befestigen Sie die Aufhängeleiste mit 2 Schrauben und 2 Dubeln (Schrauben und Dubel gehören nicht zum Lieferumfang).

Hinweis

Bei einer Montage mit flexiblen Wasseranschlüssen müssen Sie die Rückwand zusammen mit einer Schraube befestigen.

Montieren Sie die Aufhangeleiste.

1 Montagehilfe

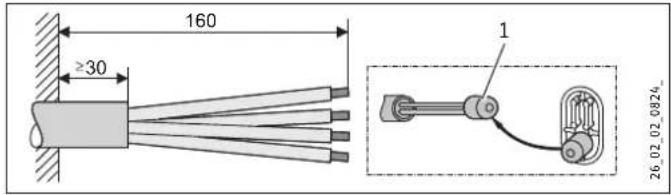

Richten Sie das Netzanschlusskabel her.

Wasseranschluss herstellen

Sachschaden

Führer Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

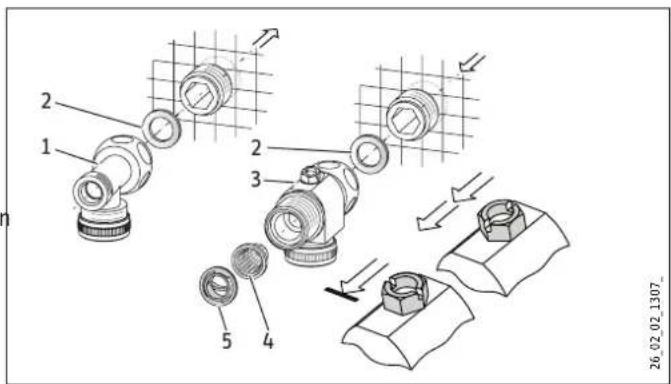

Dichten und schrauben Sie die Doppelnippel ein.

1 Warmwasser mit T-Stück
2 Dichtung
3 Kaltwasser mit Kreuzstück
4 Sieb
5 Formscheibe
Montieren Sie die Wasseranschlüsse.

Prufen Sie beim Geräteaustausch das Vorhandensein des Siebes.

Sachschaden

Für die Funktion des Gerätes muss das Sieb eingebaut sein.

Gerat montieren

26 02 02 03

Zur leichteren Montage drucken Sie die Kabeltülle des oberen Elektroanschlusses von hinten in die Rückwand hinein.
Entfernen Sie die Transportschutzstopfen aus den Wasseranschlüssen.
Nehmen Sie den Befestigungsknebel aus dem oberen Teil o. Rückwand hereus.
Führer Sie das Elektroanschlusskabel von hinten durch die Kabeltülle, bis diesen am Kabelmantel anliegt. Richten Sie das Elektroanschlusskabel aus.

Bei einem Querschnitt >6mm^2 vergroßern Sie das Loch in der Kabeltülle.

Drücken Sie das Gerät über den Gewindebolzen der Aufhär geleiste, sodass die Weichdichtung durchstoßen wird. Verwenden Sie gegebenenfalls einen Schraubendreher.
- Stecken Sie den Befestigungsknebel auf den Gewindebolze der Aufhängeleiste.
Drücken Sie die Rückwand fest an und verriegeln Sie den festigungsknebel durch eine Rechtsdrehung um 90^ .

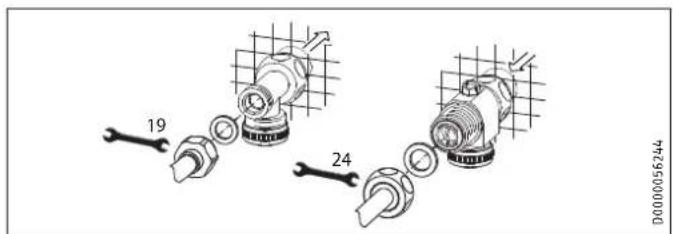

Schrauben Sie die Rohre mit den Flachdichtungen auf die Doppelnippel.

Elektroanschluss herstellen

WARNING Stromschlag
Führer Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNING Stromschlag Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der hersaunnehmbaren Kabeltülle erlaubt. Das Gerät muss über eine Trenn strecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNING Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

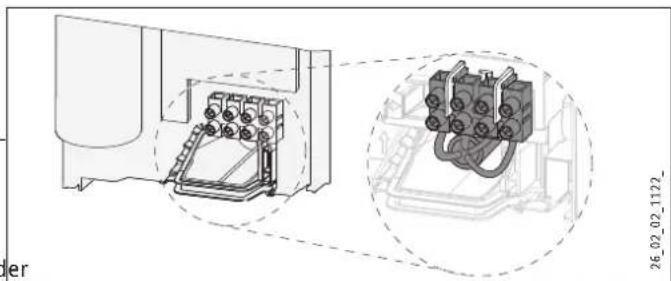

SchlieBen Sie das Elektroanschlusskabel an die Netzanschlussklemme an (siehe Kapitel „Technische Daten / Elektrorschaltplan"). Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

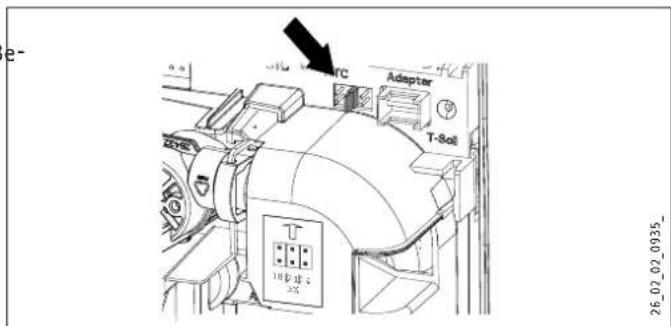

Wählbare Anschlussleistung

Die Anschlussleistung ist je nach Geratotyp 3-stufig wahlbar. Die mittlere Leistung ist voreingestellt. Wahlen Sie eine andere Leistung, müssen Sie folgende Schritte vornehmen.

Wahlen Sie die gewünschte Anschlussleistung, siehe Kapitel „Technische Daten / Datentabelle".
- Stecken Sie den Kodierstecker entsprechend der gewählten Anschlussleistung auf.
- Ändern Sie das Typenschild. Kreuzen Sie die gewählte Anschlussleistung an. Verwenden Sie dazu einen Kugelschreiber.

10.1 Montage abschreiben

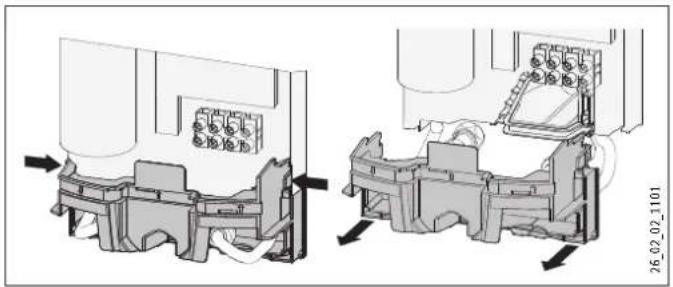

Montieren Sie das Rückwandunterteil. Achten Sie darauf, dass das Rückwandunterteil einrastet.
Richten Sie das montierte Gerät aus, indem Sie den Befestigungsknebel losen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Liegt die Geräterückwand nicht an, konnen Sie das Gerät unter mit einer zusätzlichen Schraube befestigen.

10.2 Montage-Alternativen

-Elektraoanschluss Unterputz oben
-Elektroanschluss Aufputz
- Großleiterquerschnitte beim Elektroanschluss unter
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
- Wasserinstallation Aufputz mit Lötanschluss / Pressfitting
Wasserinstallation Aufputz, Montage der Gerätekappe
- Montage Rückwandunterteil bei Aufputz-Schraubanschluss
- Verwendung der vorhandenen Aufhängeleiste bei Geräteustausch
- Installation bei Flieserverzatz
- Gedrehte Gerätekappe
- Betrieb mit vorgewärmtem Wasser

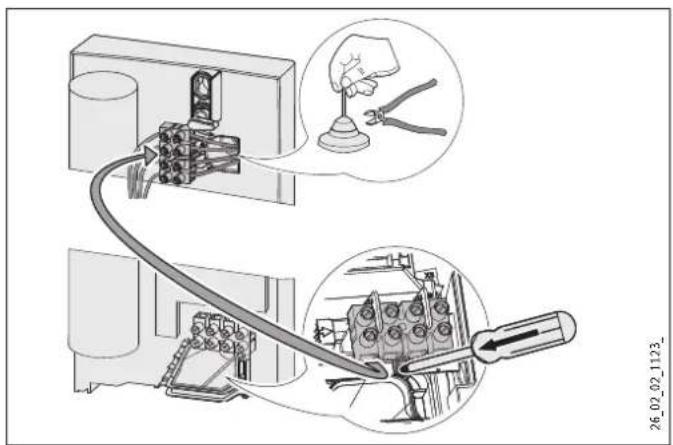

Elektroanschluss Unterputz oben

Schneiden Sie die Kabeltülle für das Elektroanschlusskabel auf.
Drücken Sie den Rasthaken zur Befestigung der Netzanschlussklemme herunter undziehen Sie diese hereaus.

• Versetzen Sie die Netzanschlussklemme im Gerät von unter nach oben und befestigen Sie die Netzanschlussklemme, indem Sie sie unter den Rasthaken schieben.

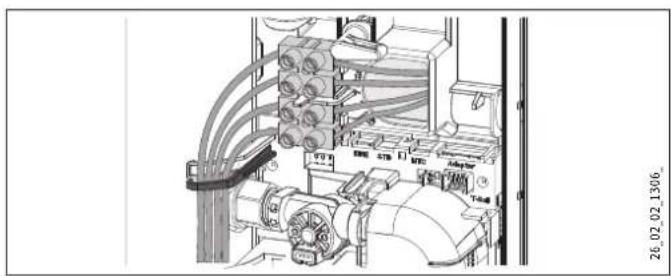

Verlegen Sie die Schaltlitzen unter der Litzenführung.

Elektroanschlusskabel Aufputz

Schneiden oder brechen Sie die benötigte Durchführung in der Rückwand und Gerätekappe sauber hersaus, Positionen siehe Kapitel „Technische Daten / Maße und Anschlüsse". Benutzen Sie gegebenenfalls eine Feile.
Führer Sie das Elektroanschlusskabel durch die Kabeltülle und schreiben these an die Netzanschlussklemme an.

Hinweis

Bei dieser Anschlussartändert sich die Schutzart des Gerätes.

Andern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kastchen IP 24 an. Verwenden Sie dazu einen Kugelschreiber.

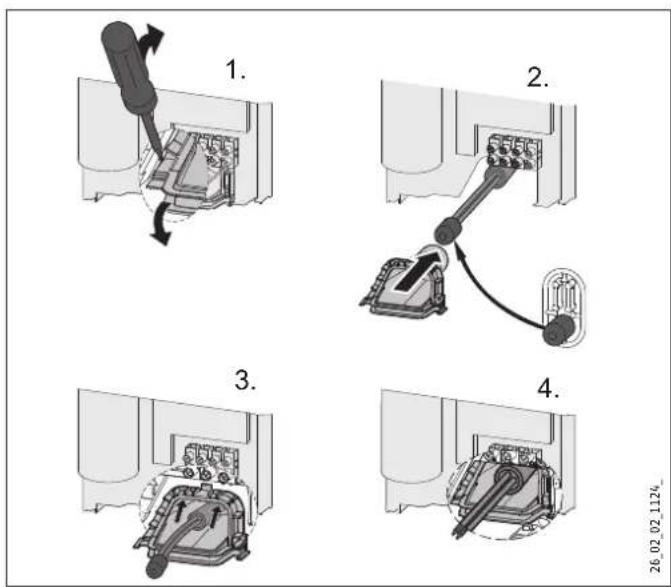

Grosse Leiterquerschnitte beim Elektroanschluss unter

Bei Verwendung von groBen Leiterquerschnitten konnen Sie die Kabeltulle nach der Montage des Gerates montieren.

Vor der Montage des Gerätes drücken Sie die Kabeltülle mit Hilfe eines Schraubendrehers heraus.
Schieben Sie die Kabeltülle über das Elektroanschlusskabel. Verwenden Sie hierfür die Montagehilfe. Bei einem Querschnitt >6mm^2 vergroßern Sie das Loch in der Kabeltülle.
Schieber Siedie Kabeltulle in die Rückwand.

INSTALLATION

Montage

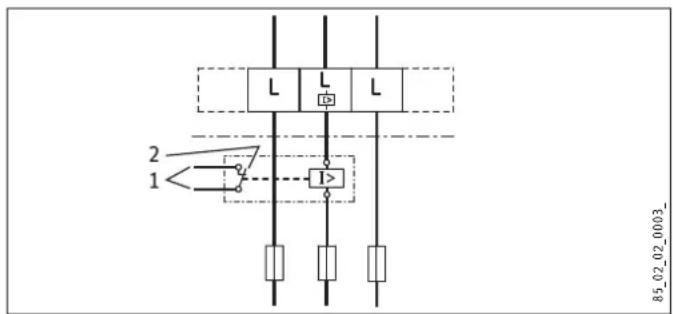

Anschluss eines Lastabwurfrelais

Setzen Sie das Lastabwurfrelais in Kombination mit anderen Elektrogeräten, z. B. Elektrospeicherheizgeräten, in der Elektroverteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlaufferhitzers. Das Lastabwurfrelais erhalten Sie als Zubehor.

Sachschaden

Schlieben Sie die Phase, die das Lastabwurfrelais schaltet, an die gekennzeichene Klemme der Netzanschlussklemme im Gerät an (siehe Kapitel „Technische Daten / Elektroschaltplan").

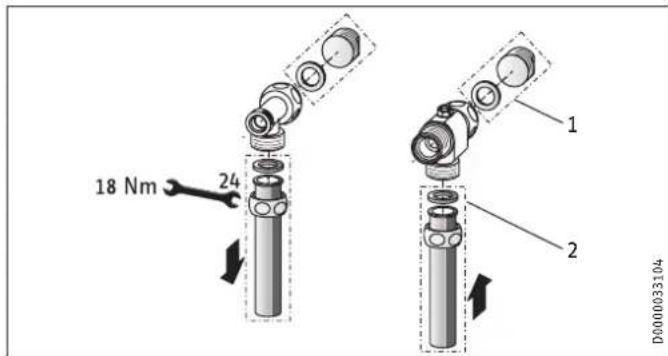

Wasserinstallation Aufputz

Geeignete Druckarmaturen erhalten Sie als Zubehor.

1 Wasserstopfen
2 Aufputz-Druckarmatur
- Montieren Sie die Wasserstopfen mit Dichtungen, um den Unterputzanschluss zu verschiedenen. Bei den Druckarmatu-ren aus dem Zubehör befinden sich die Wasserstopfen und Dichtungen im Lieferumfang.
Montieren Sie die Armatur.
- Legen Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und schiben Sie das Rückwandunterteil in die Rückwand ein.
Verschrauben Sie die Anschlussrohre mit dem Gerät.

Wasserinstallation Aufputz mit Lötanschluss / Pressfitting

Mit dem Zubehör Lötanschluss oder Pressfitting konnen Sie sowohl Kupferrohrleitungen als auch Kunststoffrohrleitungen verbinden.

Der Lotanschluss mit Schraubanschluss ist für 12 mm Kupferrohrleitungen geeignet.

Schieben Sie die Überwurfmuttern über die Anschlussrohrle
Verlön Sie die Einlegeiteile mit den Kupferleitungen.
Schieben Sie das Rückwandunterteil unter die Anschlussrohe der Armatur und rasten Sie das Rückwandunterteil ein.
Verschrauben Sie die Anschlussrohre mit dem Gerät.

Hinweis

Beachten Sie die Hinweise des Armaturenherstellers.

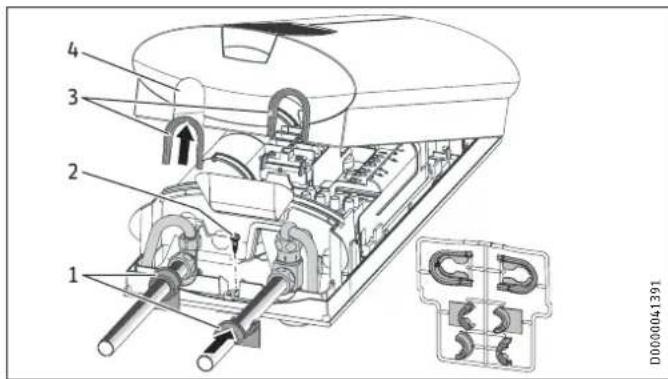

Wasserinstallation Aufputz, Montage der Gerätekappe

1 Ruckwandfuhrungsstücke
2 Schraube
3 Kappenfuhrungsstücke
4 Durchführungssöffnung

Brechen Sie die Durchführungssoffnungen in der Geratekappesauber aus. Benutzen Sie gegebenenfalls eine Feile.

Hinweis

Mit den Lippen der Kappenfuhrungsstücke lasst sich ein leichter Versatz der Armaturenanschlussrohre abdichen.

Beim Versatz der Armaturenanschlussrohe montieren Sie keine Rückwandfuhrungsstücke.

Bei der Montage der Armaturenanschlussrohe ohne Versatz brechen Sie die Lippen der Kappenfuhrungsstücke heraus.
Rasten Sie die Kappenfuhrungsstücke in die Durchführungsoffnungen ein.
- Setzen Sie die Rückwandfuhrungsstücke auf die Rohre und schieren Sie sie zusammen. Anschliebend schieren Sie die Führungsstücke bis zum Anschlag an die Rückwand.
Befestigen Sie die Rückwand unter mit einer Schraube.

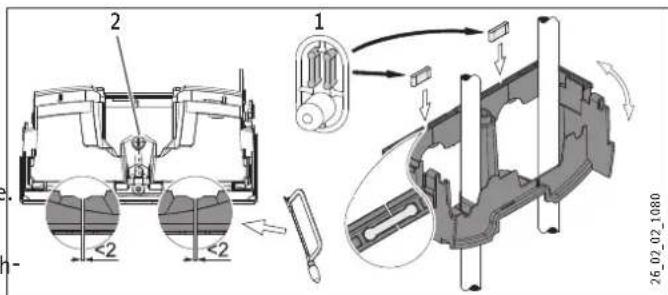

Montage Rückwandunterteil bei Aufputz-Schraubanschluss

Sie können das Rückwandunterteil nach der Armaturenmontage montieren.

1 Schraube
2 Verbindungsstücke aus dem Beipack

Sagen Sie das Rückwandunterteil an den Markierungen auf.
Montieren Sie das Rückwandunterteil, indem Sie es seitlich aufbiegen und über die Aufputzrohre führen.
- Stecken Sie die Verbindungsstücke von hinten in das Rückwandunterteil ein.
Rasten Sie das Rückwandunterteil in die Rückwand ein.
Befestigen Sie das Rückwandunterteil mit einer Schraube.

INSTALLATION

Montage

Aufhangeleiste bei Geräteauschaus

Eine vorhandene Aufhängeleiste von Stiebel Eltron kann bei Geräteauschauch evtl. verwendet werden (Ausnahme Durchlauferhitzer DHF).

DurchstoBen Sie die Rückwand des Gerätes für den Gewindebolzen auf der bereits montierten Aufhängeleiste.

DHF-Austausch

Versetzen Sie den Gewindebolzen auf der Aufhangeleiste (der Gewindebolzen hat ein selbstfurchendes Gewinde).
Drehen Sie die Aufhängeleiste um 180^ und montieren Sie sie an die Wand (der Schriftzug DHF entscheidt dann in Leserichtung).

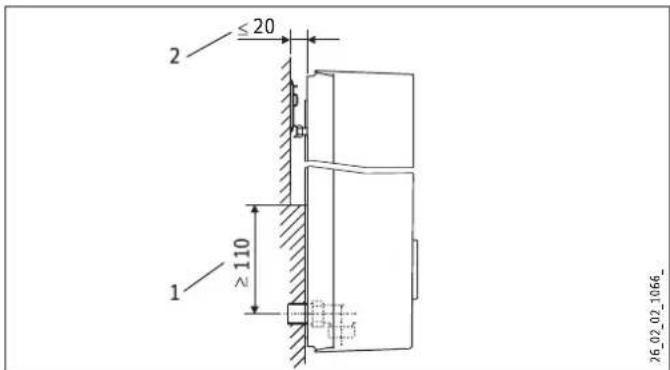

Installation bei Fliesenversatz

1 Mindestauflage des Gerätes
2 Maximaler Fliesensversatz

Justieren Sie den Wandabstand und verriegeln Sie die Rückwand mit dem Befestigungsknebel durch eine Rechtsdrehung um 90^

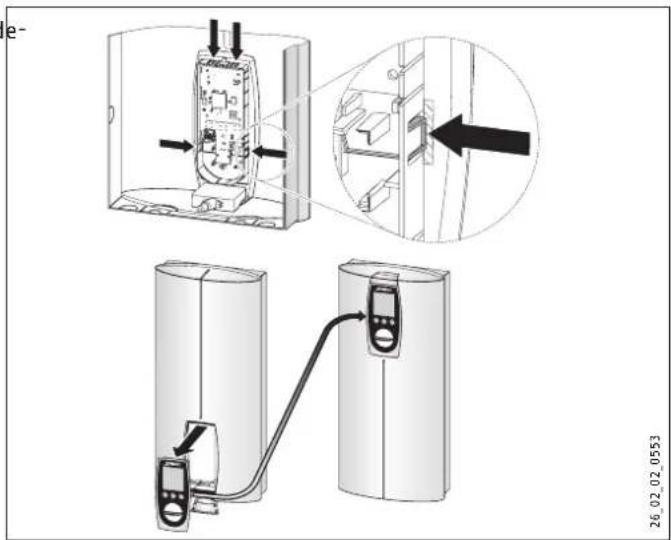

Gedrechte Gerätekappe

Die Gerätekappe kann bei einer Untertischmontage gedreht werden.

Demontieren Sie das Bedienteil aus der Gerätekappe, indem Sie die Rasthaken drücken und das Bedienteil herausnehmer.
Drehen Sie die Gerätekappe (nicht das Gerät) und montieren Sie das Bedienteil wieder, bis alle Rasthaken einrasten. Beim Einrasten der Rasthaken müssen Sie an der Innenseite der Gerätekappe gegenüber (schraffierter Bereich).

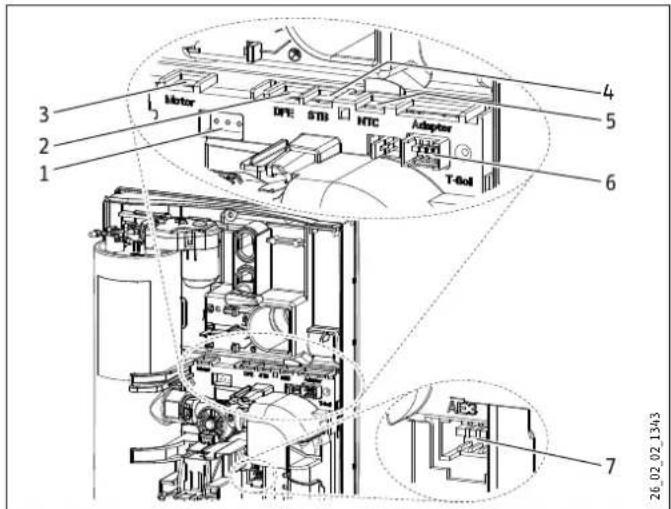

- Stecken Sie das Sollwertgeberkabel auf die Elektronik (siehe Kapitel „Inbetriebnahme / Erstinbetriebnahme").
Hängen Sie die Gerätekappe unter ein und schwenken Sie sie oben auf die Rückwand.
Schiebern Sie für einen richtigen Sitz der umlaufenden Rückwandddichtung die Kappe etwas vor und darüber.
Verschrauben Sie die Gerätekappe.

Betrieb mit vorgewärmtem Wasser

Mit dem Einbau einer Zentral-Thermostatatur wird die maxi- male Zulauftemperatur begrenzt (siehe Kapitel „Gerätebeschreibung / Zubehor").

11. Inbetriebnahme

WARNING Stromschlag

Die Inbetriebnahmearfurdurch einenFachhandwerker unter derBeachtung der Sicherheitsvorschriftenerfolgen.

11.1 Erstinbetriebnahme

Offnen Sie das Kreuzstück.

on

26.02_02_0554

• Offnen und schlieben Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind.
  Fuhren Sie eine Dichteitskontrolle durch.
  Aktivieren Sie den Sicherheitsschalter (AE 3) indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktiviertem Sicherheitsschalter ausgeliefert).
• Stecken Sie den Stecker vom Sollwertgeberkabel auf die Elektronik.
  Montieren Sie die Kappe und befestigen Sie diese mit der Schraube.
  Schalten Sie die Netzspannung ein.
  Prufen Sie die Arbeitsweise des Gerätes.
  Ziehen Sie die Schutzfolie von der Bedienblende ab.

Übergabe des Gerätes

Erklaren Sie dem Benutzer die Funktion des Gerätes und manchen Sieihn mit dem Gebrauch des Gerätes vertraut.

Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Sachschaden

Nach Unterbrechung der Wasserversorgung muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden, damit das Blankdraht-Heizsystem nicht zerstört wird.

Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten.
Offnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zulauflei-tung luftfrei sind.
Schalten Sie die Netzspannung wieder ein.

12. Kundendienstmodus

D0000046159

Offnen Sie die Gerätekappe und hangen diese seitlich an die Rückwand.

2602020556

1 Servicetaste zum Aktiveren und Deaktivieren des Kundendienstmodus

Symbolerklarung

1 x drucken START

1x drucken ENDE

Einstellungen / Abfrage wechseln

INSTALLATION

Außerbetriebnahme

Im Kundendienstmodus ist ein Abruf und / oder Änderung der Sollwerttemperatur mit der Taste M (60 °C) möglich.

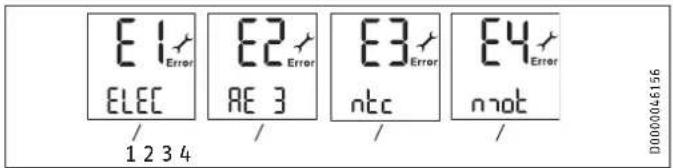

Error-MENU abfragen

Das Error-Menu entscheidn nur, wenn Fehler im Gerat vorhanden sind.

1 Symbol elektronische Baugruppe
Tauschen Sie die elektronische Baugruppe.
2 Symbol Sicherheitskreis
Überprüfen Sie die Verbindung vom AE 3, tauschen Sie ggf. den AE 3.
3 Symbol Auslaufhürler
Überprüfen Sie die Verbindung vom Auslaufhürler, tauscher Sie ggf. den Auslaufhürler.
4 Symbol Motorventil
Überprüfen Sie die Verbindung vom Motorventil, tauschen Sie ggf. das Motorventil.

Control-Menu abfragen

1 Symbol Zulauftemperatur, zeit die aktuelle Zulauftemperatur (Anzeige 1.0^ bei fehlerhaftem Sensor).
2 Symbol Auslauftemperatur, zeit die aktuelle Auslauftemperatur (Anzeige 65.0^ bei fehlerhaftem Sensor).
3 Symbol Volumenstrom, zeit den aktuellen Volumenstrom.
4 Symbol Leistungsaufnahme, zeit die aktuelle Leistungsaufnahme.

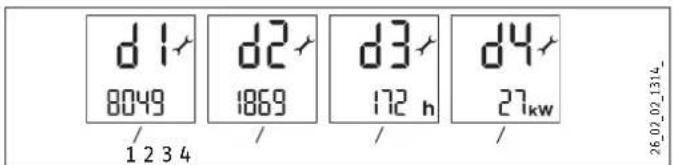

Geratedaten-Menu abfragen

1 Symbol Kundendienstcode, Information fur den Kundendienst.
2 Symbol Betriebsdauer am Netzanschluss, akkumulierte Betriebsdauer in Tagen.
3 Symbol Heizstunden, akkumulierte Heizdauer in Stunden.
4 Symbol Maximalleistung Der angezeigte Wert kann bei Netzspannungen umgleich 400 V um eine kW von der Nennleistung abweichen.

Verbruhschutz einstellen

Verwenden Sie diesen Verbruhschutz z. B. in Kindergarten, Krankenhausern usw. Die hier eingestellte Temperatur ist gleichzeitig die Obergrenze für die Temperatureinstellung der Kindersicherung (siehe Kapitel „Einstellungen am Gerät").

Einstellbereich: 21 - 60 °C

Einstellungsempheflung 43°C

Hinweis

Der eingestellte Verbrühschutz kann nur durch einen Fachhandwerker verändert werden. Es erfolgt keine Änderung mit gleichzeitigem Drucken der M + i-Taste.

13. Außerbetriebnahme

Trennen Sie das Gerät allpolig vom Netzanschluss.
Entleeren Sie das Gerät (siehe Kapitel „Wartung").

14. Störungsbehebung

WARNING Stromschlag

Zur Kontrolle des Gerätes muss die Netzspannung am Gerät anliegen.

Steckverbindungen auf der Elektronik

1 Diagnoseampel (3 LEDs)
2 Volumenstrom-Sensor DFE
3 Motorventil
4 Sicherheitstemperaturbegrenzer STB
5 Auslaufhler NTC
6 Sollwertgeber T-Soll
7 Sicherheitsschalter AE 3; Steckverbindung ist durch Rastnase gesichert.

Anzeigemöglichkeiten der Diagnoseampel (LED)
	rot leuchtet bei Störung
	gelb leuchtet bei Heizbetrieb
	grün blinking: Gerät am Netzanschluss
Störung	Ursache	Diagnoseampel	Behebung
Das Gerät heizt nicht auf / die Solltempera-tur wird nicht erreicht.	Es liegt keine Netzspannung an.	keine LED leuchtet	Überprüfen Sie die Sicherung in der Hausinstallation.
	Der Sicherheitsschalter (AE3) hat ausgelöst.	keine LED leuchtet	Beseitigen Sie die Fehlerursache.Schützen Sie das Heizsystem vor Überhitzung, indem Sie ein dem Gerät nach-geschalte des Entnahmeventil eine Minute offen. Dadurch wird das Heizsystem abgekühlt.Aktivieren Sie den Sicherheitsschalter, indem Sie den Knopf am Sicher-heitsschalter eindrücken (siehe auch Kapitel „Erstinbetriebnahme").
	Die Elektronik ist defekt.	keine LED leuchtet	Überprüfen Sie die Elektronik, gegebenenfalls tauschen.
	Eine Phase ist ausgefallen.	grüne LED blinkt, gelbe LED ein	Überprüfen Sie die Sicherung in der Hausinstallation.
	Die Zulauftemperatur ist >55 °C.	grüne LED blinkt, rote LED leuchtet	Begrenzen Sie die Zulauftemperatur.
	Der Volumenstrom-Sensor (DFE) ist defekt oder nicht auf-vesteckt.	grüne LED blinkt, gelbe LED aus	Überprüfen Sie die Verbindung des Volumenstrom-Sensors und tauschen Sie die-sen ggf. aus.
	Das Heizsystem ist defekt.	grüne LED blinkt, gelbe LED ein	Überprüfen Sie das Heizsystem und tauschen Sie这点es ggf. aus.
	Der Einlaufsensor ist defekt.	grüne LED blinkt, rote LED leuchtet	Tauschen Sie die Elektronik.
	Der Auslaufsensor ist defekt.	grüne LED blinkt, rote LED leuchtet	Überprüfen Sie die Verbindung des Auslauf sensors und tauschen Sie这点en ggf. aus.
	Ein Fehler in der Sicherheits-elektronik.	grüne LED blinkt, rote LED nur bei Entnahme	Stcken Sie das Verbindungskabel vom Sicherheitsschalter auf und überprüfen Sieden Sicherheitsschalter.
	Ein loses oder defektes Verbin-dungskelb zum Sollwertgeber.	grüne LED blinkt	Stcken Sie das Verbindungskabel vom Sollwertgeber auf und überprüfen Sie dasVerbindungskabel.
	Der Sollwertgeber ist defekt.	grüne LED blinkt	Überprüfen Sie den Sollwertgeber und tauschen Sie这点en ggf. aus.
	Die Kindersicherung und/oder Temperaturbegrenzung ist aktiviert.	grüne LED blinkt	Deaktivieren Sie die Temperaturbegrenzung.
Das Display im Gerät ist komplett aus.	Ein loses Verbindungskabel zum Sollwertgeber.	grüne LED blinkt	Stcken Sie das Verbindungskabel am Sollwertgeber auf und überprüfen Sie dasVerbindungskabel.
	Die Bedieneleuktronik ist defekt.	grüne LED blinkt	Überprüfen Sie das Bedienteil und tauschen Sie这点es ggf. aus.
Der Volumenstrom ist zu gering.	Der Duschkopf / die Strahlreg-ler sind verkält.		Entkalken oder erneumann Sie gegebenenfalls den Duschkopf / die Strahlregler.
	Das Sieb ist verschmutzt.		Reinigen Sie das Sieb.
Der Sollwert ist nichtHigher als 43 °C oder eine andere Solltem-peratur einstellbar.	Ein dynamischer Verbrühschutz ist aktiviert.	grüne LED blinkt	Der dynamische Verbrühschutz wird 2 Minuten nach Zapfung wieder aufgehoben.
Kurzzeitig kaltes Was-ser bei der Entnahme.	Der Volumenstrom (< 2 l/min) ist zu gering.		Das Gerät Goes automatisch wieder in Betrieb, wenn ein Volumenstrom >2,5 l/minvorhanden ist.
	Die Luftferkennung erfasst Luftim Wasser und schaltet dieHeizleistung kurzzeitig ab.		Das Gerät Goes nach einer Minute wieder in Betrieb.

15. Wartung

WARNING Stromschlag

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Gerat entleeren

Das Gerät konnen Sie für Wartungsarbeiten oder zum Schutz vor Frost entleeren.

VORSICHT Verbruhlung

Beim Entleeren des Gerätes kann heißes Wasser austreten.

Schlieben Sie das Absperrentil in der maltwasser-Zulaufleitung.
Offnen Sie die alle Entnahmeventile.
Lösen Sie die Wasseranschlüsse vom Gerät.
Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrieren und Schäden verursachen kann.

16. Technische Daten

16.1 Maße und Anschlüsse

b02	Durchführung elektrische Leitungen I
c01	Kaltwasser Zulauf	Außengewinde	G 1/2 A
c06	Warmwasser Auslauf	Außengewinde	G 1/2 A

Alternative Anschlussmöglichkeiten

b02 Durchführung elektrische Leitungen I
b03 Durchführung elektrische Leitungen II
b04 Durchführung elektrische Leitungen III

16.2 Elektroschaltplan

3/PE 380 - 415V

1 Leistungselektronik
2 Blankdraht-Heizsystem
3 Sicherheitstemperaturbegrenzer
4 Sicherheitsschalter

Vorrangschaftung mit Lastabwurfrelais (LR 1-A)

siehe auch Kapitel „Gerätebeschreibung / Zubehör"

1 Steuerleitung zum Schaltschutz des 2. Gerätes (z. B. Elektrospeicherheizgerät).
2 Steuerkontakt öffnet beim Einsatz des Durchlauferhitzers.

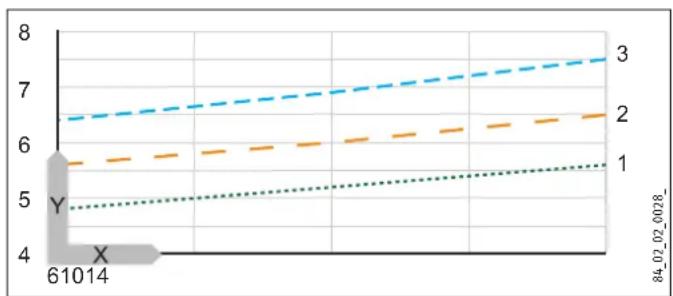

16.3 Mischwassermenge / Auslaufmenge

Die Werte sind auf eine Nennspannung von 400V bezogen. Die Mischwassermenge bzw. Auslaufmenge ist abhängig vom vorhandenen Versorgungsdruck und der tatsächlich anliegenden Netzspannung.

Nutztemperatur ca. 38^ in der Dusche, fur Handwäsche, Wannenfüllung etc.

Auslauftemperatur ca. 60^ für die Kuchensprü und bei Einsatz von Thermostatarmaturen.

X Kaltwasser Zulauftemperatur in ^ C

Y Mischwassermenge / Auslaufmenge in l/min
1 18 kW
2 21 kW
3 24 kW

16.4 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit, siehe „Datentabelle".

Normangabe bei15 °C			20 °C			25 °C
Spez.Wider-standρ ≥	Spez. Leitfähig-keit σ ≤		Spez.Wider-standρ ≥	Spez. Leitfähig-keit σ ≤		Spez.Wider-standρ ≥	Spez. Leitfähig-keit σ ≤
	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m
900	111	1111	800	125	1250	735	136	1361
1000	100	1000	890	112	1124	815	123	1227
1100	91	909	970	103	1031	895	112	1117
1200	83	833	1070	93	935	985	102	1015
1300	77	769	1175	85	851	1072	93	933

16.5 Druckverluste

Armaturen

Druckverlust der Armaturen bei Volumenstrom 10 U/min
Einhandmischer, ca.	MPa	0,04 - 0,08
Thermostatarmatur, ca. MPa	0,03 - 0,05
Handbrause, ca.	MPa	0,03 - 0,15

Rohrnetz-Dimensionierungen

Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1 MPa empfohlen.

16.6 Störfallbedingungen

Im Störfall konnen in der Installation kurzfristig Belastungen von maximal 80^ bei einem Druck von 1,0 MPa aufreten.

16.7 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrekanter Produkte (ErP).

DHE 18 SLi 25 A DHE 18/21/24 SLi DHE 27 SLi
227492 227493	227494
Hersteller		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofil		S	S	S
Energieeffizienzklasse		A	A	A
Jährlicher Stromverbrauch	kWh	479	479	473
Energetischer Wirkungsgrad	%	39	39	39
Temperatureinstellung ab Werk	°C	60	60	60
Schalleistungspegel	dB(A)	15	15	15
Besondere Hinweise zur Effizienzmessung		keine	Angaben bei Pmax.	keine

16.8 Datentabelle

		DHE 18 SLi 25 A			DHE 18/21/24 SLi			DHE 27 SLi
			227492			227493			227494
Elektrische Daten
Nennspannung	V	380	400	415	380	400	415	380	400	415
Nennleistung	kW	16,2	18	19,4	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27	29,1
Nennstrom	A	24,7	26	27	27,6/31,4/33,3	29/33/35	30,1/34,3/36,3	37,1	39	40,5
Absicherung	A	25	25	32	32/32/35	32/32/35	32/35/40	40	40	40
Phasen				3/PE			3/PE			3/PE
Frequenz	Hz	50/60	50/60	50/-	50/60	50/60	50/-	50/-	50/-	50/-
Max. Netzimpedanz bei 50Hz	Ω	0,300	0,285	0,274	0,331	0,314	0,302	0,200	0,190	0,183
Spezifischer Widerstand ρ15 ≥ (bei θkalt ≤55°C)	Ω cm	900	900	900	900	900	900	900	900	900
Spezifische Leitfähigkeit σ15 ≤ (bei θkalt ≤55°C)	μS/cm	1111	1111	1111	1111	1111	1111	1111	1111	1111
Anschlüsse
Wasseranschluss				G 1/2 A			G 1/2 A			G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck	MPa			1			1			1
Max. Zulauftemperatur für Nacherwärnung	°C			55			55			55
Werte
Max. zulässige Zulauftemperatur	°C			65			65			65
Ein	l/min			>2,5			>2,5			>2,5
Volumenstrom für Druckverlust	l/min			5,2			5,2/6,0/6,9			7,7
Druckverlust bei Volumenstrom	MPa			0,04			0,04/0,06/0,08			0,1
Warmwasserdarbietung	l/min			9,2			9,2 / 10,7 / 12,3			13,8
Δθ bei Darbietung	K			28			28			28
Hydraulische Daten
Nenninhalt	I			0,4			0,4			0,4
Ausführungen
Anschlussleistung währbar							X			-
Temperatureinstellung	°C			20-60			20-60			20-60
Schutzklasse				1			1			1
Isolierblock				Kunststoff			Kunststoff			Kunststoff
Heizsystem Wärmerzeuger				Blankdraht			Blankdraht			Blankdraht
Kappe und Rückwand				Kunststoff			Kunststoff			Kunststoff
Farbe				weiß			weiß			weiß
Schutzart (IP)				IP25			IP25			IP25
Dimensionen
Höhe	mm			478			478			478
Breite	mm			225			225			225
Tiefe	mm			105			105			105
Gewichtete
Gewicht	kg			4,5			4,5			4,5

Garantie

Für außerhalb Deutschlands erworbene Geräte gelten nicht die Garantiebedingungen unserer deutschen Gesellschaften. Vielmehr kann in Ländern, in denen eine unserer Tochtergesellschaften unsere Produkte vertreibt, eine Garantie nur von dieser Tochtergesellschaft erteilt werden. Eine solche Garantie ist nur dann erteilt, wenn die Tochtergesellschaft eigene Garantiebedingungen herausgegeben hat. Darüber hinaus wird keine Garantie erteilt.

Für Geräte, die in Ländern erworben werden, in denen keine unserer Tochtergesellschaften unsere Produkte vertreibt, erteilen wir keine Garantie. Etwaige vom Importeur zugesicherte Garantien bleiben hiervon unberührt.

Umwelt und Recycling

Bitte helfen Sie, unsere Umwelt zu schützen. Entsorgen Sie die Materialien nach der Nutzung gemäß nationalen Vorschriften.

OPERATION

VOORZICHTIG verbranding

Een veiligheidsklep is nicht vereist.

Info

Buitendienststellung

Menu Error opropen

13. Buitendienststellung

16. Technische gegevens

B Odswiezanie sie zim

14. Usuwanie usterek

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzmaden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.de

Verkauf Tel. [phone] | Fax [phone] | [e-mail]

Kundendienst Tel. [phone] | Fax [phone] | [e-mail]

Ersatzteilverkauf Tel. [phone] | Fax [phone] | [e-mail]

Australia

STIEBEL ELTRON Australia Pty. Ltd.
