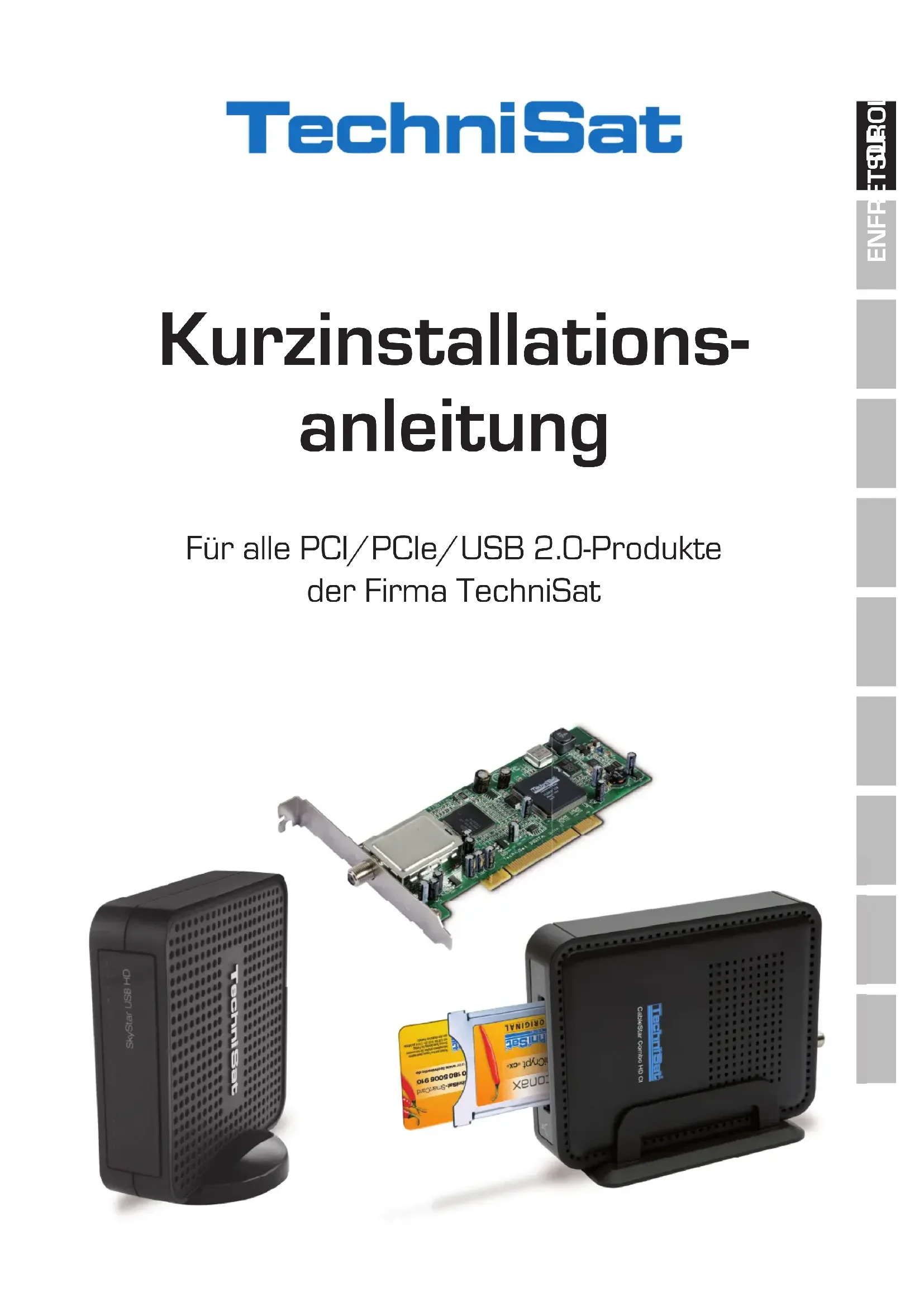

BEDIENUNGSANLEITUNG SkyStar S2 TECHNISAT

Kurzinstallations-anleitung

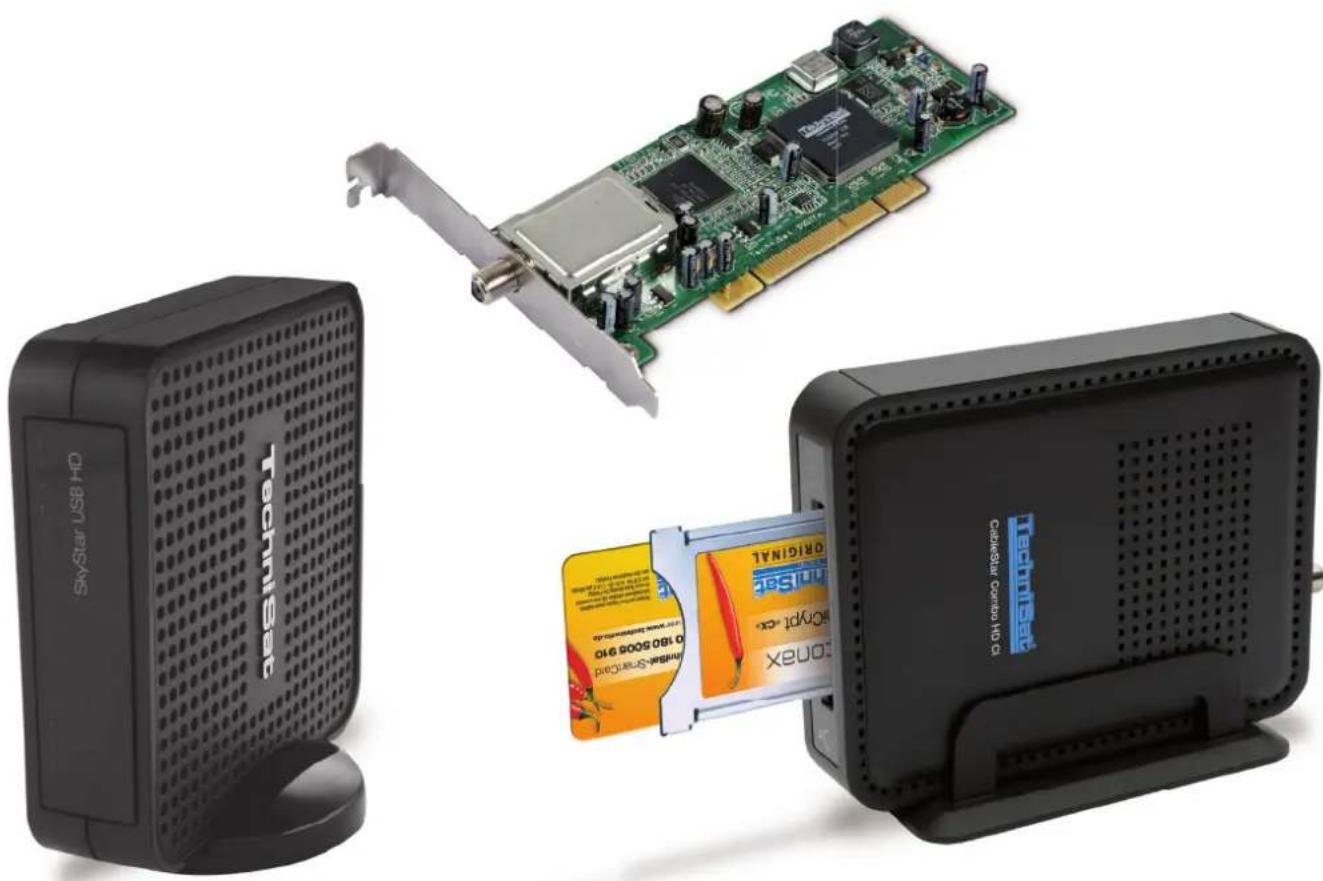

Für alle PCI/PCIe/USB 2.0-Produkte der Firma TechniSat

I. Einleitung 3

1. Beschreibung der TechniSat DVB-PC-TV-Produktreihe 3
   1.1 Beschreibung der PCI-Karten 3
   1.2 Beschreibung der PCI-Express-Karten 3
   1.3 Beschreibung der USB 2.0-Boxen/Sticks 3

2. Aktualität der gedruckten Hilfe 3

3. Konventionen these Benutzerhandbuches 3

II. Installation des DVB-PC-TV-Gerätes 3

1. Installation der PCI/PCIe-Karte 4
2. Installation der USB-Box / des USB-Sticks 5

III. Installation der Treiber- und Softwarekomponenten 5

1.Zusammenfassung 5
2.Installation der Treiber und Softwarepakete 5
3. Manuelle Installation des Treibers 10
4.Aktualisierung des Treibers 11
5. Linux 11

I. Einleitung

1. Beschreibung der TechniSat DVB-PC-TV-Produkte

1.1 Beschreibung der PCI-Karten

PCI-Karten sind Erweiterungskarten, die in einen PCI-Slot der Hauptplatine Ihr Computers eingesetzt werden.

1.2 Beschreibung der PCI-Express-Karten

PCI-Express-Karten sind Erweitungskarten, die in einen PCI-Express-Slot der Hauptplatine Ihrches Computers eingesetzt werden.

1.3 Beschreibung der USB 2.0-Boxen

USB 2.0-Boxen sind externe PC-Geräte, die mittels eines USB 2.0-Anschluss mit ihrem Computer verbunden werden.

2. Aktualität der gedruckten Hilfe

Die neueste Version finden Sie im Paket mit dem aktuellen Treiber und der Software. Sie können das aktuelle Treiber-/Softwarepaket auch von unserer Website http://www.technisat.com herunterlagen.

3. Konventionen desses Benutzerhandbuches

Zur Klarheit verwendet these Benutzerhandbuch die folgenden Konventionen:

Navigationspfade werden wie folgt dargestellt:

"Start" => "Programme" => "TechniSat DVB" => "Setup4PC"

Der in thisem Beispiel dargestellte Pfad startet Setup4PC.

II. Installation des DVB-PC-TV-Gerätes

Ohre PCI/PCIe Karte bzw. Ihr USB-Box/-Stick ist thisem Paket beigelegt.itte folgen Sie der Installationsanweisung Schritt fur Schritt.

Die Installationsanleitung finds Sie bereits auf der Installations-CD. Weiterhin finden Sie auf www.technisat.de FAQs, die Ihnen im Problemfall weiterhelfen können.

Der Software-Installationsvorgang erfordert einen Neustart des Systems.itte stellen Sie sicher, dass die Installations-CD nicht aus dem CD-Laufwerk entfernt wird, bis der Installationsvorgang abgeschlossen ist. Falls die CD nicht automatisch startet, fuhren Sieitte die auf der CD befindliche Datei "Start.exe" aus.

1. Installation der PCI / PCIe-Karte

Vorbereitung: Bevor Sie die PCI/PCIe-Karte einbauen, stellen Sieitte sicher, dass der Computer ausgeschaltet und vom Stromnetz getrennt ist. Ein am Stromnetz angeschlossener Computer während der Installation kann zu Schaden an Ihrtem PC oder DVB-PC-TV Gerät führen.

1.1 Öff nen Sie das Computergehäuse gemäß der Anweisungen ihrer PC-Anleitung.
1.2 Suchen Sie einen freien PCI / PCIe-Steckplatz für ihre PCI/PCIe-Karte. Entfernen Sieitte die PCI/PCIe-Slot-Abdeckung.(Abb.1)
1.3 Bevor Sie die PCI/PCIe-Karte berühren, entladen Sie ihren Körper von statischer Elektrizität, indem Sie ein geerdetes Teil wie beispelseweise die Metalloberfläche am Netzteil des Computers berühren. (Abb. 2)
1.4 Halten Sie die PCI/PCIe-Karte nur an den Außenseiten fest und schiben Sie sie nun vorsichtig in den Steckplatz, bis Sie an der richtigen Stellen einrastet. TechniSat übernimmt keine Haftung für Schäden, die durch fehlerhafte Installation entstanden sind. (Abb. 3)
1.5 PCIe-Karte: Die PCIe-Karte besteht einen Stromanschluss zur Stromversorgung. Wenn Sie die Karte nicht an die Stromversorgung anschließen, wird das Betriebssystem die PCIe-Karte nicht erkennen und sie steht Ihnen nicht für die Installation zur Verfügung. (Abb. 4 und 5)
1.6 Nachdem Sie das Computergehäuse wieder geschlossen haben, schreiben Sie Ihr TV-Kabel (Satellit, Kabel oder Antenne), Netzkabel und alle zuvor getrennten Kabel an. (Abb. 6)
1.7 Schalten Sie nun ihren Computer an. Windows erkennt eine neue Hardware und fragt Sie nach einem Treiber für die PCI/PCIe-Karte. Legen Sie die mitgelieferte Installations-CD ein und starten Sie die Installationsroutine.

2. Installation der USB-Box / des USB-Sticks

1.1 a Verbinen Sie die USB-Box mittels des mitgelieferten USB-Kabels mit Ihr dem Computer.
1.1 b Ihr den USB-Stick konnen Sie direkt in einen freien USB-Anschluss installieren.
1.2 Schlieben Sie das beiliegende Netzkabel an die USB-Box an.
1.3 Schließen Sie Ihr TV-Kabel (Satellit, Antenne oder Kabel) an die USB-Box den USB-Stick an.

1.4 Schalten Sie nun ihren Computer an. Windows erkennt eine neue Hardware und fragt Sie nach einem Treiber für die PCI/PCIe-Karte. Legen Sie die mitgelieferte Installations-CD ein und starten Sie die Installationsroutine.

III. Installation der Treiber- und Softwarekomponenten

1. Zusammenfassung

Dieses Kapitel beschreiben als Beispiel die Installation eines SkyStar USB HD unter dem Betriebssystem Windows 7 Ultimate x86. Bei anderen von diesen Produktantustützten Betriebssystem ist der Installationsvorgangähnlich.

2. Installation der Treiber und Softwarepakete

Mit einem Klick auf die Schaltfläche „Installation" im Autostart-Dialog starten Sie die Installation von Treiber und Software.

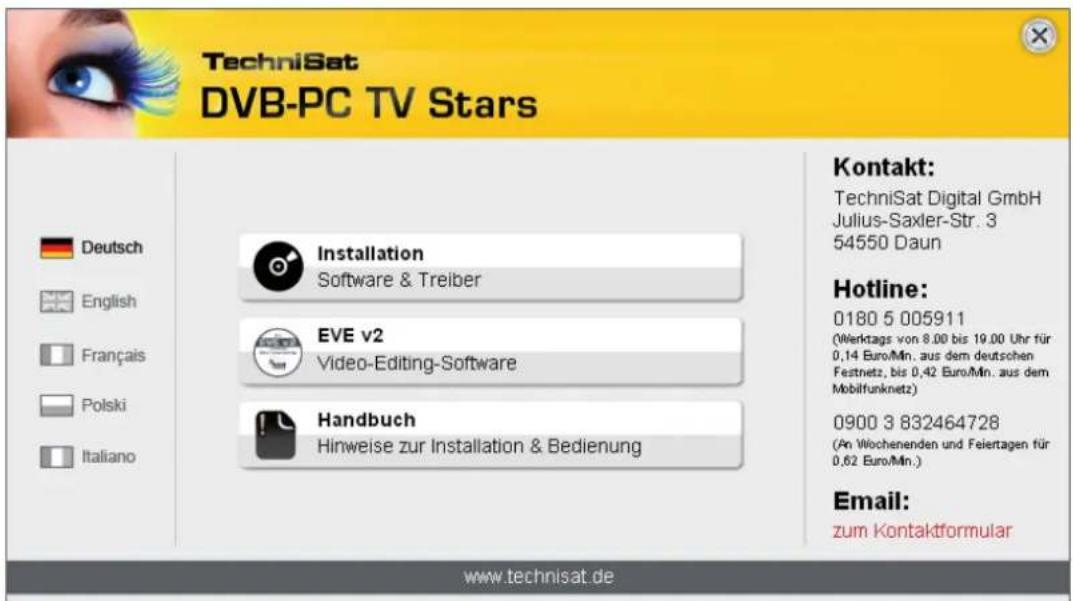

Abbildung 1: DVB-PC TV-Installationsbildschirm

Durch einen Klick auf die Schaltfläche "Handbuch" finds Sie die aktuellen Bedienungshandbücher in mehreren Sprachen.

Falls dieser Bildschirm nicht erscheint, können Sieihn manuell durch Ausführren der Datei "Start.exe" auf Ihrer Installations-CD starten.

Installation der DVB-PC TV Stars-Anwendungen

Wenn Sie das Setup unter Windows Vista oder Windows 7 starten, entscheidt das Fenster „Benutzerkontensteuerung" (Abb. 2):

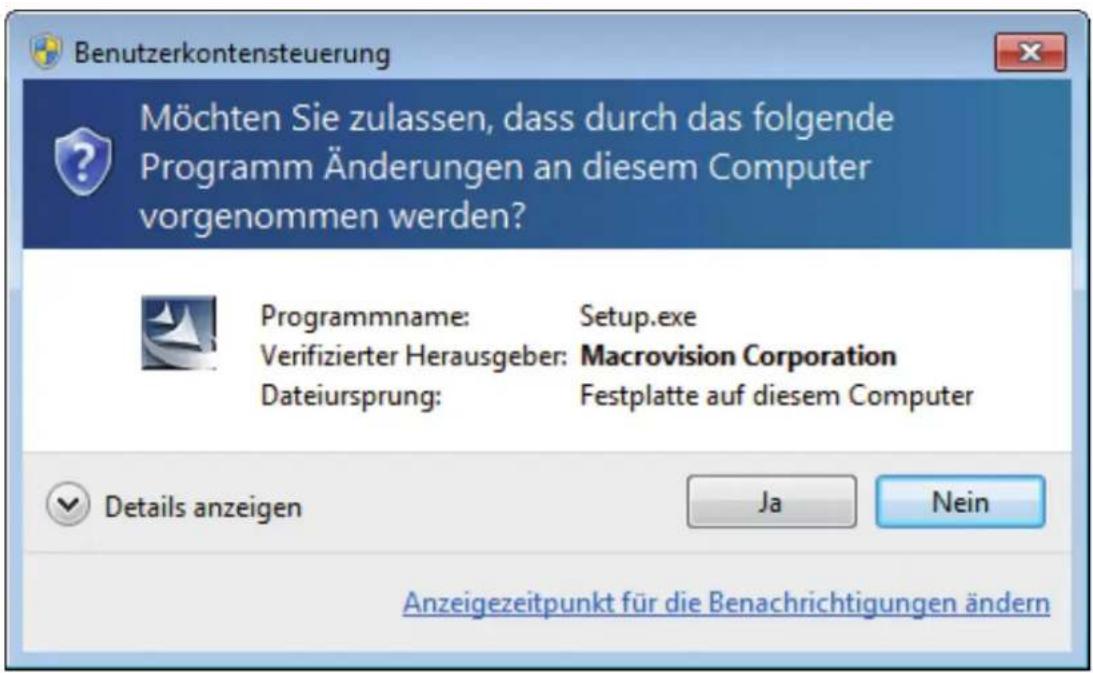

Abbildung 2: Benutzerkontensteuerung unter Windows 7

Bestätigen Sie diese Meldung durch Klicken auf „Ja". Wenn Sie auf „Nein“ klicken, wird der Setup-Vorgang abgebrochen und die Installation von Treiber und Software wird nicht fortgesetzt.

Zuerst wird das Sprachmenü angezeigt. Wahlen Sie hier die gewünschte Sprache (z.B. Deutsch) und klichen Sie auf „Weiter“. (Abb 3)

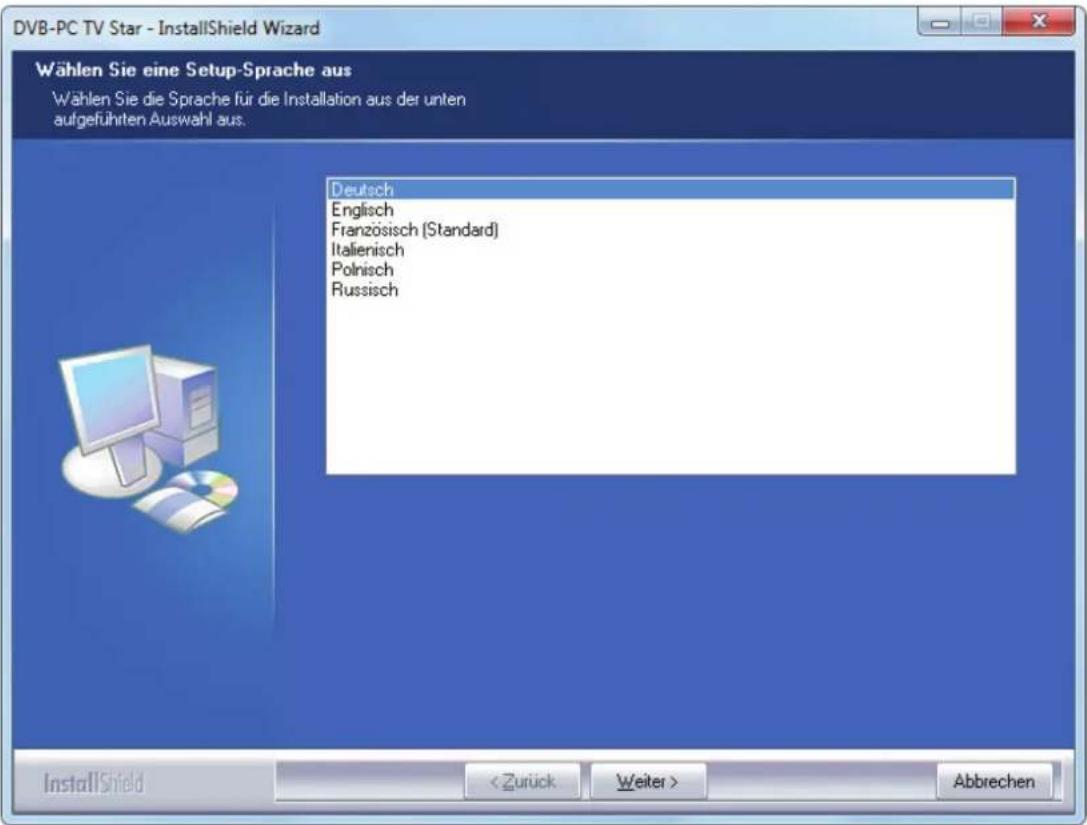

Abbildung 3: Wahl der Setup-Sprache

Der Installer startet nun die automatische Treiberinstallation für Ihr TechniSat DVB-PC-TV-Stars-Gerät. Wenn Sie bereits alterse Versionen der TechniSat DVB-PC-TV-Stars-Treiber und -Software installiert haben,actualisiert das Setup das System automatisch mit dem neuesten Treiber.

Während der Treiberinstallation öffnet sich das unter abgebildete Fenster „Windows-Sicherheit" (Abb. 4)

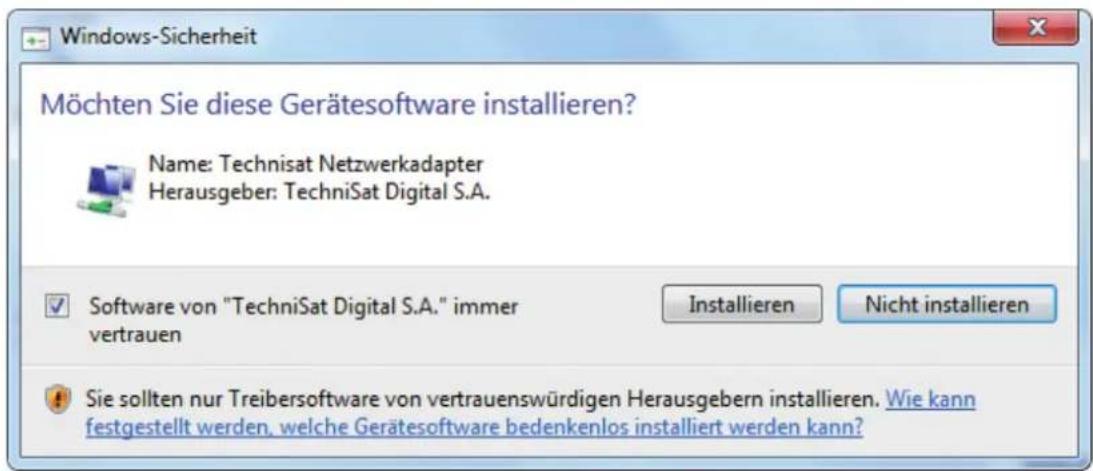

Abbildung 4: Windows-Sicherheit

Klichen Sie auf „Installieren“, um die Treiberinstallation auszuführen.

Nun folgt die Installation der Softwarekomponenten.
Klicken Sie auf „Weiter“, um fortzufahren. (Abb.5)

Abbildung 5: Willkommen

Lesen Sie die Lizenzvereinbarung für TechniSat DVB-PC-TV-Star und klichen Sie auf „Ja“, wenn Sie dieser zustimmen. (Abb.6)

Verwenden Sie den voreingestellten Ordner oder klichen Sie auf „Durchsuchen“, um den gewünschten Zielpfad des Programms auszuwahlen. Klichen Sie auf „Weiter“, um fortzufahren. (Abb. 7)

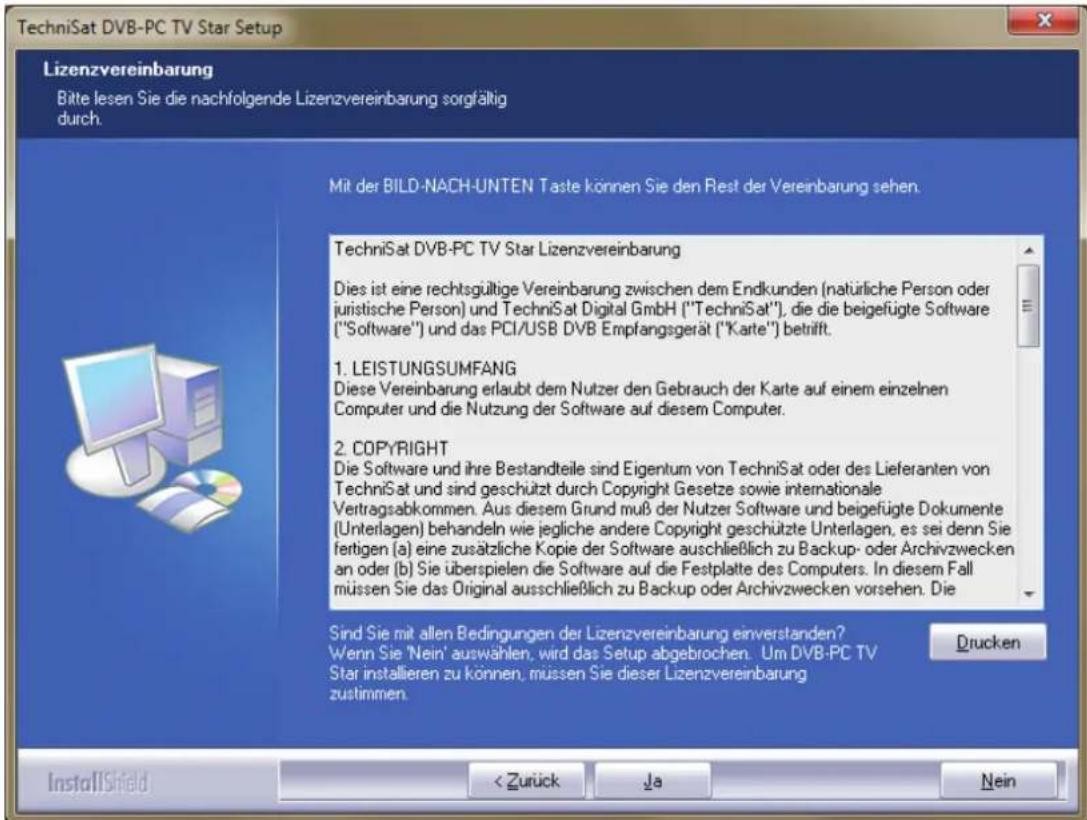

Abbildung 6: Software-Lizenzvereinbarung

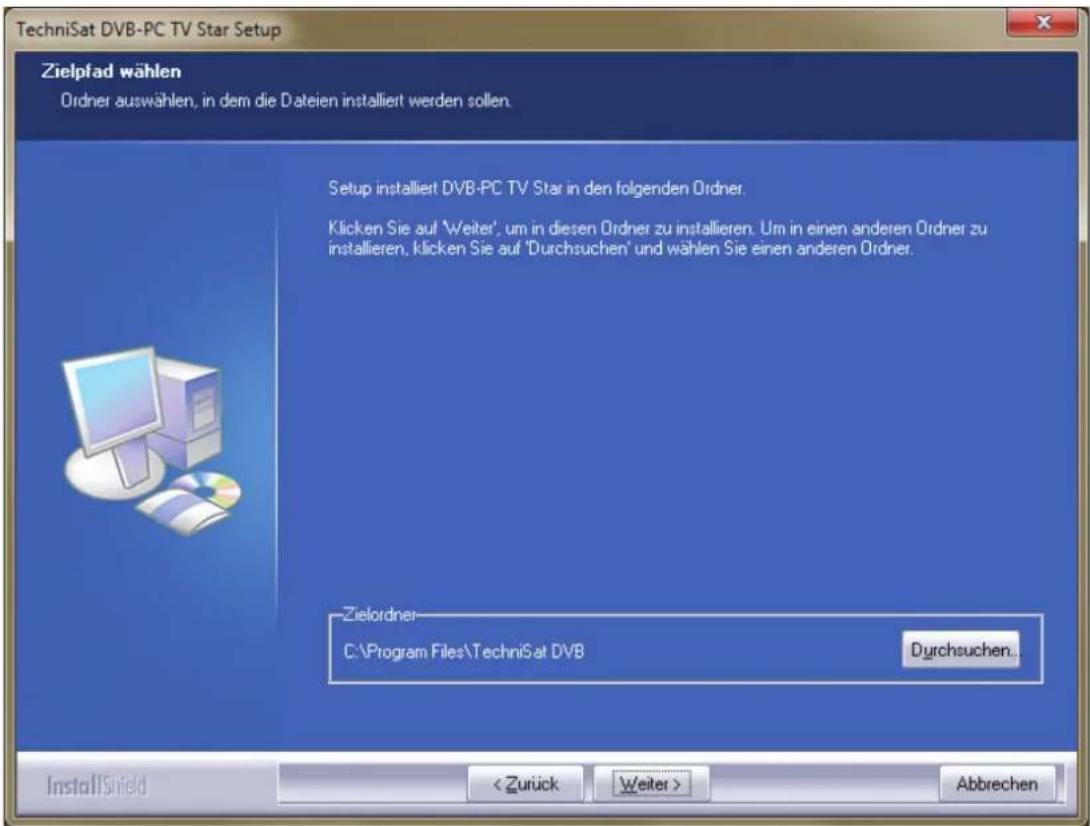

Abbildung 7: Wahl des Zielpfads

Klicken Sie auf „Weiter“, um fortzufahren. Das Setup installiert nun die Software. Schreiben Sie die Software- und Gerätetreiber-Installation durch Klicken auf „Fertig stellen“ ab und starten Sie ihren Computer neu.

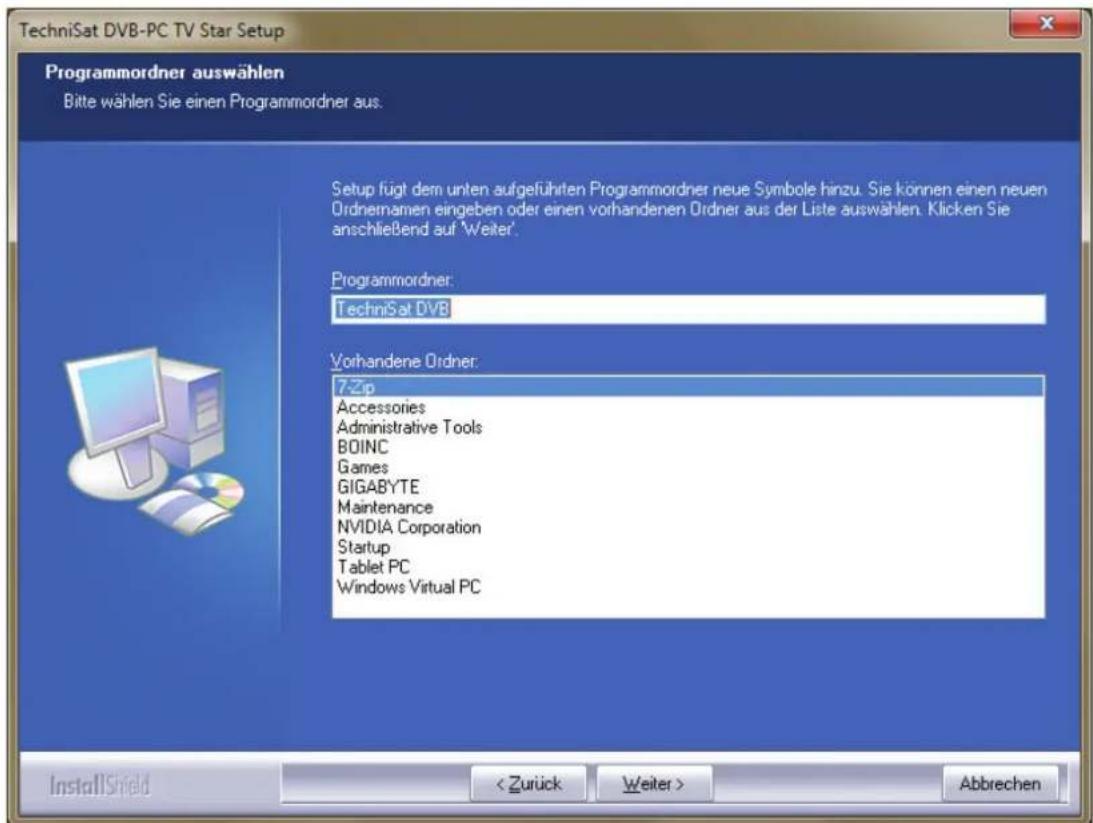

Abbildung 8: Auswahl des Programmordners

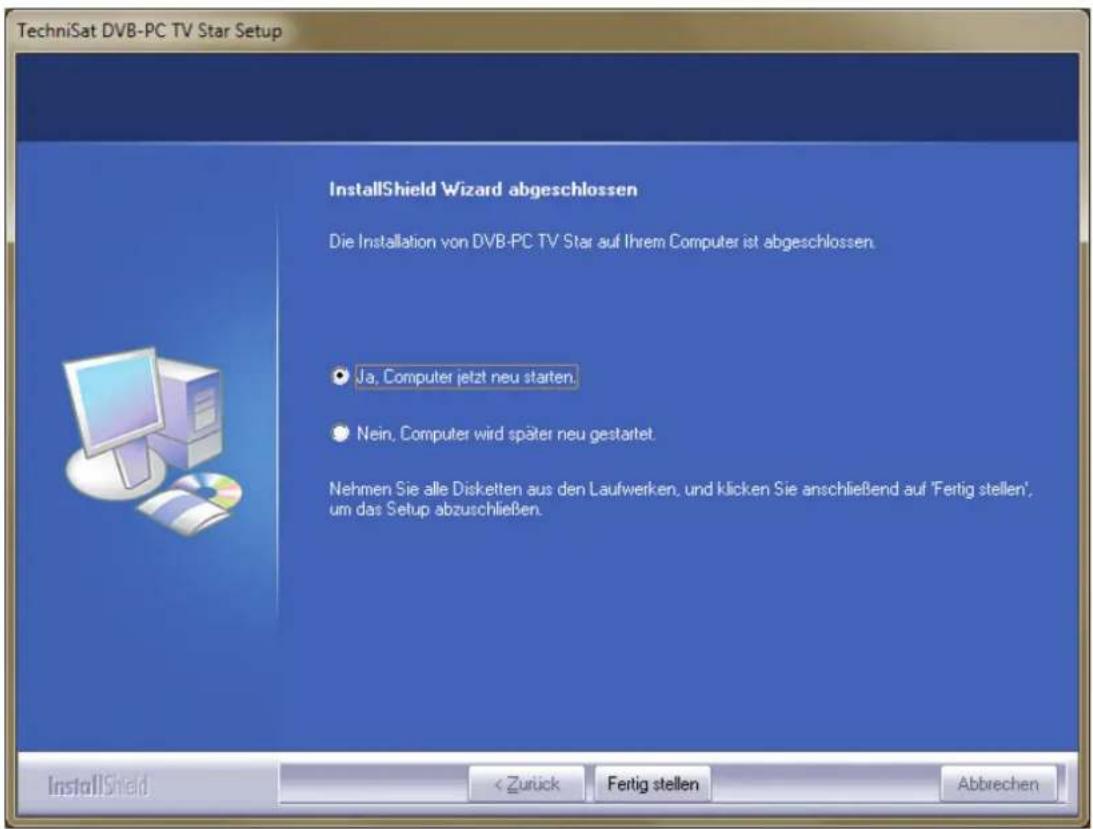

Abbildung 9: Setup abgeschlossen

3. Manuelle Installation des Treibers

Wenn Sie für ihre TechniSat DVB-PC TV Stars-Geräte bereits eine vorherige Version des Treibers bzw. der Software installiert haben, informieren Sie sich unter Punkt III. 3.

Der Hardware-Installationsassistant startet nur, wenn Windows ein neuen Gerät erkennt, für welches noch kein Treiber installiert wurde. Wenn mehrere DVB-PC TV Stars-Geräte an Ihr System angeschlossen sind, öffnet sich für jeder Gerät der Assistant „Neue Hardware gefunden". Sie müssen für jeder Gerät einen eigenen Treiber installieren. Sobald der letzte Gerätetreiber installiert ist, können Sie mit der Installation der Software beginnen.

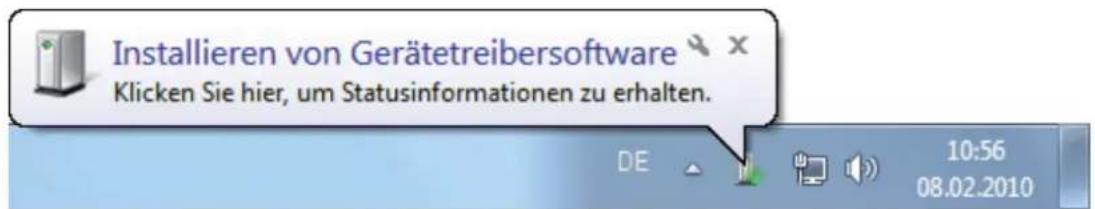

Abbildung 10: Neue Hardware gefunden

Zur Installation der Softwarepakete für ihre Produkte benötigen Sie Administratrorrechte. Stellen Sie in den „Benutzerkonten“ sicher, dass Sie Administratrorrechte besitzen.

Sie können entweder zuerst die Gerätetreiber manuell installieren und danach die Software, oder die Treiber automatisch durch die Software-Installationsroutine installieren halten. Weniger erfolgenen Benutzern empfehlen wir die automatische Installation der Treiber durch die Software-Installationsroutine.

Windows 7ucht automatisch zuerst online nach Treibern. Wenn Sie die Installations-CD einlagen,ucht Windows 7 nach dem richtigen Gerätetreiber für Ihr TechniSat-Gerät und installiertihn.

Falls bei diesen Vorgang ein Problem auftritt, informieren Sie sich in den FAQ (häufiggestellten Fragen) auf unserer Webseite.

4. Aktualisierung des Treibers

Wenn Sie mehrere TechniSat PCI-, PCI-Express- oder USB-Geräte installiert haben, müssen Sie die Treiber für jeder einzelnige Gerätactualisieren.

Wenn Sie die Datenempfangsanwendung Server4PC installiert haben, müssen Sie sie nach dem Systemstart schreiben, bevor Sie ihre Softwareactualisieren. Das Server4PC-Programmzeichen befindet sich in der Windows-Taskleiste.

Abbildung 11: Server4PC an der Systemanzeige

Starten Sie nun die Softwareinstallation. Der Software-Installationsassistent aktualisiert automatisch die Treiber aller installierten Geräte und das Softwarepaket. Nun führt die Software-Installationsroutine den{nachsten Schritt aus.

5. Linux

TechniSat unterstützt die Bemühungen der Linux-Entwicklungsgemeinde und die meisten unserer Produkte werden innerhalb des Video-4-Linux Frameworks unterstützen (www.linuxtv.org).itte beachten Sie, dass TechniSat fur diese Treiber keinen Support oder Garantie leisten kann und die Benutzung eigenverantwortlich geschieht

TechniSat

TechniSat Digital GmbH

TechniPark

D-54550 Daun/Vulkaneifel
