DR 56+ DAB+/Bluetooth Autoradio-Adapter Bedienungsanleitung / Manual Deutsch / English / Français / Italiano2 Deutsch Inhaltsverzeichnis

4. Verbindung des DR56+ mit dem Autoradio .........................................8

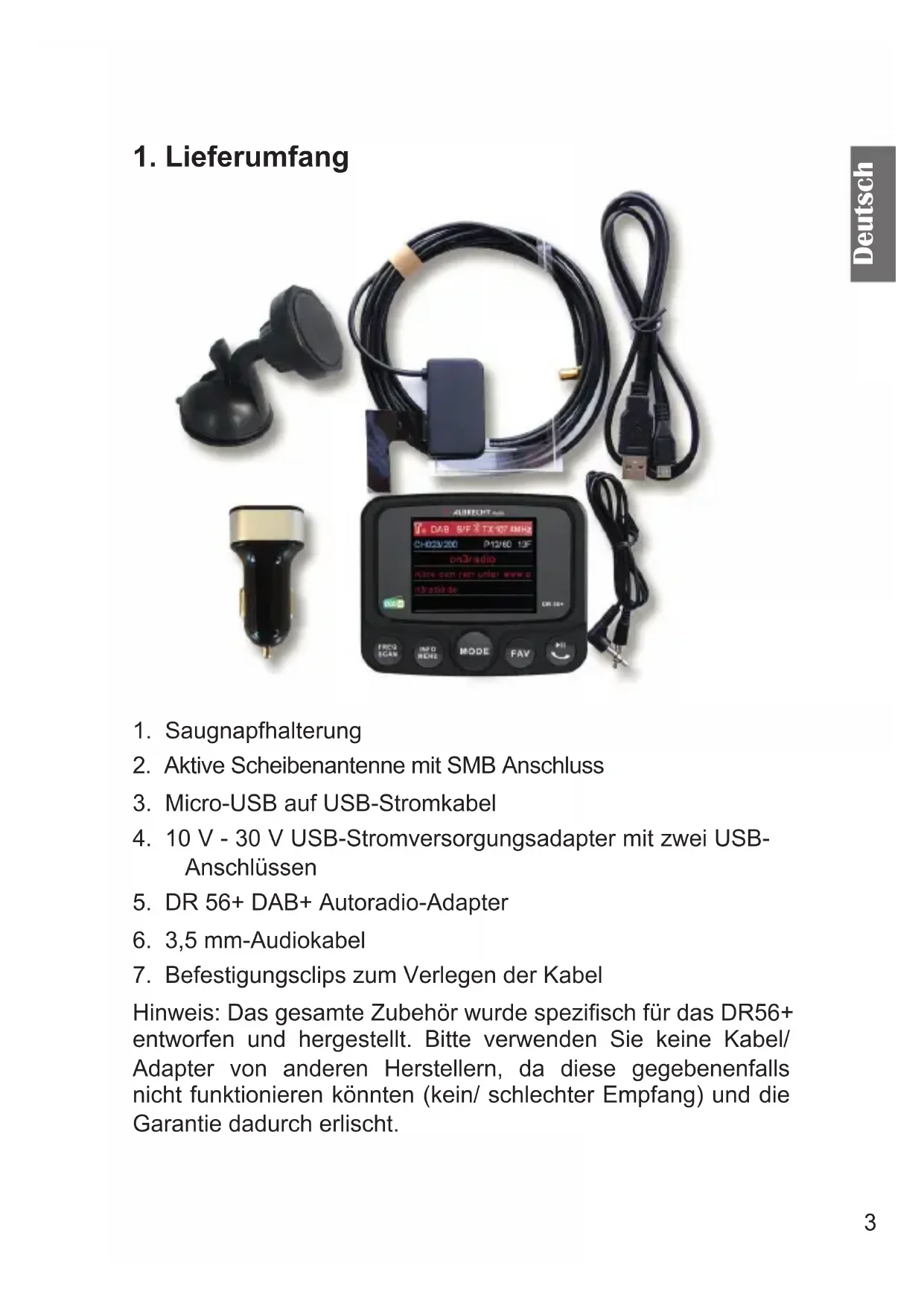

1. Saugnapfhalterung

2. Aktive Scheibenantenne mit SMB Anschluss

3. Micro-USB auf USB-Stromkabel

4. 10 V - 30 V USB-Stromversorgungsadapter mit zwei USB-

5. DR 56+ DAB+ Autoradio-Adapter

6. 3,5 mm-Audiokabel

7. Befestigungsclips zum Verlegen der Kabel

Hinweis: Das gesamte Zubehör wurde spezisch für das DR56+ entworfen und hergestellt. Bitte verwenden Sie keine Kabel/ Adapter von anderen Herstellern, da diese gegebenenfalls nicht funktionieren könnten (kein/ schlechter Empfang) und die Garantie dadurch erlischt.4 Deutsch

2. Bedienelemente und Anschlüsse5

Deutsch Beschriftung Funktion

Drücken zum Einschalten Lang drücken zum Ausschalten (Standby)

Antenna SMB-Buchse für die DAB/DAB+-Antenne

Magnetische Montageplatte

FREQ SCAN Einstellen der UKW-Übertragungsfrequenz Lange drücken um einen DAB Suchlauf durchzuführen

INFO MENU Drücken, um die DAB Senderliste aufzurufen Lange drücken um das Menü aufzurufen

MODE Lautstärke Drehen, um zu navigieren Drehen, nächster / vorheriger Sender / Titel Drücken um die Auswahl zu bestätigen Drücken, um den Modus zu wechseln Lang drücken, und danach drehen um die Lautstärke einzustellen

FAV Drücken, um die Favoritenliste zu öffnen Lang drücken, um einen Favoriten zu speichern

Wiedergabe/Pause Bluetooth/SD-Player Telefon Taste 1 x annehmen / au egen, 2 x ablehnen Lang drücken, um das Display zu dimmen

Mic Eingebautes Mikrofon für die Freisprechfunktion

3. Vor der ersten Verwendung:

1. Befestigen Sie den DR 56+ Autoradioadapter mit der

im Lieferumfang enthaltenen Saugnapfhalterung an der Windschutzscheibe.

2. Verbinden Sie das eine Ende des USB-Stromkabels mit der

Micro-USB-Buchse auf der rechten Seite des DR 56+ und das andere Ende mit dem USB-Stromversorgungsadapter. Stecken Sie die USB-Stromversorgung in den Zigarettenanzünder Ihres Autos.

3. Schließen Sie die mitgelieferte Antenne am

Antenneneingang auf der rechten Seite des DR 56+ an.

4. Schalten Sie das Gerät durch Drücken der Ein-/Standby-

Taste auf der Oberseite des Geräts ein, im Display erscheint das Albrecht-Logo. Beim Erstgebrauch sucht das Gerät automatisch nach allen empfangbaren DAB/ DAB+-Sendern und speichert diese im Senderspeicher des Geräts, bis ein weiterer DAB- Sendersuchlauf durchgeführt wird. Während des Sendersuchlaufs zeigt ein Balken den Fortschritt des Suchlaufs an.

5. Sollte der Sendersuchlauf nicht automatisch ausgeführt

werden, drücken Sie die Menü Taste lange und wählen Sie dann DAB-Suchlauf im Hauptmenü aus.

6. Sobald der Sendersuchlauf abgeschlossen ist, können Sie

jeden der gespeicherten DAB/DAB+-Radiosender durch drehen am ◄►-Knopf, einstellen.7 Deutsch 3.1. Montage der DAB+-Antenne

1. Verwenden Sie ein feuchtes Tuch, um die

Windschutzscheibe zu reinigen.

2. Die schwarze L-förmige Kupferfolie kleben Sie auf die

A-Säule (ohne Verkleidung) des Fahrzeugs. Achtung: vergewissern Sie sich zuerst, dass sich kein Airbag in Ihrer A-Säule bendet!

3. Entfernen Sie die Klebeschutzfolie des Antennenverstärkers

und kleben Sie ihn an die vorgesehene Stelle der Scheibe.

4. Nun kleben Sie die Folienantenne auf. Luftblasen

beseitigen Sie, indem sie diese mit leichtem Druck zum Rand hin herausstreichen.

5. Die Antenne sollte senkrecht und nicht waagerecht montiert

6. Verlegen Sie das Antennenkabel an der A-Säule entlang

bis zu der Stelle, an der das DR 56+ montiert werden soll.

7. Befestigen Sie die DAB-Antenne nicht über Heizdrähten,

an einer Stelle, an der die Sicht des Fahrers beeinträchtigt wird oder an einem Ort, an dem es zu Störungen durch8 Deutsch Metallbedampfung (Sonnenschutz) der Scheibe kommen kann. Dieser könnte sich nachteilig auf den Empfang auswirken.

4. Verbindung des DR56+ mit dem Autoradio

Sie können das Audiosignal entweder via UKW-Transmitter senden oder alternativ mit dem 3,5mm Audiokabel per Aux out (Audio out) Ausgang an Ihr Autoradio direkt übertragen. 4.1. Einstellen der UKW-Transmitter Frequenz

• Drücken Sie die “FREQ-Taste“ und drehen dann so lange den ◄►-Knopf, bis Sie eine gewünschte, freie Frequenz gefunden haben.

• Die Übertragungsfrequenz wird unten in der Mitte des Bildschirms als TX Frequenz (z.B. 107.0Mhz) während der Einstellung, sowie auch ständig ganz oben rechts auf dem Display, angezeigt.

• Der DAB+ Sendername wird per RDS an das Autoradio übermittelt (falls vom Autoradio unterstützt) Hinweis: „Freie Frequenz“ bedeutet, dass kein UKW-Sender und keine Störsignale auf der ausgewählten Frequenz übertragen werden. 4.2. Verbindung zum Autoradio per Audiokabel

• Stecken Sie das im Lieferumfang enthaltene 3,5mm Klinkenkabel in die AUX OUT-Buchse des DR 56+ und in die Line-In-Buchse Ihres Autoradios. Hinweis: Sobald ein Stecker in der AUX OUT Buchse steckt, wird die Übertragung per UKW-Transmitter abgeschaltet. 4.3. Lautstärke einstellen Drücken und halten Sie den Lautstärke-Knopf. Auf dem Display erscheint ein Lautstärkebalken. Jetzt kann die Lautstärke eingestellt werden.9 Deutsch

5.1. DAB/DAB+-Sender suchen und auswählen: Wenn Sie sich nicht im DAB+-Modus benden, drücken Sie den MODE-Knopf, bis der „DAB+ Radio“-Modus ausgewählt ist. Drehen Sie am ◄►-Knopf, um den gewünschten DAB/ DAB+-Sender auszuwählen. Sie können auch die INFO-Taste drücken, um in die Senderliste zu gelangen. Dort können Sie den gewünschten DAB+-Sender durch Drehen des ◄►-Knopfes auswählen und durch einen Druck auf den OK-Knopf bestätigen. Falls Sie die Liste mit den DAB+-Radiosendern aktualisieren möchten, so können Sie den automatischen Sendersuchlauf erneut starten, indem Sie die SCAN Taste gedrückt halten. Hinweis: Im Normalgebrauch müssen Sie den DAB-Suchlauf nicht jedes Mal erneut durchführen, wenn Sie das DAB+ Radio benutzen. Führen Sie einen erneuten Suchlauf durch, wenn es neue DAB+ Sender gibt. 5.2. Sender-Informationen: DAB+ Modus Die Sender-Informationen werden als Laufschrift während der Übertragung angezeigt. Während des Hörens von DAB+ Radio zeigt das Display folgende Informationen an, sofern sie zur Verfügung stehen

• Bluetooth-Verbindungsstatus

• Favoritenlistenplatz

• Lauftext (DLS)10 Deutsch 5.3. Alternativfrequenz (AF) Die AF-Funktion wechselt automatisch die Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders.

5.3.1. Alternativfrequenz ein-/ausschalten

Drücken und halten Sie im „DAB-Modus“ die MENU-Taste, um ins Menü zu gelangen. Wählen Sie mit ◄► Alternativfrequenz aus und bestätigen mit OK. Wählen Sie Ja zum Einschalten oder Nein zum Ausschalten und bestätigen abermals mit OK. Ein weißes „S/F“-Symbol erscheint oben in der Mitte des Displays. Wiederholen Sie diesen Vorgang, um die Alternativfrequenz wieder auszuschalten. Das „S/F“-Symbol auf dem Display erlischt. Wenn die Farbe des „S/F“-Symbols wechselt und blinkt, bedeutet es, dass der DAB-Sender die Alternativfrequenzsuche unterstützt und das Gerät dies erkannt hat. Allerdings ist der Sender noch nicht umgeschaltet worden. Sobald auf die Frequenz einer anderen Region umgeschaltet wurde, erscheint das „S/F“-Symbol wieder in weiß. Hinweis: Falls Sie häug innerhalb eines Sendegebietes fahren, empfehlen wir Ihnen, die AF-Funktion auszuschalten. Ansonsten sucht das DR56+ bei schwächerem Empfang automatisch nach einer Alternativfrequenz und unterbricht die aktuelle Übertragung. 5.4. Menü-Schriftfarbe wählen Die Farbe der Menü-Schrift und des Hintergrundes kann in vier verschiedenen Kombinationen eingestellt werden: Weiß/Schwarz Weiße Schrift auf schwarzem Hintergrund Blau /Schwarz Blaue Schrift auf schwarzem Hintergrund Orange/Schwarz Orange Schrift auf schwarzem Hintergrund Schwarz/Weiß Schwarze Schrift auf weißem Hintergrund Zum Einstellen der Farbe gehen Sie wie folgt vor: Drücken und halten Sie die MENU-Taste, drehen Sie am ◄►-Knopf, und11 Deutsch wählen Displayfarbe aus. Wählen Sie die gewünschte Farbe und bestätigen Sie Ihre Auswahl mit OK. 5.5. LCD-Display dimmen Wenn Sie nachts fahren, können Sie die Helligkeit des LCD-Displays reduzieren. Drücken und halten Sie die Wenn Sie nachts fahren, können Sie die Helligkeit des -Taste, um das Display zu dimmen. Durch erneutes Drücken und Halten der um das Display zu dimmen. Durch erneutes Drücken und Halten -Taste kehren Sie wieder zur Normalhelligkeit zurück. 5.6. Beleuchtung der Senderspeichertasten Halten Sie „MENU“ zum Aufrufen des Menüs gedrückt. Wählen Sie mit ◄► den Menüpukt Tastenbeleuchtung aus. Nun können Sie Ein oder Aus wählen. Bestätigen Sie ihre Auswahl mit OK. 5.7. Sprache wählen: Halten Sie „MENU“ zum Aufrufen des Menüs gedrückt. Drehen Sie mit Hilfe von ◄►, um zu Sprache zu gelangen. Wählen Sie die gewünschte Sprache aus und bestätigen Sie Ihre Auswahl durch OK. 5.8. Zurücksetzen auf Werkseinstellungen Bitte beachten Sie, dass beim „Zurücksetzen auf Werkseinstellungen“ alle Senderspeicher, Einstellungen und Kon gurationen verloren gehen. Halten Sie „MENU“ zum Aufrufen des Menüs gedrückt. Drehen Sie am ◄►-Knopf, um zu Werkseinstellungen zu gelangen. Wählen Sie jetzt Ja oder Nein und bestätigen Sie Ihre Auswahl mit OK. Danach startet automatisch ein Sendersuchlauf. 5.9. Softwareversion Halten Sie „MENU“ zum Aufrufen des Menüs gedrückt. Drehen Sie am ◄►-Knopf, um zu Software Version zu gelangen und bestätigen Sie Ihre Auswahl mit OK. Sie sehen jetzt die aktuelle Softwareversion des Geräts. Drücken Sie erneut OK, um das Menü zu verlassen.12 Deutsch

6. Favoriten (Senderspeicher)

6.1. Favoriten abspeichern Es stehen insgesamt 60 Speicherplätze zur Verfügung: Wählen Sie einen DAB+-Sender aus. Drücken und halten Sie die FAV-Taste, um in das Menü Favoriten speichern zu gelangen. Drehen Sie am ◄►-Knopf, um den vorgesehenen Speicherplatz auszuwählen, auf dem Sie Ihren Favoriten abspeichern wollen. Bestätigen Sie Ihre Auswahl mit OK. Die Meldung „Speichern erfolgreich“ wird angezeigt. 6.2. Favoriten aufrufen Drücken Sie im DAB-Modus die FAV-Taste, um die Liste der Favoriten anzuzeigen. Wählen Sie den gewünschten Favoriten aus und bestätigen Sie Ihre Auswahl mit OK. 6.3. Umschalten zwischen Sender und Favoritenliste Wenn Sie einen Sender aus der Favoriten-Liste gewählt haben können Sie mit dem ◄►-Knopf den nächsten oder vorherigen Sender aus der Favoritenliste aufrufen. Durch Drücken der INFO-Taste schalten Sie wieder auf die Senderliste zurück. Beim ersten Druck auf die INFO oder FAV-Taste wechseln Sie die Listen, beim zweiten Druck der gleichen Taste öffnen Sie die jeweilige Liste und beim dritten Druck der gleichen Taste schließen Sie die Liste wieder. In welcher Liste Sie sich benden wird durch den Farbwechsel der Senderlistenplatz / Favoritenlistenplatz Anzeige angezeigt. 6.4. Löschen von gespeicherten Sendern Um alle gespeicherten DAB+-Favoriten zu löschen, drücken und halten Sie die MENU-Taste, um ins Menü zu gelangen. Drehen Sie am ◄►-Knopf, bis Favoriten löschen markiert ist und bestätigen mit OK, wählen Sie entweder Ja oder Nein aus und bestätigen Ihre Auswahl mit OK. Mit JA werden alle 60 Senderspeicher gelöscht, auf dem Display erscheint „Löschen erfolgreich“.13 Deutsch Einzelne Sender können nicht gelöscht werden, aber Sie können diese jederzeit mit einem neuen Favoriten überschreiben.

Um ein bluetoothfähiges Telefon mit dem DR 56+ zu verbinden, müssen beide Geräte miteinander gekoppelt werden. Dieser Vorgang muss nur bei der ersten Verbindung durchgeführt werden. Sobald beide Geräte miteinander gekoppelt sind, verbinden Sie sich danach immer wieder automatisch, wenn sie sich in Reichweite benden. Bis zu acht Geräte können mit dem DR 56+ gekoppelt werden. Wenn sich mehr als ein Gerät in Bluetooth-Reichweite des DR 56+ bendet, verbindet sich das DR 56+ mit dem zuletzt verbundenen Gerät. Wenn ein anderes Telefon verbunden werden soll, müssen Sie Bluetooth auf dem derzeit verbundenen Telefon manuell ausschalten. 7.1. Bluetooth ein-/ausschalten Halten Sie „MENU“ zum Aufrufen des Menüs gedrückt. Drehen Sie am ◄►-Knopf, um zu Bluetooth zu gelangen und bestätigen mit OK. Schalten Sie nun Bluetooth Ein oder Aus. Das Bluetooth-Symbol oben im Display zeigt an, ob Bluetooth ein- oder ausgeschaltet ist.

• Nicht vorhanden: Bluetooth aus

• Blinkt: Bluetooth an, aber nicht verbunden

• Leuchtet dauerhaft: Bluetooth an und verbunden14 Deutsch 7.2. Telefon koppeln

1. Schalten Sie Bluetooth wie oben beschrieben ein.

2. Schalten Sie Bluetooth auf Ihrem Smartphone ein und

suchen Sie nach Bluetooth-Geräten.

3. Wählen Sie DR56+ aus der Liste aus.

4. Sobald die Verbindung hergestellt ist, wird unten auf dem

Display des DR 56+ der Name des verbundenen Telefons angezeigt und das Bluetooth-Symbol leuchtet dauerhaft oben im Display. 7.3. Telefonanrufe Bei eingehenden Telefonanrufen ertönt ein Klingelton und auf dem Display erscheint ein Pfeil, der auf einen Telefonhörer zeigt. Die Rufnummer des Anrufers wird angezeigt.

• Anruf annehmen: Während des Klingelns drücken

• Anruf ablehnen: Während des Klingelns 2 x drücken

• Anruf beenden: Während des Gesprächs drücken Während des Anrufs wird auf dem Display die Gesprächszeit angezeigt. Bei abgehenden Gesprächen zeigt der Pfeil vom Hörer weg. 7.4. Bluetooth-Musikwiedergabe Mit dem Gerät verbundene, bluetoothfähige Smartphones können Musik über das DR 56+ wiedergeben. (Bitte lesen Sie das Handbuch Ihres Smartphones, um nähere Informationen zu erhalten). Drücken Sie zur Wiedergabe oder Unterbrechung (Pause) der Musikwiedergabe. Drehen Sie am ◄►-Knopf, um den nächsten oder vorherigen Titel auszuwählen.15 Deutsch

Stecken Sie eine Micro SD-Karte, mit den Kontakten nach vorn und oben zeigend, in den SD-Player Kartenschacht auf der rechten Unterseite des DR56+ ein. Das Gerät beginnt selbständig die Titel abzuspielen. Durch drücken der FAV-Taste können Sie zwischen verschiedenen Abspielmöglichkeiten wählen:

• Endlos: Alle Lieder werden in Endlos-Schleife gespielt.

• Zufällig: die Lieder werden zufällig wiedergegeben.

• Einzelstück: das gewählte Lied wird in Endlos-Schleife gespielt. Sie können zu einem späteren Zeitpunkt durch Drücken der MODE-Taste „SD Player“ auswählen. Der Adapter setzt die Wiedergabe an der Stelle fort, an der Sie zuletzt aufgehört haben (z.B. bei Hörbüchern). Drücken Sie zur Wiedergabe oder Unterbrechung (Pause) der Musikwiedergabe. Drehen Sie am ◄►-Knopf, um den nächsten oder vorherigen Titel auszuwählen. Hinweis: Der Menüpunkt SD-Player kann nur bei eingesteckter Micro SD-Karte ausgewählt weden. Die Micro SD-Karte können Sie durch leichten Druck auf die Karte in Einschubrichtung wieder entnehmen.

Zum Anschluss eines externen Audiogerätes wie z.B. Smartphone/Tablet/iPod/MP3-Player oder Ähnlichen gehen Sie wie folgt vor: Drücken Sie MODE, bis AUX IN angezeigt wird. Schließen Sie die externe Audioquelle an „AUX IN“ auf der Endlos: Alle Lieder werden in Endlos-Schleife gespielt. Zufällig: die Lieder werden zufällig wiedergegeben. Einzelstück: das gewählte Lied wird in Endlos-Schleife16 Deutsch rechten Seite des DR 56 über das mitgelieferte 3,5 mm Audiokabel an.

10. USB-Geräte laden

Schließen Sie das USB-Kabel Ihres Mobiltelefons am unteren USB-Port des USB-Stromversorgungsadapters an. (5 V / 2,1 A)

Unterstütztes Radioformat: DAB/DAB+, UKW- Transmitter und DAB zu DAB-Alternativfrequenz

UKW-Übertragungsfrequenz: 87,5-107,9 MHz

Audioeingang/-ausgang: 3,5 mm Stereo-Klinke

Antenne: SMB Anschluss

Ladeleistung: 5 V / 2,1 A (Laden von Smarphone/Tablet/iPod/MP3-Player usw.)

Eingangsspannungsbereich USB-Stromversorgung: (10 V - 30 V)

Nettogewicht: ca. 78g Die Informationen in dieser Bedienungsanleitung können sich ohne vorherige Ankündigung ändern.17 Deutsch

Schlechter DAB-Empfang in einigen Gebieten, Teil 1. Da das DAB-Netzwerk noch nicht vollständig ausgebaut ist, kann dies besonders in ländlichen Gebieten, die noch nicht vollständig erschlossen sind, zu schlechtem Empfang führen. Testen Sie daher den DR 56+-Empfänger in einem besser erschlossenen Gebiet, bevor Sie das Gerät wegen schlechten Empfangs zur Reparatur einsenden. Problem: Schlechter DAB-Empfang, Teil 2. Handelsübliche USB-Adapter ohne Störungsunterdrückung eignen sich nicht für DAB-Empfänger. Daher sollten Sie für den bestmöglichen Empfang das USB-Kabel und die USB- Stromversorgung verwenden, die sich im Lieferumfang benden und spezisch für den DR56+-Empfänger entwickelt wurden. Problem: Schlechter DAB-Empfang, Teil 3. Überprüfen Sie bitte, ob die mitgelieferte DAB-Antenne genau wie in der Montageanleitung beschrieben montiert wurde. Überprüfen Sie darüber hinaus, ob die Antenne korrekt geerdet ist. Andere elektronische Gerät, die keine Störungsunterdrückung haben (wie z. B. günstige Dashcams) können insbesondere im Inneren des Fahrzeugs Störungen beim DAB-Empfang verursachen.18 Deutsch

13. Sicherheitshinweise

• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

• Blockieren Sie keine Lüftungsöffnungen.

• Verwenden Sie nur das vom Hersteller mitgelieferte Zubehör.

• Setzen Sie dieses Radio nicht Regen oder Feuchtigkeit aus.

• Setzen Sie das Radio nicht übermäßiger Hitze aus.

14. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen nden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen. Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler repariert oder tauscht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter. Sie können sich auch direkt an unseren Service-Partner wenden. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.19 Deutsch

15. CE-Konformitätserklärung

Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell DR 56+ in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/ 15.1. EEAG und Recycling Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der Industrie nanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.20 Deutsch
