BEDIENUNGSANLEITUNG 27125 ALBRECHT

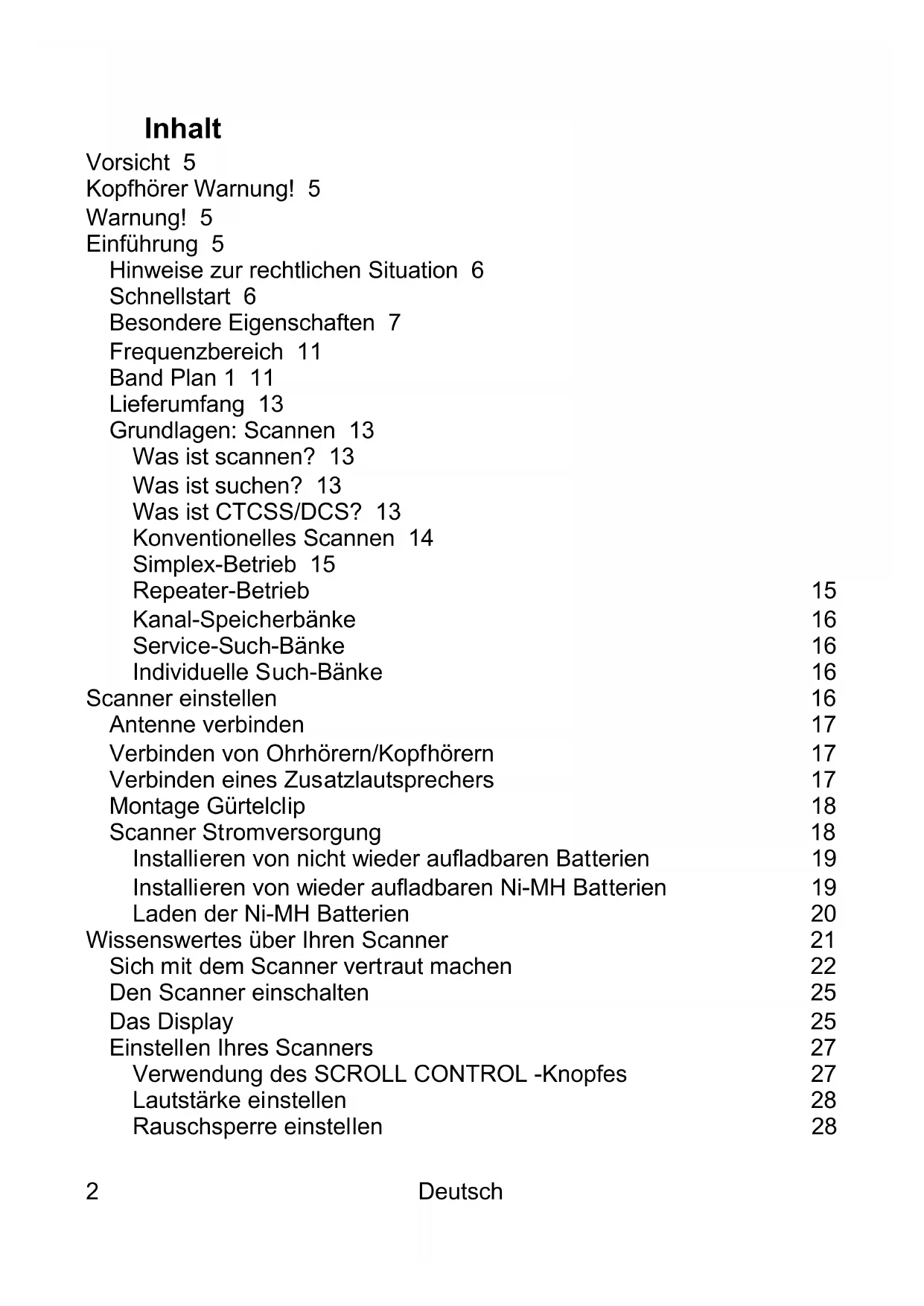

Inhalt Vorsicht 5 Kopfhörer Warnung! 5 Warnung! 5 Einführung 5 Hinweise zur rechtlichen Situation 6 Schnellstart 6 Besondere Eigenschaften 7 Frequenzbereich 11 Band Plan 1 11 Lieferumfang 13 Grundlagen: Scannen 13 Was ist scannen? 13 Was ist suchen? 13 Was ist CTCSS/DCS? 13 Konventionelles Scannen 14 Simplex-Betrieb 15 Repeater-Betrieb 15 Kanal-Speicherbänke 16 Service-Such-Bänke 16 Individuelle Such-Bänke 16 Scanner einstellen 16 Antenne verbinden 17 Verbinden von Ohrhörern/Kopfhörern 17 Verbinden eines Zusatzlautsprechers 17 Montage Gürtelclip 18 Scanner Stromversorgung 18 Installieren von nicht wieder aufladbaren Batterien 19 Installieren von wieder aufladbaren Ni-MH Batterien 19 Laden der Ni-MH Batterien 20 Wissenswertes über Ihren Scanner 21 Sich mit dem Scanner vertraut machen 22 Den Scanner einschalten 25 Das Display 25 Einstellen Ihres Scanners 27 Verwendung des SCROLL CONTROL -Knopfes 27 Lautstärke einstellen 28 Rauschsperre einstellen 28Deutsch

Einstellen der Hintergrundbeleuchtung 28 Kontrasteinstellung 29 Einstellen des Lade-Timers 30 Verwenden der Tastatur-Sperre 31 Einstellen des Tastentons 31 Scanner zurücksetzen 31 PC Programmierung 31 Programmierung von Kanälen 31 Programmieren von Kanal-Text-Tags 33 Einstellen von CTCSS/DCS für einen Kanal 33 Kanal Modulation einstellen 34 Prioritätskanal einstellen 35 Kanal Verzögerung einstellen 35 Eine Bank löschen 36 Gespeicherte Kanäle scannen 37 Prioritätsscan Modi 38 Manuelle Wahl eines Kanals 39 Sperren von Kanälen 39 Entsperren von Kanälen 40 Entsperren Sie alle Kanäle in Bänken, die gegenwärtig für Scannen freigegeben sind. 40 Service Suche 40 Service Suche: Empfangs- Haltemodus 41 Individueller Such Modus 42 Individuelle Suche: Empfangs- Haltemodus 43 Schnellsuche Modus 43 Schnellsuche Empfang/Hold Modi 44 Such Optionen 45 CTCSS/DCS Suche 45 Programmieren der Individuellen Suchbereiche 46 Speichern von gefundenen Suchfrequenzen 46 Sperren von Suchfrequenzen 47 Entsperren der Suchfrequenzen 48 Entsperren aller Suchfrequenzen 48 Frequenzschritt einstellen 48 Modulation einstellen 49 Close Call 49 Close Call Funktion verwenden 49 Close Call Modi auswählen 504 Deutsch

Der „Close Call Only” Modus 51 Close Call Bänder einstellen 52 Close Call Alarm 53 Close Call Treffer Bank 53 Close Call Verzögerung 54 Technische Spezifikationen 55 Referenzen 57 CTCSS Frequenzen in Hz 57 DCS Codes 58 Birdies 58 Optionales Zubehör 59 Gewährleistungs- und Recyclinginformationen 59 Elektroschrottgesetz und Recycling 60 Konformitätserklärung 60Deutsch

Vorsicht Bevor Sie diesen Scanner benutzen, lesen und beachten Sie bitte das Folgende. Kopfhörer Warnung! Bevor Sie die Kopfhörer mit der richtigen Impedanz (32 Ohm empfohlen) einstecken, stellen Sie die Lautstärke auf eine angenehme Lautsprecherstärke ein. Falls die Lautstärke wegen der Lautstärkekontrolle- oder Rauschsperre-Einstellungen plötzlich zu laut wird, könnten Sie sonst leichte Schmerzen empfinden oder gar Hörschäden davontragen. Dies trifft vor allem auf Kopfhörer zu, die in den Gehörgang gesteckt werden. Warnung! Alan bietet dieses Gerät nicht als wasserdichtes Gerät an. Um die Gefahr von Feuer und elektrischem Schock zu vermindern, setzen Sie das Gerät keinem Regen oder Feuchtigkeit aus. Einführung Vielen Dank für den Kauf eines Albrecht AE125H Handscanners. Der Scanner ist vielseitig, kompakt und leicht zu bedienen. Zusätzlich zu den standardgemäßen Scanning-Funktionen umfasst Ihr Scanner ebenfalls Close Call™ RF Capture Technologie, die zum Entdecken und Identifizieren von starken örtlichen Radiosignalen konzipiert wurde. Sie können bis zu 500 Frequenzen im Speicher des Scanners entweder manuell oder unter Verwendung der optionalen Computer Software programmieren. Der Scanner erlaubt Ihnen Übertragungen zu finden. Der Scanner ist zur leichteren Handhabung mit Service-Bänken vorprogrammiert. Sie können diese Frequenzen, die häufig von der Polizei oder anderen Behörden benutzt werden, schnell und ohne mühsames oder kompliziertes Programmieren aufsuchen. Verwenden Sie den Scanner, um z.B. Folgendes abzuhören:

• Flugverkehr6 Deutsch

• Amateurfunk Hinweise zur rechtlichen Situation Beachten Sie bitte, dass nicht alle Funkdienste abgehört werden dürfen. Das deutsche TKG regelt u.a. auch das Abhörverbot für Sendungen, die für einen bestimmten Personenkreis bestimmt sind und die von Außenstehenden nicht abgehört werden dürfen. Nur Sendungen für die Allgemeinheit, z.B. Amateurfunk und Flugwetterberichte, dürfen von jedermann abgehört werden. Hören Sie zufällig Sendungen, die nicht für Sie bestimmt sind, dann dürfen Sie den Inhalt der Sendungen in keiner Form verwerten, sie dürfen noch nicht einmal anderen mitteilen, dass Sie eine solche Sendung gehört haben. Unbefugtes Abhören kann in Deutschland als Straftat geahndet werden, auch das Einspeichern einschlägiger Frequenzen in Speicherplätze kann bereits als Vorsatz des Abhörens ausgelegt werden und verfolgt werden. In anderen EU Ländern gibt es ähnliche Vorschriften. Bitte informieren Sie sich, bevor Sie unberechtigt Sendungen abhören! Schnellstart An dieser Stelle möchten wir Ihnen einen schnellen Einstieg in die Bedienung des AE 125 H geben. Sollten Sie an einer Stelle Probleme haben oder brauchen eine detailliertere Beschreibung, lesen Sie bitte die nachfolgenden Kapitel.

1. Schließen Sie die mitgelieferte Antenne an, indem Sie die

Antenne aufstecken und im Uhrzeigersinn drehen.

2. Setzen Sie die mitgelieferten Akkus ein. Achten Sie hierbei auf

die korrekte Polarität, wie sie im Batteriefach aufgedruckt ist. Gegebenenfalls müssen die Akkus vor der ersten Benutzung geladen werden.

3. Schalten Sie den Scanner durch Drücken der Taste ein.

4. Drücken Sie nun Func + Srch/Svc, um die

vorprogrammierten Servicebänder zu durchsuchen. Es stehen folgende Bänder zur Verfügung:Deutsch

Sie können die einzelnen Bänder durch Druck auf die entsprechende Ziffer aktivieren bzw. deaktivieren. Die aktiven Bänder werden als Ziffer am unteren Bildschirmrand angezeigt.

5. Passen Sie nun die Lautstärke und Rauschsperre an Ihre

Bedürfnisse an, indem Sie den Drehknopf drücken und drehen bzw. zuerst Func drücken und dann den Drehknopf drücken und drehen.

6. Haben Sie eine interessante Frequenz gefunden können Sie

diese abspeichern, indem Sie den Suchlauf mit Hold pausieren, Pgm drücken und mit E bestätigen. Gespeicherte Kanäle können über Scan durchsucht werden. Besondere Eigenschaften 10 Kanal Speicherbänke- In jeder Bank können Sie bis zu 50 Frequenzen speichern – insgesamt 500 Frequenzen. Dies erleichtert Ihnen das Identifizieren von Übertragungen. Close Call™ RF Capture Technologie- Sie können den Scanner so einstellen, dass er Frequenzen entdeckt und Ihnen Informationen über nahe Funkübertragungen liefert. Close Call – Nicht stören- checkt die Close Call Aktivität während Kanalempfängen, so dass aktive Kanäle nicht unterbrochen werden (Nicht stören). Close Call Zwischenspeicher- scannt die letzten 10 Close Call Treffer in der Close Call Hits Bank. PC Programmierung- lässt Sie Informationen in den Scanner downloaden und via PC zum Scanner uploaden. CTCSS und DCS Rauschsperren Modi- erlauben Schnellsuche für CTCSS Töne / DCS Codes, die während einer Übertragung verwendet werden. Sie können bis zu 50 CTCSS Töne und 104 DCS Codes identifizieren.8 Deutsch

Direktzugriff- erlaubt Ihnen direkten Zugriff auf jeden Kanal. Lock-Out Funktion- erlaubt Ihrem Scanner spezifizierte Kanäle oder Frequenzen während des Scanvorganges zu überspringen. Temporäre Sperren- lassen Sie bequem jeden Kanal oder jede Frequenz zeitweise unterdrücken. Die Sperre wird mit Abschalten des Computers aufgehoben, so dass Sie sich bei Wiedereinschalten nicht daran erinnern müssen, die Kanäle oder Frequenzen wieder zu entsperren. Triple-Conversion Schaltung- eliminiert jegliche Störungen durch Spiegelfrequenzen. Textmarkierung- lässt Sie jeden Kanal unter Verwendung von bis zu 16 Zeichen mit einem Namen versehen. Service-Bänke- Frequenzen sind in 7 separaten Bänken (Notruf, Freenet, PMR, Marine, Flugverkehr, CB Radio und Amateurfunk) voreingestellt, um spezifische Übertragungstypen leichter zu orten und/oder auf diesen Bänken zu suchen. Priorität Scannen mit Nicht stören- Scannen nach Priorität mit Do Not Disturb erlaubt Ihnen das Programmieren von einem Kanal in jeder Bank (insgesamt 10), wonach der Scanner jeden Kanal alle 2 Sekunden prüft, während er die Bänke weiterscannt, so dass Sie keine Übertragung auf besagten Kanälen vermissen. Do Not Disturb hält den Scanner davon ab, Übertragungen während des Empfangs zu unterbrechen. Priorität plus Scannen- erlaubt Ihnen, den Scanner so einzustellen, dass er nur die Prioritäten-Kanäle scannt. Scannen/Suchverzögerung/Fortsetzen- steuert, ob der Scanner nach einer Übertragung pausiert, um auf eine Antwort zu warten. Sie können die Verzögerungszeit für jeden Kanal, jede Close Call Suche, Individuelle Suche und Service Suche einstellen. Sie können ebenfalls eine negative Verzögerung einstellen, wobei der Scanner bei einer Übertragung für eine bestimmte Zeit anhält, und dann den Scann- Vorgang automatisch wieder aufnimmt. Individuelle Suche- erlaubt Ihnen, bis zu 10 Custom Suchbereiche zu programmieren und jeden oder alle diese Bereiche zu durchsuchen. Schnellsuche- erlaubt Ihnen eine Frequenz einzugeben und von dieser auf und runter zu suchen. Turbo Suche- erhöht die Suchgeschwindigkeit – von 100 bis 300 Schritten pro Sekunde automatisch für Frequenzen mit 5 kHz Schritten.Deutsch

Suchsperre- erlaubt Ihnen bis zu 200 Suchfrequenzen zu unterdrücken: 100 Temporär-Frequenzen und 100 permanente Frequenzen bei der Custom Suche, Service Suche, Close Call Suche oder im Schnellsuch Modus. Frequenzschritt- erlaubt Ihnen einen Frequenzschritt (5, 6,25, 8,33, 10, 12,5 oder 20 kHz) für jedes Band auszuwählen. Modulation- erlaubt Ihnen eine Modulation (AM oder FM) für jedes Band auszuwählen. Hintergrundbeleuchtung- Die Anzeigen-Hintergrundbeleuchtung lässt sich AUS-/EIN schalten, Betrieb nur bei Rauschsperre, nur auf Tastendruck oder beides. Signalstärkenmesser- zeigt die Signalstärke für stärkere Übertragungen. Flexible Antenne mit BNC-Buchse- liefert adäquaten Empfang in Bereichen mit starken Signalen und ist dafür konzipiert Antennenbrüche verhindern zu helfen. Sie können ebenfalls eine externe Antenne anschließen, um besseren Empfang zu erhalten. Speicher Backup- hält alle Einstellungen gespeichert, auch im stromlosen Zustand. Drei Energieversorgungsoptionen- umfassen die Versorgung des Scanners mit den zwei beigefügten AA aufladbaren Batterien, Alkaline- Batterien oder mit dem mitgelieferten USB Kabel. Integriertes Ladegerät- erlaubt Ihnen die Ni-MH Batterien im Scanner unter Verwendung eines USB Ports an einem Computer und dem mitgelieferten USB Kabel zu laden. Tastenbestätigungstöne- sie ertönen, wenn Sie eine Eingabe richtig oder falsch ausführen, Sie können sie ein- und ausschalten.10 Deutsch

Tastensperre- erlaubt Ihnen, die Tasten des Scanners zu sperren, dadurch sollen versehentliche Veränderungen im Programm des Scanners vermeiden werden. Batterie sparen- Der Batterie-Save-Modus schaltet sich ein, wenn es keine Übertragung für 1 Minute gibt und Scanner im Scan Hold Modus und in einem Search Hold Modus ist (ohne Priorität-Scan und Close Call). Diese Feature schaltet die RF-Power für 1 Sekunde aus und wieder an für 300 Millisekunden, um die Batterie zu schonen. Batterie Niedrig- Ladezustand- Das Batterie Niedrig- Ladezustand Symbol blinkt in der Anzeige und ein Ton warnt Sie alle 15 Sekunden, wenn der Batterieladezustand absinkt.Deutsch

Frequenzbereich (MHz) Standardschritt (kHz) Modus 470,00000 - 512,00000 6,25 FM 806,00000 - 960,00000 12,5 FM Band Plan 2 (dieser Band-Plan ist speziell konzipiert für Deutschland) Frequenzbereich (MHz) Standardschritt (kHz) Modus 25,00000 - 27,99500 5,0 AM 28,00000 - 30,19500 5,0 AM 30,20000 - 49,99500 5,0

• AE125H Scanner mit beigefügtem Gürtelclip

• Aufladbare 2300 mAh Ni-MH Batterien

• Trageschlaufe Grundlagen: Scannen Dieser Abschnitt liefert Ihnen die Grundlagen, wie Scannen funktioniert. Sie brauchen all dies eigentlich nicht zu wissen, um Ihren Scanner verwenden zu können, aber ein gewisses Grundlagenwissen wird Ihnen helfen, Ihren Scanner AE125H bestmöglich zu verwenden. Was ist scannen? Anders als Standard AM oder FM Radiostationen senden die meisten Zweiweg-Kommunikationsbereiche nicht kontinuierlich. Ihr AE125H scannt programmierte Kanäle bis er eine aktive Frequenz findet, dann hält er bei dieser Frequenz an und bleibt auf diesem Kanal solange wie die Übertragung andauert. Wenn die Übertragung endet, setzt sich der Scanning-Zyklus fort bis der Scanner eine andere Übertragung erhält. Was ist suchen? Der AE125H kann nach aktiven Frequenzen suchen. „Suchen” ist anders als „Scannen”, da sie nach Frequenzen suchen, die nicht im Scanner einprogrammiert sind. Wenn Sie Frequenzbänder wählen, um sie zu durchsuchen, dann sucht der Scanner nach irgendwelchen aktiven Frequenzen innerhalb der Unter- und Obergrenzen, die von Ihnen bestimmt wurden. Wenn der Scanner eine aktive Frequenz findet, stoppt er an dieser Frequenz solange wie die Übertragung vor sich geht. Falls Sie glauben, dass die Frequenz interessant ist, können Sie sie in einer der Bänke speichern. Falls nicht, können Sie weitersuchen. Was ist CTCSS/DCS? Ihr Scanner kann Systeme unter Verwendung eines Continuous Tone Coded Squelch Systems (CTCSS) und eines Digital Coded Squelch (DCS) Systems abhören; das erlaubt der Rauschsperre, sich nur dann zu öffnen, wenn der Ton, den Sie mit einer spezifischen Frequenz programmiert haben, mit einer Übertragung empfangen wird.14 Deutsch

CTCSS und DCS sind sub-auditive Signaltonsysteme, die manchmal als PL oder DPL bezeichnet werden (Motorolas Schutzmarkenbezeich- nungen für Private Line und entsprechend Digital Private Line). CTCSS und DCS werden nur für FM Signale verwendet und werden normalerweise mit Amateurfunk und kommerzieller Zweiweg- Kommunikation verbunden. Diese Systeme verwenden einen speziellen sub-auditiven Ton, der ein übertragenes Signal begleitet. CTCSS und DCS finden viele Verwendungszwecke. In vielen Fällen werden CTCSS und DCS dazu verwendet, Zugriff auf einen kommerziellen Repeater zu beschränken, so dass nur Funkgeräte, die den richtigen Ton mit ihrem Signal übertragen, mit dem Repeater „sprechen” können. CTCSS und DCS werden auch in Bereichen verwendet, die Interferenzen in Gegenden empfangen, wo es mehrere Stationen gibt, die Output-Frequenzen haben, die dicht beieinander liegen. Wenn das passiert, hören Sie Mehrfach-Kommunikationen auf der gleichen Frequenz. Die Stationen können sich sogar gegenseitig bis zu einem Punkt stören, wo es unmöglich ist, auch nur eine Station „sauber” zu empfangen. Ihr Scanner kann jede empfangene Frequenz mit einem spezifischen sub-auditiven CTCSS Ton oder DCS Code kodieren. Wenn Sie Mehrfachsignale empfangen, hören Sie nur die Übertragung mit dem von Ihnen programmierten CTCSS Ton oder DCS Code. Falls Sie keinen korrekten Ton mit einem Signal empfangen, bleibt die Rauschsperre des Scanners geschlossen und Sie hören nichts. Beziehen Sie sich bitte auf den Referenzabschnitt in diesem Handbuch mit Tabellen, die die verfügbaren CTCSS Töne und DCS Codes zeigen. Konventionelles Scannen Konventionelles Scannen folgt einem ziemlich einfachen Konzept. Jeder Anwendergruppe in einem konventionellen System ist eine einzelne Frequenz (für Simplex-Systeme) oder zwei Frequenzen (für Repeater- Systeme) zugeordnet. Wenn eine davon sendet, geht die Übertragung auf der gleichen Frequenz aus. Bis in die späten 80iger war dies die grundlegende Weise, wie Funksysteme funktionierten.Deutsch

Sogar heutzutage gibt es noch 2-Weg Anwender, die immer noch konventionelle Systeme betreiben:

• Viele Business-Funkbetreiber Falls Sie ein konventionelles System speichern wollen, müssen Sie nur die Frequenzen kennen, auf denen Sie senden/empfangen wollen. Wenn Sie ein konventionelles System scannen, dann stoppt der Scanner kurz bei jedem Kanal, um zu sehen, ob es da Aktivitäten gibt. Falls es keine Aktivitäten gibt, dann geht der Scanner schnell auf den nächsten Kanal. Falls der Kanal aktiv ist, dann pausiert der Scanner bei der Übertragung bis sie abgebrochen wird. Simplex-Betrieb Simplex-Systeme benutzen eine einzelne Frequenz für Senden und Empfangen. Die meisten Funkgeräte verwenden diese Art des Betriebes und sind somit auf Richtfunk beschränkt. Diese Art von Funkbetrieb findet häufig Anwendung im Baustellenbereich und bei preiswerten Endverbraucherfunkgeräten wie z.B. PMR Funkgeräten. Die Reichweite beträgt typischerweise 1 bis 12 km – abhängig vom Terrain und vielen anderen Faktoren. Repeater-Betrieb Repeater-Systeme verwenden zwei Frequenzen: eine sendet vom Funkgerät zu einem zentralen Repeater; eine andere sendet vom Repeater zu anderen Funkgeräten im System. Bei einem repeater- basierenden System ist der Repeater auf dem Dach eines hohen Gebäudes angebracht oder auf einem Funkturm – dies liefert eine große Reichweite für den Betriebsbereich. Wenn ein Anwender sendet (auf einer Input-Frequenz), dann wird das Signal von einem Repeater aufgenommen und erneut gesendet (auf einer Output-Frequenz). Das Funkgerät des Anwenders hört immer Aktivitäten auf der Output-Frequenz ab und sendet auf der Input- Frequenz. Da der Repeater sehr hoch angebracht wird, hat er eine sehr große Sendeweite. Typische Repeater-Systeme liefern Reichweiten bis zu einem Radius von ca. 15km gemessen von der Repeater-Station.16 Deutsch

Verstehen von Bänken Kanal-Speicherbänke Um Kanäle leichter zu identifizieren und zum Anhören anzuwählen, werden die 500 Kanäle in 10 Kanal-Speicherbänke aufgeteilt, wobei jede Bank 50 Kanäle enthält. Sie können jede Kanal-Speicherbank verwenden, um Frequenzen nach Abteilungen, Orten, Interessenbereichen oder irgendeine andere Art zu gruppieren. Sie können einer oder allen Bänken zuhören, indem Sie die Zahlentasten zum Ein- und Ausschalten verwenden. Service-Such-Bänke Der Scanner ist mit den Frequenzbändern, die dem Notruf, Freenet, PMR, Marine, Flugverkehr, CB Radio und dem Amateurfunk zugeordnet sind, vorprogrammiert. Es gibt 7 Bänke, die diese Bereiche abdecken, und wie die Kanal-Speicherbänke verwendet werden können, um diese Frequenzen im Service Such Modus zu suchen. Individuelle Such-Bänke Diese Custom Such-Bänke erlauben Ihnen 10 individuelle Suchbereiche zu programmieren und zu durchsuchen. Während der Custom-Suche beginnt der Scanner erst mit den von Ihnen gewählten niedrigsten Frequenzen im Suchbereich bis zu den höchsten Frequenzen im Suchbereich. Sie können einige oder all diese Bereiche durchsuchen, indem Sie jede Suchbank ein- bzw. ausschalten – genau wie bei den Kanal-Speicherbänken im Such Modus. Scanner einstellen Diese Richtlinien werden Ihnen helfen, Ihren neuen Scanner zu installieren und zu verwenden. Falls Ihr Scanner Interferenzen oder elektrische Störungen empfängt, bewegen Sie den Scanner oder seine Antenne weg von dieser Störquelle. Sie können auch versuchen, die Höhe oder den Winkel der Gummiantenne zu verändern. Um den Empfang Ihres Scanners zu verbessern, benutzen Sie eine optionale externe Antenne, die für Multiband-Betrieb ausgelegt ist. (Sie können diese Art von Antenne bei Ihrem lokalen Elektrogeschäft kaufen). Falls die optionale Antenne kein Kabel hat, verwenden Sie ein koaxiales 50 Ohm Kabel für die Zuführung. Es kann sein, dass ein Adapterstecker für die optionalen Antennen nötig ist.Deutsch

Verwenden Sie optionale Mono-Ohrhörer oder Stereo-Kopfhörer mit richtiger Impedanz für ungestörtes Zuhören. Lesen Sie bitte die entsprechenden Vorsichtsmaßnahmen auf Seite 5 in diesem Handbuch. Verwenden Sie den Scanner nicht in sehr feuchter Umgebung wie z.B. in der Küche oder im Bad. Vermeiden Sie es, den Scanner direktem Sonnenlicht auszusetzen oder ihn nahe der Heizung oder den Lüftungsschächten zu platzieren. Antenne verbinden

1. Richten Sie die Slots um den Steckverbinder der Antenne

herum mit den Tabs auf dem BNC Steckverbinder des Scanners aus.

2. Schieben Sie den Antennen Steckverbinder nach unten über

den Steckverbinder des Scanners.

3. Drehen Sie den Außenring des Antennen-Steckverbinders im

Uhrzeigersinn bis er einrastet. Optionale Antenne verbinden Der BNC Steckverbinder des Scanners erleichtert das Verbinden von einer Vielzahl von optionalen Antennen, einschließlich einer externen Mobilantenne oder einer Basisstationsantenne für den Außenbereich. Hinweis: Verwenden Sie immer ein 50 Ohm, RG-58 oder RG-8 Koaxialkabel, um eine Außenantenne anzuschließen. Sollte die Antenne über 15 m vom Scanner entfernt sein, verwenden Sie ein verlustarmes RG-8 Koaxialkabel. Bei weniger als 15m Abstand, reicht ein RG-58 Kabel. Verbinden von Ohrhörern/Kopfhörern Für privates Zuhören schließen Sie einen 3,5 mm Mini- Plug Ohrhörer oder Stereo Kopfhörer (nicht mitgeliefert) an der Kopfhörerbuchse Ihres Scanners an. Dieser verbindet sich automatisch mit dem internen Lautsprecher. Verbinden eines Zusatzlautsprechers In einem lauten Bereich kann ein optionaler Zusatzlautsprecher am richtigen Platz aufgestellt bessere Akustik bieten. Stecken Sie das Lautsprecherkabel - 3,5 mm - Mini-Stecker in Ihre Scanner-Buchse.18 Deutsch

WARNUNG! Wenn Sie einen externen Lautsprecher an der Kopfhörerbuchse des Scanners anschließen, dann dürfen Sie nie die Audio-Output-Line mit Stromversorgung und Erde verbinden. Dies könnte Ihren Scanner beschädigen. Montage Gürtelclip Der von der Fabrik angebrachte Gürtelclip erleichtert das Tragen des Scanners. Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Montageschrauben einzustellen (lösen) oder entfernen Sie den Gürtelclip vollständig. Scanner Stromversorgung Sie können den Scanner mit Alkaline (ALK) nicht-aufladbaren Batterien (nicht im Lieferumfang) oder mit den mitgelieferten Nickel Metall-Hydrid (Ni-MH) aufladbaren Batterien betreiben. [Alan liefert ein USB Kabel, um die Ni-MH Batterien bei ursprünglicher Installierung zu laden und um sie via Ihrem Computer oder mit Hilfe eines Power-Adapters, der USB Ladestrom liefert, neu aufzuladen.] Innerhalb dem Batteriefach ist ein Schalter, der Sie zwischen ALK oder Ni-MH wählen lässt. WARNUNG! Nicht-aufladbare Batterien können heiß werden oder platzen, wenn Sie versuchen diese aufzuladen. VORSICHT:

• Wenn in Ihrem Display zu blinken beginnt und der Scanner piept alle 15 Sekunden, dann müssen Sie Batterien laden oder austauschen.

• Benutzen Sie nur frische Batterien in der erforderlichen Größe und dem empfohlenen Typ.

• Entsorgen Sie immer alte oder schwache Batterien. Batterien können Chemikalien lecken, die die elektronischen Schaltungen zerstören können.

• Verwenden Sie alte und neue Batterien nicht gleichzeitig oder verschiedene Arten von Batterien (Standard, Alkali oder wieder aufladbare), oder wieder aufladbare Batterien mit verschiedenen Kapazitäten.Deutsch

• Verwenden Sie keine und laden Sie nicht Ni-Cd Batterien; dies kann ein Sicherheitsrisiko bedeuten und Ihren Scanner beschädigen. Installieren von nicht wieder aufladbaren Batterien

1. Versichern Sie sich, dass die Energieversorgung

2. Schieben Sie den Batteriedeckel herunter.

3. Verwenden Sie einen spitzen Gegenstand wie z.B. einen

Kugelschreiber, um den Batteriewahlschalter im Batteriefach auf ALK zu setzen.

4. Platzieren Sie die Batterien gemäß ihrer Polaritätssymbole

(+ und -), die im Batteriefach aufgedruckt sind.

5. Bringen Sie den Batteriefachdeckel wieder an.

Installieren von wieder aufladbaren Ni-MH Batterien Sie können ebenfalls zwei wieder aufladbare Ni-MH Batterien verwenden, um Ihren Scanner mit Strom zu versorgen. Die mitgelieferten Ni-MH Batterien sind nicht völlig aufgeladen; nachdem Sie die Batterien in Ihrem Scanner installiert haben, müssen Sie sie vollkommen aufladen. Siehe auch, Laden der Ni-MH Batterien, Seite 209 für weitere Informationen.

1. Versichern Sie sich, dass die Energieversorgung

2. Schieben Sie den Batteriedeckel herunter.

3. Verwenden Sie einen spitzen Gegenstand wie z.B. einen

Kugelschreiber, um den Batteriewahlschalter im Batteriefach auf Ni-MH für die Nickel Metall-Hydrid Batterien zu setzen.

4. Installieren Sie zwei Batterien in dem Batteriefach gemäß Ihrer

Polaritätssymbole (+ und -), die im Fach angezeigt sind und schieben Sie den Deckel wieder auf das Fach. Hinweis: Um Schäden an den Ni-MH Batterien zu vermeiden, laden Sie die Batterien nie in einem Bereich, wo die Temperatur über 45°C oder unter 4°C ist.20 Deutsch

Laden der Ni-MH Batterien Der Scanner hat einen integrierten Schaltkreis, der die mitgelieferten Ni- MH Batterien auflädt, wenn ein USB Kabel den Scanner mit einem Computer (NICHT mit einem USB Hub) oder mit einem AC oder DC Adapter, der USB Ladestrom liefert, verbindet. Bevor Sie den Scanner mit Ihrem Computer verbinden, vergewissern Sie sich, dass der Batteriewahlschalter auf Ni-MH gesetzt ist und dass nur Ni-MH aufladbare Batterien im Scanner eingesetzt sind. VORSICHT: Versuchen Sie nie nicht-aufladbare Batterien aufzuladen oder nicht-aufladbare Batterien zu installieren, wenn der Batteriewahlschalter auf Ni-MH gesetzt ist. Das USB Kabel lädt die Batterien nur, wenn der Scanner ausgeschaltet ist.

1. Vergewissern Sie sich, dass der Scanner abgeschaltet ist.

Aufladen erfolgt nur im abgeschalteten Zustand, selbst wenn das USB Kabel mit einem Computer verbunden ist.

2. Verbinden Sie das mitgelieferte USB Kabel mit den USB

3. Verbinden Sie das andere Ende des USB Kabels mit dem

Computer USB Port oder einem AC oder DC Adapter, der USB Ladestrom liefert. HINWEIS: Falls Sie das Gerät mit einem Computer per USB Port verbinden, wird Sie der PC auffordern, die Treiber für Ihren Scanner zu installieren. USB Treiber und optionale Programmierungs-Software sind zum Download erhältlich unter http://www.service.alan-electronics.de.

4. Der Scanner zeigt Charging an, während er die Batterien lädt

und Charge Complete, wenn die Ni-MH Batterien vollkommen geladen sind.Deutsch

Verschiedene Statusanzeigen können erscheinen, abhängig vom Batterietyp und dem Scanner-Status. LCD Nachricht Batt. Typ

Bedeutung Scanner-Zustand

Charging Ni-MH Scanner wird aufgeladen. Aus No Battery None KEINE Batterien im Scanner. Aus Charge Complete Ni-MH Gerät ist geladen. Aus Charge Off Alk./ Ni-MH Scanner lädt nicht (Batteriewahlschalter steht auf Alk.) Aus Battery Error Ni-MH Batterien können nicht aufgeladen werden (tote Batterie). Aus Illegal Voltage Ni-MH USB externe Energieversorgung außer Reichweite. Aus Siehe auch „Einstellen des Lade-Timers“, Seite 30. Falls die Batterien in Ordnung sind, lädt der Scanner die Batterien. Falls der Scanner nicht sofort erkennt, ob die Batterien ok sind und somit aufgeladen werden können, dann prüft der Scanner die Batterien. Falls der Scanner die Batterien als „gut” befindet, dann fängt er mit dem Ladevorgang an. Falls der Scanner die Batterien als „nicht gut” befindet, dann stoppt der er den Prüfvorgang und das Batteriesymbol beginnt zu blinken. Wissenswertes über Ihren Scanner Wir verwenden nur ein paar einfache Begriffe in diesem Handbuch, um die Eigenschaften des Scanners zu erklären. Machen Sie sich damit vertraut und schon können Sie den Scanner erfolgreich einsetzen. Bestimmen Sie einfach die Art der Kommunikation, die Sie erhalten wollen, und stellen danach den Scanner so ein, dass er nach diesen Kommunikationen sucht.22 Deutsch

Eine Frequenz, ausgedrückt in kHz oder MHz, ist der Ort der Feinabstimmung einer Station. Um aktive Frequenzen zu finden, verwenden Sie die Suchfunktion oder beziehen sich auf eine Frequenzreferenz. Neben der Suche innerhalb eines bestimmten Frequenzbereiches können Sie auch die Service-Bänke Ihres Scanners durchsuchen. Service-Bänke sind eine voreingestellte Gruppe von Frequenzen, die nach der Art der Services kategorisiert sind, die diese Frequenzen verwenden. So sind zum Beispiel viele Amateurfunkfrequenzen in der Amateurfunk-Servicebank gespeichert. Wenn Sie eine gewünschte Frequenz suchen und finden, dann können Sie diese Frequenz in/an einem programmierbaren Speicherort – genannt Kanal – speichern. Kanäle sind in Kanal-Speicherbänken gruppiert. Der Scanner hat 10 Kanal-Speicherbänke und jede Bank enthält 50 Kanäle. Sie können die Kanal-Speicherbänke scannen, um zu sehen, ob es Aktivitäten auf den dort gespeicherten Frequenzen gibt. Sich mit dem Scanner vertraut machen Falls die Tasten an Ihrem Scanner anfangs etwas verwirrend sind, sollten die folgenden Informationen Ihnen helfen, die Funktion jeder Taste zu verstehen. Die Tasten Ihres Scanners haben verschiedene Funktionen, die auf den Tastenoberflächen und unterhalb der Tasten angezeigt sind. Die Tasten funktionieren im Normal Modus und im Function Modus. Drücken auf Func setzt den Scanner für 3 Sekunden in den Function Modus und der Scanner kehrt dann in den Normal Modus zurück. Der Scanner zeigt F an. Während dieser 3 Sekunden können Sie andere Tasten drücken und diese Funktion ausführen. Erneutes Drücken auf Func vor Ablauf der 3 Sekunden bringt den Scanner auf Normal Modus zurück und das F Symbol verschwindet.Deutsch

Im Normal Modus wird das F Symbol nicht angezeigt.

Taste/ Symbol Funktion Zweitfunktion, erreichbar über Func 1/PRI 1 eingeben. Rufen Sie das Priority Menü auf. 3/Step 3 eingeben. Rufen Sie das Step Menü auf. 4/<

• Links-Scrollen im Edit Tag Modus. N/A (nicht anwendbar) 6/>

• Scrollen Sie rechts im Edit Tag Modus. N/A (nicht anwendbar) 7/Beep 7 eingeben. Ändern Sie die Tastenton Einstellung. 9/Mod 9 eingeben. Ändern Sie die Modulation Einstellung. Programm/ Eingabe Ein/Aus, Hintergrund- beleuchtung Funktion Priorität Tasten-

Dezimalpunkt/ Löschen

Taste/ Symbol Funktion Zweitfunktion, erreichbar über Func . Clr

• Geben Sie einen Dezimalpunkt ein.

• Geben Sie Leerzeichen in einem Textstring ein. N/A (nicht anwendbar) Func

• Aktivieren Sie den Function Modus für 3 Sekunden.

• Kehren Sie in den Normal Modus vom Function Modus zurück. N/A (nicht anwendbar) Hold/

• Einen gegenwärtigen Kanal halten.

• „Halt” loslassen und mit Scannen/Suchen fortfahren.

• Eine nicht-programmierte Frequenz nach Eingabe abhören.

• Auf einen Kanal nach Eingabe direkt zugreifen. Rufen Sie das Close Call Menü auf. Scan Den Scan Modus aufrufen oder fortsetzen. N/A (nicht anwendbar) Srch/Svc Custom Suche starten. Service Suche starten. L/O/

• Einen Kanal oder Suchfrequenz zeitweise sperren (einmal drücken).

• Einen Kanal oder Suchfrequenz permanent sperren (zweimal drücken).

• Einen gesperrten Kanal oder gesperrte Suchfrequenz entsperren.

• Entsperren Sie alle gesperrten Einstellungen der aktivierten Kanalbänke oder Suchfrequenzen (drücken und halten). Sperren oder entsperren Sie die Tastatur.Deutsch

Taste/ Symbol Funktion Zweitfunktion, erreichbar über Func

• Schalten Sie den Scanner ein/aus (drücken und halten).

• Schalten Sie die Hintergrundbeleuchtung ein/aus. Rufen Sie das Display/Laden Menü auf. Pgm/E

• Wählen Sie Input-Daten oder ein Menü-Item aus.

• Greifen Sie auf einen Kanal via seine Kanalnummer zu.

• Rufen Sie das Kanal- Programmier-Menü auf.

• Schnellspeichern Sie Frequenzen in verschiedenen Modi. Hinweis: Drehen Sie die SCROLL CONTROL, um durch die Menüauswahlen auf und ab zu blättern. Den Scanner einschalten Hinweis: Vergewissern Sie sich, dass die Antenne des Scanners richtig verbunden ist, bevor Sie den Scanner einschalten.

1. Sie können den Band Plan (Band Plan 1 oder 2) auswählen,

wenn Sie den Scanner einschalten. Wenn Sie für 1 Sekunde drücken und halten, um den Scanner einzuschalten, drücken und halten Sie ebenso 1 für Band Plan 1 oder 2 für Band Plan 2.

2. Falls der Scanner neu ist oder zurückgesetzt wurde, dann ist

der Standard-Modus Scan Hold mit allen Bänken aktiv und Close Call Do-Not-Disturb aktiv. Ansonsten zeigt der Scanner den letzten Modus an, in dem er sich befand, bevor er abgeschaltet wurde. Das Display Das Display hat Symbole, die den gegenwärtigen Betriebsstatus des Scanners anzeigen. Die Information auf der Anzeige hilft Ihnen zu verstehen, wie Ihr Scanner funktioniert. Hinweis: Es ist möglich, dass nicht alle diese Symbole zur gleichen Zeit angezeigt werden.26 Deutsch

• Schnellsuche im Quick Search Modus.

• Close Call Treffer im Scan/Scan Hold Modus.

• Scannen im Scan Modus.

• CC Suche im Close Call Only Modus.

• Kanalnummer und Frequenz.

• Suchfrequenz. 3 P identifiziert einen Priorität-Kanal.

• BNK/SVC/SRC/BND zeigen Bänke/Bänder für Scan/Service Search/Custom Search/Close Call Only Modus.

• C steht für Close Call Trefferbank. 5 AM/FM zeigt Kanal/Frequenz Modulation.

• PRI steht für Priorität Scannen.

• PRI steht für Priorität Nicht stören.

• PRI+ steht für Priorität Plus Scannen.

Item Bedeutung 7 Zeigt alle CTCSS Töne/DCS Codes, die empfangen werden/wurden.

steht für Close Call Priorität.

• steht für Close Call Nicht stören. 9 ↑ oder ↓ indiziert die Scannen/Suche - Richtung.

zeigt an, dass der Batterieladezustand niedrig ist.

zeigt an, dass Tastensperre aktiv ist.

Gibt Signalstärke an.

• TL/O zeigt temporäre Sperre an.

• L/O zeigt permanente Sperre an.

• Hält bei Frequenz. 15 Gibt Function Modus an. Einstellen Ihres Scanners Wenn Sie Ihren Scanner zum ersten Mal einschalten, können Sie Ihre Display-Präferenzen und andere Elemente wie z.B. Rauschsperre- Levels, Lautstärken, Helligkeit usw. einstellen. Verwendung des SCROLL CONTROL -Knopfes Drehen Sie am SCROLL CONTROL Knopf oben auf Ihrem AE125H um:

• Lautstärken einzustellen

• Rauschsperre einzustellen

• Display-Einstellungen vorzunehmen

• Schriftzeichen für Text-Markierung auszuwählen

• Durch Menüoptionen auf und ab zu blättern

• Kanäle/Frequenzen im Hold Modus ändern

• Scanning wieder aufnehmen28 Deutsch

Drücken Sie den SCROLL CONTROL Knopf, um eine Einstellung auszuwählen. Hinweis: Das Drücken von SCROLL CONTROL ist das Gleiche wie Drücken von Pgm/E auf der Tastatur im Menü-Modus. Lautstärke einstellen

1. Drücken Sie die SCROLL CONTROL; die Lautstärkenanzeige

und die Batteriespannung werden angezeigt.

2. Drehen Sie am SCROLL CONTROL Knopf, um die Lautstärke

von 0 bis 15 einzustellen.

3. Drücken Sie auf den SCROLL CONTROL Knopf, um die

Lautstärke fest einzustellen.

4. Um den Lautstärken-Modus zu verlassen, drücken Sie

SCROLL CONTROL erneut oder warten für 10 Sekunden, um zum früheren Modus zurückzukehren. Rauschsperre einstellen

1. Drücken Sie Func, dann drücken Sie auf SCROLL

CONTROL. Das Rauschsperren Symbol und das Symbol für den Batterieladezustand erscheinen.

2. Drehen Sie am SCROLL CONTROL Knopf, um das

Rauschsperre-Level von 0 bis 15 zu ändern.

3. Drehen Sie am SCROLL CONTROL Knopf bis Audio

stummgeschaltet ist. Falls der Scanner ungewünschte Signalteile oder sehr schwache Übertragungen aufnimmt, erhöhen Sie die Rauschsperre, um das Signallevel, das für das Öffnen der Rauschsperre erforderlich ist, zu erhöhen. Um eine schwache oder weit entfernte Station zu hören, verringern Sie die Rauschsperreneinstellung.

4. Drücken Sie den SCROLL CONTROL Knopf, um das

gewünschte Level einzustellen und in den vorherigen Modus zurückzukehren. Einstellen der Hintergrundbeleuchtung Drücken Sie auf , um die Hintergrundbeleuchtung ein- und auszuschalten.Deutsch

1. Drücken Sie auf Func und , um das Display/Charge Menü

2. Von diesem Menü blättern Sie zu Set Backlight aus den Sub-

Menüs. Drücken Sie auf den SCROLL CONTROL Knopf.

3. Blättern Sie, um eine der folgenden Einstellungen

• Always Off – Hintergrundbeleuchtung ist immer aus.

• Always On – Hintergrundbeleuchtung ist immer eingeschaltet.

• On with Squelch – Hintergrundbeleuchtung ist an während die Rauschsperre offen ist und bis die Verzögerung abläuft.

• On with Keypress – Hintergrundbeleuchtung ist für 10 Sekunden nach Tastendruck an.

• Keypress + Squelch – Beide o.g. „Rauschsperre” und „Tastendruck”.

• <Back – Zurück zum vorhergehenden Menü.

4. Drücken Sie Pgm/E (oder drücken Sie auf den SCROLL

CONTROL Knopf), um zu speichern und zum früheren Menü zurückzukehren. (Standard = Always Off)

5. Drücken Sie auf .Clr, um das Menü zu verlassen.

Anmerkung: Während das Menü aktiv ist kann die Hintergrundbeleuchtung durch Drücken der Taste zwischen „Always On“ und „Always Off“ umgeschaltet werden. Kontrasteinstellung Dieses Sub-Menü des Display/Charge Menüs steuert den Display- Kontrast (wie hell oder dunkel die Anzeige gezeigt wird) für verschiedene Betrachtungsumstände. Es gibt 15 Kontrasteinstellungen. Sie sehen, wie sich der Kontrast verändert, wenn Sie durch die Einstellungen blättern.

1. Um den Kontrast zu verändern, drücken Sie auf Func +

dann wird das Display/Charge Menü angezeigt.

2. Blättern Sie durch Kontrast einstellen und drücken Sie Pgm/E.

3. Scrollen Sie, um die Kontrasteinstellungen einzusehen.30

4. Wenn Sie eine Einstellung gewählt haben, drücken Sie auf

Pgm/E, um sie zu bestätigen und um zum vorherigen Menü zurückzukehren.

5. Drücken Sie auf .Clr, um das Menü zu verlassen.

Einstellen des Lade-Timers Das Charging Timer Menü ist ebenfalls ein Sub-Menü des Display/Charge Menüs. Es stellt ein, wie lange der Scanner die Batterien lädt, wenn Sie das mitgelieferte USB Kabel mit einem USB Port und dann mit Ihrem Scanner verbinden. WARNUNG: Der Lade-Timer wird immer dann auf die eingestellte Ladezeit zurückgesetzt, wenn Sie das USB Kabel in den Scanner einstecken oder die Batterien laden, während das USB Kabel verbunden ist.

1. Um den Lade-Timer einzustellen, drücken Sie dann auf

Func , um das Display/Charge Menü zu öffnen.

2. Scrollen Sie zu Set Charge Time und drücken Sie Pgm/E.

3. Blättern Sie durch 1-14 (Stunden) (Standard = 14 Stunden)

und drücken Sie Pgm/E, um zu speichern und zum vorherigen Menü zurückzukehren. Empfohlene Maximalzeit zum Laden von Ni-MH Batterien: 1500 mAh 9 Stunden 1800 mAh 11 Stunden 2000 mAh 12 Stunden 2100 mAh 13 Stunden 2200 mAh 13 Stunden 2300 mAh 14 Stunden

4. Drücken Sie auf .Clr, um das Menü zu verlassen.Deutsch

Verwenden der Tastatur-Sperre Verwenden Sie die Tastatursperre des Scanners, um den Scanner vor versehentlichen Programmänderungen zu schützen. Wenn die Tastatur gesperrt ist, funktionieren nur noch Func, Hold, , , und der SCROLL CONTROL Knopf (nur Lautstärke). Drücken Sie auf Func und dann auf L/O, um die Tastatur zu sperren und zu entsperren. Der Scanner zeigt Keypad Lock On oder Keypad Lock Off an. Einstellen des Tastentons Drücken Sie Func und dann Beep/7 (Standard = EIN), um den Bestätigungston für den Tastendruck ein- oder auszuschalten. Scanner zurücksetzen WARNUNG: Das Zurücksetzen des Scanners löscht alle Daten und Einstellungen, die Sie zuvor eingegeben haben. Daten, die vom Anwender programmiert und gelöscht wurden, können nicht wiederhergestellt werden. Als ein letzter Schritt können Sie nur die originalen Fabrikdaten wiederherstellen.

1. Drücken und halten Sie die 2, 9 und Hold Tasten und schalten

2. Der Scanner löscht nun alle Daten und kehrt zu den

Anfangseinstellungen - mit Ausnahme des Bandplans - zurück. All Memory Clear wird angezeigt. PC Programmierung Verbinden Sie Ihren Scanner mit Ihrem PC mit einem USB Kabel:

• Um Programmkanäle in Ihrem Scanner zu programmieren

• Einstellungen vornehmen Wenn Sie Ihren Scanner mit Ihrem PC verbinden, erscheinen eine Reihe von Anzeigen, die Ihnen helfen. USB Treiber und optionale Programmier-Software ist erhältlich unter http://www.service.alan-electronics.de. Programmierung von Kanälen Nachdem Sie Ihren Scanner konfiguriert haben, sind Sie nun in der Lage, die vorprogrammierten Service-Bänke, Custom Suchbänke und32 Deutsch

die Close Call Features zu verwenden. Sie können auch Ihre Kanal- Speicherplätze programmieren oder Ihre 10 Custom Suchbank- Speicherplätze erneut programmieren. Bevor der Scanner mit dem Scannen beginnen kann, müssen Sie eine Frequenz in wenigstens einen Kanal einprogrammieren.

1. Um einen Kanal zu wählen, drücken Sie Hold und geben dann

die Kanalnummer (1-500) ein.

2. Drücken Sie Pgm/E, um das Channel-Menü aufzurufen.

(Sie können auch „Hold” drücken und auf den Kanal scrollen; drücken Sie Func und dann Pgm/E.) Hinweis 1: Drehen am SCROLL CONTROL Knopf im Funktionsmodus erlaubt Ihnen den ersten Kanal in jeder Bank anzuwählen. Hinweis 2: Im Scan Halt Modus können Sie Frequenzen schnell speichern, indem Sie die Frequenz eingeben und Pgm/E drücken.

3. Scrollen Sie, um „Enter Frequency” hervorzuheben und

drücken Sie Pgm/E. Sie sehen jetzt die Kanalnummer und die gegenwärtig einprogrammierte Frequenz. (Um zum vorherigen Screen zurückzukehren, drücken Sie .Clr.)

4. Verwenden Sie die Zahlentasten und .Clr für Dezimalzahlen,

um die Frequenz einzugeben. Falls Sie einen Fehler machen, drücken Sie .Clr, um die Anzeige zu löschen. Drücken Sie Pgm/E, um die Frequenz zu speichern und zum Kanal-Menü zurückzukehren.

5. Drücken Sie .Clr, um zum letzten Screen zurückzukehren.

Der Scanner rundet automatisch die eingegebene Zahl zur nächsten gültigen Frequenz auf. Zum Beispiel, wenn Sie 151,473 (MHz) eingeben, akzeptiert Ihr Scanner es als 151,475. Falls Sie eine ungültige Frequenz eingegeben haben, erscheint Out of Band und der Scanner piept dreimal. Drücken Sie .Clr und geben Sie eine gültige Frequenz ein. Falls Sie eine Frequenz eingeben, die bereits woanders einspeichert wurde, dann zeigt der Scanner die Kanalnummer und Frequency Exists – Confirm? an. Hinweis: Der Scanner checkt zuerst die Bank, in der Sie den Kanal speichern möchten. Falls der Scanner keinen Doppeleintrag einesDeutsch

Kanals in dieser Bank findet, dann sucht der Scanner weiter in den verbleibenden Bänken Ihres Scanners. Falls der Scanner einen Doppeleintrag in einer der Bänke findet, werden die Kanalnummer und eine Nachricht angezeigt, um die duplizierte Frequenz zu bestätigen. Sollten Sie die Frequenz aus Versehen eingegeben haben, drücken Sie .Clr und geben dann die richtige Frequenz ein. Um die Frequenz einzugeben, drücken Sie Pgm/E, um sie zu akzeptieren. Programmieren von Kanal-Text-Tags Sie können Ihre Kanäle durch Programmieren von Text-Tags (bis zu 16 Zeichen) individuell benennen, um Kanalfrequenzen leichter zu identifizieren. Das Standard-Tag ist die Banknummer gefolgt von der Kanalnummer in der Bank.

1. Um einen Kanal zu wählen, drücken Sie Hold und geben dann

die Kanalnummer ein.

2. Drücken Sie Pgm/E, um das Channel-Menü aufzurufen.

(Sie können auch „Hold” drücken und auf den Kanal scrollen; drücken Sie Func und dann Pgm/E.)

3. Scrollen Sie auf „Edit Tag” und drücken Sie Pgm/E.

4. Drehen Sie am SCROLL CONTROL Knopf, um die Zeichen

zu wählen, drücken Sie > oder <, um den Cursor nach rechts oder links zu bewegen. Falls Sie einen Fehler machen, drücken Sie .Clr, um das letzte Zeichen zu löschen. Drücken Sie .Clr zweimal, um alle Zeichen zu löschen. Um abzubrechen und dieses Menü zu verlassen, drücken Sie L/O.

5. Drücken Sie Pgm/E, um das Tag zu speichern und um zum

Channel Menü zurückzukehren. Einstellen von CTCSS/DCS für einen Kanal Sie können einen CTCSS Ton oder DCS Code speichern, den Scanner so einstellen, dass er nach Tönen/Codes sucht, dass er die Rauschsperre bei jedem Ton/Code öffnet oder dass die Rauschsperre sich nur öffnet, wenn kein CTCSS/DCS für irgendeinen Kanal entdeckt wird. (Standard = AUS)

1. Um einen Kanal zu wählen, drücken Sie Hold und geben dann

die Kanalnummer ein.34 Deutsch

2. Drücken Sie Pgm/E, um das Channel-Menü aufzurufen.

(Sie können auch HOLD drücken und zum Kanal scrollen; drücken Sie Func und dann Pgm/E.)

3. Scrollen Sie, um „Set CTCSS/DCS” zu wählen und drücken

4. Scrollen Sie, um eine der folgenden Optionen zu wählen:

• Off - der Scanner ignoriert alle Töne und öffnet die Rauschsperre bei jedem Signal.

• CTCSS - der Scanner fragt den Anwender nach dem richtigen Ton. Die Rauschsperre öffnet sich für diesen Kanal nur, wenn der Ton übereinstimmt.

• DCS - der Scanner fragt den Anwender nach dem richtigen Code. Die Rauschsperre öffnet sich für diesen Kanal nur, wenn der Code übereinstimmt.

• CTCSS/DCS Search - der Scanner zeigt jeden Ton/Code, der verwendet wird an, öffnet die Rauschsperre aber bei jedem Signal.

• No Tone - gibt an, dass die Kanalrauschsperre sich nur öffnet, falls kein CTCSS/DCS entdeckt wird.

• <Back - kehrt zum Kanal-Menü zurück. Hinweis: Falls Sie Off, CTCSS/DCS Search oder No Tone gewählt haben, kehrt der Scanner zum Kanal-Menü zurück. Falls Sie CTCSS oder DCS gewählt haben, können Sie nun den CTCSS Ton oder den DCS Code wählen.

5. Scrollen Sie, um anzuwählen und drücken dann auf Pgm/E,

um zu speichern und um zum Kanal-Menü zurückzukehren. Kanal Modulation einstellen

1. Um einen Kanal zu wählen, drücken Sie Hold und geben dann

die Kanalnummer ein.

2. Drücken Sie Pgm/E, um das Channel-Menü aufzurufen.

(Sie können auch „Hold” drücken und auf den Kanal scrollen; drücken Sie Func und dann Pgm/E.)

3. Scrollen Sie, um „Set Modulation” zu wählen und drücken

4. Scrollen Sie, um die Modulation aus den folgenden Optionen

• FM – der Scanner verwendet FM Modulation.

5. Drücken Sie Pgm/E, um zu speichern und kehren Sie zum

Kanal-Menü zurück. Hinweis: Falls die vorliegende Frequenz ein Flugfunk-Band ist, können Sie die FM Modulation nicht wählen. Prioritätskanal einstellen Die Prioritäts-Eigenschaft erlaubt Ihnen, einen gespeicherten Kanal in jeder Bank als Prioritätskanal zu benennen. Wenn sie eingeschaltet ist, prüft der Scanner diesen Prioritätskanal alle 2 Sekunden auf Aktivität, während der Scanner die Bank scannt. Diese Eigenschaft erlaubt Ihnen Scannen durch die Kanäle, während wichtige oder interessante Übertragungen auf spezifischen Kanälen nicht außer Acht gelassen werden. P zeigt die Identität des Priorität-Kanals an.

1. Um einen Kanal zu wählen, drücken Sie Hold und geben dann

die Kanalnummer ein.

2. Drücken Sie Pgm/E, um das Channel-Menü aufzurufen.

(Sie können auch „Hold” drücken und auf den Kanal scrollen; drücken Sie Func und dann Pgm/E.)

3. Scrollen Sie zu „Set Priority” und drücken dann Pgm/E.

4. Scrollen Sie zu „Priority On” und drücken Sie Pgm/E, um zu

speichern und zum Kanal-Menü zurückzukehren. Kanal Verzögerung einstellen Diese Einstellung steuert, wie viele Sekunden der Scanner nach Beendigung einer Übertragung wartet, bevor das Scannen wieder aufgenommen wird. Sollten Sie eine negative Verzögerungszeit wählen, dann hält der Scanner bei der Übertragung für die gesetzte Zeit an und führt dann Scannen automatisch fort. (Standard = 2 Sekunden)

1. Um einen Kanal zu wählen, drücken Sie Hold und geben dann

die Kanalnummer ein.

2. Drücken Sie Pgm/E, um das Channel-Menü aufzurufen.

(Sie können auch „Hold” drücken und auf den Kanal scrollen; drücken Sie Func und dann Pgm/E.)

3. Scrollen Sie, um „Set Delay” zu wählen und drücken Sie dann

4. Drehen Sie am SCROLL CONTROL Knopf, um die

Verzögerungszeit aus den folgenden Optionen zu wählen:

• -10 Sek. – weiter nach 10 Sekunden.

• -5 Sek. – weiter nach 5 Sekunden.

• 0 Sek. – sofort weiter.

• 1 Sek. – wartet 1 Sekunde auf Antwort, dann weiter.

• 2 Sek. – wartet 2 Sekunden auf Antwort, dann weiter.

• 3 Sek. – wartet 3 Sekunden auf Antwort, dann weiter.

• 4 Sek. – wartet 4 Sekunden auf Antwort, dann weiter.

• 5 Sek. – wartet 5 Sekunden auf Antwort, dann weiter.

5. Drücken Sie Pgm/E, um zu speichern und kehren Sie zum

Kanal-Menü zurück. Kanäle löschen Sie können alle Programmierpunkte für einen Kanal löschen.

1. Drücken Sie Hold und geben dann die Kanalnummer, die

gelöscht werden soll, ein.

2. Drücken Sie Pgm/E, um das Channel-Menü aufzurufen.

(Sie können auch „Hold” drücken und auf den Kanal scrollen; drücken Sie Func und dann Pgm/E.)

3. Scrollen Sie, um Delete Channel zu wählen und drücken Sie

4. Bei Confirm Delete?, drücken Sie Pgm/E, um den Kanal zu

löschen oder .Clr um abzubrechen und zum Channel Menü zurückzukehren. Eine Bank löschen Sie können alle Kanäle in einer Bank löschen.

1. Drücken Sie Hold, um einen Kanal in einer Bank zu wählen,

dann geben Sie die Kanalnummer ein.

2. Drücken Sie Pgm/E, um das Channel-Menü aufzurufen.

(Sie können auch „Hold” drücken und auf den Kanal scrollen; drücken Sie Func und dann Pgm/E.)

3. Scrollen Sie, um Channel zu wählen und drücken Sie Pgm/E.Deutsch

4. Bei Confirm Clear?, drücken Sie Pgm/E, um die Bank zu

löschen oder .Clr, um abzubrechen und zum Channel Menü zurückzukehren. Gespeicherte Kanäle scannen Drücken Sie Scan, um Kanäle zu scannen. Der Scanner scannt durch alle entsperrten Kanäle in den aktivierten Bänken in Reihenfolge der Kanäle. Wenn der Scanner eine Übertragung findet, dann hält er da an. Wenn das Scannen aller normalen Bänke beendet ist, dann scannt der Scanner eine Kanal-Speicherbank, die Close Call Hits genannt wird (falls aktiviert). Dies ist eine Speicherbank, die im Close Call Modus gefundene Frequenzen automatisch speichert. Sie sehen die Close Call Hits auf der Anzeige. Falls die Close Call Hits Bank leer ist, scannt der Scanner die Bank nicht. Im Scan Modus zeigt die obere Zeile die laufende Kanal-Banknummer an und die untere Zeile zeigt und scrollt SCAN von rechts nach links mit den Richtungspfeilen (↑ oder ↓). Aktivierte Scan-Bänke erscheinen auf der untersten Zeile. Deaktivierte Scan-Bänke werden nicht angezeigt. Die laufende gescannte Banknummer blinkt.

• Sie können Scan-Bänke ein-/ausschalten, indem 1 bis 9 oder 0 drücken, aber eine Bank muss immer aktiviert sein. Falls Sie alle Scan-Banks ausschalten, zeigt der Scanner Nothing to Scan an. Sie können die Close Call Hits Bank ein- /ausschalten, indem Sie .Clr drücken.

• Falls Sie die Suchrichtung verändern wollen oder falls es eine lange Übertragung ist und Sie mit dem Scannen weiter machen wollen, drehen Sie am SCROLL CONTROL Knopf oder Sie drücken Scan. Wenn der Scanner eine Übertragung findet, dann hält er da an. Wenn die Übertragung beendet ist, scannt der Scanner weiter gemäß den Delay-Einstellungen für jeden Kanal.

• Um bei einem Kanal anzuhalten, drücken Sie Hold.38 Deutsch

• Um durch die Kanäle Schritt für Schritt zu gehen, drehen Sie am SCROLL CONTROL Knopf im Hold Modus. Press Hold, um fortzufahren. Während Sie eine Übertragung abhören, zeigt die obere Zeile die laufende Bank und Bank-Kanalnummer an (oder den Namen, falls vergeben) und die untere Zeile zeigt die Kanalnummer im Scanner und Frequenz mit den Richtungspfeilen an (↑ oder ↓). P erscheint in der Anzeige, falls es ein Priorität-Kanal ist. Die Modulation, das Priorität- Modus-Symbol (falls Priorität aktiviert ist) und das Close Call Symbol (falls CC Pri oder CC-DND aktiviert sind) erscheinen ebenfalls. Jede CTCSS/DCS, die empfangen wurde, blinkt in der CTCSS/DCS Suche und das Symbol erscheint dauerhaft, falls programmiert. Zahlen auf der Unterseite der Anzeige zeigen die gewählten Scan- Banks. Die gegenwärtig gescannte Banknummer blinkt im Receive Modus.

• Um den Kanal zeitweise zu sperren, drücken Sie L/O.

• Um den Kanal permanent zu sperren, drücken Sie L/O zweimal schnell. Siehe Sperren von Kanälen auf Seite 39 Prioritätsscan Modi Dieser Scanner erlaubt vier verschiedene Prioritäts-Modi. Diese Modi funktionieren im Search und Hold Modus (außer im Close Call Only Modus). (Standard = AUS) Im Scan oder Search Modus drücken Sie Func dann Pri/1, um das Priority Menü zu öffnen. Scrollen Sie, um eine der folgenden Optionen hervorzuheben und drücken Sie dann auf Pgm/E, um sie auszuwählen:

• Priority Off- prüft keine Priorität-Kanäle.

• Priority DND- prüft Priorität-Kanäle alle 2 Sekunden, aber nur, wenn sie nicht empfangen. Falls Sie Priority Modus zu Priorität DND einstellen, dann schaltet der Scanner das PRI Symbol während Scanning oder Suchen zu.

• Priority Scan- prüft Priorität-Kanäle alle 2 Sekunden. Falls Sie den Modus auf Priority Scansetzen, schaltet der Scanner das PRI Symbol während Scanning und Suchen zu.Deutsch

• Priority Plus- scannt nur Priorität-Kanäle in aktiven Bänken. Falls Sie den Priority Modus zu Priority Plus einstellen, dann schaltet der Scanner das PRI+ Symbol während des Scannes zu.

• Exit- Zum vorherigen Modus zurückkehren. Hinweis: Falls keine Priorität-Kanäle zum Scannen bereitgestellt sind, wird „Priority Scan No Channels” angezeigt und der Priorität Modus ist auf AUS gestellt. Manuelle Wahl eines Kanals Sie können auch einen einzigen Kanal kontinuierlich beobachten ohne zu scannen. Dies ist hilfreich, falls Sie eine Notfalldurchsage auf einem Kanal hören oder falls Sie einen speziellen Kanal abhören wollen.

1. Um einen Kanal manuell zu wählen, drücken Sie Hold und

geben die Kanalnummer ein.

2. Drücken Sie Hold erneut.

Sperren von Kanälen Sie können die Scan-Geschwindigkeit erhöhen, indem Sie Kanäle, die kontinuierliche Übertragungen haben, sperren. Während des Empfangs eines Kanals oder im Scan Hold Modus, drücken Sie L/O einmal, um den Kanal zeitweise zu sperren. Temporary L/O und TL/O erscheinen kurz auf der Anzeige. Das Abschalten des Scanners löscht die zeitweise Sperre. Drücken Sie L/O zweimal schnell, um den Kanal permanent zu sperren. Locked Out und L/O erscheinen kurz auf der Anzeige. Das Abschalten des Scanners löscht die Sperre NICHT. Falls Sie einen Kanal im Scan Modus sperren, fährt der Scanner mit dem Scannen vom nächsten Kanal an fort. Sperren eines bestimmten Kanals

1. Drücken Sie auf Hold.

2. Geben Sie die Kanalnummer, die Sie sperren wollen, ein und

drücken Sie Hold erneut. (Sie können auch Hold drücken und zum Kanal scrollen.)40 Deutsch

3. Drücken Sie L/O einmal, um zeitweise zu sperren oder

drücken Sie L/O zweimal, um den Kanal permanent zu sperren. Hinweis: Sie können jedoch immer noch gesperrte Kanäle manuell anwählen. Falls Sie alle Kanäle in der gewählten Bank sperren, dann zeigt der Scanner „All Locked!” auf der zweiten Zeile an. Entsperren von Kanälen

1. Drücken Sie auf Hold.

2. Geben Sie die Kanalnummer, die Sie entsperren wollen, ein

und drücken Sie Hold erneut. (Sie können auch Hold drücken und zum Kanal scrollen.)

3. Drücken Sie L/O. L/O (oder TL/O) verschwindet.

Entsperren Sie alle Kanäle in Bänken, die gegenwärtig für Scannen freigegeben sind.

1. Drücken Sie Hold, um Scannen anzuhalten.

2. Drücken und halten Sie L/O bis Confirm Unlock All Channels?

in der Anzeige erscheint.

3. Drücken Sie Pgm/E, um alle zu entsperren oder .Clr, um

abzubrechen. Service Suche Falls Sie keine Frequenzreferenz in Ihrer Gegend haben, verwenden Sie eine Suchfunktion, um eine Übertragung zu finden. Sie können nach Notfallrufen, Freenet, PMR, Marine, Flugfunk, CB Radio und Amateurfunk-Frequenzen suchen, ohne dass Sie die spezifischen Frequenzen, die in Ihrer Gegend verwendet werden, kennen. Der Scanner ist vorprogrammiert mit all den Frequenzen, die diesen Services zugeteilt wurden. Um eine Service Suche zu starten, drücken Sie auf Func dann auf Srch/Svc. Wenn der Scanner eine Übertragung findet, dann hält er da an. Wenn die Übertragung endet, fährt der Scanner mit seiner Suche gemäß den Verzögerungseinstellungen fort (siehe Seite 35). Während der Service Suche zeigt die obere Zeile den laufenden Service Namen an. Die untere Zeile zeigt die Suchfrequenz und die Richtungspfeile (↑ oder ↓) mit der Modulation an.Deutsch

Aktivierte Service Bänke erscheinen in der untersten Zeile. Deaktivierte Service Bank Nummern werden nicht angezeigt. Die laufende Such-Banknummer blinkt. Sie können Service Bänke unter Verwendung von der Tasten 1-7 ein-/ausschalten; eine Service Bank muss jedoch immer aktiviert sein. Falls Sie alle Service Bänke ausschalten, zeigt der Scanner Nothing to Srch an. Falls Sie die Suchrichtung ändern wollen oder falls es eine lange Übertragung ist und Sie weiter suchen wollen, dann drehen Sie am SCROLL CONTROL Knopf oder Sie drücken Func und dann Srch/Svc. Service Suche: Empfangs- Haltemodus Um eine Frequenz zu halten, drücken Sie auf Hold. Um Schritt für Schritt durch die Frequenzen zu blättern, drehen Sie am SCROLL CONTROL Knopf während Sie im Hold Modus sind. Drücken Sie Hold erneut, um weiter zu machen. Während Sie eine Übertragung abhören, zeigt die obere Zeile den laufenden Service Banknamen und die untere Zeile die Kanalnummer (falls definiert) sowie die laufende Frequenz mit den Richtungspfeilen (↑ oder ↓) an. Die Modulation, das Priority Modus Symbol (falls Priorität aktiviert ist), alle empfangenen CTCSS/DCS (falls aktiviert) und das Close Call Symbol (falls CC Pri oder CC-DND aktiviert sind) erscheinen ebenfalls in der Anzeige. Zahlen auf der untersten Seite des Displays zeigen die aktivierten Service Suchbänke an. Die laufende Such-Banknummer blinkt im Receive Modus. Um eine Frequenz zu speichern, drücken Sie auf Pgm/E. (Siehe „Speichern von gefundenen Suchfrequenzen“ auf Seite 46.) Um eine Frequenz zeitweise zu sperren, drücken Sie L/O. Um eine Frequenz permanent zu sperren, drücken Sie zweimal schnell auf L/O. Siehe auch „Such Optionen” auf Seite 45 für Delay, CTCSS/DCS Einstellungen und „Sperren/Überprüfen/Entsperren von Frequenzen”.42 Deutsch

Individueller Such Modus Der individuelle Such Modus erlaubt Ihnen das Programmieren und die Suche von/in 10 Suchbereichen. Sie können all diese Bereiche gleichzeitig durchsuchen und jeden dieser Custom Such Bereiche erneut programmieren. Während Custom Suche beginnt der Scanner die Suche mit der niedrigsten Frequenz im gewählten Suchbereich hin zur höchsten Frequenz im Suchbereich. Diese Feature erlaubt Ihnen die Suche durch die voreingestellten Frequenzbereiche. (Siehe auch, Programmieren von Custom Such Bereichen auf Seite 43). Die voreingestellten Frequenzbereiche sind:

Bank Nr. Frequenz (MHz) 1 25,0000 - 27,9999 2 28,0000 - 30,1999 3 30,2000 - 49,9999 4 50,0000 - 88,0000 5 108,0000 - 136,9999 6 137,0000 - 143,9999 7 144,0000 - 174,0000 8 225,0000 - 399,9999 9 400,0000 - 512,0000 10 806,0000 - 960,0000 Um eine Custom Suche zu starten, drücken Sie auf Srch/Svc. Wenn der Scanner eine Übertragung findet, dann hält er da an. Wenn die Übertragung endet, macht der Scanner entsprechend den Delay- Einstellungen mit der Suche weiter. Während der Suche zeigt die obere Zeile den laufenden Such-Bank- Namen an. Die untere Zeile zeigt die Suchfrequenz und die Richtungspfeile (↑ oder ↓) mit der Modulation an. Aktivierte Suchbänke erscheinen auf der untersten Zeile. Deaktivierte Such-Bank-Nummern werden nicht angezeigt. Die laufende Such- Banknummer blinkt.Deutsch

• Sie können Suchbänke unter Verwendung der Tasten 1-9 oder 0 ein-/ausschalten. Eine Suchbank muss immer aktiviert sein. Falls Sie alle Suchbänke ausschalten, dann zeigt der Scanner „Nothing to Srch” an.

• Falls Sie die Suchrichtung ändern wollen oder falls es eine lange Übertragung ist und Sie weiter suchen wollen, dann drehen Sie am SCROLL CONTROL Knopf oder drücken Srch/Svc. Individuelle Suche: Empfangs- Haltemodus Um eine Frequenz zu halten, drücken Sie auf Hold. Um Schritt für Schritt durch die Frequenzen zu blättern, drehen Sie am SCROLL CONTROL Knopf im Hold Modus. Drücken Sie auf Hold, um mit der Suche fortzufahren. Während Sie eine Übertragung abhören, zeigt die obere Zeile den laufenden Service Banknamen und die untere Zeile die Kanalnummer (falls definiert) sowie die laufende Frequenz mit den Richtungspfeilen (↑ oder ↓) an. Die Modulation, das Priority Modus Symbol (falls Priorität aktiviert ist), alle empfangenen CTCSS/DCS (falls aktiviert) und das Close Call Symbol (falls CC Pri oder CC-DND aktiviert sind) erscheinen ebenfalls in der Anzeige. Zahlen auf der unteren Seite des Displays zeigen die aktivierten Suchbänke an. Die laufende Such-Banknummer blinkt im Receive Modus.

• Um eine Frequenz zu speichern, drücken Sie auf Pgm/E; siehe „Speichern von gefundenen Suchfrequenzen“ auf Seite

• Um eine Frequenz zeitweise zu sperren, drücken Sie L/O.

• Um eine Frequenz permanent zu sperren, drücken Sie zweimal schnell auf L/O. Siehe auch „Such Optionen” auf Seite 45 für Delay, CTCSS/DCS Einstellungen und „Sperren/Überprüfen/Entsperren von Frequenzen”. Schnellsuche Modus Quick Search Modus erlaubt Ihnen eine Frequenz einzugeben und auf und ab zu suchen von der Frequenz an, die in einem Hold Modus ist44 Deutsch

(außer Close Call Only). Um eine Schnellsuche im Scan oder Search Modus zu starten, drücken Sie Hold, um an einem Kanal oder einer Frequenz anzuhalten. Geben Sie die neue Frequenz ein (einschließlich eines Dezimalpunkts – somit gehen Sie nicht auf einen Kanal) und drücken Hold erneut, um die Frequenz einzustellen. Mit Schnellsuche drücken Sie auf Hold, um die Suche zu starten. Um eine Schnellsuche an der laufenden Frequenz während einer Close Call Suche zu starten, drehen Sie am SCROLL CONTROL Knopf im „Hold” Modus und drücken dann Hold, um die Suche zu starten. Wenn der Scanner eine Übertragung findet, dann hält er da an. Wenn die Übertragung endet, macht der Scanner entsprechend den Delay-Einstellungen mit der Suche weiter. Während der Suche im Quick Search Modus zeigt die obere Zeile „Quick Search” und die untere Zeile die Suchfrequenz und die Richtungspfeile (↑ oder ↓) mit der Modulation an. Falls Sie die Suchrichtung ändern wollen oder falls es eine lange Übertragung ist und Sie weiter suchen wollen, dann drehen Sie am SCROLL CONTROL Knopf oder drücken Srch/Svc. Schnellsuche Empfang/Hold Modi Um eine Frequenz zu halten, drücken Sie Hold. Um Schritt für Schritt durch die Frequenzen zu blättern, drehen Sie am SCROLL CONTROL Knopf im Hold Modus. Drücken Sie Hold, um weiter zu machen. Während Sie eine Übertragung abhören, zeigt die obere Zeile ‚Schnellsuche und die untere Zeile die laufende Frequenz und die die Richtungspfeile (↑ oder ↓) an. Die Modulation, das Priority Modus Symbol (falls Priorität aktiviert ist), alle empfangenen CTCSS/DCS (falls aktiviert) und das Close Call Symbol (falls CC Pri oder CC-DND aktiviert sind) erscheinen ebenfalls in der Anzeige.

• Um eine Frequenz zu speichern, drücken Sie auf Pgm/E. Siehe auch „Speichern von gefundenen Suchfrequenzen” auf Seite 46.

• Um eine Frequenz zeitweise zu sperren, drücken Sie L/O.

• Um eine Frequenz permanent zu sperren, drücken Sie auf L/O zweimal schnell.Deutsch

• Um Schnellsuche zu verlassen, drücken Sie auf Scan. Siehe auch „Such Optionen” auf Seite 45 für Delay, CTCSS/DCS Einstellungen und „Sperren/Überprüfen/Entsperren von Frequenzen”. Such Optionen Verzögerung Diese Einstellung steuert wie viele Sekunden der Scanner nach Beendigung der Übertragung wartet, bevor er die Suche wieder aufnimmt. Sollten Sie eine negative Verzögerungszeit wählen, dann hält der Scanner an der Übertragung für die eingestellte Zeit an und nimmt dann die Suche wieder automatisch auf. (Standard = 2 Sekunden). Diese Einstellung betrifft sowohl Search wie auch Close Call.

1. Drücken Sie Func, dann Pgm/E im Service, Custom oder

Quick Search/Search Hold Modus, um das Search Menü anzuzeigen.

2. Scrollen Sie auf Set Delay und drücken Sie auf Pgm/E.

3. Drehen Sie am SCROLL CONTROL Knopf, um die

Verzögerungszeit aus den folgenden Optionen auszuwählen:

• -10 Sek. – weiter nach 10 Sekunden.

• - 5 Sek. – weiter nach 5 Sekunden.

• 0 Sek. – sofort weiter.

• 1 Sek. – wartet 1 Sekunde auf Antwort, dann weiter.

• 2 Sek. – wartet 2 Sekunden auf Antwort, dann weiter.

• 3 Sek. – wartet 3 Sekunden auf Antwort, dann weiter.

• 4 Sek. – wartet 4 Sekunden auf Antwort, dann weiter.

• 5 Sek. – wartet 5 Sekunden auf Antwort, dann weiter.

4. Drücken Sie auf Pgm/E, um zu speichern und um zum

vorherigen Menü zurückzukehren. CTCSS/DCS Suche Diese Einstellung steuert, ob der Scanner nach einem sub-auditiven Ton sucht, wenn er an einer Übertragung während einer Suche anhält. (Standard = EIN). Diese Einstellung betrifft sowohl Search wie auch Close Call.46 Deutsch

1. Drücken Sie Func und dann Pgm/E im Service, Custom oder

Schnellsuche /Suche Halt Modus, um das Such-Menü zu öffnen.

2. Drehen Sie am SCROLL CONTROL Knopf zur CTCSS/DCS

Search und drücken Sie dann Pgm/E.

3. Drehen Sie am SCROLL CONTROL Knopf, um eine der

folgenden Einstellungen auszuwählen:

4. Drücken Sie auf Pgm/E, um zu speichern und um zum

vorherigen Menü zurückzukehren. Programmieren der Individuellen Suchbereiche Sie können jeden Suchbereich der individuellen Suche definieren.

1. Drücken Sie Func und dann Pgm/E im individuellen Such

Modus, um das Such-Menü zu öffnen.

2. Drehen Sie am SCROLL CONTROL Knopf auf „Program

Limits” und drücken Sie auf Pgm/E.

3. Drehen Sie am SCROLL CONTROL Knopf bis Search Bank

1-10 und drücken Sie Pgm/E. Sie sehen nun die vorher programmierte untere Frequenz. Bei Lower drücken Sie Pgm/E und verwenden die Tastatur, um den unteren Grenzwert der Frequenz einzugeben und drücken dann Pgm/E.

4. Scrollen Sie auf Upper und drücken Pgm/E. Sie sehen nun

die vorher einprogrammierte obere Frequenz. Mit der Tastatur geben Sie nun den oberen Grenzwert der Frequenz ein und drücken dann Pgm/E.

5. Drücken Sie .Clr, um zum Select Bank Menü zurückzukehren.

Wiederholen Sie dies für jede Custom Suchbank, die Sie neu programmieren wollen und drücken dann auf Srch/Svc, um die Suche zu starten. Speichern von gefundenen Suchfrequenzen Sie können gefundene Frequenzen in den Kanal-Speicherbänken in jedem Search Modus und jedem Close Call Modus speichern.

• Um eine Frequenz zu speichern, drücken Sie auf Pgm/E.Deutsch

• Um eine Frequenz aus der Close Call Treffer Bank in die normalen Kanalspeicherbänke zu übernehmen, drücken Sie Func + Pgm/E. Save Frequency wird angezeigt und der Scanner zeigt den ersten freien Kanal-Speicherplatz. Um einen anderen Speicherplatz zu wählen, drehen Sie am SCROLL CONTROL Knopf, um einen anderen Kanal zu wählen und drücken dann auf Pgm/E, um die Frequenz zu speichern oder .Clr, um das Menü zu verlassen und zum vorigen Menü zurückzukehren. Der Scanner speichert die Frequenz auf der Kanalstelle und bringt Sie zu dem Kanal-Menü für den Kanal, so dass Sie die Kanal-Optionen anpassen können. Scrollen Sie auf irgendeine Kanal-Option, die Sie ausgeben wollen. Siehe „PROGRAMMIERUNG VON KANÄLEN” auf Seite 31. Sperren von Suchfrequenzen Sie können bis zu 200 Suchfrequenzen sperren: 100 temporäre Frequenzen und 100 permanente Frequenzen. Während Sie eine Frequenz im Search oder Search Hold Modus empfangen, drücken Sie L/O einmal, um die Frequenz temporär zu sperren. Temporary L/O und TL/O erscheint kurz auf dem Display. Wenn der Scanner ausgeschaltet wird, werden die zeitweisen Sperren gelöscht. Drücken Sie L/O zweimal schnell, um die Frequenz permanent zu sperren. Locked Out und L/O erscheinen kurz auf dem Display. Wenn der Scanner ausgeschaltet wird, werden die Sperren NICHT gelöscht. Falls Sie eine Frequenz im Search Modus löschen, nimmt der Scanner die Suche von der nächsten Frequenz wieder auf. Anmerkung: Jede Frequenz, die in einem Suchmodus gesperrt wurde, wird ebenfalls in allen Service, Custom, Quick und Close Call Such-Modi gelöscht. Sie können gesperrte Frequenzen auch manuell auswählen. Falls sie jedoch alle Frequenzen in der gewählten Suchbank sperren, zeigt der Scanner „Alle gesperrt!” in der zweiten Zeile an.48 Deutsch

Entsperren der Suchfrequenzen

1. Drücken Sie Func und dann Pgm/E im Search oder Search

Hold Modus, um das Search Menü anzuzeigen.

2. Scrollen Sie zu Review Lockouts und drücken dann Pgm/E.

3. Scrollen Sie zu Review Freq L/O und drücken dann Pgm/E.

4. Scrollen Sie, um die gesperrten Frequenzen zu durchsuchen.

L/O gibt eine permanente Sperre an und TLO zeigt eine temporäre Sperre an. Drücken Sie auf den L/O Knopf, um entsperrte Frequenzen zu entsperren. Entsperren aller Suchfrequenzen

1. Drücken Sie Func und dann Pgm/E im Search oder Search

Hold Modus, um das Search Menü zu öffnen.

2. Scrollen Sie zu Review Lockouts und drücken dann Pgm/E.

3. Scrollen Sie zu „Unlock All” und drücken Sie Pgm/E. Dann

wird Confirm Unlock All Frequencies? angezeigt.

4. Drücken Sie Pgm/E, um zu bestätigen oder .Clr, um

abzubrechen. Sie können auch alle Such/Close Call Frequenzen entsperren, indem Sie L/O im Such Hold Modus drücken und halten, bis der Scanner anfragt: Confirm Unlock All Frequencies?. Drücken Sie Pgm/E, um zu bestätigen oder .Clr, um abzubrechen. Frequenzschritt einstellen Sie können die Frequenzschritte eines jeden Bandes ändern. Der ausgewählte Schritt betrifft Suche und Close Call. Beim Flugfunk-Band betrifft der gewählte Schritt auch die Flugfunk- Service Suche.

1. Drücken Sie Func und dann 3/Step, um das Frequenzschritt-

Menü aufzurufen, während Sie die Frequenz halten.

2. Der Scanner zeigt die laufenden Schritte an.

3. Drehen Sie am SCROLL CONTROL Knopf, um die Schritte

auszuwählen: Standard, 5 kHz, 6,25 kHz, 10 kHz und 12,5 kHz. (für das Flugfunk-Band 8,33 kHz oder 12,5 kHz) (für 84,015 – 88 MHz Band wurde ein 20 kHz Schritt hinzugefügt)Deutsch

4. Drücken Sie auf Pgm/E, um auszuwählen und um dann zum

vorherigen Modus zurückzukehren. Sie können den Frequenzschritt auch via Such-Menü einstellen. Hinweis: Wenn der Scanner ausgeschaltet ist, wird der Frequenzschritt auf seine ursprüngliche Einstellung zurückgesetzt. Modulation einstellen Sie können die Modulationen jeden Bandes ändern. Eine gewählte Modulation betrifft Suche und Close Call. Beim CB Band und Amateurfunk betrifft die gewählte Modulation die CB Band - und die Amateurfunk-Servicesuche. Beim Flugfunk-Band ist die Modulation nur AM.

1. Drücken Sie Func und dann 9/Mod, um die Modulation zu

ändern während Sie die Frequenz halten.

2. Der Scanner zeigt die Modulation für 1 Sekunde und

3. kehrt dann in den vorherigen Modus zurück.

Sie können die Modulation auch via Such-Menü einstellen. Hinweis: Falls der Scanner ausgeschaltet wird, wird die Modulation auf seine ursprünglichen Einstellungen eingestellt - mit der Ausnahme von CB Band und Amateurfunk. Close Call Close Call Funktion verwenden Anders wie beim Suchen, wo der Scanner sich mit einer Frequenz abgleichen muss, um eine Übertragung zu checken, entdeckt die Close Call RF Erfassung direkt die Präsenz eines starken nahen Signals und gleicht sich mit dieser Frequenz ab. Close Call RF Erfassung funktioniert gut bei der Suche nach Frequenzen in Situationen wie in einem Einkaufszentrum oder bei Sportveranstaltungen. Sie können den Scanner so einstellen, dass Close Call Entdeckung „im Hintergrund” arbeitet, während Sie andere Frequenzen scannen, dass Sie normales Scannen während des Close Call Betriebs abschalten oder dass Sie die Close Call Funktion abschalten und den Scanner normal verwenden. Sie können den Scanner so einstellen, dass ein Signal ertönt, wenn die Close Call50 Deutsch

Funktion eine Frequenz entdeckt. Und Sie können die Frequenz-Bänder so einstellen, dass der Scanner nach Übertragungen in von Ihnen gewünschten Bereichen sucht. Der Scanner speichert auch automatisch die letzten 10 Treffer in einer temporären Bank mit dem Namen „Close Call Hits” im Close Call Modus. Die Treffer verschwinden, wenn Sie den Strom ein-/abschalten. Sie können diese temporären Frequenzen auch in Kanal-Speicherbänke abspeichern. Close Call Erfassung funktioniert gut beim Lokalisieren der Quelle einer starken lokalen Übertragung wie beim Mobilfunk und Funkgeräten in Gebieten ohne andere starke Signalquellen. Falls Sie jedoch in einer Umgebung mit vielen Signalen sind (wie z.B. Funkruf-Sender, Mehrbereichs-Sendeantennen, Verkehrsüberwachungsgeräte usw.), dann kann es sein, dass Close Call RF Erfassung die Übertragung, die Sie suchen, nicht findet oder es kann sein, dass sie eine Übertragung findet, die sich von der gesuchten Übertragung unterscheidet. Close Call funktioniert mit einigen Arten von Übertragungen besser als mit anderen. Frequenzinformation für Sender kann eventuell nicht korrekt angezeigt werden, wenn eine extreme ausgerichtete Antenne (wie z.B. eine Amateurfunk-Richtantenne) verwendet wird, wenn gleichzeitig viele Sender zur gleichen Zeit in der gleichen Gegend betrieben werden oder wenn der Sender ein Fernsehsender ist. Close Call Modi auswählen

1. Im Scan oder Such Modus drücken Sie auf Func und dann

auf Hold, um das Close Call Menü aufzurufen.

2. Scrollen Sie auf „Close Call Modus” und drücken Sie Pgm/E.

3. Drehen Sie am SCROLL CONTROL Knopf und wählen Sie

aus den folgenden Modi:

• Close Call Off – schaltet Close Call aus.

• Close Call DND – checkt nur Close Call Treffer zwischen Übertragungen unter Vermeidung von Unterbrechungen bei den laufenden Übertragungen.

• Close Call Pri (Priority) – checkt Close Call Treffer alle 2 Sekunden, sogar während Übertragungen.Deutsch

• Nur Close Call – führt kontinuierliche Close Call Checks aus bis Sie das Menü durch Drücken von Scan oder Srch/Svc verlassen.

• <Back – kehrt zum vorherigen Menü zurück.

4. Drücken Sie Pgm/E, um auszuwählen und um zum Close Call

Menü zurückzukehren. Falls Close Call DND oder Close Call Pri ausgewählt ist, wird das Close Call Symbol im Scan und im Such Modus angezeigt. Der „Close Call Only” Modus Dieser Modus zeigt die erste Zeile Close Call, CC Search an, blättert von rechts nach links auf der zweiten Zeile, und das Close Call Symbol blinkt in der Anzeige. Aktivierte Suchbänder erscheinen auf der untersten Zeile. Deaktivierte Suchbänder werden nicht angezeigt.

• Um Close Call Bänder an- und abzuschalten, verwenden Sie die Zahlentasten (1-6) auf der Tastatur. Ein Such-Band muss immer aktiviert sein. Falls Sie alle Suchbänder ausschalten, dann zeigt der Scanner All Band Off! an.

• Um ein spezielles Band zu halten, drücken Sie auf Hold. Drehen Sie am SCROLL CONTROL Knopf und wählen Sie das Band, das Sie abhören wollen. Wenn der Scanner eine Frequenz findet, erscheint CC Found! auf dem Display. Außerdem ertönt ein Signal und/oder die Anzeige blinkt auf. Dies ist davon abhängig was im Close Call Alert Menü eingestellt ist.

• Drücken Sie auf eine beliebige Taste (außer auf Hold), um die gefundene Frequenz anzuzeigen. Während Sie eine Close Call Übertragung abhören, zeigt der Scanner Close Call in der ersten Zeile an und die Abhör-Frequenz auf der zweiten Zeile. Die Modulation und beliebige empfangene CTCSS/DCS (falls aktiviert) erscheinen ebenso auf der Anzeige. Zahlen auf der unteren Seite des Displays zeigen die aktivierten Close Call Bänder. Die laufenden Suchbändernummern blinken.52 Deutsch

Wenn die Übertragung endet, macht der Scanner entsprechend den Delay-Einstellungen mit der Suche weiter. Um eine Frequenz zu halten, drücken Sie auf Hold. Um eine Schnellsuche an der laufenden Frequenz zu starten, drehen Sie am SCROLL CONTROL Knopf im Hold Modus und drücken Hold, um die Suche zu starten. Um den Treffer abzubrechen, drehen Sie am SCROLL CONTROL Knopf. Um eine Frequenz zeitweise zu sperren, drücken Sie L/O. Um eine Frequenz permanent zu sperren, drücken Sie zweimal schnell auf L/O. Um eine Frequenz zu speichern, drücken Sie auf Pgm/E. Siehe auch „Speichern von gefundenen Suchfrequenzen” auf Seite 46. Um den Close Call Only Modus zu verlassen, drücken Sie Scan. Die folgenden Abschnitte beschreiben Delay, CTCSS/DCS, Alarm-Einstellungen, Close Call Band-Einstellungen und das Überprüfen/Entsperren von Frequenzen. Close Call Bänder einstellen Diese Einstellung erlaubt Ihnen, die durchsuchten Bänder für alle Close Call Modi auszuwählen.

1. Drücken Sie Func und dann Hold, um das Close Call Menü

2. Scrollen Sie auf Close Call Bands und drücken Sie Pgm/E.

3. Scrollen Sie zu jedem Band, das Sie aktivieren/deaktivieren

wollen und drücken Sie Pgm/E.

4. Scrollen Sie, um C-Call Band On oder Off zu wählen und

• <Back – kehrt zum vorherigen Menü zurück.

5. Drücken Sie .Clr (oder scrollen Sie zu Back und drücken

Pgm/E), um zum Close Call Menü zurückzukehren. Close Call Alarm Diese Einstellung steuert die Alarmton- und Alarmlicht-Einstellungen, die während des Close Call Betriebs verwendet werden. (Standard = EIN für beide)

1. Drücken Sie Func und dann Hold, um das Close Call Menü

2. Scrollen Sie zu Close Call Alert und drücken Sie Pgm/E.

Wählen Sie von den folgenden Optionen:

• Alert Beep – Steuert, ob der Scanner einen Alarmton ertönen lässt, wenn Close Call ein Signal entdeckt.

• Alert Light – Steuert, ob der Scanner die Anzeigenhintergrund-Beleuchtung blinken lässt, wenn Close Call ein Signal entdeckt.

• <Back – kehrt zum vorherigen Menü zurück.

3. Scrollen Sie zu jeder beliebigen Option, die Sie

aktivieren/deaktivieren wollen und drücken Sie Pgm/E.

4. Scrollen Sie zu On oder Off und drücken Pgm/E.

5. Drücken Sie .Clr (oder scrollen Sie zu Back und drücken

Pgm/E), um zum Close Call Menü zurückzukehren. Close Call Treffer Bank Der Scanner speichert die 10 letzten Close Call Treffer in der Close Call temporären Bank mit Namen „Close Call Treffer”. Diese Einstellung schaltet die Bank im Scan Modus EIN oder AUS. (Standard = AUS)

1. Drücken Sie Func und dann Hold, um das Close Call Menü

2. Scrollen Sie zu Scan Hits und drücken Sie Pgm/E.

3. Scrollen Sie zu Scan Hits On or Off und drücken Sie Pgm/E,

um zu speichern und um zum Close Call Menü zurückzukehren. (Standard = AUS)54 Deutsch

Sie können diese temporären Frequenzen auch in Kanal- Speicherbänken speichern, wenn Sie sie im Scan Modus erhalten und zu Ihnen im Scan Hold Modus scrollen. Siehe ebenso‚ „Speichern von gefundenen Suchfrequenzen“ auf Seite

Close Call Verzögerung Diese Einstellung steuert, wie lange der Scanner auf einer Frequenz nach Beendigung der Übertragung bleibt, bevor Close Call Betrieb wieder aufgenommen wird. Falls Sie eine negative Verzögerungszeit gewählt haben, stoppt der Scanner bei der Übertragung für die voreingestellte Zeit und nimmt das Scanning automatisch wieder auf. (Standard = 2 Sekunden). Diese Einstellung betrifft Suche wie auch Close Call.

1. Drücken Sie Func und dann Hold, um das Close Call Menü

2. Scrollen Sie auf Set Delay und drücken Sie auf Pgm/E.

3. Scrollen Sie, um die Verzögerungszeit aus den folgenden

Optionen auszuwählen:

• -10 Sek. – weiter nach 10 Sekunden.

• - 5 Sek. – weiter nach 5 Sekunden.

• 0 Sek. – sofort weiter.

• 1 Sek. – wartet 1 Sekunde auf Antwort, dann weiter.

• 2 Sek. – wartet 2 Sekunden auf Antwort, dann weiter.

• 3 Sek. – wartet 3 Sekunden auf Antwort, dann weiter.

• 4 Sek. – wartet 4 Sekunden auf Antwort, dann weiter.

• 5 Sek. – wartet 5 Sekunden auf Antwort, dann weiter.

4. Drücken Sie Pgm/E, um zu speichern und um zum Close Call

Menü zurückzukehren. Close Call CTCSS/DCS Suche Diese Einstellung steuert, ob der Scanner nach einem sub-auditiven Ton sucht, wenn er bei einer Übertragung während Close Call Betriebs stoppt. (Standard = EIN). Diese Einstellung betrifft Suchen und Close Call.Deutsch

1. Drücken Sie Func und dann Hold, um das Close Call Menü

2. Scrollen Sie zu CTCSS/DCS Search und drücken Sie auf

3. Scrollen Sie, um eine der folgenden Optionen zu wählen:

5. Drücken Sie Pgm/E, um zu speichern und um zum Close Call

Menü zurückzukehren. Technische Spezifikationen Größe: 67 mm(B) x 32,7 mm(T) x 115 mm(H) Gewicht: 175 g (ohne Antenne und Batterien) Betriebstemperatur: – 20ºC bis + 60ºC Close Call: – 10ºC bis + 50ºC Stromversorgung: 2 AA Aufladbare Ni-MH Batterien (2,4V DC) 2 AA Alkaline Batterien (3,0V DC) Verbinden mit AC Adapter oder PC mit USB Kabel (5,0V DC 500 mA) LCD Display: 64 X 128 Full Dot Matrix LCD orangefarben Hintergrundbeleuchtung. Interne Lautsprecher: 24 Ohm, 32 mm Durchmesse, Dynamischer Typ, 0,8W max. Speicherbänke: 10 Speicherplätze: 500 (50 Kanäle/Bank) Service Suche: 7 Bänder Notfalldienste Freenet PMR Marine Flugfunk CB Radio56 Deutsch

Amateurfunk Individuelle Suche: 10 Bänder Such Band: 25 durchsuchbare Bänder Scannen Rate: 80 Kanäle/Sekunde Such Rate: 90 Schritte/Sekunde 270 Schritte/Sekunde (5 kHz Schritt) Scann Verzögerung: 2 Sekunden (Standard) Ausgangsleistung: Interne Lautsprecher - 360 mW Nominal (24 Ohm) Kopfhörer (L-ch): 4 mW Nominal (32 Ohm) Antenne: 50 Ohm (Impedanz) Empfindlichkeit (12 dB SINAD) Nominal VHF Low Band

Signal-Rausch-Verhältnis (Nominal) VHF Low Band

(FM) 857,150 MHz 42 dB Features, Spezifikationen und Verfügbarkeit von optionalem Zubehör sind alle Änderungen vorbehalten ohne vorherige Ankündigung. Referenzen CTCSS Frequenzen in Hz 67,0 69,3 71,9 74,4 77,0 79,7 82,5 85,4 88,5 91,5 94,8 97,4 100,0 103,5 107,2 110,9 114,8 118,858 Deutsch

Birdies Alle Empfangs-/Sendegeräte können sogenannte „Birdies” (ungewünschte Signale) empfangen. Falls Ihr Scanner im Scan Modus stoppt und kein Sound ertönt, empfängt das Gerät womöglich einen Birdie. Birdies sind intern erzeugte Signale, die aus den elektronischen Bauteilen des Empfängers stammen. Birdies sind speziell bei 16 MHz und Vielfachen davon (z.B. 32 MHz, 480 MHz) präsent - (Interne CPU Taktfrequenz). Sie können den Birdies entgehen, indem Sie die Frequenz sperren.Deutsch

Optionales Zubehör Albrecht empfiehlt das folgende Zubehör. Dies sind nur Beispiele, Sie finden eine ganze Bandbreite an Zubehörtartikeln in unserem Katalog. Bestell-Nr. Zubehör Artikel 6158 Magnetische Mini-Antenne Albrecht Miniscan 6156 AE Maxiscan, BNC Flexantenne 25-1300 MHz 61700 Station Antenne Albrecht Allband 7120 Zusatzlautsprecher CB 20 71450 Ohrhörer 73671 AC Adapter 230V Gewährleistungs- und Recyclinginformationen Wir sind verpflichtet, jedem Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benutzen der Geräte in den verschiedenen Ländern beizufügen. Sie finden daher diese Informationen im folgenden Text. Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im Display, Gehäuse-defekte, abgebrochene Antennen, sowie Defekte durch äußere Einwirkung, wie Korrosion, Überspannung durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem Gerät beruhen. Bitte wenden Sie sich bei Gewährleistungsansprüchen zunächst unmittelbar an den Händler, bei dem Sie das Gerät erworben haben, oder auch gleich an unseren Servicepartner. Der Händler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das Gerät spezialisierte Serviceadresse nennen.60 Deutsch

Falls Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau. Elektroschrottgesetz und Recycling Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie finanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe. Konformitätserklärung Hiermit erklären wir Alan Electronics GmbH, Daimlerstraße 1k, 63303 Dreieich, Deutschland, dass unser Produkt AE125H alle grundlegenden Anforderungen und relevanten Bestimmungen der R&TTE Direktiven erfüllt. Eine ausführliche und aktuelle Konformitätserklärung kann unter www.service.alan-electronics.de heruntergeladen werden. © 2013 Alan Electronics GmbH Daimlerstr.1 k D- 63303 Dreieich, Deutschland www.alan-electronics.de www.albrecht-online.de Download-Server für technische Dokumentation: www.service.alan-electronics.de Technische Anfragen und mögliche Reparaturen: E-Mail: service@alan-electronics.de Fax: (+49) (0)6103-94 81 60 Reparaturanfragen: Telefon: (+49) (0)6103 94 81 22 Alle Rechte vorbehalten.AE75H
