BEDIENUNGSANLEITUNG DR 865 ALBRECHT

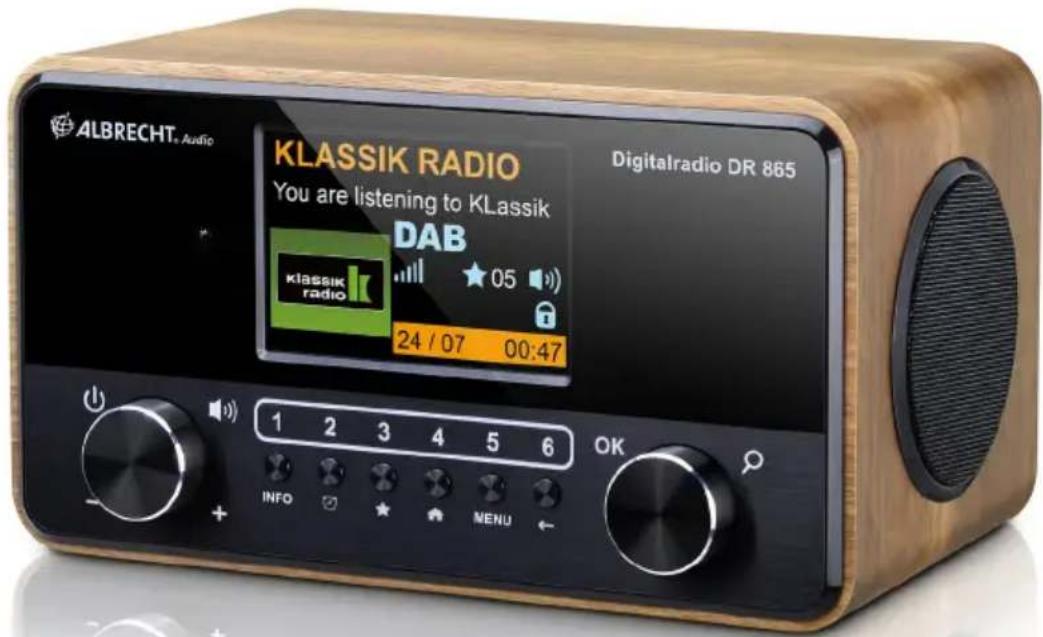

Vielen Dank, dass Sie sich für das Albrecht DR865 Digitalradio entschieden haben. Wir haben ein Radio entwickelt, das sich auf die wesentlichen Grundfunktionen konzentriert, die für den digitalen Radiogenuss nötig sind und dadurch sehr einfach in der Handhabung ist. Das Radio ist intuitiv für Jedermann über die Bedienelemente oder die beiliegende Fernbedienung zu bedienen. Zusätzlich wurde die Darstellung im Bildschirm komplett überarbeitet. Durch die Reduzierung der Anzeige auf die wirklich relevanten Informationen können diese jetzt noch größer und übersichtlicher dargestellt werden.

Ziehen Sie die Antenne in der vollen Länge aus, um den besten DAB/UKW-Rundfunkempfang zu erhalten. Schließen Sie den kleinen Stecker des Netzteils an die DC IN Buchse auf der Geräterückseite an und stecken Sie das Netzteil in eine Steckdose. Stellen Sie den Schalter ON/OFF auf „ON“, um das Gerät einzuschalten. Wenn Sie das Radio das erste Mal einschalten, führt das Gerät automatisch einen vollständigen Sender-Suchlauf nach allen verfügbaren DAB/DAB+ Sendern in Ihrer Region durch. Das Datum und die Uhrzeit im Standby-Modus stellen sich automatisch ein, sobald das Radio DAB-Empfang hat.

• Drücken Sie die Taste , um das Radio einzuschalten. Drücken Sie die Taste erneut, um das Radio in den Ruhemodus (Standby) zu versetzen.

• Drehen Sie den Drehknopf , um die Lautstärke zu verändern.

• In jedem Menü können Sie Ihre Auswahl durch drücken des Drehknopfes (OK) bestätigen.

• Drücken Sie die Taste, um ins Hauptmenü zu gelangen. Hier können Sie z.B. den Empfangsmodus (DAB+/UKW) auswählen

• Um einen Sender als Ihren Favoriten zu speichern, halten Sie eine der Favoritentasten 1-6 auf der Fernbedienung für ca. 2 Sekunden gedrückt. Um einen Favoriten später aufzurufen, drücken Sie die entsprechende Favoritentaste nur kurz.

• Fernbedienung inkl. 2x AAA Batterien

• Bedienungsanleitung4 Deutsch

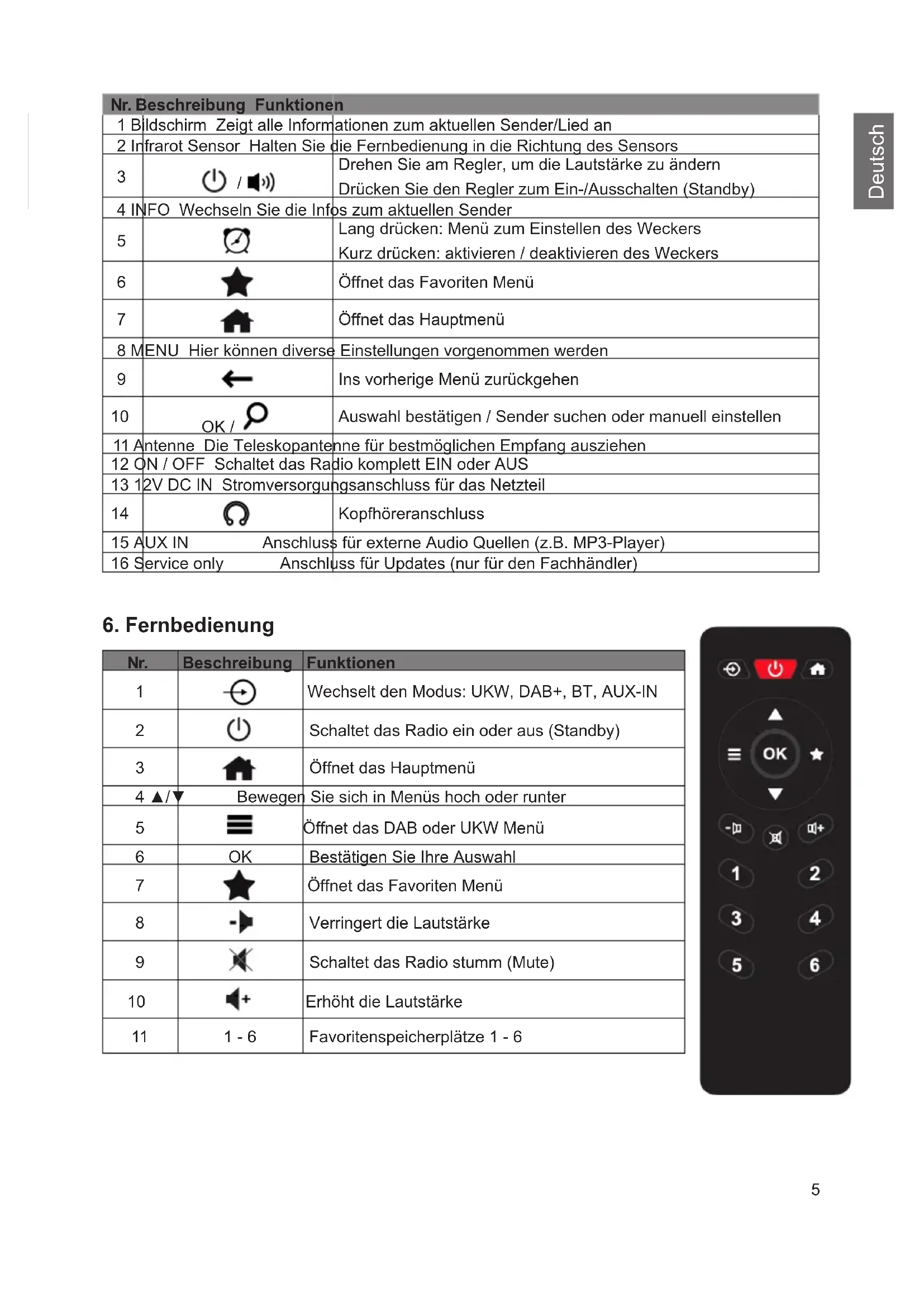

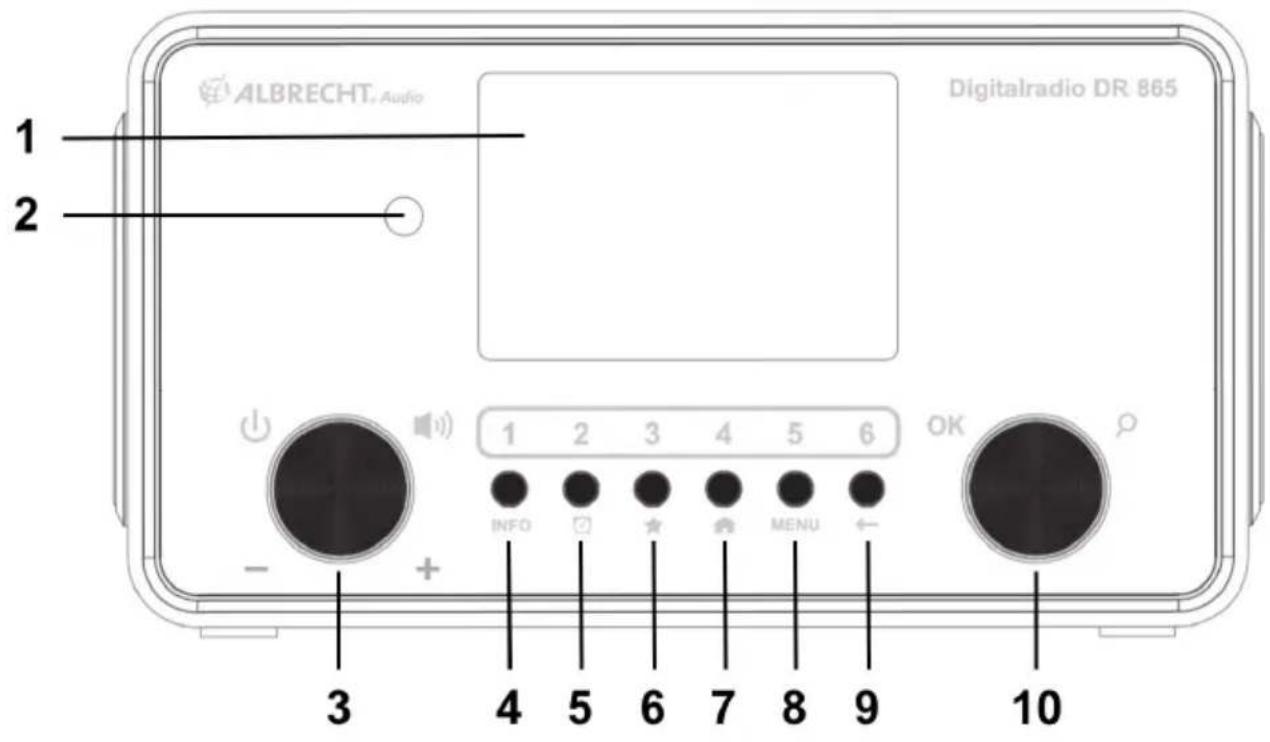

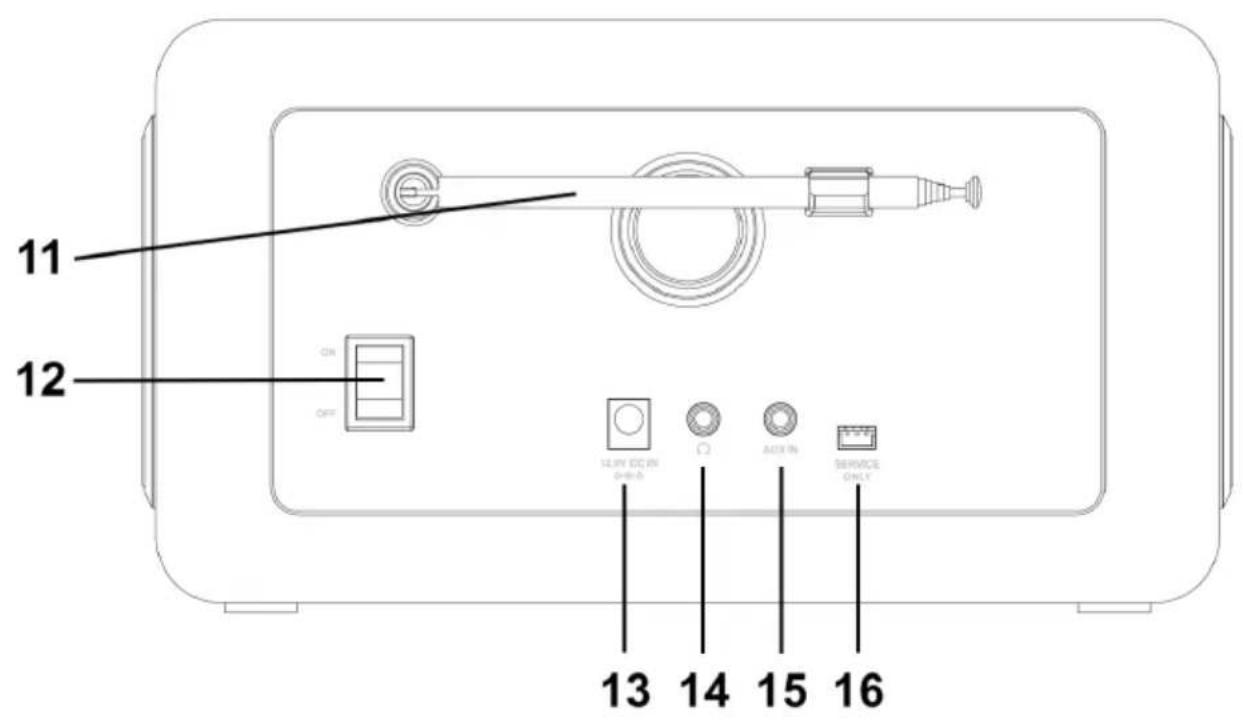

5. Bedienelemente am Radio5

Deutsch Nr. Beschreibung Funktionen 1 Bildschirm Zeigt alle Informationen zum aktuellen Sender/Lied an 2 Infrarot Sensor Halten Sie die Fernbedienung in die Richtung des Sensors

Drehen Sie am Regler, um die Lautstärke zu ändern Drücken Sie den Regler zum Ein-/Ausschalten (Standby) 4 INFO Wechseln Sie die Infos zum aktuellen Sender

Lang drücken: Menü zum Einstellen des Weckers Kurz drücken: aktivieren / deaktivieren des Weckers

Öffnet das Favoriten Menü

Öffnet das Hauptmenü 8 MENU Hier können diverse Einstellungen vorgenommen werden

Ins vorherige Menü zurückgehen

OK / Auswahl bestätigen / Sender suchen oder manuell einstellen 11 Antenne Die Teleskopantenne für bestmöglichen Empfang ausziehen 12 ON / OFF Schaltet das Radio komplett EIN oder AUS 13 12V DC IN Stromversorgungsanschluss für das Netzteil

Kopfhöreranschluss 15 AUX IN Anschluss für externe Audio Quellen (z.B. MP3-Player) 16 Service only Anschluss für Updates (nur für den Fachhändler)

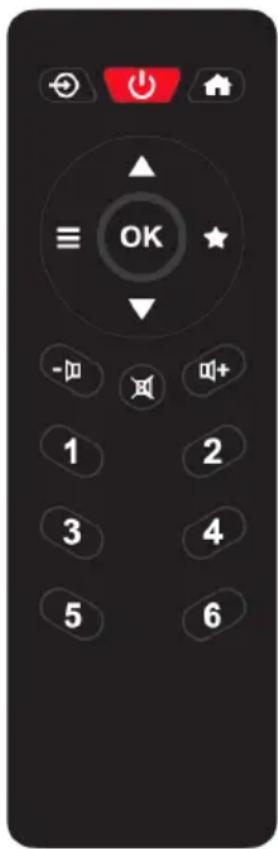

Nr. Beschreibung Funktionen

Wechselt den Modus: UKW, DAB+, BT, AUX-IN 2 Schaltet das Radio ein oder aus (Standby) 3 Öffnet das Hauptmenü 4 ▲/▼ Bewegen Sie sich in Menüs hoch oder runter

Öffnet das DAB oder UKW Menü 6 OK Bestätigen Sie Ihre Auswahl

Öffnet das Favoriten Menü 8 Verringert die Lautstärke 9 Schaltet das Radio stumm (Mute) 10 Erhöht die Lautstärke 11 1 - 6 Favoritenspeicherplätze 1 - 66 Deutsch

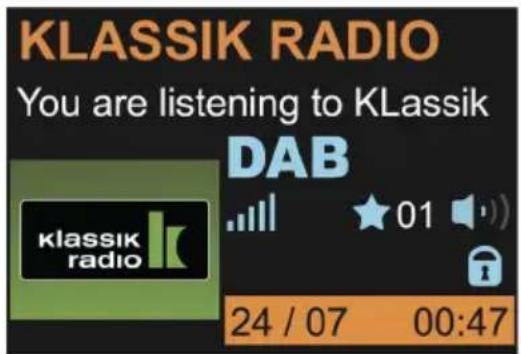

Sendername Aktueller Künstler / Lied Empfangsart Signalstärke / Favorit / Lautstärke Aktivierter Senioren-Modus

Drücken Sie die Taste, um das Hauptmenü aufzurufen. Hier können Sie auf die verschiedenen Betriebsmodi des Gerätes zugreifen, Favoriten aufrufen, die Einstellungen und Wecker kongurieren und den Senioren-Modus aktivieren. Alternativ können Sie den Betriebsmodus auch über Fernbedienung mit der Taste ändern.

9. DAB+ Digitalradio Modus

9.1. DAB+ Sendersuchlauf Das Radio führt beim ersten Gebrauch automatisch einen vollständigen Sendersuchlauf durch. Möchten Sie zu einem späteren Zeitpunkt erneut einen Sendersuchlauf durchführen (z.B. nach einem Umzug), drücken Sie das Drehrad für ca. 2 Sekunden. 9.2. Senderliste Nach abgeschlossenem Suchlauf können Sie sich alle aktuell verfügbaren Sender in der Senderliste sehen. Dafür drehen Sie entweder das rechte Drehrad oder drücken die Pfeiltasten ▲/▼ auf der Fernbedienung. Navigieren Sie durch die Senderliste mit dem Drehrad am Radio oder den Pfeiltasten ▲/▼ auf der Fernbedienung und bestätigen Sie Ihre Auswahl mit OK. 9.3. Favoritensender speichern / aufrufen Wenn Sie den aktuellen DAB+ Sender als Favorit speichern möchten, halten Sie die Taste für ca. 2 Sekunden gedrückt. Wählen Sie nun einen freien Speicherplatz und bestätigen Sie ihre Auswahl mit OK. Alternativ halten Sie eine der Favoritentasten 1-6 auf der Fernbedienung gedrückt. Um einen Favoriten später wieder aufzurufen, drücken Sie einfach die entsprechende Favoritentaste auf der Fernbedienung kurz oder wählen Sie einen Sender über das FAVORITEN Menü aus. Dieses können Sie über die Taste am Gerät / Fernbedienung oder das Hauptmenü erreichen. 9.4. DAB+ Slideshow Wird ein Senderlogo oder Albumcover von dem aktuellen Sender angeboten, können Sie durch Drücken von OK das Logo zum Vollbild vergrößern. Drücken Sie die Taste erneut, kehrt die Anzeige zum Abspielbildschirm zurück.7 Deutsch 9.5. DAB+ Menü Drücken Sie im DAB+ Betrieb die MENU Taste oder halten Sie die Taste auf der Fern- bedienung gedrückt um das DAB+ Menü aufzurufen. Von dort aus können Sie die Senderliste aufrufen oder einen erneuten Sendersuchlauf starten. Außerdem können Sie die Senderliste nach Multiplex, Namen oder aktueller Verfügbarkeit sortieren lassen. Die DRC-Funktion (Dynamic range compression) verringert den Lautstärkenunterschied zwischen leisen und lauten Abschnitten des Programms und kann in zwei Intensitäten konguriert werden. Über den Menüpunkt „Senderliste bereinigen“ können aktuell nicht verfügbare DAB+ Sender aus der Senderliste entfernt werden. Abschließend kann aus diesem Menü auch direkt das Hauptmenü aufgerufen werden.

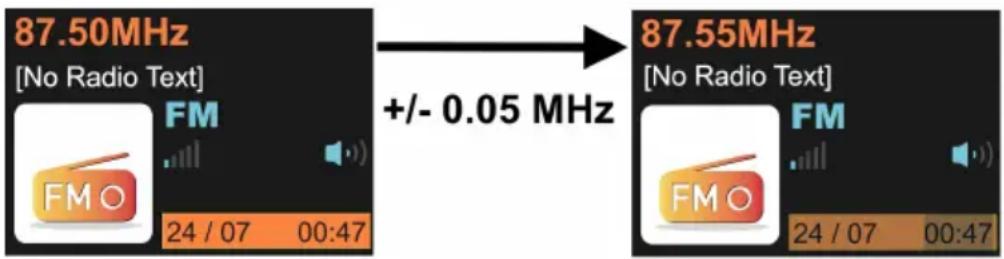

Das Balkensymbol in der Mitte des Bildschirms zeigt die Stärke des vom Gerät empfangenen UKW- Signals an. 10.1. UKW Sendersuchlauf Das Radio führt beim ersten Gebrauch automatisch einen vollständigen Sendersuchlauf durch. Möchten Sie zu einem späteren Zeitpunkt erneut einen Sendersuchlauf durchführen (z.B. nach einem Umzug), drücken Sie das Drehrad für ca. 2 Sekunden. 10.2. Senderliste Nach abgeschlossenem Suchlauf können Sie sich alle aktuell verfügbaren Sender in der Senderliste ansehen. Wählen Sie dazu den Menüpunkt „Senderliste“ im Hauptmenü. Dieses können Sie über die MENU Taste am Gerät oder durch langen Druck auf die Taste der Fernbedienung aufrufen. Navigieren Sie durch die Senderliste mit dem Drehrad am Radio oder den Pfeiltasten ▲/▼ auf der Fernbedienung und bestätigen Sie Ihre Auswahl mit OK. 10.3. UKW Frequenz manuell einstellen Verwenden Sie die Tasten ▲/▼ auf der Fernbedienung, um die UKW Frequenz in 0,05-MHz- Schritten zu verändern. Halten Sie eine der Pfeiltasten gedrückt, um automatisch nach dem nächsten verfügbaren Sender zu suchen. Alternativ können Sie den Sendersuchlauf auch direkt am Radio steuern. Drücken Sie kurz die Taste. Der Suchlauf stoppt automatisch bei dem nächsten verfügbaren Sender. Möchten Sie eine Frequenz manuell einstellen, drehen Sie das Drehrad am Radio, um die UKW Frequenz in 0,05-MHz-Schritten zu verändern.8 Deutsch 10.4. Favoritensender speichern / aufrufen Auch UKW Sender können als Favorit gespeichert und so schnell wieder aufgerufen werden. Die Bedienung dazu entspricht dem Vorgang bei DAB Sendern, vgl. „Favoritensender speichern / aufrufen“ auf Seite 6. DAB+ und UKW Sender können dabei gemischt in den Favoriten gespeichert werden. 10.5. UKW Menü Drücken Sie im UKW Betrieb die MENU Taste oder halten Sie die Taste auf der Fernbedie- nung gedrückt um das UKW Menü aufzurufen. Von dort aus können Sie die Senderliste aufrufen oder einen erneuten Sendersuchlauf starten. Über den Menüpunkt „Suchlaufempndlichkeit“ kann eingestellt werden, ob nur starke oder alle erkannten Sender im Sendersuchlauf berücksichtigt werden sollen. Der Menüpunkt „Audioeinstellungen“ bestimmt, ob Stereo-Sender genutzt werden sollen oder ob die Wiedergabe auf Mono-Sender beschränkt wird. Abschließend kann aus diesem Menü auch direkt das Hauptmenü aufgerufen werden.

11. Kabelloses Musikstreaming

Sie können beliebige Audio-Inhalte von einem bluetoothfähigen Mobiltelefon kabellos wiedergeben. Aktivieren Sie dazu den Betriebsmodus „Bluetooth“ über das Hauptmenü. Anschließend können Sie das Gerät ALBRECHT DR 865 auf ihrem Mobiltelefon auswählen. Genaue Informationen zur Bedienung Ihres Mobiltelefons entnehmen Sie bitte der Anleitung des Gerätes.

In diesem Betriebsmodus können Sie eine beliebige kabelgebundene Audioquelle wiedergeben. Verbinden Sie die Audioquelle dazu mit einem 3,5 mm Klinkenkabel mit dem AUX IN Anschluss auf der Rückseite des Gerätes.

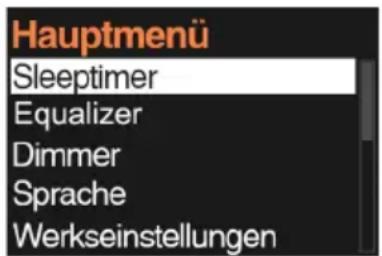

Rufen Sie die Einstellungen aus dem Hauptmenü, oder den einzelnen Menüs der verschiedenen Betriebsmodi, auf. Hier können Sie die folgenden Einstellungen vornehmen:

• Sleeptimer einstellen

• Equalizer einstellen: Acht voreingestellte Konfigurationen

• Die Bildschirmhelligkeit im Betrieb und Standby anpassen

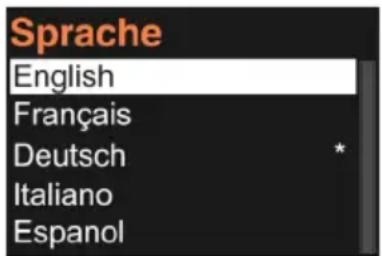

• Sprache einstellen: wählen Sie zwischen Deutsch, Englisch, Türkisch, Französisch, Spanisch, Italienisch, Tschechisch, Niederländisch und Dänisch.

• Das Radio auf die Werkseinstellung zurücksetzen

• Den aktuellen Softwarestand anzeigen Drücken Sie erneut die MENU Taste, wenn Sie das Hauptmenü ohne eine Auswahl verlassen möchten.9 Deutsch

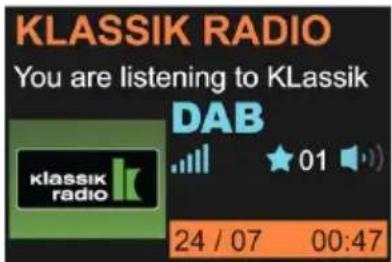

Um die Bedienung des Albrecht DR865 Radios noch einfacher zu gestalten, gibt es die Möglichkeit den Senioren-Modus zu aktivieren. Im Senioren-Modus ist eine Fehl be die nung des Radios quasi unmöglich, da fast alle Optionen/Tasten deaktiviert sind. Es besteht keine Gefahr mehr, dass das Radio „aus Versehen“ verstellt wird. Wenn der Modus aktiviert ist, sind nur noch folgende Funktionen verfügbar:

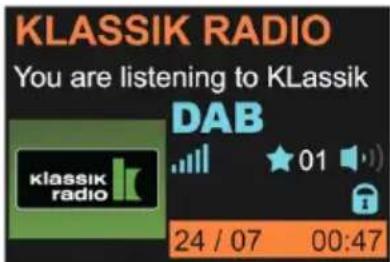

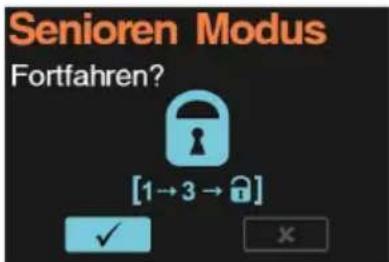

• Favoritensender aufrufen (Nummerntasten 1-6) Um den Senioren-Modus zu aktivieren, öffnen Sie das Hauptmenü mit der Taste und wählen Sie den Senioren-Modus aus. Bestätigen Sie die Funktion und ein Schloss-Symbol erscheint im Display. Zur Deaktivierung drücken Sie schnell nacheinander die Nummerntasten 1 und dann 3 am Gerät oder auf der Fernbedienung. Achtung: Bitte beachten Sie, dass im aktiviertem Senioren-Modus nur die sechs gespeicher- ten Favoritensender zur Verfügung stehen. Andere Sender oder Wiedergabemodi können nicht mehr verwendet werden. Bitte legen Sie daher vorher die gewünschten Sender in den Favoriten ab.

Um die Weckereinstellungen vorzunehmen, halten Sie die Taste am Radio gedrückt. Sie kön- nen 2 verschiedene Weckzeiten Wecker 1 und Wecker 2 einstellen. Drücken Sie OK, um die Einstellung vorzunehmen:

• Aktivieren: aus / einmal / täglich / wochentags / Wochenende

• Uhrzeit: Stellen Sie die Stunden per Drehrad ein und drücken Sie dann OK, um die Minuten einzustellen

• Quelle: wählen Sie zwischen Summer / UKW Radio / DAB Radio

• Lautstärke: wählen Sie eine Lautstärke, mit der Sie geweckt werden wollen

• Speichern: bestätigen Sie Ihre Einstellung durch das Speichern Sie können den Wecker ganz einfach aktivieren/deaktivieren, in dem Sie die Taste kurz drück- en. Wenn ein Wecker aktiv ist, erscheint ein kleines Wecker Symbol auf dem Bildschirm.10 Deutsch

16. Technische Daten

Modell-Nummer DR 865 Beschreibung DAB/DAB+/UKW-Radio Anzeige 4,0 Zoll / 480x320 TFT-Farbdisplay UKW 87,5 bis 108,0 MHz, unterstützt RDS DAB/DAB+ 174 – 240 MHz (Band III) Bluetooth 2,4 GHz - 2,48 GHz Max. Sendeleistung 0 dBm Anschlüsse DC-IN Kopfhörer (3,5 mm Buchse) AUX-IN 3,5 mm Software Update Port (nur für Fachhändler) Lautsprecher 2 x7 Watt RMS Betriebstemperatur 0°C bis +35 °C Abmessungen LxBxH 132 x 235 x 129 mm Gewicht 1640 g Netzteil: Eingang 100 – 240 V~ AC, 50/60 Hz, max. 0.5 A Ausgang

Sicherheitsklasse II Durchschnittliche aktive Efzienz 85.19 % Wirkungsgrad bei geringer Last (10%) 81.55 % Leerlaueistungsaufnahme 0.06 W

17. Sicherheitshinweise

• Schützen Sie das Gerät immer gegen Nässe und Feuchtigkeit. Setzen Sie das Gerät weder Wasser noch anderen Flüssigkeiten aus! Wenn Flüssigkeiten versehentlich in das Gerät gelangen, kann das schwere Schäden verursachen. Trennen Sie es sofort vom Stromnetz. Ziehen Sie den Netzstecker und wenden Sie sich an Ihren Händler.

• Der Einsatz des Gerätes in Räumen oder Klima mit hoher Luftfeuchtigkeit und Temperaturen kann zu Kondenswasser im Inneren des Geräts führen. Kondenswasser kann das Gerät unter Umständen beschädigen.

• Der Einsatz des Gerätes in einer staubigen Umgebung kann zu Schäden an den inneren elektronischen Komponenten führen, wodurch Fehlfunktionen am Gerät auftreten.

• Das Gerät muss auf einer ebenen, stabilen Fläche stehen und sollte keinen Erschütterungen ausgesetzt werden.

• Um das Risiko eines elektrischen Schlags zu verringern, entfernen Sie die Schrauben nicht. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden könnten. Überlassen Sie Wartungsarbeiten qualiziertem Fachpersonal.

• Verwenden Sie nur den Netzadapter, der mit dem Gerät geliefert wurde.

• Vermeiden Sie sowohl extrem hohe als auch extrem niedrige Temperaturen. Stellen Sie das Gerät auch nicht in der Nähe von Wärmequellen wie Heizkörpern oder Gas-/Elektroöfen auf.

• Berühren Sie niemals mit nassen Händen die Netzstecker oder das Gerät selbst. Ziehen Sie niemals am Netzkabel, wenn Sie das Netzteil von der Stromversorgung trennen.11 Deutsch

• Wenn Sie das Gerät über einen längeren Zeitraum (z. B. Urlaub) nicht verwenden, trennen Sie es vom Stromnetz.

• Falls Sie Kopfhörer verwenden, bedenken Sie bitte, dass übermäßiger Schalldruck oder hohe Lautstärke von Kopfhörern oder Ohrhörern zu Schäden am Gehör führen kann. Stellen Sie die Lautstärke auf ein angenehmes, nicht zu lautes Niveau ein. Wenn Sie die Lautstärke des Kopfhörers zu hoch eingestellt haben und über einen längeren Zeitraum verwenden, kann es zu Schädigungen des Gehörs kommen.

• Stellen Sie sicher, dass der Netzstecker des Geräts aus der Steckdose gezogen wurde, bevor Sie es reinigen.

• Werfen Sie Batterien und Akkus nie ins Feuer, da dies eine Explosion verursachen kann. Bitte geben Sie leere Batterien in die Wertstoffsammlung, nicht in den normalen Hausmüll.

• Verwenden Sie keine Scheuertücher oder scheuernde Reinigungsmittel, da diese die Oberäche des Geräts beschädigen können.

Fehler Abhilfe Das Gerät lässt sich nicht einschalten

1. Stellen sie sicher, dass der Netzadapter korrekt an die

Netzsteckdose und am Radio angeschlossen ist. Kein Ton oder geringe Lautstärke

1. Ist das Radio „stumm“ geschaltet? Drücken Sie

die Mute Taste erneut.

2. Erhöhen Sie die Lautstärke.

Kein Signal oder Zischen im DAB-/ UKW-Modus.

1. Bewegen Sie die Antenne in eine andere Position.

Überprüfen Sie, ob die Antenne komplett ausgezogen ist.

2. Bewegen Sie das Gerät an einen anderen Standort.

Manche Tasten/Funktionen lassen sich nicht mehr verwenden

1. Bendet sich das Radio im Senioren-Modus? Sie

erkennen dies, wenn ein „Schloss“ Symbol im Display angezeigt wird. Deaktivieren Sie den Senioren-Modus, indem Sie die Tasten 1 und 3 schnell hintereinander drücken.

2. Setzen Sie das Radio auf die Werkseinstellungen

zurück (siehe Kapitel „13. Einstellungen“ auf Seite

19. Gewährleistungs- und Recyclinginformationen

Wir sind verpichtet, jedem Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benutzen der Geräte in den verschiedenen Ländern beizufügen. Sie nden daher diese Informationen im folgenden Text. 19.1. Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Gerätes gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Gerätes. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im Display, Gehäusedefekte, abgebrochene Antennen, sowie Defekte durch äußere Einwirkung, wie Korrosion, Überspannung12 Deutsch durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem Gerät beruhen. Bitte wenden Sie sich bei Gewährleistungsansprüchen zunächst unmittelbar an den Händler, bei dem Sie das Gerät erworben haben, oder auch gleich an unseren Servicepartner. Der Händler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das Gerät spezialisierte Serviceadresse nennen. Falls Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau.

20. Elektroschrottgesetz und Recycling

Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie nanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe. 20.1. CE-Konformitätserklärung Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell DR 865 in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Kon- formitätserklärung kann unter nachstehender Internetadresse abgerufen werden: www.service.alan-electronics.de/CE-Papiere 20.2. Hinweise zur Batterieentsorgung Die in diesem Produkt verwendeten Batterien enthalten Chemikalien, die schädlich für die Umwelt sind. Um unsere Umwelt zu schützen, entsorgen Sie leere Batterien entsprechend den regionalen Gesetzen oder Vorschriften. Entsorgen Sie Batterien nicht im normalen Hausmüll. Für weitere Informationen kontaktieren Sie bitte die örtlichen Behörden oder Ihren Händler, bei dem Sie das Produkt erworben haben.

21. Serviceanschrift und technische Hotline
