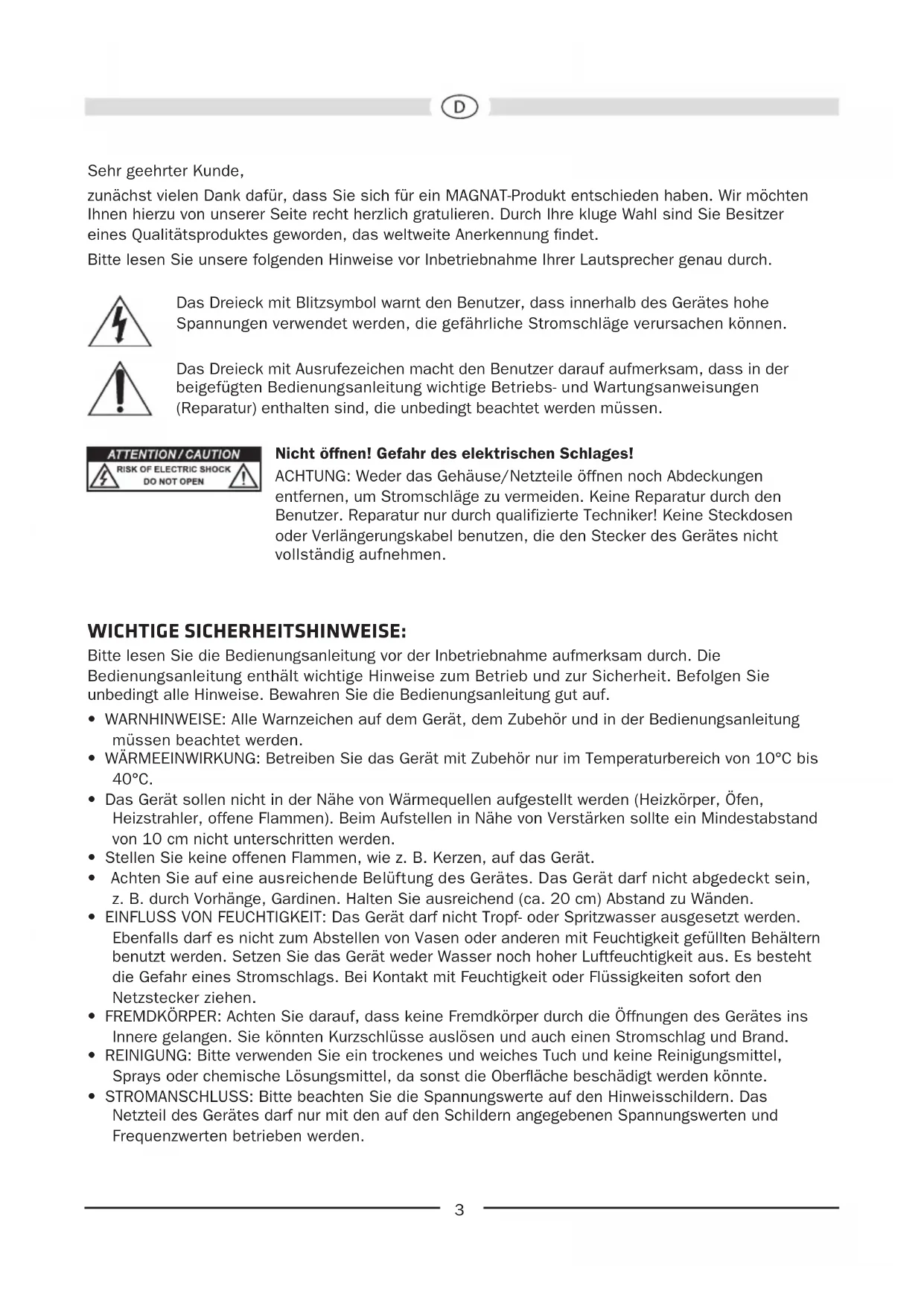

Sehr geehrter Kunde,

zunachst viel Dank dafür, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren.Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher genau durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursichen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefugten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

Nicht offen! Gefahr des elektrischen Schlages!

ACHTUNG: Weder das Gehäuse/Netzele öffnen noch Abdeckungen entfernen, um Stromschläge zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

WICHTIGESICHERHEITSHINWEISE:

Bitte lessen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthalt wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• WARNHINWEISE: Alle Warnzeichen auf dem Gerät, dem Zubehör und in der Bedienungsanleitung müssen beachtet werden.
• WärMEEINWIRKUNG: Betreiben Sie das Gerät mit Zubehör nur im Temperaturbereich von 10^ bis 40^ .
• Das Gerät sollen nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen). Beim Aufstellen in Nähe von Verständen soll ein Mindestabstand von 10 cm nicht untersritten werden.
• Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät.
• Achten Sie auf eine ausreichende Belüftung des Gerätes. Das Gerätarf nicht abgedeckt sein, z. B. durch Vorhänge, Gardinen. Halten Sie ausreichend (ca. 20 cm) Abstand zu Wänden.
• EINFLUSS VON FEUCHTIGKEIT: Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden. Ebenfallsarf es nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden. Setzen Sie das Gerät weder Wasser noch hoher Luftfeuchtigkeit aus. Es besteht die Gefahr eines Stromschlags. Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten(sofort den Netzsteckerziehen.
• FREMDKÖRPER: Achten Sie darauf, dass keine Fremdkörper durch die Öffnungen des Gerätes ins Innere gelangen. Sie konnten Kurzschlüsse auslösen und auch einen Stromschlag und Brand.
• REINIGUNG:itte verwenden Sie ein trockenes und weiches Tuch und keine Reinigungsmittel, Sprays oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden konnte.

• STROMANSCHLUSS:itte beachten Sie die Spannungswerte auf den Hinweisschildern. Das Netzteil des Gerätesarf nur mit den auf den Schildern angegebenen Spannungswerten und Frequenzwerten betrieben werden.

• BLITZSCHUTZ/VORSICHTSMASSNAHMEN: Wird das Gerät langere Zeit (z. B. im Urlaub) nicht benutzt, solte es durch Ziehen der Netzstecker vom Netz getrennt werden. Das Gerät solle auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• NETZKABEL: Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann. Aucharf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigten können. Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknicht wird. Das Netzkabel nicht mit feuchten Handen anschließen oder entfernen.
• Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.
• ÜberLASTUNG: Steckdosen, Mehrfachsteckdosen und Verlängerungskabel sollenn nicht überlastet werden. Bei Überlastung besteht Stromschlag- und Brandgefahr.
• AUFSTELLUNG:itte beachten Sie die Montageanweisung.
• Das Gerät sollte nur auf festem Untergrund und nicht auf bewegliche Untergestelle gestellt oder montiert werden, da sonst Verletzungsgefahr besteht.
• Benutzen Sie nur das beigepackte oder vom Hersteller spezifiziertes Originalzubehör.
• Batterien und Akkus dürfen nicht großer Hitze ausgesetzt werden, wie z. B. Sonnenschein, Feuer o. ä.

SCHÄDEN, DIE VOM FACHMANN BEHOBEN WERDEN MÜSSEN:

Bei den folgenden Schäden sollen das Gerät sofort vom Netz getrennt werden und ein Fachmann mit der Reparatur beauftragt werden:

• Bei sightbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.
• Beschädigungen der Netzbuchse am Gerät.
• Wenn Feuchtigkeit oder Wasser in das Gerät gelangt ist oder Gegenstände in das Gerät gefallen sind.
• Wenn das Gerät heruntergefallen ist und das Gehäuse beschädigt ist
• Wenn das Gerät nicht richtig Funktioniert, bzwohl man alle Hinweise in der Bedienungsanleitung beachtet hat.

Es durren nur nachtragliche Änderungen vorgenommen werden, die vom Hersteller genehmigt sind.

Es durren zur Reparatur nur Originalersatzteile verwendet werden.

Nach einer Reparatur sollte das Gerät auf Sicherheit überprüft werden, um eine ordnungsgemäß und sichere Funktion sicherzustellen.

Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2002/96/EC müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden.itte beachten Sie die lokalen Vorschriften, und entsorgen Sie ihre Altgeräte nicht mit dem normalen Hausmull.

Batterie-Entsorgung

Alt-Batterien sind Sondermull und müssen gemäß den aktuellen Vorschriften entsorgt werden.

DER AKTIVE SUBWOOFER MAGNAT NEW OMEGA 380

Beim Anschlieufen Ihrer Laufsprecheranlage beachten Sieitte, dass alle Gerate ausgeschaltet sind. Weiterhin achten Sieitte daraufuf, dass alle Lautsprecherkabel richtig gegt sind, d.h. der Pluspol des jeweiligen Ausgangs mit dem Pluspol des jeweiligen Eingangs und der Minuspol mit dem jeweiligen Minuspol verbunden ist.itte beachten Sie auch die Bedienungsanleitungen Ihres Receivers/ Verstärkers und der Lautsprecher.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der Höhe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollen den darauf auf achten, dass der Abstand zu Gegenständen und Wänden damit mindestens 30 cm und nach hinten mindestens 20 cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1 UND BILD 2)

Netzanschluss (1), Netzspannungswahlschalter (2)

Da es sich um einen Subwoofer mit eingebautem Veränderkarten handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden. Der Netzspannungswahlschalter ist ab Werk auf 230 V für die Verwendung im europäischen Raum eingestellt.

Sehr wichtig: Wird der Subwoofer in 120 V-Stellung an das 230 V Netz angeschlossen, führt this zwangsläufig zur Zerstörung des eingebauten Verständerkers!

Netz-Schalter (3), Power-LED (9), AUTO/ON-Schalter (6)

	Netz-Schalter ON Netz-Schalter OFF
AUTO/ON-Schalter ON	Subwoofer im Dauerbetrieb, die Power-LED leuchtet grün. Gündige Einstellung für die Wiedergabe von Programmen mit langen leisen Passagen (ein unbeabsichtigtes Ausschalten des Subwoofers wird verhindert).	Subwoofer aus-geschaltet; Power-LED aus:Wird das Gerät längerere Zeit nicht benutzt, sollena diese Einstellung gewählt werden
AUTO/ON-Schalter AUTO	Subwoofer zunächst im Standby-Betrieb, die Power-LED leuchtet rot.Erhält der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch ein, die Power-LED leuchtet grün.Erhält der Subwoofer kein Signal mehr, schaltet er nach weniger Minuten automatisch wieder in den Standby-Betrieb, die Power-LED leuchtet wieder rot.Empfohlene Einstellung.

Line Eingänge (7)

Zum Anschluss an Niederpegelausgabe eines Receivers/Verständerkers (Stereo-Betrieb) siehe Bild 4. Zum Anschluss an einen AV Receiver mit Niederpegel-Subwooferausgang siehe Bild 5.

Phasenschalter (5)

Im Normallyfall sollte der Phasenschalter auf 0^ eingestellt werden. In seitenden Fällen kann es jeder von Vorteil sein, die Phase auf 180^ zu stellen (z. B. bei großer Entfernung des Subwoofoers zu den Front-Satelliten oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der der untere Grundtonbereich voller klingt, ist die richtige.

Sicherung (4)

Als Sicherungarf nur der Typ verwendet werden, der auf der Rückseite des Verstärkers befindem dem Sicherungsschalter angegeben ist.

FRONTBEDIENUNG

Pegelregler (8)

Mit thisem Regler stellen Sie die Lautstärke im Bassbereich nach ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Veränder wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verständrakers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Hinweis: Beim Anschluss an den Subwooferausgang eines AV-Receivers sollen der Subwooferpegel im Setup des Receivers auf OdB eingestellt sein.

Trennfrequenzregler (10)

Hiermit stellen Sie die hochste Frequenz ein, bis zu der Ihr Subwoofer/arbeitet. In Kombination mit Regallautsprechern sollen die Frequenz auf 100Hz - 150Hz eingestellt werden,kommen Standlautsprecher zum Einsatz, ist eine Einstellung von 50Hz - 100Hz sinnvoll

Infrarot-Sensor (11)

Um die Fernbedienung zu benutzen, zielen Sieitte auf diese Stelle.

BEDIENUNG UBER DIE FERNBEDIENUNG (BILD 3)

• Vor Benutzung der Fernbedienung mussen die mitgelieferten Batterien in das Batteriefach auf der Rückseite der Fernbedienung eingesetzt werden.
• Sollten sich die Batterien nach längerem Betrieb entleert haben, so wechseln Sie sieitte aus (Typ AAA).
  Um Schaden an der Fernbedienung zu vermeiden, entfernen Sieitte die Batterien, wenn das Gerat langere Zeit nicht benutzt wird.
• Batterie-Entsorgung: Alt-Batterien sind Sondermull und müssen gemäß den aktuellen Vorschriften entsorgt werden.

Power (12)

Schaltet das Gerät ein, wenn es sich im Standby-Modus befindet. Leuchtet die LED nicht, müssen Sieden Netzschalter auf der Rückseite des Gerätes einschalten. Umgekehrt kann das Gerät vom PowerBetrieb auf Standby geschählt werden.

Volume (13)

Mit dieser Taste konnen Sie die Lautstärke der Musikwiedergabe anheben (▲) oder absenken (▼).

PFLEGE

Bitte verwenden Sie ein trockenes und weiches Tuch und keine Reinigungsmittel, Sprays oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden können.

TECHNISCHE DATEN

Konfiguration: aktiver Bassreflex-Subwoofer, ,downfire'Prinzip

Bestückung: 38 cm Langhubtreiber

Ausgangsleistung RMS/Max.: 150 / 300 Watt

Frequenzbereich: 17 - 200 Hz

Trennfrequenz: 50 - 150Hz regelbar

Maße (BxHxT): 458 x 545 x 620 mm

Zubehör: Netzkabel

Technische Änderungen vorbehalten.
