MANUALE UTENTE New Omega 380 MAGNAT

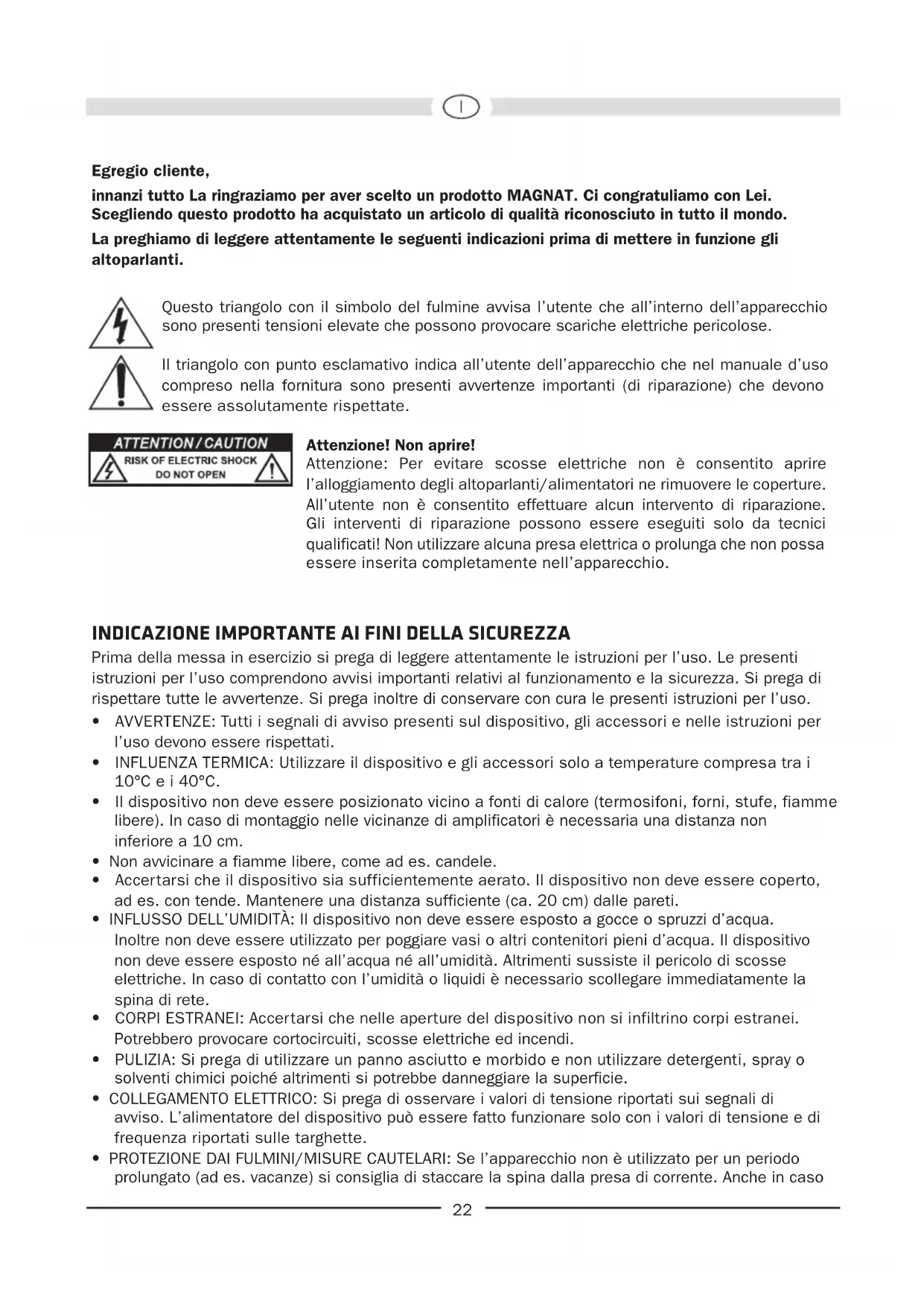

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attendamente le seguenti indicazioni prima diMETTERE in funzione gli altoparlanti.

Questo triangolo con il symbolo del fulmine avisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispetto.

Attenzione! Non aprire!

Attenzione: Per evitare scosse elettriche non è consentito après l'alloggamento degli altoparlanti/alimentatori ne rimuovere le copertura. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualiati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprehendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle le avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

• AVVERTENZE: Tutti i segnali di avviso presenti sul dispositivo, gli accessori e nelle istruzioni per l'uso devono essere rispettati.
• INFLUENZA TERMICA: Utilizzato il disposativo e gli accessori solo a temperature compresa tra i 10^ e i 40^ .
• Il disposativo non deve essere posizionato vicino a fonti di calore (termosifoni, fornì, stufe, fiamme libere). In caso di montaggio nelle vicinanze di amplificatori è necessaria una distanza non inferiore a 10 cm.
  Non avicinare a fiamme libere, come ad es. candele.
• Accertarsi che il dispositivo sia sufficientemente aerato. Il dispositivo non deve essere coperto, ad es. con tende. Mantenere una distance sufficiente (ca. 20 cm) dalle pareti.
• INFLUSSO DELL'UMIDITA: Il dispositorio non deve essere esposto a gocce o spruzzi d'acqua. Inoltre non deve essere utilizzato per poggiare vasi o altri contentitori pieni d'acqua. Il dispositorio non deve essere esposto né all'acqua né all'umidità. Altrimenti sussiste il pericolò di scosse elettriche. In caso di contatto con l'umidità o liquidi è necessario scollegare immediatamente la spina di rete.
  CORPI ESTRANEI: Accertarsi che nelle aperture del dispositivo non si infiltrino corpi estranei. Potrebbero provocare cortocircuiti, scosse elettriche ed incendi.
  PULIZIA: Si prega di utilizzato un panno asciutto e morbido e non utilizzato detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.
  COLLEGAMENTO ELETTRICO: Si prega di osservare i valori di tensione riportati sui segnali di avviso. L'alimentatore del dispositivo cui si sono fatto fatto sono solo con i valori di tensione e di frequenza riportati sulle targhette.
  PROTEZIONE DAI FULMINI/MISURE CAUTELARI: Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina alla presa di corrente. Anche in caso

di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.

• CAVO DI RETE: Il cavo di rete deve essere sempre pronto per l'uso e disporto in modo tale che nessuno possa calpestarlo. Inoltre non deve essere stretto da oggetti che potrebbero danneggiarlo. Quando si utilizzato spine e prese multiple è necessario accertarsi che il cavo non venga piegato nel punto in cui giunge alla presa elettrica. Non toccare o collegare il cavo di alimentazione con mani umide.
• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.
• SOVRACCARICO: Le prese elettriche, le prese multiple e le prolonghe non devono essere sovraccaricate. In caso di sovraccarico sussiste il rischio di scosse elettriche e di incendio.
• MONTAGGIO: Si prega di rispetto are istruzioni di montaggio.
• Il disposativo deve essere posizionato e montato su una superficie resistente e non mobile altrimenti sussiste il rischio di infortuni.
• Utilizzare solo accessori originali in dotazione o indicati dal produttore.

DANNI CHE DEVONO ESSERE RISOLTI DA UN ADDETTO SPECIALIZZATO:

Nel caso dei seguenti danni è necessario che l'apparecchio venga scollegato immediatamente alla rete elettrica contattando per la riparazione un addetto specializzato:

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
• Danni alla presa di alimentazione del dispositivo.
• Nel caso in cui nell'apparecchio si dovesse infiltrare dell'umidità o acqua oppure nel caso in cui nell'apparecchio siano caduti corpi estranei.
• Quando l'apparecchio è caduto e l'alloggiamento è danneggiato.
• Quando l'apparecchio non funziona correttamente nonostante si siano rispetto tutte le avventenze riportate nelle istruzioni per l'uso.

E permesso effettuare delle modifiche susseguenti solo se queste sono APPROVATE dal produttore.

Per la riparazione è possibile impiegare solo pezzi di ricambio originali.

Dopo gli interventi di riparazione è necessario che venga verificata la sicurezza dell'apparecchio per poter garantire un funzionamento perfetto e sicuro.

Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

AVVERTENZE PER LO SMALTIMENTO

Secondo quanto prescritto alla direttiva europea 2002/96/EC è necessario che tutti i dispositivi elettrici ed elettronici vengano smaltiti separatamente dai centri di raccolta preposti. Si prega di rispetto le regolamentiazioni locali e smaltire i dispositivi usati non insieme ai normali rifiuti domestici.

Smaltimento della batteria

Le batterie esauste sono da considerarsi rifiuti speciali e devono essere smaltite secondo le regolamentazioni attuali.

IL SUBWOOFER ATTIVO MAGNAT NEW OMEGA 380

Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli appearecchi siano disattivati. Inoltre assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo positivo della relativa uscita sia collegato col polo positivo della rispettova entrata ed il polo negativo con il rispettovo polo negativo. Si prega inoltre di osservare leindicazioni dettate nel manuale d'uso del proprio ricevitatore/amplificatore e degli altoparlanti.

MONTAGGIO

La frequenza trasmessa dal subwoofer non è percepbile dall'udito umano e per questo in generale il montaggio non risultata particolaremente dificile. Si consiglia tuttavia una sistematicione davanti alla postazione di ascolto vicinoagli altoparlanti frontali. Si consiglia inolte di mantenere una distanza laterale verso oggetti e pareti di almeno 30~cm ed una distanza dalla parte posteriore di almeno 20~cm . In caso contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIG. 1+2)

Collegamento alla rete (1), interrettore di selezione tensione di rete (2)

Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione. Il selettore della tensione di rete è impostato in fabbrica a 230 V per un impiego nell'area europea.

Molto importante: se il subwoofer viene collegato ad una rete 230 V in posizione 115 V, viene inevitabilmente distrutto l'amplificatore integrato!

Interruttore di rete (3), Spia di accensione (9), Interruttore AUTO/ON (6)

	Interruttore di rete ON Interruttore di rete OFF
Interruttore AUTO/ON: ON	Subwoofer in funzionamento continuo, la spia di accensione è verde.Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno sperimento involontario del subwoofer).	Subwoofer disattivato, spia di accensione spenta.Quando l'apparecchio non viene utilizzato per un periodo prolongato, si consiglia di scegliere但这a impostazione.
Interruttore AUTO/ON: AUTO	Subwoofer initialmente in modalità di standby-Betrieb, la spia di accensione è rossa.Quando il subwoofer riceve un segnale dal ricevitore, questi si accende automaticamente e la spia di accensione è verde.Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso.Impostazione consigliata.

Ingresso line (7)

Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo). Vedere figura 4.

Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 5.

L'interrutore di fase (5)

Nel funzionamento normale si consiglia di posizionare l'interruttore di fase su 0^ . In pochi casi potrebbe essere vantagegioso impostare la fase su 180^ (ad es. In caso di distanza elevata tra subwoofer ed i satelliti frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente) Generalmente vale: La posizione corretta è quella nella quale il Campo del suono fondamentale inferiore risuona in modo più pieno.

Fusibile (4)

Devono essere impiegati solo fusibili del tipoindicato sul retro dell'amplificatore nel triangolo stampato di fian-co al portafusabile.

PANNELLO COMANDI FRONTALE

Regolatore del livello (8)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed augmentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Avviso: per il collegamento di un ricevitore AV all'uscita del subwoofer è necessario impostare il livello del subwoofer nel Setup del ricevitore a 0dB.

Regolatori di separazione frequenza (10)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altopar-lanti da scaffale si consiglia di impostare la frequenza su 100 - 150Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione tra 50 - 100Hz

Sensore ad infrarossi (11)

Per poter'utilizzare il telecomando, puntare su quello punto.

UTILIZZO TRAMITE IL TELECOMANDO (FIG. 3)

• Prima di utilizzare il telecomando è necessario introdurre le batterie comprese nella fornitura nell'apposto alloggiamento sul retro del telecomando
• Se dopo un utilizzo prolongato si dovessero scaricare le batterie, si prega di sostituirle (Tipo AAA).
• Per prevenir danni al telecomando si prega di rimuovere le batterie nel caso in cui l'apparecchio non venga utilizzato per un periodo prolongato.
  Smaltimento della batteria: Le batterie esauste sono da considerarsi rifiuti speciali e devono essere smaltite secondo le regolamentiazioni attuali.

Power (12)

Attiva l'apparecchio quando si trova in modalità Standby. Quando il LED non è accesso è necessario attivare l'interruttore di rete sulla parte posteriore dell'apparecchio. Viceversa, l'apparecchio può essere attenuato alla modalità Power alla modalità Standby.

Volume (13)

Con questi tasti è possibile aumento ( ) ridurre ( ) volume della riproduzione musica.

PULIZIA

Si prega di utilizzato un panno asciutto e morbido e non utilizzato detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.

DATI TECNICI

Configurazione: Subwoofer attivo bassreflex, principio ,downfire

Dotazione: Eccitatore a corsa lunga da 38 cm

Potenza d'uscita RMS/max.: 150 / 300 Watt

Gamma di frequenza: 17 - 200 Hz

Frequenza di taglio: 50 - 150Hz regolabile

Dimensioni (largh. x alt. x prof.): 458 x 545 x 620 mm

Accessor: Cavo di rete

CON RIServa DI APPORTARE MODIFICHE TECNICHE
