用户手册 New Omega 380 MAGNAT

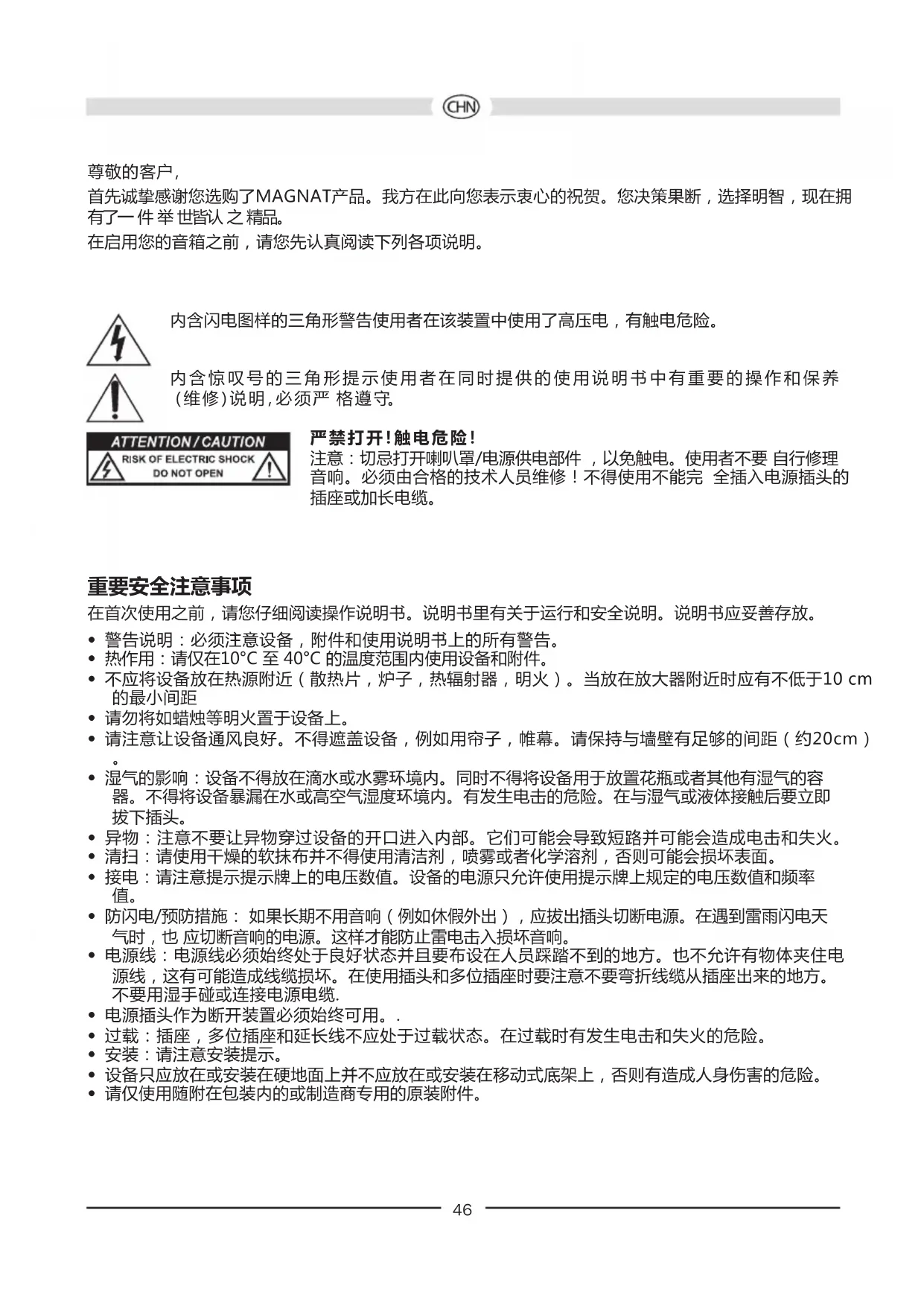

首先诚挚感谢您选购了MAGNAT产品。我方在此向您表示衷心的祝贺。您决策果断，选择明智，现在拥 有了一 件 举 世皆认 之 精品。 在启用您的音箱之前，请您先认真阅读下列各项说明。 内含闪电图样的三角形警告使用者在该装置中使用了高压电，有触电危险。 内含惊叹号的三角形提示使用者在同时提供的使用说明书中有重要的操作和保养 （维 修）说 明，必 须 严 格 遵 守。 严 禁 打 开！触 电 危 险！ 注意：切忌打开喇叭罩/电源供电部件 ，以免触电。使用者不要 自行修理 音响。必须由合格的技术人员维修！不得使用不能完 全插入电源插头的

在首次使用之前，请您仔细阅读操作说明书。说明书里有关于运行和安全说明。说明书应妥善存放。

• 警告说明：必须注意设备，附件和使用说明书上的所有警告。

• 热作用：请仅在10°C 至 40°C 的温度范围内使用设备和附件。

• 不应将设备放在热源附近（散热片，炉子，热辐射器，明火）。当放在放大器附近时应有不低于10 cm

• 请注意让设备通风良好。不得遮盖设备，例如用帘子，帷幕。请保持与墙壁有足够的间距（约20cm）

• 湿气的影响：设备不得放在滴水或水雾环境内。同时不得将设备用于放置花瓶或者其他有湿气的容 器。不得将设备暴漏在水或高空气湿度环境内。有发生电击的危险。在与湿气或液体接触后要立即

• 异物：注意不要让异物穿过设备的开口进入内部。它们可能会导致短路并可能会造成电击和失火。

• 清扫：请使用干燥的软抹布并不得使用清洁剂，喷雾或者化学溶剂，否则可能会损坏表面。

• 接电：请注意提示提示牌上的电压数值。设备的电源只允许使用提示牌上规定的电压数值和频率

• 防闪电/预防措施： 如果长期不用音响（例如休假外出），应拔出插头切断电源。在遇到雷雨闪电天 气时，也 应切断音响的电源。这样才能防止雷电击入损坏音响。

• 电源线：电源线必须始终处于良好状态并且要布设在人员踩踏不到的地方。也不允许有物体夹住电 源线，这有可能造成线缆损坏。在使用插头和多位插座时要注意不要弯折线缆从插座出来的地方。 不要用湿手碰或连接电源电缆.

• 过载：插座，多位插座和延长线不应处于过载状态。在过载时有发生电击和失火的危险。

• 设备只应放在或安装在硬地面上并不应放在或安装在移动式底架上，否则有造成人身伤害的危险。

• 请仅使用随附在包装内的或制造商专用的原装附件。47 必须由专业人员排除的损坏： 如有下列损坏应立即断开设备电源并委托专业人员进行维修：

• 如果电源电缆有肉眼可看见的损坏，则不得使用音响。严禁修理损坏的电缆，必须用新电 缆更换它。

• 如果湿气或水进入到设备中或者东西掉落到设备中。

• 虽然已注意使用说明书中的所有提示，但是设备还是无法正常工作。 只有制造商允许才能对设备进行后续改动。 在维修时只允许使用原装备件。 维修完成后应检查设备的安全性，以确保设备功能正常和可靠。 必须由有资质的专业人员进行维修，否则有可能发生高压危险或其他危险事故。

有源式超低音音箱MAGNAT NEW OMEGA 380

连接音箱系统时，请您注意先关掉所有的机器，将所有音箱接线的正负极连接正确，即各个输出的正极 与各个输入的正极相接，负极与负极相接。另外还请注意遵守接收器/放大器和音箱的使用说明书的各项

人的耳朵是无法测定超低音音箱播放频率范围的方位的，所以它的放置位置通常比较随便。不过我们还 是建议将它放在听者的前方与前置音箱的附近为宜。此外您还应该注意它与两侧的物件或墙壁的距离至 少要有30厘米，背面至少要有20厘米，否则会影响低音播放的效果。 超低音音箱的操作部件(图1 + 2) 接电源 (1)，电压选择开关 (2) 由于这是一个有内装放大器的超低音音箱，所以必须用随货一起收到的电源电线将它接入供电电路中。 在出厂前电源电压选择开关已调到欧洲地区适用的 230 伏。 非常 重 要: 如果 超 低 音 音 箱的电压 选 择 开 关 调 在 115 伏，它 却 接 通了 230 伏 的 电 源，这 样 必定 要 损坏内

供电开关 (3)，电源显示-发光二极管]LED (9)，自动/开-开关(6) 供电开关开着 (ON) 供电开关关着 (OFF) 自动/开-开关 (ON) 超低音音箱持续运作，电源显示发光二极管亮绿灯。 调到这个状态，播放较长段弱声节目会有较好的效 果 (防止无意之中误关超低音音箱)。

自动/开-开关 (AUTO) 超低音音箱先处于睡眠状态，电源显示发光二极管

如果超低音音箱收到接收器传来的信号，它就自动 开始运作，电源显示发光二极管亮绿灯。 如果超低音音箱没有收到任何信号，它就在大约几 分钟后又自动进入睡眠状态，发光二极管亮红灯。 理想的调试状态。48 线性输入(7) 接收器/放大器(立体声运作)低电平输出的连接见图4。 带低电平超低音音箱输出的AV-接收器/放大器的连接见图5。 相位开关 (5) 通常相位开关应调在(0°)。在少数情况下，如果将相位调到180°，效果会更好 (例如在超低音音箱与前置 卫星音箱相距很远的情况下，或是在音响空间的听觉效果不佳的情况下)。总之基本原则是：当音色在较 低的基调区圆润饱满时，调节位置便是正确的。 保险丝 (4) 只许使用放大器背面保险丝托旁边所给的保险丝类型。

电平调节器 (8) 用这个调节器在低音区调出您喜欢的音量:

1. 将您放大器上的低音调节器调到中间位置(线性)。

2. 非常重要: 将电平调至最左限度 (最小音量)。

3. 播放音乐，然后用放大器调节器调出您最喜欢的音量。

4. 用电平调节器将低音电平调到您最喜欢的音量。

注意事项：在与AV-接收器的超低音音箱输出连接时，应在接收器的设置中将超低音音箱电平调在0分

分频调节器 (10) 用于调节您的超低音音箱所能运作的最高频率。当它同书架式喇叭组合运作时，应将频率调在大约100 赫 – 150赫， 如果是使用站立式喇叭，那么调在 50赫 – 100赫为佳。 红 外 传 感 器（1 1） 请对准该位置以便启用遥控器。 使用遥控器操作 (图3)

• 在使用遥控器之前，必须将随附的电池放入遥控器背面的电池盒内。

• 如果电池在长时间使用后被耗尽，则请更换电池（AAA型）。

• 为避免造成遥控器损坏，请在设备长时间不使用的情况下取下电池。

• 电池处置：废旧电池属于特殊垃圾，必须按照现行规定进行处理。 Power (12) 如果设备处于待机模式，则请接通电源。如果LED不亮，则必须打开设备背面的电源开关。相反地，也可 将设备从运行模式切换至待机模式。49 Volume (13) 使 用 该 按 键 可 提 高（ ）或 降 低（ ）播放音乐的音量。

音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用傢俱護理噴蠟或相關的產品在音 箱表面上.

配置: 低音反射，“downfire“原理 装配： 38 厘米长行程驱动器 输出功率 RMS / 最大Max.: 150 / 300 瓦 频率范围: 17 – 200 赫 分频点: 50 – 150赫,可调节 尺寸 (宽x高x长): 458 x 545 x 620毫米
