BEDIENUNGSANLEITUNG 763565 SILVERLINE

Notified body: SLG Pruf- und Zertifizierungs GmbH, Dongguan, China

Organisme notification: SLG Pruf- und Zertifizierungs GmbH, Dongguan, Chine

Vielen Dank, dass Sie sich für diesen Silverline-Werkzeug entschieden haben. Diese Anleitung enthalt wichtige Informationen für das sichere und effektive Arbeits mit diesen Produkt. Selfest wenn Sie bereits mit ähnlichen Produkten vertraut sind, lessen Sie diese Anleitungitte sorfflitg durch, um den größmöglichen Nutzen aus diesen Werkzeugziehen zu konnen. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dazu, dass alle Benutzer these Gerats sie gelesen und verstanden haben.

Symbolerklarung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehorschutz tragen

Augenschutz tragen

Atomschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lessen

Erfullt die einschlagigen Rechtsvorschriften und Sicherheitsnormen

Umweltschutz

Druckluftwerkzeuge halten nicht über den Haushaltsmull entsorgt werden. Geräte enthalten Spuren von Öl und anderen Schmiermitteln. Nach Mänglichkeititte über entspruchende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Druckluftwerkzeugen von der zuständigen Behörde oder dem Handler beraten.

Verzeichnis der technischen Symbole und Abkürzungen

\( {\mathrm{n}}_{\mathrm{b}} \)	Leerlaufdrehzahl
n Nenndrehzahl
Osz./Min. Kreisbahnen oder Oszillationen	ro Minute
bar Einheit zur Messung des Drucks
1/min Liter pro Minute
° Grad
0	Durchmesser
/min oder min \( {}^{-1} \)	Drehzahl, d.h. Umdrehungen pro Minute
dB(A) Schallpegel in Dezibel (A-bewertet)
\( \mathrm{m}/{\mathrm{s}}^{2} \)	Quadratmeter pro Sekunde (Schwingungsstärke)

Technische Daten

Max.Betriebsdruck: .6,3 bar

Luftverbrauch: 135 l/min

Druckluftanschluss: 1/4 Zoll BSP

Leerlaufdrehzahl: .8.000 min

Schleifblattabmessungen (L x H x B) 170 x 12 x 90 mm

Gewicht: 2 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte konnen sich die technischen Daten von Silverline Produktken ohne vorherige Ankündigungändern.

Gerausch- und Vibrationsinformationen

Schaldruckpegel L 82 dB(A)

Schalleistungspegel _w 93 dB(A)

Unsicherheit K 3 dB

Der Schallintensitatspegel kann fur den Bediener 85 dB(A)

übersteigen und Larmschutzmaßnahmen sind notwendig.

WARNING! Tragen Sie in Bereichen, in denen der Larmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehorschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Solle trotz Gehorschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprülen Sie den Gehorschutz auf korrekten Sitz und Funktion und stellen Sie sich, dass dieser einen angemessenen Schutz für den Larmpegel bietet, der von den verwendenteten Werkzeugen ausgeht.

WARNING! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tasinsns, zu Taubheitsgelul, Kribbeln und zu einer Verminderung der Handgreifkraft führen konen. Langfristige Belastung kann zuz chronischen Beschwerden führen. Begrenzen Sie, falls nottig, die Exposition zu Vibrationen und tragen sie vibrationsmindernde Handschuhe. Verwenden Sie these Werkeug nicht mit kalten Handen, da Vibrationen bei Temperaten unter dem individuellen Komfortbereich eine starkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmten Sie die zulassige Belastungsdauer und -haufigkeit.

Die in den Technischen Daten angegebenen Gerausch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorekt montierte und unsachgemäß verwendete Werkzeuge konnen erhöhe Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall-sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein konnen, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz:

www.osha.europa.eu

Betrieben Sie das Gerät erst, nach dem Sie diese Gebrauchsanweisung und alle am Gerät angebrachten Etikellen aufermarkam gegeben und verstanden haben. Bewahren Sie diese Anleitung zusammen mit dem Gerät zur späteren Bezugnahme auf. Vergewisern Sie sich, dass alle Benutzer des GeRates die Gebrauchsanweisung vollständig verstanden haben.

Auch wenn这点 Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, tatsächliche Restrisiken auszuschlieben. Gerät stets mit Vorsicht verwenden. Sollen Sie sich bezüglich der sachgemäßen und sicheren Verwendung这点 Gerätes nicht vollkommen safer sein, verwenden Sie es nicht.

Allgemeine Sicherheitshinweise

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitsinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Druckluchtwerkzeug" bezieht sich auf das mit Drucklucht betriebene Werkzeug.

Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Druckluftwerkzeug nicht in explosionsgefahrter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Druckluftwerkzeuge erzeugen. Funken, die den Staub oder die Dämpte entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Druckluftwerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren. Sicherheit von Personen

a) Seien Sie aufmerksam, achen Sie darauf, was Sie tun, und给他们 Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzten Sie kein Druckluftwerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachsamkeit beim Gebrauch des Druckluftwerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen personalischer Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschufe, Schutzhelm oder Gehorschut, je nach Art und Einsatz des Druckluftwerkzeugs, verringg das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtige Inbetriebnahme. Vergewissem sie sich, dass das Druckluftwerkzeug ausgeschalte ist, bevor Sie es an die Stromversorgung und/oder den Akku schlieben, es aufnahmen oder tragen. Wenn Sie beim Tragen des Druckluftwerkzeugs den Finger am Schalter haben oder das Gerat eingeschalte an die Stromversorgung schlieben, kann dies zu Unfallen führen.
d) Entfern Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Druckluftwerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine unattirrliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lass ich das Druckluftwerkzeug in unewarteten Situationen better kontrollierten.
1) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und-auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährungen durch Staub verringern.

Verwendung und Behandlung des Druckluftwerkzeugs

a) Überlasten Sie das Gerät nicht. Verwendten Sie für ihre Arbeit das dazu bestimme Druckluftwerkzeug. Mit dem passenden Druckluftwerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Druckluftwerkzeug, dessen Schalter defekt ist. Ein Druckluftwerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repaieriert werden.
c) Trennen Sie das Druckluftwerkzeug von der Luftzufuhr, bevor Sie Geräteinstellungen vorhennen, Zubehörteile wechseln oder das Geraf weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeuges.
d) Bewahren Sie unbenutzte Druckluftwerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gört nicht benuten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Druckluftwerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Druckluftwerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Vièle Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwendten Sie Druckluftwerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie bereits die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Graebauch von Druckluftwerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

a) Lassen Sie Ihr Druckluftwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleib.

Sicherheitshinweise für Druckluftwerkzeuge

Gefährliche Arbeitsumgebung

• Achten Sie immer darauf, dass ausreichend freier Raum um den Arbeitsbereich verfügbar ist. Verwenden Sie Spritzwerzeugee nur in gut belufteten Bereichen oder speziellen Spirztkabinen. Beachten Sie, dass Luftschlaube eine Stolpergefahr darstellen konnen. Legen Sie Schläuche stets so, dass die Gefähr möglichst gering gehalten wird.

Augenschützen

Tragen Sie immer eine Schutzbrille.

Gehor schützen

Tragen Sie immer einen Gehorschutz.

Schutz vor Vibrationen

• Tragbare Druckluftwerkzeuge konnen Schwingungskrufe erzeugen und sollenn die über langere Zeitraume ohne Pausen verwendert werden. Vibrationen konnen gesundheitsschädigend sein. Handschuhe konnen zu einer gute Durchblutting der Finger beitragen.

Schutzkleidung

• Tragen Sie stets geeignete Schutzausrüstung einschließlich, aber nicht beschränkt auf Arbeitsschutzanzüge, Schutzhandschuhe, Gesichtsmasken usw.
• Es liegt in der Verantwortung des Benutzers, davon zu sorgen, dass allen in der Höhe des Arbeitsbereichs befindlichen Personen bereits angemessene Schutzausstüfung zur Verfügung stehen.

Den richtigen Luftschlauch verwenden

• Verwenden Sie zwischen Werkzeug und Kompressorkupplung immer leichte Schläuche.
• Die meisten Druckluftwerkzeuge sollen mit einem Spiralschauch verwendet werden; nur für Spritzpistolen muss ein glatter Schlauch verwendet werden.
  Sorgen Sie beim Gebrauch von Spritzpistolen darauf, dass diese mit sauberer, gefilterter Druckluft versorgt werden.

Ausschalten nicht vergessen

• Stellen Sie stets richer, dass der Betrieb des Druckluftwerkzeugs vollständig eingestellt wurde, bzw. Sie asabilegen.
  Trennen Sie Druckluftwerkzeuge stets von der Druckluftquelle, bevor Sie Wartungsarbeiten daran durchführten oder Klingen, Teller und andere Aufsätze austauschen.
• Stellen Sie vor dem Anschluss an die Druckluftquelle sichere, dass alle Klingen, Teller und anderen Aufsätze ordnungsgemäß angebracht sind.
• Stellen Sie stets richer, dass das Druckluftwerkzeug ausgeschaltet ist, bevor Sie es an die Druckluftquelle anschließen. Beachten Sie, dass Druckluftwerkzeuge nach dem Gebrauch noch Restdruck enthalten konnen. Lassen Sie nach dem Abstellen der Druckluftquelle stets den Luftdruck aus dem Gerat ab.

Gerat nicht unsachgemäß verwenden

• Überlasten Sie das Gerät nicht. Der Betrieb bei optimaler Drehzahl verlangert die Lebensdauer des Werkzeugs und steigert die Effizienz.
• Erhöhen Sie den Luftdruck nicht über das empfohlene Maß hinaus. Übermaßiger Druck führt zum Verschieß der beweglichen Teile und kann zum Ausfall des Geräts führen. Zudem kann das Werkzeuggehäuse dadurch reiben.

Versuchen Sie nicht, Druckluftwerkzeuge zu modifizieren. Modifikationsversuche führen zum EROSchen der Garantie und können schwerwiegende Verletzungen des Bediern oder umstehender Personen verursachen.

Zusätzliche Sicherheitshinweise für Schleifgeräte

WARNING!

• Setzen Sie Schraubzwingen o.a. ein, um das Werkstück an einer stabilen Arbeitsfläche zu fixieren. Wir das Werkstück mit der Hand oder gegen den Körper gehalten, ist es nicht stabil genug und es kann einen Verlust der Kontrolle über das Gerätkommen.
  a) Tragen Sie stets geeignete persönliche Schutzausrüstung einschließlich Staubmaske (mindestens Schutzklasse FFP-2), Schutzbrille und Gehorschutz.
  b) Sorgen Sie davon, dass alle in der Nähne des Arbeitsbereichs befindliche Personen ebenfalls geeignete persönliche Schutzausrüstung/TRagen.
  c) Seilen Sie besonders vorsichtig beim Schleifen von Holzern, die Giftstoffe erzeugen (z.B. Buche, Eiche, Mahagoni und Teak), da hierdurch bei einigen Personen starke Reaktionenhervorgerufen werden.
  d) Bearbeiten Sie nimemals Asbest enthaltende Materialien. Falls Sie sich nicht sichere sind, ob ein Objekt Asbest enthalt, ziehen Sie einen Fachmann hinzu.
  e) Schleifen Sie kein Magnesium oder Legierungen, die einen hohen Magnesiumanteil enthalten.
  f) Seien Sie beim Schleifen von Werkstoffen mit bemalten/behandelten Oberflächen vorscház. Beim Schleifen von behandelten Oberflächen kann giffiger oder anderweitig schädlicher Staub entstehen. Wenn Sie an einem Gebäude arbeiten, das vor 1960 gebaut wurde, ist die Wahrscheinlichkeit hoch, dass Sie bleihaltige Farbanstriche vorfinden.
  g) Der Staub, der beim Schleifen von bleihaltigen Farbanstrichen entstehen, ist besonders für Kinder, Schwangere und Menschen mit hohem Blutdruck gefährlich. Erlauben Sie diesen

Personen nicht, sich in der Höhe des Arbeitsbereichs aufzahlen, auch wenn diese geeignete persönliche Schutzausstung tragen.

h) Setzen Sie zur Bekämpfung von Staub und Abfallstoffen nach Möglichkeit immer ein Staubabsaugsystem ein.
i) Lassen Sie besondere Vorsicht walten, wenn Sie eine Maschine sowohl zum Schleifen von Holz als auch von Metall verwenden. Funken von der Metallbearbeitung konnen den Holzstaub weniger entzüden. Reinigen Sie das Gevat stets gründlich, um die Brandgelahr zu verringen.
j) Entleeren Sie den Staubbutel/-behälter (falls vorhanden) während des Gebrauchs regelmäßig, d.h. vor dem Einlagen von Pausen und nach Abschluss der Schleifanwendung. Staab stellt eine Explosionsgefall der. Schätten Sie Schleifstaub davon nicht ins offene Feuer. Wenn Öl-oder Wassertropfen mit Staubeilchen in Berührung gelangen, kann es zu Selfbstenzündung kommt. Entsorgen sie Abfallstoffe sorgfältig und vorschlsmäßig entsprechend der ortlich geltenden Gesetze und Bestimmungen.
k) Arbeitsflächen und Schleifblätter konnen während der Arbeit sehr hei werden. Wenn Anzeichen von Verbrennung (Rauch oder Asche) auf der Arbeitsfläche zu erkennen sind, stellen Sie die Arbeit ein undLANsien sie das Werkstuck abkühlen. BeriHren Sie die Arbeitsflache und das Schleifblatt nicht, bevor beide abkühlen konnten.
1) Den laufenden Schleifaufsatz nicht berühren.
m) Schalten Sie das Gerät stets aus, bevor Sie es ablegen.
n) Auch wenn这点es Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, tatsächliche Restrisiken auszuschlieben. Sollen Sie sich in irgendeiner Weise unsicher bezüglich der sachgemäßen und sicheren Benutzung这点es Werkzeugs sein, verwenden Sie es nicht.

Zusätzliche Sicherheitshinweise für pneumatische Schleifgeräte

• Überprüfen Sie vor Gebrauch den Stützterller. Wenn dieser Risse oder andere Schäden aufweist oder heruntergefallen ist, verwenden Sieihn nicht.
• Lassen Sie das Gerät nur laufen, wenn das Schleifmittel mit dem Werkstück in Kontakt besteht.
• Es *{drenke Schleifscheiben oder Trennwerkzeuge eingesetzt werden.
  Vergewissem Sie sich, dass die maximale Arbeitsgeschwindigkeit des Einsatzwirkzeug (d.h. Lamellenschieben, Schleifbänder, Fiberschleifscheiben, Stutzteller usw.) über der Nennrehzahl der Schleif-bzw. Poliermaschine liegt.
  Selbsthaftende Schleifscheiben müssen mittig zentriert auf den Stützeller aufgezogen werden
  Vergewisern Sie sich, dass sich keine elektrischen Kabel, Gasleitungen u.ä. im Arbeitsbereich befinden, da diese bei Beschäftigung durch das Gerät eine Sicherheitsgefasst darstellen konnten.

Geräteübersicht

1. handgriff
2. hrehzahlregler
3. Luftmengenbegrenzer
4. Schnellkupplung
5. Winterer Spannbügel
6. Schleifplatte
7. Norderer Spannbügel

Bestimmungsgemäß Verwendung

Mit Druckluft aus einem Kompressor betriebener Schwingschleifer für dieleite bis mittlere Schleifarbeiten unter Verwendung herkommlicher Schleifblätter zum Einspannen.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüften Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
  Vergewissen Sie sich, dassSAMTliche Teile des Werkzeugsvorhanden und in einwandfreiem Zustand sind.Sollen Teile fehlen oder beschadigt sein,lassen Sie die sie ersetzen,bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

Schnellkupplung anbringen

Hinweis: Der Lieferumfang these Werkeuugs umfasst zwei verschiedene Druckluft-Schnellkupplungen:

EO-4: Verwendung vor allem in Kontinenteuropa EN-6: Verwendung vor allem in Großbritannien

EQ-4 Kontinentaleuropa

• Bitte wahlen Sie die mit dem von Ihnen verwendeten Druckluftsystem kompatibl e Schnellkupplung undrichten Sie sich nach der folgenden Installationsanleitung:
• Dachten Sie das Schraubengewinde der Schnellkupplung (4) mit PTFE-Band (nicht mitgeliefert) ein, um eine luftdichte Verbindung zu erhalten.

Hinweis: Wickeln Sie das PIFE-Band fest und im Uhrzeigersinn, damit es sich bei Einschrauben des Gewindes nicht lost.

1. Entfernen Sie den Schutzstopfen aus dem Druckluftanschluss.
2. Schrauben Sie die Schnellkupplung mit einem Gabelschluss (nicht mitgeliefert) in den Druckluftanschluss unter am Handgriff.
3. Verbinden Sie die Schnellkupplung mit der Druckluftversorgung, bringen Sie die vorsichtig unter Druck und prüfen Sie die Verbindung auf Dichtigkeit (z.B., indem Sie die Außensteiten der Verbindungsstück mit weniger Seifenwasser besprühen).
4. Schnellkupplungen mit passendem Innengewinde lassten sich nun auf das Werkzeug aufstrecken.

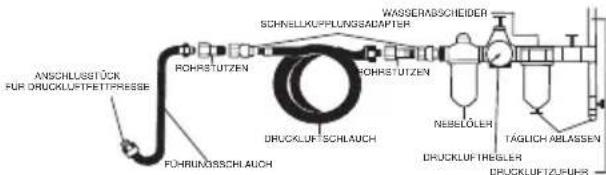

Anschluss and die Druckluftversorgung

• Dieses Werkzeug ist zum Anschluss an eine Druckluftversorgung vorgehen, die über eine Wartungsneinheit mit Wasserabschneider und Druckluftöter verfügt und saubere, trockene Druckluft lielert.
• Der Druck der Luftversorgung darf den angegebenen maximalen Arbeitsdruck des Gerätes nicht überschieiten (siehe Abschnitt „Technische Daten").
  Sorgen Sie davon, dass aufgefangene Feuchigkeit taging aus dem Druckluftsystem entleert wird.
• Stellen Sie sichere, dass alle Teile des Druckluftsystems (inkl. Schlauche, Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind.

Geräteleistung einstellen

Die Maximalgeschwindigkeit'-leistung des Werkzeuges latent sich einstellen, indem der Zulufdruck innerhalb des in den "Technischen Daten" angegebenen Druckbereichs verringerb bzw. erhöht wird. Darüber hinaus kann die Geräteleistung über den Luftmengenbegrenzer (3) verändert werden.
- Wahlend der Arbeit mit dem Werkzeug lasst sich die Drehgeschwindigkeit über den Drehzahlregler (2)ändern.

Schleifblatt anbringen

1. Wahlen Sie ein Schleifblatt in einer für die auszuführende Aufgabe geeigneten Körnung.
2. Spannen Sie die Enden des Schleifblattes mit den beiden Spannbügeln (5 und 7) ein.
3. Vergewissern Sie sich, dass das Schleifblatt straff an der Schleifplatte (6) anliegt und so ausgerichtet ist, dass die gesamte Schleifplatte bedeckt ist.

Bedienung

1. Es wird empfohlen, das Gerät und seine Einstellung zunachst an einem Reststück des zu bearbeitenden Materials zu testen.
2. Halten Sie den Griff fest in einer Hand, so dass Sie den Drehzahlregler (2) gut bedieten konnen.
3. Drücken Sie den Drehzahlregler (2) zunachst vorsichtig, damit Sie sich an die Arbeitsbewegung des Werkzeugs gewöhnen.
4. Die Geschwindigkeit des Geräteslässt über den Druck auf den Drehzahlregler (2) beginflussen.
5. Beginnen Sie den Arbeitsvorgang, indem Sie das Schleifblatt leicht mit dem Werkstück in Verbindung bringen und allmählich Druck und Geschwindigkeit erhöhen.

Hinweis: Die Reibung zwischen Schleifmittel und Werkstoff erzeugt Wärme. Überprüfen Sie das Werkstück regelmäßig, um Brandspuren zu verhindern.

Hinweis: Lassen Sie das Gerät NICHT langere Zeit im Leerlauf laufen. Dadurch wurde seine Lebensdauer verkurzt.

WARNING! Beachten Sie, dass Druckluftwerkzeuge auch nach der Verwendung noch Restdruck enthalten konnen. Lassen Sie nach dem Abstellen der Luftzufuhr stets den verbleibenden Luftdruck aus dem Gerat ab.

Zubehör

Zubehor fur dieses Werkzeug konnen Sie uber ihren Silverline-Fachhandler beziehen.
- Ersatsteile sind über ihren Silverline-Fachhändler und unter www.toolsparesonline.com erhaltlich.

Wartung und Pflege

WARNING! Trennen Sie das Gerät stets von der Druckluftversorgung und halten Sie den Druck ab, bevor Sie Wartungs- oder Reinigungserbeiten durchfahren.

Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschreiben die Innenteile schnell und die Lebensdauer des Gerätes wird verkurzt. Saubern Sie das Gerätegehause mit einer weichen Bürste oder einem trockenen Tuch.
  ACHTUNG! Ihr Druckluftwerkzeug ist im Allgemeinen nicht sehr störungsanfällig. Falls es nicht ordnungsgemäß Funktioniert, ist dies in den beiden Fällen auf die Korrosion von Innenteilen, hervogderufen durch verschmutzte feuchte Luft, sowie auf Nichtbeachtung der nachfolgenden Anweisungen zurückzuführen.
  Tägliche Wartung: Trennen Sie das Workzeug von der Druckluftversorgung und geben Sie etwa einen Esslöffel Druckluftgeräte Öl direkt in den Druckluftanschluss. Lassen Sie die Maschine anschließend bei niedriger Drehzahl laufen, um alle Innenteile gründlich zu schieren.
  Bei Dauerbetrieb des Werkzeugs muss eine Druckluftwartungseinheit mit Filter-/Oler-Kombination verwendet werden. Es ist stets mindestens eine Filtrationseinheit zu verwenden.
• Verwenden Sie ausschließlich Spezialöl für Druckluftgeräte. BENUTZEN SIE UTER KEINEN UMSTÄNDEN NORMALES MOTORENÖL.
• Das Nichtbeachten dieser Anweisungen kann zum Erlöschen der Garantie führen.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Website: silverlinetools.com/en-GB/Support

Postanschrift:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA228HZ

Großbritannien

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Gerät lauft nur langsam	Falscher Luftdruck Korrekten Luftdruck einstellen (siehe „Technische Daten")
	Schmutz im Mechanismus Öl gemäß Wartungsanweisung in Druckluftanschluss träufeln
	Luftstau Gerät in kurzen Schüben betrieben, um Blockade zu beseitigen
	Luftaustritt	Alle Verschraubungen und Schlauch auf Undichtigkeit prüfen und Leckagen durch Nachziehen, Verwendung von PTFE-Band oder Ersetzen der Teile beseitigen
	Blockade im Siebfilter Schnellkuppolfung entfernen und Siebfilter reinigen
Gerät festgelaufen	Schmutz oder Rost im Mechanismus Siehe Abhilfe zu „Gerät lauft nur langsam"
	Schmutz oder Rost im Mechanismus Gerät eicht mit einem weichen Gummihammer abklopfen
	Schmutz oder Rost im Mechanismus	Gerät von Druckluftzufuhr trennen und Mechanismus durch Drehen des Antriebs per Hand losen
Gerät halt auch nach vollständiger Freigabe des Auslosers nicht an	O-Ring der Drosselklappe oder Ventilsitz beschädigt	Gerät bei einem von Silverline zugelassenen Kundendienst reparieren setzen
Falls sich das Problem trotz der hier genommen Abhilfemöglichkeiten nicht behebenlässt, wenden Sie sich an ihren Fachhändler oder einen von Silverline zugelassenen Kundendienst.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Antikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf,

um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrk Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klichen Sie auf "Registriierung" und geben Sie Folgenden ein:

• Ihr personlichen Angaben
  Produktdetails und Kaufinformationen

Sobald dieser Antikel registriert worden ist, wird ihre Garantiebescheinigung im PDF-Format

erzeugt.itte drucken sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Antikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie esitte mit ihrer Kaufbeleg zu dem Fachhandler, bei dem es gekauft wurde, und informieren Sie ein über die Mängel. Das Gerat wird daraufhin ersett oder der Kaufpreis zurückerstattet.

Falls dieser Antikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie esitte an:

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatum's einreichen und ihren Name- und ihre Adresse sowie den Ort des Kaufs angegeben, bevor etwaige Arbeitsen durchgefuhrt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachteten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zürckerstattet. Alle Antikel sollenen sich in sauberem und sicherez Zustand befinden und sorgfältig verpackt zur Reparatur eingeschiedt werden, um Schädenoder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oderunsicherer Lieferungen kann von uns verwieigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Veränderung des Garantiezeitaums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch Kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Aktikels unter dieser Garantie erfolgt zusätzlich zu ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Anteils, nach dem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlherfasst Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitaum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen Funktionellen Ersatz ausauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgenden erforderlich geworden sind:

Normale Verschleibersscheinungen, die trotz Verwendung entspruchend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Gliuhbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneedscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäß Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bediungung oder Handhabung des Antikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverine Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Repairaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen

Garantiebedingungen genommen Werkzeug hinausgeh.

nicht auf natürliche Abnutzung oder Schäden infolge von Unfallen, unsachgemäß Verwendung oder Zweckentfremdung.

EG-Konformitätserklärgung

Name des Unterzeichners: Mr. Darrell Morris

Bevollmächtigt durch: Silverline Tools

Erlärt hiermit Folgenden:

Die alleinige Verantwortung fur die Ausstellung dieser Erklärung trag der Hersteller. Der Gegenstand

der Erklärung erfüllt die einschlagigen Harmonisierungsrechtsvorschriften der Gemeinschaft.

Produktkennung: 763565

Produktbezeichnung: Druckluft-Schwingschleifer

Entspricht den folgenden Richtlinien und Normen:

Maschinenrichtlinie 2006/42/EG
EN 11148-8:2011

Benanne Stelle: SLG Pruf- und Zertifizierungs GmbH, Dongguan, China

Techn. Unterlagen bei: Silverline Tools

Datum: 27.06.2013

Unterzeichnet von:

Mr. Darrell Morris,

Geschäftsfuhrender Direktor

Name und Anschrift des Herstellers:

Powerbox International Limited, Handelsregisternummer 06897059. Eingetragene Anschrift:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Großbritannien

Introduccion

Organismo notificado: SLG Pruf- und Zertifizierungs GmbH, Dongguan, China

La documento Tecnica se conserva en: Silverline Tools

Fecha: 27/06/13

Firma:

Mr Darrell Morris

Director General

Organismo notificato: SLG Pruf- und Zertifizierungs GmbH, Dongguan, China

Beschem uzelf gegen trillingen

Pneumatische schuurm machine veiligung

Keuringsinstantie: SLG Prof. und Zertifizierungs GmbH, Dongguan, China

De technische documentation wird bijgehonden door: Silverline Tools

Datum: 27-06-2013

Handtekening:

Darrell Morris

Algemeen directeur

Zastosowana dyrektywa oceny zgodnosci: SLG Pruf- und Zertifizierungs GmbH, Dongguan, China

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen

ES 3 años de garantía. Registre su producto online durante los primeros 30 días. Se aplican terminos y conditiones.
IT 3 anni di garanzia. Registra il loro prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
NL 3aar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zichn van toepassing
PL 3 Letnia Gwarancja. Zarejestruj sie online w ciagu 30 dni.Obowiazuja Zasady i Warunki

silverlinetools.com
