BEDIENUNGSANLEITUNG DEM105 VELLEMAN

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die

Entsorgung these Produktes nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-

Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

!	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
	Vermeiden Sie Erschüttungen. Wenden Sie bei der Bedienung keine Gewalt an.
	Schützen Sie das Gerät vor extremen Temperaturen und Staub.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

DEM105

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
  Eigenmächtige Veränderungen sind verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung Bei falscher Anwendung these Gerätes erlischt der Garantieanspruch.

4. Eigenschaften

• Speicher für 32700 Messwerte
• LCD-Display
• Messinterval einstellbar von 1 Sek. bis 24 Std.
• Batterie mit langer Lebensdauer: über 2 Jahre (unter optimalen Bedingungen: 22^ )
  LED-Statusanzeige für 'display all Alarm' und 'Record'
• ein lauter Alarm ertont alle 10 Millisekunden wenn der High-/Low-Alarmwert übersritten wird
• Analysesoftware für grafische Anzeige oder Textmodus für Messwerterfassung
• USB-Schnittstelle (neuestes Softwareprogramm)
• Lieferumfang: Schutzkappe, Befestigungslip, USB-Kabel, Software für Windows® XP, Vista, 7, 8.1 (32 und 64 bit) auf Englisch, Bedienungsanleitung, Batterie

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Aufnahme-LED
2	Alarm-LED
3	LCD-Display
4	MIN/MAX-Taste

5	Sensor
6	Taste °C/°F
7	USB-Anschluss
8	Alarm-Ausgangsbuchse

Display

1	Batteriezustand
2	MIN/MAX
3	Aufnahme
4	aktueller Messwert
5	time/date
6	der Speicher ist voll

7	einalmiger Aufnahmemodus
8	kontinuierlicher Aufnahmemodus
9	Uhrzeit/Datum
10	% RH
11	°C/°F

6. Battery

1. Schalten Sie das Messgerät vor dem Batteriewechsel aus.

DEM105

1. Öffnen Sie das Batteriefach auf der Rückseite des Gerätes mit einem geeigneten Schraubendreher.
2. Entfernen Sie die verbrauchte Batterie und legen Sie eine neue des gleichen Types (3,6 V) ein. Beachten Sie darauf die Polaritätsangaben innerhalb des Batteriefachs.
3. Schlieben Sie das Batteriefach.

Warning: Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nichtwiederaufladbare Batterien (Alkali). Respektieren Sie die örtlichen Umweltvorschriften beim Entsorgen der Batterien. Halten Sie die Batterien von Kindern fern.

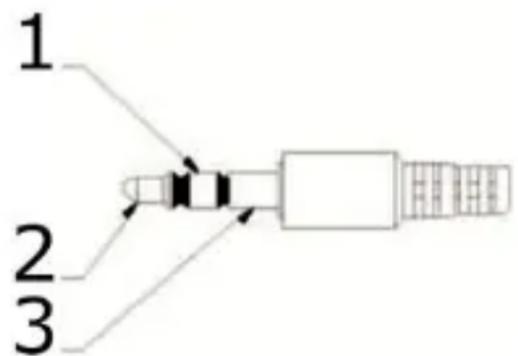

7. Adapter

Der DEM105 wird mit einem speziellen Adapter, der mit einer Relaiskarte verbunden werden kann, gefelert. Die Relaiskarte kann als Alarm oder Summer verwendet werden.

Der angeschlossene Alarm/Summer wird eingeschaltet wenn der gemessene Wert den Min.-/Max.-Alarm überschreitet.

1. Tempersuralarm
2. Feuchtigkeitsalarm
3. Masse

8. Anwendung

1. Es ist einfach, um den DEM105 zu verwenden: Legen Sie eine Batterie ein und das Gerät wird Funktionieren. Das Gerät misst die Temperatur und die Feuchtigkeit kontinuierlich.
2. Drücken Sie die MIN/MAX-Taste, um den aufgezeichneten Maximalwert im Display anzuzeigen. Drücken Sie kurz, um den Mindestwert anzuzeigen. Halten Sie gedrückt, um die Funktion zu verlassen.
3. Drücken Sie die Taste ^ C / ^ F , um zwischen der Temperatur und der Feuchtigkeit zu wechseln.

9. Software

9.1 Installation

1. Laden Sie die Software von der Website www.velleman.eu herunter. Entpacken Sie die Software und doppelklicken Sie auf die Datei setup.exe.

1. Befolgen Sie die Installationsschritte und installieren Sie die Software.

9.2 Einführung

1. Klichen Sie auf die Software-Ikone, um die Software zu starten.
2. Verbinden Sie das Gerät über das mitgelieferte USB-Kabel mit dem PC.

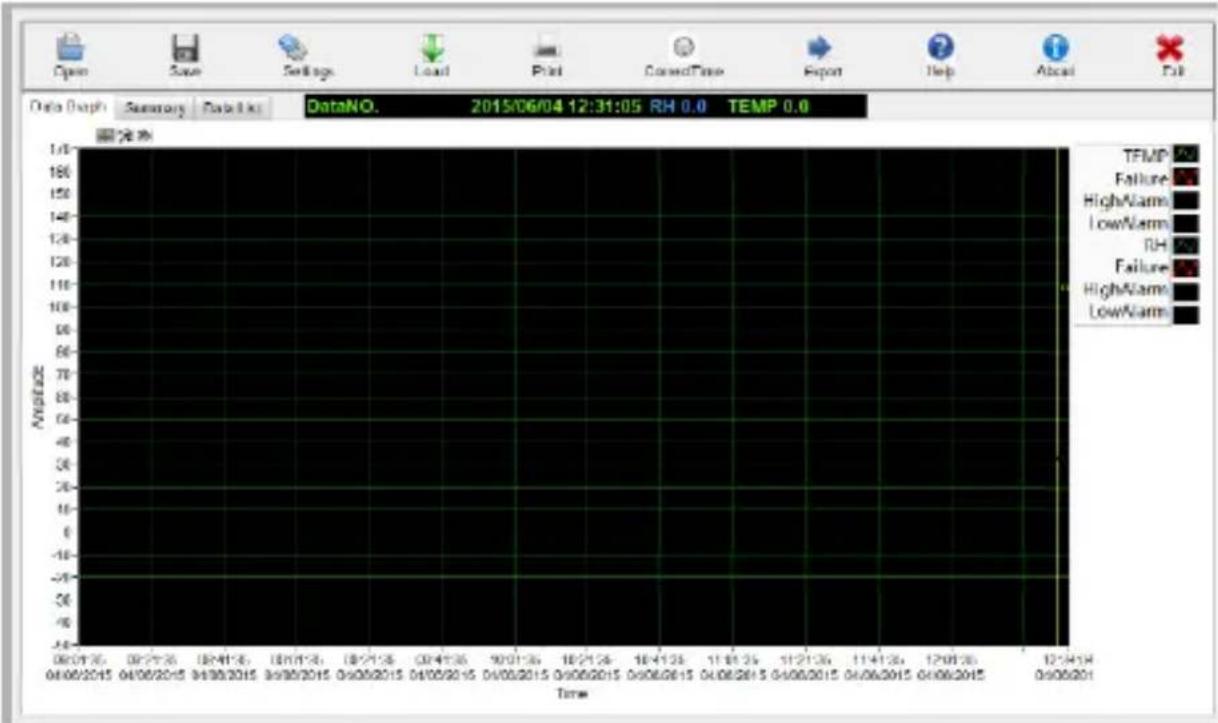

3. Nach dem Starten der Software erschinen das Menu und die Symbolleiste.

	eine gespeicherte Datei öffnen
	eine Datenlogger einstellen
	Den Datenlogger einstellen
	Die gespeicherten Daten auf den Rechner hochladen
	Die gespeicherten Daten drucken.
	Das Datum und die Uhrzeit einstellen
	Die gespeicherten Daten in Excel exportieren.
	Hilfefenster
	über die Software
	die Software verlassen

9.3 Das Datum und die Uhrzeit einstellen

1. Klichen Sie mit der linken Maustaste auf die Ikone zum Einstellen des Datums und Uhrzeit, um die Schnittstelle zu öffnen.
2. Geben Sie das gewünschte Datum und die Uhrzeit ein und drücken Sie auf [OK], um zu bestätigen.

Bemerkungen:

• Stellen Sie das Datum und die Uhrzeit (wieder) ein, dann werden alle gespeicherten Daten gelöscht. Machen Sie zuerst eine Sicherungskopie.

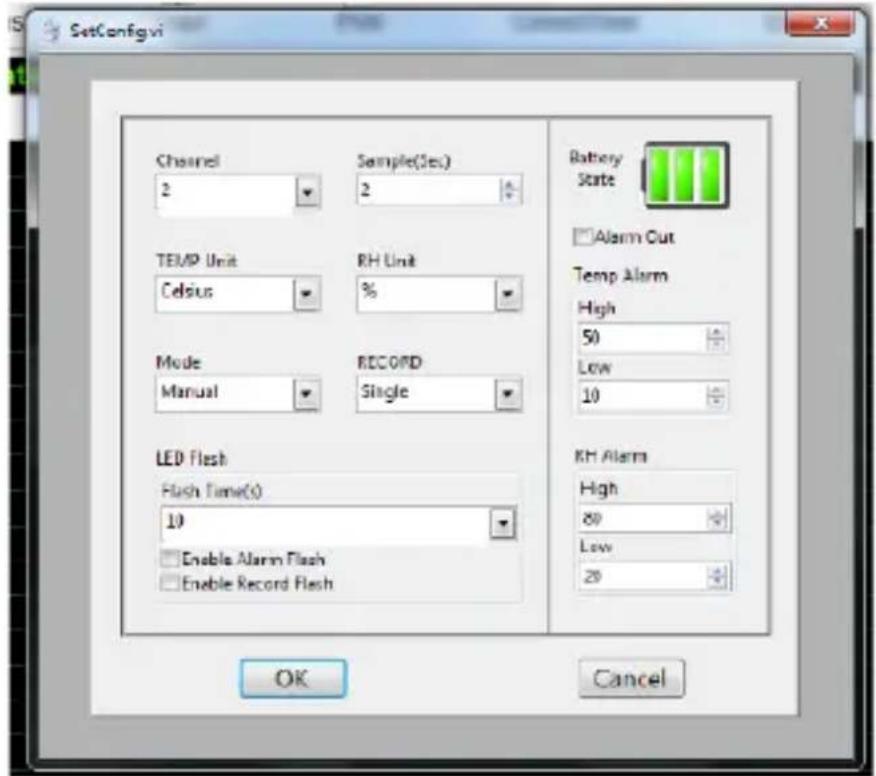

9.4 Den Datenlogger einstellen

1. Klichen Sie mit der linken Maustaste auf die Ikone zum Einstellen des Datenloggers, um die Schnittstelle zu öffnen.

1. Stellen Sie alle gewünschten Parameter ein und drücken Sie auf [OK], um zu bestätigten.

Kanal

Ändern Sie die Einstellung nicht da der Datalogger den Feuchtigkeitsgrad und die Temperatur speichert.

DEM105

Sample(Sec)

Wahlen Sie das Interval von 1 Sekunde bis 24 Stunden aus.

TEMP Unit

Wahlen Sie die Temperatureinheit aus.

RH Unit

Die relative Feuchte wird in % angezeigt.

Modus

Wahlen Sie [Instant], um das Speichern zu starten sobald Sie [OK] klichen, oder wahren Sie [Manual], um das Speichern zu starten sobald Sie [TEMP/% RH] drucken.

RECORD

Wahlen Sie [Single], um das Speichern zu stoppen wenn der Speicher voll ist oder wahren Sie [Cycle] aus, um die schon gespeicherten Daten zu überschreiben.

LED Flash

Wahlen Sie die Anzahl Blitze und, ob Sie die LEDs aktivieren möchten oder nicht.

Battery State

Zeigt den Batteriestatus an.

Alarm Out

Markieren Sie das Kästchen, um die Alarmfunktion einzuschalten und, um die gespeicherten Daten in einer Grafik anzuzeigen.

Temp Alarm

Stellen Sie den min. und max. Alarm ein.

RH Alarm

Stellen Sie den min. und max. Alarm ein.

Bemerkungen:

• Stellen Sie das Datum und die Uhrzeit (wieder) ein, dann werden alle gespeicherten Daten gelöscht. Machen Sie zuerst eine Sicherungskopie.

9.5 Heran- und hersauszoomen

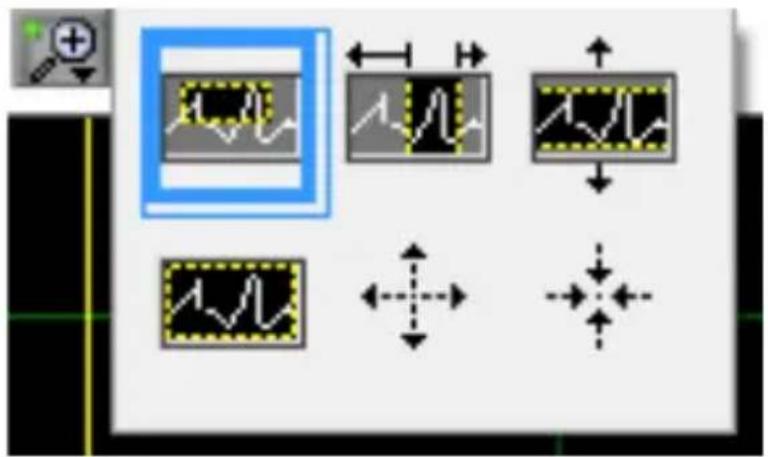

Heranzoomen

1. Klichen Sie auf die Ikone oberhalb der Grafik.
2. Klichen Sie mit der linken Maustaste auf die Ikoneiben links.

DEM105

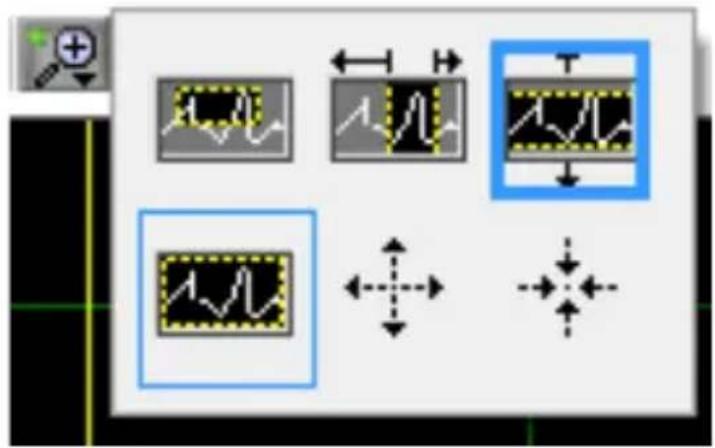

Herauszoomen

1. Klichen Sie mit der linken Maustaste auf die Ikone 'Herauszoomen' oder 'Zum normalen Format zurückkehren'.

9.6 Daten herunterladen

1. Klichen Sie mit der linken Maustaste auf die Ikone zum Hochladen, um alle Daten auf den Rechner zu übertragen.
2. Nach der Übertragung werden alle Daten in einem Diagramm angezeigt.

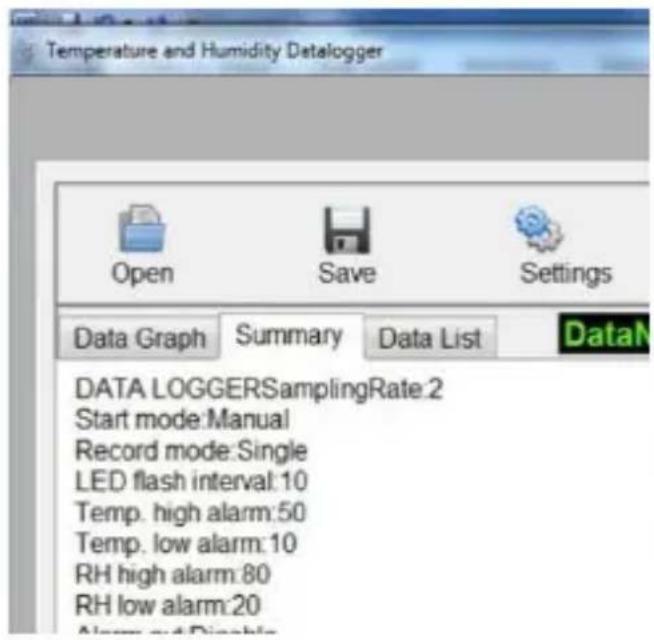

9.7 Gespeicherte Dateien anzeigen

1. Offnen Sie eine gespeicherte Datei.

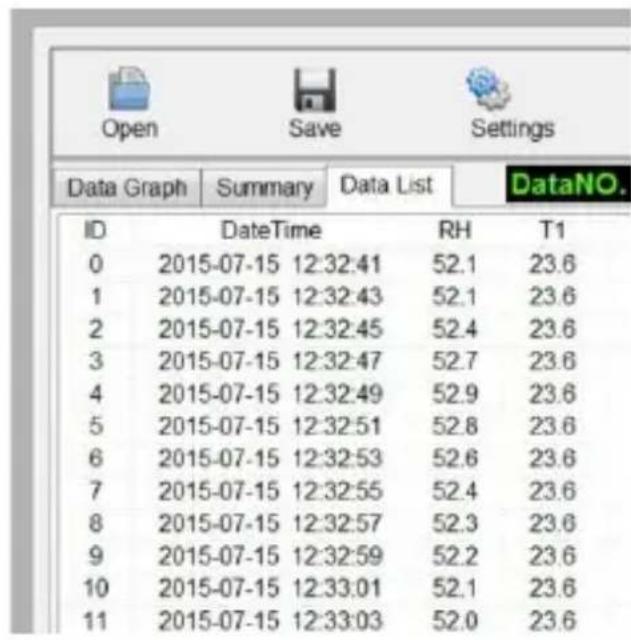

2. Klichen Sie mit der linken Maustaste auf [Summary] oder auf [Data List], um die Datenliste anzuzeigen.

DEM105

9.8 Zahlenschloss

Der DEM105 wird mit einem Zahlenschloss gefeliefert. Der Standard-Code ist 0000. Um den Sicherheitscode zuändern:

1. Drucken Sie die Taste mit einem schmalen Schraubendreher.
2. Geben Sie ihren Sicherheitscode ein, indem Sie die Räder drehen.
3. Lassen Sie die Taste los.

10. Reinigung und Wartung

• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch.
  Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
  Nicht ein.
• Bewahren Sie das Gerät an einem trockenen Ort auf und beachten Sie, dass es keiner Feuchtigkeit und Vibrationen ausgesetzt wird.
  Entfernen Sie die Batterie bei längerer Nichtbenutzung aus dem Gerät.

11. Technische Daten

relative Feuchte
allgemeiner Bereich	0 ~ 100 % RH
Genauigkeit (0 % ~ 30 % und 70 % ~ 100 %)	± 5,0 % RH
Genauigkeit (30 % ~ 70 %)	± 3,0 % RH
Temperatur
allgemeiner Bereich	-40° C ~ 70° C (-40° F ~ 158° F)

DEM105

Genauigkeit (0° C ~ 70° C / 32° F ~ 158° F)	± 1° C
Genauigkeit (-40° C ~ 0° C / -40° F ~ 32° F)	± 1.5° C
Erfassungsgeschwindigkeit	einstellbarer Abtast intervall: von 1 Sekunde bis 24 Stunden, Betriebstemperatur 35 ° C bis 80 ° C (-31 ° F bis 176 ° F)
Stromversorgung	1 x Lithium-Batterie 3.6 V/1200 mAh SAFT 1/2 AA (mitgelief.)
Lebensdauer der Batterien	± 2 Jahre
Abmessungen	96 x 50 x 30 mm
Gewicht (mit Batterien)	82 g

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung these Gerätes. Mehr Informationen zu diesen Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman Group nv besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
